Принцип работы и разновидности преобразователей напряжения

Линейные и импульсные преобразователи

Рассматривая особенности применения преобразователей, будет полезно обратить внимание на классификацию, по которой они подразделяются на линейные и импульсные. По сути, данные критерии отражают два важнейших принципа функционирования преобразователей

Те, что относятся к линейным, могут работать по принципу аналоговой схемотехники, в рамках которого преобразуемые сигналы формируются плавными темпами. Импульсный преобразователь предполагает более активное представление сигналов как на выходе, так и при внутренней их обработке. Однако в случае если данная операция осуществляется лишь на внутреннем этапе обработки сигналов, соответствующее устройство может формировать фактически те же показатели, что и в случае, когда задействуется линейный преобразователь. Таким образом, понятие линейной либо импульсной обработки может рассматриваться только лишь в контексте принципа действия ключевых аппаратных компонентов девайса соответствующего типа.

Импульсные преобразователи в основном задействуются в тех случаях, когда в составе используемой инфраструктуры предполагается обработка сигналов большой мощности. Это связано с тем, что КПД соответствующих устройств в подобных случаях значительно выше, чем при их использовании в целях обработки сигналов меньшей мощности. Еще один фактор выбора данных решений — задействование трансформаторных или же конденсаторных устройств в составе используемой инфраструктуры, с которыми импульсные преобразователи имеют оптимальную совместимость.

В свою очередь, линейный преобразователь — это устройство, которое применяется в рамках инфраструктуры, в которой осуществляется обработка сигналов небольшой мощности. Либо если есть необходимость снизить помехи, образующиеся вследствие работы преобразователя. Стоит отметить, что КПД рассматриваемых решений в инфраструктуре большой мощности — не самый выдающийся, поэтому данные устройства чаще всего выделяют больший объем тепла, чем импульсные преобразователи. Кроме того, их вес и габариты также существенно больше.

Но, так или иначе, на практике функционирование преобразователя по импульсному принципу может предполагать формирование его передаточной функции в линейном виде. Поэтому, прежде чем внедрять соответствующие преобразователи сигналов в состав инфраструктуры, следует рассмотреть их внутреннюю структуру на предмет применяемой схемы обработки сигналов.

Преобразователь с задающим генератором-мультивибратором

Для получения выходного напряжения величиной 30…80 В П. Беляцкий использовал преобразователь с задающим генератором на основе несимметричного мультивибратора с выходным каскадом, нагруженным на индуктивный накопитель энергии — катушку индуктивности (дроссель) L1 (рис. 7).

Рис. 7. Схема преобразователя напряжения с задающим генератором на основе несимметричного мультивибратора.

Устройство работоспособно в диапазоне питающих напряжений 1,0. ..1,5 В и имеет КПД до 75%. В схеме можно применить стандартный дроссель ДМ-0,4-125 или иной с индуктивностью 120.. .200 мкГн.

Вариант выполнения выходного каскада преобразователя напряжения показан на рис. 8. При подаче на вход каскада управляющих сигналов прямоугольной формы 7777-уровня (5 В) на выходе преобразователя при его питании от источника напряжением 12 В получено напряжение 250 В при токе нагрузки 3…5 мА (сопротивление нагрузки около 100 кОм). Индуктивность дросселя L1 — 1 мГн.

В качестве VT1 можно использовать отечественный транзистор, например, КТ604, КТ605, КТ704Б, КТ940А(Б), КТ969А и др.

Рис. 8. Вариант выполнения выходного каскада преобразователя напряжения.

Рис. 9. Схема выходного каскада преобразователя напряжения.

Аналогичная схема выходного каскада (рис. 9) позволила при питании от источника напряжением 28В и потребляемом токе 60 мА получить выходное напряжение 250 В при токе нагрузки 5 мА, Индуктивность дросселя — 600 мкГч. Частота управляющих импульсов — 1 кГц.

В зависимости от качества изготовления дросселя на выходе может быть получено напряжение 150…450 В при мощности около 1 Вт и КПД до 75%.

Широтно-импульсный преобразователь

В процессе работы используется устройство, накапливающее энергию в результате трансформации. Оно может входить в базовую структуру или же подключаться напрямую к входному напряжению без привязки к преобразователю

Так или иначе, на выходе будет усредненный показатель напряжения, определяемый значением входного напряжения и скважностью импульсов от коммутационного ключа. На операционном усилителе находится специальный вычислитель, который оценивает параметры входного и выходного сигналов, регистрируя разность между ними

Если напряжение на выходе меньше опорного, то к регуляции подключается модулятор, повышающий длительность открытого состояния коммутационного ключа относительно времени действия тактового генератора. По мере изменения входного напряжения импульсный преобразователь корректирует схему управления ключом так, чтобы разность между выходным и опорным показателями напряжения сводилась к минимуму.

АВТОМОБИЛЬНЫЕ ПРЕОБРАЗОВАТЕЛИ НАПРЯЖЕНИЯ

С увеличением количества автомобилей возросла потребность использования в процессе их эксплуатации различных бытовых приборов, в том числе работающих от переменного напряжения 220В.

Для этого и были разработаны автомобильные инверторы, с помощью которых постоянное напряжение от автомобильного аккумулятора +12 В (легковые автомобили) или +24 В (грузовой автотранспорт) преобразуется в переменное 220 В. К ним можно подключить электробритву или электродрель, зарядить ноутбук и пр.

Автомобильный инвертор является генератором напряжения, форма которого приближена к синусоиде. При этом ток на выходе прибора не зависит от величины тока на входе и его можно регулировать практически от нуля до максимума. Точно также теоретически можно регулировать частоту и напряжение.

Упрощенно электрическую схему автомобильного конвертора можно представить в виде трансформатора, на первичные обмотки которого напряжение подается через тиристорные ключи. Поочередно включая обмотки тиристоры создают на выходе трансформатора переменный ток.

READ  Расшифровка степеней защиты ip

При этом формируется модифицированная (ступенчатая) синусоида, но это никак не влияет на работоспособность большинства бытовых приборов.

Преобразователи для использования в автомобилях обладают достаточно высоким КПД, который достигает 90%, что свидетельствует о достаточно высоком качестве получаемой синусоиды.

Потребитель в процессе эксплуатации прибора имеет возможность выбрать один из трех режимов его работы:

  1. Рабочий режим, обеспечивающий длительную работу инвертора с номинальной мощностью.
  2. Режим перегрузки, который позволяет получить от прибора значительно большую мощность, чем при работе в обычном режиме. Однако в таком режиме инвертор не должен работать более 30 мин.
  3. Пусковой режим используется при необходимости получения моментальной мощности при высокой нагрузке (запуск электродвигателя и пр.).

Внимание! Эксплуатируя инвертор, не рекомендуется постоянно включать его на максимальную мощность. Выбирать режим его работы необходимо, исходя из величины нагрузки.. Выбирая конвертор для авто основное внимание необходимо обратить на его мощность

Ее величина должна быть заведомо больше мощности подключаемых устройств

Кроме того немаловажное значение имеет и тип подключаемых электроприборов. Если к автомобильному инвертору предполагается подключать приборы, потребляющие при запуске значительные токи, то приобретать нужно прибор, обладающий соответствующей мощностью (от 300 до 2000 Вт)

Выбирая конвертор для авто основное внимание необходимо обратить на его мощность. Ее величина должна быть заведомо больше мощности подключаемых устройств

Кроме того немаловажное значение имеет и тип подключаемых электроприборов. Если к автомобильному инвертору предполагается подключать приборы, потребляющие при запуске значительные токи, то приобретать нужно прибор, обладающий соответствующей мощностью (от 300 до 2000 Вт).

Ремонт преобразователя напряжения 12 220

Ремонт 12 вольтовых аппаратов чаще всего сводится к замене силовых выходных транзисторов. Так как они являются самыми уязвимыми элементами этого устройства. Если конструктивно он выполнен с блоков, то стоит попробовать заменить весь блок, перед этим, конечно, проверив предохранители на входе и выходе, если такие имеются. Остальной мелкий ремонт нецелесообразен. Если ремонтируется простейшие инверторы, то в них применяются чаще всего простые радиодетали которые проверяются с помощью омметра.

В итоге хотелось бы снова напомнить о безопасности работы с электрооборудованием, так как 12 Вольт считается безопасным напряжением, а вот выходное может существенно навредить здоровью даже физически крепкого человека. Поэтому перед выполнением подключения рекомендуется сразу подключить потребителя, а уж потом подавать входное напряжение 12 Вольт. Если, конечно, аппарат не оборудован стандартными диэлектрическими розетками.

Особенности резистивных преобразователей

Еще один распространенный тип девайсов — резистивные преобразователи. Рассмотрим их особенности подробнее.

Данные преобразователи приспособлены к изменению собственного электрического сопротивления при воздействии той или иной измеряемой величины. Также они могут осуществлять корректировку углового и линейного перемещения. Чаще всего данные преобразователи включаются в системы автоматизации с датчиками давления, температуры, уровня освещенности, измерения интенсивности различных видов излучения. Основные преимущества резистивных преобразователей:

— надежность;

— отсутствие зависимости между точностью проводимых измерений и стабильностью питающего напряжения.

Существует большое количество разновидностей соответствующих устройств. В числе самых популярных — датчики температуры. Изучим их особенности.

В чем заключается предназначение преобразователей сигналов?

Преобразователи сигналов — устройства, которые действительно могут быть представлены в самом широком спектре решений. Данный термин фактически собирательный и может иметь отношение к оборудованию, применяемому в разных сегментах хозяйства и классифицируемому по совершенно несхожим критериям. Основные типы сигналов, которые могут преобразовывать устройства, о которых идет речь:

— электрические;

— звуковые;

— температурные;

— технологического характера.

В зависимости от задач, которые стоят перед пользователем преобразователя сигнала, в структуре соответствующего устройства могут объединяться модули, обрабатывающие несколько разных типов данных. Преобразование, таким образом, может осуществляться в рамках одного типа сигнала (например, с одной частоты на другую) либо являться механизмом, предполагающим трансляцию между разными категориями сигналов. Например, электрических в звуковые.

К самым распространенным девайсам относится преобразователь аналоговых сигналов в цифровые (и наоборот, если это предусмотрено структурой внутренних модулей устройства). Рассмотрим особенности его работы.

Использование преобразователей напряжения

Кому же, в первую очередь, требуются преобразователи тока:

  • При необходимости сохранения в рабочем состоянии системы отопления, в том случае, когда отключается электрическая сеть. То же самое касается холодильников и компьютеров. Преобразователь не только предотвратит выход электротехники из строя, но и обеспечит ее непрерывную работу;
  • Инвертор можно использовать не только в частном доме или в квартире, но и в полевых условиях, где при полном отсутствии электроэнергии он способен заменить электрогенератор;
  • Преобразователь тока бывает, незаменим в больницах, особенно при проведении операций и в стоматологических кабинетах;
  • Без инверторов не обойтись в магазинах, торгующих продовольственными товарами, а также на продуктовых складах, где выход из строя холодильников может очень дорого обойтись.

Схема частотного преобразователя

Частотные преобразователи: принцип работы

Схема частотного преобразователя асинхронного двигателя

Что такое инвертор напряжения

Индикатор напряжения на светодиодах: схема, как сделать своими руками самодельный указатель напряжения в сети

Принцип работы частотного преобразователя

Способы применения

Особенно широко преобразователи тока с 12 на 220 В применяются в местах, где отсутствует снабжение электроэнергией. От любого автомобильного аккумулятора можно сделать 220 В для обеспечения подачи электричества в загородный дом.

Следует помнить, что инверторы напряжения из 12 В в 220 В преобразуют форму электрического тока, которая ограничивает его использование. То есть не все электрические приборы способны воспринимать напряжение, подающееся графически почти по прямоугольной форме. Конструктивно инверторы бывают:

  • автомобильными;
  • стационарными;
  • мобильными.

Если рассматривать выходную мощность, то автомобильные АКБ максимально выдают 500 Вт, а стационарные — до 10 тыс. Вт. Если при выезде за город на отдых или дачный участок необходимо в вечернее время осветить помещение или место ночевки, то самый простой способ заключается в подсоединении к преобразователю светодиодного светильника.

Стационарные преобразователи напряжения 12—220 вольт в основном применяются для трансформирования электрической энергии солнечных батарей и ветряных конструкций. Мобильные инверторные преобразователи подключаются к сети от 12 до 50 В и считаются неприхотливыми в выборе источника питания. Для обслуживания автомобилей это устройство представляет собой зарядное устройство с розеткой.

ПРЕОБРАЗОВАТЕЛИ НАПРЯЖЕНИЯ ДЛЯ ДОМА

В настоящее время широкое применение преобразователи напряжения нашли в быту. Их стали использовать в домашних условиях в качестве резервных или аварийных источников питания, задача которых обеспечить работу бытовой техники в случае несанкционированного отключения сети централизованного электропитания.

Как правило, преобразователь напряжения для дома представляет собой комбинацию инвертора с одной или несколькими аккумуляторными батареями. В коттеджах и загородных домах (дачах) их дополняют также устройствами, способными заряжать аккумуляторы.

В отдельных случаях для этого могут использоваться солнечные батареи или ветрогенераторы.

К инверторам, предназначенным для использования в домашних условиях, чаще всего подключают маломощную бытовую технику:

  • телевизоры;
  • компьютеры и пр.

При этом необходимо помнить об электроприборах, например, холодильниках, электронасосах и др., которым для работы необходима подача электропитания с «чистой синусоидой», что требует приобретения значительно более дорогих устройств.

В местах, где отсутствует централизованная электросеть можно, рассчитав необходимую электрическую мощность, организовать систему электропитания целого дома. Однако это потребует приобретения достаточно дорогого оборудования.

Например, стоимость инвертора мощностью 10…60 кВт составляет не менее $20000. Использование подобного рода устройств целесообразно в случае организации систем электропитания на основе альтернативных источников энергии.

Если сравнивать классический блок бесперебойного питания (UPS), работающий в режиме online, с преобразованием напряжения, то сочетание компонентов «аккумуляторная батарея+инвертор» выглядит предпочтительней по ряду причин, среди которых:

  • щадящий режим работы аккумуляторов;
  • большой выбор аккумуляторных батарей;
  • возможность параллельного подключения нескольких преобразователей и пр.

На отечественном рынке электрооборудования импульсные преобразователи представлены в достаточно широком ассортименте. Особой популярностью пользуется, например, продукция тайваньской компании Mean Well и голландской фирмы Victron Energy.

Продукция этих производителей отличается высоким качеством и обладает большим количеством различных функций. Так преобразователи типа DC/AC обеспечивают защиту рот глубокого разряда аккумуляторных батарей, контролируя величину минимального входного напряжения. Контролируют они и параметры выходного сигнала.

Все модели этих компаний имеют большой запас мощности, что позволяет им выдерживать большие перегрузки, возникающие при запуске электроприборов. Ряд устройств обеспечивает получение на выходе синусоиды высокого качества, что позволяет подключать к ним самое требовательное электрооборудование.

2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Примечания

  1. ГОСТ Р 50369-92 Электроприводы. Термины и определения
  2. С. Ю. Забродин. Глава 5 Маломощные выпрямители постоянного тока, §5.1 Общие сведения // Промышленная электроника: учебник для вузов. — М.: Высшая школа, 1982. — С. 287. — 496 с.

  3. С. Ю. Забродин. Глава 6 Ведомые сетью преобразователи средней и большой мощности, §6.1 общие сведения // Промышленная электроника: учебник для вузов. — М.: Высшая школа, 1982. — С. 315. — 496 с.

  4. С. Ю. Забродин. Глава 8 Автономные инверторы, §8.1 Автономные инверторы и их классификация // Промышленная электроника: учебник для вузов. — М.: Высшая школа, 1982. — С. 438. — 496 с.

Это заготовка статьи об электричестве. Вы можете помочь проекту, дополнив её.

Полезные свойства аппаратов

Часто инверторы из 12 В в 220 В обеспечивают предохранение или ослабление функционирования информационных систем от качества сетей переменного тока. Если внезапно произойдет отключение электроэнергии, то с помощью запасной батареи и выпрямителя восстановится резервное питание и можно прекратить работу компьютера без потери необходимых данных.

В сложных и ответственных конструкциях эти устройства функционируют в более длительном и контролируемом режиме. Работа эта осуществляется как отдельно, так и параллельно с основной электрической сетью. Кроме того, инвертор может работать в качестве промежуточного звена в комплексе преобразователей.

Отличительной чертой в этом случае считается наличие высокой частоты напряжения — до 100 кГц. Для эффективной работы дополнительно используются полупроводниковые ключи, магнитные материалы и специальные контроллеры. Чтобы быть удобным для применения, инвертор должен обладать высоким коэффициентом полезного действия, надежностью и иметь компактные габаритные характеристики.

Конструкция и принцип действия

Основным элементом для некоторых модификаций прибора является блок бесперебойного питания. Работа его заключается в поддержании в сети нужного напряжения за счет аккумулятора. При отключении электричества ББП работает от батареи, причем, вырабатываемое ей электричество поступает в инвертор и с него на электроприбор.

Схема подключения

Кроме этого в комплектацию преобразователя напряжения входит зарядное устройство, от которого происходит подзарядка аккумуляторов. И еще одним элементом преобразователя напряжения-частоты является микроконтроллер. Он контролирует параметры напряжения и в зависимости от этого дает команду на отключение или подключение батареи.

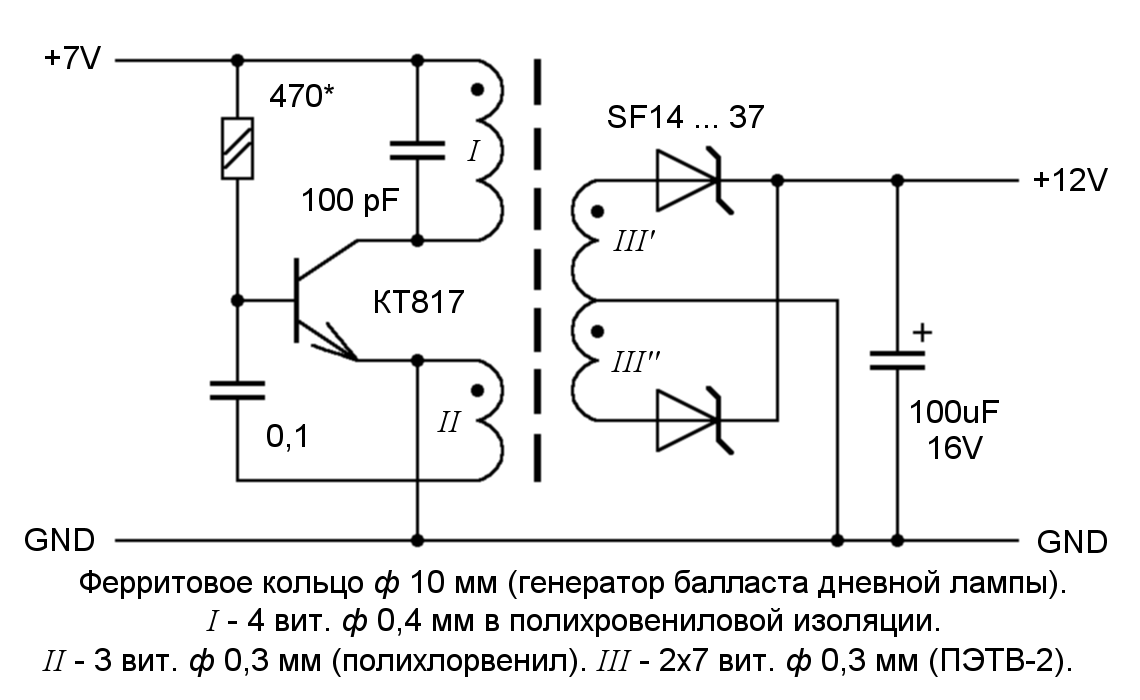

Повышающий преобразователь

С помощью этого трансформатора производится повышение напряжения от 12 до 220 В. Используют его в ситуациях, когда источник с подходящими параметрами питания отсутствует, но нужно обеспечить энергоснабжение прибора от стандартной сети. Иными словами, должен быть введен переходник от источника с одними характеристиками к потребителю с другими требованиями к питанию. Схематические конструкции импульсных преобразователей напряжения 12-220 В допускают подключение приборов, которые работают на частоте 50 Гц. Причем мощность оборудования не должна превышать максимальный силовой показатель трансформатора. И даже в случае соответствия параметров напряжения потребляющее устройство должно иметь защиту от сетевых перегрузок. У такого способа коррекции напряжения есть несколько преимуществ:

  • Возможность длительного рабочего сеанса при максимальной загрузке без перерывов.
  • Автоматическая регулировка выходной мощности.
  • Повышенный КПД обеспечивает и стабильность рабочего режима прибора, и высокую надежность функции электротехнической цепи.

Преобразователь напряжения со стабильными 30В

Преобразователь напряжения (рис. 12) позволяет получить на выходе стабилизированное напряжение 30 В. Напряжение такой величины используется для питания варикапов, а также вакуумных люминесцентных индикаторов.

Рис. 12. Схема преобразователя напряжения с выходным стабилизированным напряжением 30 В.

На микросхеме DA1 типа КР1006ВИ1 по обычной схеме собран задающий генератор, вырабатывающий прямоугольные импульсы с частотой около 40 кГц.

К выходу генератора подключен транзисторный ключ VT1, коммутирующий катушку индуктивности L1. Амплитуда импульсов при коммутации катушки зависит от качества ее изготовления.

Во всяком случае напряжение на ней достигает десятков вольт. Выходное напряжение выпрямляется диодом VD1. К выходу выпрямителя подключен П-образный RC-фильтр и стабилитрон VD2. Напряжение на выходе стабилизатора целиком определяется типом используемого стабилитрона. В качестве «высоковольтного» стабилитрона можно использовать цепочку стабилитронов, имеющих более низкое напряжение стабилизации.

Преобразователь тока в напряжение

Преобразователь тока в напряжение (или сокращенно I-U преобразователь) — это схемное решение, позволяющее преобразовывать  выходной токовый сигнал источника в напряжение.

Так же его называют усилитель — преобразователь сопротивления. Такое название в технической литературе было дано за то, что простейший преобразователь тока в напряжение — это резистор.

Вся магия преобразования происходит по закону дедушки Ома. Ток iвх протекая через резистор R  вызывает на нем падение напряжение Uвых. Величина этого напряжения прямо пропорциональна произведению сопротивления резистора и входного тока. Пожалуй формулой все звучит даже проще:

Uвых = R × iвх

Основной недостаток использования одного резистора состоит в его ненулевом сопротивлении. Это обстоятельство становится серьезной проблемой, когда источник не в состоянии обеспечить необходимый уровень напряжения на резисторе. Результатом буду просадки напряжения на выходе.

Еще больше сопротивление сказывается на работе преобразователя, если у источника тока малый выходной рабочий диапазон. К таким источникам относится, например, фотодиод. Его выходной ток составляет единицы мкА.

В случае же ЦАПа, особенно высококачественного, использование резистора для преобразования предпочтительнее. Почему и зачем читайте в статье Резистор для ЦАП с токовым выходом. Это обусловлено некоторыми фазовыми проблемами схем, которые будут рассмотрены. К счастью для нас, источникам вроде фотодиода фазовые искажения безразличны.

Особенности тиристорного управления

Тиристоры в качестве коммутирующих элементов характеризуются тем, что могут использоваться исключительно в качестве ключей. Каталог номенклатуры тиристоров отличается тем, что большинство элементов в нем не требует постоянной подачи управляющего сигнала. Здесь используется свойство тиристоров сохранять открытое состояние после снятия управления. Запирание происходит только тогда, когда ток через элемент снижается ниже определенного уровня, или происходит смена полярности напряжения на аноде и катоде.

Не дожидаться смены полярности или уменьшения тока можно, применяя специальные запираемые тиристоры, которые запираются путем подачи сигнала на управляющий электрод.

Любой тиристорный преобразователь отличается высоким уровнем искажения формы напряжения. Также в момент переключения возникают импульсы электромагнитных помех, для уменьшения уровня которых требуется использование дополнительных схемных решений (коммутация в момент перехода напряжения через нуль, установка помехоподавляющих фильтров).

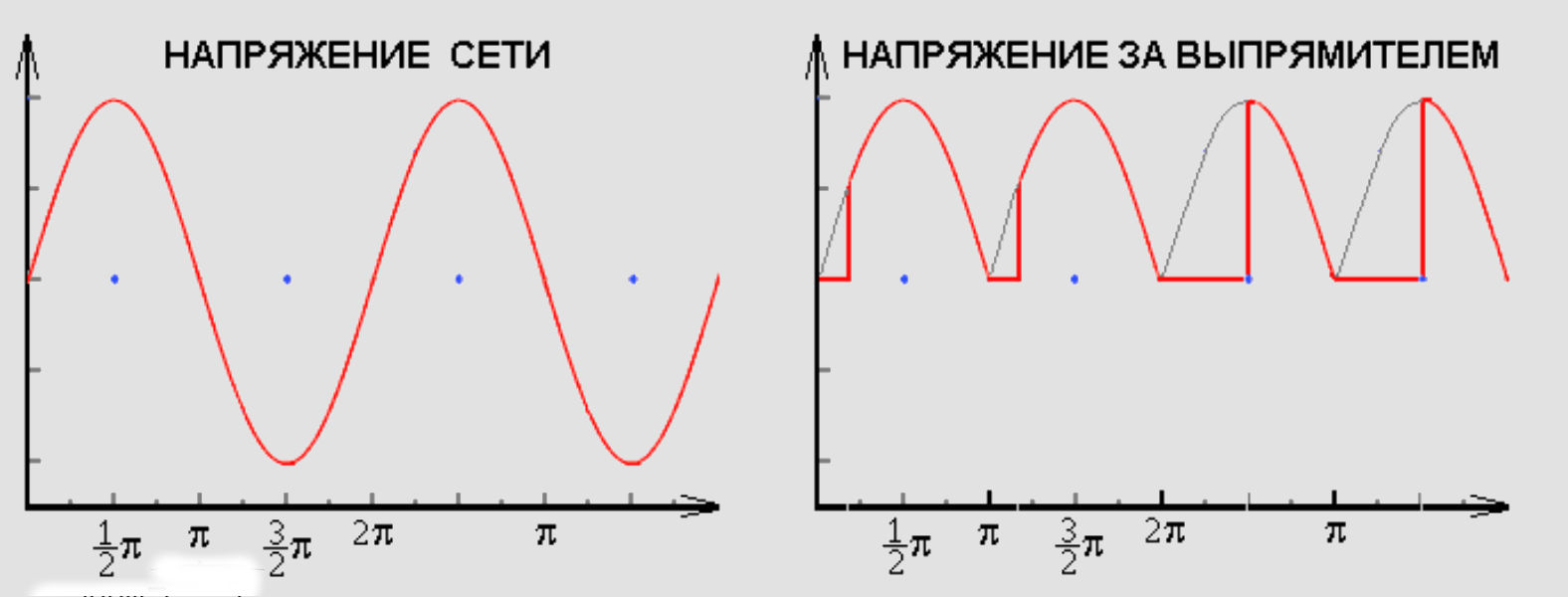

Искажение формы сигнала

Преобразователи постоянного напряжения

Преобразователь переменного напряжения в постоянное является самым часто используемым видом устройства этого типа. В быту это всевозможные блоки питания, а на производстве и в промышленности это питающие устройства:

  • Всех полупроводниковых схем;
  • Обмоток возбуждения синхронных двигателей и двигателей постоянного тока;
  • Катушек соленоидов масляных выключателей;
  • Оперативных цепей и цепей отключения там, где катушки требуют постоянного тока.

Тиристорный преобразователь напряжения — это наиболее часто применяемый для этих целей аппарат. Особенностью этих устройств является полное, а не частичное, преобразование переменного напряжения в постоянное без всякого рода пульсаций. Мощный преобразователь напряжения такого типа обязательно должен включать в себя радиаторы и вентиляторы для охлаждения, так как все электронные детали могут работать долго и безаварийно, только при рабочих температурах.
