Выключатель с регулятором яркости

Содержание
  1. Что такое регулируемый выключатель
  2. Принцип работы
  3. Вариации диммеров
  4. Модульные
  5. Моноблочные
  6. Плюсы и минусы
  7. Область применения
  8. Подключение светорегулятора с выключателем
  9. Советы по выбору и использованию
  10. Схема подключения с двумя диммерами
  11. ШИМ управление
  12. Плюсы и минусы регуляторов яркости
  13. Три основных схемы подключения
  14. Двойной диммер
  15. Как подключить плавный переход освещения
  16. Диммер — схема подключения
  17. Эксплуатация диммера
  18. Подключение светорегулятора с выключателем
  19. Монтаж регулируемых выключателей
  20. Рекомендации по выбору места установки
  21. Назначение диммера
  22. Типы используемых ламп
  23. Принцип работы
  24. Разнообразие органов управления
  25. Установка диммера
  26. Простейшая схема
  27. Особенности конструкции
  28. Диммер — схема подключения
  29. Как установить диммер — выключатель с регулятором освещения вместо обычного
  30. Блиц-советы
  31. Как сделать своими руками
  32. Принцип работы

Что такое регулируемый выключатель

Диммер является установкой, которая сделана наподобие реостата для плавного изменения напряжения в рамках от 0 до 220 Вт. Данный выключатель также стал замыкающим звеном цепи.

Регулировка яркости происходит за счет изменения напряжения

Конструкция диммера включает в себя размеренную регулировку сопротивления выключателя, в действие которую приводит поворотный кулачок, электронное устройство в виде пульта ДУ или датчика движения или сенсорный механизм.

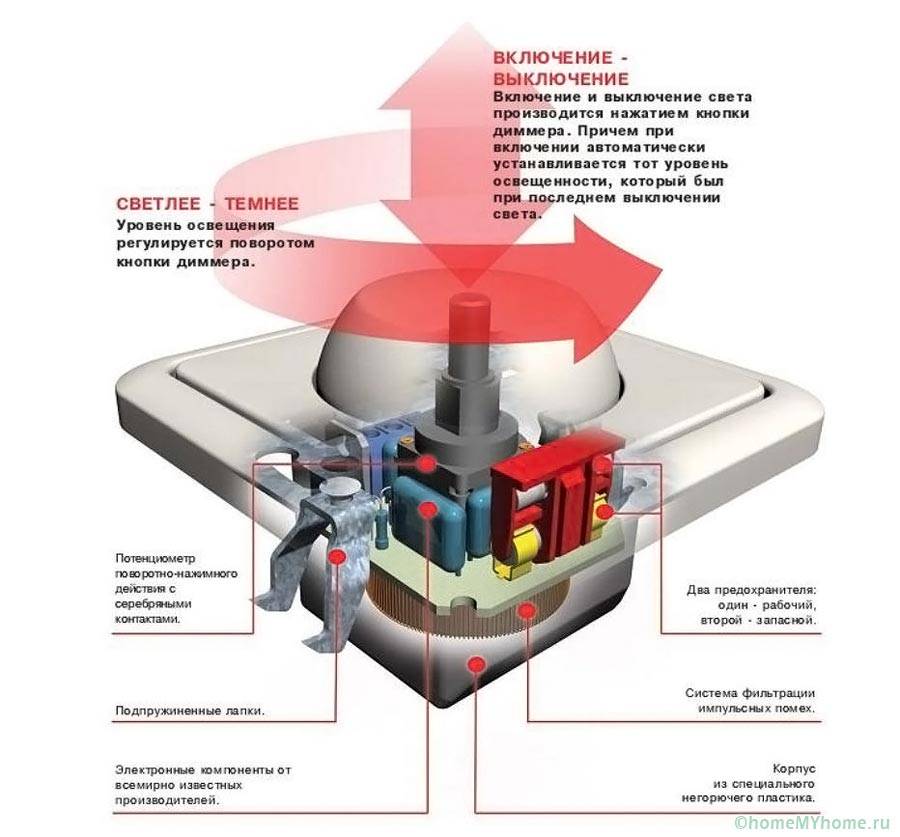

Конструкция и компоненты диммера

На самом деле, диммер считается выключателем, регулирующим освещение благодаря отбросу «лишнего электричества». Он очень похож на реостат, только более комфортен в использовании.

Использовать, однако, подобные изделия можно не для всех типов лампочек. Энергосберегающие и галогеновые лампы в принципе не подходят для них, так как такие лампы, чаще всего, требуют именно 220 вольт. А вот выключатели с регулятором яркости для светодиодных ламп – вполне распространенная вещь.

Регулировка яркости светодиодной лампы

Принцип работы

Схемы регулировки яркости света лампочек у большей части диммеров идентичны. Единственное различие – наличие каких-либо дополнительных деталей для создания плавности и устойчивости нижних пределов.

Предназначение клеммных колодок на диммере

Происходит зарядка конденсатора через переменный резистор, а когда она достигает определенной отметки, открывается симистор, и начинает гореть лампа. Симистор закрывается. Такой же процесс идет и на отрицательной полуволне.

Электрическая схема работы регулятора освещения

Вариации диммеров

Все регулируемые устройства подразделяются на типы в зависимости от конструкции и сферы применения.

Модульные

Чаще всего ставятся в распределительных щитках и управляются при помощи клавиши или кнопки. Применяют такие экземпляры для освещения коридоров и лестничных клеток.

Моноблочные

Такой тип устанавливается в простом подрозетнике и подключается как ординарные выключатели. Они в свою очередь делятся на:

Нажимные;

Поворотные;

Устройство с поворотным регулятором

Клавишные;

Клавишный регулятор яркости

Сенсорные;

С пультом управления.

Диммер с пультом ДУ

Диммеры для установки в монтажную коробку, чаще всего, созданы для галогеновых ламп и ламп накаливания. Управлять ими можно при помощи специализированной выносной кнопки.

Управление уровнем освещения

Существует разделение выключателей и по разновидностям ламп, для регулировки света которых они используется:

  • Для галогенных ламп и ламп накаливания;
  • Для галогенных низковольтных ламп;
  • Для люминесцентных лампочек;
  • Для светодиодов.

Управление светодиодной лентой при помощи диммера

Статья по теме:

Плюсы и минусы

Среди плюсов диммеров можно отметить такие аспекты, как:

  • Возможность регулировки яркости ламп;
  • Можно настроить таймер, при помощи которого яркость будет меняться автоматически;
  • Управление дистанционным способом;
  • Более долгий срок службы ламп;
  • Применение в роли обычного выключателя;
  • Можно создать мигание и картины с красивой подсветкой;
  • Экономия энергии.

С помощью регулятора можно настроить таймер и задать нужную яркость в разное время суток

Однако есть здесь и свои минусы. Например:

  • Не все разновидности диммеров могут экономить электричество;
  • Создаются помехи для приборов, которые принимают радиосигналы;
  • Малые нагрузки приводят к поломке диммеров;
  • Работе регуляторов могут мешать разнообразные помехи;
  • При работе диммеров могут наблюдаться мерцания и мигания ламп.

Из-за неправильного монтажа или помех могут мигать лампы

Статья по теме:

Область применения

Чаще всего данные устройства используются с целью регулирования яркости свечения галогеновых лампочек и классических ламп накаливания. Причем в первом случае есть один нюанс применения выключателя диммер — он должен подключаться к источнику света исключительно через понижающий трансформатор. Это устройство можно приобрести отдельно либо использовать готовое решение.

Это не только удобно, но также позволяет отказаться от использования многокнопочных выключателей для управления люстрами с несколькими лампочками. Аналогичным образом обстоят дела и со сложными осветительными устройствами, оснащенными собственными регуляторами — значительно дешевле приобрести диммер и подключить к нему люстру.

Подключение светорегулятора с выключателем

Кроме обычной схемы подключения, могут использоваться и другие варианты. Одной из таких схем является подключение светорегулятора с выключателем. В данном случае выключатель устанавливается перед диммером в разрыв фазы и при необходимости осуществляет управление подачей электрического тока.

Далее, от выключателя питание подается на диммер, а затем уже на лампу накаливания. Таким образом, с помощью светорегулятора устанавливается необходимый уровень яркости, а за включение и выключение цепи отвечает выключатель.

Данная схема очень хорошо зарекомендовала себя в спальных помещениях. Сам выключатель устанавливается возле двери, а диммер – около кровати. Это позволяет управлять светом не вставая с кровати. Выходя из комнаты свет выключается, а по возвращении включается с теми же параметрами, что были установлены светорегулятором.

Советы по выбору и использованию

Часто диммер приобретают, чтобы значительно уменьшить плату за электроэнергию. Следует понимать, что большой экономии не получиться, но на 15-17% сократить расходы все же удастся

При выборе модели уделите внимание дизайну. Производители предлагают различные коллекции, отличающиеся не только техническими характеристиками, но и внешним оформлением – цветом, формой, размерами декоративной панели

Помните, что механизмы регуляторов чутко реагируют на любое превышение температурного режима в квартире, обычно он ограничен значением от +27 до -28 °C. Для нормального функционирования прибора необходима минимальная нагрузка в 40 Вт, иначе рабочий механизм быстро выйдет из строя.

Если стараться подключить диммер к приборам освещения, не перечисленным в руководстве, он работать не будет. Мощность устройства обязательно должна соответствовать суммарной мощности ламп.

Схема подключения с двумя диммерами

Широкое распространение получила схема, в которой участвуют сразу два светорегулятора. Они устанавливаются в двух точках какого-либо помещения и выполняют функции проходных выключателей, управляя отдельно взятой люстрой или светильником.

Данный способ предполагает подводку трех проводов к распределительной коробке от каждой точки. Подключить два диммера довольно просто. Необходимо выполнить соединение перемычками соответствующих первых и вторых контактов в каждом светорегуляторе. В дальнейшем на третий контакт первого диммера подводится фаза, которая уходит к светильнику через третий контакт второго устройства.

ШИМ управление

Выходом из, казалось бы, сложной ситуации стало ШИМ управление (широтно-импульсная модуляция). Ток на светодиод подается импульсами. Причем значение его либо ноль, либо номинальное – самое оптимальное для свечения. Получается, что светодиод периодически то загорается, то гаснет. Чем больше время свечении, тем ярче, как нам кажется, светит лампа. Чем меньше время свечения, тем лампочка светит тусклее. В этом и состоит принцип ШИМ.

Управлять яркими светодиодами и светодиодными лентами можно непосредственно с помощью мощных МОП-транзисторов или, как их еще называют, MOSFET. Если же требуется управлять одной-двумя маломощными светодиодными лампочками, то в роли ключей используют обычные биполярные транзисторы или подсоединяют светодиоды напрямую к выходам микросхемы.

Вращая ручку реостата R2, мы будет регулировать яркость свечения светодиодов. Здесь представлены светодиодные ленты (3 шт.), которые присоединили к одному источнику питания.

Зная теорию, можно собрать схему ШИМ устройства самостоятельно, не прибегая к готовым стабилизаторам и диммерам. Например, такую, как предлагается на просторах интернета.

NE555 – это и есть генератор импульсов, в котором все временные характеристики стабильны. IRFZ44N – тот самый мощный транзистор, способный управлять нагрузкой высокой мощности. Конденсаторы задают частоту импульсов, а к клеммам «выход» подсоединятся нагрузка.

Поскольку светодиод обладает малой инертностью, то есть, очень быстро загорается и гаснет, то метод ШИМ регулирования является оптимальным для него.

Плюсы и минусы регуляторов яркости

Установка регуляторов яркости, представленных в виде диммеров, имеет следующие преимущества:

  • возможность быстрой и простой регуляции работы ламп накалывания и прочих осветительных агрегатов;
  • увеличение срока эксплуатации самих осветительных приборов;
  • увеличение энергоэффективности искусственного освещения.

Диммер способствует плавному включение и выключению осветительного прибора. Благодаря этому существенно сокращается количество резких электрических бросков через накалываемую лампу, в результате чего существенно увеличивается время действия светового источника.

Зачастую потребители и недостатками регуляторов яркости, покупая на рынке дешёвые и, как следствие, некачественные модели. Ярко выраженные минусы таких приборов заключаются в следующем:

  • сокращение времени работы и производительности ламп накалывания или других осветительных приборов;
  • возникновение в ходе эксплуатации мерцающей отдачи;
  • уменьшение показателя энергоэффективности.

Три основных схемы подключения

Светорегуляторы могут быть установлены с учетом нескольких схем. Реостатные и сенсорные приспособления управляются с одного места. В спальнях стараются использовать вариант с регулировкой из двух мест.

Один регулятор устанавливается у кровати, а вот второй у входа. Лежа в постели можно менять яркость освещения.

В большом помещении стоит обратить внимание на схему, где регулировка проводится с одного места, а управление – с трех. Идеальное решение в таком случае – проходные регуляторы освещения

Двойной диммер

По своей конструкции он напоминает обычный выключатель. Левая клавиша отвечает за включение и выключение освещения. Вторая клавиша отвечает за интенсивность освещения. Для монтажа такого устройства необходимо позаботиться об установочном гнезде, параметры которого напрямую зависят от самого регулятора света. Такие модели – идеальное решение для мест с тонкими перегородками, где так просто не вместить обычные приспособления. Такие моноблоки имеют двухпроводное подключение.

Как подключить плавный переход освещения

Плавный переход освещения возможен с применением диммера. Устройства могут контролироваться с пульта или смартфона. При этом допускается настройка промежутка времени, когда свет от тусклого сменится ярким. А наличие патронов с функцией регулирования упрощает процесс установки.

Основной принцип схемы выстроен на снижении силы тока при манипуляциях с устройством. Главная деталь схемы подключения – применение конденсатора и транзистора. Схема подключения простая и предоставляется производителями диммеров, или находится в сети.

Диммер — схема подключения

Можно ли установить диммер вместо выключателя? Да. И это несложно. Сначала выключатель демонтируется. Для осуществления этой операции необходимо отключить в сети напряжение, а затем убедиться что оно отсутствует при помощи индикатора. Далее, рамка от выключателя снимается, и отвёрткой отвинчиваются винты лапок монтажных. Из коробки извлекается выключатель и отсоединяется от проводов, для этого нужно ослабить на клеммах винты. После этих манипуляций можно начинать устанавливать диммер. Все операции, которые были перечисленны выше необходимо выполнить в обратном порядке, начинать нужно с подключения регулятора к проводам.

Эксплуатация диммера

Существует ошибочное мнение о существенной экономии электроэнергии. В действительности реальная экономия составляет в пределах 15% при минимальной яркости. Это связано с тем, что часть энергии уходит на рассеивание светорегулятором.

Эксплуатация диммеров должна производиться при температуре окружающей среды не более 27 0 С, во избежание перегрева. Нагрузка, подключаемая к прибору, должна быть как минимум 40 Вт, в противном случае выключатель с регулятором яркости будет работать значительно меньше. Сами диммеры должны применяться строго по назначению, указанному в руководстве по эксплуатации.

В быту, дома и на работе часто возникает необходимость в регулировки яркости свечения ламп накаливания или светодиодных, к сожалению яркость свечения люминесцентных ламп регулировать не получится

Работой лампы накаливания ELI управляет VS1. В качестве датчика освещенности в схеме используется фоторезистор R3, параллельно которому включен конденсатор С1. Во время работы конденсатор заряжается от сети через выпрямительный мост VD1-VD4, резистор R2 и транзистор VT1. Когда напряжение на конденсаторе достигнет уровня 8 В, пробивается лавинный транзистор VT2, и конденсатор разряжается на цепь управляющего электрода тиристора. В результате тиристор отпирается, вследствие чего зажигается лампа.

Скорость заряда конденсатора определяется фоторезистором. Его темновое сопротивление достаточно велико, превышает 3 МОм и на заряд конденсатора он не влияет. С увеличением освещенности сопротивление фоторезистора падает, что приводит к уменьшению скорости заряда конденсатора. Поэтому в очередной полупериод напряжения сети лампа зажигается с задержкой относительно начала полупериода, и ее результирующий световой поток окажется меньше. Переменный резистор R1 позволяет регулировать максимальный уровень освещенности.

При изготовлении устройства необходимо предусмотреть, чтобы свет лампы не попадал на фоторезистор. В оригинале (статья в журнале Радиолюбитель) указан тип диодного моста — КС404В. Как известно, буквами КС обозначаются стабилитроны. Скорее всего имелась в виду диодная сборка КЦ404В, которая содержит два выпрямительных диодных моста с максимальным обратным напряжением 400 В и выпрямленным током до 1 А.

Включение и выключение лампы осуществляется коротким касанием сенсора Е1, а при продолжительном касании его же в течение четырех секунд произойдет плавное изменение яркости свечения лампы. Заданная степень яркости сохраняется и при выключении питания схемы.

Питание регулятора освещения происходит от сети переменного напряжения 220 вольт с использованием бестрансформаторного блока, который включает в себя стабилитрон VD2 и реактивную цепь радиокомпонентов C5-R7. С выпрямителя через диоды VD1 питание подается на пятый вывод микросхемы К145АП2.

Для фазового управления симистором, к выводу два этой же микросхемы подсоединена цепочка из резистора и конденсатора C4-R5, которая задает формирование синхроимпульса. Управляющий сигнал с вывода шесть DD1 усиливается транзистором и далее поступает на симистором через токоограничивающее сопротивление R4. В данной схеме регулятора освещенности в роли сенсорного датчика можно использовать любую металлическую пластину.

Схемы симисторных регуляторов освещенности хорошо подойдут для продление срока эксплуатации ламп накаливания и для регулировки их яркости свечения. Или для запитки нестандартной аппаратуры например на 110 вольт.

Эта несложная схема диммера для светодиодной лампы позволяет изменять ее яркость свечения. Основа схемы линейный регулятор напряжения LM2941,
что и позволило серьезно упростить конструкцию. Схема регулирует свечения светодиодов пока входное напряжение более 10,5В.

Очень хороший способ при регулирование яркости свечения светодиодов это использование
широтно-импульсной модуляции, т.к светодиоды запитаны рекомендуемым током и есть возможность производить регулирование яркости свечения

Работа сенсорного регулятора следующая включение или выключение схемы осуществляется при кратковременном прикосновении к сенсорной пластине. Регулировка яркости происходит при удержании сенсора. Уровень выбранной яркости запоминается до следующей регулировки освещения.

Подключение светорегулятора с выключателем

Кроме обычной схемы подключения, могут использоваться и другие варианты. Одной из таких схем является подключение светорегулятора с выключателем. В данном случае выключатель устанавливается перед диммером в разрыв фазы и при необходимости осуществляет управление подачей электрического тока.

Далее, от выключателя питание подается на диммер, а затем уже на лампу накаливания. Таким образом, с помощью светорегулятора устанавливается необходимый уровень яркости, а за включение и выключение цепи отвечает выключатель.

Данная схема очень хорошо зарекомендовала себя в . Сам выключатель устанавливается возле двери, а диммер — около кровати. Это позволяет управлять светом не вставая с кровати. Выходя из комнаты свет выключается, а по возвращении включается с теми же параметрами, что были установлены светорегулятором.

Монтаж регулируемых выключателей

Как подключить выключатель с регулятором яркости в загородном доме? Очень легко. Размеры диммера не отличаются от размеров ординарного выключателя, следовательно, он также монтируется с помощью специализированных лапок в разрыв осветительной цепи. Главное здесь, это следить за полярностью.

Общая схема подключения диммера

Вместо просто выключателя диммер устанавливается после демонтажа старого. Для того, чтобы это сделать, надлежит отключить напряжение сети и желательно удостовериться в его отключении индикатором. Потом необходимо снять рамку выключателя, отвинтить винты монтажных лапок. Ослабив винты и на клеммах, можно будет открепить выключатель от проводов.

Различные виды зажимов для проводов

Далее следует произвести установку диммера, совершив все вышеописанные действия, начиная с конца, то есть, с присоединения регулятора к проводам.

Соединяем провода с регулятором согласно схеме

Устанавливаем диммер в подрозетник и крепим его винтами.

Монтаж устройства в подрозетник

Монтируем все декоративные элементы устройства.

Установка декоративной рамки

Иногда возникают случаи, когда необходимо регулировать яркость в нескольких местах. В этом случае вам понадобятся два и более диммеров и установка дополнительных подрозетников с прокладкой кабеля.

Схема подключения двух диммеров

Прокладка кабеля в стене

Рекомендации по выбору места установки

Хотя регулируемые выключатели крайне удобны для применения в обыденной жизни, все же лучше не использовать их в следующих типах помещений:

  • Там, где всегда много людей. Большое количество человек в принципе не даст возможности регулировать яркость света.
  • Там, где нет определенности в местах установки светильников.

Назначение диммера

Главным назначением подобных устройств является регулирование яркости свечения ламп накаливания или галогенных лампочек. Управление галогенными лампами, которые работают на пониженном напряжении, осуществляется с помощью диммера, подключаемого через понижающий трансформатор. Эти устройства можно приобретать по отдельности, однако лучше купить диммер со встроенным трансформатором.

Для управления энергосберегающими лампами используются устройства, в конструкцию которых входит дополнительный элемент – электронный пускатель.

Используя регулятор яркости в качестве выключателя света можно произвольно изменять интенсивность освещения от максимального до самого приглушенного. В таком случае отпадает необходимость применения двойных или тройных выключателей для управления работой люстр с несколькими лампами. Кроме того, лишается смысла приобретение дорогостоящих светильников, оснащенных собственными регуляторами напряжения.

Типы используемых ламп

В быту используется несколько типов ламп освещения:

  • Обычные лампы накаливания;
  • Галогенные лампы;
  • Люминесцентные (экономки);
  • Светодиодные.

Каждый тип ламп требует своего подхода к регулировке. Для ламп накаливания и галогенных регуляторы не отличаются. Основной критерий выбора состоит в учете возможной коммутируемой мощности ламп и подключаемого регулятора.

Основная часть регуляторов предназначена для управления лампами накаливания, поскольку здесь наиболее просто манипулировать регулировкой. Обычно используется симисторный метод управления с отсечкой части синусоиды переменного тока.

Недостатком ламп накаливания является тот факт, что при снижении напряжения понижается температура спирали, и спектр излучения смещается в красную область.

Изменение яркости светодиодных источников света встречает ряд затруднений, в частности такие:

  • LED элементы имеют узкий диапазон допустимых значений токов и, соответственно, малые пределы регулировки. При их превышении светодиод выходит из строя, а при значительном снижении просто перестает излучать световую энергию, поскольку имеет некоторое пороговое значение открытия;
  • LEDлампы выпускаются в трех вариантах питания:
  1. Непосредственно от сети переменного тока 220В;
  2. Через понижающий трансформатор;
  3. При помощи постоянного тока.

Светодиоды для включения в сеть 220В имеют собственный драйвер, поэтому использование обычного диммера невозможно. Трансформатор низковольтных ламп нельзя подключать к регулятору по той причине, что выходное напряжение отличается от синусоидального, на работу в котором рассчитан трансформатор.

Единственно возможный вариант управления – использование широтно-импульсной модуляции. Здесь регулируется не уровень напряжения, а длительность подаваемых импульсов. Это стало возможным благодаря тому, что светодиоды не имеют задержки на включение и могут работать при подаче импульсов сколь угодно малой длительности. Чтобы не было заметным мерцание, частота следования импульсов питания делается высокой. Диммеры, работающие по такому принципу, имеют специальную маркировку и требуют для управления LED лампы, которые могут использоваться в регулируемых системах освещения.

Важно! Специальные модели LED ламп имеют особые драйверы для питания от сети 220В при помощи классических диммеров. Данные драйверы сами выполняют широтно-импульсную модуляцию, в зависимости от уровня питающего напряжения

Не существует регуляторов, предназначенных для регулировки яркости люминесцентных ламп. Это связано с особенностями их работы и включения:

  • Для поджига разряда требуется импульс высокого напряжения, который вырабатывается пускорегулирующей аппаратурой лампы;
  • Дуговой разряд работоспособен в узком диапазоне режима питания.

Принцип работы

Современные светорегуляторы не являются потребителями электрической мощности. В этом заключается их принципиальное отличие от более ранних аналогов, работавших по схеме активного или емкостного делителя напряжения.

Предыдущие поколения регуляторов напряжения представляли собой или реостаты, подключаемые последовательно с нагрузкой или автотрансформаторы. И в том и в другом случае изготовление и применение таких устройств оказывалось чрезвычайно затратным. Использование реостата, помимо значительных финансовых затрат, приводило к существенному увеличению массы регулятора света. Кроме того, при протекании тока через реостат он сильно нагревается, что приводит к существенным потерям мощности и вынуждает учитывать необходимость охлаждения этого устройства.

В отличие от реостата, автотрансформатор не является потребителем энергии, однако он имеет чрезвычайно большую массу и габариты.

Избежать потерь мощности в диммере удается за счет электрической схемы, которая позволяет подавать питание на потребители, «обрезая» переднюю или заднюю часть полуволны питающего напряжения. Этот принцип работы получил название регулирования фазы с отсеканием переднего или заднего фронта.

Принцип работы диммера, отсекающего передний фронт полуволны синусоиды напряжения:

На рисунке показана форма питающего напряжения в цепи, схема которой содержит управляемый тиристор, автоматически включаемый при достижении напряжением нулевого значения.

В зависимости от режима работы, который определяется временем срабатывания (от 0 до 9 мс), удается достичь плавного изменения мощности, потребляемой осветительным устройством.

Разнообразие органов управления

Для управления выключателем с регулировкой яркости могут использоваться решения трех типов: механическое, инфракрасное и радио, от которых в определенной степени зависит и цена устройства. Механическое управление свойственно всем типам устройств. В случае с моноблочными диммерами — поворотная ручка или клавиши служат единственным способом управления. Приборные светорегуляторы могут оснащаться выносными механическими органами управления. А в случае с моноблочными — механические регуляторов служат запасной системой управления.

Инфракрасный датчик – в основном привилегия моноблочных моделей. Он позволяет управлять интенсивностью освещения при помощи пульта ДУ. Однако, такой способ имеет свои ограничения: приемник датчика должен находится в зоне прямой видимости и на расстоянии не более семи метров.

Гораздо более универсально в этом плане радиоуправление. Модулем приемника радиосигналов в теории может оснащаться любой тип светорегуляторов. Однако на практике — это обязательная система для модульных диммеров, опциональная — для приборных и почти не встречающаяся среди моноблочных. Радио модуль позволяет управлять устройством на внушительных расстояниях и даже через несколько стен.

Как видно, при своей кажущейся простоте, выбор правильного светорегулятора — дело с множеством нюансов. Не потеряться среди разнообразия типов и конструкций помогут три ориентира: тип диммируемого источника света, способ монтажа и конфигурация органов управления.

{SOURCE}

Установка диммера

Подключение одинарного регулятора яркости осуществляется по такой же схеме, что и монтаж обыкновенного клавишного выключателя. Таким образом, при установке диммера вместо существующего выключателя не возникает необходимости во внесении каких либо изменений в конструкцию электрической проводки.

Схема подключения, а также размеры подрозетника и маркировка выводов абсолютно идентичны.

Некоторые сложности могут возникнуть только в случае подключения регуляторов яркости света в качестве проходных выключателей или объединения их в группы с управлением от пульта ДУ. Схема их подключения трех выходов для подсоединения электрических проводов.

Простейшая схема

Рассмотрим, как подключить диммер моноблочного типа. Это модель самая распространённая, её чаще других подключают самостоятельно и монтируют вместо выключателя.

Установка диммера в сеть производится точно так же как и выключателя, на разрыв фазы, последовательно с нагрузкой. Особенный момент – нельзя перепутать фазу и ноль. Если вы подключите регулятор неправильно и установите его на разрыв нуля, произойдёт повреждение электронной схемы и выход её из строя.

Поэтому, прежде всего, необходимо определить фазный провод. Алгоритм этих действий будет следующий:

Отключите автомат, которым подаётся напряжение на рабочее место. То есть, это может быть вводной автомат на всю квартиру, либо на эту комнату.
Проверьте отсутствие напряжения, и демонтируйте выключатель. Снимите клавишу, защитную панель, отсоедините провода от входной и выходной клеммы и вытащите рабочий механизм из подрозетника.
У нас освободились два провода, необходимо узнать, где из них фазный, приходящий из распределительной коробки. Включите снова питающий автомат и аккуратно при помощи индикаторной отвёртки прикоснитесь к обоим проводам. Та жила, при соприкосновении с которой загорелось окошко на индикаторе, и есть нужная фаза. Прикоснитесь ко второй жиле, окошко не светится, значит, это – провод, идущий уже от выключателя на осветительный прибор

Осторожно маркером или кусочком изоляционной ленты наметьте нужный фазный провод.
Снова отключите питающий автомат для подсоединения диммера. Схема очень простая, на входной контакт диммера подсоедините обнаруженную фазу

К выходному контакту подключите провод, который идёт к нагрузке (светильнику) через распределительную коробку.

Особенности конструкции

Несложная конструкция регуляторов света выгодно контрастирует с оказываемым ими визуальным и экономическим эффектом. Поэтому нередки случаи, когда люди, знакомые с основами электромонтажа, самостоятельно изготавливают и устанавливают диммеры в домах и помещениях бытового назначения.

Все современны модели светорегуляторов включают в себя:

  • динисторы (ДИАК);
  • симисторы (ТРИАК);
  • узлы формирования импульса;
  • предохранители (запасной и рабочий);
  • прибор фильтрации импульсных помех (дроссель);
  • дополнительные элементы в виде конденсаторов, резисторов постоянного и переменного тока.

За выполнение этой функции отвечают катод и анод, которые могут меняться местами в зависимости от корректировки направления электрического тока. Проводниковая конструкция, предусматривающая наличие нескольких слоев, гарантирует максимальную точность при выполнении данной задачи.

Динистор или двунаправленный диод берет на себя функции переключения направления синусоидальной волны.

Корпус прибора сделан, как правило, из пластика неподверженного горению.

Диммер — схема подключения

Увидев диммер, вопрос, как его подключить и какая нужна схема, отпадает. Он не отличается от простого выключателя по размерам. Устанавливается диммер так же как и выключатель в монтажную коробку. Диммер крепится в монтажной коробке при помощи специальных лапок. Регулятор подключается, как и выключатель в разрыв осветительной цепи. Полярность при подключении обязательно должна быть соблюдена.

Можно ли установить диммер вместо выключателя? Да. И это несложно. Сначала выключатель демонтируется. Для осуществления этой операции необходимо отключить в сети напряжение
, а затем убедиться что оно отсутствует при помощи индикатора. Далее, рамка от выключателя снимается, и отвёрткой отвинчиваются винты лапок монтажных. Из коробки извлекается выключатель и отсоединяется от проводов, для этого нужно ослабить на клеммах винты. После этих манипуляций можно начинать устанавливать диммер. Все операции, которые были перечисленны выше необходимо выполнить в обратном порядке, начинать нужно с подключения регулятора к проводам.

Как установить диммер — выключатель с регулятором освещения вместо обычного

Контроллер управления освещением (или просто диммер, от англ. dim — затемнять) — устройство, с помощью которого можно регулировать интенсивность освещения помещения. Он работает в соответствии с принципом импульсной модуляции тока, изменяет и регулирует напряжение источника света и соответственно яркость. Контроллер освещения постоянно подключен к электрической цепи, и после поворота ручки изменяется яркость лампы. Используя это электрическое устройство, пользователь может в соответствии с потребностями, установить желаемые условия освещения — от самого яркого рабочего света до мягкой романтической затемнённости. В случае со светодиодными лампами — настраивается иногда даже цвет свечения.

Контроллер освещения

Контроллер освещения — это тот же самый переключатель, только регулируемый (поворотом, касанием или нажатием). С его помощью он не только увеличивает или уменьшает интенсивность освещения, но также включает и выключает лампу. В отличие от обычного переключателя который механически соединяет / отключает электрическую цепь, контроллер постоянно подключен к сети 220 В.

Яркость освещения изменяется с помощью контроллера света

Диммер — экономически выгодное устройство — в нужное время он уменьшает освещение до 10-50%, а количество потребляемой электроэнергии уменьшается и время работы ламп накаливания соответственно увеличивается. Кроме того, таким плавным регулятором можно управлять сразу несколькими группами ламп.

Блиц-советы

При планировании монтажа светорегулятора следует учитывать следующее:

  1. Характер помещения. Для помещений с повышенными температурами следует выбирать устройство с встроенной вентиляционной системой и автоматическим выключателем.
  2. Покупая прибор, следует внимательно прочитать информацию о всех характеристиках устройства, нанесенных на его корпус и их соответствии внешнему виду диммера. Например, силовой провод не может быть менее 1,5 кв.
  3. Выбирать изделия лучше у известных производителей, продукция которых давно используется и не имеет нареканий.
  4. Покупая светорегуляторы, следует учитывать, что клавишные и поворотные устройства стоят намного дешевле кнопочных, сенсорных и дистанционных (управляемых при помощи пульта).
  5. Выбирать регулятор следует максимально подходящий для характеристик используемых ламп, соблюдая небольшой запас мощности.
  6. При самостоятельном монтаже светорегулятора придерживаться обязательного правила: подключать следует к фазовому проводнику разъем с маркировкой L. Ни в коем случае нельзя соединять с нулевым проводом.
  7. При выборе способа монтажа лучше проконсультироваться с квалифицированным электриком или поручить работу специалистам в случае сложной схемы.
  8. Любой тип диммера имеет порог минимальной нагрузки, составляющий ориентировочно 40 Вт. Поэтому, чтобы исключит выход из строя устройства, лампу накаливания с малой мощностью надо нагружать параллельно дополнительной нагрузкой.

Как сделать своими руками

Если вы хоть немного дружите с паяльником, тогда сделать устройство самостоятельно не составит слишком большого труда. Для работы вам понадобятся следующие элементы:

  • два резистора (переменный и постоянный);
  • провода;
  • неполярный конденсатор;
  • симистор и динистор.

Все последующие действия производят, отталкиваясь от основной схемы, предоставленной ниже:

Чтобы собрать диммер следует все детали соединить между собой таким образом, как указано на схеме. На конечном этапе все концы используемых элементов необходимо припаять к медным проводам, предварительно осуществив обязательное обезжиривание.

Принцип работы

Диммером называют устройство, которое не только может регулировать яркость освещения светодиодных ламп, но также эффективно экономит всю потребляемую электроэнергию, позволяя тем самым свести к минимуму свои денежные расходы.

Очень важно понимать, что не все светодиодные и люминесцентные лампы диммируются и могут функционировать с помощью диммера. Поэтому при выборе необходимого освещения следует заранее узнать, возможно ли дальнейшее использование такого механизма с той или иной лампой.. Помимо прочего, область применения диммера заключена в использовании данного устройства в качестве прибора, регулирующего температуру в резисторных нагревателях, и порой его применяют в электродвигателях для контроля частоты вращения механизма

Но наибольшую популярность диммер приобрёл, выступая в роли обычного выключателя или выполняя свои функции в качестве удобного светорегулятора

Помимо прочего, область применения диммера заключена в использовании данного устройства в качестве прибора, регулирующего температуру в резисторных нагревателях, и порой его применяют в электродвигателях для контроля частоты вращения механизма. Но наибольшую популярность диммер приобрёл, выступая в роли обычного выключателя или выполняя свои функции в качестве удобного светорегулятора.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Выключатель с регулятором яркости
Где заказать ремонт станков с ЧПУ и электронных плат?
