Чем опасен перекос фаз в трехфазной сети и когда он возникает?

Причины возникновения

Нарушение симметричности напряжений в трёхфазной цепи — нежелательная ситуация. Поэтому для того чтобы её устранить, необходимо понять, почему она может возникнуть. Причины перекоса фаз в трёхфазной сети сводятся к основным трём обстоятельствам:

  • неравномерное группирование потребителей;
  • отсоединение нулевого провода;
  • замыкание фазного провода на землю.

При неправильном распределении потребителей в трёхфазной трёхпроводной цепи, напряжение на них будет существенно отличаться. Потребители, обладающие наименьшим сопротивлением, окажутся под повышенным напряжением. Токоприёмники с большим значением сопротивления будут иметь напряжение, не достигающее оптимального значения.

На источниках электроэнергии неравномерное распределение напряжения по фазам скажется в виде увеличенного потребления энергии, повреждений изоляции, износа, сокращение срока службы. При использовании автономного дизельного генератора увеличится расход топлива и охлаждающего вещества.

Снижение качества электрической изоляции для потребителей чревато такими последствиями:

  • повреждение, поломка бытовых приборов или электрической проводки;
  • возникновение пожара;
  • получение травм;
  • выход из строя электроприборов.

Причины возникновения перекоса фаз

Условно причины возникновения перекоса фаз можно разделить на внешние и внутренние.

Внутренние причины связаны с потребителями электроэнергии, которые неравномерно загружают фазы сети без учета мощности однофазных электроприемников, коэффициента одновременности их включения, подключают мощные двухфазные электроприемники к бытовым розеткам.

В реальной жизни причиной перекоса фаз является неравномерность загрузки не только по величине, но и по характеру нагрузки. Нагрузка может быть активной (резистивной) — (R) или реактивной: индуктивной (L) или емкостной (С).

Внешние причины возникновения перекоса фаз могут быть связаны с неисправностями в распределительной сети (например, в высоковольтных линиях электропередач (ЛЭП) при высокой влажности и дефектах в гирляндах изоляторов или разрядников отдельных фаз) или наличием мощных потребителей, включенных на две фазы, т.е. на линейное напряжение (например, потребители тяговых сетей или электродвигатели электропоездов).

Также причины могут быть комбинированными (внешними и внутренними).

1.4.3

По режиму КЗ при напряжении выше 1 кВ не
проверяются:

1. Аппараты и проводники, защищенные плавкими
предохранителями с вставками на номинальный ток до 60 А, — по
электродинамической стойкости.

2. Аппараты и проводники, защищенные плавкими
предохранителями независимо от их номинального тока и типа, — по термической
стойкости.

Цепь считается защищенной плавким предохранителем, если его
отключающая способность выбрана в соответствии с требованиями настоящих Правил
и он способен отключить наименьший возможный аварийный ток в данной цепи.

3. Проводники в цепях к индивидуальным электроприемникам, в
том числе к цеховым трансформаторам общей мощностью до 2,5 МВ·А и с высшим
напряжением до 20 кВ, если соблюдены одновременно следующие условия:

а) в электрической или технологической части предусмотрена
необходимая степень резервирования, выполненного так, что отключение указанных
электроприемников не вызывает расстройства технологического процесса;

б) повреждение проводника при КЗ не может вызвать взрыва
или пожара;

в) возможна замена проводника без значительных затруднений.

4. Проводники к индивидуальным электроприемникам, указанным
в п. 3, а также к отдельным небольшим распределительным пунктам, если такие
электроприемники и распределительные пункты являются неответственными по своему
назначению и если для них выполнено хотя бы только условие, приведенное в п. 3,
б.

5. Трансформаторы тока в цепях до 20 кВ, питающих
трансформаторы или реактированные линии, в случаях, когда выбор трансформаторов
тока по условиям КЗ требует такого завышения коэффициентов трансформации, при
котором не может быть обеспечен необходимый класс точности присоединенных
измерительных приборов (например, расчетных счетчиков); при этом на стороне
высшего напряжения в цепях силовых трансформаторов рекомендуется избегать
применения трансформаторов тока, не стойких к току КЗ, а приборы учета
рекомендуется присоединять к трансформаторам тока на стороне низшего
напряжения.

6. Провода ВЛ (см. также 1.4.2, п. 1, б).

7. Аппараты и шины цепей трансформаторов напряжения при
расположении их в отдельной камере или за добавочным резистором, встроенным в
предохранитель или установленным отдельно.

Допустимые нормы значений перекоса

Поскольку в трехфазных сетях предотвратить и полностью устранить перекосы невозможно, существуют нормы несимметрии, в которых установлены допустимые отклонения. В первую очередь это ГОСТ 13109 97, ниже приведена вырезка из него (п. 5.5), чтобы избежать разночтения документа.

Нормы несимметрии напряжения  ГОСТ 13109-97

Поскольку, основная причина перекоса фаз напрямую связана с неправильным распределением нагрузок, существуют нормы их соотношения, прописанные в СП 31 110. Вырезку из этого свода правил также приведем в оригинале.

Вырезка из СП 31-110 (п 9.5)

Здесь необходимы пояснения в терминологии. Для описания несимметрии используются три составляющих, это прямая, нулевая и обратная последовательность. Первая считается основной, она определяет номинальное напряжение. Две последние можно рассматривать в качестве помех, которые приводят к образованию в цепях нагрузки соответствующих ЭДС, которые не участвуют в полезной работе.

Расчет токов КЗ для трехфазных сетей

Для того чтобы определить ток трехфазного короткого замыкания в соответствующих сетях, следует обязательно учитывать специфику возникновения и развития этого процесса. Прежде всего, это индуктивность, возникающая в замкнутом проводнике, из-за чего ток трехфазного КЗ изменяется не мгновенно, а нарастает постепенно в соответствии с определенными законами.

Точность производимых вычислений зависит в первую очередь от расчетов основных величин, вставляемых в формулу. С этой целью используются дополнительные формулы или специальное программное обеспечение, выполняющее сложнейшие вычислительные операции за очень короткое время.

Если же расчеты в трехфазных сетях выполняются ручным способом, в таких случаях нужные результаты про ток КЗ формула, приведенная ниже, позволяет определить с достаточно точными показателями:

Iкз = Uc/(√3*Хрез) = Uc /(√3*(Хсист + Хвн)), в которой Хвн является сопротивлением между шинами и точкой КЗ, Хсист – это сопротивление во всей системе относительно шин источника напряжения, Uc – напряжение на шинах в данной системе.

READ  Как сделать антенну для цифрового телевидения своими руками

При отсутствии какого-то из показателей, его значение определяется с использованием дополнительных формул или программ. Если же расчеты трехфазного КЗ производятся для сложных сетей с большим количеством разветвлений, в этом случае основная схема преобразуется в схему замещения, где присутствует лишь один источник электроэнергии и одно сопротивление.

Сам процесс упрощения производится в следующем порядке:

  • Складываются все показатели сопротивлений, подключенных параллельно в данной цепи.
  • Далее суммируются все сопротивления, подключенные последовательно.
  • Результирующее сопротивление Хрез определяется как сумма всех подключенных параллельных и последовательных сопротивлений.

Расчеты токов двухфазного короткого замыкания выполняются с учетом отсутствия у них симметричности. У них нет нуля, а присутствую токи, протекающие в прямом и обратном направлении. Таким образом, ток двухфазного КЗ рассчитывается последовательно, по отдельным формулам, используемым для каждого показателя.

Причины возникновения явления

Кроме различных нагрузок, опасный режим эксплуатации может возникать при обрыве нулевого провода. Эту ситуацию можно рассмотреть на примере типового силового трансформатора, обмотки которого соединены по схеме «звезда».

Обрыв нейтрали

Если разорвать цепь, обозначенную на рисунке стрелкой, линия фазы «С» фактически будет выполнять функции нулевого проводника. Именно в этом участке для прохождения тока создаются самые благоприятные условия. По классическим формулам можно посчитать эквивалентное электрическое сопротивление при параллельном соединении нагрузок:

Rэкв = R1*R2*R3/(R1*R2 + R2*R3 + R1*R3).

Если использовать для примера одинаковую величину Rн = 50 Ом, для этого участка Rэкв = 125 000 / (2 500 + 2 500 + 2 500) ≈ 17 Ом.

В новой «нейтрали» напряжение может увеличиться до максимального уровня 380 V. На такой уровень типовая бытовая техника не рассчитана. Одновременно может уменьшиться до 130 V и даже ниже напряжение в связанном контуре линии «А».

Третья типовая причина несимметричности – короткое замыкание фазы на корпус или другую часть конструкции электроустановки, соединенной с заземлением.

Несимметрия в высоковольтных сетях

На выходах генератора, созданного по схемотехнике синхронной машины, стабильность рабочих параметров обеспечивается принципом работы соответствующего оборудования. Однако в некоторых случаях не исключены искажения. Асинхронные ветрогенераторы, например, создают разные уровни напряжений.

В распределительных устройствах подобный дисбаланс – редкое явление. Однако воздушные линии электропередач не создают идеально симметричными. При больших расстояниях увеличивается длина проводников, возрастает разница электрических сопротивлений. Для корректировки по специальной технологии транспозиции устанавливают особые опорные элементы.

Асимметрия на стороне нагрузки

В этой части системы однофазный сварочный аппарат или промышленная плавильная установка способна провоцировать рассматриваемые искажения. В частном домохозяйстве нагрузки не подключают с учетом соблюдения правильной пропорциональности.

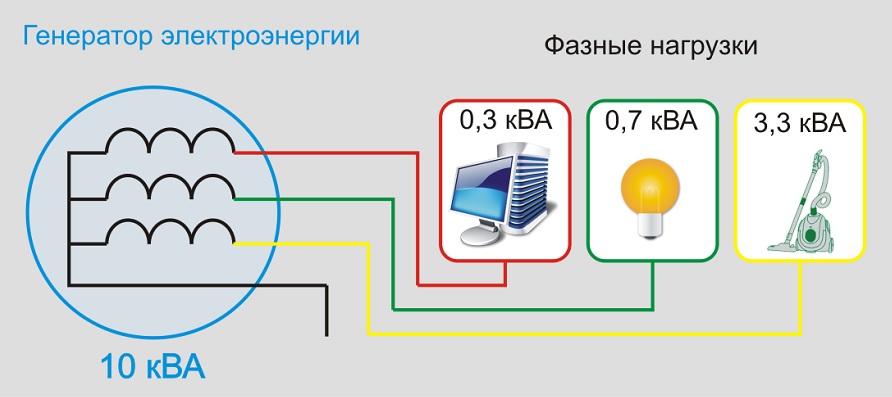

Асимметричное распределение потребителей электроэнергии по фазам

Допустимые значения

Действующими правилами ПУЭ и стандартами ГОСТ 32144-2013 установлены предельные отклонения по несимметричному распределению напряжений в сетях 380 V. Контрольные параметры определяются специальными коэффициентами. Предельные значения не должны превышать 2% (4 %) для нулевой (обратной) последовательности, соответственно.

К сведению. Отмеченные определения выражают в векторной форме. В формулах для расчетов реальную систему с имеющимися отклонениями представляют как сумму симметричных компонентов.

Также для контроля применяют максимальное допустимое отклонение измеренных фазных токов. Отдельные нормы утверждены для типовых распределительных устройств:

  • ВРУ – 15%;
  • ЩР – 30%.

Способы устранения перекоса фаз

Централизованное решение, позволяющее устранить перекос фаз, отсутствует, так как невозможно обязать всех потребителей подключать одновременно нагрузки, равные по величине и характеру.

Традиционно для обеспечения заданного напряжения на каждой из фаз традиционно используются стабилизаторы напряжения. В бытовых условиях применяют однофазные стабилизаторы напряжения, которые обеспечивают защиты отдельных электроприемников или небольшой их группы. В промышленных условиях используются трехфазные стабилизаторы напряжения различной мощности, которые  конструктивно состоят из трех однофазных стабилизаторов напряжения. Принцип их действия таков, что они реагируют на отклонения на каждой отдельно взятой фазе и поднимают или опускают напряжение до необходимого уровня на своей фазе, провоцируя изменения напряжений на двух других фазах и являясь, таким образом, вторичной причиной возникновения перекоса фаз. Из изложенного выше ясно, что трехфазные стабилизаторы напряжения фактически не решают поставленную перед ними задачу, так как сами провоцируют несимметрию трехфазной системы. Помимо своего основного недостатка трехфазные стабилизаторы напряжения потребляют значительное количество электроэнергии и требуют значительных сервисных расходов, так как обладают низкой надежностью – и электромеханические, и электронные стабилизаторы напряжения  имеют быстроизнашивающиеся и часто отказывающие детали.

Последствия перекоса фаз

Последствия перекоса фаз проявляются в увеличении электропотребление из сети; в неправильной работе электроприемников, их сбоях, отказах, отключениях, перегорании предохранителей, износе изоляции.

Условно негативные последствия перекоса фаз можно разделить на три группы:

1. Последствия для электроприемников (приборов, оборудования), связанные с их повреждениями, отказами, увеличением износа, уменьшением периода эксплуатации.

а) последствия для однофазных электроприемниковНизкое напряжение вызывает неправильную работу однофазных потребителей: тусклый свет осветительных приборов, длительный нагрев нагревательных приборов, длительный запуск двигательных приборов, сбои в работе компьютеров и т.д. Высокое напряжение вызывает отказы электроприемников из-за износа изоляции, отключение их защитными устройствами, перегорание предохранителей.

б) последствия перекоса фаз для трехфазных электроприемниковОсновную часть трехфазных потребителей (потребителей, питающихся от линейного напряжения) составляют электродвигатели, которые приводят в действие погружные и фекальные насосы, приводы автоматических ворот, станочное оборудование и т.д.  Система управления и контроля запуска таких трехфазных потребителей, как правило, подключается к фазному напряжению. При перекосах фаз система управления запуском (СУЗ) электродвигателя, которая контролирует длительность и факт запуска, работает неустойчиво, т.е. спонтанно выдает команды на его пуск или останов.  Диапазон изменения фазного напряжения жестко регламентируется эксплуатационной документацией (как правило, не допускается перекос более ± 7,5 ÷ 10 % от номинала). Если перекос превысил допустимый предел, то СУЗ дает сбой. При восстановлении уровня фазного напряжения происходит очередной запуск и так далее.Известно, что режим «пуска в ход» асинхронного двигателя характеризуется кратковременной работой обмоток статора в режиме короткого замыкания (КЗ), т.е. в момент включения двигатель потребляет гораздо больше энергии, чем в процессе работы. Естественно, что частые повторные пуски будут вызывать значительный перегрев изоляции и существенно увеличивать электропотребление из сети. Возможные негативные последствия такого режима работы — либо отказ в запуске, либо отказ оборудования вследствие перегорания обмоток двигателя.

READ  Инверторные стабилизаторы - новый растущий тренд на рынке

2. Последствия для источников электроэнергии: увеличение энергопотребления, увеличение потерь электроэнергии при питании от госсети; при питании от  трехфазного автономного источника – механические повреждения (повреждения подшипников валов, подшипниковых щитов генератора и приводного двигателя, закоксовывание форсунок), уменьшение периода эксплуатации источника, увеличение его износа, повышенный расход топлива, масла, охлаждающей жидкости.

3. Последствия для потребителей, связанные с безопасностью, так как ухудшение качества изоляции может привести к:— электротравматизму;— возгоранию электропроводки или электроприемников;а также последствия, связанные с увеличением расходов на:— электроэнергию;— расходные материалы для генератора;— ремонт электроприемников, поврежденных вследствие перекоса фаз;— приобретение новых электроприемников, отказавших вследствие перекоса фаз.

Основные характеристики ДГР

Дугогасящий реактор (ДГР) – это электрический аппарат, предназначенный для компенсации емкостных токов в электрических сетях с изолированной нейтралью, возникающих при однофазных замыканиях на землю (ОЗЗ). Главным нормативным документом регламентирующим работу, установку и надстройку ДГР является Р 34.20.179.

Дугогасящие реакторы должны подключаться к нейтралям трансформаторов, генераторов или синхронных компенсаторов через разъединители. В цепи заземления реакторов должен быть установлен трансформатор тока. Рекомендуемые схемы подключения ДГР представлены на рис. 4.



Рисунок 4 – Схема подключения ДГР: а) подключение ДГР к трансформаторам СН; б) подключение ДГР к нейтрале силового трансформатора

Индуктивность ДГР подбирается из условия равенства емкостной проводимости сети и индуктивной проводимости реактора. Таким образом, происходит компенсация ёмкостного тока. Ёмкостный ток суммируется в месте замыкания равным ему и противоположным по фазе индуктивным, в результате остается только активная часть, обычно очень малая, это утечки через изоляцию кабельных линий и активные потери в ДГР (как правило, не превышают 5 А), которой недостаточно для возникновения электрической дуги и шагового напряжения. Токоведущие цепи остаются неповреждёнными, потребители продолжают снабжаться электроэнергией.

Современные ДГР имеют различные конструктивные особенности и производятся для огромного диапазона мощностей. В таблице 2 приведен ряд параметров дугогасящих реакторов разных производителей.

Таблица 2 – Параметры ДГР

Тип реактора

РДМР

РЗДПОМ

РУОМ

ASR, ZTC

TRENCH

Охлаждение

Масляное

Масляное

Масляное

Масляное

Масляное,

сухое

Исполнение

Одинарное

Одинарное

Одинарное

Одинарное, комб-ное

Одинарное, комб-ное

Класс напряжения,

кВ

6, 10

6, 10,

20, 35

6, 10

6, 10,

20, 35

6, 10,

20, 35

Кратность регулирования

8–25

5

10

10

10

Диапазон мощностей,

кВА

300–820

(1520)

120–1520

90–1520

50–8000

100–1000

При выборе дугогасящего реактора рекомендуется следующий порядок; определяется максимальный емкостный ток замыкания на Землю; определяется суммарная мощность реакторов из условия полной компенсации емкостного тока (резонансная настройка); определяется число реакторов (если IС > 50 А, рекомендуется применять не менее двух реакторов);

Меры защиты

Для того чтобы трехфазная сеть работала симметрично и напряжение на каждой цепи было в норме, следует использовать специальные приборы. Чаще всего выполняют установку стабилизатора напряжения. В быту используются однофазные устройства, которые способны защитить электроприборы и технику. А в промышленности применяется трехфазный стабилизатор, который состоит из трех однофазных устройств. Но полностью устранить перекос такие защитные устройства не могут, так как за ними закреплена только одна фаза и они выравнивают напряжение только в ней.

Поэтому трехфазная сеть не может полностью защититься от подобного явления стабилизаторами, а также ликвидировать их причину и последствия. Бывают случаи, когда эти устройства сами являются причиной неравномерного и неправильного распределения энергии. Исправить подобную проблему можно благодаря альтернативной технологии, которая способна выравнивать напряжение на всех фазах цепи.

Трехфазная сеть защищается от несимметрии такими способами:

  • правильный проект электроснабжения с учетом возможных нагрузок;
  • применение приборов, которые способны автоматически выравнивать нагрузку;
  • изменение в существующей цепи схемы потребления энергии (в случае, когда каждая фаза ранее не рассчитывалась на перегрузку);
  • в самых критических ситуациях необходимо сменить мощность потребителей.
  • установка специального реле контроля фаз и напряжения, которое отключает питание, если обнаружит нессимметрию (на фото ниже).

Таким способом перекос в трехфазной электросети можно исключить и защитить свои электрические приборы от поломки. Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели, чем опасен перекос фаз в трехфазной сети и как защититься от этого явления в домашних условиях. Надеемся, предоставленная информация была для вас полезной и интересной!

Будет полезно прочитать:

  • Как собрать трехфазный электрощиток
  • Как пользоваться токовыми клещами
  • Низкое напряжение в сети — что делать

Защита в однофазной сети

В данном случае повлиять на внешние проявления системы электроснабжения не представляется возможным, например, если фазы перегружены, потребители электроэнергии не могут исправить ситуацию. Все, что можно сделать, это обезопасить электрооборудование путем установки реле напряжения и однофазного стабилизатора.

Имеет смысл установить общее стабилизирующее устройство на всю квартиру или дом. В этом случае необходимо высчитать максимальную нагрузку, после этого добавить запас 15-20%.. Это запас на будущее, поскольку со временем количество электрооборудования может увеличиться.

Совсем не обязательно подключать к стабилизатору сети все оборудование, некоторые виды приборов (например, электропечи или бойлеры), могут быть подключены к реле напряжения (через АВ) напрямую. Это позволит сэкономить, поскольку устройства меньшей мощности стоят дешевле.

Меры защиты

Для того чтобы трехфазная сеть работала симметрично и напряжение на каждой цепи было в норме, следует использовать специальные приборы. Чаще всего выполняют установку стабилизатора напряжения. В быту используются однофазные устройства, которые способны защитить электроприборы и технику. А в промышленности применяется трехфазный стабилизатор, который состоит из трех однофазных устройств. Но полностью устранить перекос такие защитные устройства не могут, так как за ними закреплена только одна фаза и они выравнивают напряжение только в ней.

READ  Электромагнитные пускатели пм12: опасайтесь подделок

Поэтому трехфазная сеть не может полностью защититься от подобного явления стабилизаторами, а также ликвидировать их причину и последствия. Бывают случаи, когда эти устройства сами являются причиной неравномерного и неправильного распределения энергии. Исправить подобную проблему можно благодаря альтернативной технологии, которая способна выравнивать напряжение на всех фазах цепи.

Трехфазная сеть защищается от несимметрии такими способами:

  • правильный проект электроснабжения с учетом возможных нагрузок;
  • применение приборов, которые способны автоматически выравнивать нагрузку;
  • изменение в существующей цепи схемы потребления энергии (в случае, когда каждая фаза ранее не рассчитывалась на перегрузку);
  • в самых критических ситуациях необходимо сменить мощность потребителей.
  • установка специального реле контроля фаз и напряжения, которое отключает питание, если обнаружит нессимметрию (на фото ниже).

Таким способом перекос в трехфазной электросети можно исключить и защитить свои электрические приборы от поломки. Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели, чем опасен перекос фаз в трехфазной сети и как защититься от этого явления в домашних условиях. Надеемся, предоставленная информация была для вас полезной и интересной!

Будет полезно прочитать:

Одним из выдающихся благ цивилизации является электричество. Благодаря тому, что это открытие в наше время так распространено, жизнь общества в целом, и каждого человека в отдельности, значительно упростилась и стала более комфортной.

Вместе с тем, время от времени, в электросети могут возникать трудности, требующие решения. Одной из проблем многих частных владений, общественных заведений и производственных мощностей является перекос фаз.

Причины возникновения

В большинстве случаев к этому аварийному режиму приводит неравномерное распределения нагрузки — когда одна или две фазы перегружены. В этом случае высокие токи потребления на них приводят к неизбежному увеличению напряжения на других фазах.

Нередко, причиной несимметрии напряжения сети является неполнофазный режим, опасный не только для нагрузок с питающим напряжением 220 В, но и для трехфазного оборудования. Так, отсутствие одной фазы в линии может привести к возрастанию токов в остальных.

Обрыв нулевого провода. Режим работы линии при отсутствии рабочего нуля (N) можно отнести к разряду неполнофазных. Нарушение соотношений токов нагрузки на в таких случаях неизбежно вызывает изменение фазных напряжений (Uф). Отклонения напряжений зависит от соотношения мощностей нагрузки по фазам. В некоторых случаях Uф может достигать линейных значений (380 В).

Замыкание одной из фаз с рабочей нейтралью («нулем») и несработка по каким-либо причинам автомата защиты (неисправность, большая длина участка линии между местом КЗ и автоматом и пр.). В этом случае также происходит увеличение Uф на других проводниках.

Как исправить проблему с перекосом фаз

Представленные ниже специализированные устройства выбирают с определенным запасом по мощности (20-25%). Это продлит срок службы оборудования, упростит перемещение техники и подключение новых нагрузок. Для экономии средств можно создать защиту только для отдельных групп потребителей.

Стабилизатор

Такие аппараты можно использовать для поддержания заданного уровня напряжения в одной или трех фазах. Как правило, дополнительно обеспечивается фильтрация импульсных помех. Дорогие модели формируют на выходе сигнал с минимальными искажениями синусоиды.

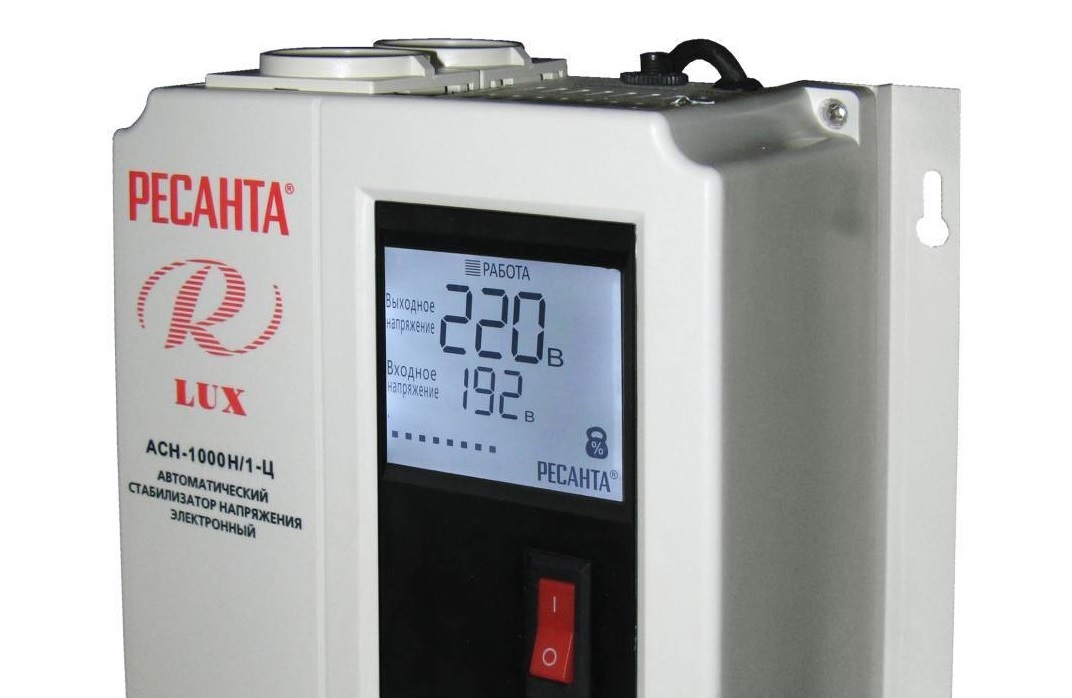

Современный электронный стабилизатор с индикацией рабочих параметров на ЖКИ экране

Симметрирующий трансформатор

Технику этой категории в соответствующем исполнении применяют в одно,- и трехфазных сетях. С ее помощью:

  • обеспечивают одинаковое распределение нагрузки для источника электропитания вне зависимости от реального распределения токов по фазным линиям;
  • предотвращают падение напряжения (сглаживают переходной процесс) при подключении мощных двигателей и других изделий с индуктивными характеристиками;
  • оптимизируют потребление электроэнергии, когда нагрузка отличается выраженными реактивными параметрами внутреннего сопротивления.

Вместо симметрирующего трансформатора для устранения перекоса применяют комплекты конденсаторов. Также используют комбинированное включение емкостных/ индуктивных компенсационных элементов.

Что это такое, и как его исправить?

Что такое перекос фаз: Перекос фаз – это состояние электрической сети, при котором одна или две из трех фаз нагружены сильнее, чем остальные. При этом наблюдается значительное снижение мощности трехфазных электрических приборов, преимущественно двигателей и трансформаторов. Но это, что касается промышленных сетей.

В бытовых условиях перекос наблюдается более выражено, при этом может даже возникать риск выхода из строя электроприборов с преобладающей реактивной нагрузкой. К таким относятся компрессоры холодильников, вентиляторы, приборы с простыми силовыми трансформаторными источниками питания. То все то, что не имеет четкой гальванической развязки с сетью и схему защиты от перенапряжений и просадок.

Большинство сетей являются трехфазными. Если в них нагрузка распределена неравномерно, в следствии чего одна или две фазы перегружены, а третья (или же две) недогружена, происходит перекос. На практике это может выглядеть следующим образом: подавляющее большинство однофазных нагрузок питаются от одной фазы, тогда как остальные могут быть вовсе не задействованы либо использоваться по минимуму.

Наиболее часто встречаются ситуации неисправности, в которых при подключении электропитания к трансформаторам не учитывается их потребляемая мощность. Таким образом, бывает, что физически фазы имеют приблизительно одинаковое количество подключений, но вот потребляемая этими подключениями мощность существенно отличается.

Сосредоточие на одной из фаз приборов с высоким потреблением электричества неизбежно вызывает неравномерную нагрузку между фазами

То же самое можно сказать и об общественных и промышленных объектах – во всех случаях очень важно следить за равномерным распределением нагрузки между имеющимися фазами, это позволит предотвратить возникновение сложностей
