Паяльная станция своими руками

Способ №2. Бесконтактная паяльная станция

Как показывает практика, далеко не всегда нагревом жала можно воздействовать на любые элементы платы, к примеру, к тем же smd деталям крайне трудно подобраться. В таких ситуациях используется паяльный фен, направляющий поток горячего воздуха на  ножки.

Несмотря на схожесть, переделать обычное устройство для сушки волос в инфракрасную станцию не получится, так как рабочая температура должна достигать 500 — 800ºС. Для сборки такой паяльной станции вам понадобится компрессор для подачи воздуха, нагревательный элемент, корпус для элементов управления, сопло, понижающий трансформатор, выпрямитель, блок управления скоростью подачи воздуха.

Принципиальная схема такой паяльной станции приведена на рисунке ниже:

Рис. 2: электрическая схема термофена

Принцип действия паяльной станции основан на воздействии инфракрасного излучения от нагревательного элемента непосредственно в область пайки. Компрессор подает воздух от нагревателя через сужающееся сопло, создавая эффект турбины, производительность насоса желательно обеспечить в пределах от 20 до 30 л в минуту.

При изготовлении инфракрасной станции существует два способа для ее выполнения —  ручная модель или стационарная. Первый вариант подходит в тех ситуациях, когда корпус ИК паяльной предвидится относительно небольших размеров и будет удобно помещаться в руке. Второй способ подойдет для крупногабаритных приспособлений, в которых станция установлена неподвижно, а заготовка перемещается под соплом.

Рассмотрим такой пример изготовления паяльной станции бесконтактного типа:

  • Намотайте нагревательную спираль из нихромовой проволоки, в данном случае используется диаметром 0,8мм. Можете взять и другой вариант, к примеру, от электрической плиты.
  • Для намотки используйте жесткий каркас, укладывайте витки вплотную, но не делайте нахлестов и следите за тем, чтобы не закоротить намотку. Чем меньше диаметр проволоки у вас получится, тем эффективнее будет идти нагрев, достаточно будет спирали с наружным диаметром 8 – 10 мм.
  • В данном примере изготавливаются несколько спиралей, соединяемых параллельно для повышения температуры нагрева.
  • Установите полученную спираль на цилиндрический каркас из негорючего материала.

Рисунок 4: поместите спирали на диэлектрический элемент

Предварительно удалите с каркаса все лишнее но если он уже готов, можете сразу осуществлять намотку.

  • Изготовьте металлический стакан для нагревательного элемента, в этом примере изготовления паяльной станции мы сделаем его из корпуса пальчиковой батарейки.

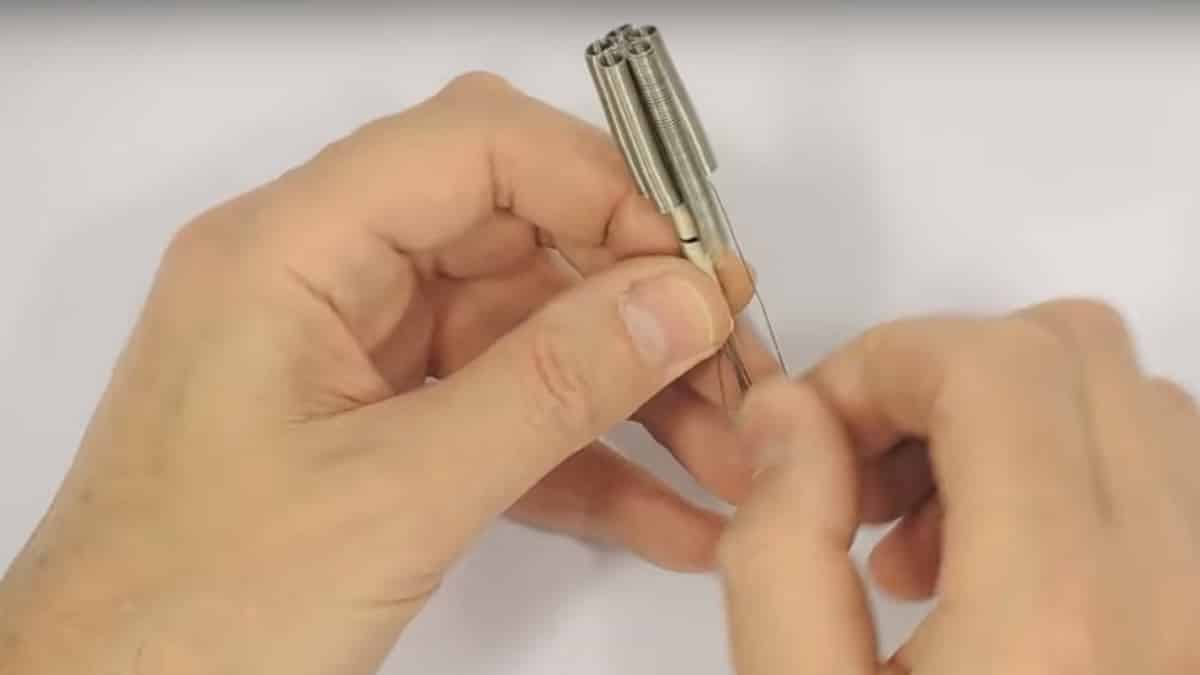

  • Из куска телескопической антенны от радиоприемника сделайте сопло, один край которого нужно расплескать и надеть на шайбу.
  • Прикрутите шайбу сопла к стакану из батарейки при помощи соразмерных болтов.
  • Поместите внутрь стакана между спиралью и стенками термоизоляционный материал, чтобы предотвратить перегревание наружных деталей.
  • Соберите диодный мост из четырех полупроводниковых элементов, если под рукой уже есть готовая сборка, можете использовать и ее.
  • Изготовьте блок питания из понижающего трансформатора и выпрямительного агрегата, ваша задача получить на выходе низкое напряжение для снижения вероятности поражения электротоком. В рассматриваемом примере получается около 10 – 15В, мощность трансформатора составляет 150Вт. Аналогичная модель может браться с готового оборудования.
  • Корпус для паяльной станции мы изготовим из обычной пластиковой бутылки. В данном примере нам нужен прозрачный пластик, так как в нем легче подключать блок питания, нагнетатель воздуха и плату управления.
  • Подключите куллер и нагревательную спираль к выводам блока питания, подсоедините регулятор напряжения.

Регулировка мощности теплового потока может осуществляться либо по скорости подачи воздуха, либо по уровню напряжения, подаваемого на нагреватель.

Подключите шнур питания к выводам трансформатора – паяльная станция готова к использованию.
Рис. 9: паяльная станция готова

Шаг 5. Пайка компонентов

После того, как вы получили печатную плату, пришло время припаять компоненты на неё, чтобы сделать конечный продукт. В этом нет ничего сложного. Просто держите распечатку схемы перед собой и начинайте размещать компоненты по одному на печатной плате. Убедитесь, что после завершения этого шага нет короткого замыкания по питанию и заземлению.

Одна вещь, которую стоит пояснить, заключается в том, что значения конденсаторов не обязательно должны быть идеальными. Нечто близкое к тем величинам, что мы обсуждали выше, вполне будет работать. То же самое касается резисторов. Но сохраните значения R1 и R2 LM317.

Одна вещь, которую вы можете найти странной, что у arduino, который мы сделали, есть две кнопки сброса. На самом деле, когда разрабатывали макет, использовали четырехконтактную кнопку для справки. Но во время пайки стало понятно, что у нас её нет. Поэтому мы припаяли 2 двухполюсных переключателя сброса на место. Там нет ничего особенного.

Принцип действия и варианты реализации

Принцип работы паяльной станции заключается в способности устройства регулировать температуру нагрева и поддерживать ее в установленных пределах на протяжении всего процесса.

Разумеется, реализация всех вышеперечисленных функций задача не из простых, поэтому изготовление полноценного аналога под силу опытным электрикам, имеющим должное оборудование и опыт сборки электронных схем, изготовления печатных плат.

Поэтому сначала мы разберем относительно простые варианты изготовления, регулировка температуры в которых осуществляется вручную. Но и таких паяльных станций вполне достаточно, чтобы выполнить качественную  пайку деталей, ориентируясь только по внешним признакам работы жала.

Шаг 1 — Делаем контактный паяльник

Этот вариант можно назвать самым простым и довольно бюджетным. Данная конструкция регулирует напряжение на паяльнике, соответственно изменяя и температуру жала. Но при этом способе регулировки нету обратной связи с жалом, то есть о его температуре мы можем судить только по внешним показателям. Однако и это существенно улучшает качество пайки. Если вы планируете соединять крупные детали, то мощность, подаваемую на паяльник, можно увеличить, если же более мелкие, то уменьшить, что очень удобно.

В качестве регулятора напряжения советуем использовать диммер для освещения (светорегулятор). Единственный недостаток данной идеи самодельной паяльной станции — это слишком большой диапазон для установки температур. Ведь мощность в диммере регулируется почти от 0 до максимума, в то время как нам не нужно убавлять мощность больше чем в 2 раза. Но можно переделать схему, добавить резистор «тонкой настройки» в дополнение к основному.

Схема сборки паяльной станции в домашних условиях:

В этой схеме использован выпрямительный мост, что позволит поднять напряжение со стандартных 220 вольт на входе до 310 Вольт на выходе нашей самодельной паяльной станции. Это будет актуально сделать для тех домашних мастеров, у которых электрическое напряжение в доме низкое, из-за чего паяльник не нагревается до рабочей температуры. При отсутствии в наличии диммера, можно собрать его самостоятельно, как это сделать, и что для этого надо мы рассматривали в нашей статье про самодельный светорегулятор.

Общие характеристики и принцип работы паяльной станции

Анатомия паяльной станции достаточно проста и максимально отвечает необходимым условиям: аккуратная, «умная» пайка элементов. Сердце прибора − блок питания, внутри которого находится трансформатор, выдающий напряжение двух вариантов 12 или 24 Вольта. Без этого элемента все системы станции были бы бесполезны. Трансформатор отвечает за регулировку температуры. Блок питания снабжён терморегулятором и специальными кнопками запуска прибора.

С помощью блока управления также может быть реализована функция запоминания температуры и программирования кнопок. Мастера «прокачивают» прибор, используя процессор, благодаря которому появляется возможность измерять температуру в ходе пайки.

Вариация самодельного паяльника для микросхем

Разберём особенности работы термовоздушной паяльной станции: поток воздуха с помощью специальных спиралевидных или керамических элементов (они находятся прямо внутри трубки термофена) нагревается, а затем через специальные насадки направляется в точку пайки. Такая система позволяет нагреть необходимую поверхность равномерно, исключив точечную деформацию.

В качестве ещё одного дополнительного элемента может выступать специальный инфракрасный нагреватель. Принцип его похож на работу термофена, он нагревает не место стыка, а определённую площадь. Однако, в отличие от термофена, здесь отсутствует поток тёплого воздуха. Профессиональные паяльные станции могут оборудоваться специальными сопутствующими инструментами, оловоотсосами и вакуумными пинцетами.

READ  Проверяем аккумулятор мультиметром: полезные советы

Бюджетная инфракрасная паяльная станция своими руками – возможно ли это

Не каждый может запросто заплатить 20000 руб. и более за подобное оборудование. А если к тому же паять требуется нечасто, то смысла приобретать заводскую ПС и вовсе нет. Попробуем рассмотреть вариант, при котором у вас в руках окажется бюджетный инфракрасный паяльник, сделанный своими руками.

Иллюстрация Описание действия
Нам потребуется обычный автомобильный прикуриватель. Разбираем его, оставив только спираль на шпильке. Она станет основой нашего ИК паяльника.
Разбираем паяльник, купленный в магазине за 100 руб. Такое изделие использовать по прямому назначению нельзя, а вот для нашей цели оно подходит идеально. Оставляем изоляторы и, присоединив спираль прикуривателя, устанавливаем получившуюся конструкцию внутрь корпуса паяльника.
Нужно приварить к корпусу паяльника спираль прикуривателя. Если нет возможности воспользоваться подобным аппаратом, можно использовать «холодную сварку».


Вот так производится работа нашей инфракрасной паяльной станции. Многие могут сказать, что необходим регулятор напряжения, однако, это заблуждение. Редакция Seti.guru пришла к выводу, что проще и удобнее для регулировки интенсивности нагрева приближать или отодвигать спираль. Но…
…если Вам кажется, что регулировка необходима, можно включить в схему вот такой диммер. Не возбраняется и установка кнопки включения на ручку паяльника, но в этом случае в схему придётся включить реле. В противном случае кнопка моментально сгорит.

Самодельная паяльная ИК станция своими руками – это очень просто, как вы могли убедиться.

Инструменты и материалы

Понадобятся привычные инструменты для работы с пластиком и лёгким металлом:

  • мелкозубчатая ножовка, пригодная для работы по алюминию;
  • крупнозубчатый лобзик, чтобы поправить корпус будущей паяльной станции;
  • мелкие надфили всех размеров, которые только доступны;
  • ножовка по металлу.

Как и при создании любого радиоэлектронного инструмента, незаменимы комплект изолированных проводников, рулон качественной изоленты и комплект материалов для пайки.

При этом нет уверенности, что конструкторы модуля задумывались о потребностях конечного потребителя.

Ключевым аспектом такого метода конструирования является то, что отдельные модули соединяются быстроразъёмными соединениями. Это облегчает начальное конструирование, но значительно снижает итоговую надёжность конструкции.

Для соединения обычно применяются штепсели малых калибров. Такие соединители облегчают макетное конструирование, но совсем ненадёжны. Лучшим способом соединения модулей после первоначальной отладки является соединение медными проводниками с помощью пайки.

Для чего нужна паяльная станция: области применения

Обычный паяльник может разогреваться до 400°С. Такая температура вполне подходит для пайки проводов или ремонта микросхем времён СССР. Но если нужно работать с новыми печатными SMD-платами, нужен совершенно другой температурный режим – 260−280°С. В противном случае место замены одной радиодетали мастер испортит несколько элементов вокруг. Здесь и приходит на помощь паяльная станция, которая позволяет настроить оптимальную температуру.

Полезная информация! Работа с паяльной станцией (ПС) требует некоторых навыков. Поэтому перед тем как выбрать паяльную станцию и использовать её для ремонта дорогостоящего и сложного оборудования, стоит потренироваться на ненужных печатных платах. В противном случае есть риск окончательно испортить технику.

Такие ПС являются многофункциональными – можно разогреть печатную плату, тогда выпаять элемент будет проще

Особенности

Схемотехника микроконтроллерных устройств на базе платформы Arduino долгое время была полностью открыта. В последнее время уже невозможно остановить распространение микроэлектронных устройств на базе Arduino по системе удалённых почтовых продаж. Более того, в рамках этой платформы активно распространяются микроконтроллеры конкурентов – SM32 м ESP.

Такое богатство выбора резонно вызывает интерес домашних мастеров — как на базе готового набора собрать что-нибудь полезное в быту. Учитывая, что интерес проявляют радиомастера, неудивительно, что большинство самоделок касается технологий монтажа радиоэлектронных компонентов.

Внутри паяльной станции находится полноценный «мозг», умеющий управлять температурой инструмента, но ему требуется сигнал от датчика температуры.

Существует три принципиально отличающиеся технологии паяльников с датчиками:

  • с терморезистором;
  • с термопарой;
  • инфракрасная.

Первые недороги и широко распространены. Терморезистор, как правило, представляет собой всего лишь кусочек проволоки, изготовленной из особого материала. Это дёшево, но не обеспечивает должного качества измерения температуры.

Термопара, наоборот, обеспечивает крайне точное измерение. Но для этого в комплекте с термопарой нужно использовать специальный усилитель сигнала, калибрующий выходной сигнал согласно стандартам.

При возможности выбора всегда рекомендуется вариант с термопарой. Контроллеры, управляющие такими устройствами, не только технически сложнее, они точно отображают температуру жала паяльника. У них обычно есть цифровой индикатор, ориентируясь на который можно дозировать нагрев паяльника.

Шаг 2. Необходимые компоненты

Компоненты, которые вам нужны для этого проекта. Везде, где количество не указано, считайте его единственным.

  • Микроконтроллер Atmel Atmega328p-pu
  • 28-контактная база IC
  • 16 МГц кварцевый генератор
  • конденсатор 22 пФ — 2 шт.
  • конденсатор 100 нФ — 4 шт.
  • Электролитический конденсатор 100 мкФ — 3 шт.
  • 3 мм красный светодиод — 2 шт.
  • 330E 1/4W резистор — 2 шт.
  • 240E 1/4W резистор — 1 шт.
  • 390E 1/4W резистор — 1 шт.
  • 10K 1/4W резистор — 1 шт.
  • Кнопка для сброса
  • Диод общего назначения 1N4007
  • Линейный регулятор напряжения 7805
  • Линейный регулятор переменного напряжения LM317
  • DC разъем мама
  • 2-контактный винтовой клеммный блок
  • много разъемов «папа» и «мама»

Кроме всего вышеперечисленного для своей собственной Arduino Uno вам также понадобится паяльное оборудование и некоторые аппаратные средства, чтобы облегчить жизнь.

Вам также понадобится программатор USBASP ICSP или конвертер USB в TTL, такой как FTDI для программирования Arduino с вашего компьютера.

Вот проектная спецификация от компании Easyeda:

Собираем все компоненты и переходим к следующему шагу.

Паяльник на базе энергосберегающей лампы

Домашние умельцы разработали еще одну схему создания импульсного паяльника — из энергосберегающей лампы. Сама лампа в конструкцию не входит, потребуются ее комплектующие.

Схема для сборки паяльника на базе энергосберегающей лампы

Перечень необходимых узлов и материалов:

  • Преобразователь (или балласт) от люминесцентного светильника.
  • Трансформатор с 220 вольт на любое низкое напряжение.
  • Медная проволока толщиной 2-3 миллиметра.
  • Крепеж.
  • Провода.
  • Сетевой шнур с вилкой.

В схему балласта от люминесцентного светильника вмешиваться не следует, она будет работать «как есть». Стабильность работы устройства и его безопасность обеспечивается средствами электронной схемы — терморезистор защитит от перегрева, а предохранитель — от короткого замыкания.

Первичная обмотка рабочего трансформатора подключается к выходным контактам балласта

Рабочий трасформатор следует намотать на любом доступном ферритовом кольце. Первичная обмотка содержит 10-120 витков прбода толщиной 0,5 мм.

Устройство электропаяльника

Вторичная- это один виток толстой медной проволоки сечением 3-3,5 мм2 К ней на болтовых или цанговых зажимах крепится жало из V- образного куска медной проволоки диаметром 1,5-2 мм.

Рукоятка и корпус выполняется из любого доступного материала.

Из шариковой ручки

Сделать мини-паяльник дома своими руками можно, используя и обыкновенную шариковую ручку. Но это, конечно, не единственный материал, который понадобится.

Процесс изготовления такого мини-паяльника тоже предполагает применение резистора МЛТ. От него отрезают ножку, и в появившейся в результате этого чашечке высверливают отверстие диаметром 1 мм.

В резисторе советского производства (точнее говоря, в его керамическом корпусе) уже есть готовое сквозное отверстие приблизительно такого же диаметра, и именно в него нужно вставить медное жало паяльника.

На следующем этапе нужно взять приготовленную заранее проволоку и загнуть в кольцо. Ещё один важный элемент в этой конструкции — маленькая прямоугольная плата из текстолита. К ней нужно припаять провода, а кольцо из проволоки следует припаять к резистору. После этого жало нужно установить в подготовленное отверстие.

READ  Подробная инструкция как поменять выключатель

Затем мастер должен положить изоляционную прокладку вокруг нагревающихся частей будущего инструмента. Для стабильной работы их изоляция должна быть надежной. А провода в свою очередь должны обладать температурным запасом, чтобы не перегреваться. И только после обеспечения качественной термоизоляции инструмент можно поместить в пластиковый корпус шариковой ручки.

С помощью такого устройства вполне реально паять различные микросхемы с шагом 0,5 мм или меньше. При этом для работы, как и в случае с обыкновенным паяльником, понадобится припой и флюс. Кроме того, периодически жало самодельного мини-паяльника необходимо зачищать или менять.

Для чего нужна паяльная станция

Паяльная станция, в отличие от простого паяльника, – система более усовершенствованная. Она позволяет спаять мелкие детали, такие, к примеру, как SMD-компоненты, контролировать нагрев на табло, программировать кнопки. Кроме того, благодаря бесконтактной системе пайки перегрев соседних элементов здесь исключён.

Благодаря «умному» блоку управления можно задать необходимые настройки температуры, включить и выключить систему нажатием одной кнопки

Паяльная станция бесконтактного типа относится к современным системам пайки. К примеру, нагрев с помощью термофена помогает мастерам в ремонте бытовых электроприборов и мобильников. А вот с помощью ИК-систем можно производить монтаж и демонтаж микросхем (даже формата BGA).

Термовоздушная паяльная станция: нюансы изготовления своими руками

Работа по изготовлению самодельной паяльной станции с феном своими руками производится в несколько этапов. Сначала конструируется термофен, после − блок управления, а затем станция собирается и настраивается. При этом сам термофен можно приобрести в магазине или на интернет-ресурсах. Стоимость его невысока, а работу по изготовлению ПС такое приобретение сильно упростит. Однако лучше всего изготовить своими руками фен для пайки, который не требует электронного блока управления. В работе он достаточно удобен, а стоимость деталей для его сборки стремится к нулю. Нам потребуется:

  • стеклянная трубка от электрокамина;
  • нихромовая спираль оттуда же;
  • силиконовый шланг;
  • тонкая стеклянная трубка;
  • старый, можно нерабочий паяльник.

Разберёмся пошагово с использованием примеров, как выполняется эта работа.

Паяльная станция своими руками: пошаговая инструкция

Иллюстрация Выполняемое действие
Внутрь стеклянной трубки от электрокамина вставляем нихромовую спираль от него же. Одну сторону придётся растянуть так, чтобы контакты выходили на один край трубки.
Закрепляем простой изолентой протянутую снаружи вдоль стеклянной трубки нихромовую нить. Теперь нужно надеть корпус паяльника со стороны концов спирали так, чтобы с краю остались контакты, к которым мы присоединим питание. Сами контакты лучше защитить изоляторамиот того же старого паяльника, оставшимися после его разборки.
Соединяем силиконовую и тонкую стеклянную трубку. Стеклянную помещаем внутрь корпуса паяльника. Именно по этим трубкам будет поступать воздух.
Собранную воедино конструкцию обматываем слоем лакоткани. Это делается для того, чтобы можно было свободно держать наштермофен в руках. Подобный материал продаётся в любом магазине хозяйственных товаров.
Вот практически и всё, воздушная паяльная станция готова. Остаётся подать воздух (жёлтая стрелка) и питание 220В (красная стрелка). Воздух можно подать с помощью обычного аквариумного компрессора.

Как видим, процесс изготовления такого термофена довольно прост при минимальных затратах. Если же говорить об оборудовании заводского исполнения, купить паяльную станцию с феном можно по стоимости около 5000 руб. Согласитесь, неплохая экономия. Если всё же решено приобрести подобный прибор, прежде чем это сделать, следует разобраться, как паять феном от паяльной станции. В этом поможет наша видеоинструкция.

Как пользоваться паяльной станцией с термофеном: видеоинструкция

Надеемся, что после просмотра видеоурока у наших читателей не осталось вопросов по пользованию термовоздушной ПС. Подводя итог этому разделу, предлагаем ознакомиться с несколькими схемами паяльных фенов, которые можно собрать самостоятельно.

Простые схемы паяльных фенов своими руками

Здесь редакция Seti.guru представляет вашему вниманию схемы простейших термофенов, а также пример того, как изготовить корпус для него.

Особенности выбора паяльника

Для собираемой своими руками паяльной станции на основе микроконтроллеров ардуино необходим паяльник, отвечающий следующим требованиям:

  • Наличие качественного несгораемого покрытия жала;
  • Наличие в комплекте поставки паяльника 5 сменных наконечников для различных паечных работ;
  • Конусовидная форма основного жала;
  • Гибкий и надежный кабель с разъемом для подключения паяльника к корпусу;
  • Удобная ручка с накладкой из несгораемого и не проскальзывающего в руке материала.

Еще одним немаловажным критерием выбора паяльника для такого самодельного устройства является наличие внутри качественной и надежной термопары, отвечающей за предоставление информации о температуре нагрева жала управляющей плате самодельного электроинструмента.

Прошивка для паяльной станции на arduino

Для программирования, применяемого при сборке устройства микроконтроллера, используется специальная среда разработки Arduino IDE. Совместимая со всеми операционными системами персональных компьютеров и ноутбуков она позволяет написать простую программу и при помощи установленного на плате загрузчика установить ее на микроконтроллер.

Для написания алгоритма работы процессора платы используют такие языки программирования, как C и С++.

Изготовленное самостоятельно на основе различных микроконтроллеров устройство для пайки по своей надежности, набору функций и возможностей мало чем уступает, по себестоимости и вовсе превосходит заводские дорогостоящие аналоги. Собранный своими руками такой электроинструмент позволит его создателю приобрести очень ценный опыт по сборке подобного рода устройств.

Шаг 1. Изменения в оригинальной версии

Прежде всего давайте поговорим об изменениях, которые собираемся внести в оригинальную схему Arduino Uno, которую вы можете увидеть выше или скачать ниже.

Изменения будут следующими:

  • Мы не будем использовать какие-либо компоненты SMD. Все элементы будут в формате сквозных отверстий.
  • Мы не нашли ни одного чипа FTDI в формате сквозного отверстия, поэтому преобразование USB в TTL не будет выполняться. Для программирования нового Arduino будет использоваться отдельная отладочная плата FTDI.
  • Оригинальный Arduino использует компаратор Mosfet, чтобы определить, подключаем ли мы плату с помощью источника питания USB или постоянного тока. Но в нашей версии мы будем вручную переключать это с помощью перемычки.
  • Традиционно используется микросхема LP2985 от Texas Instruments, чтобы получить источник питания 3,3 В на борту. Но из-за недоступности платы в формате TH мы будем использовать простой линейный регулятор. Таким образом, LM1117 должен быть очевидным выбором, но чтобы сохранить стоимость изготовления еще ниже, мы будем использовать LM317 с R1 и R2 как 240E и 390E соответственно.
  • Последнее, что нужно на плате, — это достаточное количество линий питания и два разъема для каждого порта IO ввода-вывода. Поэтому мы будем размещать ряд разъемов папа и мама вокруг платы, что поможет подключить большее количество устройств непосредственно к Arduino.

Учитывая все изменения, мы можем записать окончательный список компонентов.

Устройство и принцип действия

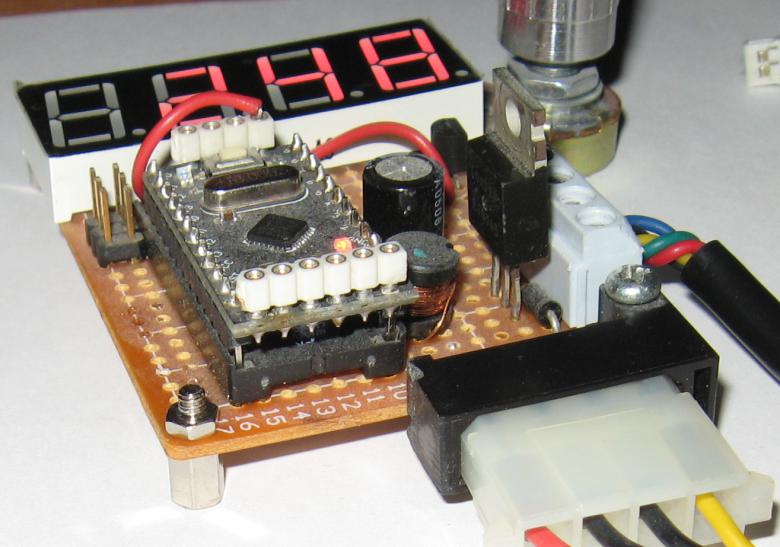

Самодельная паяльная станция на базе микроконтроллера Arduino

Основными составными частями такого самодельного электроинструмента для пайки радиодеталей являются следующие:

  • Корпус;
  • Рабочие органы электроинструмента – фен для бесконтактной пайки и паяльник;
  • Плата с микроконтроллером;
  • Светодиодный или жидкокристаллический дисплей;
  • Разъемы для подключения рабочих органов к управляющей плате;
  • Блок питания на 24 Вольта;
  • Энкодеры для регулировки температурного режима рабочих органов электроинструмента;
  • Сетевой кабель с вилкой.

Для удобства работы с таким устройством на корпусе должны быть специальные держатели рабочих органов.

Принцип работы такой паяльной станции следующий:

  1. После подключения к сети и нажатия кнопки, включающей прибор, блок питания подает ток с небольшим напряжением на плату с микроконтроллером;
  2. При помощи энкодеров устанавливается необходимое значение температуры;
  3. Заранее запрограммированная («прошитая») плата на основе регулировок энкодера производит нагрев жала путем подачи на него напряжения в течение определенного времени;
  4. Отключение нагрева производится по сигналу от установленной в паяльнике термопары.
READ  Инвертор 12 220 повышенной мощности своими руками

Схема паяльной станции своими руками, элементная база

Ключевой инструмент паяльной станции является паяльник. Если при самостоятельной сборке станции можно использовать какие-то элементы, снятые, например, с отслуживших свой срок бытовых приборов. То паяльник без всяких споров должен быть новый. Многие мастера отдают предпочтение изделиям Solomon и некоторым другим.

Схема паяльной станции

После подбора паяльника можно приступит к выбору диодного моста для электрической схемы и трансформатора. Для того, что бы получить напряжение в 5 В необходим линейный стабилизатор с хорошим охлаждением. В качестве альтернативного варианта можно рассмотреть использование трансформатора, у которого есть в наличии обмотка, которая необходима для обслуживания цифрового блока.

Принципиальную схему самодельного устройства можно поискать на специализированных форумах.

Регулятор температуры низковольтных паяльников

Новички могут попробовать свои силы собрав упрощенную схему. По сути – это та же станция, только с ограниченными возможностями. Так как в ней будет несколько другая начинка. Она может работать с 12-ти вольтовыми паяльниками или устройств собранных на основании микропаяльника.

В основании такой схемы лежит устройства регулятора сетевого паяльного устройства. Она имеет 16 уровней настройки параметров температуры.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

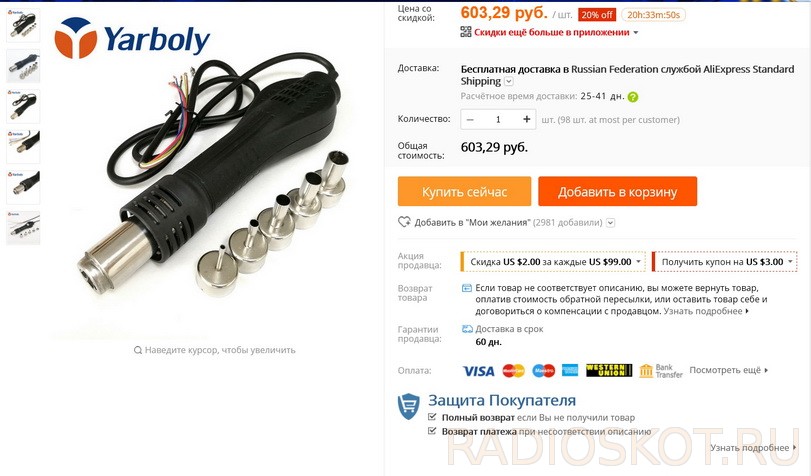

Вы в радиолюбительстве «чайник» или даже пока ещё только «кандидат в чайники», но поддались всеобщему настроению на радиолюбительском форуме и сделали заказ в интернет – магазине AliExpress на паяльный фен. Дождались его прибытия и теперь подолгу и с интересом рассматриваете его. Конечно, хотелось бы произвести подключение и попробовать эту штуку в деле. Причём по быстрому и без лишних затрат.

Это вполне возможно. Всё просто. Потребуется блок питания на 24 вольта с регулировкой выходного напряжения, регулятор мощности от бытового пылесоса и мультиметр с функцией измерения температуры.

Способ №3. Автоматическая паяльная станция на базе Ардуино

Такая паяльная станция собирается на базе микроконтроллера Arduino, который выполняет роль логического элемента, обрабатывающего данные от индикатора температуры и регулирующего мощность нагрева жала. Отличительной особенностью такого устройства является полная автоматизация контроля за температурой – вам достаточно задать ее и дождаться нагревания. Пример схемы для сборки приведен на рисунке ниже:

Рис. 10. схема паяльной станции на базе ардуино

Чтобы собрать такую станцию вам понадобится:

  • сама плата Ардуино для управления работой паяльной станции;
  • цифровое табло для отображения температуры нагрева;
  • микросхему для программирования паяльной станции;
  • транзистор, стабилизатор и кнопки, магазин резисторов и емкостных элементов.

Для сборки такой паяльной станции воспользуйтесь приведенной схемой, в качестве нагревательного элемента будет выступать жало обычного паяльника с датчиком температуры, которые подключаются к собранной схеме.

К недостаткам такого устройства следует отнести его сложность, из-за чего начинающие радиолюбители могут попросту не собрать рабочую версию с первого раза. Также для пайки используемых в автоматической станции элементов вам понадобиться специальный паяльник и предварительные навыки работы с ним, чтобы не испортить детали.

Инфракрасная паяльная станция своими руками

Инфракрасная паяльная станция − тот инструмент, который проще всего сделать своими руками. Цена на паяльные станции такого типа просто заоблачная. Купить что-то попроще – не вариант, так как всё равно будет ограниченный функционал.

ИК паяльная станция в сборке

Именно поэтому мы расскажем поэтапно, как собрать своими руками инфракрасный паяльник. Разберём этапы сборки ПС для пайки плат размером 250×250 мм. Наша паяльная станция подойдёт для работы с телевизионными платами, видеоадаптерами для ПК, а также планшетов.

Изготовление корпуса и нагревательных элементов

Для основы самодельной ИК паяльной станции, собранной своими руками, можно взять дверцу от антресоли либо фанеру 10-12 мм, прикручиваем к ней ножки

На этом этапе важно примерно прикинуть компоновку исходя из размеров нагревателей и ПИД-регуляторов. От этого будет зависеть высота «боковин» и скосов передней панели

Алюминиевые уголки используются для формирования «скелета» конструкции. Заранее позаботьтесь о «начинке», в работе пригодятся и старые видеомагнитофоны, ДВД-проигрыватели и тому подобное. Можно обойти специализированных уличных лоточников.

Корпуса от старых видеомагнитофонов или процессоров – идеальное сырьё для обшивки сторон Ещё один вариант корпуса, на этот раз из алюминия

Теперь ищем антипригарный поддон. Да, именно тот, что можно купить в обычном магазине бытовой техники. Здесь же можно и присмотреть качественный паяльник для паяльной станции.

Система управления паяльной установкой

Приступим к самому интересному. На торговой площадке заранее заказываем ПИДы (или пропорционально-интегрально-дифференциальные регуляторы), а также ИК — 3 нижних ИК излучателя 60×240 мм, и один верхний − 80×80 мм, не забудьте запастись двумя твердотельными реле на 40А. На этом этапе уже можно переходить к жестяным работам, а именно подогнать всю конструкцию под размеры наших основных элементов. После подгонки боковин и крышки вырезаем технологические отверстия под ПИДы на передней, под кулер на задней стенке.

Сборка и регулировка работы паяльной станции

Итак, после установки излучателей, кулера и соединения всех проводков внешний вид нашей паяльной станции уже обретает практически законченный вид. На этом этапе необходимо провести тестирование оборудования на нагрев, удержание температуры и гистерезис. Переходим к монтажу основного ИК-излучателя. Сделать это несложно.

Больше всего усилий забирает монтаж держателя платы и установка столика. В нашем примере мы рассмотрели возможность сборки держателей так, чтобы можно было сдвигать влево-вправо уже зажатую плату

Изготовление

Обратите внимание, что паяльная станция является прибором долговременного пользования. Поэтому, конструируя самодельный аппарат, не спешите и предпочитайте проверенные годами решения

Например, изготавливая своими руками паяльную станцию широкого применения, имейте в виду, что самодельный аппарат должен быть собран на базе самых надёжных компонентов.

Профессиональные паяльные станции обладают возможностью ИК-нагрева. Это означает, что для обеспечения должной температуры в области пайки вовсе не используются способы контактного нагрева.

В качестве источников нагрева в бесконтактных станциях часто используют мощные галогеновые лампы накаливания, тогда как контактные паяльники обладают простым прибором нагрева в виде нихромовой спирали вокруг массивного медного жала.

Задавшись целью создать паяльную станцию на базе Arduino, надо в первую очередь присмотреться к аккуратности изготовления готовых комплектов

Обратите внимание, что в некоторых дешёвых наборах для сборки не только нет высоковольтных проводов, но порой даже отсутствует схема соединения

Значительное внимание следует уделить корпусу прибора. Самодельная паяльная станция должна быть одновременно компактной, аккуратной и удобной

В качестве примера паяльной станции на основе Arduino можно взять конструкцию, неоднократно опробованную мастерами.

  1. Сперва нужно определиться с конструкцией отражателя нижнего нагревателя. Вполне подойдёт рефлектор обычного плафона освещения, рассчитанный на размещение четырёх ламп.
  2. Вторым этапом будет подбор галогеновых ламп нужной мощности. Лампочки баллонной конструкции для системы нижнего подогрева на Arduino не подходят. Нужно найти длинные линейные лампы.
  3. Важным моментом является выбор конструкции монтажного стола. Для пайки с нижним подогревом требуется прочно закрепить монтажную плату на определённом удалении от нагревательных ламп. Для этого используются монтажные «крокодильчики», закреплённые на точно отмеренном расстоянии от ламп.
  4. Сам блок управления аппаратом можно разместить в любом подходящем корпусе. Например, многие мастера используют для своих самоделок старые блоки питания от компьютеров.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
