Что такое шлицевая отвёртка

Виды отверток по маркировкам: выбираем правильно

Помимо буквенных маркировок, инструмент выделяется еще и цифровыми показателями. Если понимать разбираться в обозначениях, можно обезопасить себя от поломок инструмента или шурупа, ввинченного в деталь.

Отвертка инструмент простой и имеет только два типа обозначения: буквенные и цифровые. С первыми разобрались, рассмотрим, что расскажут вам цифры? На самом деле все максимально просто. Достаточно запомнить следующие типы инструмента, приведенные в таблице.

Эти обозначения показывают размеры инструмента, а также могут рассказать и о том — для каких работ их лучше использовать?

  • № 0 — отлично справляется с мелкими винтами не более 2 мм диаметром;
  • № 1 — снимает крепежные элементы до 3 мм;
  • № 2 — легко отворачивает саморезы до 5 мм диаметром;
  • № 3 — предназначен для креплений в 7 мм;
  • № 4 — тяжеловес, отлично справляется с винтами от 7 мм и более.

На заметку. Для наглядности можно привести такой пример маркировки — PH2*120. Отвертка крестообразного вида, с длиной стержня в 120 мм и диаметром в 6 мм.

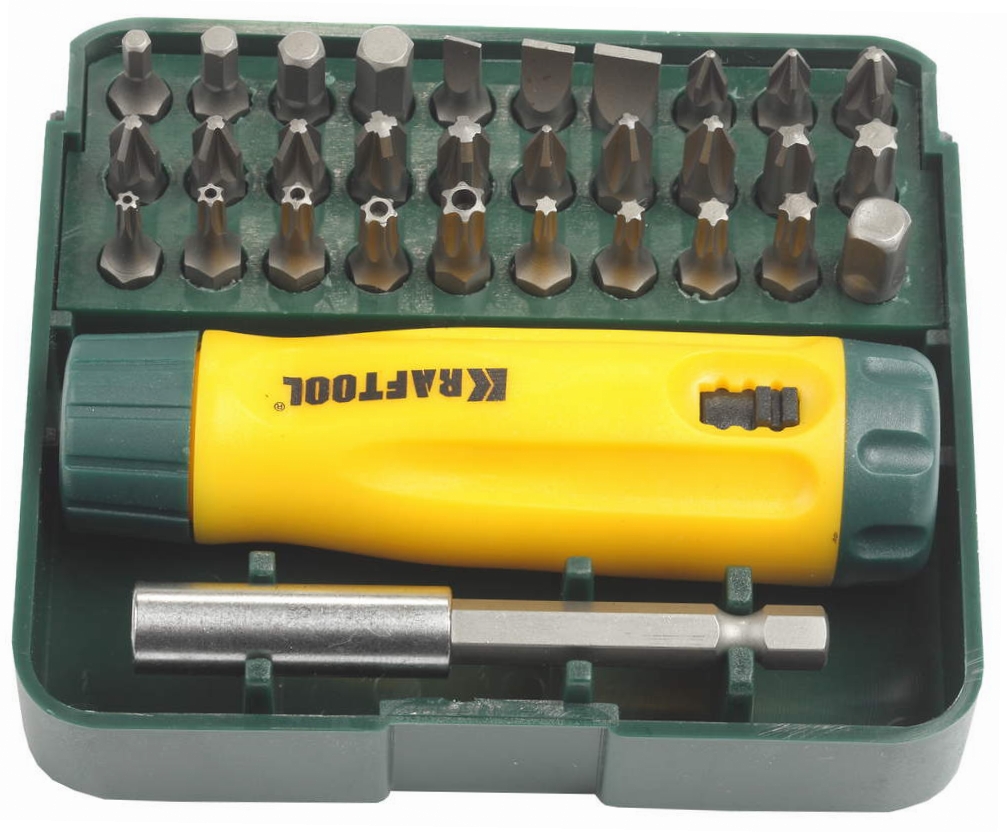

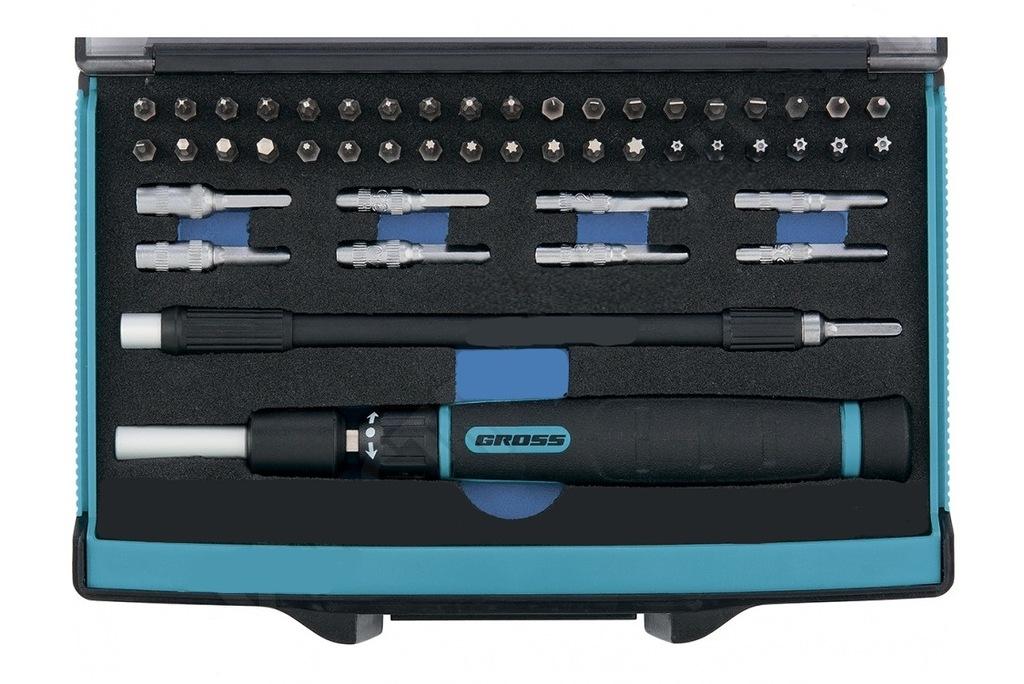

Аксессуары

Индивидуальных аксессуаров для отверток не предусмотрено. Ими дополняются лишь комплекты, сочетающие разноплановые типы насадок или отверток.

Такой комплект чаще состоит из корпуса с углублениями для удобного расположения базовых и запасных деталей.

  • Малые или бюджетные комплекты представляют собой небольшие пластиковые футляры.
  • Профессиональные модели — чемоданчик с ручкой для комфортной переноски, пластиковый либо с резиновым напылением.

Внутри содержится набор отверток, сменных головок или насадок.

Чем крупнее комплект, тем больше вариаций для разных видов работ, размеров и форм рисок.

Встречаются модели, дополненные защитными средствами — антикоррозийной жидкостью, маслом для смазки металлических элементов, щеткой для очистки.

Аккумуляторные модели дополняются зарядным устройством и сменной батареей. Бытовые вариации чаще обходятся без этих аксессуаров — покупатель самостоятельно заботится о своевременном заряде.

Особенности шлицевой отвертки

В общем, для
того чтобы рассмотреть особенности шлицевой отвертки, необходимо конкретно
указать, какой шлиц будет рассматриваться. В этой статье будет рассмотрена
отвертка с прямым шлицом – её еще называют «минусовой» отверткой, так как
наконечник имеет плоскую форму в виде знака «–».

Этот тип
отвертки считается классическим и одним из первых. С помощью такой отвертки
можно работать с шурупами и саморезами, винтами и прочими крепежными
элементами, которые имеют плоский паз, пусть это будет даже головка крепежной
детали, сделанная под крестовую отвертку.

Использование
отвертки с прямым шлицом очень широко и разнообразно – ею можно воспользоваться
как инструментом для вкручивания или выкручивания деталей, так и инструментом,
которым можно поддержать какую либо часть, деталь и так далее. С помощью такой
отвертки производится настройка и наладка большого количества электрического
оборудования, приборов и так далее. В продаже имеются наборы шлицевых отверток,
потому как обычно, одной отвертки может банально не хватать. Это
обуславливается размерами шлица, который в одной ситуации может быть большим, в
другой – наоборот, маленьким. Поэтому и используются наборы. В остальном,
наиболее распространенными видами (сообразно размеру) являются шлицевая
отвертка «1» и шлицевая отвертка «2». На практике, данными видами отверток
можно справиться с большинством типом задач.

Виды крестовых отверток

Отметим, что
крестовые отвертки, на сегодняшний день, подразделяются всего на два вида –
отвертки типа «Ph» и «Pz», и сейчас, мы поговорим
об их различиях. Дело в том, что компания Philips, выкупила все права и патенты на использование
крестообразных отверток и крепежных деталей. Поэтому, практически все такие
детали и инструменты, имеют при себе индекс «Ph». Вместе с тем, существуют и разновидности крестовых шлицов
типа «Pz», который
расшифровывается как Pozidriv.
Данный тип крестового шлица отличается тем, что в своей конструкции имеет
несколько больше лучей, что позволяет гораздо эффективнее зафиксировать
крепежный элемент, и ввинтить его в поверхность или паз.

Виды отверток

Инструмент подразделяется в зависимости от шлица на конце стержня, при этом рядом с наименованием формы указывается стандартная маркировка.

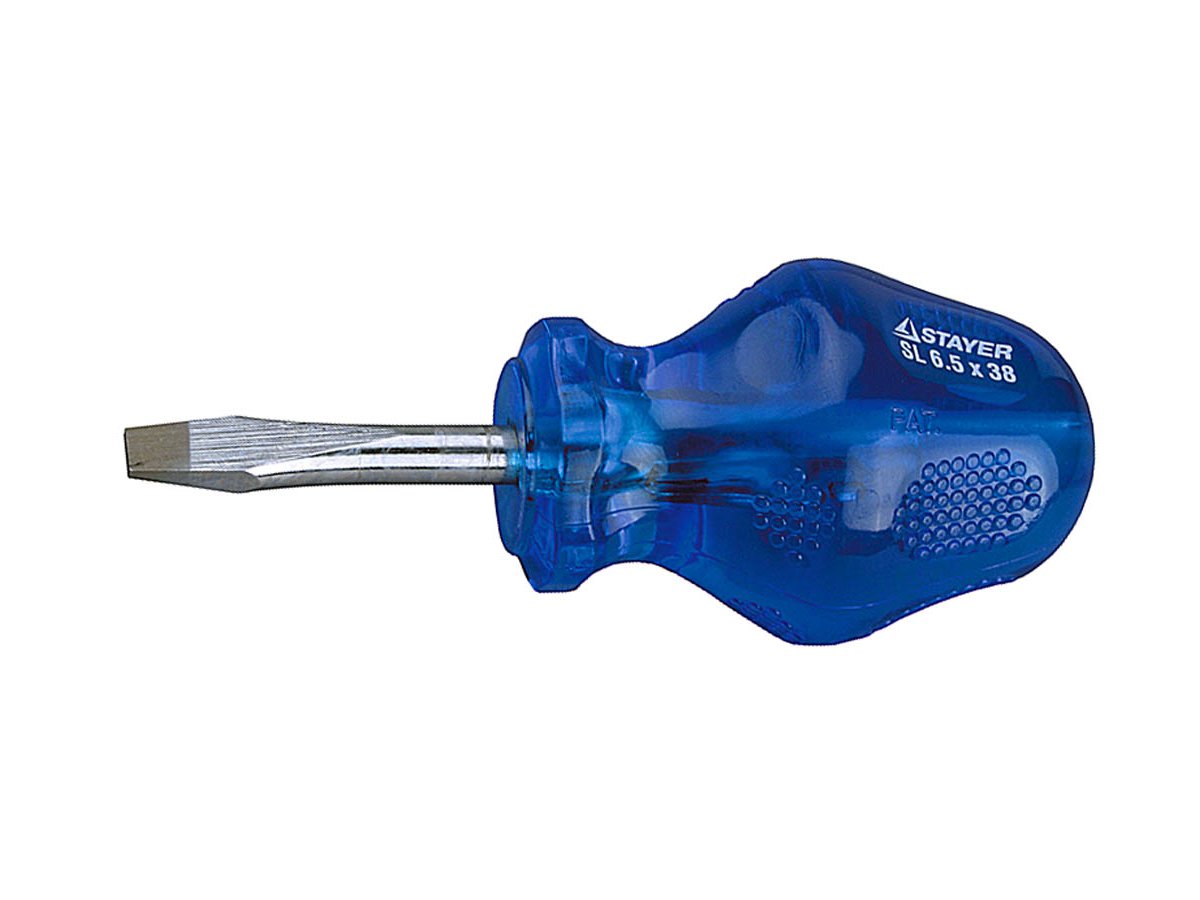

Шлицевая отвертка с обозначением SL (slotted)

Отвертка плоская (или «прямая»), с рабочей частью в виде лопатки, используется для шурупов и винтов с одной прорезью на головке. При изготовлении указываются дополнительно параметры паза (глубина, длина и толщина), если плоская отвертка предназначается для индивидуальных работ со специфическими метизами.

Шлицевый наконечник применяется для завинчивания простых креплений в электрической отрасли, работа выполняется после введения отвертки в паз приложением силы кручения к противоположным сторонам паза. Недостатком шлицевого наконечника считается отсутствие центровки, так как лопатка при увеличении усилия вырывается из прорези винта.

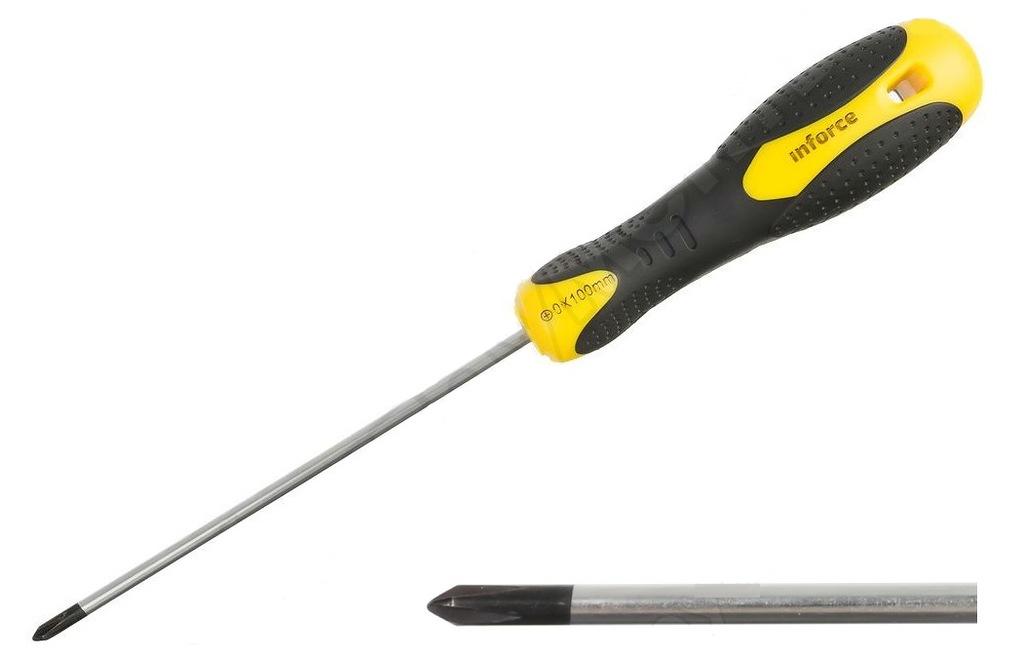

Крестовая отвертка с обозначением PH (Phillips)

Наконечник стержня выполнен в виде конуса, по бокам которого располагаются 4 грани для крепления деталей метизами с прорезями в виде креста на шляпке. Профиль винтов разработан с двумя расположенными под прямым углом по отношению одна к другой прорезями.

Этот вариант наиболее удобен по сравнению со шлицевым плоским наконечником, так как задействовано больше точек приложения усилия, что способствует крепкому сцеплению рабочих поверхностей и граней. Крутящее усилие прикладывается на протяжении крестообразных краев, процесс закручивания отличается меньшей трудоемкостью. Приложение сил в ограниченной узкой части ведет к преждевременному износу шлица или прорезей в шляпке метиза.

Иногда встречаются крестообразные наконечники PZ (Pozidrive)
с направляющими, представляющие совмещенные под углом 45º крестовые грани, это позволяет плотно ввести шлиц в крепежное отверстие соответствующей формы. Дополнительный крестовый выступ узкий, имеет меньшую глубину, чем основная выпуклость. Посередине есть отверстие, служащее для повышения силы давления, но его присутствие, скорее, фиктивное, так как оно мало влияет на операцию.

Шестигранная отвертка с обозначением H (HEX)

Такой инструмент легко определить по наконечнику в виде шестигранника. По сравнению с крестовой моделью, для совершения вкручивания требуется приложение силы в 10 раз меньше
. Крестовые отвертки производят в трех вариациях, хотя функциональность у них всех одинакова:

  • внутренний тип, когда выпуклость расположена внутри наконечника, используется для работы с шурупами, оснащенными соответствующей впадиной, для него характерно расположение 6 граней под углом, характеризуется частым нарушением целостности головки крепежа из-за высокой концентрации усилия;
  • внешний тип с выступающим снаружи ободком, грани которого расположены под углом 120º к соседним, используется для работы с выступающими головками винтов, иногда применяют вместо гаечного ключа;
  • тип, защищенный от вибрации, отличается прорезью в торце биты, точно совпадающей с формой выступа на шляпке винта, что обеспечивает постоянную устойчивость и защиту от смещения.

Квадратная форма с обозначением Square Head, Robertson

Характерными особенностями являются:

  • квадратное сечение наконечника;
  • грани расположены по отношению к соседним сторонам под углом 90º;
  • противоположные грани параллельны;
  • небольшая плоскость соприкосновения рабочих поверхностей не дает возможности приложить большое усилие.

Для нашей страны применение такой квадратной головки нехарактерно, отсутствует наконечник и в Европе, считается стандартным инструментом для Америки, используется при восстановлении старинных моделей авто; аналогично треугольная отвертка применяется в самолетостроении
.

Звездообразная головка с обозначением TORX

Изделие отличается шестиконечными гранями, расположенными на торце наконечника, способно увеличить силу вращения по сравнению с остальными формами головок. Применяется для тонких работ без повреждения шлицевого наконечника и целостности головки винта. Пониженные радиальные силы позволяют работать инструментом без выскальзывания и продляют срок службы отвертки.

Как вариант, выпускаются отвертки с обозначением TORX PLUS, их отличие в форме лепестков, которую изготавливают сплющенной: это говорит об усиленном варианте для специальных крепежей в точных работах. Если говорить о защите от вибрации, то посередине наконечника в торце предусмотрено отверстие, которое должно совпадать при посадке с выступом на шляпке специфического метиза.

READ  Знакомство с пиковыми и другими зонами тарификации электроэнергии

Разновидности рукояток

Рукоятки отвёрток за время эволюции бытовых и профессиональных инструментов также прошли немалые изменения. Они стали удобнее, мощнее и крепче. А в некоторые добавились сложные элементы с вращательными механизмами. Кроме традиционных типов, существуют и такие:

  1. Рукоять с «пяткой». Такой тип отвёртки характерен тем, что стержень располагается вдоль всей длинны инструмента и выходит с обратной стороны. Понятие «пятка» возникло потому, что место, выступающее с другой стороны, образует толстый выступ, по которому можно бить молотком. Используется в грязных и ржавых местах, где отвёртку можно использовать в качестве стамески.
  2. Рукоять с храповиком. Работает по типу прерывистого движения в одну сторону с преобразованием возвратно-вращательного движения и переключателем, позволяющим менять направление движения. Обычно такие отвёртки выпускают с комплектом различных насадок, позволяющих применять инструмент практически ко всем видам крепежа.
  3. Поворотная или т-образная. Такая отвёртка изготавливается в виде буквы Т либо с отверстием в верхней части рукоятки для дополнительного рычага, что позволяет такому инструменту максимально туго затягивать крепёжные элементы.

В зависимости от вида работ, труднодоступности крепёжного элемента, а также вида самого крепежа, применяются различные типы насадок и размеры стержней отвёртки. От миниатюрной длины стержня, измеряемой миллиметрами, до самой длинной в несколько десятков сантиметров. От обычной плоской насадки до храпового механизма с шестигранным наконечником. А также существует отвёртка с гибким стержнем для проникания в труднодоступные места.

Описание

Компания Textron разработала шлиц такой формы в далеком 1967 году, когда появилась необходимость в производстве болтов с повышенной прочностью. Именно такая конструкция позволяет сильнее затянуть крепежный элемент.

Производители большинства техники также оценили изобретение и стали использовать шурупы с такой головкой в мобильных телефонах, бытовых приборах. Отсутствие подходящего инструмента не позволяло пользователю самостоятельно раскручивать шурупы.

Запатентованная технология была перепатентована под новым названием Torx Plus. Разработка стала более надежной и предлагалась с антивандальным вариантом.

Производители

Среди мастеров особое место занимают швейцарские и немецкие инструменты.

Они надежны, долговечны, обладают высоким качеством исполнения и хорошим запасом прочности.

Сегодня и некоторые отечественные производители стараются не отставать от зарубежных аналогов, предлагая действительно хорошие отвертки и их наборы с гарантией качества.

Что же касается инструмента из КНР, то следует помнить, что годы “китайского барахла” давно позади.

Продукция современного Китая предлагается в двух вариантах: дешевый одноразовый и качественный по приемлемой цене.

Среди китайского инструмента можно встретить качественные и недорогие экземпляры, а связано это с низкой стоимостью производства.

Для редкого мелкого ремонта дома подойдет и простенький китайский инструмент.

Но вот его надежность всегда под вопросом.

Бывает такое, что в первый же день использования жало раскалывается на две части прямо в шлице.

Более частым явлением является проворот рукояти, когда она свободно вертится в обе стороны, а стержень остается на месте.

В любом случае, специалисты сами знают, инструмент от какого производителя им нужен.

А новички выберут для себя хорошие варианты, основываясь на своем будущем опыте и рекомендациях более “продвинутых” товарищей.

Немного «отверточной» теории

На вид простой инструмент — отвертка, все же имеет свою историю и как бы многие ни думали — составные части. Специалисты разделяют отвертки на следующие виды:

  • Наконечник (жало). Рабочий элемент инструмента. Именно жало определяет направленность работы отвертки. В зависимости от ширины и толщины подбирается и тип закручиваемых элементов;
  • Стержень. Его можно назвать держателем наконечника. В различных видах отверток стержень может быть, как длинным, так и коротким. Зачастую крепежные элементы располагают в потаенных углублениях и правильный выбор размера позволяет манипулировать работой инструмента;
  • Рукоять. Управляющая часть. Ей мастер манипулирует, подавая вращательные движения через стержень на наконечник. Эргономичность и удобство должны выделять эту часть инструмента. Согласно этому сегодня выделяются два типа рукояток: цилиндрическая с противоскользящими выступами, Т-образная.

На заметку. Вид отверток с противоскользящими выступами более распространен. Можно встретить и ровные рукоятки, но облаченные в резиновые манжеты ручки, удобнее.

Как устроен инструмент?

Конструкция любой отвертки довольно простая: рукоятка, в которой закреплен стержень со шлицом различной конфигурации. Так как глубина крепления метизов и форма отверстий в их шляпках отличается, под рукой понадобится держать не один вид инструмента.

Ручка, как правило, выполняется из не скользящих материалов и имеет эргономичную вытянутую форму. В некоторых моделях она оснащается индикатором или диэлектрическим покрытием.

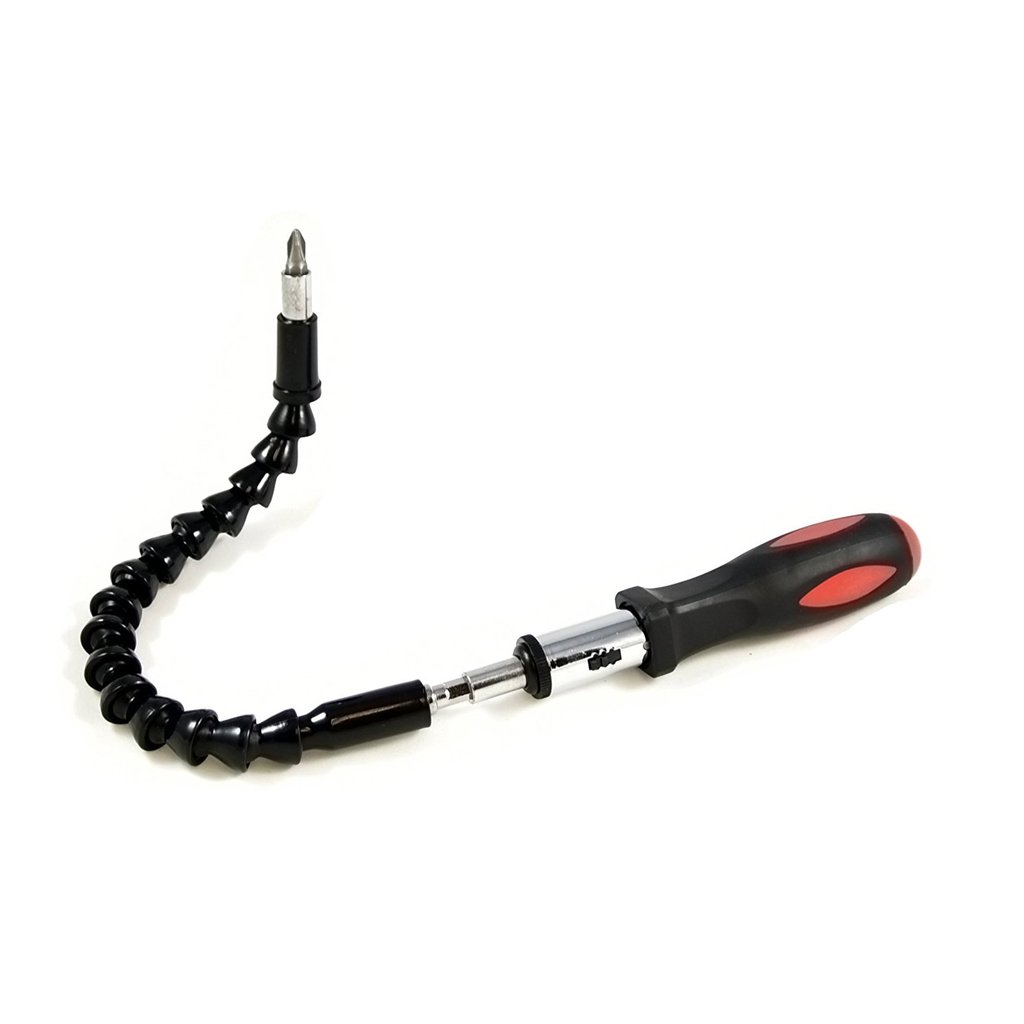

Существуют модификации, где ручка способна изгибаться под углом, чтобы можно было вывернуть или вкрутить метиз в труднодоступном месте.

Длина стержня позволяет отворачивать или утапливать шурупы и болты в заготовки и детали на различную глубину.

Шлицевая часть инструмента находится на конце отвертки. Она совпадает с рисками на головке метиза, позволяя надежно захватить его, чтобы вращение было продуктивным. Крестовые насечки на саморезах – это своего рода стандарт, а на шляпке шурупа вариаций гораздо больше.

Именно поэтому наборы отверток покупать целесообразней тем мастерам, которые работают в сфере строительства, отделки и оказания частных ремонтных услуг. Обычному домашнему мастеру вполне достаточно приобрести основные виды инструмента с двумя-тремя вариациями размера наконечника.

Использование

Крепёж со шлицом Torx широко используется в самых разных устройствах: автомобилях, велосипедах, тормозных системах, разнообразных сборных металлических конструкциях, жёстких дисках компьютеров, банкоматах, потребительской электронике и топливной аппаратуре.

Неизвестно, было ли так задумано, но размеры Torx кореллируют с размерами инбусовых ключей. Это позволяет выкрутить винт с сорванным шестигранным шлицем, просто забив в него инструмент Torx.

Следует отметить, что при работе с Torx необходимо учитывать следующие особенности:

  • Инструмент должен плотно входить в шлиц. Если инструмент болтается в шлице, то, скорее всего, он подобран неправильно. Особенно это касается нестандартных размеров. Например, распространённый в автомобилях T47 практически всегда отсутствует в наборах ключей Torx и для него используется T45.
  • Инструмент должен входить в шлиц до конца. С учётом изначально заложенной в конструкцию плотной посадки, для этого зачастую приходится прибегать к помощи ударного инструмента.

Несоблюдение этих правил зачастую ведёт к разрушению головки болта и, как следствие, к необоснованной критике Torx.

Ошибки при выборе отвертки

  1. Выбора ширины паза
    . Если выбирается параметр наконечника отвертки меньше самого крепежа, то в таком случае будет происходить тяжелая прокрутка, в случае использование крестообразной, излом зубьев и паза крепежа.
  2. Выбора толщины
    . Если толщина меньше размера крепежа, прокрутка будет не четкой, возможны дополнительные усилия при проворачивании. При большей величине, наконечник отвертки просто не войдет в паз.
  3. Выбор материала рукоятки
    . Пластиковое покрытие при длительной работы, будет вызывать проскальзывание и натирание рук. Прорезиненная основа поможет эти дефекты устранить.
  4. Выбор самого наконечника
    . Для надежного процесса работы, необходимо использовать только наконечник для конкретного крепежа. В противном случае, качество работ будет низкое и затратное.

Всем известна крестовая отвёртка. Многие знают, что они отличаются по размеру, и если размер винта и биты не совпадает, то при вкручивании можно сорвать их. Но не каждый в курсе, что крестовые отвёртки делятся на два типа:

Отвертка-зубило

Если вы когда-нибудь использовали отвертку как зубило, то знаете насколько это может быть травмоопасно. Специальная линейка от Wera серия 900, делает этот процесс намного безопаснее и комфортнее.

Ударная шапочка и вал, который проходит сквозь ручку, препятствуют срыву и излому лезвия.

Таким изделиями можно не боясь:

завинчивать

выдалбливать

отжимать и освобождать зажатые винты и гвозди

Фактически это мини стамеска со всеми преимуществами отвертки.

Среди ударных отверток есть модели с квадратной крышкой.

Туда вставляется ключ и придается усилие за счет дополнительного рычага.

Модернизированные отвертки

Профессиональный инструмент отличается дополнительным набором функций.

Конечно же, еще не была создана звуковая отвертка по образу и подобию универсальной модели из сериала «Доктор Кто», способная посредством кибернетических волн воздействовать на различные механизмы.

Но прогресс не стоит на месте, и кто знает, может в недалеком будущем человечество получит новые и суперсовременные девайсы.

Уже сейчас существуют модели, на фоне которых отвертка слесарная выглядит моделью инструмента из прошлого.

Но по-прежнему набор отверток усиленных цельнометаллических остается востребованным кейсом для специалистов самого разного профиля.

Так чем же примечательны модернизированные виды отверток?

Об этом подробнее.

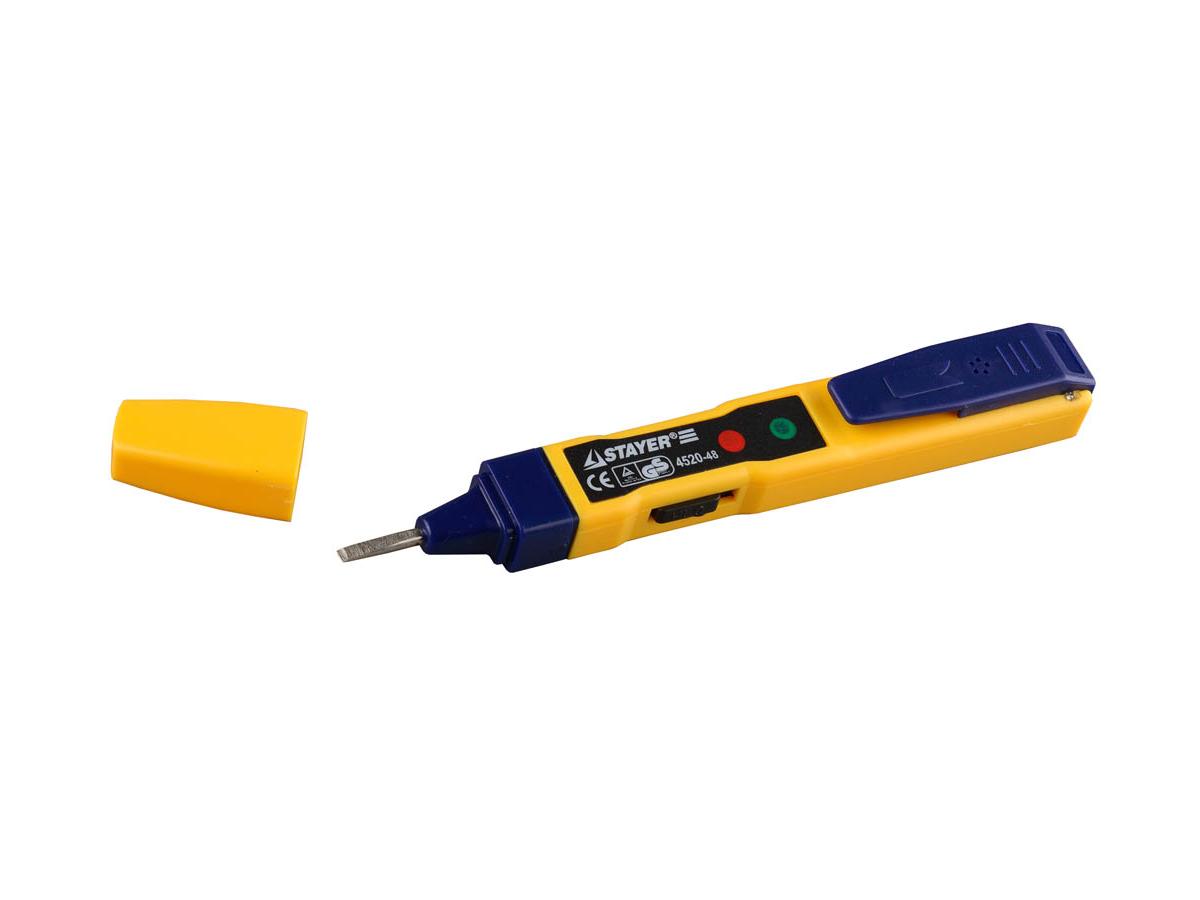

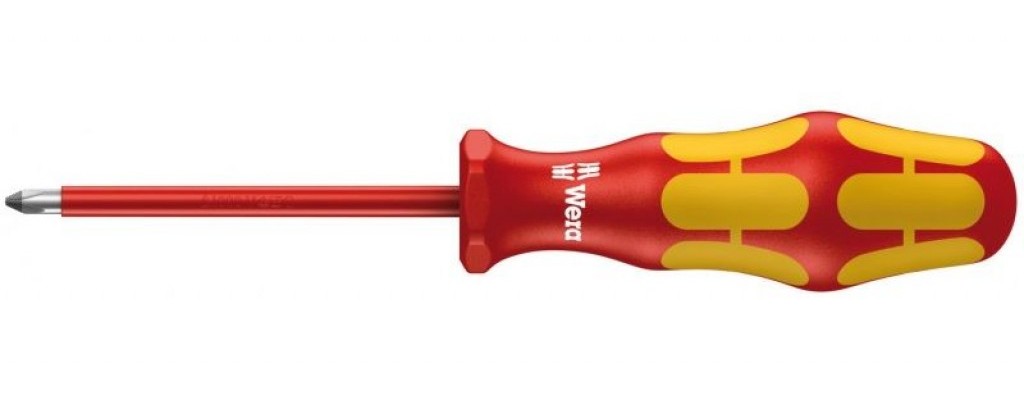

1. Диэлектрические

Отвертки этого типа применяются для электромонтажных работ.

Специальная изоляция стержня отвертки защищает мастера от удара током, что позволяет использовать инструмент для откручивания деталей, находящихся под высоким напряжением.

Данный вид инструмента часто оборудуют индикатором для распознавания скрытой проводки, что позволяет «прозванивать» данные участки в целях последующего ремонта электрических сетей.

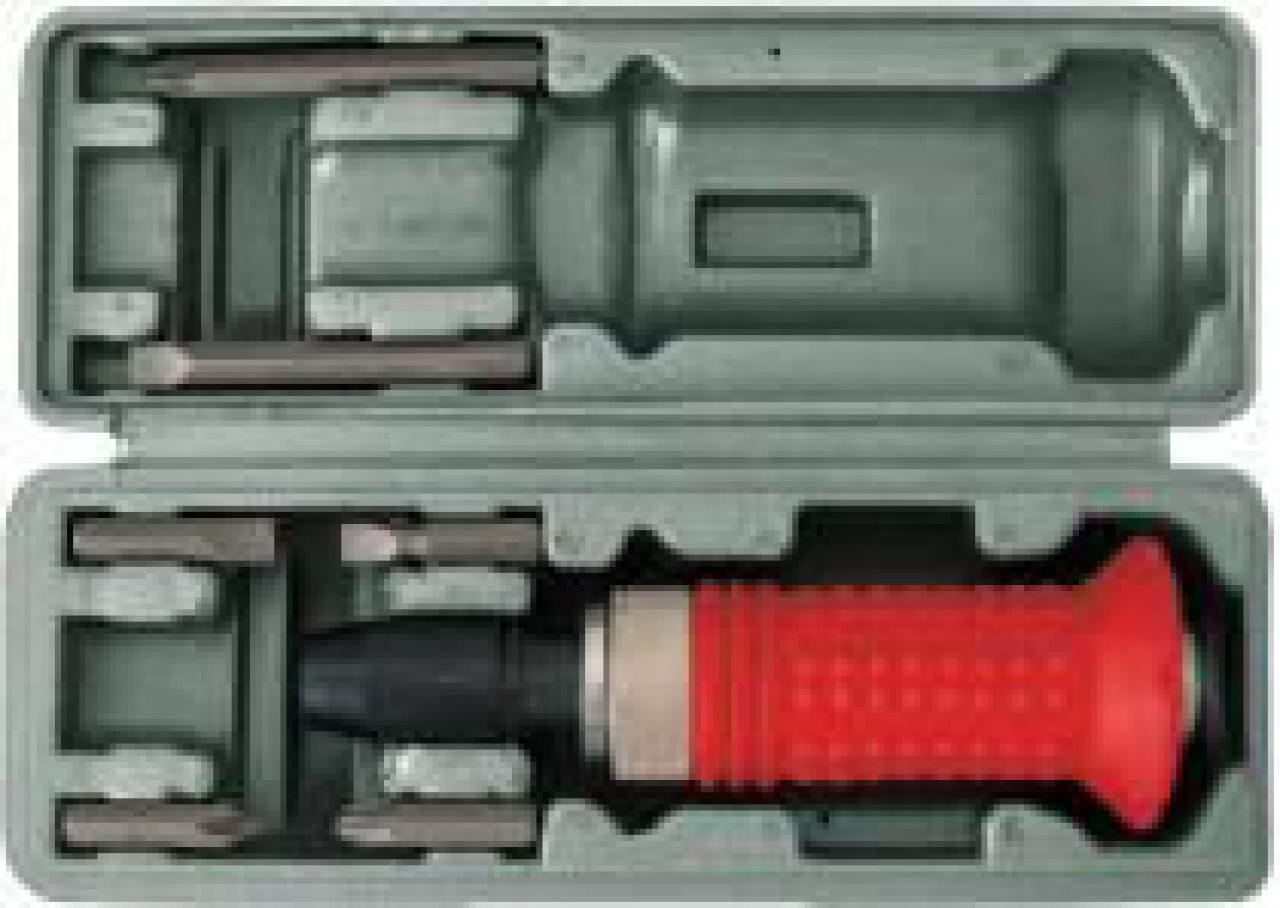

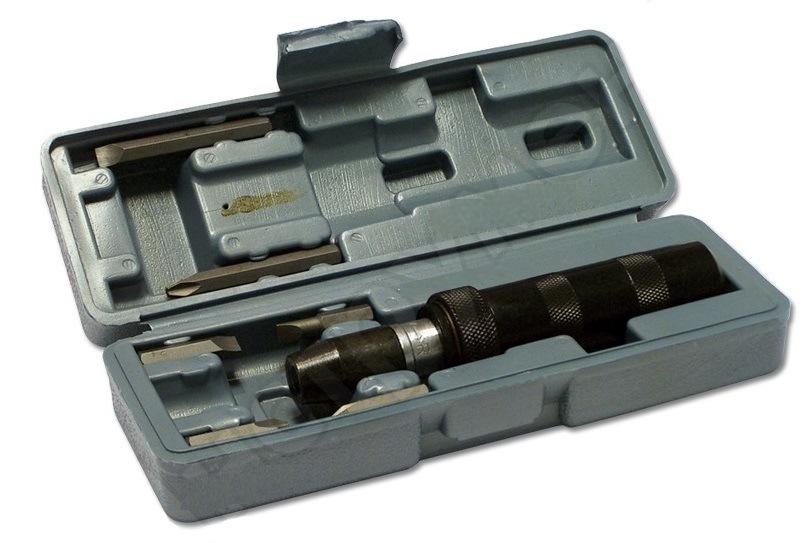

2. Ударные

Такой вид инструмента применяют для работы с крупными деталями, поскольку принцип его действия направлен на создание усиленного импульса.

Во время вкручивания энергия удара направляется непосредственно на винт, что позволяет утопить деталь без каких-либо особых усилий.

В наборе с ударной отверткой идут различные насадки, все они, как правило, большого размера.

Данный вид часто используют при повреждениях крепежных деталей коррозией, когда крепеж намертво врастает в поверхность.

Благодаря ударному механизму открутить такие болты можно без дополнительных физических усилий.

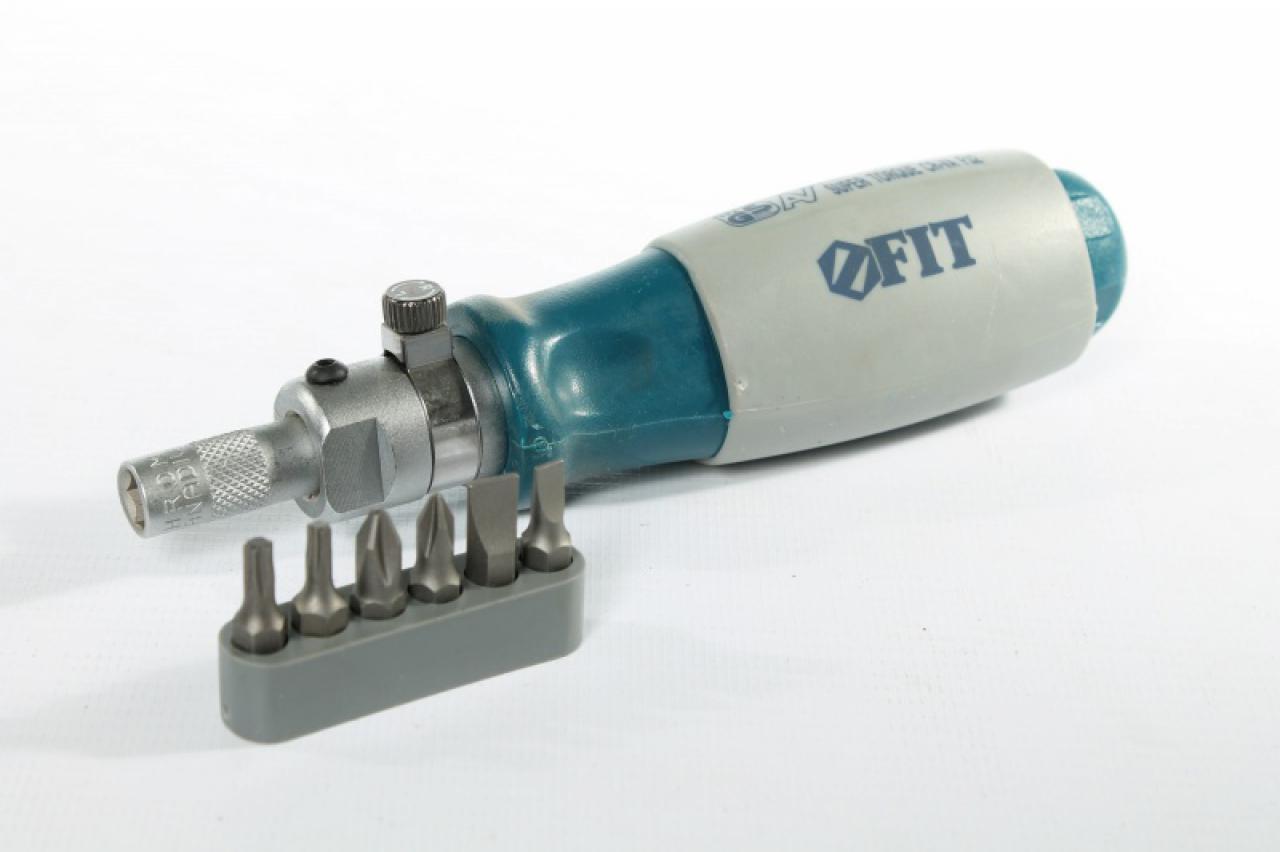

3. Реверсивные

Для длительных работ с крепежом предназначена реверсивная отвертка с храповым механизмом.

Данный вид инструмента поставляется со сменными битами разного сечения и диаметра.

Благодаря этому инструменту можно легко вкручивать, и закручивать различные детали без отрыва руки.

Изделие имеет вращающийся наконечник, который крутится за счет обратного вращения, рука мастера в этот момент остается неподвижной.

Суперсовременная механическая отвертка больше всего подходит специалистам, чей род деятельности подразумевает частую работу с деталями.

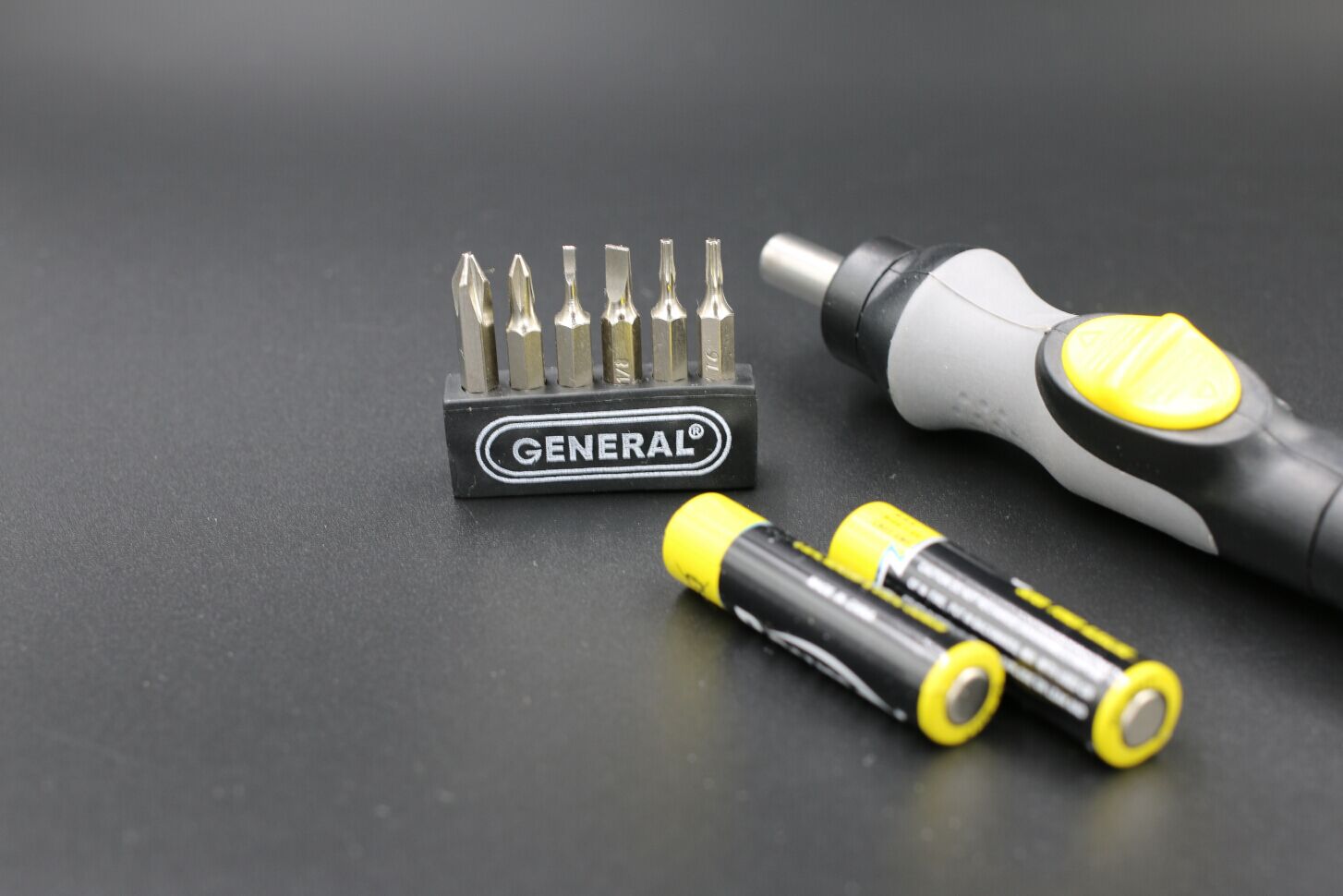

4. Аккумуляторные

Усовершенствованный вид, имеет встроенный аккумулятор, благодаря которому изделие может работать как шуроповерт.

С таким инструментом мастеру вообще нет необходимости прилагать какие-либо усилия на вкручивание, при этом затяжка будет более качественной с выверенным усилием, чем при ручном вкручивании с помощью другого вида инструмента.

Такие модели применяется для сборки различных изделий и их ремонта.

5. Телескопические

Инструмент имеет особое строение стержня в виде удочки, позволяющее регулировать его длину.

С помощью специального запорного механизма установленный параметр длины можно надежно фиксировать.

Такие модели часто имеют магнитные наконечники, облегчающие работу мастера.

Например, при помощи магнита можно достать упавший винтик из труднодоступного места, или увеличить длину стержня для работы с инструментом с деталями, находящимися на большей глубине.

6. Динамометрические

Используют динамометрические модели инструмента в основном в высокотехнологичных отраслях, например, в авиации, кораблестроении и т.д.

В рукоятку инструмента вмонтирован специальный экран, который отображает показатели прикладываемого усилия при затяжке любой детали.

Это очень удобная и полезная функция, поскольку только так специалист может задать необходимый момент и закрепить все детали с одинаковым усилием.

Какие виды отверток нужны для работы каждому конкретному специалисту зависит от сферы деятельности человека.

На сегодняшний день существует огромное количество инструмента для выполнения самых разных видов слесарно-монтажных работ.

При выборе определенного инструмента особенно необходимо обращать внимание на маркировки изделий, только так можно обезопасить себя от покупки подделки сомнительного качества и приобрести инструмент, изготовленный в заводских условиях

Производители отвёрток

  • Stanley — американская фирма с производством в Таиланде. Широкий спектр отвёрток достаточно хорошего качества.
  • STAYER — российская фирма, выпускает бюджетный инструмент. В своей ценовой категории выпускает достаточно неплохие отвёртки.
  • Wiha — производит инструменты премиум-класса. Отвёртки этой фирмы дорогие, но качественные
  • JONNESWAY — тайваньский производитель, выпускает очень качественные отвёртки
  • Hama — компания из Германии, производство в Китае. Изделия данной фирмы отличаются высокой надёжностью

Качественная отвёртка прослужит долгие годы при условии правильной эксплуатации. Стоит только соблюдать несколько простых правил: для каждого винта использовать свою отвёртку и не пользоваться отверткой в качестве рычага или зубила.

Выбор диэлектрических отверток

Диэлектрические отвертки обязаны быть удобными во время эксплуатации.

Но это не главное правило, на которое стоит ориентироваться при выборе инструмента.

Выбирая диэлектрическую отвертку для любых условий использования, первое, что необходимо сделать – проверить инструмент на наличие маркировок.

В противном случае изделие не будет соответствовать нормам безопасности, что может привести к неблагоприятным последствиям при эксплуатации.

Знак соответствия ГОСТу наносят, как правило, отечественные производители.

Зарубежные же используют маркировку VDE (немецкий стандарт Института испытаний и сертификации, расположенного в городе Оффенбах).

Следующий шаг – визуальная проверка на отсутствие повреждений и надежность соединения отдельных частей.

Стержень не должен болтаться, проворачиваться и люфтить в рукояти.

Если на ручке обнаружены сколы, заусенцы или неровности – это свидетельствует о недостаточном контроле качества производства.

Вывод — таким инструментом пользоваться небезопасно.

Лучшие диэлектрические отвертки не только отлично лежать в руке, но и соответствуют требованиям безопасности, выполняют свои прямые функции.

Производитель – еще один критерий выбора.

Главное отличие хорошего производителя — широкий ассортимент продукции.

Крупные компании занимаются разработкой и изготовлением практически любого строительного инструмента, вплоть до специализированного.

Ударная отвёртка

Для того, чтобы открутить особо сильно затянутый винт или шуруп применяют ударную отвертку. Принцип её действия состоит в том, что энергия, которая возникает в момент удара по отвертке молотком, направляется на откручивание винта. Причем сила откручивания очень велика. Вместе с ударной отверткой в комплекте идут всевозможные насадки как крестовые, так и шлицевые. Как правило, все они довольно большого размера, так как применяется ударная отвертка в основном при работе с большими деталями и конструкциями. Ударной отверткой не работают с маленькими конструкциями и приборами, потому что их легко сломать, ударяя молотком по отвертке.

Виды отверток и их назначение

Аккумуляторные. Инструмент данного вида имеет встроенный мотор, для обеспечения более быстрого процесса закручивания и откручивания крепежей.

  1. Индикаторные. Применяется для проверки наличия напряжения в сети, используя миниатюрный индикатор.
  2. Со сменными битами. Такие приспособления имеют дополнительные насадки (биты) для различных видов винтов, крепежей, саморезов для работы в труднодоступных местах.
  3. Для винтов. Отвертки для закручивания / раскручивания винтов различной конфигурации.
  4. Ударные. Необходимо для извлечения ржавых, сложновыкручиваемых обычной отверткой болтов, винтов, саморезов.

Аккумуляторные отвертки
имеют встроенный электрический двигатель и источник питания.

Благодаря небольшой емкости батареи и маломощному мотора, такие отвертки имеют малогабаритные размеры. В таких моделях предусмотрен элемент для быстрого зажима насадки, а также наличие двигателя, приводящего в движение рабочую часть. Благодаря реверсивной функции можно изменять направление движения биты, это удобно для выкручивания крепежей.

READ  Как заполнить удостоверение по электробезопасности нового образца

Отвертки индикаторные
оснащены встроенным индикатором. Такие разновидности необходимо для простого и безопасного определения наличие напряжения в сети.

Существуют две разновидности:

  • прибор контактного вида;
  • прибор бесконтактного вида.

Устройства контактного типа оснащены пластиной на рукоятке, к которой должен прикасаться пользователь для правильного определение сигнала. Встречаются такие разновидности со звуковым сигналом. Бесконтактные разновидности – имеет батарею, позволяющая выявлять обрывы электрической цепи без сигнала тока.

Со сменными битами.
Относятся к универсальным разновидностям отверток. Имеется набор битов (насадок) с различными конфигурациями наконечников.

Встречаются модели в наборе с битами (5-50 штук). Они могут быть как односторонние, так и двусторонние с входящим в комплект держателем оснастки.

Для винтов.
Можно выделить две самые большие разновидности:

крестовая.

плоская.

Применяется отвертка крестовая только при работе с крестовым шлицем. Она имеет форму наконечника, идеально подходящего для вкручивания винтов, шурупов. Плоскую применяют для работы с плоскими шлицами. Существуют две основные разновидности:

  • диэлектрическая, такие модели имеют рукоятки из токопроводящего материала;
  • двусторонний стержень, который можно легко менять.

Ударная.
Принцип работы основан на воспроизведение поворота во время давления на насадку. Такое усилие позволяет провернуть настывший шуруп на 2-5 мм. Это приспособление используют лишь для начального выкручивания проблемного крепежа. Затем применяют отвертку отличную от данного вида.

Области эксплуатации профессиональных отверток

Инструмент оснащается дополнительными комплектами для выполнения операций в зависимости от требований к отверткам и видов работ.

Область электромонтажных работ

В основном производится крепление болтов на оборудовании, обнаружение скрытой проводки под напряжением, при этом инструмент оснащен защитой от поражения током
:

  • отвертки с диэлектрической оплеткой позволяют выполнять работы под напряжением, при этом изоляция выдерживает до 1 тыс. вольт, рукоятки таких моделей окрашены в красный колер;

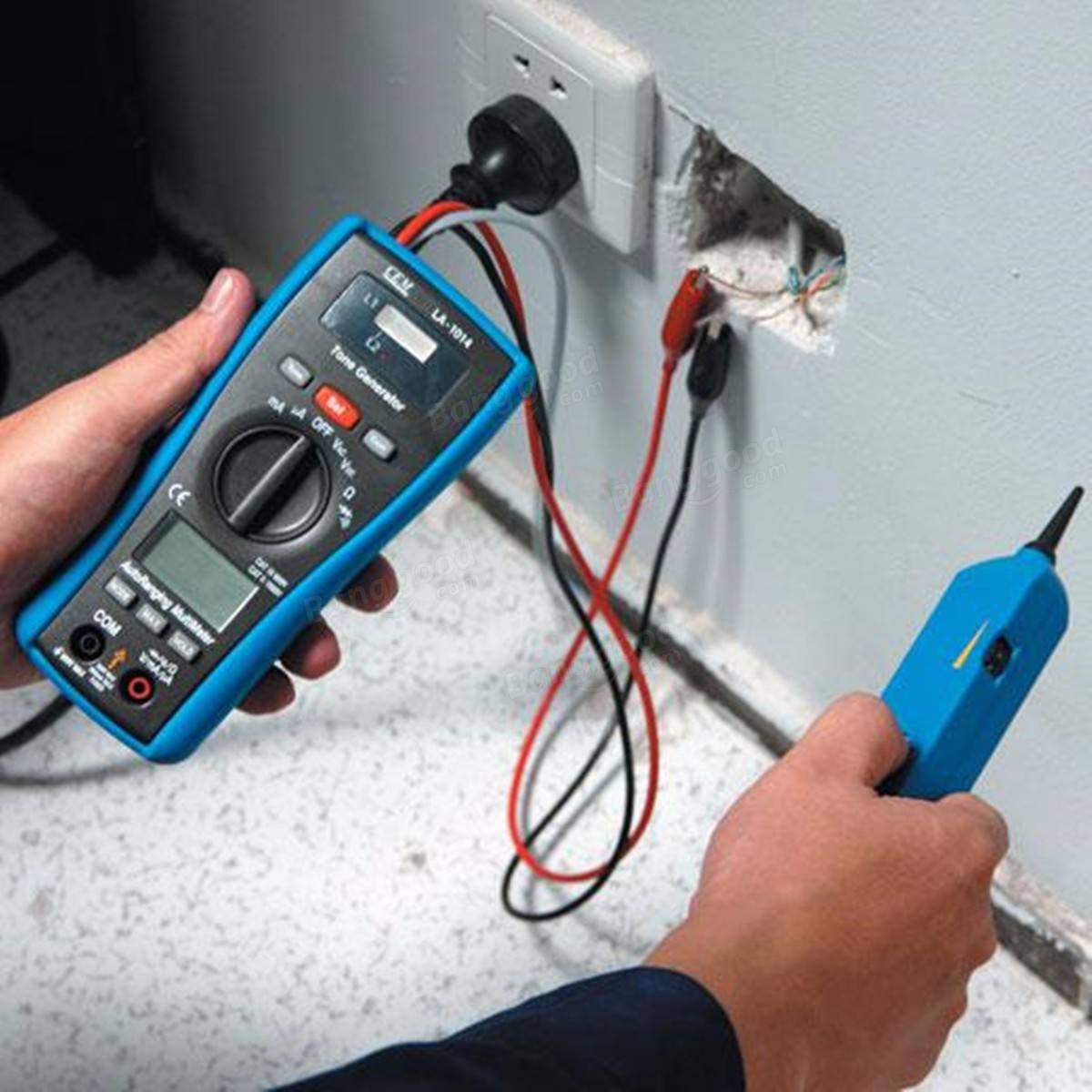

  • пробники и тестеры оснащены приспособлением для нахождения работающей и скрытой в стене проводки и присутствие тока в розетке или другой электрической оснастке;
  • индикаторы подают сигнал об имеющемся напряжении свечением, для зрительного восприятия инструмент имеет прозрачный корпус.

Эксплуатация в сложных и труднодоступных местах

В некоторых моделях есть функции для облегчения работы в недоступных обычному инструменту местах. Применяют отвертки с гибким стержнем
, внутри которого находится армированный каркас, пружинное основание или магнитная бита, используют различные размеры отверток.

При затрудненном откручивании из-за коррозии используют усиленные модели
, способные противостоять ударным усилиям зубила или молотка для удаления ржавчины. Инструмент выполнен из металла, при ударе молотка шлиц поворачивается на определенный угол.

Продолжительное откручивание крепежа требует многоразовых однотипных движений, для этих работ берут отвертки с реверсным ходом или храповым механизмом
. Устройство представляет собой вращающийся наконечник и стержень, которые из-за специальной «трещотки» обратного вращения крутятся. Рукоятка остается неподвижной в руке и фиксирует количество кругов. Большой объем болтов или шурупов не страшен для аккумуляторной отвертки, представляющей небольшой компактный шуруповерт.

При работе с различными видами болтов и шурупов требуется смена отверток из-за необходимости применять шлицевые плоские, крестообразные или другие наконечники. Берут комбинированные модели, где в рукоятку вставляют заменяемые биты
, перестановка осуществляется поворотом стержня. Другим вариантом являются съемные шлицевые наконечники, держащиеся в гнезде за счет магнита.

На рукоятках отверток выполняется резиновое покрытие, предусматриваются насечки или выпуклости для уменьшения скольжения при больших усилиях. Для поддержания установки дополнительного рычага применяют инструмент с т-образным верхом рукояти
. Модифицированные модели со специальными рукоятками призваны увеличить силу поворотного действия, при этом механизм запускается при помощи кнопки или переключателя на рукояти.

специализированные отвёртки

Рукоять

Рукоять – важнейшая деталь.

Она несет полную ответственность за безопасность мастера.

Ее диэлектрические свойства должны гарантировано защищать от “пробития” даже при напряжении 1кВ.

Дополнительная безопасность мастера при работе обеспечивается особым материалом – полиформальдегидом.

Сама ручка может быть изготовлена из поликарбоната или полиэтилена, при этом поверхность покрыта слоем того самого полиформальдегида.

Он имеет интересные свойства, среди которых влаго- и износостойкость, высокая механическая прочность и устойчивость к агрессивным воздействиям нейтральных щелочей и растворителей.

Полиформальдегид – хороший диэлектрик, что позволяет его использовать в качестве покрытия рукоятки отверток.

Этот материал сохраняет свои свойства в температурных пределах от – 40 до +120 градусов Цельсия.

Его диэлектрические свойства практически не зависят от температуры.

Форма рукояти может быть в поперечном разрезе как полностью круглой, так и шестиугольной, пятиугольной, квадратной.

Иногда встречаются и треугольные варианты.

В принципе, при выборе необходимо ориентироваться не на конкретно форму, а на то, удобно ли инструмент лежит в руке.

Разновидности стержней

Стержни устанавливают разных модификаций для повышения функциональности. Их выпускают нестандартного размера по длине – удлиненные и укороченные, такие же отклонения касаются и рукоятки, что позволяет расположить инструмент для вращения в трудных местах. Чаще всего используются в комбинированных отвертках и моделях с гибким стержнем
.

Универсальные стержни комбинированного типа встречаются в комбинированных вариантах или в отвертках с храповым механизмом. Если у отвертки присутствует граненый стержень, то его используют для увеличения силы рычага
, а именно другого подручного инструмента, например, плоскогубцев .

Материалы, из которых сделана шлицевая отвертка

Большинство
типов отверток, изготавливается из одних и тех же материалов. Так, для
изготовления металлического стержня, используют прочную инструментальную сталь,
либо же хромованадиевую сталь, в редких случаях – титан или вольфрам. Также,
может быть такое, что стержень отвертки может быть сделан из инструментальной
стали, а наконечник – из титана. В случае, если наконечник сделан из
инструментальной стали, он дополнительно закаляется и подвергается закалке под
воздействием высокой температуры, повышая, вместе с тем, собственное значение
прочности.

Что же
касается ручки шлицевой отвертки, то она также может быть выполнена в
нескольких вариациях. Это может быть композитный, высокопрочный пластмасс, или
же обыкновенная деревянная ручка. Также, может использоваться резина – все эти
материалы являются отличными диэлектриками, вместе с тем, они прочны и дешевы в
производстве. Поэтому, они и являются настолько популярными в изготовлении
такого инструмента, как отвертка.

Какие отличия между крестовой и плоской отверткой

Крестовая отвертка — наиболее популярный инструмент при ремонте.

Спектр и особенности использования:

  • Различаются по диаметру наконечника.
  • Применяется для большинства разновидностей шурупов, винтов и саморезов.
  • Для облегчения эксплуатации, наконечник инструмента дополняется магнитом.

Одна из самых популярных моделей

Далее рассмотрена специфика и особенности использования плоской или шлицевой отвертки. Жало плоской отвертки выполняется из узкой пластины.

Раньше, основная часть крепежей была выполнена с прямой линией наконечника. В этом случае, необходимо подобрать жало нужной длины.

Сегодня такие крепежи применяются реже, и их установка проводится только плоским концом отвертки. Крестовые варианты инструмента дают возможность устанавливать и откреплять фигурные крепежи.

У магнитных моделей наконечник крепче

Жало этой отвертки имеет большое число выступов, что позволяет обеспечить плотное сцепление с откручиваемыми деталями. Крестовые модели позволяют работать с бытовыми вещами, деревом и металлом. Плоские же отвертки больше применяются для крепления дверных ручек, розеток и прочих мелких элементов.

Особенности использования отвертки с плоским кончиком:

  • Применима для вкручивания и откручивания винтов и шурупов.
  • Используется реже, чем крестовая «коллега».
  • Длина наконечника измеряется в миллиметрах.

Обратите внимание! Отвертки различаются и формой жала, которую подбирают. Все зависит от цели применения

Кроме того, отличаются размеры отверток плоских и крестовых. Параметр подбирается, в зависимости от диаметра шурупа.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
