Инструкция по технике безопасности при эксплуатации электроустановок до 1000 в

Заземление

Для защиты от поражения электричеством используют заземление. Оно организовывается в любом помещении, где используется электрооборудование.

В землю закапывается металлическая конструкция (заземлитель), к которой подсоединяется заземляющий электрод. Он соединяет заземлитель и электрооборудование, находящееся в помещении, в единую цепь.

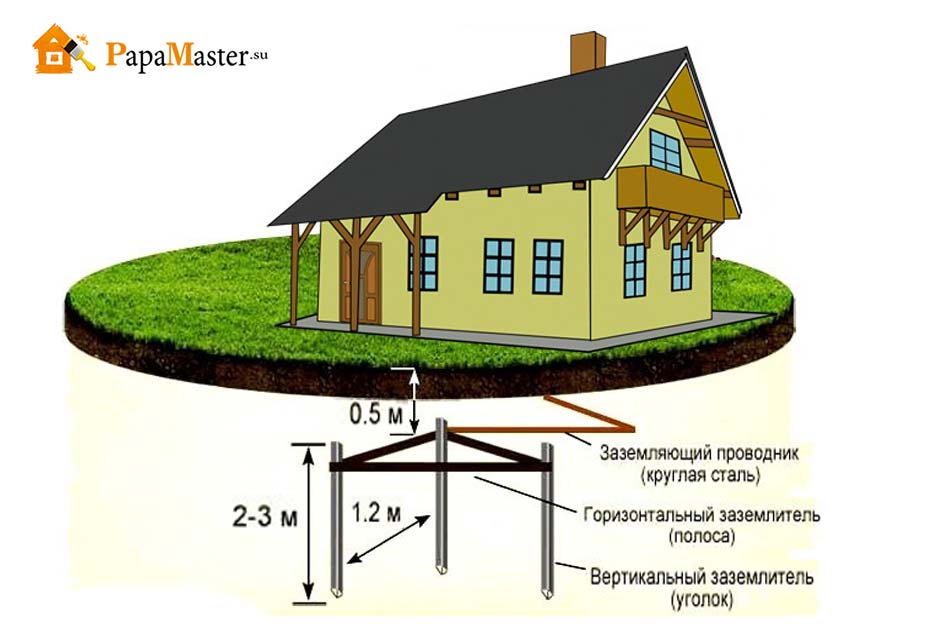

Устройство заземления для дома

Если заземление в доме отсутствует, то при повреждении провода металлическая часть корпуса оборудования окажется под напряжением и человек, прикоснувшись к нему, может быть поражён током. Если же заземление имеется, то в этом случае ток будет уходить в землю и опасности для человека представлять не будет.

Характеристика путей прохождения тока

В зависимости от пути прохождения тока находится тяжесть поражения пострадавшего, поскольку ток поражает все органы и ткани на пути своего движения.

Самое опасное – если ток проходит через сердце, голову или дыхательные органы.

Пути прохождения тока через человека

Наиболее опасные схемы:

  • рука – рука;
  • две руки – две ноги;
  • рука – нога.

Наименее опасный путь: нога – нога.

Также важным фактором является время воздействия поражающего фактора. Чем оно меньше, тем меньший урон будет нанесён организму, поскольку даже слабый ток при длительном воздействии приводит к тяжёлым электротравмам.

Человек может получить повреждение, даже не касаясь оголённых проводов. Это может случиться при приближении на опасное расстояние к токоведущим частям. При нахождении возле оборванных и лежащих на земле проводов линий электропередач возникает шаговое напряжение. Оно называется так, поскольку учитывает разность потенциалов между двумя точками, расположенными друг от друга на расстоянии человеческого шага. Чем шире человек выполняет шаг, тем более вероятное поражение, так как в этом случае выше разность потенциалов.

При организации электропроводки, согласно Правил электробезопасности, обязательно предусматривают варианты автоматической защиты от поражения электрическим током.

К ним относятся различные варианты заземления, использование более низкого напряжения, системы аварийного отключения и т.д.

Какие важные моменты для инженера по ОТ содержат новые, с изменениями ПОТЭУ 2020 и ПТЭЭП

Основные моменты, важные для инженера по ОТ в области электрохозяйства:

  • Назначение лица, ответственного за электрохозяйство, и его заместителя проводится на основании пп. 1.2.3–1.2.5 ПТЭЭП. Обязанности ответственного за электрохозяйство прописаны в п. 1.2.6 ПТЭЭП.
  • Инженер по ОТ ответственным за электрохозяйство быть не может, поскольку он является инспектирующим лицом, а не электротехническим или электротехнологическим персоналом. Поэтому при отсутствии в штате инженера по ОТ его обязанности нельзя возлагать на лицо, которое уже отвечает за электрохозяйство. Получится, что это лицо должно будет проверять свою же работу, что неправильно. Зато ответственность за обеспечение охраны труда, пожарной безопасности в подразделении на ответственного за электрохозяйство возлагать можно.
  • Правила по охране труда при эксплуатации электроустановок применяются во всех организациях, в которых используются электроустановки, электрооборудование, электроинструмент. Поэтому даже если ваша организация использует только осветительные приборы, компьютер и чайник, обучаться по ПОТЭУ все равно придется.
  • Какую группу по электробезопасности какому специалисту нужно иметь, прописано в Приложении 1 к новым ПОТЭУ с изменениями за 2020 год. Здесь же прописан порядок присвоения этих групп. Например, для присвоения 4-й группы инженеру по ОТ, помимо успешной сдачи экзаменов и получения 3-й группы, следует иметь производственный стаж 3 года и более.
  • Хорошее знание требований ПОТЭУ и ПТЭЭП инженером по ОТ снижает затраты компании. Например, подрядной организации, работники которой обучены на 2-ю группу электробезопасности, следует починить экскаватор. Это — действующая электроустановка, поэтому для проведения ремонта работникам нужно иметь 3-ю и 4-ю группы по электробезопасности. Однако если сделать эту электроустановку на период ремонта недействующей (отсоединить питающий кабель, заземлить, оформить соответствующую документацию), для проведения ремонта достаточно будет 2-й группы по электробезопасности, и тратить деньги на дополнительное обучение не придется.
  • Максимальная группа по электробезопасности, которую разрешено присваивать лицам, не достигшим 18-летия, — 2-я. Эту же группу присваивают студентам на практике, стажерам. Включать в состав действующих бригад таких работников запрещено. Максимум, что они могут делать в порядке исключения, — действовать в качестве поста охраны, не входя в работающую электроустановку.
  • Подтверждать группу по электробезопасности и присваивать новую может комиссия предприятия. При этом ей разрешено подтверждать или присваивать группу не выше той, которая есть у 3 членов комиссии. Например, если в комиссии по проверке знаний 3 человека обучены на 3-ю группу, присваивать и подтверждать 4-ю группу они не могут. Обучение и проверку знаний члены комиссии должны проходить в специализированном центре или в Ростехнадзоре.
  • ПТЭЭП и новые ПОТЭУ с изменениями за 2020 год разрешают относить к неэлектротехническому персоналу трудящихся, которые не работают с переносным электроинструментом или в электроустановках. Таким работникам нужно ежегодно присваивать 1-ю группу. Инструктаж на 1-ю группу проводит ответственный за электрохозяйство или по его распоряжению — другой, обученный не ниже чем на 3-ю группу работник из числа электротехнического персонала. Результаты инструктажа фиксируются в специальном журнале. Инженер по ОТ не может проводить инструктаж на 1-ю группу электробезопасности, поскольку не является электротехническим персоналом.
  • Если руководитель потребителя делегировал техническое руководство находящимися в его распоряжении электроустановками ответственному лицу, сам он может не обучаться по электробезопасности на 2-ю группу и выше. Ему будет достаточно пройти инструктаж на 1-ю группу.
  • Стандартные сроки проверки знаний по ПОТЭУ, ПТЭЭП для инженера по ОТ – 1 раз в 3 года, для электротехнического персонала, который обслуживает, ремонтирует, налаживает электроустановки, выдает наряды на эти работы, — 1 раз в год, для административно-технического персонала, который не занимается ранее указанными работами, — 1 раз в 3 года. При этом перед проверкой знаний трудящийся должен пройти медосмотр и не иметь медицинских противопоказаний к выполнению соответствующих работ.
READ  Мультиметр дт 838 инструкция по пользованию. мультиметр dt830b инструкция по применению

Где применяются правила ТБ

Положения правил по охране труда касаются, прежде всего, электротехнических, электротехнологических и некоторых неэлектротехнических работников, которые контактируют с разными частями электрооборудования в процессе его техобслуживания, переключения, монтажно-наладочных и прочих (в т.ч. и строительных) видов работ. Также под действие правил подпадают их работодатели: юрлица и физлица, они обязаны гарантировать безопасный труд на своих предприятиях.

Обратите внимание! В целях повышения надежности производства работодатели могут установить даже более жесткие требования к электробезопасности (конечно, не в противовес официальным Правилам). Работники должны быть ознакомлены с инструкциями по охране их труда и должным образом проинструктированы

Электроустановки и линии, участвующие в производственном, передаточном и распределительном процессах, должны быть исправны и снабжены различными защитными приспособлениями и оказания доврачебной помощи.

Средства защиты от поражения электротоком

Все члены производственного процесса с участием электрической энергии должны периодически обучаться и подтверждать свои способности к электробезопасной работе (присваиваются группы допуска с I по V и выдаются типовые удостоверения), а некоторые категории лиц – еще и проходить медосмотры (если работники моложе 21 года, ежегодные). При нарушении данных правил виновные лица несут различные виды ответственности.

IV. Способы оказания первой помощи

4.1.1. Уложить пострадавшего на спину на твердую поверхность;

4.1.2. Проверить наличие у пострадавшего дыхания (по подъему грудной клетки или другим способом);

4.1.3. Проверить у пострадавшего наличие пульса на лучевой артерии у запястья или на сонной артерии на передней — боковой поверхности шеи;

4.1.4. Выяснить состояние зрачка (узкий или широкий), широкий зрачок указывает на резкое ухудшение кровоснабжения мозга.

4.2. Во всех случаях поражения электрическим током вызов врача является обязательным независимо от состояния пострадавшего.

Если у пострадавшего отсутствует дыхание, нужно немедленно приступить к выполнению искусственного дыхания. Наиболее эффективный способ искусственного дыхания — «рот в рот».

READ  Беспроводная охранная сигнализация

При этом способе оказывающий помощь укладывает пострадавшего таким образом, чтобы голова его была запрокинута как можно больше назад, при этом язык не должен закрывать прохода воздуха через гортань. Затем оказывающий помощь делает несколько сильных вздохов и вдувает воздух через рот в легкие пострадавшего со скоростью 10-12 выдохов в минуту (через каждые 5-6 сек.) до полного восстановления дыхания пострадавшего или прибытия врача.

4.3. При отсутствии у пострадавшего дыхания и пульса необходимо одновременно с искусственным дыханием (вдуванием воздуха) проводить наружный (непрямой) массаж сердца. Для этого определяют место положение нижней трети грудины, затем, накладывают на нее основание ладони разомкнутой кисти, ладонь другой руки кладут поверх первой и начинают ритмичные надавливания на грудную клетку пострадавшего. При этом следует чередовать указанные операции в следующем порядке: после двух вдуваний в рот или нос пострадавшего, оказывающий помощь производит 15 надавливаний на грудную клетку (каждое надавливание -в течение 0,5 сек.), после чего искусственное дыхание и непрямой массаж сердца повторяют в указанной последовательности. Искусственное дыхание следует проводить до появления у пострадавшего признаков самостоятельного дыхания или до прибытия врача.

4.4. Если на пострадавшем загорелась одежда, нужно быстро набросить на него люэую плотную ткань или сбить пламя водой.

При ожогах не следует касаться руками обожённого участка кожи или смазывать его какими-либо мазями, маслами, вазелином и растворами. Нельзя вскрывать пузыри и отдирать обгоревшие, приставшие к ране куски одежды. Обоженную поверхность следует покрыть, как любую рану, стерильным материалом из индивидуального пакета.

4.5

При легких ушибах на ушибленное место следует накладывать холодный компресс, при сильных ушибах пострадавшего следует осторожно уложить на носилки, расстегнуть одежду и прикладывать ушибленному месту холодные компрессы

4.6. Всякая рана может загрязниться микробами, находящимися на раняшем предмете, на коже пострадавшего, а также в пыли, земле на руках оказывающего помощь и на грязном перевязочном материале. Даже очень маленькую рану следует предохранять от загрязнения, при небольшом ранении нужно взять бинт из аптечки и наложить на рану повязку (промывать рану водой нельзя); при большом кровотечении следует выше раны наложить жгут.

Опасность поражения электрическим током

Опасность поражения электрическим током проявляется не только при работе с электричеством, но и в повседневной жизни. Сотрудники, чей род деятельности напрямую связан с силой тока, больше подвержены риску. Смертельные исходы от электротравм, по статистике, в зависимости от типа отрасли, составляют около 15-30 % ежегодно. В основном, это происходит в случае невнимательности и нечаянного касания проводов под напряжением

Именно поэтому соблюдение техники безопасности очень важно при работе с электрическим током

Опасность представляет для человека напряжение свыше 35-40 Вольт, оно может привести к летальному исходу без своевременного оказания медицинской помощи. Степень поражения напрямую зависит от силы тока, конструкции электрической сети, источника питания, контакта с влажной средой и ряда других факторов. Угрозу несет как постоянный ток, так и переменный.

Опасным для жизни является поражение током всех систем организма, что приводит к мгновенной остановке сердца. Мышцы при этом сокращаются, и пострадавший самостоятельно не может отпустить провод, находящийся под напряжением. Поэтому электрики при работе касаются проводов внешней частью ладони, чтобы в случае поражения током не схватить кабель, находящийся под напряжением, сжав его еще сильнее.

Можно выделить основные причины электротравм на производстве:

  • работа с кабелями под напряжением без соблюдения норм техники безопасности;
  • некачественное заземление электроустановок;
  • отсутствие ограждения у оборудования, находящегося под напряжением;
  • проведение электромонтажных работ без использования средств защиты;
  • непосредственный контакт с проводами, где повреждена или отсутствует изоляция;
  • неисправность проводки, что может привести не только к поражению током, но и возгоранию;
  • если используются для оборудования высокой мощности «слабые» соединительные провода, не выдерживающие его силу тока;
  • повышенная влажность в местах выполнения сварочных работ и др.
READ  Резонанс токов

Основные причины поражения человека электрическим током

II. Требования безопасности перед началом работы

2.2. Подготовить рабочую зону для безопасной работы:

освободить проходы, проезды и места складирования грузов от посторонних предметов;

проверить достаточность освещения проходов и мест складирования груза.

2.3. Проверить исправность инструмента, инвентаря и приспособлений.

2.4. Подготовить и уложить в порядке исходные материалы, необходимые для работы.

2.5. Для подготовки рабочего места или при работах со снятием напряжения должны быть выполнены в указанном порядке следующие технические мероприятия:

а). Произведены необходимые отключения и приняты меры, препятствующие подаче напряжения на место работы вследствие ошибочного или самопроизвольного включения коммутационной аппаратуры.

б). На приводах и ключах дистанционного управления коммутационной аппаратурой вывешены запрещающие плакаты.

в). Проверено отсутствие напряжения на токоведущих частях, которые должны быть заземлены для защиты людей от поражения электрическим током.

г). Произведено заземление (включены заземляющие ножи, а там где они отсутствуют, установлены переносные заземления).

д). Вывешены предупреждающие и предписывающие плакаты, ограждены при необходимости рабочие места и оставшиеся под напряжением токоведушие части.

В зависимости от местных условий токоведущие части ограждаются до или после наложения заземления.

Ремонтный персонал приступает к работам только после допуска его электротехническим персоналом обслуживающим данную установку.

2.6. Пользуясь ручными электрическими машинами, переносными светильниками и переносным электроинструментом перед началом работ следует:
— определить по паспарту класс машины или инструмента;

— проверить комплектность и надежность крепления деталей;

— убедиться внешним осмотром в исправности кабеля (шнура), его защитной трубки и штепсельной вилки, целостности изоляционных деталей корпуса, рукоятки и крышек щеткодержателей, защитных кожухов;

— проверить четкость работы выключателя;

— выполнить (при необходимости) тестирование устройства защитного отключения (УЗО);

— проверить работу электроинструмента или машины на хслостом ходу;

— проверить у машин I класса исправность цепи заземления (корпус машины – заземляющий контакт штепсельной вилки).

СПИСОК ПРИНЯТЫХ В МЕЖОТРАСЛЕВЫХ ПРАВИЛАХ ПО ОХРАНЕ ТРУДА (ПРАВИЛАХ БЕЗОПАСНОСТИ) ПРИ ЭКСПЛУАТАЦИИ ЭЛЕКТРОУСТАНОВОК СОКРАЩЕНИЙ

АГП Автомат гашения поля
АСУ Автоматизированная система управления
АТС Автоматическая телефонная станция
ВЛ Воздушная линия электропередачи
ВЛС Воздушная линия связи
ЗРУ Закрытое распределительное устройство
КЛ Кабельная линия электропередачи
КЛС Кабельная линия связи
КРУ (КРУН) Комплектное распределительное устройство
внутренней (наружной) установки
КТП Комплектная трансформаторная подстанция
НРП Необслуживаемый регенерационный пункт
НУП Необслуживаемый усилительный пункт
ОРУ Открытое распределительное устройство
ОУП Обслуживаемый усилительный пункт
ПОР Проект организации работ
ППР Проект производства работ
ПРП Правила работы с персоналом
РУ Распределительное устройство
ВЧ связь Связь высокочастотная
СДТУ Средства диспетчерского и технологического
управления (кабельные и воздушные линии
связи и телемеханики, высокочастотные каналы,
устройства связи и телемеханики)
СМО Строительно — монтажная организация
СНиП Строительные нормы и правила
ТАИ Устройства тепловой автоматики,
теплотехнических измерений и защит,
средства дистанционного управления,
сигнализации и технические средства
автоматизированных систем управления
ТП Трансформаторная подстанция
ЭУ Электролизная установка

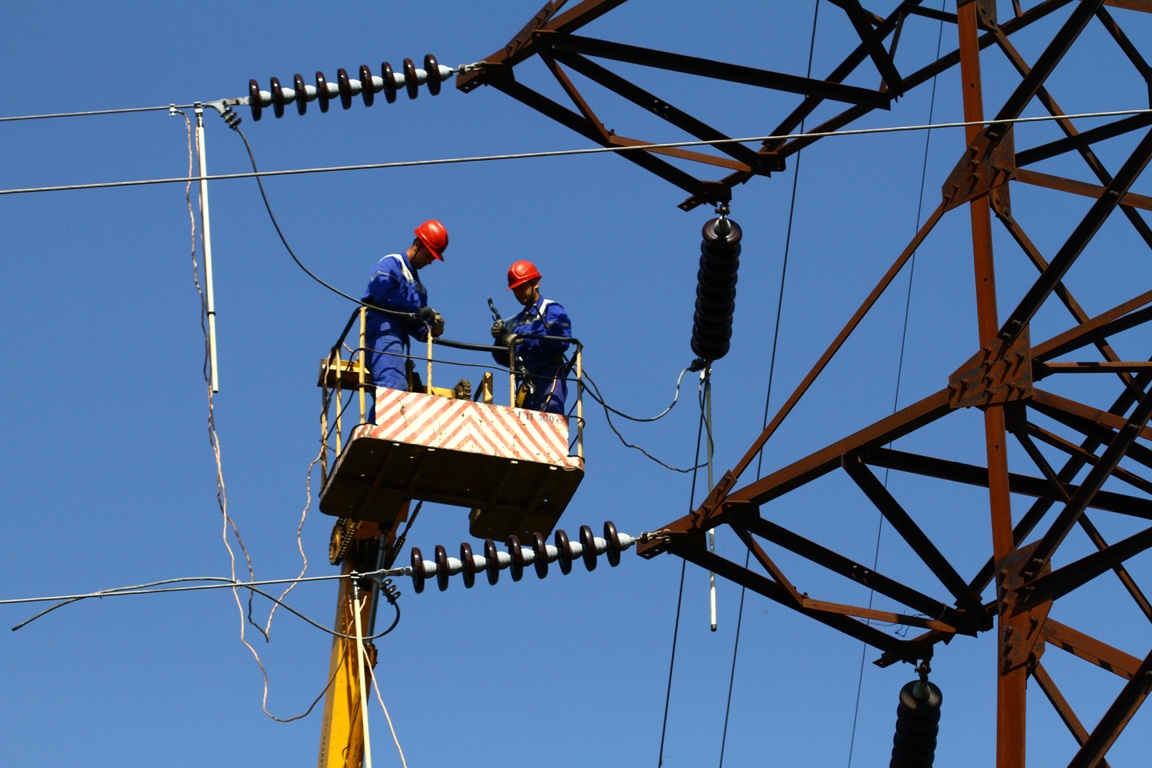

Ремонт линии

Правила ремонта линий обязывает бригаду организовать в радиусе 20 метров от места проведения работ заземление. Любую деятельность вне данного круга проводить запрещено. Если на участке трудится несколько бригад, то у каждой должно быть свое заземление.

Работники могут перемещаться для удобства прямо по кабелям, если они имеют не менее 70 кв. мм. поперечной площади.

Работы на поврежденных линиях

Во время ремонта линий запрещено:

  • Использование траверсов при пофазном ремонте.
  • Залезать на опоры ЛЭП для осмотра поломки.
  • Перемещаться под поврежденными опорами в темное время суток.
  • Подходить к оголенным проводам ближе, чем на 8 метров.
