Как сделать антенну для цифрового телевидения своими руками

Что относят к исходным данным для расчёта антенны

Чтобы изображение на экране телевизора при использовании цифрового ТВ было качественным, важно правильно рассчитать искомую длину электромагнитной волны. Только при помощи точных данных можно рассчитывать на идеальный результат

Найти длину можно при помощи специальной формулы:

λ = 300 / F, где

F − это частота принимаемого сигнала в МГц.

Настройка антенны — это трудоёмкий процесс, требующий времени и терпения

Определить данный параметр можно, уточнив частоту вещания в вашем населённом пункте. Это можно сделать прямо в поисковике либо оформить запрос в соответствующую телерадиостанцию. Полученный результат делим пополам и получаем нужную нам величину. Приведём пример: предположим, телевышка передаёт сигнал в Московскую область с частотой 714 МГц. Подставляем это значение в нашу формулу:

λ = 300 / 714 = 0,42 / 2 = 0,21 м = 21 см

это длина электромагнитной волны, которую будет принимать антенна.

ВНИМАНИЕ!

В вашем случае параметры будут совершенно другими, выше предложенные вычисления выполнены в качестве примера для ориентировки.

Техника безопасности при монтаже

Для уверенной работы подобных антенн требуется размещение их над землей на уровне 7−10 метров. Поэтому при монтаже необходимо строго соблюдать правила техники безопасности:

  • Нельзя монтировать конструкцию при проливном дожде или сильном тумане.
  • Нежелательно подниматься наверх одному, особенно в гололед, холод, снег.
  • Если необходимо подняться на шаткую конструкцию или высотные работы проводятся в опасных местах, то обязательно требуется закрепленный монтажный пояс.

После правильной установки самодельные антенны работают не хуже заводских при существенной экономии бюджета.

Антенна для старого телевизора

Для современных и старых телевизоров принцип приема абсолютно одинаков и антенны для них не различаются. Разница заключается только в наличии и отсутствии встроенного декодера T2.

Даже тщательно изготовленная антенна не позволит просматривать цифровое эфирное телевидение, если нет приставки или встроенного декодера, чтобы декодировать цифровой сигнал. С цифровым тюнером (приставкой), даже используя антенну самой простой конструкции из пивных банок, можно бесплатно принимать цифровой сигнал в частном доме, на даче или в квартире на телевизор любого года выпуска.

В местности, где слабый сигнал, чтобы показывало хорошо, желательно дополнить устройство усилителем мощности. Мощную антенну можно использовать на 2 телевизора, а если они современные, их можно использовать и без приставки.

Теперь вы знаете, как сделать антенну для цифрового ТВ своими руками. Надеемся, наша инструкция с расчетами помогла изготовить подходящий вариант под ваши условия!

Опубликовано:
07.02.2020
Обновлено: 07.02.2020

Расчет

Существует два пути: смонтировать антенну для приема сигнала в общем диапазоне или для работы с конкретной частотой. При этом проблемой всегда становится слишком слабый сигнал, недосягаемость зоны приема или наличие поблизости заглушающего источника.

Однако неоспоримый плюс цифрового телевещания – способность передавать прямую и отраженную волну. А разнообразие конструкций позволяет подобрать оптимальный вариант антенны из кабеля для цифрового ТВ, которая обеспечит идеальную картинку и звучание.

Некоторые модели телевизоров с функцией Smart-TV способны измерить качественные показатели и определить причину неудобств. Самостоятельно, даже с применением специализированного оснащения произвести замеры, чтобы определить, отчего картинка некачественная, невозможно, если антенна не относится к категории всеволновых устройств приема, а причисляется к разряду дециметровых.

Правила расчета

Те, кто не пытается имитировать конструкцию «на глаз», задаются вопросом, как сделать антенну для телевизора своими руками, чтобы она по техническим характеристикам не уступала заводским модификациям? Ответ прост – пользуйтесь рекомендациями и правилами, описанными ниже.

Для начала уясните, что придется:

  1. Рассчитать длину волны сигнала, принимаемого от каждого передатчика DVB-T2, находящегося в радиусе досягаемости.
  2. Выбрать тот передатчик, который производит волны максимальной длины.
  3. Вычислить ½ поперечного сечения волны, которая и будет проецироваться по горизонтальной оси антенны.

Важно, чтобы последняя величина соответствовала геометрическим размерам «ветвей». Это и будет областью приема качественного сигнала T2

Практический пример

Допустим, что в населенном пункте, районе, городе округе или области работают три вышки, с рабочими параметрами:

  1. 32 ТВК, 546 МГц.
  2. 34 ТВК, 578 МГц.
  3. 24 ТВК, 498 МГц.

Чтобы сделать антенну своими руками, на первом этапе еще до проектирования и сборки необходимо рассчитать длины волн по формуле ƛ = 300/F. А F в данном случае – это частота в мегагерцах.

Получается, что для этого примера ƛ равна 0,55; 0,52 и 0,60 соответственно. Это значит, что за основу берется третий мультиплекс, так как в своем рабочем диапазоне он выдает волну наибольшей длины.

Теперь остается разделить ее на 2, чтобы определить рабочую зону самодельной антенны. Коэффициент ½ берется потому что волна синусоидальна, а значит, в поперечном сечении она равняется ƛ/2, что соответствует 0, 30 м.

А так как в расчетах используется полудлина, зона охвата будет 0, 15 м. или 15 см. На основании полученных данных приступайте к разработке чертежей для последующего изготовления и монтажа элементов.

Расположение и подключение

Для принятия и обработки цифрового сигнала подойдет комнатный и уличный вариант конструкции. Антенну можно установить на крыше или специальной мачте, что улучшит качество приема. При этом используется телевизионный кабель. Но чтобы не создавать помех, имеет смысл сделать его как можно короче. Нужно выбрать оптимальный вариант высоты конструкции и длины шнура.

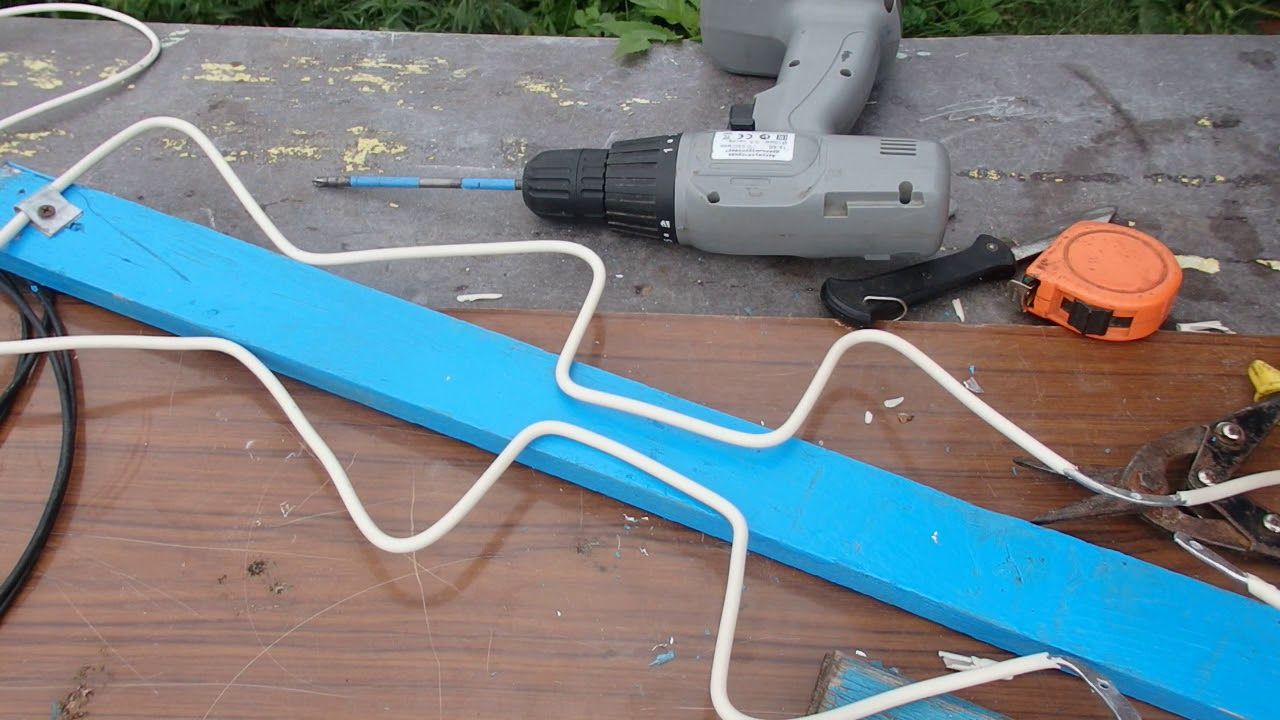

Антенна Харченко для цифрового ТВ своими руками. Антенна Харченко для цифрового ТВ

В 60-х годах прошлого столетия, Харченко сконструировал антенну, составляющую двойной квадрат из проволоки. Незамкнутыми углами квадраты соединяются между собой. В этом же месте подключаются к телевизионному кабелю. В свою очередь, на задней части конструкции устанавливается решетка из такого материала, который может провести ток.

Бабочка — одно из названий антенны

READ  Клетка фарадея своими руками

В простонародьи, данная конструкция имеет и другие названия. Часто ее называют:

  • Зигзагообразная антенна Харченко;
  • Восьмерка;
  • Бабочка;
  • Биквадратная антенна телевизора.

В настоящее время, успешно используется антенна Харченко не только для аналогового телевидения, но и для цифрового. Это связано с активным переходом телевидения на новый формат – цифровой. Он ведется на частотах дмв расчета на каналах 21-69 способом мультиплекса. А поэтому и конструкция должна быть подходящей.

Поскольку не все телевизоры оснащены встроенной антенной, то сообразительные хозяева изготавливают самодельные антенны Харченко для цифрового ТВ, их еще называют – домашние самоделки. Такие приборы работают не хуже купленных на рынке.

В данном

Действительно, такое устройство обладает преимуществами, которые сложно опровергнуть:

  • сборка такой конструкции требует минимум деталей и навыков;
  • можно собрать даже школьнику средних классов;
  • монтаж занимает около получаса;
  • бюджетность;
  • бессбойное функционирование устройства.

Далее, будет подробно рассказано о монтаже в домашних условиях.

Важно! Если вы до сих пор не знаете, как выглядит этот прибор, рекомендуется просмотреть чертеж ТВ-антенны Харченко заранее в интернете, просто открыв картинки. Монтаж любого прибора можно разделить на этапы

Они являются основными составляющими в работе – так можно точно понимать, какая часть плана уже выполнена

Монтаж любого прибора можно разделить на этапы. Они являются основными составляющими в работе – так можно точно понимать, какая часть плана уже выполнена.

Поэтому, сборку антенны этого вида делят на такие стадии:

  • подготовительная работа;
  • сборка;
  • испытание.

Рекомендации по расположению антенны для достижения лучшего изображения

Сделать антенну своими руками и установить её — это ещё половина успеха. Для получения качественного изображения необходимо правильно расположить и развернуть конструкцию. Зачастую антенны цифрового телевидения направляют на ближайшую подстанцию, которая раздаёт сигнал. Вам необходимо примерно рассчитать, с какой стороны расположена телевышка вашего ТВ.

Рассмотрите способы установки мачты антенны на крыше дома

Лучше всего сконструированную антенну повернуть боком к электромагнитным волнам, таким образом, по мнению экспертов, каналы цифрового формата будут показывать чётко без снега и лишнего шума.

 ОБРАТИТЕ ВНИМАНИЕ!

Антенна может ловить и каналы аналогового телевидения, однако, такие программы настроить идеально не получится.

Современное цифровое телевещание

Преимущества диапазона ДМВ

В последние годы в секторе эфирного телевещания наблюдаются заметные перемены, оказывающие определённое влияние на то, какая антенна дециметрового диапазона оптимально подходит для отдалённых районов

Особо важно, что сегодня практически всё телевещание ориентировано на цифровой ДМВ диапазон, для перекрытия которого потребуются те же дециметровые антенны

Одна из причин, по которым этим частотам отдаётся предпочтение, – хорошо известный всем экономический фактор. Дело в том, что современное оборудование передающих станций, а также волновые каналы (фидеры) и антенны сильно подешевели. Добавим к этому снижение расходов на обслуживание передающих систем и других станционных устройств.

Помимо этого, антенны дмв диапазона в комплекте с соответствующей цифровой аппаратурой обеспечивают следующие преимущества:

  • Если применять дмв антенну в личных целях, то удаётся принимать сигнал даже в удалённых от городской черты местах, считающихся ранее недоступными;
  • В отдалённых районах перекрытие диапазона обеспечивается за счет мощности передатчиков без необходимости применения ретрансляционных вышек;
  • Ещё одно достоинство приёмников этого класса – низкая чувствительность цифрового ДМВ сигнала к помехам.

Обратите внимание! У цифрового сигнала имеются определённые недостатки, чаще всего проявляющиеся при наличии в передающем тракте каких-либо рассогласований. Следствием этого является появление характерных разрывов в изображении при его достаточно высоком качестве

Причиной таких нарушений могут стать заметные искажения по фазе, вызванные отклонениями характеристик тракта от нормы

Следствием этого является появление характерных разрывов в изображении при его достаточно высоком качестве. Причиной таких нарушений могут стать заметные искажения по фазе, вызванные отклонениями характеристик тракта от нормы.

Особенности ДМВ антенн

Современная дмв антенна отличается от своих предшественниц тем, что на первое место начинают выходить её индивидуальные качества (прежде всего, усиливающий эффект). Поэтому она может применяться практически на любом (в пределах прямой видимости) удалении от передающей станции. При использовании такой антенны за счёт обработки сравнительно слабых сигналов в усилительной приставке удаётся добиться высокого качества изображения. Основные параметры приёмно-усилительного тракта задаются следующими техническими требованиями:

Его амплитудно-частотная характеристика (АЧХ) должна быть по возможности равномерной во всей полосе принимаемых частот (смотрите график на рисунке ниже);

График АЧХ

  • Наличие на ней небольших провалов и пиков не должно приводить к появлению фазовых искажений и разрывов в изображении;
  • Электронную часть приёмного тракта необходимо согласовывать с фидером во всём диапазоне принимаемых частот.

При соблюдении этих условий антенна для цифрового тв не нуждается в дополнительных устройствах, обеспечивающих её адаптацию к местным условиям приёма.

Требования к антенне цифрового пакетного телевидения

Телевизионные вышки передают сигнал на небольшие расстояния. Зачастую длина электромагнитной волны не превышает 60 км. При этом импульс должен обладать устойчивым напряжением, которое, дойдя до конца волны, не должно снизиться, иначе на качественное изображение сигнала на экране телевизора можно не рассчитывать. В этом случае необходимо учитывать разность двух потенциалов начала и конца. Именно этот показатель создаёт токи с минимальными амплитудами. Данный параметр влечёт за собой перечень важных требований, которыми должна обладать антенна, принимающая сигнал «цифры»:

  1. При самостоятельном производстве стоит учитывать, что конструкция антенны как цифрового приёмника должна быть максимально точной. Не допускается никаких лишних ответвлений, повреждений, скруток и зазубрин. Эти мелочи способны существенно влиять на качество принимаемого сигнала.
  2. Устанавливая антенну самостоятельно, вы должны её направить строго по поляризации, а также по направлению идущих электромагнитных импульсов от раздающей подстанции или вышки.
  3. Соблюдайте её защищённость от посторонних сигналов. Ограничьте попадание волн от радиоприёмников, электрогенераторов, спутникового ТВ к цифровой антенне. Это создаст помехи, вследствие чего изображение будет потеряно.
READ  Программируемый термостат w1209

Придерживаясь требований к антенне цифрового телевидения, вы создадите безупречный сигнал для телевизора

Что понадобится для сборки цифровой антенны

Перечень необходимых материалов изменяется в зависимости от того, о какой именно самодельной DVB- T2 антенне идёт речь. Есть несколько типов расходников: коаксиальный кабель, проволока, жестяные банки или даже болты. Что-то из этого списка вам точно подойдёт. Обязательно следует подготовить инструмент:

  • кусачки, пассатижи, плоскогубцы;
  • изоленту, скотч, клей;
  • герметик с пластиковым стержнем;
  • рулетку;
  • желательно вооружиться паяльником с припоем.

С помощью всего этого можно сделать DVB- T2 антенну своими руками . Ещё раз повторим, что список оборудования и необходимого инструмента может изменяться в зависимости от того, о какой именно телеантенне идёт речь. Поэтому сначала необходимо рассмотреть существующие технологии, наглядно иллюстрирующие, как сделать антенну для цифрового ТВ , и только потом заниматься сбором материала и инструмента.

Изготовление самодельной антенны

Сразу учтите, что любая простая антенна не является универсальной, и предназначена для работы в определенных условиях. Поэтому перед сборкой изучите рекомендации, и на их основании выберите нужный тип конструкции. Предварительно приобретите приемник, который будет обрабатывать полученный сигнал и передавать его к телевизору.

Из пивных банок

Однозначный плюс – доступность материалов, простота сборки. Процесс займет не более четверти часа. Для этого сделайте в донышках двух банок по отверстию. Снимите наружную изоляцию с конца кабеля на 20 см, не задевая оплетки. Проденьте его сквозь банки, расположенные горлышками друг к другу. На входах и выходах закрепите шнур болтами. Закрепите конструкцию скотчем к заранее приготовленному деревянному Т-образному штативу.

В виде восьмерки

Если дом находится на открытой площадке, антенна-восьмерка, которую разработал Харченко, является оптимальным вариантом. Это два ромба, соединенных и сориентированных по оси, проходящей вдоль диагонали. Сторона равна расчетной полудлины среза волны. Материал – медная жила с сечением 2-3 мм или алюминиевая 5-6 мм. Концы отреза соединяют, ромбы тоже, чтобы конструкция была целостной.

Двойной, тройной квадрат

Такая телеантенна представляет собой комплект квадратов, выполненных из меди или алюминия, размещенных последовательно по одной оси. Она не рекомендована для случаев, когда точка приема находится на большом удалении от ретранслятора. Но зато фон, создаваемый другими источниками излучения, которых много в городских условиях, полностью блокируется. Основ изготавливается из дерева. Антенну поворачивают к рабочей вышке.

Из картонной коробки

Такая антенна своими руками собирается из подручных материалов. Основой является фольгированная картона, из которой вырезается два квадрата. Их необходимо соединить болтами, чтобы обеспечить надежный контакт. Способ размещения видно на видео. Для улицы такая конструкции не подойдет, но в комнате или на лоджии она будет работать не менее эффективно, чем наружная модификация.

Бабочка

Данная модель предназначена для установки вне помещения. Это означает, что медь используют реже ввиду ее склонности к коррозии. Алюминий сечением 5-6 мм – идеальный вариант. На деревянной основе отмечают 4 точки на расстоянии 18-20 см друг от друга. Проводят ось и перпендикуляры. Вымеряют углы по 30 градусов. По этой разметке укладывают усики, которые соединяются между собой согласно схеме.

С помощью паяльника

Это поистине самостоятельный вариант, и придется научиться паять. В данном случае можно использовать даже сталь. Отличие от предыдущей модели в том, что все соединения паяные, что делает конструкцию монолитной. Усики готовят заранее, а затем припаивают их друг к другу по разметке. Телеантенна подойдет для улицы. Вандалам она неинтересна, так как сталь стоит копейки, а медь с алюминием гораздо дороже.

С помощью болтов

Это тоже простой способ собрать антенну своими руками. Паять нечего не придется. Достаточно запастись болтами и гайками. Правда потребуется дрель, чтобы просверлить отверстия. Усики устанавливаются в заглубления, просверленными по заранее нанесенной разметке. Крепление предполагает их фиксацию к деревянному штативу. Конструкция легкая, но прочная, надежная и долговечная.

Из коаксиального кабеля

Этот вариант используется чаще всего в качестве временного. Такую антенну для Т2 устанавливают на даче, в бытовках, в квартирах, где не планируется постоянное жительство. Достаточно правильно спаять Элементы кольца и кабеля, идущего к приставке. Причем соединять можно как центральную жилу, так и экранную оплетку. Такая «антенна-петля» прекрасно работает в комнате, если разместить ее на окне или балконе.

Что потребуется для сборки

Чтобы изготовить антенну самостоятельно, требуется не более часа. Сильно сократит время правильный подбор материала и инструмента, который зависит от типа антенны. Для всех видов потребуются антенный штекер и передающий кабель.

Для антенны из пивных банок, кроме них самих, нужны медная или алюминиевая проволока сечением 2-5 мм и Т-образный каркас для фиксации деталей. Приемное устройство из коробок делают с помощью фольги и картона.

Для квадратной антенны необходимы трубки из меди, латуни или алюминия, для устройства типа «Бабочка» — деревянная палка с поперечной планкой.

Самые востребованные инструменты:

  • пассатижи для придания форм элементам антенны;
  • кусачки (могут использоваться ножницы);
  • нож или лезвие для зачистки провода;
  • паяльник с припоем;
  • линейка и транспортир;
  • изоляционная лента (обязательна для установки на улице);
  • шуруповерт или отвертка с шурупами, ключ с болтами и гайками, клей или булавки (в зависимости от того, где и как будет устанавливаться антенна);
  • кронштейн для установки на мачте (при желании его можно изготовить самостоятельно из проволоки или трубок).

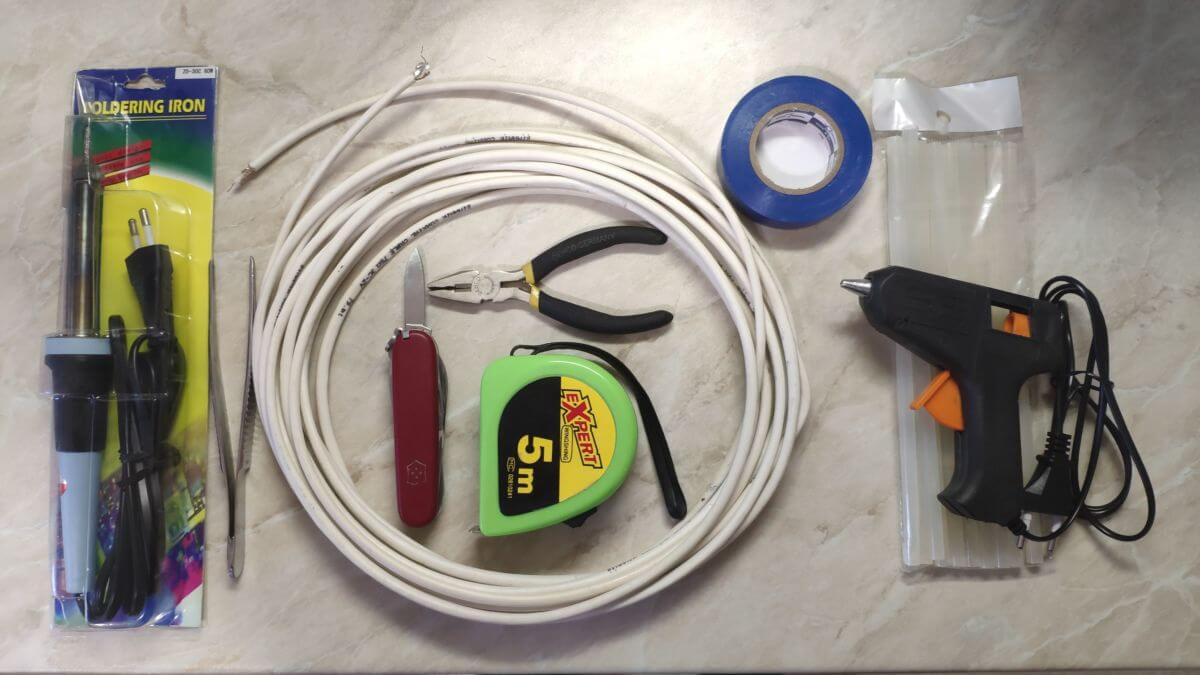

Инструменты для изготовления антенны.

Антенна из жестяных банок

Чтобы собрать простую антенну своими руками для цифрового ТВ , используйте коаксиальный провод, несколько алюминиевых или жестяных банок. Желательно также подготовить небольшую трубу из пластика. Выбор материала для основания очевиден – планка из древесины.

READ  Что такое коэффициент мощности

К материалу выдвигается только одно требование – внутренняя поверхность должна быть ровной, а не ребристой. Каждый желающий способен сконструировать телеантенну, придерживаясь простой пошаговой инструкции:

  1. Сначала тщательно вымойте банки, а потом подождите, пока они высохнут.
  2. Обработайте конец антенного провода.
  3. Снимите изоляцию центральной жилы, а потом скрутите оплётку.
  4. У вас есть два проводника, которые необходимо прикрепить к банкам.
  5. Проводники при желании можно припаять, если под рукой есть необходимый инструмент. Альтернативный вариант – закрепить проводники саморезами.
  6. Скрутите петли на концах проводников. В них нужно продеть саморезы, а уже потом закрепить их на банках.
  7. Используйте мелкозернистую наждачную бумагу, чтобы тщательно отчистить металлическую поверхность банок, следует снять краску.
  8. Закрепите банки на основании, которым может быть планка из древесины или пластиковая труба.
  9. Универсальных замеров не существует. Всё необходимо просчитывать в индивидуальном порядке.
  10. Вставьте антенный кабель в телевизор или ресивер и попытайтесь настроить цифровые каналы.

Из пивных банок

Жестяные и алюминиевые пивные банки использовать можно, но предварительно снимите краску мелкозернистой наждачной бумагой. Не стоит питать иллюзий, рассмотренный вариант – аварийное решение. Поэтому при оптимальном стечении обстоятельств в хорошем качестве и без помех будет транслироваться всего лишь несколько телеканалов.

Вне всяких сомнений, конечный результат определяется в связи с тем, как далеко расположен ретранслятор сигнала. Причиной появления дополнительных помех может стать ландшафт, деревья, высокие здания. Конечно, качество изготовления телеантенны тоже играет свою роль.

Варианты установки АПРА

Установка АПРА должна осуществляться с соблюдением следующих требований:

  • обеспечение надежного закрепления радиоприемного устройства на автомобиле, не допускающего смещения при воздействии различных механических нагрузок (ветровой, изгибной и т.п.);
  • обеспечение плотного контакта с кузовом, выполняющим роль массы, что существенно уменьшает уровень помех и улучшает качество сигнала.

Все варианты установки приемной радиоантенны сводятся к трем основным методикам фиксации АПРА на автомобиле:

  • врезному креплению с использованием сквозного отверстия, просверленного в крыше или другой части кузова;
  • магнитному креплению, использующему магнитную подошву антенны;
  • штыревому креплению, представляющему собой механическую фиксацию прута антенны для автомагнитолы на специальном кронштейне типа струбцины.

Врезное крепление АПРА

В сквозное отверстие вставляется крепежная шпилька основания радиоантенны, на нее изнутри салона накручивается гайка. К достоинствам методики «врезного крепления» отосят:

  • прочность закрепления прибора, снижающую вероятность его похищения;
  • стабильность рабочих параметров антенно-фидерной системы после монтажа.

Из недостатков отмечают следующее обстоятельство: края просверленного отверстия являются очагами коррозии металлического кузова, поэтому рекомендуется использовать штатные технологические отверстия.

Важно! В зоне крепления необходимо зачистить металл от краски, чтобы обеспечить надежный токопроводящий контакт гайки, как элемента антенны, с металлом кузова автомобиля. На рис

ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА

На рис. ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА.

Основание антенны для врезного крепления

Магнитное крепление АПРА

Магнитное крепление антенны обеспечивается магнитами, расположенными в ее основании – подошве. Магниты можно приобретать отдельно от антенного устройства. Наиболее востребованы магниты диаметрами от 90 до 170 мм. Устойчивость АПРА напрямую зависит от диаметра магнита.

Крепление антенны к магниту осуществляется через два вида разъемов:

  • DV-разъем адаптирован под большинство антенных систем и допускает регулировку угла установки;
  • PL-разъем более надежный в части соблюдения строгой вертикальности установки.

На рис. ниже показаны магнитные крепления антенн с DV и PL-основаниями.

Магнитные крепления антенн с DV и PL-основаниями

К достоинствам магнитного способа крепления относят следующие моменты:

  • легкость выполнения установки либо демонтажа;
  • обеспечивается сравнительно высокая устойчивость АПРА при соблюдении оптимального размера магнитного основания;
  • емкостная связь магнитного основания с металлом кузова создает своеобразную имитацию «массы», необходимую для работы приемной антенны;
  • возможность перемещений при настройке аппаратуры.

Из недостатков отмечают:

  • низкую прочность фиксации на кузове;
  • легкость похищения;
  • возможность сдвига, что приводит к необходимости проведения дополнительных подстроек.

Штыревое крепление АПРА

Для технической реализации штыревого крепления на выступающей части автомобильного кузова (крыло, багажник и т.п.) устанавливается кронштейн-струбцина, зажимные болты которого своими заостренными концами создают массовый контакт, необходимый для качественного радиоприема.

На рис. ниже показано штыревое крепление на кронштейне.

Штыревое крепление

Из преимуществ этого метода отмечают возможность фиксации антенных устройств на автотехнике с неоднородными и выступающими металлическими поверхностями (автокраны, открытые автомобили, спецтехника).

К недостаткам относят:

  • низкую механическую прочность;
  • затрудненную настройку и согласование АПРА.

Как сделать логопериодическую антенну

Для изготовления каркаса такого устройства используются:

  • алюминиевый П-образный профиль с высотой боковых сторон около 15 мм;
  • в качестве усов антенны применяются шпильки с подходящим диаметром и длиной или гладкие трубки и прутки;
  • небольшой отрезок алюминиевой трубки с диаметром 10-15 мм, который применяется в роли опоры.

Последовательность изготовления простейшей антенны выглядит следующим образом:

  1. Расплющить трубку с двух концов и согнуть ее в форме буквы U. Один расплющенный конец следует прикрепить к П-образному профилю при помощи саморезов.
  2. Изготовить пары усов антенны с длиной 70, 85, 100, 120, 140 и 170 мм. Нарезать на одной стороне резьбу.
  3. Просверлить в П-образном профиле отверстия для установки усов. Расстояния между отверстиями указано на схеме.
  4. Накрутить на каждый ус гайку, установить собранную деталь в отверстие П-образного профиля.
  5. Закрепить усы внутри профиля при помощи гаек. Под каждую гайку подложить присоединительную клемму, которая может быть фабричного изготовления или самодельной из медного проводника.
  6. Спаять выходы усов в определенной последовательности (приведено на схеме).
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
