Как сделать антенну для автомагнитолы своими руками в домашних условиях

Обзор антенн

Ниже приведем описания нескольких известных моделей антенн gps.

GSM антенна штыревая

Простая антенна

Простая антенна, отличающаяся следующими особенностями:

  • Примерная стоимость такой антенны на магнитной основе, всего 250 рублей;
  • Данная антенна оснащена разъемом SMA;
  • Кабель, который идет вместе с антенной, длиною 2,5 м.

GPS/Глонасс антенна SMA

С разъемом SMA

Антенна с разъемом SMA отличается следующими особенностями:

  • Усиление антенны составляет 27 дБ;
  • Размеры 15х50х40 мм;
  • Кабель на 3 метра RG174;
  • Питание с напряжением 3-5 В;
  • Предназначение – автомобильные навигаторы или автомагнитолы с GPS модулями.

GPS/Глонасс антенна Факира

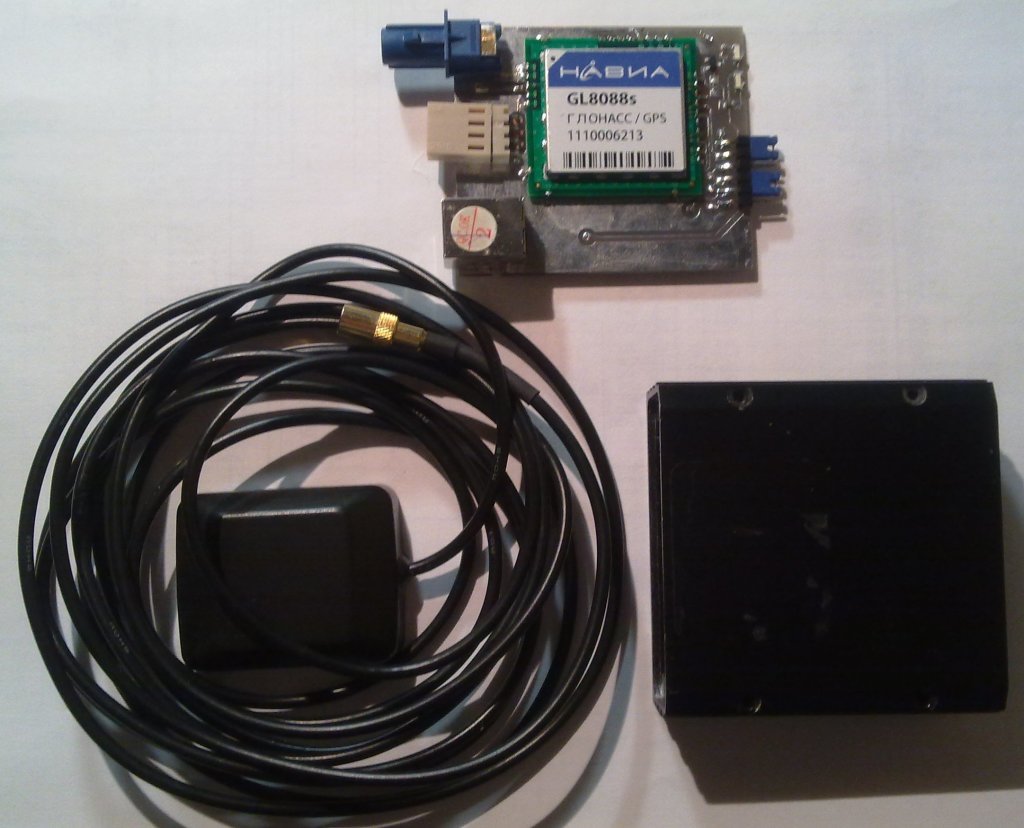

Модуль и антенна GPS

Антенна с угловым автомобильным разъемом, более удобным для подключения.Отличается следующими характеристиками:

  • Усиление составляет 27 дБ;
  • Размеры антенны – 15/50/40 мм;
  • Разъем – Факира GPS;
  • Кабель 3 метра RG174;
  • Предназначение – автомобильные навигаторы или штатные головные устройства со стандартным разъемом джек Факира.

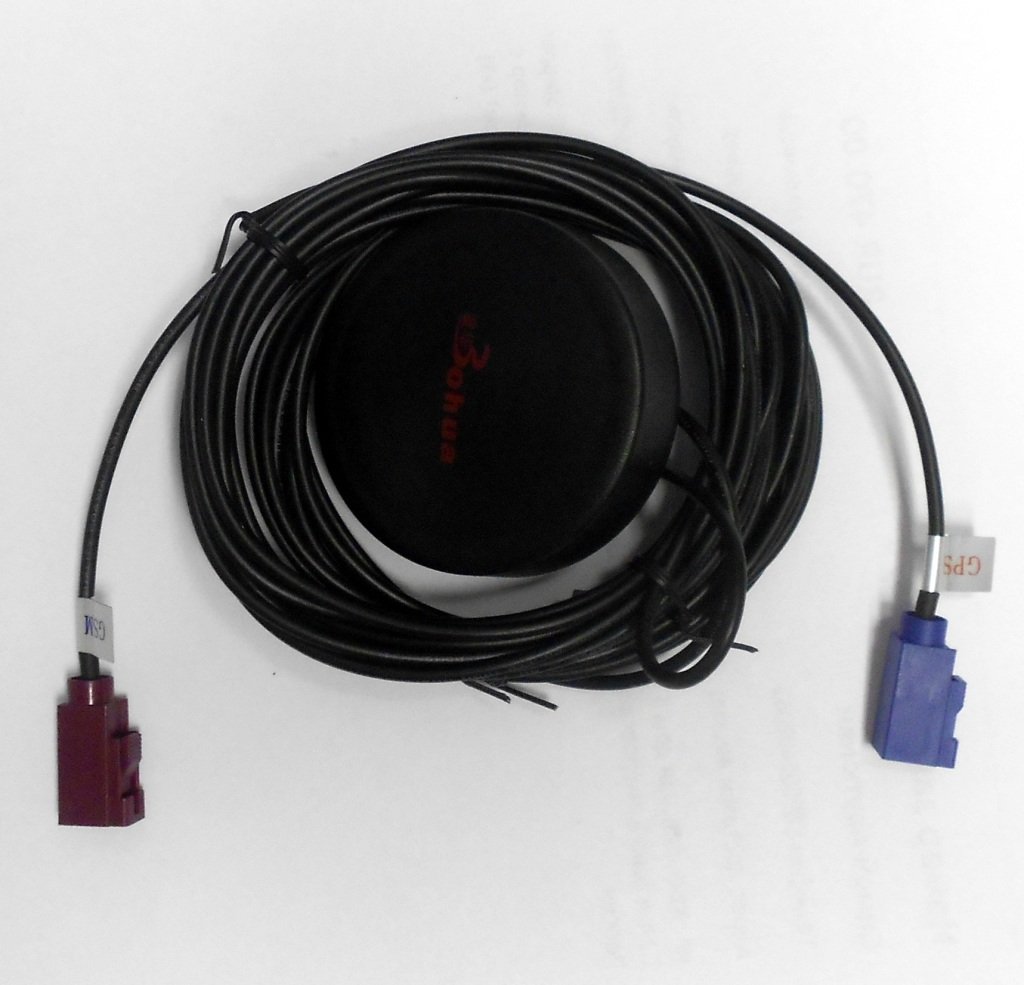

GAA-GPS совмещенная

Совмещенная антенна

Мощная совмещенная антенна китайского производства имеет следующие особенности:

  • Очень высокий коэффициент усиления;
  • Уровень шума сниженный;
  • Поддержка поляризации RHCP;
  • Кабель электрический RG174 na 3 метра;
  • Тип крепления – магнитный;
  • Цена – 1200 рублей.

Таким образом, антенны gps легко и просто установить своими руками в автомобиль по инструкции. Можно для практического понимания посмотреть видео или фото – материалы.

Советы по выбору антенны

При покупке антенны необходимо учитывать технические характеристики прибора, диапазон возможных сигналов, мощность устройства, месторасположение, разрешенный в модели автомобиля вид крепления и т.д.

Требуется определить необходимые функции:

  • фиксация радиосигналов;
  • определение телевизионных сигналов (цифрового либо аналогового ТВ);
  • прием навигационных данных (GPS).

Приборы могут работать на прием 1 вида сигналов либо функционировать комплексно. Практичны, эргономичны, экономят затраты на комплектацию машины многофункциональные устройства.

По стоимости товары относятся к бюджетной, средней и высокой категории. На выборе антенны сказывается тип магнитолы для машины. Для простой техники можно приобрести антенну средней стоимости. Для магнитолы с дополнительными датчиками требуется антенна комбинированного типа. Стоимость антенн среднего качества составляет 2-2,5 тыс. руб.

Важно определить технические характеристики прибора и диапазон приема сигнала. Устройства могут быть простыми либо оснащенными системой Bluetooth, техника может быть комбинированной (GPS/GSM)

Подбор включает определение участка для крепления техники в соответствии с моделью машины. Определяющим критерием служит доступ к сети интернет устройства.

Необходимо обращать внимание на комплектацию прибора. Для комфортной эксплуатации учитывается длина кабеля

Элемент должен быть экранированным, с большой площадью сечения и требуемой для модели автомобиля (легковой, грузовой) длины.

Стоимость антенн для магнитолы

Если говорить о цене вопроса, то самой дешевой будет обычная штыревая антенна, которую можно приобрести в пределах 300-500 рублей. Кроме разъема SMA и двухметрового кабеля она больше ничем таким интересным не комплектуется.

Активная антенна GPS/Глонасс, например, Beyondoor ANT GPS BY-GPS/GLONASS07 будет стоить уже дороже, порядка 1 400 рублей. Но при этом устройство снабжено встроенным усилителем на 27 дБ и позволяет подключать автомагнитолу, навигатор или гибридный прибор.

Еще одна модель с «глонассовской» системой – это «Акулий плавник» FM/AM/GPS/GLONASS за 6 000 рублей. Помимо разъема SMA, устройство позволяет подключать также и DIN plug. Но, усилителя в этой модели не предусмотрено, так как сигналы идут в широком диапазоне частот при низком шуме

Если же усилитель вам принципиален, то можно обратить внимание на еще один «Акулий плавник» V-SMA3M-2FM-TV за 9 000 рублей. При усилении в 4 дБ антенна выдает достойный сигнал

Правила расположения гаджетов

При работе с любым устройством, выполняющим функции навигатора, необходимо учитывать нюансы, способные отразиться на качестве приёма и передачи сигнала.

Чтобы связь со спутников всегда находилась на высоте, следует обратить внимание на следующие факторы:

  1. Заметив, что в автомобиле GPS не ловит спутники, учитывайте негативное влияние стёкол с напылением. Чаще всего это происходит, если расположить антенну прямиком на верхней кайме лобового стекла, где расположены фритты, которые защищают уретановый герметик от ультрафиолетовых лучей. Идея разместить средство приёма на заднем стекле к положительному результату тоже не приведет, а только усугубит положение.
  2. Стандартный GPS приёмник, встроенный в мобильные устройства, далек от звания лучшего решения для навигации, поэтому с ним в любом случае понадобится использовать дополнительное оборудование, иначе есть риск получать неточную информацию о местонахождении.

В первом случае решить проблему можно, изменив расположение антенны. Если она должна смотреть прямо в небо, её следует зафиксировать чуть ниже на лобовом стекле, чтобы та не располагалась непосредственно на месте фриттов. Отличным вариантов, будет закрепить устройство под крышей. Добиться максимального результата, позволяет врезной тип крепления GPS приёмника. Для этого, сверху кузова делают небольшое отверстие, откуда выводят антенну.

READ  Выбор электромеханического стабилизатора напряжения

Вторую проблему призван решить усилитель GPS-сигнала. Учитывая потребительский спрос, такие устройства оборудуется современными системами коммуникаций по типу USB и Bluetooth. Это позволяет сэкономить пространство в салоне, тогда отпадает необходимость подводить ещё один кабель к планшету или смартфону. Усилитель имеет встроенную батарею и может заряжаться от стандартного зарядного кабеля от мобильного телефона. Они также имеют совместимость с бортовыми компьютерами через USB.

Как правильно установить GPS-антенну в автомобиле

Перед установкой важно определить оптимальное место для антенны. Специалисты рекомендуют размещать устройства на крыше машины либо на других поверхностях технического средства

Расположенная перпендикулярно антенна встречает меньше помех, оперативно передает сигнал. Оптимально разместить устройство под крышей, на верхней части лобового стекла машины.

Сигнал от аппарата на заднем стекле либо в нижнем блоке лобового стекла поступает с меньшей интенсивностью, однако прибор сохранится лучше. Не рекомендовано размещение устройства рядом с фонарями, т.к. качество приема снизится от электромагнитных излучений.

Конструкция крепится несколькими способами:

  • магнитным;
  • накладным (со струбциной);
  • врезным;
  • внутренним.

Магнитный способ позволяет фиксировать аппарат в разных участках машины. Крепление отличается бюджетной ценой, простой установкой, не требует выполнения проемов в корпусе технического средства при монтаже, снижает риск деформирования. Однако необходимо убирать прибор на стоянках для предотвращения краж

Важно учитывать небольшую длину приемного диполя, затрудняющего определение сигналов в пустынной местности

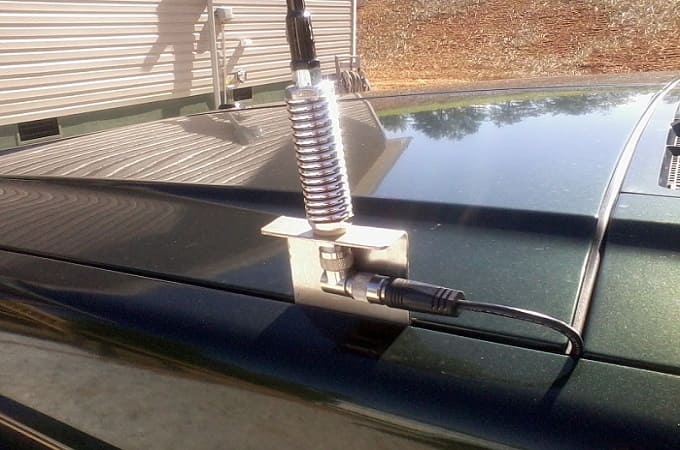

Накладное крепление позволяет устанавливать прибор на кузове машины с помощью кронштейнов, резьбовых соединений. Аппарат крепится к заднему бамперу либо водостоку автомобиля. Усилителя в антеннах с накладным видом крепежа не предусмотрено, необходимо учитывать совместимость изделия с конструкцией машины.

Антенна врезная крепится через отверстие в корпусе автомобиля (переднее либо заднее крыло). Проем обрабатывается составом, предотвращающим коррозию. Метод позволяет скрыть крепежный штырь. Необходимо регулярно обрабатывать отверстие, контролировать целостность конструкции.

Внутренняя установка технического устройства рекомендована для модулей GPS. Прибор размещается на верхней части лобового стекла, поверхности перед монтажом обрабатываются специальным составом. Приборы требуют подключения усилителя спутниковых сигналов и выделенного источника питания. Внутрисалонная антенна снабжается регулировкой интенсивности усиления, не создает шумы, не требует сложного ухода и реконструкции машины, не имеет риска деформирования при эксплуатации.

Пошаговая инструкция по сборке антенны своими руками

Для сборки антенны для телефона либо «Старлайн» потребуются:

  • плата arduino mini либо arduino nano;
  • изолента;
  • кусок провода;
  • плоскогубцы;
  • паяльник;
  • проволока медная.

Сначала проволоку сгибают плоскогубцами так, чтобы получился квадрат. Четко соблюдайте пропорции, чтобы избежать нарушений в работе. Затем деталь припаивают либо прикрепляют с помощью изоляционной ленты к патчу на приемнике. Для пайки применяют многожильный провод, отходящий от платы. Затем устройство устанавливают, используя 2 куска двухстороннего скотча.

Перед изготовлением антенны убедитесь, что сможете добраться до GPS-модуля в навигаторе. В китайских трекерах, смартфонах подобное подключение осуществляется легко.

Классификация

Антенны GPS для автомагнитол по виду крепления подразделяются на:

  • внешние;
  • внутренние.

Внешние устройства предназначены для поиска радио- и телевизионных сигналов. Прибор отличается высокой чувствительностью, монтируется с наружной стороны машины. Необходимо учитывать подверженность аппарата воздействиям атмосферных осадков, смене температурных режимов. Технику оснащают адаптером, увеличивающим параметры поиска радиочастот. Внешние приборы крепятся к корпусу, на багажник, крышу, бампер либо крылья машины.

Аппараты внутрисалонные монтируются на лобовое стекло автомобиля. Техника снабжена усилителями внутри корпуса. Прибор универсален, подходит для разных типов автомагнитол, не требует сложных работ по монтажу, но отличается большой стоимостью.

GPS-антенна активная является стандартным прибором, система которого дополнена внутренним усилителем сигнала. Устройства чувствительны, точно и оперативно определяют большое количество радио- и телевизионных волн. Прибор уменьшает число помех, шумов при воспроизведении музыки и видеозаписей.

Функциональность аппарата пассивного типа зависит от объема электромагнитных излучений на местности. При небольшом количестве помех прием радиосигнала будет стабильным, однако при наличии в радиусе действия электрических приборов (в городах) точность приема снижается.

По типу конструкции устройства подразделяются на:

  • несимметричные;
  • дипольные.

Аппарат с несимметричным корпусом монтируется перпендикулярно относительно плоскости распространения радиочастот. Техника снабжена телескопической конструкцией, состоящей из частей, которые раскладываются ручным способом либо посредством использования электрического привода. В состав антенны входит штырь, снабженный спиралью в основании.

Устройства дипольные снабжены 2 стержнями, расположенными симметрично. Приборы монтируются в горизонтальном положении. Вид техники оптимален для размещения внутри салона машины.

Установка

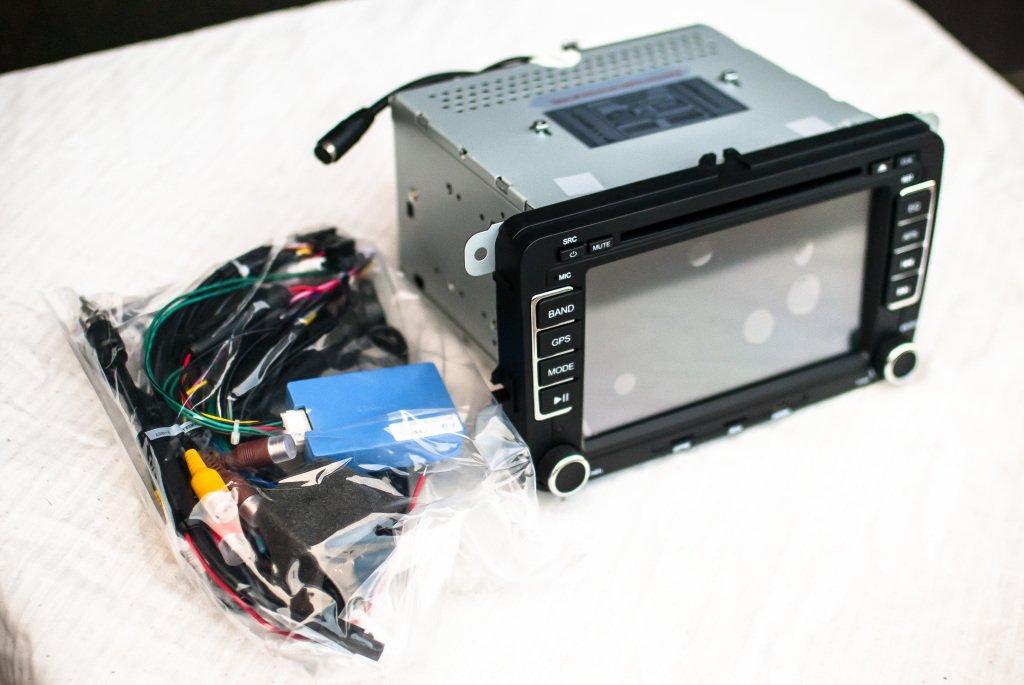

GPS модуль для автомагнитолы

Обычное место для установки антенны – крыша автомобиля. Это первое, что приходит на ум человеку, решившему самостоятельно ее поставить. Но мест для монтажа gps антенны может быть много, и крыша в данном случае не единственный вариант.

Рассмотрим несколько вариантов:

Установить антенну gps желательно в верхнюю часть лобового стекла, обращенной к небу. Здесь такая антенна будет встречать меньше всего препятствий, чтобы получать уверенный прием сигналов со спутника;

READ  Приказ о назначении комиссии по проверке знаний по электробезопасности

На лобовом стекле

  • Нижняя зона лобового стекла тоже может быть выбрана, как место для установки, только здесь антенны будут обладать меньшим потенциалом;
  • Такой же эффект, как нижняя зона лобового стекла, даст установка антенны на заднее стекло;
  • Какие бы не имели вышеописанные места для установки антенн недостатки, они рассматриваются, как самые благоприятные варианты монтажа. А вот установка gps антенны возле фонарей – совсем неудачное решение.

Модуль gps для автомагнитолы

Итак, способов монтажа антенны может быть несколько, каждый подбирает себе вариант индивидуально. Что касается способа крепления, то он тоже может быть разным

Понять всю важность правильной зоны для установки важно, чтобы не было в дальнейшем никаких проблем.Несколько слов общей информации о принципе работы спутникового навигатора помогут многое понять:

Каждый навигационный спутник передает радиосигналы. Они принимаются, усиливаются, преобразуются в промежуточную частоту, а затем продолжается их дальнейшая обработка.

  • Как правило, навигатор(см.1 din автомагнитола с навигатором: устройство и монтаж) знает координаты нескольких спутников и расстояния до них. Но не все так просто. Чтобы решить данную навигационную задачу, надо определить 4 неизвестные величины: это три известные геометрические величины и уход часов приемника;
  • Интересно, что для увеличения точности GPS навигатор старается использовать, как можно больше спутников;
  • Антенна gps выступает в роли составляющей, которая помогает навигатору лучше принимать сигналы, но даже самые, кажущиеся малозначимыми, эффекты дифракции, могут быть существенны.

GPS приемник для автомагнитолы

Схема приема антенной gps спутников в зависимости от установки

Как указывает схема, кузов автомобиля не является преградой для принятия сигналов со спутника. Под лобовым стеклом антенна видит и принимает те же спутники, что и на крыше. Что касается антенны между сидениями, то она уступает всего в пару спутников. Получается, в итоге, что геометрический фактор от установки антенны не зависит? Но, не все так просто. Можно сказать точно лишь одно: устанавливать антенну для спутника лучше на лобовое стекло, а не слишком глубоко в салон.

Виды крепления

Приемник gps для автомагнитолы

Спутниковые антенны могут иметь разные типы крепления:

  • Врезное крепление антенны подразумевает ее фиксацию через отверстие, которое делается путем сверления в кузове. Края отверстий в данном случае обязательно надо обработать антикоррозийным веществом;
  • Крепление магнитное подразумевает установку антенны на любое место кузова в зависимости от собственных предпочтений;
  • Штыревое крепление подразумевает фиксацию антенны на водосток автомобиля;
  • Наконец, внутреннее крепление, подразумевающее установку антенны на лобовое стекло, потребует обязательную обработку стекла специальной жидкостью.

Переходники

Переходник для антенны (адаптер) применяют при замене автомагнитолы на изделие другой марки. Устройство позволяет снизить разницу в настройках и конструктивных решениях, а также усиливает качество поиска радиочастот.

По мнению специалистов, приобретение адаптера необходимо:

  • при снижении качества звучания, наличии помех, шумов, искажений в воспроизводимых видео- и аудиозаписях;
  • при уменьшении количества принимаемых радиостанций;
  • при периодическом исчезновении сигнала в устройстве;
  • при размытой картинке на экране магнитолы либо устройства по воспроизведению видео.

При подборе переходника для машины необходимо учитывать:

  • равномерные амплитудно-частотные показатели адаптера;
  • наличие коэффициента усиления около 15-25 дБ;
  • достаточную высоту динамического диапазона;
  • наличие пониженного коэффициента шума и высокого коэффициента усиления.

Конструкции и габариты переходников для легковых машин и автомобиля грузового могут отличаться.

GPS-антенна своими руками

Бывают ситуации, в которых без определения местоположения, можно попасть в очень незавидное положение. В таком случае навигационные приборы просто жизненно необходимы. Здесь слабый сигнал от спутника связи или его полное отсутствие недопустимы. Тогда, зная, что из себя представляет GPS-антенна, есть возможность изготовить её самостоятельно.

Пример самодельной GPS-антенны

На приведённом рисунке видно, каким образом можно изготовить необходимый элемент из подручных материалов:

  • Берётся проволока, желательно медная, небольшого сечения. В нашем случае 2,5 мм²;
  • Из проволоки сгибается квадрат соответствующего размера. Величины сторон показаны на рис.;
  • Полученную деталь прикрепляем с помощью пайки или изоленты (скотча) к GPS-приёмнику.

В результате произведённых манипуляций можно получить приемлемый для определения координат местоположения сигнал.

GPS-антенны незаменимы в современных GPS-приёмниках для определения местоположения на местности. Очень востребованы туристами, которые с помощью данных устройств правильно прокладывают маршруты.

Настройка работы и подключение

После установки GPS-антенны необходимо выполнить подключение и настройку прибора. Подсоединяет связи с внешними источниками и управлением провод с маркировочным кодом AMP-CON. Кабель серого цвета с буквенным значением BRAKE регулирует отсоединение от просмотра ТВ- и ДВД-программ при движении машины.

Работы по настройке можно своими руками сделать по инструкции от производителя, в которой зафиксирована программная поддержка модели (OZI, Навител, IGO). Необходимые программы записываются на карте SD. Для системы IGO8 требуется установка разрешения для магнитолы не менее 480х234 px.

READ  Сколько ватт в киловатте?

Затем карта вставляется в устройство, в основном меню GPS выбирается раздел «Опции». В настройках подбирается необходимая программа, указывается путь к карте SD, включается навигационная программа. После тестирования настроек и функционирования прибора устройство определит расположение по географическим координатам, позволит подключать радио либо видео

Подключение гаджетов

У современных гаджетов присутствует встроенная GPS-антенна. Однако в качестве навигаторов их использовать можно далеко не всегда. Не во всех неблагоприятных условиях они могут уловить сигнал от ближайшего спутника связи. К таким неблагоприятным условиям можно отнести:

  • Стёкла автомобиля с напылением, мешающим свободному прохождению сигналов;
  • Размеры экрана гаджета не всегда позволяют чётко увидеть все детали маршрута;
  • Габаритные размеры планшетов не позволяют разместить его под лобовым стеклом автомобиля.

При походе в магазин для приобретения необходимого устройства необходимо очень подробно объяснить продавцу-консультанту тип гаджета, для которого приобретается антенна, для каких целей планируется использование устройства, а также, какой результат применения требуется, где его необходимо будет устанавливать.

Всё это нужно учитывать потому, что сегодняшние усилители применяют такие современные средства коммуникации, как USB-порт и Bluetooth. Для использования в гаджетах последний кодированный протокол передачи данных предпочтительнее, т.к. не вменяет необходимость дополнительных проводов, мешающих при его использовании, например, у смартфона. Однако при данном подключении необходимо очень точно установить антенну в требуемое место. На компьютерах обычно используют специальные разъёмы USB.

GPS в автомобиле

В современном автомобиле нужен навигатор, зашитый в бортовой компьютер. Навигацией очень удобно пользоваться любому водителю.

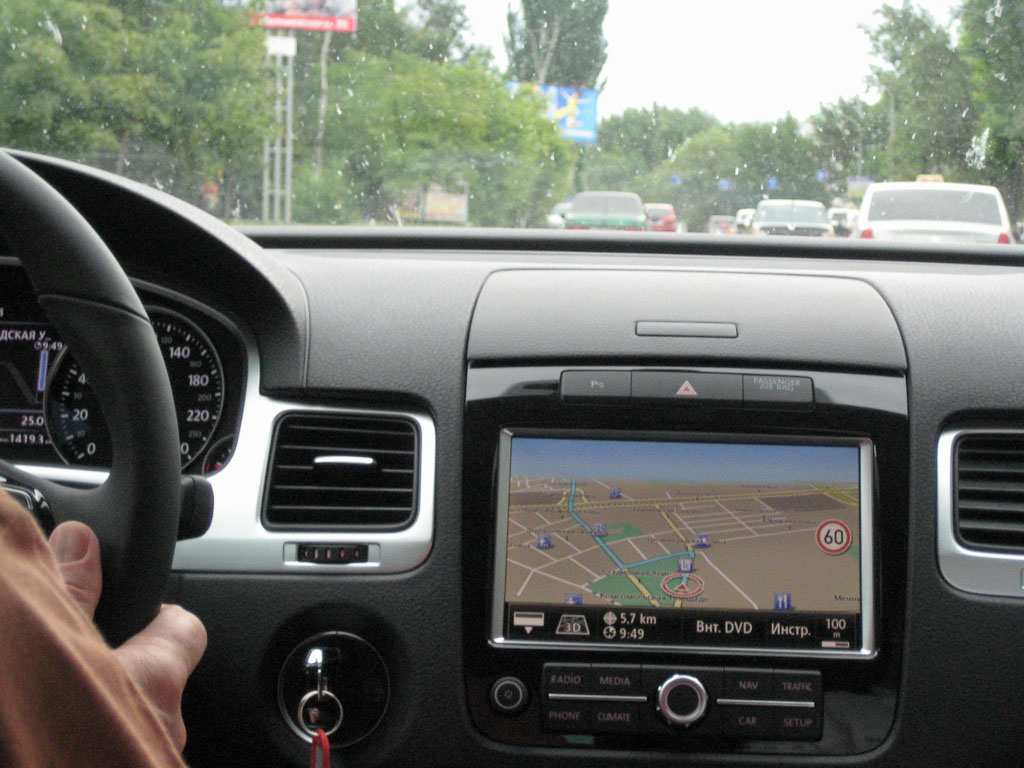

Автомобильный навигатор

Проектировщики, занимающиеся проектированием систем навигации автомобилей, остановились на следующем алгоритме работы:

  • Устройство внешнего типа получает и усиливает сигнал, идущий от спутника. В усиленном виде он попадает в навигатор;
  • В приёмном устройстве навигации появляется полученный сигнал. На его основе происходит определение местоположения автомобиля. Далее происходит уточнение координат с помощью блока управления системы;
  • После уточнения координат местоположения автомобиля происходит вычисление оптимального маршрута движения до конечного пункта назначения. Это происходит на основе загруженных при производстве машины дорожных карт. Зачастую управление навигационной системой производится голосом. При необходимости обновления загруженных в память автомобиля карт используют специальные загрузочные DVD-диски;
  • Определение верного направления движения происходит с помощью параметров угловой скорости колёс, за вычисление которой отвечает бортовой компьютер.

При настройке определения местоположения автомобиля на загруженной в его память карте машина должна быть в статическом покое и в месте, обозначенном на карте. При этом gps антенна для навигационного блока устанавливается на заводе.

Типы антенн для магнитол

Сегодня существует множество приборов для улучшения сигнала, самыми лучшими из них считаются автомобильные антенны, которые могут быть:

Внешними. Такие приборы используются для приема теле- и радиосигнала. ТВ-антенна для автомагнитолы – это пассивное устройство, подверженное воздействию окружающей среды, при этом оно обладает довольно высокой чувствительностью. Из-за этого приходится оснащать антенну дополнительным усилителем сигнала (адаптером). Кроме этого, многие отмечают неудобство установки внешнего прибора на кузове автомобиля.

Внутренними. Устройства этого типа – это активные GPS антенны, которые обычно крепятся на лобовое стекло машины. Прибор оснащен встроенным усилителем и может использоваться с самыми разными моделями магнитол.

GPS-модули очень популярны среди автолюбителей. Принцип работы таких антенн заключается в приеме спутниковых сигналов, преобразовании их в промежуточную частоту и последующей обработке. Внутренние антенны подключаются к бортовой системе автомобиля. Главными преимуществами таких устройств являются: небольшой размер, простота монтажа, «уверенный» уровень сигнала и продолжительный срок эксплуатации. Среди недостатков стоит отметить только довольно высокую стоимость таких антенн.

При выборе антенны для магнитолы необходимо учитывать многие характеристики, включая диапазон приема сигнала, мощность прибора и многое другое. Немаловажным является и место, куда вы планируете установить прибор.

Варианты антенн

На рынке представлены сразу несколько ходовых моделей, которые незначительно отличаться характеристиками, в зависимости от производителя. В таком случае наиболее неудачным решением будет GPS-антенна с магнитной основой. Она выдает слабый сигнал GPS и принимает дополнительные помехи для приёма данных со спутника.

Порядком выше находится GPS/ГЛОНАСС. Её диапазон частот позволяет работать как с иностранной, так и отечественной системой передачи координат. Они наиболее востребованы у автомобилистов. Могут выглядеть как внешняя антенна и подключаться через разъём SMA-типа.

Заключение

Для повышения уровня сигнала и точности определения местоположения понадобится антенна GPS ГЛОНАСС, которая подойдёт для подавляющего числа современных устройств. В качестве альтернативы для мобильных гаджетов, можно использовать усилители.
