Как сделать светодиодную лампу своими руками

Виды и параметры светодиодных лент

Существует много разновидностей светодиодных лент, различающихся между собой следующими параметрами:

  • размерами;
  • количеством элементов;
  • плотностью их установки;
  • цветовой гаммой;
  • мощностью;
  • напряжением питания и т.д.

Кроме этого, можно разделить существующие образцы по следующим признакам:

  • количество цветов — одноцветные или монохромные;
  • направление свечения — боковое или фронтальное;
  • тип чипа — SMD 3528 или SMD 5050 (наиболее распространенные).

Для изготовления светильников оптимальным образом подойдут образцы относительно малой мощности, поскольку назначение подобных приборов преимущественно декоративное, выбирать слишком яркие элементы нецелесообразно.

Устройство светодиодной ленты

LED-полотно представляет собой узкую полосу, являющуюся гибкой двусторонней печатной платой. На поверхности размещены токопроводящие дорожки, лицевая сторона содержит светодиоды и ограничивающие резисторы. Обратная сторона имеет клеевой слой для удобства монтажа на несущие поверхности или элементы. Чаще всего продается в катушках по 5 метров, но встречаются и другие размеры.

В продольном направлении она условно разделена на небольшие фрагменты по 2,5. 5 или 10 см, каждый из которых содержит 3 чипа и 1 ограничивающий резистор. Длина отрезка зависит от размера светодиодов и плотности их размещения. По границам частей нанесены линии с двумя контактами, по которым ленту можно разрезать и присоединить к источнику питания или другому куску ленты. Это удобно при обнаружении перегоревшего светодиода — можно вырезать проблемный отрезок и вновь соединить рабочие части.

Для LED-полотен с питанием в 220 В кратность деления при разной плотности размещения чипов составляет 50 или 100 см (по 60 светодиодов на один фрагмент).

Все образцы светодиодных лент обладают той или иной степенью защиты. Она обозначается буквами IP и цифрами. Лента со степенью защиты IP20 имеет открытый монтаж элементов (ничем не прикрытых), а IP68 полностью герметична и может использоваться в воде.

Типы применяемых светодиодов

Чипы (светодиоды), используемые в разных видах лент, имеют маркировку SMD 3528 или SMD 5050, но встречаются и другие варианты. Разница между ними заключается в размерах и потребляемой мощности. Аббревиатура SMD означает Surface Mounted Device (устройство, монтируемое на поверхность), а цифры после нее — размеры светодиода. Например, 3528 означает размер 3,5 на 2,8 мм, а 5050 — 5 на 5 мм (две первые цифры — длина, вторые — ширина).

Контроллеры блоки питания для светодиодных лент

Для подключения необходим соответствующий блок питания. Есть ленты, предназначенные для прямого подключения к сети 220 В. Большинство образцов рассчитаны на питание от адаптеров на 12 вольт. Имеются также более поздние разновидности с питанием 24 и 36 В. Но напряжение адаптера — еще не все, нужно учитывать мощность используемых светодиодов. На ленте имеется информация о величине потребляемой мощности.

Если указано значение 12 Вт/м, то для трехметрового отрезка понадобится 36 Вт мощности. Таким образом нетрудно подсчитать мощность блока питания. На основании этих вычислений подбирается готовый адаптер, способный обеспечивать энергией имеющуюся ленту. При выборе устройства следует увеличить расчетную величину на 15-20 %, чтобы иметь запас мощности.

Закрепление

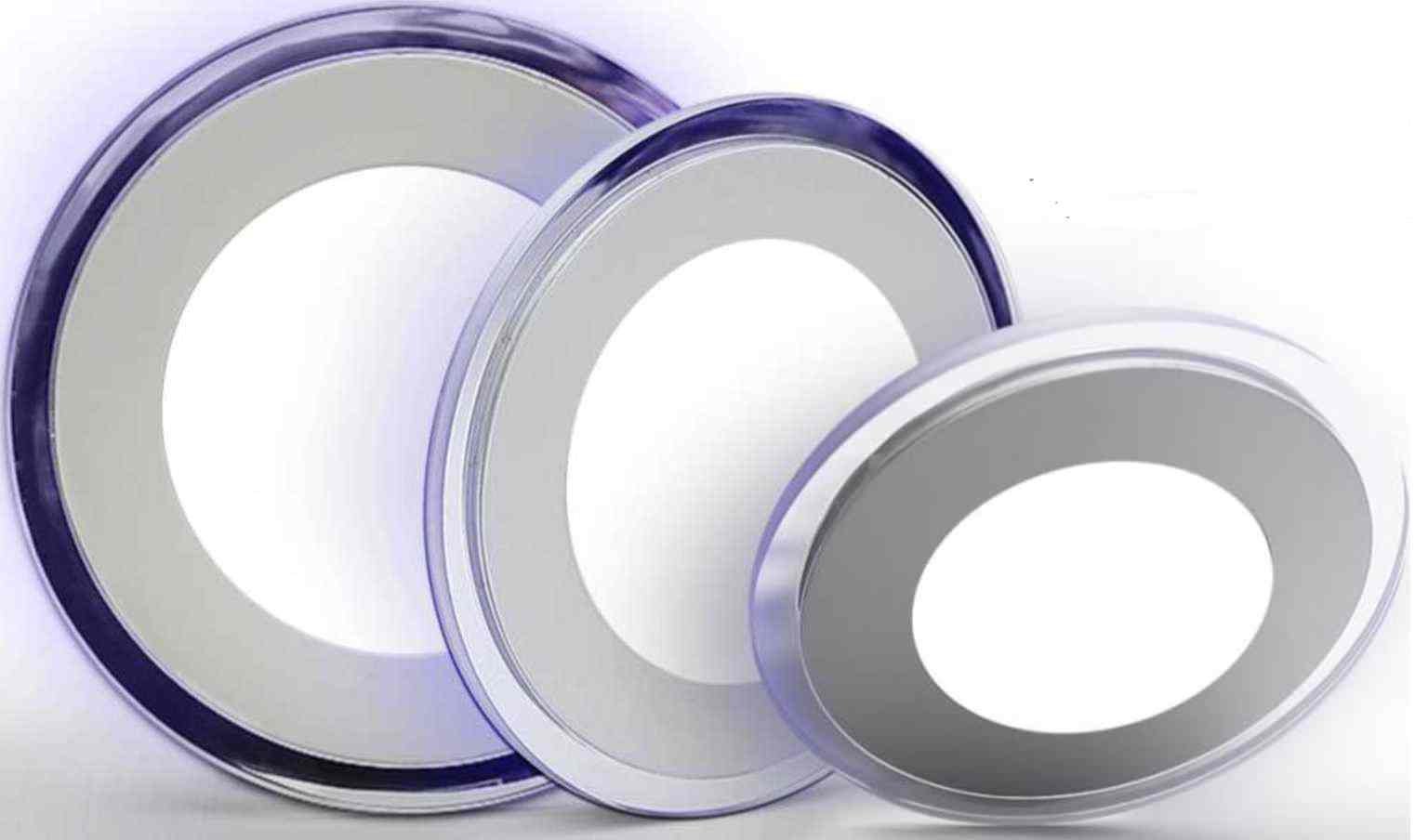

У большинства встраиваемых спотов предусмотрено крепление в виде двух скоб по бокам.

Их необходимо отогнуть вверх до упора и в таком положении вставить в отверстие в потолке

Обратите внимание, чтобы провода питающие светильник не попали под зацепы. После вставки светильника зацепы самостоятельно прижимают его к потолку и надежно удерживают его там

После того как все элементы установлены можно подключать основной питающий провод к выключателю и распределительной коробке или к понижающему блоку питания, если используются низковольтные светодиодные светильники. На этом работы заканчиваются. Можно проверять работу освещения.

Светодиодная подсветка потолка своими руками

Все более популярным становится использование светодиодных подсветок для натяжных потолков, способных хорошо отражать свет и создавать иллюзию высоты. Устройство потолка своими руками из гипсокартона очень часто сопровождается монтажом светодиодного освещения.

Следует помнить о том, что освещение должно гармонировать с интерьером.

Светодиоды при их изготовлении монтируются в специальные ленты, делающие монтаж удобным. Низкий уровень энергопотребления и большой срок службы позволяет использовать светодиоды в рекламной индустрии.

Схема крепления светодиодных лент.

Создавать светодиодные светильники можно своими руками.

Устанавливать подсветку потолка следует, скрывая ленту со светодиодами за плинтусами потолков или в нишах, чтобы освещение не могло ослеплять глаза. В любом случае освещение должно быть отраженным. Создать такую ленту можно своими руками, поменяв на светодиоды электрические лампы.

Схема монтажа светодиодных лент не представляет особой сложности, поэтому монтировать подсветку потолка по силам даже старшекласснику, имеющему представление об электрических цепях.

Перед устройством светодиодную подсветку рассчитывают в зависимости от необходимого количества погонных метров и мощности ленты, которая определяется типом светодиодов. Определяющим показателем уровня мощности является число светодиодов, расположенных на 1 погонном метре ленты.

Типы светодиодов и особенности выбора светодиодной ленты

Схема светодиодного освещения в квартире.

Различают два разных типа светодиодов, отличительной характеристикой которых являются их габаритные размеры. Чтобы не делать из светодиодов светильник, можно купить светодиодные ленты, типы которых обозначают: SMD 5050, SMD 3528.

При выборе подсветки обращают внимание на то, многоцветной или одноцветной она является, что влияет на ее стоимость. Если лента многоцветная, то необходимо приобретение контроллера, позволяющего управлять цветами, которые зависят от кристалла, имеющегося в полупроводнике

Можно выделить три цвета светодиодов: синий, красный и зеленый.

Если необходимо взять для монтажа освещения 10 м подсветки из светодиодов марки SMD 3528, то при наличии 120 светодиодов на 1 погонном метре потребляемая мощность составит 72 Вт. Вместе со светодиодной лентой обычно приобретают устройство, которое называется контроллер, а также блок питания, необходимый для подключения ленты.

Блок питания и контроллер при покупке следует выбирать с учетом запаса их мощности, составляющего около 30% от установленного показателя. Перед подключением следует определиться с показателем мощности блока питания, зависящим от типа ленты и количества светодиодов, расположенных на 1 погонном метре.

Потолок с контурной подсветкой предполагает наличие подсветки SMD 3528, имеющей 60 диодов на 1 погонном метре.

С этой целью можно использовать и ленту марки SMD 5050 (30 диодов). При полном или частичном освещении комнаты потребуется наличие ленты SMD 3528, имеющей плотность 120 диодов. Можно использовать подсветку SMD 5050, имеющую 60 диодов на 1 погонном метре.

Сколько света нужно обитателям домашнего аквариума

Аквариумисты знают, что водная экологическая системы основана на взаимосвязи растений, микроорганизмов и других ее обитателей. Аквариумные рыбки являются завершающим звеном этой системы, которые тоже нуждаются в правильном освещении для благоприятных условий их жизни.

Но наиболее важен свет для водных растений. Правильная подсветка ускорит их рост и развитие. С помощью света, который поглощают водоросли, углекислота и вода превращается в кислород и питательные вещества. Это процесс называется фотосинтез. Таким образом в воде появляется кислород, который необходим рыбам.

Если света мало, то происходит деградация растений, останавливается процесс их размножения и они постепенно гибнут. Это негативно отражается на состоянии рыб, моллюсков, ракообразных.

Спектральный состав излучения разных видов источников света отличается. По этой причине для подсветки комнатных водоемов иногда используют лампы разного типа (светодиодные, люминесцентные, галогенные).

Если освещение правильное, то водоросли имеют насыщенный зеленый цвет с желтоватыми, лиловыми и коричневатыми разводами. Рыбки ведут себя активно, а их чешуя блестящая.

READ  Металлоискатель терминатор 3 своими руками

Иногда баланс экосистемы нарушается, это может быть связано с чистотой воды и качеством подсветки. Тогда жидкость становится мутной с зеленоватым оттенком, это плохо отражается на состоянии водных обитателей.

Если света очень много, то наблюдается избыточный рост нитчатых водорослей. Чтобы приостановить слишком активное развитие растений, нужно немного уменьшить яркость подсветки.

О качественном освещении можно говорить, если через 2 месяца после того, как вы установили лампы, водные обитатели хорошо себя чувствуют.

Нередко в декоративных целях светильники для аквариумов дополняют лампочками с зеленым или синим светом. Это конечно красиво, но такое освещение нарушает процесс фотосинтеза и угнетающе действует на рыб. Поэтому лучше не экспериментировать.

Настольный светильнник из бутылок

Настольный светильник для дома легко изготовить самим. Настольный фонарь или торшер можно сделать из пластиковых бутылок. Абажур — это дизайнерская часть осветительного прибора, которая является одной из главных. На создание затрачивается не больше двух часов.

Что понадобится

Для создания светильника из бутылок необходимо учитывать следующий вариант материалов:

  • пластиковая пятилитровая банка;
  • пол-литровая бутылка;
  • куски ДВП;
  • герметик и краски;
  • шнур сетевой;
  • патрон для лампы.

Пошаговая инструкция

Существует механизм сборки торшера:

  1. Необходимо отрезать верхнюю горловину на пятилитровой банке.
  2. Разукрашиваем ее согласно выбранному рисунку.
  3. В верхней части горлышка делаем 6 насечек для проволоки.
  4. Внизу горлышка обрезаем по контуру рисунка.
  5. По линиям рисунка разлаживаем герметик.
  6. После того как герметик высох покрываем золотистой краской.
  7. Все полости следует закрасить другим цветом.
  8. Вырезаем овал из ДВП и просверливаем по центру отверстие.
  9. Через пол-литровую бутылку просовываем полую трубу и прикручиваем к ДВП.
  10. Покрываем нижнюю часть торшера золотистой краской.
  11. Затем одеваем разукрашенную горловину сверх и светильник готов.

Канал Svoimi rukami показывает мастер класс изготовления светильника из бутылок.

https://youtube.com/watch?v=TPpXNR3xzGY

Подготовительный этап и подготовка материалов

Монтаж контурной и направленной подсветки.

Перед тем как сделать светодиодную подсветку, необходимо спаять и соединить ленту, затем проверить качество ее соединения с контроллером, блоком питания и розеткой

Чтобы правильно разрезать и спаять ленту, подсоединив в специально обозначенных местах каждый провод, требуется обратить внимание на специальные метки

Перед монтажом следует заранее приобрести более прочные провода необходимой длины, чтобы заменить ими бывшие провода подсветки, которые являются очень тонкими и могут сломаться.

Отпаяв тонкие провода ленты, новые требуется прочно закрепить в каждом из гнезд контроллера и блока питания, оснащенных специальной клеммной коробкой. При этом потребуется установка концевиков, имеющих сечение, равное 0,75 кв. мм.

При длине подсвечиваемого участка более 10 м отдельные отрезки ленты подключаются с помощью параллельного соединения. Отрезки можно брать длиной в 5 метров. Для крепления подсветки к стене необходимо подготовить полистирольный карниз, прикрепив его на стену.

Под монтаж ленты можно использовать не только выбранную основу, но и специальную металлическую, то есть профиль из металла или алюминия. Чтобы крепление ленты было надежным, поверхность очищают от сколов, убирают с нее пыль и обезжиривают с применением спирта.

Для монтажа следует иметь под рукой медные провода сечением 0,75 кв. мм.

Соединитель, или коннектор, как еще называют провода, может быть использован нескольких цветов. Это позволит не создавать путаницы между цветами светодиодов. Можно использовать одноцветные провода, наклеив на них цветную изоленту.

Правильный расчет подсветки: мощность, спектральный диапазон

Если вы решили сделать светодиодный светильник для аквариума своими руками, то нужно провести правильный расчет мощности ЛЕД-кристаллов. Ведь от этой характеристики зависит жизнь водных обитателей.

По стандарту, суммарная мощность подсветки должна находится в пределах 1 – 2 Вт. Однако объем аквариума в литрах может достигать от 20 до 2000. Осветить комнатный водоем большого размера диодным светильником с такой мощностью будет тяжелее.

Как правило, для организации системы освещения аквариумов используют кристаллы на 0.2 Вт. Чтобы определить количество ламп можно использовать сложные формулы или онлайн-калькуляторы. Но на практике для резервуара объемом 200 л нужна лента с 30 кристаллами или от 25 до 45 лампочек (мощность каждого элемента около 3 Вт).

Многие аквариумисты пользуются формулой – 0.5Вт/1л. Однако она тоже не совсем точная. Если аквариум высокий, то свет просто не достанет до дна, это можно заметить даже визуально.

Жизнедеятельность водных обитателей зависит еще и от спектра и цветовой температуры. Нередко начинающие аквариумисты используют для подсветки резервуара лампочки желтого, синего, зеленого цвета. Это выглядит эффектно, но обитатели аквариума страдают, нарушается фотосинтез водорослей.

Опытные аквариумисты советуют покупать лампочки, в спектре которых преобладают сине-фиолетовые или красно-оранжевые лучи.

Идея N1 – Галогенка в помощь

Наиболее простой вариант – не изобретать велосипед с нуля, а использовать для базы старую или сгоревшую лампу освещения. Среди большого разнообразия осветительного оборудования довольно широко распространены галогенные лампочки. В быту особенно популярны их модели со штырьковым цоколем G и GU поэтому изготовление светодиодного светильника мы рассмотрим на примере такой лампы.

Для работы вам потребуются такие элементы:

  • Светодиоды – обеспечивают световой поток, от их технических характеристик будет зависеть мощность самодельной лампочки. Для этих целей желательно иметь одинаковые светодиодные элементы, так как это позволит упростить расчет и принцип их соединения.
  • Резисторы – на случай, если вам понадобится ограничить ток в цепи светодиодных деталей, однако можно обойтись и без них, если сопротивления светодиодов будет достаточно при выбранной схеме соединения.
  • Клей, герметик или другой материал для закрепления светодиодных элементов.
  • Соединительные провода, основание для фиксации светодиодов в LED лампочке.
  • Слесарный инструмент (отвертки, молоток, пассатижи), паяльник для электрического соединения светодиодных и резистивных деталей.

При выборе количества светодиодов в лампе изначально составьте схему расположения на пластине, затем выберите способ их подключения – последовательное или последовательно-параллельное. Параллельную схему для самодельной   LED лампы можно выбирать лишь в том случае, если каждая деталь рассчитана на 12 В или вы ограничите величину напряжения для каждого из них с помощью резистора.

Схему расположения на будущей лампе можно придумать самому, а можете использовать стандартную форму:

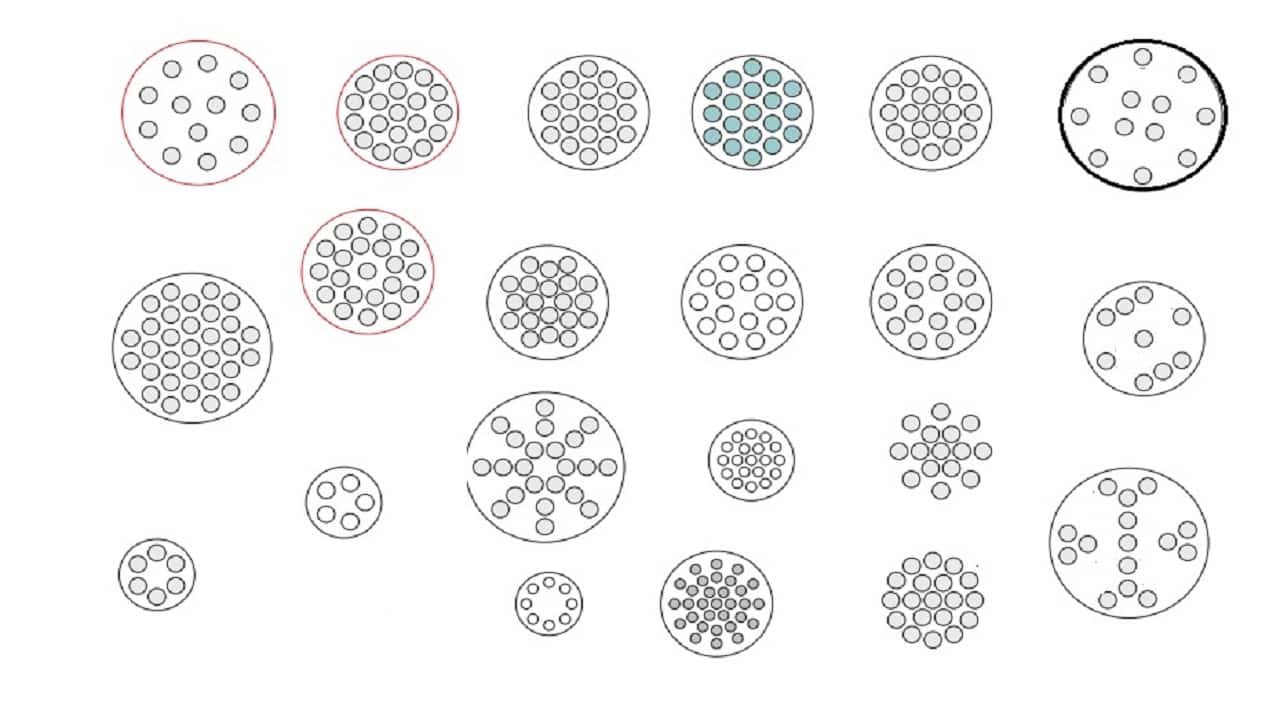

Рис. 1: схема расположения светодиодов

Процесс изготовления светодиодной лампочки будет состоять из следующих этапов:

С помощью отвертки удалите герметик от штырьков цоколя старой лампы и выбейте их молотком или пассатижами.

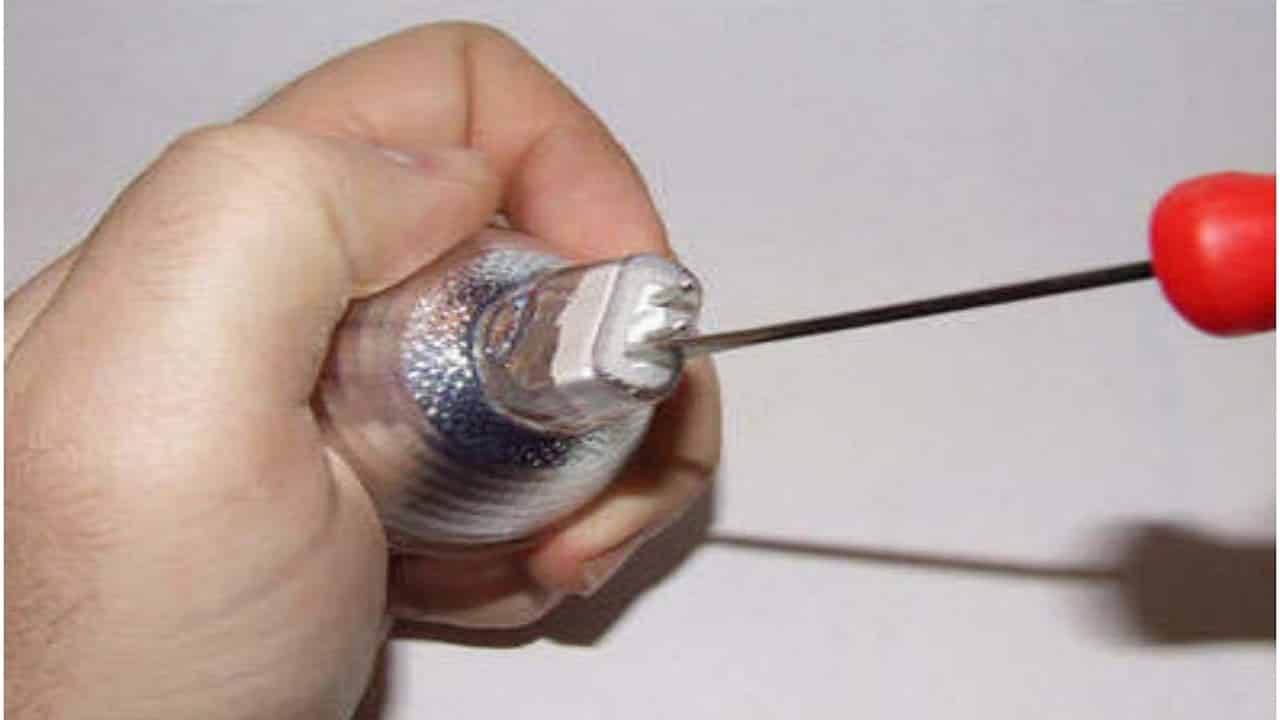

Рис. 2. Удалите герметик от выводов

Важно не переусердствовать, чтобы не сломать корпус. Подготовьте основание для светодиодов, подойдет текстолит, гетинакс, электрокартон, также  сгодиться бумага наклеенная на алюминиевый лист

Вырежьте круг подходящего диаметра по внутренним размерам галогенного прибора освещения

Подготовьте основание для светодиодов, подойдет текстолит, гетинакс, электрокартон, также  сгодиться бумага наклеенная на алюминиевый лист. Вырежьте круг подходящего диаметра по внутренним размерам галогенного прибора освещения.

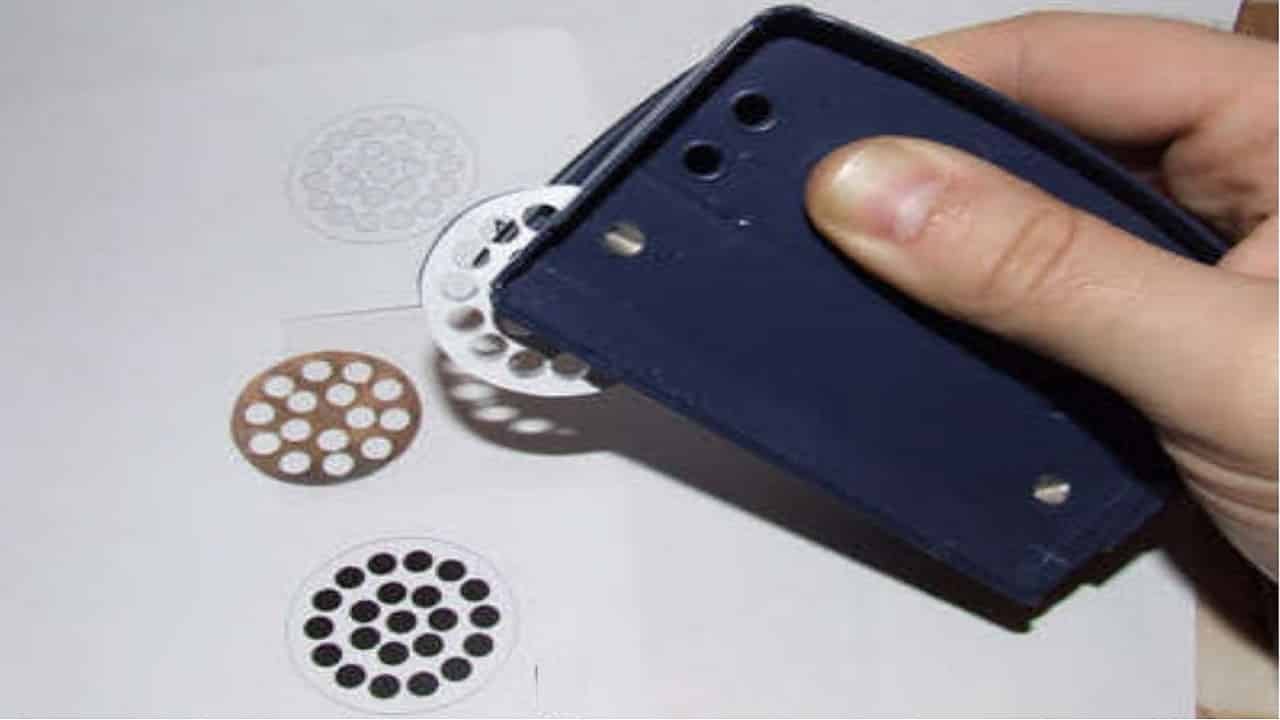

Рис. 3: подготовьте основание для светодиодов

  • В соответствии с выбранной схемой расположения сделайте отверстия в основании, для этого можно использовать высечку, дырокол или нож.
  • Установите светодиоды в отверстия на основании и зафиксируйте их при помощи клея.

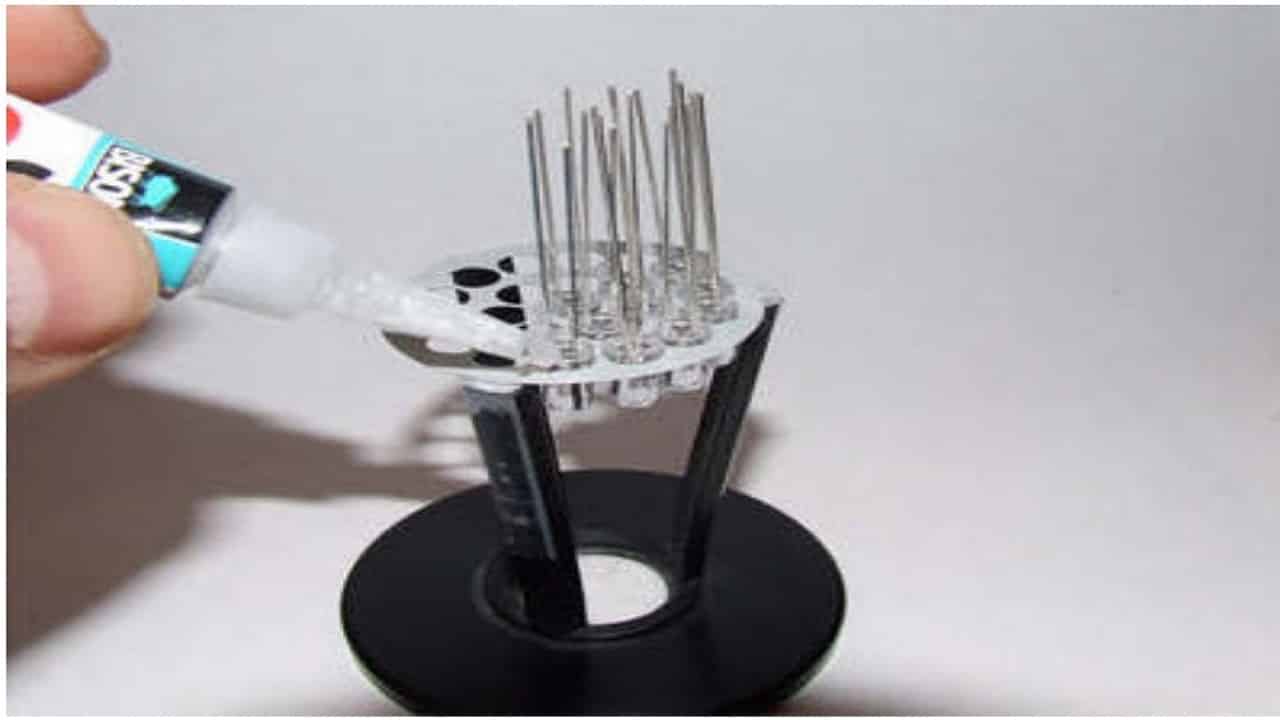

Рис. 4. Зафиксируйте светодиоды на основании

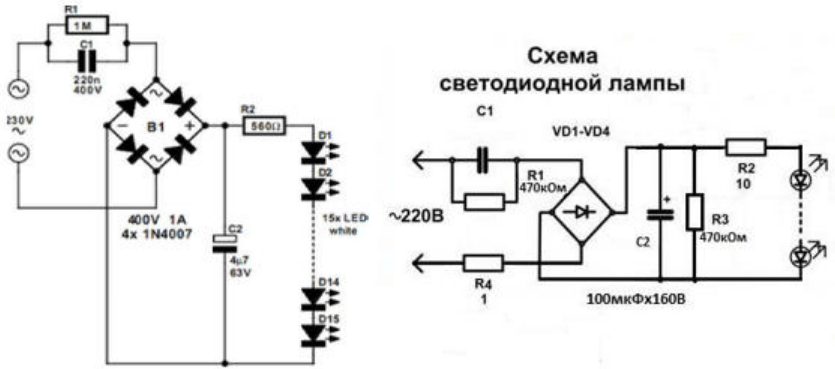

Спаяйте светодиодные элементы в лампе по такой схеме, чтобы ток, протекающий через каждый из них или отдельную группу, не превышал допустимую величину. Компоновать в группы вы можете по своему усмотрению, для ограничения силы тока можете установить в цепь резистор. При пайке обязательно соблюдайте полярность выводов.

READ  Свободная энергия и без-топливные генераторы

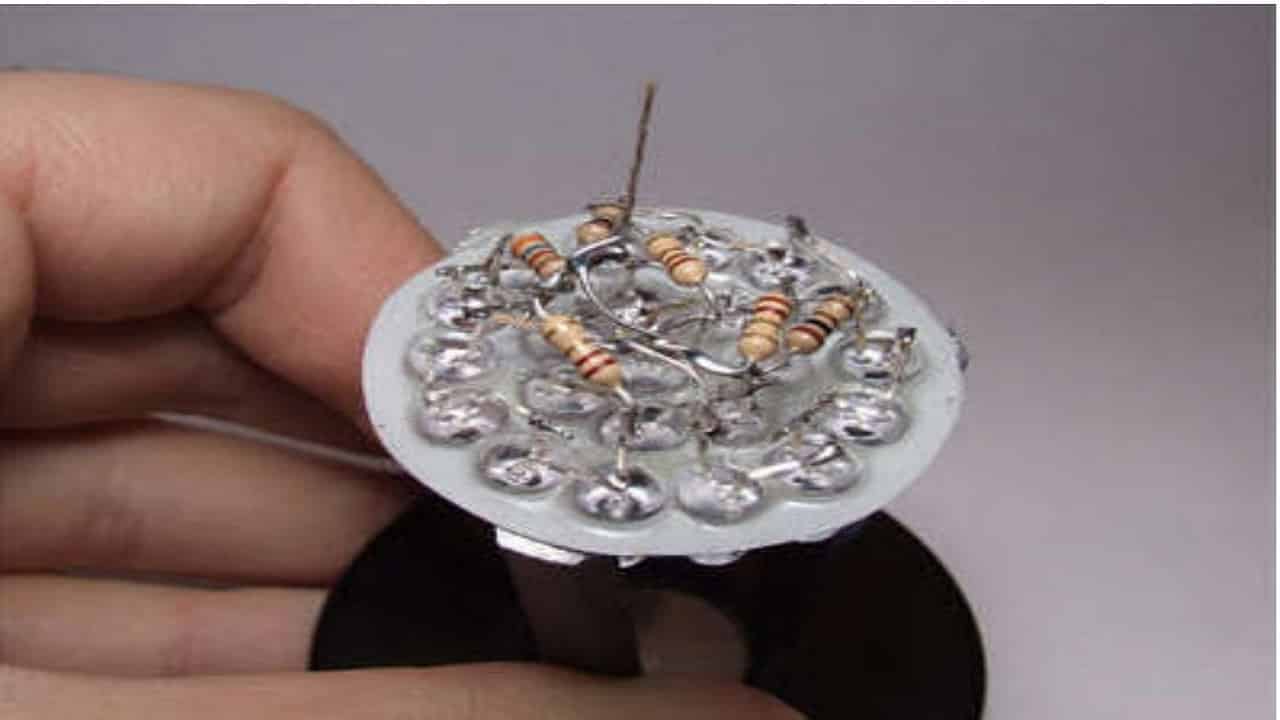

Рис. 5. Спаяйте по выбранной схеме

  • К полученным выводам от полупроводниковых элементов «+» и «-» припаяйте два куска медного провода. Соединять их скрутками не допускается в соответствии с п.2.1.22 ПУЭ.
  • По  окончанию пайки ножки и места соединения желательно покрыть или залить клеем, он будет выступать в качестве диэлектрика новой лампы.
  • Установите диск со светодиодными элементами в корпус лампочки.

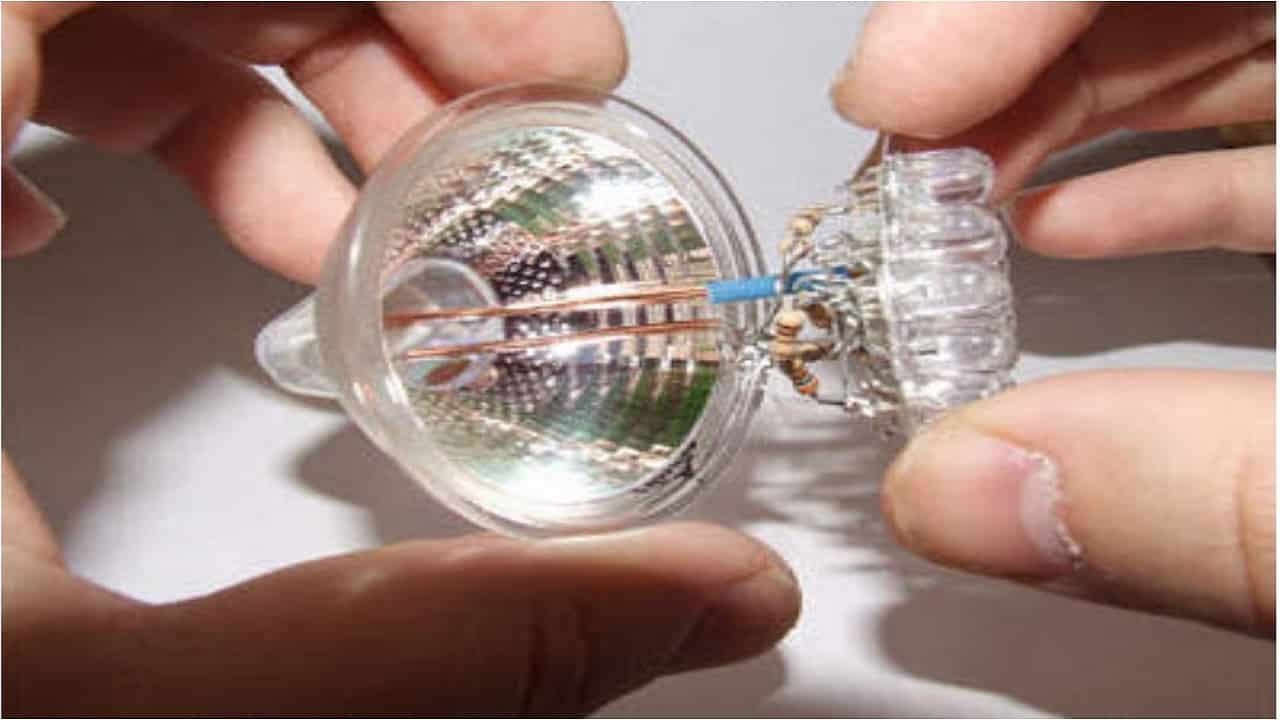

Рис. 6. Установите диск в корпус

Проклейте его по периметру, чтобы закрепить на отражателе. Теперь у вас в руках готовый собранный прибор, не забудьте нанести на выводах маркировку.

Однако заметьте, что подключить лампу напрямую в сеть 220 Вольт нельзя, так как устройство будет рассчитано на 12 В.

Проблемы самостоятельного изготовления

При работе мастер может столкнуться со следующими проблемами:

  1. Выбран не тот материал для плафона. От материала зависит работоспособность прибора, его долговечность.
  2. Не получается снизить силу электропотока. Мощность электропотока необходимо понизить до 12 вольт, необходимых для питания диода.
  3. Прибор получился не таким ярким, как хотелось бы. Перед покупкой ленты необходимо посчитать количество диодов, которых хватит для освещения помещения.
  4. Прибор небезопасен. Необходимо озаботиться вопросом, как изолировать систему для большей безопасности, как обеспечить теплообмен в нём.

Особенности выбора светодиодов

Требования к осветительным элементам

Перед тем, как сделать светодиодную лампу своими руками, обязательно нужно определиться, какие излучающие диоды оптимально подходят для этих целей.

Дополнительная информация. В общем случае сделать лампу на основе светодиодов возможно лишь при условии, что их КПД превышает 50% (сравните: для обычной лампы накаливания этот показатель составляет всего лишь 3,5-4%).

Особенности выбора этих элементов предполагают учёт следующих определяющих факторов:

Возможность получения подходящего для заданных условий спектра излучения лампы своими руками изготовленной из светодиодов (красного, жёлтого, зелёного или белого). Образец изделия с белым свечением приводится на фото ниже;

Прожектор с дневным (белым) спектром излучения

  • Высокая светоотдача самодельного светильника;
  • Низкое энергопотребление при его питании от бытовой сети;
  • Длительные сроки службы (не менее 30000 часов) и экологическая чистота;
  • Надежность конструкции на светодиодах (способность выдерживать неограниченное число включений и выключений).

В этих изделиях должна быть предусмотрена возможность управления интенсивностью светового потока, а также обеспечиваться низкая температура в районе расположения излучающих элементов.

Порядок выбора

Всем перечисленным выше условиям вполне удовлетворяют современные LED светодиодные лампы для дома, ассортимент которых широко представлен на отечественном рынке.

Добавим к этому, что на изготовление самодельной конструкции не потребуется расходование дополнительных материальных средств. Для этих целей вполне могут подойти старые электронные узлы и изделия, содержащие соответствующие детали.

Прекрасным образцом рационального подхода к их изготовлению может служить светильник из телевизора с ж/к экраном (не работающего по каким-либо причинам), из которого можно «позаимствовать» исправные светодиоды подсветки. Образец такого дисплея приводится на фото ниже.

Дисплей со светодиодами подсветки

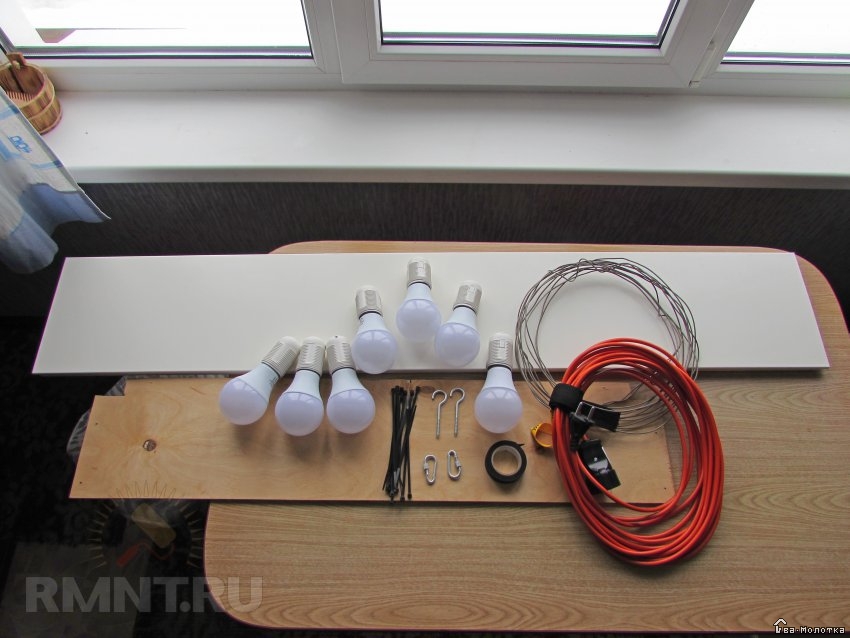

Что необходимо для установки

Желательно подбирать светильники одного типа для каждого типа освещения. Соответственно к типу конструкции закупаются сами лампы необходимого количества.

Важно строго проверять наличие светоотражающего слоя по конусу в основании цоколя для ламп накаливания и технические характеристики в соответствии с требованиями к светильнику. Для подвесных потолков используются лампы 40 Вт, более мощные будут значительно нагревать материал подвесного потолка и могут привести к порче конструкции или даже пожару. . Галогеновые и светодиодные варианты осветительных элементов подбираются по мощности и спектру выдаваемого света

Галогеновые и светодиодные варианты осветительных элементов подбираются по мощности и спектру выдаваемого света.

Провод подбирается в зависимости от материала, из которого выполнен подвесной потолок.

Так для гипсокартона, который является огнеупорным материалом, подойдет обычный двухжильный или трехжильный провод ВВГ-2(3)х1,5. Для таких материалов, как МДФ или пластик, необходимо подобрать пожаробезопасный вариант провода РКГМ. Провод должен быть мягким, то есть каждая жила представлена множеством мелких жилок, объединенных под одной изоляцией.

Для соединения проводов и подключения к ним светильников можно использовать специальные клемники, которые продаются в любом хозяйственном магазине. Однако болтовое соединение является обслуживаемым.

Потребуется как минимум два раза в год проверять затяжку прижимных болтов. В ином случае в месте контакта клемники и провода могут начать нагреваться и обугливаться. Более надежным и долговечным вариантом является фиксация с помощью медных или меднолуженных гильз.

Предохранить места соединения необходимо с помощью изоленты или же используя специальную термоусадочную трубку для изоляции питающих проводов.

Ремонт светодиодных светильников своими руками

Чтобы вам было проще разобраться в конструкции светодиодного светильника, считайте, что он конструктивно аналогичен диодной лампе. Как правило, имеет те же недостатки:

  1. перегрев LED;
  2. плохой контакт пластины с диодами и радиатора;
  3. плохая сборка;
  4. блок питания с плохой стабилизацией тока;
  5. слишком маленькая система охлаждения;
  6. колба сделана из матового пластика с низкой светопропускаемостью.

Чтобы определить неисправный элемент своими руками, вам потребуется замерять напряжение на проводах, идущих к диодному модулю:

  1. если напряжение есть, значит неисправен один из диодов в последовательной цепи;
  2. напряжения нет, значит проблема в драйвере, источнике тока.

Если есть опыт то можно перепаять самостоятельно. Если опыта нет, то можно обратится к соседу или мастеру.

Если вам понравилась моя статья, то добавьте её к себе на страницу Вконтакте

(голосов: 8, в среднем: 4,88 из 5)

Светодиоды: назначение, устройство и принцип действия

Светодиоды относятся к категории электронных полупроводниковых приборов, способных излучать свет под действием электрического тока. Они появились сравнительно недавно и стали очень популярными на рынке осветительных приборов. В настоящее время конструкции светодиодных ламп представлены различными формами, цветами, размерами и мощностью. При решении вопроса, как сделать светодиодный светильник своими руками, в первую очередь рассматриваются более мощные варианты светильников, которые могут быть использованы для освещения помещений.

Перед тем как собственноручно изготавливать светодиодные светильники, нужно изучить их принцип действия и другие особенности. Световая и тепловая энергия выделяется в результате действия электрического тока, оказывающего определенное влияние на дырки и электроны. Сам ток проходит через р-п-переход полупроводника лишь в одном направлении.

В связи с выделением большого количества тепла светодиодным прибором, возникает серьезная задача по его отведению. Этот фактор нужно обязательно учитывать при сборке светильника, поскольку под действием высокой температуры светодиод очень быстро деградирует и выходит из строя. Поэтому при собственноручном изготовлении для осветительного прибора следует обязательно предусмотреть радиатор.

В качестве простейшего радиатора используется алюминиевая подложка, являющаяся местом расположения светодиодов. Тем не менее, подобное отведение тепла будет явно недостаточно, особенно в случае сборки осветительного прибора из трех и более полупроводников. Когда решается задача, как собрать светодиодный светильник своими руками, в конструкции предусматривается установка специальных металлических радиаторов. В приборах комнатного освещения его функцию выполняет сам корпус лампочки.

Помимо радиатора, осветительное устройство оборудуется отражателем и рассеивателем, которые в случае необходимости могут быть заменены металлизированным рефлектором и линзой. Во избежание раздражения глаз слишком ярким светом, применяется матовая колба, закрывающая корпус светильника.

Распределение проводов

Лучше всего на стадии формирования каркаса подвесного потолка распределить провода и закрепить их на каркасе заблаговременно так, чтобы при просверливании отверстий под светильники можно было достать петли провода и выполнить подключение.

READ  Карта селективности

В крайнем случае, выполняется подвод провода к первому из них, а для всех последующих провода продеваются уже от отверстия к отверстию.

Недостатком последнего варианта становиться невозможность закрепить провода на каркасе, и они просто будут лежать на поверхности материала подвесного потолка.

При нормально заблаговременном распределении провода достаточно двух- или трехжильный кабель проложить оптимальным маршрутом по всем местам установки светильников, оставляя в каждой точке петлю размером 10-15 см загнутого провода.

Закрепление на каркасе следует произвести с помощью пластиковых стяжек, только не плотно и с небольшим провисанием провода, без натяжки. Это предотвратит порчу провода при термальном изменении его длины.

После этого можно приступить к обшивке подвесного потолка.

Изделия из светодиодов своими руками

Не стоит расстраиваться, если под рукой нет готовой светодиодной ленты. Для изготовления светодиодного светильника своими руками достаточно наличия следующих элементов:

  1. Нескольких мощных (по 1 Вт) выводных светодиодов.
  2. Двухстороннего теплопроводящего скотча.
  3. Драйвера (на количество выводящихся светодиодов).
  4. Алюминиевой поверхности, которая будет играть роль радиатора.
  5. Обыкновенного паяльника.

Перед началом работы следует знать некоторые нюансы. Алюминиевая поверхность должна иметь площадь из расчёта 50х50 мм (толщиной не менее 1 мм) на один одноваттный светодиод. Только с данной площадью алюминиевой поверхности светодиод сможет эффективно рассеивать тепло. При несоблюдении данных параметров страшной катастрофы не произойдёт, но светодиод скорее закончит свою деятельность.

Что касается драйвера, то на каждом из них имеется маркировка, которая указывает количество выводимых светодиодов. Случаются ситуации, когда такой маркировки нет. Тогда следует ориентироваться по выходному напряжению устройства. Один мощный светодиод имеет напряжение питания чуть больше трёх вольт. Как вывод – десятивольтный драйвер спокойно «потянет» три светодиода.

Во избежание всяческих конфузов при изготовлении своими руками светодиодного светильника, нужно знать одну вещь. Драйвер может включать в себя фильтр электромагнитных воздействий, а может и не включать. Если после установки и подключения светодиодного светильника начались проблемы с работой телевизора или компьютера, не надо вызывать мастера и готовить деньги. Следует установить такой драйвер, который имеет фильтр. Эти устройства достаточно дешёвые и доступные в продаже.

Изготавливая своими руками светодиодный светильник, важно обезжирить поверхность радиатора спиртовым раствором, после чего аккуратно приклеить к нему теплопроводящий скотч. Очень важно обработать спиртом и основания светодиодов

После этих операций светодиоды устанавливаются на скотч таким образом, чтобы «плюс» находился в соседстве с «минусом» соседнего светящегося устройства. Для большей уверенности светодиоды стоит несколько прижать руками, после чего можно на выводы нанести небольшое количество олова с помощью паяльника.

В завершение работы необходимо сделать припаивание драйвера и подключение светильника. Рекомендуется, чтобы светильник, сделанный своими руками, некоторое время находился в рабочем состоянии. Через несколько минут работы можно дотронуться пальцем до тыльной стороны поверхности. Если алюминий не очень горячий, тогда размеры и толщина радиатора выбраны правильно. Данные показатели говорят о том, что готовый светодиодный светильник можно вставлять в любой корпус, который больше всего нравится.

Такие светильники быстро изготавливаются своими руками, обладают великолепными характеристиками и весьма экономны. Вполне возможен вариант и мощного светильника для основного освещения. Естественно, для этого потребуется соответствующий радиатор и качественный драйвер.

Изготовление драйвера светодиодов на 220В своими руками

Для изготовления
самодельного драйвера своими руками потребуются радиодетали для создания трех
взаимодействующих сегментов:

  1. Делитель
    напряжения, основанный на емкостном сопротивлении.
  2. Мост из диодов.
  3. Стабилизатор.

Кроме того, понадобятся
следующие инструменты, приборы и расходники:

  1. Паяльная станция мощностью около 30 Вт.
  2. Нейтральный флюс.
  3. Припой оловянно-свинцового состава.
  4. Пассатижи для загиба выводов.
  5. Кусачки для отреза проводки.
  6. Многожильные медные проводники в изоляции сечением от 0,35 до 1 мм2.
  7. Прибор для контрольного измерения (мультиметр).
  8. Изолента/трубка термоусадочная.
  9. Монтажная макетная плата на базе текстолита.

Инструкция по сборке драйвера своими
руками

Инструкция по
изготовлению своими руками драйвера светодиода с питанием от 220 В включает
следующие действия:

  1. Подготавливается макетная плата необходимого размера.
  2. Сначала припаиваются крупные компоненты цепи.
  3. Затем поочередно в соответствии со схемой монтируются мелкие элементы – резисторы, диоды, конденсаторы.
  4. В последнюю очередь устанавливаются транзисторы и переменный резистор.
  5. Распределение компонентов должно быть таким, чтобы расстояние между ними было как можно меньше.
  6. Соединение диодов происходит с учетом полярности (для транзисторов – по распиновке).
  7. По завершении сборки схему нужно подключить и провести замеры мультиметром.

Создание драйвера для
светильника из светодиодов для подключения их к питанию на 220 В доступно
своими руками любому желающему, имеющему опыт работы с радиокомпонентами. В
ходе сборки не потребуется особых оборудования и материалов – все инструменты и
детали можно приобрести в специализированных магазинах. К тому же, при
правильном подходе и качественных составляющих собранная схема обеспечит
стабильность и долговечность прибору освещения не хуже покупного аналога.

Схема

Предложенная ниже схема
драйвера представляет собой совокупность трех последовательно взаимодействующих
между собой каскадов:

  1. Первая область
    отвечает за понижение амплитуды напряжения. В основе лежит емкостный керамический
    конденсатор (500 вольт) с резистором для самозарядки первого. Его номинал может
    варьироваться в широких пределах – от 100 до 1000 кОм и от 500 до 1000 мВт.
    Принцип действия его основан на том, что он пропускает ток до полной зарядки
    обкладок. При емкости в 0,3 мкФ это время составит всего десятую часть период
    полуволны 220 В – то есть всего 1/10 поступающего напряжения.
  2. Второй сегмент
    выполняет роль выпрямления тока из переменного в постоянный. Это цепь диодных
    полярно соединенных элементов. В данной цепи на выходе его номинал составит
    порядка 24 В (с учетом деления в предыдущем блоке).
  3. Заключительный
    элемент сглаживает и стабилизирует электроток. Для цели сглаживания применяется
    параллельно подключенный конденсатор электролитической модификации (емкость
    определяется мощностью нагрузки). Стабилизатором напряжения в предложенной
    схеме выступает модуль L7812.

Конденсатор в сочетании с диодным мостиком выполняет задачу делителя напряжения, поэтому если входное напряжение будет меняться, соответственно иное значение его получится и на выходе.

Компоненты

Для сборки своими
руками предложенной выше схемы драйвера для светодиодов, питание которых
осуществляется от 220В, потребуется следующий набор радиокомпонентов:

  1. Светодиоды 12 штук с параметрами – 3,3 вольта 1 ватт (для сборки своими руками лэд-лампы питанием от 220 В).
  2. Конденсатор керамического типа – 0,3 мкФ, 500 вольт – 1 штука.
  3. Резисторный модуль – от 0,5 до 1 Ом и 0,5-1 Вт – 1 экземпляр.
  4. Четыре диода по 100 В каждый.
  5. Пара конденсаторов электролитического типа на 16 вольт 100 и 330 мкФ.
  6. 12-вольтовый стабилизатор напряжения модели L7812, либо его аналог.

Вариант драйвера без стабилизатора тока

Рассмотрим схему
подключения драйвера без блока стабилизатора. Как известно, отсутствие
трансформатора в подобном приборе приводит к пульсации напряжения и,
соответственно, яркости свечения светодиодов. Лишь частично эту проблему
устраняет идущий после диодного мостика конденсатор. Однако пульсировать
амплитуда все же будет – в рамках 2-3 вольт.

Вариант со
стабилизатором на 12 вольт решают эту задачу полностью, поэтому и
смонтированный своими руками такой драйвер по степени пульсации амплитуды
напряжения не будет уступать покупным дорогим аналогам.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
