Ремонт паяльника

Как починить?

Какой выход? Пытаться восстановить термопредохранитель — неблагодарное и бесполезное дело. Даже если это получится, то не надолго и вскоре вам придётся опять паяльник разбирать для повторного ремонта.

Заменить на новый? Это в идеале! Но где же его взять такой то? Поэтому, остаётся метод надёжный, но радикальный. Убрать его из цепи!

Задача в следующем. Нужно отсоединить клемму  предохранителя (на фото чёрный провод) от контакта тэна.

Отключаем клемму

Далее, на другой провод (на фото, провод голубого цвета) нужно закрепить новую клемму.

Можно конечно откусить от предохранителя и соединить с голубым чёрный провод с имеющейся клеммой, но это не лучший вариант, так как соединение со временем начнёт греться и к тому же его нужно заизолировать.

Но обычная изолента для этого не годится,  потому как там сильный, естественный нагрев от тэна, она расплавится.

Лучше всего, обжать на голубом проводе новую клемму, в магазине электротоваров она стоит копейки. У меня были клеммы в изоляции, но я решил её снять так как не уверен, что она выдержит температуру. Лучше использовать те термоустойчивые кембрики, что и стояли на проводах.

Новая клемма

Подготавливаем провод и обжимаем на нём клемму, при отсутствии специальных для этого клещей, сделать это можно плоскогубцами, обжатие должно быть надёжным, провод не должен болтаться в клемме.

Готовим провод и клемму к обжатию

Готовый к подключению провод.

Провода подключены, можно собирать.

Ну что же, электрическая часть готова, осталось собрать всё в кучу и проверить.

Условия эксплуатации

Ремонт паяльника вряд ли потребуется, если соблюдать необходимые правила эксплуатации:

  • обеспечить на рабочем месте технику безопасности, согласно инструкции изделия;
  • учитывать величину сетевого напряжения;
  • в помещениях высокой влажности использовать устройство на 36 В (не более), предварительно его заземлив;
  • нагреватель и шнур в процессе работы должны находиться без влияния механических нагрузок;
  • не задевать шнур раскаленным наконечником;
  • не перегревать спираль паяльника;
  • выбирать режим разогрева регулятором мощности.

Важно! Правильный подбор параметров мощности не дает гарантию качества пайки

Устройство паяльника

Паяльник представляет собой стержень из красной меди, который нагревается спиралью из нихрома до температуры плавления припоя. Стержень паяльника делается из меди благодаря высокой ее теплопроводности. Ведь при пайке нужно быстро передать жалу паяльника от нагревательного элемента тепло. Конец стержня имеет клиновидную форму, является рабочей частью паяльника и называется жалом. Стержень вставляется в стальную трубку, обернутую слюдой или стеклотканью. На слюду намотана нихромовая проволока, которая служит нагревательным элементом.

Поверх нихрома намотан слой слюды или асбеста, служащий для снижения потерь тепла и электрической изоляции спирали из нихрома от металлического корпуса паяльника.

Концы нихромовой спирали соединены с медными проводниками электрического шнура с вилкой на конце. Для обеспечения надежности этого соединения концы нихромовой спирали согнуты и сложены вдвое, что снижает нагрев в месте соединения с медным проводом. В дополнение соединение обжато металлической пластинкой, лучше всего обжим делать из алюминиевой пластины, которая имеет высокую теплопроводность и будет эффективнее отводить тепло от места соединения. Для электрической изоляции на место соединения надевают трубки из термостойкого изоляционного материала, стеклоткани или слюды.

Медный стержень и нихромовая спираль закрывается металлическим корпусом, состоящим из двух половинок или сплошной трубки, как на фотографии. Корпус паяльника на трубке фиксируется накидными колечками. На трубку, для защиты руки человека от ожога, насаживается ручка из плохо провидящего тепло материала, дерева или термостойкой пластмассы.

При вставлении вилки паяльника в розетку электрический ток поступает на нихромовый нагревательный элемент, который нагревается и передает тепло медному стержню. Паяльник готов к пайке.

Маломощные транзисторы, диоды, резисторы, конденсаторы, микросхемы и тонкие провода паяют паяльником мощностью 12 Вт. Паяльники 40 и 60 Вт служат для пайки мощных и крупногабаритных радиодеталей, толстых проводов и небольших деталей. Для пайки крупных деталей, например, теплообменников газовой колонки, потребуется уже паяльник мощностью сто и более Вт.

Правила эксплуатации электроинструмента

На прилавках строительных магазинов можно встретить разные модели электропаяльников, которые работают от сети — от 12 до 220 Вт. Процесс выбора инструмента должны брать в расчёт безопасность работающих мастеров, напряжение в электросети на месте работ.

Внимание
В помещениях с повышенной влажностью, где обеспечено заземление, допустимо применять паяльники мощностью 36 Ватт, 25 Ватт и ниже. При этом необходимо заземлить корпус инструмента.. Если инструмент изготавливается самостоятельно, то для его правильной реконструкции потребуется тонкий провод

Он будет наматываться на спираль. Необходимая мощность — от 12 до 100 Вт, даже можно больше. Растекание материала по поверхности пластин будет происходить равномерно, если температура плавления превысит температуру в самом паяльнике

Если инструмент изготавливается самостоятельно, то для его правильной реконструкции потребуется тонкий провод. Он будет наматываться на спираль. Необходимая мощность — от 12 до 100 Вт, даже можно больше. Растекание материала по поверхности пластин будет происходить равномерно, если температура плавления превысит температуру в самом паяльнике.

Лужение без паяльника

Паяльник является удобным и простым в использовании бытовым прибором, который окажет помощь при необходимости соединения металлов, маленьких изделий между собой или спайки плат. Однако в ситуации отсутствия электричества или самого инструмента сразу возникает вопрос о том, как паять без паяльника в домашних условиях.

Для того чтобы качество запаивания, а также электрический контакт, были на должном уровне, необходимо провести лужение: нанести предварительно на поверхность металлов или деталей, которые будут запаяны, небольшой слой припоя.

Советуем изучить  Как сделать штроборез своими руками

При выполнении этой процедуры возможно обойтись без паяльника. Для хранения припоя понадобится какая-нибудь металлическая емкость. Вполне подойдет даже крышка из-под банки для кофе. Следует поместить в выбранную емкость канифоль и кусочки олова, но можно воспользоваться и припоем оловянно-свинцовым (ПОС-60). Как производится лужение проводов без паяльника:

  1. Удалить изоляцию с концов проводов (приблизительно двадцать миллиметров).
  2. Разогреть емкость, в которой хранится припой с канифолью, пока смесь не расплавится. В роли нагревателя вместо паяльника можно применить зажигалку, свечку, плиту или иной источник огня.
  3. Погрузить оголенную часть проводов в расплавившийся флюс так, чтобы он распространился по всей поверхности.
  4. Поместить обработанную часть проводов в припой на несколько секунд.
  5. Извлечь провода из припоя. Быстрым движением удалить с них излишки тряпкой. Таким образом, на той части проводов, которая прошла через процесс, должен остаться небольшой и ровный слой припоя.

Если необходимо произвести лужение плоского участка детали:

  1. Мелко настругать кусочки канифоли и припоя и насыпать их на поверхность участка.
  2. Поднести источник огня под участок с нанесенными припоем и канифолью для того, чтобы смесь расплавилась.
  3. Расплавленный припой надо распределить по поверхности при помощи стальной трубки, стержня или чего-то подобного.
  4. Убрать тряпкой излишек массы.

Если деталь стальная, то при ее лужении не задействуют канифоль. Сам процесс остается таким же, только с учетом использования паяльной кислоты, при помощи которой и обрабатывают участок.

https://youtube.com/watch?v=daON4ydVWHI

Как закрепить провод при сломанном фиксаторе

Вот ещё подсказка как закрепит провод в корпусе при обломанном фиксаторе. См. фото ниже.

Обломанный фиксатор провода.

Идея в следующем, пластиковые хомуты туго затягиваем на кабеле. См. фото ниже.

Лишнее обрезаем, так что бы оставить на проводе достаточные для фиксации выступы.

Так провод будет прочно закреплён в собранном корпусе, к нему же, после сборки, изолентой можно зафиксировать и остальную часть, ту что в виде спирали.

Фиксатор кабеля из хомутов

Проверка показала, что всё полностью работоспособно.

Готово, можно пользоваться!

Надеюсь, кому то пригодится эта заметка о ремонте паяльника для полипропиленовых труб.

Дополнение

Читатели предоставили каталоги комплектующих и информацию о том, где можно разжиться запчастями. Каталогов два, отличаются производителем и годом выпуска.Один из читателей успешно заказал детали после прямых звонков на фирму.

С его слов работают только с Юр. лицами. За доставку до транспортной компании заплатил 800Р.

Адреса, пароли, явки!

Компания BATH POINT

bathpoint.ru

т. / ф .: (812) 320-80-26 доб. 262

м.т.:  (931) 308-81-01

Санкт-Петербург, ул. Будапештская д. 11

Пошаговая инструкция

Самостоятельное изготовление или ремонт нагревательных приборов проводится с учетом расчета сопротивления нагревательного элемента или обмотки. Знание величин напряжения и сопротивления электроприбора позволяет вычислить его мощность, которую он потребляет. Сопротивление в обмотке паяльника мощностью в 60 Вт, питающегося от сети 36 В, должно достигать 22 Ом. Правильный подбор мощности и напряжения помогает избежать поломки и необходимости ремонта рассматриваемого устройства.

Схемы регуляторов температуры “жала” паяльника.

Затем требуется подобрать диаметр проволоки из нихрома, сопоставимый с размерами обмотки. Обмотку спирали с сопротивлением 806 Ом выполняют с помощью 5, 75 м проволоки диаметром в 0,1 мм (величина сопротивления делится на 140) или 25,4 м проволоки – в 0,2 мм. Витки необходимо укладывать вплотную. Поверхность проволоки из нихрома будет окисляться при накаливании, создавая изолирующую поверхность. Намотанный слой, не помещающийся в первый ряд, покрывают слюдой. Наматывают второй ряд. Качественная сборка позволяет длительное время эксплуатировать инструмент без поломок и ремонта.

Тепло- и электроизоляцию в обмотке обеспечивает покрытие из стеклоткани, слюды или асбеста. Преимущество асбеста перед иными составами заключается в том, что его можно размачивать водой, создавая требуемую форму, а после высыхания материал обладает достаточно высокой прочностью.

Восстановить его работоспособность помогает несложный ремонт. Чтобы отремонтировать паяльник, потребуются следующие инструменты:

  • пассатижи;
  • острый нож;
  • сопротивление керамическое «ПЭВ-10»;
  • нить асбестовая.

Ремонт электрического паяльника проводится в несколько этапов. Предварительно подготавливается керамический резистор 1-1,5 Ом. В его центральной части расположено отверстие, которое позволяет пропустить стержень паяльника без дополнительного подгона.

Пошаговая инструкция, как отремонтировать самостоятельно

Ремонт паяльника начинается с расчёта сопротивления нагревательного элемента или обмотки. Величины напряжения и сопротивления электроприбора позволяют рассчитать его потребляемую мощность. Например, сопротивление в обмотке паяльника, имеющего мощность 60 Вт и питающегося от сети 36 В, должно быть равно или чуть больше 22 Ом.

Для ремонта необходимо подготовить следующие инструменты:

  • пассатижи;
  • острый нож;
  • сопротивление керамическое «ПЭВ-10»;
  • нить асбестовая.

Предварительно подготавливается керамический резистор. Провода электропитания должны подходить к его основанию, чтобы проверять электронную мощность и отдачу тепла.

Под рукой нужно иметь проволоку из нихрома, её диаметр должен соответствовать параметрам обмотки. Витки укладывают вплотную. При накаливании поверхность проволоки из нихрома будет окисляться, создавать изолирующий слой. Намотанный слой, который по правилам не должен помещаться в первый ряд, покрывают слюдой и размещают во втором ряду.

Важно
Перед ремонтом паяльника желательно иметь под рукой его схему. Начертить её можно путём прочтения инструкции или по ходу разборки инструмента на составляющие части.

Как починить?

Чтобы выполнить ремонт электрического паяльника своими руками в домашних условиях, потребуется разобрать электроинструмент, при этом не важно, имеет он с пластиковую ручку или с деревянную. Нередко электропаяльник не паяет и не греет – так происходит, если испорчена вилка электропровода

В этом случае вилку придется заменить и поставить новую. Современные модели часто бывают оснащены неразборными моделями вилок, в таком случае ее просто обрезают и вместо нее устанавливают разборную модель.

В случае, когда внутри инструмента нарушен контакт сетевого электрошнура и нагревательного элемента, паяльник разбирают и проводят переподключение контакта шнура, удалив его небольшую старую часть. Если вышел из строя сам нагревательный элемент, то диагностировать такую поломку можно при помощи ампервольтметра, а при его отсутствии – путем исключения остальных вышеперечисленных вариантов неисправностей.

В случае необходимости замены нагревательного элемента выполняются следующие действия.

  • Потребуется взять сопротивление марки ПЭВ-10 керамического типа, номинал которого равен 1-1,5 Ом. В резисторе имеется отверстие, расположенное по центру. В это отверстие можно легко поставить жало электропаяльника, причем вам не потребуется выполнять дополнительную подгонку элементов друг к другу.
  • Следующее действие – нужно удалить сгоревший нагревательный элемент. Для этого на металлическом кожухе, защищающем нагревательный элемент, в месте расположения продольного шва потребуется выполнить распил, приблизительно до середины трубки. Затем трубку-кожух разворачивают и срезают у нее уголки в месте получившегося углубления. Это действие поможет предотвратить контакт металлической трубки с контактами сопротивления ПЭВ-10.
  • Сопротивление ПЭВ-10 теперь будет играть роль нагревательного элемента, его мы и поставим в углубление кожуха-трубки. После этого отогнутые лепестки нужно вернуть на свои места и закрепить их при помощи небольших аккуратных хомутиков из проволоки.
  • Далее потребуется подключить электрошнур и подать на сопротивление напряжение. С этой целью зачищают электропровод от изоляционной обмотки на длину примерно 2 см от его конца. Затем зачищенные концы провода обматывают асбестовой нитью – делать это нужно плотно, без единого промежутка.
  • Заизолированные асбестовой нитью концы провода проводят через канал рукоятки паяльника и подсоединяют к контактам сопротивления. Место вывода нагревателя также нужно изолировать асбестовой нитью. Провода внутри корпуса необходимо разместить так, чтобы они не касались друг друга – для этого еще раз следует выполнить обмотку обоих проводников асбонитью, сложив их вместе.

В процессе выполнения ремонта электрического паяльника могут оказаться полезными следующие рекомендации специалистов.

  • В процессе ремонта нельзя надолго оставлять электропаяльник во включенном состоянии. При наличии в нем неисправностей и при замене спирали может случиться короткое замыкание электроцепи.
  • В процессе выполнения перемотки спирали нагревательного элемента нужно следить за тем, чтобы витки не соприкасались, и между рядами прокладывать слюду.
  • Если произошло перегревание жала и его подплавление, этот участок нужно хорошо заизолировать при помощи изоленты и кембрика, которые крепят на область повреждения жала.

В процессе работы с электрическим паяльником во избежание появления неисправностей необходимо устранять воздействие механических нагрузок в области крепления к нагревателю электрошнура, а также беречь от повреждений сам шнур и его электровилку.

О том, как отремонтировать паяльник, смотрите в следующем видео.

Условия эксплуатации

На рынке представлены модели, подходящие для работы от сети с напряжением от 12 до 220 В. В процессе выбора инструмента учитываются необходимость обеспечения безопасности работающих с ним мастеров и напряжение в электросети на месте проведения работ.

В помещениях с высоким уровнем влажности и заземленными приборами допустимо использование паяльника с напряжением до 36 В и обязательным заземлением корпуса паяльника. Ремонт инструмента не понадобится, если соблюдать данные требования.

Устройство электрического паяльника.

При самостоятельном изготовлении паяльника для наматывания спирали используется тонкий провод. Напряжения питания и инструмента должны соответствовать друг другу. Мощность подобных агрегатов достигает от 12 до 100 Вт и выше, потому что обеспечить припою равномерное растекание по поверхности соединяемых элементов можно, если они будут прогреты сильнее температуры его плавления. Тепло от наконечника передается деталям при контакте, из-за этого температура жала снижается.

Недостаточная мощность нагревательной спирали или маленький диаметр стержня может препятствовать нагреванию жала до требуемой температуры, что не позволяет производить пайку. Мощными паяльниками можно соединять мелкие детали, но из-за размеров устройства доступ к спаиваемым элементам ограничен. Специалисты рекомендуют наматывать на жало провод из меди диаметром в 1 мм. Высокая мощность подобных устройств позволяет быстро прогревать элементы, а большинство небольших радиодеталей, транзисторов, диодов, микросхем не выдерживает температуру, превышающую 70° С. Время пайки сокращается до 3 секунд. Прежде чем починить рассматриваемое устройство, потребуется выяснить его конструктивные особенности.

Конструкция

Эксплуатация электропаяльников предусматривает знание их конструкций, чтобы в любой неожиданный момент быстро выявить повреждение и отремонтировать прибор. Он состоит из:

  • медного стержня, обернутого в изолирующий материал и помещенного в стальную трубку;
  • нагревателя;
  • жала для непосредственного соединения металлических частей припоем;
  • ручки-держателя;
  • шнура с вилкой.

Стержень из меди является эффективным проводником тепла от нагревателя (нихромовой спирали) к жалу. Спираль накручена на стальную трубку, которая обернута слюдой или стеклотканью. Далее нихромовая обмотка закрывается изолятором (лучше всего асбестом), что предотвращает от теплопотерь и короткого замыкания.

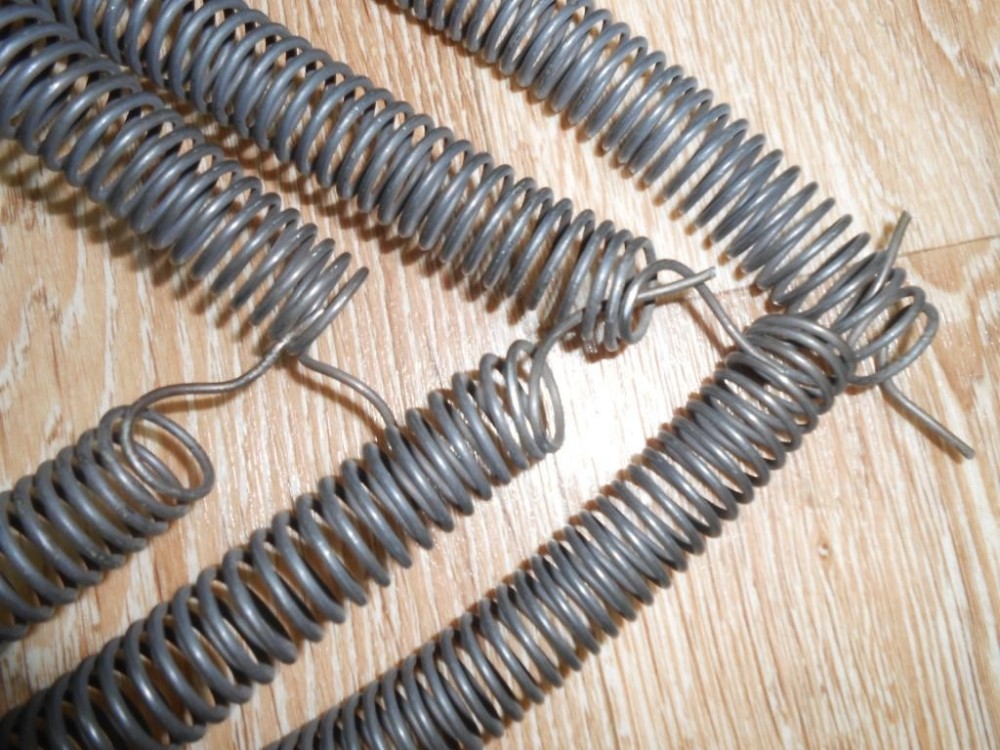

Спираль нагревательная нихромовая

Для уменьшения нагрева в зоне скрепления с проводниками электрошнура концы спирали согнуты пополам, и место контакта дополнено обжимающей алюминиевой пластиной. Электроизоляция обеспечена надетыми в месте скрутки изоляционными трубками.

Стержень и нагреватель размещают в корпусе паяльника, на который насаживают деревянную или термопластиковую ручку с внутренним каналом для сетевого шнура.

Напряжение

Для соблюдения техники безопасности паяльник подбирается по сетевому напряжению от 12 до 220 В (всего 5 значений). Так, работы в легковом транспорте можно проводить паяльным инструментом на 12 В, грузовом – 24, воздушном – 27, во влажном помещении с обязательным заземлением электрооборудования – 36 В.

Инструмент на 12 В непросто переделать на 220 В – придется наматывать тонкую спираль большим количеством слоев, создающих определенные неудобства в работе с мелкими деталями.

Советуем изучить  Угловая скорость: 4 главных формулы

Обратите внимание! При соответствии мощности сети и паяльника можно работать от переменного и постоянного напряжения. Такая возможность обусловлена нихромовым материалом нагревателя

В основном напряжение в паяльных приборах составляет 220 В. Чтобы в помещениях высокой влажности или запыленности не допустить поражение током, используют напряжение инструментов не более 42 В.

Частые причины поломок и способы их устранения

Прежде чем разбираться, как починить паяльник, стоит понять, что привело к его поломке. Одной из самых распространенных причин является обрыв электрической сети. На участке схемы может произойти разрыв, что приведет к утрате возможности разогрева инструмент. Проще всего, если разрыв цепи произошел на шнуре питания. Он больше всего подвержен деформации и не исключено, что рано или поздно провод переломится. В таком случае легче заменить полностью шнур, чем искать место разлома.

Обрыв нихромовой обмотки уже потребует более сложных процедур, хотя и это вполне возможно осуществить самостоятельно. Для начала нужно найти место обрыва. Это можно сделать при помощи мультиметра, но придется разобрать паяльник. Здесь учитывается сопротивление обмотке, зависящее от мощности инструмента. Его можно посмотреть на корпусе изделия.

Причины, почему перегорает спираль у паяльника, могут крыться следующем:

  • слишком высокий нагрев инструмента;
  • скачки напряжения, которые приводят к повышению температуры;
  • длительная беспрерывная работа, повышающая температуру паяльника;
  • брак обмотки, когда на проводе есть проблемные места, выходящие из строя в первую очередь;
  • наличие скруток, повышающих сопротивление в конкретном месте.

Как отремонтировать

Чтобы внезапное повреждение инструмента не причинило неудобств, каждый специалист или радиолюбитель должен уверенно владеть паяльником и уметь его починить, тем более что это несложно. Необходимо наличие обычного ампервольтметра, который диагностирует вид неисправности.

Ампервольтметр бытовой

Замена нагревателя на новый

В случае потери работоспособности нагревательного элемента нужно сделать следующее:

  • определить сопротивление обмотки по мощности прибора и напряжению сети;
  • подобрать диаметр нихромовой проволоки по сопротивлению на 1 метр;
  • намотать спираль, укладывая витки без зазоров, между рядами помещают слой слюды;
  • с целью удержания тепла и недопущения короткого замыкания обмотку покрывают стеклотканью, вместо которой можно использовать слюду или асбест; последний имеет преимущество создания необходимой формы и приобретения прочности после высыхания.

Обратите внимание! Наложив асбестовый изоляционный слой, нужно дождаться его высыхания и только тогда включить прибор в сеть

Замена нагревателя на резистор

Вместо элемента нагрева можно с успехом воспользоваться резистором ПЭВ-10. Для ремонта паяльника своими руками потребуются пассатижи, хорошо поточенный нож, асбестовая нить. Чтобы заменить нагреватель, необходимо:

  • разобрать инструмент для пайки;
  • удалить отработавший нагреватель;
  • поместить резистор на освободившееся место;
  • счистить с электрошнура 1,5 см изоляционного покрытия, подвести провода питания к резистору через канал держателя; следить, чтобы уложенные провода не прикасались к корпусу; выводы заизолировать нитью асбестовой;
  • собрать инструмент и убедиться в его работоспособности.

Если поврежден сетевой шнур, то его следует заменить. Вышедшая из строя вилка электрошнура также подлежит замене. При этом отрезают сломанную вилку (обычно целиковую) и вместо нее устанавливают разборную.

Легко устраняется нарушенный контакт нагревателя с сетевым шнуром. Для этого нужно разобрать паяльник и восстановить соединение контактов.

При бережной работе с паяльником он долго не будет требовать ремонта. Если все-таки повреждение случилось, устранить его довольно просто: нужно знать схему устройства (она элементарная), основные правила электротехники и безопасности.

Причины и признаки поломки

Нередко пользователи замечают, что новый электропаяльник дымит, однако это не является поломкой. Дело в том, что при нагреве происходит окисление меди и образование оксидной пленки. Чтобы жало паяльника не дымило и хорошо набирало припой, его следует предварительно подготовить – то есть облудить.

Реальной и наиболее распространенной поломкой в электропаяльнике является выход из строя системы нагрева – нихромовой проволоки или керамического нагревателя. Такая проблема может проявить себя тем, что электропаяльник перестал нагреваться или напротив, перегревается.

Причиной отсутствия нагрева медного стержня паяльника могут стать:

  • неисправность электропровода или электрической вилки;
  • отсутствие контакта между электропроводом и нагревательным элементом;
  • нагревательный элемент перегорел и не выполняет нагрев стержня паяльника.

Все эти проблемы легко диагностируются и устраняются в домашних условиях, поэтому не стоит спешить покупать новый инструмент – можно отремонтировать ваш старый.

В некоторых случаях, когда поломок в электроцепи у паяльника нет, причиной его плохой работы могут стать следующие обстоятельства.

  • Жало электропаяльника расположено неправильно. Для устранения неисправности нужно чуть глубже поставить жало внутри корпуса инструмента и зафиксировать его в этом положении. В ситуациях, когда стержень жала оказался коротким, придется менять его полностью, выбирая нужный размер.
  • На поверхности жала образуется окалина. Этот недостаток легко устраняется при помощи обработки поверхности жала мелкозернистой наждачной бумагой. После выполнения зачистки жало нужно нагреть, а затем поместить его кончик в канифоль и растереть состав на металлической оплетке, куда нанесен припой. После такого лужения на жале электропаяльника появится равномерный и тонкий слой припоя, а окалина больше не будет помехой для паяния.

Случается, что некорректная работа электропаяльника происходит по причине того, что в припое содержится слишком большое количество свинца, поэтому работать с ним нужно не перегревая паяльник, выбирая правильную мощность. Другим вариантом плохого нагрева стержня паяльника может стать неправильная форма жала. Наиболее эффективно нагревается стержень, если он имеет скошенный овальный срез.
