Подгонка резисторов

Стоит отметить, что подгонка резисторов посредством удаления части пленки на сегодняшний день иногда используется даже в современной промышленности, то есть таким способом часто делается осциллограф из компьютера (USB или какой-нибудь другой).

Однако при этом сразу стоит отметить, что если вы собираетесь подгонять высокоомные резисторы, то в таком случае резистивная пленка ни в коем случае не должна быть прорезана насквозь

Все дело в том, что в таких устройствах она наносится на цилиндрическую поверхность в форме спирали, поэтому производить подпил нужно предельно осторожно, чтобы исключить возможность разрыва цепи

Если вы делаете осциллограф из компьютера своими руками, то для того, чтобы провести подгонку резисторов в домашних условиях, нужно просто использовать самую простую наждачную бумагу «нулевку».

  1. Первоначально у того резистора, у которого присутствует заведомо меньшее сопротивление, нужно удалить аккуратно защитный слой краски.
  2. После этого следует подпаять резистор к концам, которые и будут подклеиваться к мультиметру. Путем выполнения осторожных движений наждачной бумагой показатели сопротивления резистора доводятся до нормального значения.
  3. Теперь, когда резистор окончательно подогнан, место пропила нужно покрыть дополнительным слоем специализированного защитного лака или же клея.

На данный момент такой способ можно назвать наиболее простым и быстрым, но при этом он позволяет получить неплохие результаты, что и делает его оптимальным для проведения работ в домашних условиях.

USB осциллограф – что это такое

Юсб осциллограф – это полноценный цифровой прибор, выполненный в виде микропроцессорной измерительной приставки, подключаемой к компьютеру через USB-порт и использующей его вычислительную мощь для наблюдения и дальнейшей обработки импульсов.


USB осциллограф Rigol

Преимущества и недостатки такого варианта

  • небольшой и сравнительно легкий;
  • широкая полоса пропускания;
  • измерение одиночного сигнала;
  • удобный интерфейс;
  • цветной дисплей;
  • сохранение, редактирование и распечатывание данных в текстовом формате;
  • цифровая обработка (сложение, вычитание, интегрирование и др.).

Но есть и недостатки:

  • большая погрешность данных;
  • меньше объем памяти по сравнению со стационарным.


Hantek 2D72 250 MSa/S

Программы, эмулирующие работу осциллографа

Обработкой сигналов, поступающих на вход компьютера или ноутбука занимаются виртуальные осциллографы. Эти программы имеют интерфейс, схожий с экраном реального осциллографа. Часть приложений предназначена для работы с устройствами на основе звуковых карт, другие взаимодействуют с USB-осциллоскопами.

Программы, работающие через аудиовхода:

  1. Digital Oscilloscope;
  2. SoundCard Oszilloscope;
  3. Российская разработка «Авангард».

Софт для USB-осциллографов:

  1. Aktakom OscilloscopePro.
  2. Simplescope.

Все виртуальные приборы являются двухканальными, снабжены генераторами частот, анализаторами. Проведенные измерения и осциллограммы можно сохранять на ПК. Обычно их не нужно инсталлировать. После распаковки архива и запуска программы появляется интерфейс реального осциллографа с регуляторами настроек.

Методы работы

Компьютер — цифровое устройство, поэтому для измерения аналогового параметра необходимо перевести сигнал в дискретный вид. Для этого используется АЦП — аналогово-цифровой преобразователь. Для вывода данных применяют ЦАП — цифро-аналоговый преобразователь.

Звуковая карта компьютера дискретизирует входящие аналоговые сигналы, подключаемые к входам LINE IN и MIC.

Поэтому аудиоплату можно использовать в качестве АЦП для подачи на компьютер или ноутбук измеряемого сигнала. Так как человек слышит звук в диапазоне 4Гц- 20кГц, то соответственно и аудиокарта работает в низкочастотном спектре. Полученный осциллограф также будет работать в указанном диапазоне.

Еще одним недостатком в работе «звукового» осциллоскопа является ограничение по напряжению, подаваемому на вход. Оно должно быть в пределах 0,5 В для входа MIC и до 2 В для LINE IN. Подключение сигнала амплитудой более 2В выведет из строя звуковую карту или компьютер.

Из-за конструкционных особенностей аудиокарты — наличие разделительного конденсатора на входе, постоянная составляющая электрического тока не будет показана на осциллографе. Но, используя приложение, можно ее измерить. Подавать сигнал лучше на вход LINE IN, так как он имеет наименьший уровень шумов. Минимальный уровень сигнала, который можно измерить — около 1мВ.

Использование таких осциллоскопов ограничено по частоте. Ими можно снимать показания с усилителей, магнитофонов, различных звуковых девайсов, а также микросхем, работающих на частотах до 20 кГц.

На высоких частотах применяется USB-осциллографы, имеющие больше возможностей. Минусом таких устройств является высокая цена.

Конструкция и применение

Осциллограф — сложный электрический прибор. Понять принцип его работы поможет блок-схема.

Имеются два луча развертки: по вертикали — Y и по горизонтали — X. По оси X откладывается значения времени, по Y отображается амплитуда сигнала.

На Y подается сигнал с устройства. Далее он проходит через аттенюатор, который изменяет чувствительность контура. Потом, пройдя предварительный усилитель, попадает в линию задержки, которая «придерживает» сигнал пока не сработает генератор развертки. Оконечный усилитель выводит сигнал на экран осциллоскопа. Чем больше входное напряжение, тем больше амплитуда сигнала.

На X подается пилообразное напряжение с генератора развертки, благодаря чему сигнал на осциллографе получается «растянутым» по времени. Меняя размерность генератора, можно получить изображение с разверткой до тысячных долей секунды.

Чтобы развертка запустилась одновременно с поступлением сигнала, в устройстве предусмотрена система синхронизации. Есть 3 возможных источника синхроимпульсов:

  1. Измеряемый сигнал. Наиболее часто используемый вариант, особенно при постоянной частоте входящего источника.
  2. Электрическая сеть. Частота сети поддерживается с высокой точностью, поэтому через нее возможна синхронизация.
  3. Внешний источник. Используется, как лабораторный генератор сигналов, так и смартфон с приложением, генерирующим синхроимпульсы определенной частоты.

Осциллограф визуализирует форму сигнала, что помогает понять причину неисправности. С помощью устройства снимается АЧХ прибора, есть возможность узнать скорость нарастания импульса в цифровых устройствах.

Используются осциллографы при настройке, ремонте электронных девайсов, будь то бытовая техника, ремонт автотранспорта или орбитальная станция.

READ  Подключение диммера: схемы подключения и инструкция по монтажу

Осциллограф и его функции

Это электронный прибор, на экране которого наблюдают за формой сигнала. В процессе работы доступен ряд опций:

  • фиксирование мгновенных характеристик;
  • аналогия фазовых смещений и форм сигналов с иными импульсами;
  • контроль и мониторинг синусоидальных, треугольных и прямоугольных колебаний;
  • развёртка импульса для измерения времени нарастания.

Проще говоря, это телевизионный приёмник, где отслеживается электросигнал визуально. Зная принципы работы и схему устройства, собирают осциллограф своими руками.

Классифицировать приборы возможно по следующим показателям:

  • особенности работы и предназначение;
  • количество сигналов, просматриваемых разом;
  • способ обработки информации;
  • вид воспроизводящего устройства.

По особенности работы подразделяются на модели: скоростные, стробоскопические, универсальные, запоминающие и специальные. Количество одновременно подающихся сигналов – один, два и более.

Важно! Многоканальные n-осциллографы высвечивают на экран n-графиков, считывая показания с n-го количества сигнальных входов. Аналоговые и цифровые устройства делят между собой методы обрабатывания полученной информации

Узлы отображения сигналов представлены электронно-лучевыми трубками «ЭЛТ» или матричными панелями

Аналоговые и цифровые устройства делят между собой методы обрабатывания полученной информации. Узлы отображения сигналов представлены электронно-лучевыми трубками «ЭЛТ» или матричными панелями.

Настройка изделий

После сборки USB-осциллографа, на последнем этапе нужно прошить чип памяти EEPROM flash 24LC64. Для этого:

  1. Скачать и установить на компьютер приложение Cypress Suite.
  2. Запустить программу и перейти в меню EZ Console.
  3. Нажать на надпись «LG EEPROM».
  4. Появится окно с файлом прошивки. Выбрать его и запустить клавишей Enter.
  5. Если появилась ошибка «Error», запустить операцию прошивки снова.
  6. После успешного окончания процесса должна появиться надпись «Done». Осциллограф готов к работе.

Перед запуском осциллоскопа на основе внешнего аудиоадаптера проделать следующие действия:

  1. Сохранить файлы miniscope.exe, miniscope.ini и miniscope.log из скачанного архива в отдельной папке. Открыть miniscope.exe.
  2. После запуска программы, зайти в настройки и произвести действия, показанные на рисунках.

Устройство готово к работе.

Калибровка необходима устройству, работающему через аттенюатор и внутреннюю звуковую карту. Для этого подать на гаджет сигнал с известными амплитудой и частотой. Добившись устойчивой развертки, включить измерительную сетку. Согласовывая действия подстроечного резистора с регулировками на панели управления, привести значения сетки к исходным величинам.

Если не получится корректно отобразить значения, то можно отъюстировать сетку при помощи регулировок звука на компьютере. Открыть для этого регулятор громкости, расположенный на панели задач и, двигая ползунок, получить нужный уровень сигнала.

Готовые изделия перед включением обязательно заземлить

Соблюдать осторожность при подаче сигнала на порт звукового адаптера

Как сделать модель на 15 В

При сборке используют линейные резисторы, сопротивление которых на уровне предела – 5 Мом. Это разрешает стабилитрону работать в щадящем режиме. При выборе конденсаторов предварительно тестером измеряется пороговое напряжение.

Внимание! Полученные результаты тестирования, при использовании для прибора настроечных резисторов, бывают неточными. Использовать подобает линейные резисторы

При сборке не забывают смонтировать порт, присоединяемый через щуп к микросхеме, при этом через шину подключают делитель. Использование вакуумных диодов в сборке позволит контролировать уровень амплитуды колебаний.

Осциллограф на 15 В

Общее описание

Необходимость в осциллографе рано или поздно возникает, наверное, у каждого радиолюбителя.

Исходя из некоторых соображений, большей частью бюджетных, было решено соорудить устройство на базе компьютера.

Компьютер в этом случае используется для отображения информации в привычном графическом виде. Для измерения используется встроенный АЦП контроллера. Измеряемые данные поступают в ПК через USART.

Конечно же, наш осциллограф должен иметь два канала. Кроме этого, он должен иметь возможность измерения сигналов с напряжением порядка сетевого.

В связи с этим, по понятным причинам, необходимо предусмотреть гальваническую развязку обоих каналов между собой и компьютером.

Существует некоторое ограничение на частотные характеристики разрабатываемого устройства. Связано это с небольшим быстродействием встроенного в контроллер АЦП. Однако, с учетом того, что наша модель бюджетная, и отсутствия в обозримом списке сфер применения осциллографа высокочастотных задач, указанное обстоятельство не столь критично.

Итак, основные характеристики осциллографической приставки к ПК:

  • два гальванически развязанных канала измерения,
  • максимальный предел амплитудного напряжения в каждом канале до 800 вольт,
  • восьмиступенчатый делитель на входе каждого канала,
  • максимальная частота дискретизации 25 кГц,
  • три ступени регулирования частоты дискретизации — 25, 10 и 5 кГц,
  • связь с компьютером через интерфейс com — порта с гальванической развязкой от измеряемых каналов.

Преобразование компьютера в осциллограф

После уточнения исходных данных компьютера и личных потребностей приступают к выбору электрической схемы.

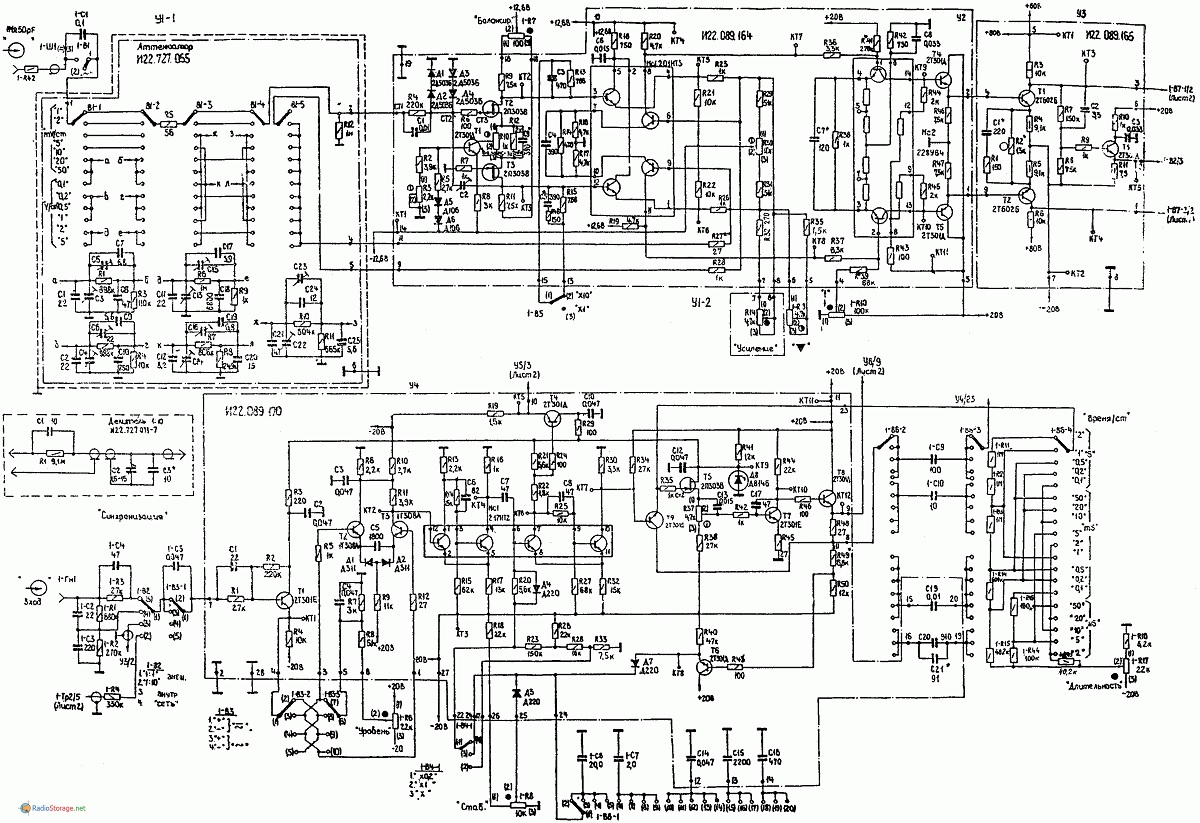

Для ознакомления с профессиональными решениями можно изучить конструкции серийных измерительных приборов

Схема приставки

Для качественного воспроизведения без богатого практического опыта лучше выбирать относительно простые конструкции. Впрочем, представленная ниже электрическая схема вполне способна обеспечить минимальное искажение сигналов одновременно с выполнением защитных функций.

Эту схему адаптера можно создать быстро без лишних затруднений

Описание:

  • резисторы приставки оценивают в совокупности с Rвх компьютера, чтобы правильно рассчитать параметры делителя;
  • конденсаторами выравнивают АЧХ;
  • стабилитроны, установленные показанным на рисунке образом, предотвращают повреждение звукового входа компьютера при подаче сигнала с большой амплитудой (положение переключателя «1:1»);
  • дополнительно защиту по току обеспечивает R1.

Вряд ли можно рассчитывать на полные паспортные данные, особенно при наличии старой компьютерной техники. Скорее всего, придется измерить импеданс на входе звуковой карты. Для этого на выходе этого же блока создают образцовый сигнал (50 Гц, синусоида) с применением специальной программы «Виртуальный генератор». Следующий расчет выполняют по формуле:

Rx=R1*(U1/(U2-U1)).

Пример:

60*(120/(520-120))= 18 кОм.

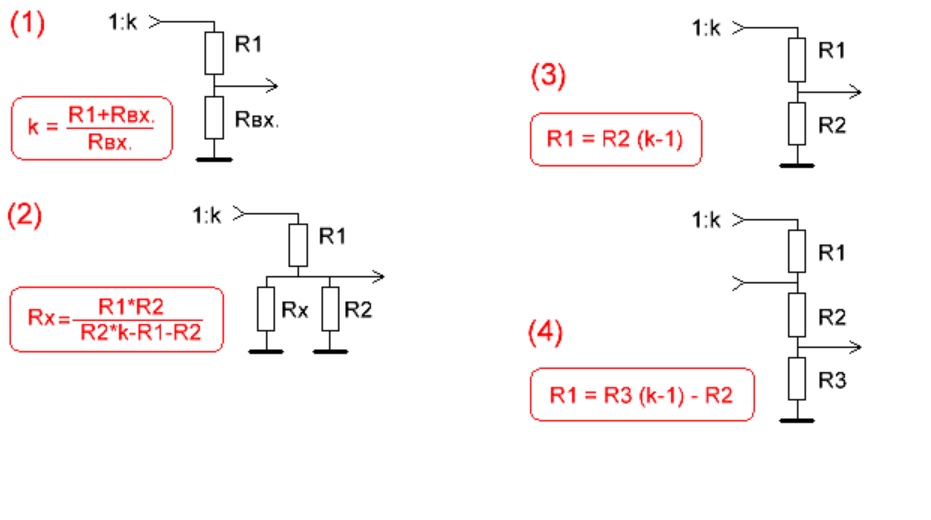

Зная входное сопротивление, создают делитель напряжения по одной из представленных схем

Сбор приставки

Чтобы исключить паразитное влияние внешнего электромагнитного излучения, приставку размещают в металлическом корпусе. Создать его можно из подходящего дюралюминиевого листа толщиной 1,5-2 мм. На входе закрепляют разъем типа СР-50, чтобы подключать без проблем типовые щупы. Выход – гибкий кабель с вилкой Jack, которая соответствует входному гнезду аудиокарты компьютера. Для сборки простой электрической схемы вполне подойдет технология навесного монтажа.

Подбираем резисторы

Второй вариант сделать компьютер в роли осциллографа — это подобрать пары резисторов. Точность в данном случае обеспечивается за счет того, что используются пары резисторов из двух комплектов с достаточно большим разбросом

Здесь важно изначально сделать тщательное измерение всех устройств, а затем выбрать пары, сумма сопротивлений которых является наиболее соответствующей выполняемой вами схеме

READ  Что такое коэффициент мощности

Стоит отметить, что именно этот способ использовался в промышленных масштабах для того, чтобы подгонять резисторы делителя для легендарного устройства «ТЛ-4». Перед тем как сделать осциллограф из компьютера своими руками, необходимо изучить возможные недостатки такого устройства. В первую очередь можно отметить трудоемкость, а также необходимость применения большого количества резисторов. Ведь чем более длинным будет список используемых вами устройств, тем более высокой будет конечная точность проводимых измерений.

Функциональные особенности

Основная функция осциллографа заключается в предоставлении графика напряжения с течением времени. Обычно ось Y представляет собой напряжение, а ось X – время. Это бывает полезно:

  • для измерения таких параметров, как тактовые частоты, рабочие циклы сигналов с широтно-импульсной модуляцией, задержкой распространения или временем нарастания и спада сигналов, получаемых с датчиков;
  • для предупреждения пользователя о наличии сбоев в системе или перехватчиках;
  • для исследования (наблюдения, записи, измерения) амплитудных и временных параметров.

Для информации. Диапазоны измерения огромны. К примеру, на относительно дешевом осциллографе можно регулировать от 5 мВ/см до 5 В/см (по вертикальной шкале) и от 2 мкс/см до 20 с/см (по горизонтали).

Другие функции устройства:

  1. Показывать и вычислять частоту и амплитуду осциллирующего сигнала;
  2. Показывать напряжение и время. Эта функция наиболее часто используется в экспериментальных лабораториях;
  3. Помогать устранять любые неисправные компоненты проекта, просмотрев ожидаемый результат;
  4. Показывать изменение переменного или постоянного напряжения.

Осциллограммы параметров

Для лучшего понимания функций устройства необходимо ознакомиться с используемыми терминами и с тем, что они собой представляют:

Полоса пропускания указывает диапазон частот, который может точно измерить устройство;
Точность усиления показывает, насколько точно вертикальная система ослабляет или усиливает сигнал. Величина указывается в процентной ошибке;
Временная база или горизонтальная точность указывает, насколько точно горизонтальная система отображает синхронизацию сигнала. Это отображается как процентная погрешность;
Время нарастания – еще один способ описания полезного частотного диапазона прибора. Время нарастания необходимо учитывать при измерении импульсов и ступеней. Прибор не может точно отображать импульсы со временем нарастания быстрее, чем указанное время нарастания осциллографа;
Вертикальная чувствительность показывает, насколько вертикальный усилитель может усилить слабый сигнал. Вертикальная чувствительность обычно указывается в мВ/дел (милливольтах на деление). Наименьшее напряжение, которое может обнаружить осциллограф общего назначения, обычно составляет около 1 мВ на вертикальное деление экрана;
Скорость развертки – этот параметр указывает на то, как быстро трассировка может проходить по экрану. Это обычно указывается в нс/дел (наносекундах за деление);
Частота дискретизации в цифровом осциллографе показывает, сколько выборок в секунду может получить конвертер от А до D. Максимальная частота дискретизации обычно задается в Мп/с (мегапикселях в секунду). Чем быстрее осциллограф может пробовать, тем точнее он может представлять тонкие детали сигнала

Минимальная частота дискретизации также может быть важной, если нужно смотреть медленно меняющиеся сигналы в течение длительных периодов времени. Как правило, частота дискретизации меняется с изменениями, внесенными в элемент управления, чтобы поддерживать постоянное количество точек формы сигнала в записи осциллограммы;
Длина записи цифрового осциллографа показывает количество осциллограмм, которые устройство может получить за каждую запись

Максимальная длина записи зависит от ее памяти. Существует возможность получения подробного изображения сигнала в течение короткого периода времени или менее детального изображения в течение более длительного периода времени.

Результат

В
результате можно сравнить отличия в
освещённости при использовании ламп
накаливания (красная линия) и
энергосберегающих ламп (синяя линия).
На горизонтальной оси стоят отметки в
миллисекундах (20 миллисекунд = 50 Герц).

Лампы
накаливания дают более стабильный свет,
видна синусоида с небольшой амплитудой.
Разогретая нить накаливания продолжает
излучать свет в момент когда ток в
электросети переменного тока меняет
направление. Частота мерцания равна
100 Герц.

Энергосберегающие
лампы дают более мерцающий свет —
амплитуда графика в четыре раза больше.
График похож на модуль функции синуса,
то есть, он уже не такой плавный как
синусоида, при смене направления тока
видны остроконечные провалы в освещении.
На графиках выше так же заметно, что
один из полупериодов смещён относительно
другого, в результате чего мы видим
график с более низкими провалами по
освещённости через каждые 20 миллисекунд.
График такой функции повторяется с
частотой 50 Герц.

Вывод
по эксперименту

Вспомните
мерцание 60 Герц у старых электронно-лучевых
мониторов. Дискомфорт для глаз. Напряжение.
Усталость. Энергосберегающие лампы
дают резкое мерцание с периодичностью
50 Герц. Вот почему свет от них воспринимается
менее комфортно по сравнению со светом
от ламп накаливания.

P.S.

В
этом эксперименте сравнивались между
собой два графика освещённости моего
домашнего-рабочего места полученные с
помощью простого фотодиода и осциллографа
из четырёх деталей. Это вам не
сертифицированные исследования на
дорогостоящей аппаратуре. Вы можете
продолжать исследования в этом направлении
и, тогда, возможно, производители сделают
энергосберегающие лампы более комфортными
для наших глаз.

Как
сделать цифровой осциллограф из
компьютера своими руками?

Портативный
осциллограф на микроконтроллере
ATmega32

Осциллограф
своими руками. Как сделать осциллограф
из звуковой карты. Сделай сам осциллограф.
Измерение сигналов с помощью компьютера.
Зипись сигналов в компьютер. Звуковая
карта — осциллограф. Мерцание
энергосберегаюзих. Самый простой
осциллограф.

i!6
/ 394 / 1364421 HTML4.01 CSS2.1 Liстатистика htхостинг

http://radiosayt.com/instrument_oscilograf.php

Довольно часто в последнее время вместо того, чтобы сделать, к примеру, осциллограф из компьютера, многие предпочитают просто купить цифровой USB-осциллоскоп. Однако, пройдясь по рынку, можно понять, что на самом деле стоимость бюджетных осциллографов начинается приблизительно от 250 долларов. А более серьезное оборудование и вовсе имеет цену в несколько раз больше.

Именно для тех людей, которых не устраивает такая стоимость, актуальнее сделать осциллограф из компьютера, тем более что он позволяет решить большое количество задач.

Подгонка резисторов

Стоит отметить, что подгонка резисторов посредством удаления части пленки на сегодняшний день иногда используется даже в современной промышленности, то есть таким способом часто делается осциллограф из компьютера (USB или какой-нибудь другой).

Однако при этом сразу стоит отметить, что если вы собираетесь подгонять высокоомные резисторы, то в таком случае резистивная пленка ни в коем случае не должна быть прорезана насквозь

Все дело в том, что в таких устройствах она наносится на цилиндрическую поверхность в форме спирали, поэтому производить подпил нужно предельно осторожно, чтобы исключить возможность разрыва цепи

Если вы делаете осциллограф из компьютера своими руками, то для того, чтобы провести подгонку резисторов в домашних условиях, нужно просто использовать самую простую наждачную бумагу «нулевку».

  1. Первоначально у того резистора, у которого присутствует заведомо меньшее сопротивление, нужно удалить аккуратно защитный слой краски.
  2. После этого следует подпаять резистор к концам, которые и будут подклеиваться к мультиметру. Путем выполнения осторожных движений наждачной бумагой показатели сопротивления резистора доводятся до нормального значения.
  3. Теперь, когда резистор окончательно подогнан, место пропила нужно покрыть дополнительным слоем специализированного защитного лака или же клея.
READ  Как выбрать или сделать самому контроллер заряда автоаккумулятора?

На данный момент такой способ можно назвать наиболее простым и быстрым, но при этом он позволяет получить неплохие результаты, что и делает его оптимальным для проведения работ в домашних условиях.

Пошаговая инструкция сборки конструктора DSO138

Следует рассмотреть более детально подробные инструкции для изготовления осциллографа данной марки, ведь аналогичным образом осуществляется сборка других моделей.

Стоит отметить, что в данной модели плата поставляется сразу с впаянным 32-битным на M3 ядре микроконтроллере марки Cortex. Работает он два 12-битных входа с характеристикой 1 μs и работает в максимальном частотном диапазоне до 72 МГц. Наличие этого девайса уже вмонтированным несколько облегчает задачу.

Шаг 1. Удобнее всего начинать монтаж с smd компонентов. Нужно учитывать правила при работе с паяльником и платой: не перегревать, держать не дольше 2 с, не смыкать между собой разные детали и дорожки, пользоваться паяльной пастой и припоем.

Шаг 2. Припаять конденсаторы, дросселя и сопротивления: нужно вставлять указанную деталь в отведенное на плате для нее место, отрезаем лишнюю длину ножки и запаиваем на плате. Главное не перепутать полярность конденсаторов и не сомкнуть паяльником или припоем соседние дорожки.

Шаг 3. Монтируем оставшиеся детали: переключатели и разъемы, кнопки, светодиод, кварц

Особенное внимание следует уделить стороне диодов и транзисторов. Кварц имеет металл в своем строении, потому нужно обеспечить отсутствие прямого контакта его поверхности с дорожками платы или позаботиться о диэлектрической подкладке

Шаг 4. 3 разъема припаиваются к плате дисплея. После завершения манипуляций с паяльником нужно плату промыть спиртом без вспомогательных средств – никаких ваток, дисков или салфеток.

Шаг 5. Просушить плату и проверить насколько качественно была проведена пайка. Прежде, чем подсоединить экран, нужно припаять две перемычки к плате. В этом пригодятся имеющиеся откушенные выводы деталей.

Шаг 6. Для проверки работы нужно включить прибор в сеть с током от 200 мА и напряжением 9 В.

Проверка заключается в снятии показателей с:

  • Разъема 9 В;
  • Контрольной точки 3,3 В.

Если все параметры соответствуют нужным значениям, нужно отключить прибор от питания и установить JP4 перемычку.

Ша г 7. В 3 имеющихся разъему нужно вставить дисплей. К входу нужно подключить щуп для осциллографа, своими руками провести включение питания.

Результатом правильной установки и сборки станет появление на дисплее его номера, типа прошивки, ее версии и сайта разработчика. Спустя несколько секунд можно будет наблюдать синусоидные волны и шкалу при выключенном щупе.

Проблемы при создании осциллографа

Проблемы могут возникнуть как у новичка, так и у того, кто знает, как из обычного домашнего компьютера сделать осциллограф на практике. Чтобы минимизировать шансы, лучше изучить всю теорию перед работой или настройкой, а также купить материалы с запасом, если есть необходимость изготовить приставку.

Возможные трудности:

  1. Проблемы со схемой. Схема для простейшего осциллографа лёгкая сама по себе, но если возникают сложности, можно воспользоваться видеогайдами.
  2. Программы не устанавливаются. Если программное обеспечение отказывается работать на компьютере, проверьте совместимость (соответствие требованиям операционной системы, наличие всех необходимых деталей в ПК).
  3. Результат не выводится на экран. Это проблема внутренней настройки – укажите корректный путь, чтобы сохранение и воспроизведение результатов анализа шли корректно.

Большинство возникающих проблем легко решить последующими попытками, минимальными теоретическими знаниями и опытом – стоит только набраться немного терпения.

Применение в быту

Онлайн осциллограф является важным инструментом для любого инженера-электрика. Его можно использовать как счетчик коммунальных услуг. Например, он позволяет заметить, что потребление электроэнергии выше в зимние месяцы, чем летние месяцы, или, что потребление электроэнергии уменьшилось после покупки более эффективного холодильника, или то, что потребление электроэнергии увеличивается, когда включить микроволновую печь

Чаще всего более важно анализировать эти шаблоны в сигналах, чем сами показания напряжения

Интеллектуальный измеритель отображает сигнал в реальном времени. Из его графиков можно видеть, что используется меньше электричества в будние дни, когда домочадцы находятся не дома, а в школе или на работе. Это информация, которую по-другому не получить.

Осциллограф на базе ПК

Осциллограф – это очень удобный и полезный инструмент измерения физических параметров. Может применяться как в быту, так и на производстве. При проектировании и конструировании схем электронные лаборатории просто не могут обойтись без него.

Преобразование компьютера в осциллограф

После уточнения исходных данных компьютера и личных потребностей приступают к выбору электрической схемы.

Схема приставки

Для качественного воспроизведения без богатого практического опыта лучше выбирать относительно простые конструкции. Впрочем, представленная ниже электрическая схема вполне способна обеспечить минимальное искажение сигналов одновременно с выполнением защитных функций.

Описание:

  • резисторы приставки оценивают в совокупности с Rвх компьютера, чтобы правильно рассчитать параметры делителя;
  • конденсаторами выравнивают АЧХ;
  • стабилитроны, установленные показанным на рисунке образом, предотвращают повреждение звукового входа компьютера при подаче сигнала с большой амплитудой (положение переключателя «1:1»);
  • дополнительно защиту по току обеспечивает R1.

Вряд ли можно рассчитывать на полные паспортные данные, особенно при наличии старой компьютерной техники. Скорее всего, придется измерить импеданс на входе звуковой карты. Для этого на выходе этого же блока создают образцовый сигнал (50 Гц, синусоида) с применением специальной программы «Виртуальный генератор». Следующий расчет выполняют по формуле:

Пример:

60*(120/(520-120))= 18 кОм.

К сведению. Установив параллельно «подстроечный» резистор, можно точно регулировать параметры делителя.

Сбор приставки

Чтобы исключить паразитное влияние внешнего электромагнитного излучения, приставку размещают в металлическом корпусе. Создать его можно из подходящего дюралюминиевого листа толщиной 1,5-2 мм. На входе закрепляют разъем типа СР-50, чтобы подключать без проблем типовые щупы. Выход – гибкий кабель с вилкой Jack, которая соответствует входному гнезду аудиокарты компьютера. Для сборки простой электрической схемы вполне подойдет технология навесного монтажа.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
