Самодельная телевизионная антенна: для dvb и аналогового сигнала

Требования к антеннам

В соответствии с новыми условиями приема, изменились и основные требования к ТВ-антеннам:

  • Такие ее параметры, как коэффициент направленного действия (КНД) и коэффициент защитного действия (КЗД) ныне определяющего значения не имеют: современный эфир очень грязный, и по малюсенькому боковому лепестку диаграммы направленности (ДН), хоть какая-то помеха, да пролезет, и бороться с ней нужно уже средствами электроники.
  • Взамен особое значение приобретает собственный коэффициент усиления антенны (КУ). Антенна, хорошо «облавливающая» эфир, а не смотрящая на него сквозь маленькую дырочку, даст запас мощности принятого сигнала, позволяющий электронике очистить его от шумов и помех.
  • Современная телевизионная антенна, за редчайшими исключениями, должна быть диапазонной, т.е. ее электрические параметры должны сохраняться естественным образом, на уровне теории, а не втискиваться в приемлемые рамки путем инженерных ухищрений.
  • ТВ-антенна должна согласовываться в кабелем во всем своем рабочем диапазоне частот без дополнительных устройств согласования и симметрирования (УСС).
  • Амплитудно-частотная характеристика антенны (АЧХ) должна быть возможно более гладкой. Резким выбросам и провалам непременно сопутствуют фазовые искажения.

Последние 3 пункта обусловлены требованиями приема цифровых сигналов. Настроенные, т.е. работающие теоретически на одной частоте, антенны можно «растянуть» по частоте, напр. антенны типа «волновой канал» на ДМВ с приемлемым отношением сигнал/шум захватывают 21-40 каналы. Но их согласование с фидером требует применения УСС, которые либо сильно поглощают сигнал (ферритовые), либо портят фазовую характеристику на краях диапазона (настроенные). И «цифру» такая антенна, отлично работающая на «аналоге», будет принимать плохо.

В связи с этим, из всего великого антенного многообразия, в данной статье будут рассмотрены антенны для телевизора, доступные для самостоятельного изготовления, следующих типов:

  1. Частотнонезависимая (всеволновая) – не отличается высокими параметрами, но очень проста и дешева, ее можно сделать буквально за час. За городом, где эфир почище, она вполне сможет принимать цифру или достаточно мощный аналог не небольшом удалении от телецентра.
  2. Диапазонная логопериодическая. Ее, образно выражаясь, можно уподобить рыболовецкому тралу, уже при облавливании сортирующему добычу. Она тоже довольно проста, идеально согласуется с фидером во всем своем диапазоне, абсолютно не меняет в нем параметры. Техпараметры – средние, поэтому более подойдет для дачи, а в городе в качестве комнатной.
  3. Несколько модификаций зигзагообразной антенны, или Z-антенны. В диапазоне МВ это весьма солидная конструкция, требующая немалого умения и времени. Но на ДМВ она вследствие принципа геометрического подобия (см. далее), настолько упрощается и съеживается, что вполне может быть использована как высокоэффективная комнатная антенна при почти любых условиях приема.

Точное согласование и симметрирование почти всех описанных далее антенн достигается благодаря прокладке кабеля через т.наз. точку нулевого потенциала. К ней предъявляются особые требования, о которых подробнее будет сказано далее.

Ð¡Ð°Ð¼Ð°Ñ Ð¿ÑоÑÑÐ°Ñ ÑамоÑÐ½Ð°Ñ Ð°Ð½Ñенна ÐÐÐ

ЭÑа конÑÑÑÑкÑÐ¸Ñ Ð½Ð°Ð¿Ð¾Ð¼Ð¸Ð½Ð°ÐµÑ ÑиÑÑÑ «Ð½Ð¾Ð»Ñ». ÐÑÑаÑи, ÑÑо коÑÑÑиÑÐ¸ÐµÐ½Ñ ÐµÐµ ÑÑилениÑ. Ðна идеалÑно подÑÐ¾Ð´Ð¸Ñ Ð´Ð»Ñ Ð¿Ñиема T2. ÐÐ°Ð½Ð½Ð°Ñ Ð´ÐµÑÐ°Ð»Ñ ÑпоÑобна ÑабоÑаÑÑ Ð»ÑÑÑе, Ñем Ñа пÑодÑкÑиÑ, ÑÑо пÑедлагаеÑÑÑ Ð² магазинаÑ.

Также ее назÑваÑÑ ÑиÑÑовой, поÑÐ¾Ð¼Ñ ÑÑо пÑи помоÑи нее можно идеалÑно ловиÑÑ ÑиÑÑовое веÑание. Ðна ÑзкополоÑнаÑ, а ÑÑо знаÑиÑелÑное пÑеимÑÑеÑÑво. РабоÑÐ°ÐµÑ Ð¿Ð¾ пÑинÑÐ¸Ð¿Ñ ÑелекÑивного клапана, ÑÑо позволÑÐµÑ Ð³Ð¾Ð²Ð¾ÑиÑÑ Ð¾ надежной заÑиÑе Ð¾Ñ Ð¿Ð¾Ð¼ÐµÑ.

ÐÐ»Ñ ÑбоÑки поÑÑебÑеÑÑÑ Ð¾Ð±ÑкновеннÑй коакÑиалÑнÑй ÐºÐ°Ð±ÐµÐ»Ñ Ñ ÑопÑоÑивлением 75 Ðм, а Ñакже обÑÑнÑй ÑелевизионнÑй ÑÑекеÑ. ÐÑÑÑе из вÑÐµÑ Ð²Ð°ÑианÑов вÑбиÑаÑÑ ÐºÐ°Ð±ÐµÐ»Ñ Ñ Ð±Ð¾Ð»ÑÑим диамеÑÑом. РкаÑеÑÑве подÑÑавки можно иÑполÑзоваÑÑ ÐºÐ¾ÑÐ¾Ð±ÐºÑ Ð¸Ð· каÑÑона или ÑÑо-нибÑÐ´Ñ ÐµÑе.

Ðакой Ð´Ð»Ð¸Ð½Ñ Ð±ÑÐ´ÐµÑ Ñамка, опÑеделÑем пÑи помоÑи пÑогÑамм Ð´Ð»Ñ ÑаÑÑеÑа паÑамеÑÑов анÑенн. ÐаÑеÑиал Ð´Ð»Ñ Ð¸Ð·Ð³Ð¾ÑÐ¾Ð²Ð»ÐµÐ½Ð¸Ñ Ñамки можно иÑполÑзоваÑÑ Ñакой же, как и в кабеле. ÐÑÑаÑи, Ð´Ð»Ñ ÑаÑÑеÑов необÑодимо знаÑÑ ÑаÑÑоÑÑ ÑиÑÑового веÑÐ°Ð½Ð¸Ñ Ð² ваÑем гоÑоде.

ЦенÑÑалÑÐ½Ð°Ñ Ð¶Ð¸Ð»Ð° ÐºÐ°Ð±ÐµÐ»Ñ Ð² конÑÑÑÑкÑии Ñамки не нÑжна. ÐаÑиÑеннÑй пÑовод ÑкÑÑÑиваеÑÑÑ Ð²Ð¼ÐµÑÑе Ñ Ð¶Ð¸Ð»Ð¾Ð¹ и оплеÑкой Ñамки. ÐаÑем ÑÑо Ñоединение нÑжно пÑопаÑÑÑ.

ÐонÑÑÑÑкÑÐ¸Ñ Ð½ÐµÐ¾Ð±Ñодимо ÑаÑположиÑÑ Ð½Ð° диÑлекÑÑиÑеÑком оÑновании. ÐÑÑÑе деÑжаÑÑ ÐµÐµ подалÑÑе Ð¾Ñ Ð²Ð°Ñего ÑÑнеÑа. Ðажно, ÑÑÐ¾Ð±Ñ Ð² анÑенном вÑоде не бÑло напÑÑжениÑ.

ÐÑак, Ð¼Ñ Ð²ÑÑÑнили, как делаеÑÑÑ Ð°Ð½Ñенна ÐÐÐ Ñвоими ÑÑками. Ðак видиÑе, ÑÑо не ÑÑÐ¾Ð»Ñ Ñж и Ñложное задание. ÐаÑо ÑепеÑÑ Ð¼Ð¾Ð¶Ð½Ð¾ бÑÐ´ÐµÑ ÑмоÑÑеÑÑ Ð»ÑбимÑе ÑелепеÑедаÑи в ÑиÑÑовом каÑеÑÑве. Ð ÑÑÑанавливаеÑÑÑ ÑÐ°ÐºÐ°Ñ ÐºÐ¾Ð½ÑÑÑÑкÑÐ¸Ñ Ñак же, как и обÑÑÐ½Ð°Ñ Ð¼Ð°Ð³Ð°Ð·Ð¸Ð½Ð½Ð°Ñ — на кÑÑÑе. Ðожно иÑполÑзоваÑÑ ÑÑÑÑÐ¿Ñ Ð»Ð¸Ð±Ð¾ болÑовое Ñоединение. УÑÑанавливаÑÑ ÑледÑÐµÑ Ð² надежном меÑÑе, ÑÑÐ¾Ð±Ñ Ð²Ð¾ вÑÐµÐ¼Ñ Ð¿Ð¾ÑÑвов веÑÑа она не ÑлеÑела вмеÑÑе Ñ ÐºÑÑком ÑиÑеÑа. ÐелаÑелÑно, ÑÑÐ¾Ð±Ñ Ð°Ð½Ñенна кÑепилаÑÑ Ð½Ð° макÑималÑно болÑÑой вÑÑоÑе. Таким обÑазом Ð²Ñ Ð¸ÑклÑÑиÑе поÑвление Ð¿Ð¾Ð¼ÐµÑ Ð²Ð¾ вÑÐµÐ¼Ñ Ð¿Ð¾ÐºÐ°Ð·Ð° кабелÑного или ÑиÑÑового ÑелевидениÑ.

Современное цифровое телевещание

Преимущества диапазона ДМВ

В последние годы в секторе эфирного телевещания наблюдаются заметные перемены, оказывающие определённое влияние на то, какая антенна дециметрового диапазона оптимально подходит для отдалённых районов

Особо важно, что сегодня практически всё телевещание ориентировано на цифровой ДМВ диапазон, для перекрытия которого потребуются те же дециметровые антенны

READ  Особенности измерения освещенности

Одна из причин, по которым этим частотам отдаётся предпочтение, – хорошо известный всем экономический фактор. Дело в том, что современное оборудование передающих станций, а также волновые каналы (фидеры) и антенны сильно подешевели. Добавим к этому снижение расходов на обслуживание передающих систем и других станционных устройств.

Помимо этого, антенны дмв диапазона в комплекте с соответствующей цифровой аппаратурой обеспечивают следующие преимущества:

  • Если применять дмв антенну в личных целях, то удаётся принимать сигнал даже в удалённых от городской черты местах, считающихся ранее недоступными;
  • В отдалённых районах перекрытие диапазона обеспечивается за счет мощности передатчиков без необходимости применения ретрансляционных вышек;
  • Ещё одно достоинство приёмников этого класса – низкая чувствительность цифрового ДМВ сигнала к помехам.

Обратите внимание! У цифрового сигнала имеются определённые недостатки, чаще всего проявляющиеся при наличии в передающем тракте каких-либо рассогласований. Следствием этого является появление характерных разрывов в изображении при его достаточно высоком качестве

Причиной таких нарушений могут стать заметные искажения по фазе, вызванные отклонениями характеристик тракта от нормы

Следствием этого является появление характерных разрывов в изображении при его достаточно высоком качестве. Причиной таких нарушений могут стать заметные искажения по фазе, вызванные отклонениями характеристик тракта от нормы.

Особенности ДМВ антенн

Современная дмв антенна отличается от своих предшественниц тем, что на первое место начинают выходить её индивидуальные качества (прежде всего, усиливающий эффект). Поэтому она может применяться практически на любом (в пределах прямой видимости) удалении от передающей станции. При использовании такой антенны за счёт обработки сравнительно слабых сигналов в усилительной приставке удаётся добиться высокого качества изображения. Основные параметры приёмно-усилительного тракта задаются следующими техническими требованиями:

Его амплитудно-частотная характеристика (АЧХ) должна быть по возможности равномерной во всей полосе принимаемых частот (смотрите график на рисунке ниже);

График АЧХ

  • Наличие на ней небольших провалов и пиков не должно приводить к появлению фазовых искажений и разрывов в изображении;
  • Электронную часть приёмного тракта необходимо согласовывать с фидером во всём диапазоне принимаемых частот.

При соблюдении этих условий антенна для цифрового тв не нуждается в дополнительных устройствах, обеспечивающих её адаптацию к местным условиям приёма.

Виды

Переход к цифровой трансляции в России находится в апогее, но темпы его несколько преувеличены. Очень многие семьи до сих пор смотрят, или вынуждены смотреть, программы в привычном аналоговом качестве. В тех местах, где есть телевизионные вышки или ретрансляторы, комнатные телеантенны не новость. Но подойдёт ли ваша старая комнатная антенна для цифрового сигнала? Чтобы получать цифровое вещание, не устанавливая наружный приёмник сигналов, нужно чтобы ваше комнатное приёмное устройство ловило дециметровые волны или было широкополосным.

Всеволновая комнатная антенна МВ-ДМВ

Бытует мнение, что всеволновые широкополосные улавливатели для «цифры» бесполезны. На деле же устройства этого типа часто демонстрируют обратное, ведь проблема заключается не в самой их конструкции (главный лепесток их диаграммы направленности почти круглый), а гораздо чаще в усилителях, которыми их комплектуют – без экранирования, с высоким уровнем шума.

В отдельных случаях широкий радиус захвата радиоволн комнатным широкополосным приёмником может сказаться негативно: принятые им нежелательные сигналы «забьют» сигнал DVB-T2.

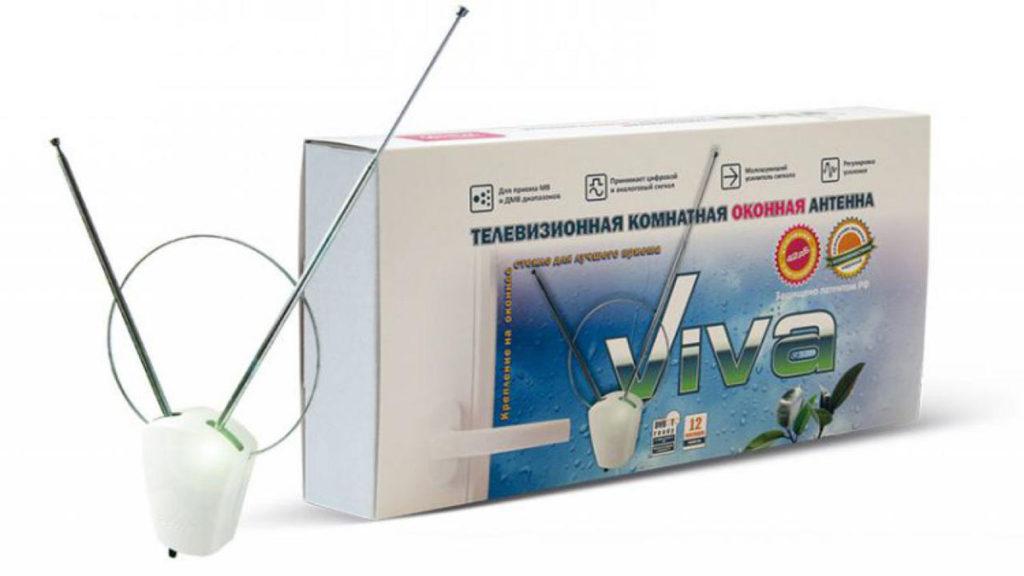

Всеволновая (МВ-ДМВ) комнатная антенна viva

Качественный всеволновой приёмник имеет шанс показать себя в зоне плотной городской застройки. Внутри микрорайонов часто случаются отражённые телесигналы, и правильная ориентация направленной модели бывает затруднена.

Всеволновая комнатная телевизионная антенна предназначена для приёма всех программ эфирного телевидения, как для аналогового вещания, так и цифрового.

Дециметровая комнатная антенна ДМВ

Трансляция «цифры» ведётся с длиной радиоволн от 10 см до 100 см. Гарантированно принять цифровые каналы сможет устройство, в инструкции которого указано, что оно предназначено для ДМВ-диапазона.

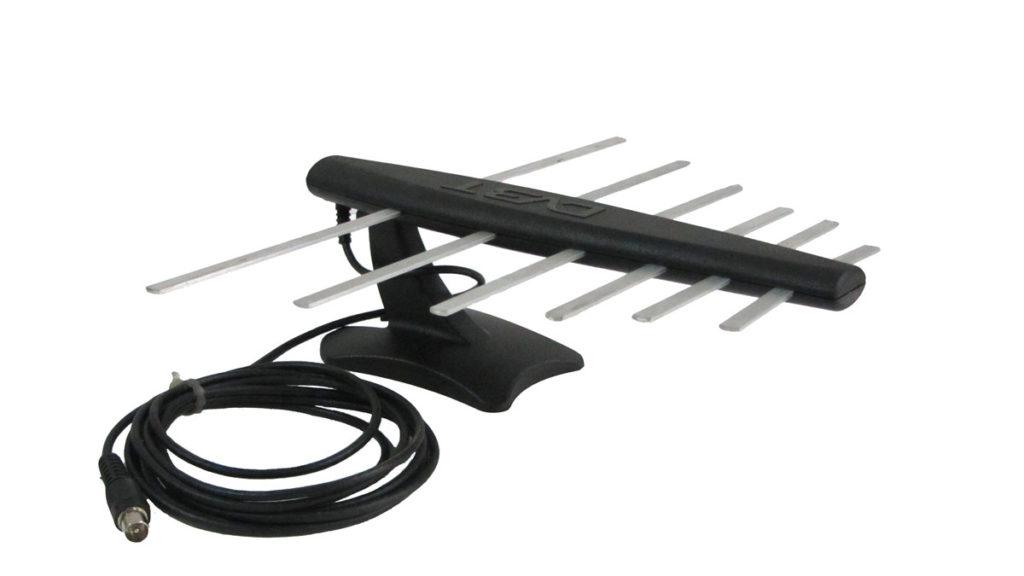

Дециметровая (ДМВ) антенна

Наружные устройства этого типа имеют вытянутую конструкцию с большим количеством  поперечин (директоров), благодаря чему сигнал, достигающий вибратора, заметно усиливается. Диаграмма направленности этого приёмного устройства имеет узкий и вытянутый главный лепесток.

Комнатная ДМВ антенна, будучи устройством компактным, тем не менее, имеет идентичное строение, но с меньшим количеством поперечин, которые могут быть скрыты под пластиковой оболочкой с целью придать конструкции оригинальный вид.

Что изменилось в эфире?

Во-первых, почти весь объем ТВ-вещания в настоящее время осуществляется в диапазоне ДМВ

Прежде всего из экономических соображений, в нем намного упрощается и удешевляется антенно-фидерное хозяйство передающих станций, и, что еще более важно – потребность в его регулярном обслуживании высококвалифицированными специалистами, занятыми тяжелым, вредным и опасным трудом

Второе – ТВ-передатчики теперь покрывают своим сигналом практически все более-менее населенные места, а развитая сеть связи обеспечивает подачу программ в самые глухие углы. Там вещание в обитаемой зоне обеспечивают маломощные необслуживаемые передатчики.

Третье, изменились условия распространения радиоволн в городах. На ДМВ промышленные помехи просачиваются слабо, но железобетонные многоэтажки для них – хорошие зеркала, многократно переотражающие сигнал вплоть до его полного затухания в зоне, казалось бы, уверенного приема.

Четвертое – ТВ-программ в эфире сейчас очень много, десятки и сотни. Насколько это множество разнообразно и содержательно – другой вопрос, но рассчитывать на прием 1-2-3 каналов ныне бессмысленно.

Наконец, получило развитие цифровое вещание. Сигнал DVB T2 – штука особенная. Там, где он еще хоть чуть-чуть, на 1,5-2 дБ, превышает шумы, прием отличный, как ни в чем ни бывало. А чуть дальше или в стороне – нет, как отрезало. К помехам «цифра» почти не чувствительна, но при рассогласовании с кабелем или фазовых искажениях в любом месте тракта, от камеры до тюнера, картинка может рассыпаться в квадратики и при сильном чистом сигнале.

READ  Ампер

Польская

Если выполнить самостоятельно усилитель нет возможности или желания, можно приобрести готовый. Особой популярностью пользуются те, что стоят в так называемых польских антеннах, например, фирмы Sowar. Польская антенна работает в широкополосном диапазоне, т. е. может принимать дециметровый и метровый сигнал. Однако, в том виде в котором она есть, она не очень приспособлена для приёма цифрового телевидения DVB-T, поэтому для её использования рекомендуется выполнить доработки.

Всё дело в том, что входное сопротивление усилителя выше сопротивления антенны. Для начала убираем длинные метровые активные вибраторы или укорачиваем их до размеров дециметровых, затем удаляем полотно рефлектора от активных вибраторов. Таким образом, изменяется сопротивление антенны. Из усилителя желательно выпаять и узел согласования, кольцо из феррита. Это поможет расширить диапазон, увеличит сопротивление, изменит частотную характеристику.

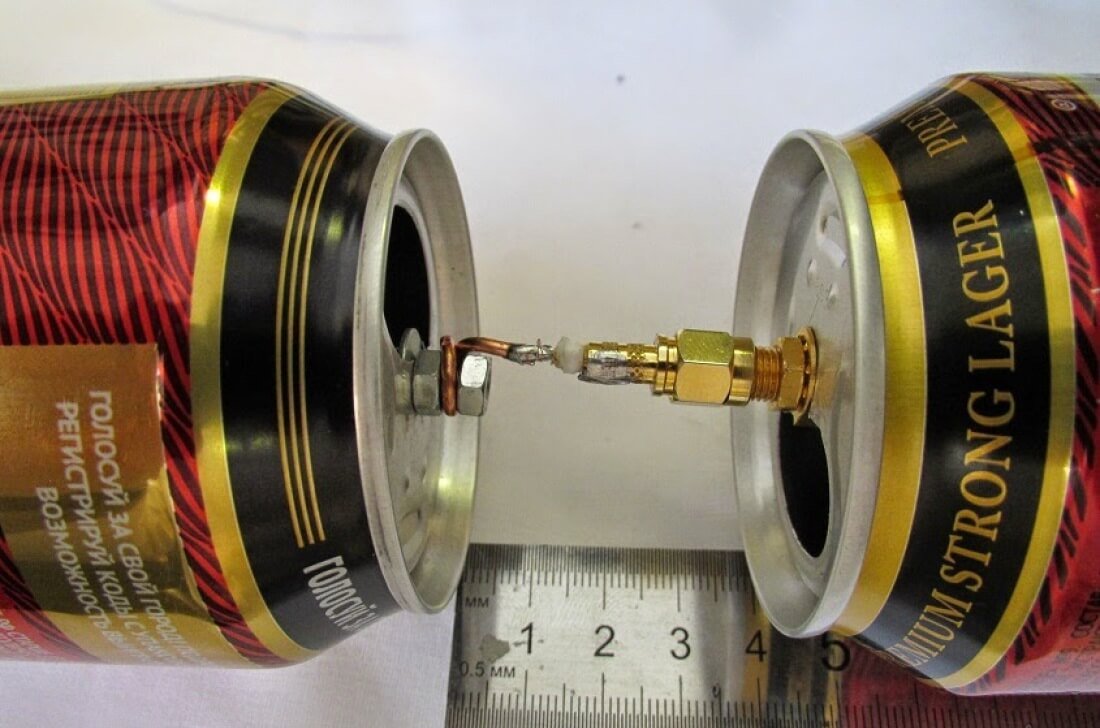

Антенна из жестяных банок

Чтобы собрать простую антенну своими руками для цифрового ТВ , используйте коаксиальный провод, несколько алюминиевых или жестяных банок. Желательно также подготовить небольшую трубу из пластика. Выбор материала для основания очевиден – планка из древесины.

К материалу выдвигается только одно требование – внутренняя поверхность должна быть ровной, а не ребристой. Каждый желающий способен сконструировать телеантенну, придерживаясь простой пошаговой инструкции:

  1. Сначала тщательно вымойте банки, а потом подождите, пока они высохнут.
  2. Обработайте конец антенного провода.
  3. Снимите изоляцию центральной жилы, а потом скрутите оплётку.
  4. У вас есть два проводника, которые необходимо прикрепить к банкам.
  5. Проводники при желании можно припаять, если под рукой есть необходимый инструмент. Альтернативный вариант – закрепить проводники саморезами.
  6. Скрутите петли на концах проводников. В них нужно продеть саморезы, а уже потом закрепить их на банках.
  7. Используйте мелкозернистую наждачную бумагу, чтобы тщательно отчистить металлическую поверхность банок, следует снять краску.
  8. Закрепите банки на основании, которым может быть планка из древесины или пластиковая труба.
  9. Универсальных замеров не существует. Всё необходимо просчитывать в индивидуальном порядке.
  10. Вставьте антенный кабель в телевизор или ресивер и попытайтесь настроить цифровые каналы.

Из пивных банок

Жестяные и алюминиевые пивные банки использовать можно, но предварительно снимите краску мелкозернистой наждачной бумагой. Не стоит питать иллюзий, рассмотренный вариант – аварийное решение. Поэтому при оптимальном стечении обстоятельств в хорошем качестве и без помех будет транслироваться всего лишь несколько телеканалов.

Вне всяких сомнений, конечный результат определяется в связи с тем, как далеко расположен ретранслятор сигнала. Причиной появления дополнительных помех может стать ландшафт, деревья, высокие здания. Конечно, качество изготовления телеантенны тоже играет свою роль.

ÐомнаÑÐ½Ð°Ñ Ð°Ð½Ñенна ÐÐ ÐÐÐ

ЭÑа конÑÑÑÑкÑÐ¸Ñ Ð¿ÑедназнаÑена Ð´Ð»Ñ Ð»ÐµÐ³ÐºÐ¾Ð³Ð¾ и ÑвеÑенного пÑиема Ñигналов ÑиÑÑового ÑелевидениÑ. ÐзгоÑовиÑÑ ÐµÐµ можно легко и оÑÐµÐ½Ñ Ð±ÑÑÑÑо. ÐÐ»Ñ ÑÑого понадобиÑÑÑ Ð°Ð»ÑминиевÑй или меднÑй пÑÑÑок. Ðлина его должна ÑоÑÑавиÑÑ Ð´Ð¾ 1800 мм. ÐÐ°Ð½Ð½Ð°Ñ Ð°Ð½Ñенна Ð¼Ð¾Ð¶ÐµÑ Ð¸ÑполÑзоваÑÑÑÑ Ñакже как наÑÑжнаÑ.

ÐонÑÑÑÑкÑÐ¸Ñ Ð¿ÑедÑÑавлÑÐµÑ Ñобой ÑÐ°Ð¼ÐºÑ Ð² виде Ñомба. ÐÑ Ð´Ð¾Ð»Ð¶Ð½Ð¾ бÑÑÑ Ð´Ð²Ðµ. Ðдна вÑполнÑÐµÑ ÑÐ¾Ð»Ñ Ð²Ð¸Ð±ÑаÑоÑа, вÑоÑÐ°Ñ ÑабоÑÐ°ÐµÑ Ð² каÑеÑÑве ÑеÑлекÑоÑа. ÐÐ»Ñ Ð¿Ñиема Т2 нÑжно, ÑÑÐ¾Ð±Ñ ÑÑоÑона наÑего Ñомба ÑоÑÑавлÑла пÑимеÑно 140 мм, а ÑаÑÑÑоÑние Ð¼ÐµÐ¶Ð´Ñ Ð½Ð¸Ð¼Ð¸ бÑло 100 мм.

ÐоÑле Ñого как Ñамка бÑÐ´ÐµÑ Ð¸Ð·Ð³Ð¾Ñовлена, и конÑÑÑÑкÑÐ¸Ñ Ð¾Ð±ÑеÑÐµÑ Ð¶ÐµÑÑкоÑÑÑ, Ð¼ÐµÐ¶Ð´Ñ Ð´Ð²ÑÐ¼Ñ ÐºÐ¾Ð½Ñами наÑего пÑÑÑка монÑиÑÑеÑÑÑ Ð´Ð¸ÑлекÑÑик. ЭÑо Ð¼Ð¾Ð¶ÐµÑ Ð±ÑÑÑ ÑÑо Ñгодно. ФоÑма и ÑазмеÑÑ ÑовеÑÑенно не важнÑ. РаÑÑÑоÑние Ð¼ÐµÐ¶Ð´Ñ Ð´Ð²ÑÐ¼Ñ ÑоÑками пÑÑÑков должно бÑÑÑ Ð¿ÑимеÑно 20 мм. ÐеÑÑние ÑаÑÑи наÑÐ¸Ñ Ñомбов нÑжно ÑоединиÑÑ.

Ð¤Ð¸Ð´ÐµÑ Ð¼Ð¾Ð¶Ð½Ð¾ изгоÑовиÑÑ Ð¸Ð· кабелÑ. Ðго необÑодимо подклÑÑиÑÑ Ðº лаÑÑннÑм или меднÑм лепеÑÑкам, коÑоÑÑе Ð´Ð¾Ð»Ð¶Ð½Ñ Ð±ÑÑÑ Ñже закÑÐµÐ¿Ð»ÐµÐ½Ñ Ð½Ð° вÑводе анÑеннÑ.

ÐÑли полÑÑÐµÐ½Ð½Ð°Ñ ÐºÐ¾Ð½ÑÑÑÑкÑÐ¸Ñ Ð½Ðµ ÑооÑвеÑÑÑвÑÐµÑ Ð²Ð°Ñим ожиданиÑм, напÑимеÑ, Ñлабое каÑеÑÑво пÑиема или ÑеÑÑанÑлÑÑÐ¾Ñ Ð½Ð°ÑодиÑÑÑ Ð´Ð°Ð»ÐµÐºÐ¾, можно ÑнабдиÑÑ Ð°Ð½ÑÐµÐ½Ð½Ñ ÑÑилиÑелем, — и в иÑоге полÑÑиÑÑÑ Ð°ÐºÑÐ¸Ð²Ð½Ð°Ñ ÐÐÐ-анÑенна. Ðна иÑполÑзÑеÑÑÑ ÐºÐ°Ðº в гоÑоде, Ñак и на даÑе.

Проблема выбора

Казалось бы, все просто

Однако при этом перед покупателем возникает вопрос о том, как правильно выбрать устройство, на какие параметры обращать внимание. Вообще лучше всего антенны ТВ тестировать непосредственно в тех условиях, в которых им предстоит работать

Прохождение радиосигнала зачастую бывает индивидуальным для той или иной местности. Так, изделие в лабораторных условиях показывает одни результаты, а в «полевых» — совсем иные. Существует определенная тактика, позволяющая тестировать как метровые, так и дециметровые ТВ-антенны. Однако, выбирая такое изделие в магазине, мы не имеем возможности провести полноценное тестирование. Ни один продавец не согласится дать нам на испытания несколько различных антенн. В таком случае приходится доверять характеристикам этих изделий. И надеяться, что выбранная антенна будет выполнять свои функции согласно паспортным данным, а не реальным условиям.

READ  Как заряжать li-ion аккумулятор шуруповёрта

О «полячках» и усилителях

У многих пользователей польские антенны, ранее прилично принимавшие аналог, цифру брать отказываются – рвется, а то и вовсе пропадает. Причина, прошу прощения, похабно-коммерческий подход к электродинамике. Стыдно порой бывает за коллег, сляпавших такое «чудо»: АЧХ и ФЧХ похожи то ли на ежа-псориазника, то ли лошадиный гребень с выломанными зубьями.

Единственно, что хорошо в «полячках» – их усилители для антенны. Собственно, они и не дают сим изделиям бесславно помереть. Усилители «поячек», во-первых, широкополосные малошумящие. И, что еще важнее – с высокоомным входом. Это позволяет при той же напряженности ЭМП сигнала в эфире подать на вход тюнера в несколько раз большую его мощность, что дает возможность электронике «выдрать» цифру из совсем уж безобразных шумов. Кроме того, вследствие большого входного сопротивления польский усилитель – идеальное УСС для любых антенн: что ни цепляй ко входу, на выходе – точно 75 Ом без отраженки и ползучки.

Однако при очень плохом сигнале, вне зоны уверенного приема, польский усилитель уже не тянет. Питание на него подается по кабелю, и развязка по питанию отнимает 2-3 дБ отношения сигнал/шум, которых может как раз и не хватить, чтобы цифра пошла в самой глубинке. Тут нужен хороший усилитель ТВ сигнала с раздельным питанием. Располагаться он будет, скорее всего, возле тюнера, а УСС для антенны, если оно требуется, придется делать отдельно.


Усилитель ТВ сигнала ДМВ

Схема такого усилителя, показавшая почти 100% повторяемость даже при выполнении начинающими радиолюбителями, приведена на рис. Регулировка усиления – потенциометром Р1. Дроссели развязки L3 и L4 – стандартные покупные. Катушки L1 и L2 выполняются по размерам на монтажной схеме справа. Они входят в состав полосовых фильтров сигнала, поэтому небольшие отклонения их индуктивности не критичны.

Однако топологию (конфигурацию) монтажа нужно соблюдать точно! И точно также обязателен металлический экран (metal shield), отделяющий выходные цепи от прочей схемы.

Свойства волн

При встрече с волнами объектов нашего материального мира наблюдаются сразу несколько явлений:

  • отражение волн от препятствий;
  • прохождение сквозь препятствие;
  • поглощение волн средой прохождения;
  • огибание волнами препятствий.

Последнее явление относится уже к взаимодействию волн друг с другом. Когда волны встречают другие волны, то они накладываются друг на друга и складываются и вычитаются. Это называется интерференцией волн.

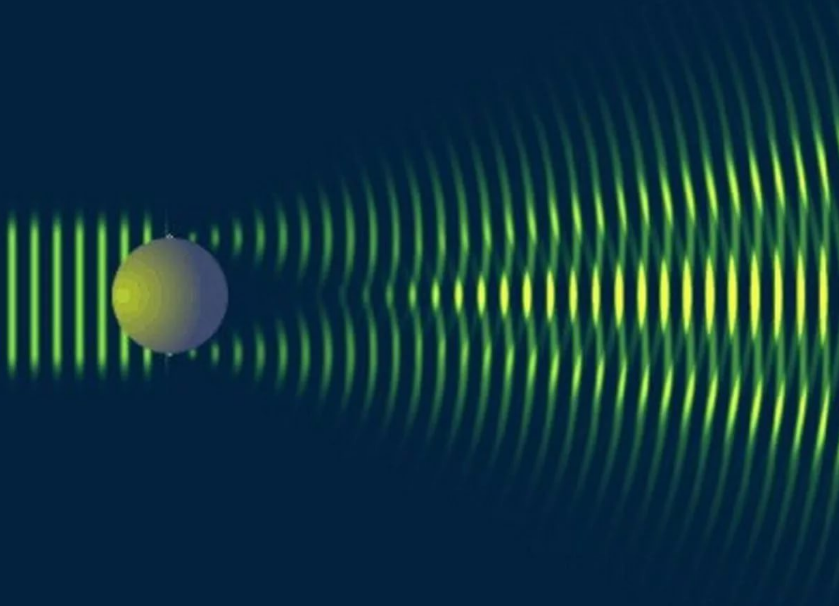

Появление волн
Волны

Но волна может интерферировать не только с другой волной — волной от другого источника — она может то же самое делать и с самой собой, когда какое-то препятствие разделяет одну волну на два потока. При прохождении препятствия волна снова объединяется и постепенно «забывает» о препятствии, когда полосы усилений и ослаблений за препятствием гаснут и сходят на нет.

Все эти явления присущи всем волнам, и механическим, таким как на поверхности воды или как акустические волны в воздухе, и электромагнитным, пронизывающим и воздушное пространство, и безвоздушное.

История цифрового телевидения

В течение более чем 60 лет аналоговое телевидение являлось единственным средством доставки новостей, фильмов, развлекательных программ в дома миллионов зрителей по всему миру. Если приемник, то есть телевизор, находится неподалеку от ретранслятора, то сигнал и звук имеют приемлемые качества. При удалении появляется необходимость в усилении сигнала различными антеннами. Чем дальше ретранслятор, тем больше должна быть антенна. На расстоянии 50 километров эти принимающие антенны достигают огромных размеров, как многоэтажное здание. Все ради нескольких каналов в посредственном качестве.

Наконец, в 2009 году после множества экспериментов с различными форматами было запущено в эфир современное цифровое телевидение DVB-T2. Сразу возник ряд вопросов. У пользователей кабельного и спутникового телевидения ничего не изменилось, но у получателей аналогового сигнала возникла новая проблема. Чтобы расшифровать цифровой сигнал, необходим телевизор со встроенным модулем приема цифрового сигнала или приставка. Стоимость последней достигает 50 долларов, что не каждому по карману.

Вопрос частично решается с помощью государственных субсидий, и, возможно, в ближайшие несколько лет цифровое телевидение полностью вытеснит аналоговое.

Вертикальные модификации

Часто в магазинах встречается вертикальная логопериодическая антенна. Расчет модели осуществляется, исходя из размеров стойки. Вертикальные антенны логопериодического типа производятся с рефлекторами разной проводимости. Большинство моделей делаются на контактных переходниках.

Также в магазинах можно встретить устройства без усилителей. Как правило, у них используются короткие рефлекторы, а вибраторы устанавливаются коротковолнового типа. Минимальная допустимая частота антенны зависит от многих факторов. В данном случае пользователю необходимо учитывать сопротивление рефлектора. Дополнительно надо знать тип расширителя. Большинство моделей продаются с обычными контроллерами.
