Что такое осцилограф и для чего он нужен

Настройка

Перед работой с прибором производят калибровку его входов при помощи встроенного калибратора. Осуществляя калибровку высокочастотных моделей, используют кабель с двумя разъёмами. Разъёмы подключаются к выходу калибратора и входу прибора. Калибруя низкочастотные устройства, нужно кратковременно приставить щуп к выходу калибратора. Далее выполняются следующие шаги:

  • регулятором «вольт/дел» устанавливается сигнал калибратора на 3-4 деления сетки дисплея;
  • канал включается на переменное напряжение, и контролируется появление сигнала;
  • регулятор развёртки выставляется так, чтобы наблюдать 6-7 периодов импульсов;
  • отмечается точное совпадение сигнала по делениям на промежутке полученных периодов (±4 деления от центра);
  • при несовпадении ручкой плавной регулировки развёртки добиваются нужного положения периодов, следя за соответствием амплитуды сигнала значениям, указанным на калибраторе;
  • в случае несоответствия значений амплитуды их приводят к норме регулятором «вольт/дел».

При чувствительности канала в 250 мВ сигнал амплитудой 1В занимает 4 деления шкалы. Если это так, то калибровка устройства произведена.

Как он функционирует

Сердце всех осциллографов – электронно-лучевая трубка. Это, можно сказать, радиолампа, следовательно, внутри находится вакуум. На катоде происходит излучение электронов. При помощи фокусирующей системы производится формирование тонкого луча из этих электронов. Внутренняя часть экрана покрыта ровным слоем люминофора. Он при воздействии электронов начинает светиться. Глядя снаружи на экран, можно видеть посредине светлую точку.

В электронно-лучевой трубке имеется две пары пластинок, которые направляют электронный луч в нужную сторону. Причем его отклонение происходит в перпендикулярных (взаимно) направлениях. Если говорить проще, то получается две координатные системы. Чтобы наблюдать за напряжением на экране трубки, нужно:

  1. По горизонтали луч следует отклонять таким образом, чтобы значение отклонения было прямо пропорционально времени.
  2. В вертикальной плоскости необходимо, чтобы значение отклонения было пропорционально тому напряжению, исследование которого проходит.

Синхронные и асинхронные триггеры

Эти группы созданы по принципу зависимости состояний выхода от синхроимпульсов.

Асинхронные триггеры

Изделия данного типа изменяют состояние хранящейся информации после поступления соответствующих данных на вход. Незначительная задержка объясняется временем прохождения сигнала по цепи переключающих элементов схемы.

Синхронные триггеры с динамическим тактированием

В этой группе представлены изделия, управляемые синхроимпульсами. Переключение состояния выполняется по переднему или заднему фронту. При отсутствии активности на C данные сохраняются в неизменном состоянии, вне зависимости от поступления новой информации.

Применение осциллографа

Осциллограф предназначен для изучения различных взаимосвязей между несколькими величинами. Отображаемая на экране осциллограмма показывает как изменяется форма напряжения во времени

Так, по ней можно легко определить полярность, амплитуду, длительность, скважность и частоту сигнала

В грубом приближении осциллограф работает как графический вольтметр. Он измеряет сигнал и выводит его форму на дисплей. Устройством можно измерить даже напряжение высокой частоты. Его основное назначение заключается использование поиска неисправностей в сложных радиоэлектронных схемах или исследовательских измерениях. Например, с помощью него возможно:

  • определять временные параметры;
  • изучать фазовый сдвиг;
  • фиксировать частоту сигнала;
  • наблюдать переменную и постоянную составляющую напряжения;
  • отмечать присутствие гармоник и их параметров;
  • выяснять процессы, происходящие во времени.

Таким образом, осциллограф нужен для того, чтобы можно было наглядно наблюдать колебания электротехнического сигнала, а также видеть помехи и искажения, тем самым определяя неисправный элемент в различных узлах по форме входного и выходного импульса. Кроме этого, осциллограф широко применяется при диагностике электродвигателей. Изучая генерации, возникающие при работе мотора, можно вычислить неисправность катализатора, выявить увеличенный подсос воздуха, отследить сигналы с различных датчиков.

Развертка

Движение луча ЭЛТ по горизонтальной оси при отсутствии исследуемого сигнала на информационных входах называется разверткой, при подаче он будет развернут на временном интервале.

Принцип работы регулятора развертки

Развертка создается с помощью генератора, работа которого зависит от выбранного режима внутренней или внешней синхронизации. Внутренняя – частота задается вручную или синхронизируется с питающей сетью, внешняя – запуск генератора от входного импульса, различают запуск по фронту, спаду или от стороннего источника. Регулятор развертки служит для увеличения/уменьшения периода отображения сигнала.

Блок управления параметрами синхронизации

Позволяет установить значение напряжения исследуемого сигнала и момент (фронт/спад), когда следует запускать генератор

Правильная регулировка позволит добиться стабильного изображения, что важно для снятия данных

Совет. От устойчивости картинки зависит погрешность измерения – она должна быть качественной.

Дополнительные возможности и советы

Осциллографы могут быть двулучевыми. Двулучевые осциллографы необходимы для построения изображений большего количества сигналов. Эти устройства имеют в своей комплектации специальную ЭЛТ с двумя лучами. Конструкция её состоит из стеклянной колбы, в которой есть две системы отклоняющихся пластин, независимые друг от друга.

Один сигнал выбирают главным, по нему синхронизируют осциллограф и относительно главного сигнала наблюдают за остальными. Для увеличения входного диапазона используются входные делители 1:10 или 1:100, поднимающие верхнее допустимое значение до 10 или 100 раз. Это нужно учитывать в дальнейших расчётах, чтобы не допустить ошибки. Наличие входного делителя при этом увеличивает и входное сопротивление.

Цифровые осциллографы не требуют подсчёта амплитуд и частот вручную. Эти значения выводятся на экран. Более того, изображение можно занести в память и распечатать.

Когда нет дополнительных входов Y, для определения фазовых сдвигов нужен осциллограф с входом Х, у которого отключён внутренний генератор развёртки. Тогда, подавая колебания на эти входы, фазы и частоты можно сравнивать по «фигурам Лиссажу».

Основные параметры осциллографа

Осциллограф имеет ряд характеристик, которые помогают лучше определить его области применения.

Сопротивление входа

Большинство осциллографов имеют сопротивление входа 1 МОм. Это нужно для того, что вход самого устройства не искажал схему. Для этого его сопротивление должно быть достаточно большим.

Верхняя граница частоты исследуемого сигнала

Это тоже очень важный параметр. Сейчас осциллографы могут работать с колебаниями частот в гигагерцах. И имеется в виду не только частота сигнала, но так же длительность его фронта и спад определённых импульсов. Другими словами, время измерения амплитуды.

Особенно это полезно при исследовании сигналов, не обладающих формой синусоида. В сигнале больше гармонических составляющих с большой частотой, когда форма сигнала близится к прямоугольной. И входные цепи должны быть рассчитаны на такие частоты. Иначе задняя и передняя стенки импульсов на изображении будут искажены.  Форма импульса не будет соответствовать действительности, хотя частота будет верной.

Здесь важно учесть, что при исследовании прямоугольных колебаний максимально допустимая частота осциллографа должна превосходить частоту сигнала в несколько раз

READ  Диод шоттки маркировка на корпусе

Допустимые значения уровня

Понятно, что колебания малого уровня едва ли вызовут отклонения пучка электронно-лучевой трубки. Да и выйти из границ допустимых пределов разрешающей способности аналого-цифрового преобразователя частот тоже. Высокие значения в свою очередь могут вызвать множество реакций, от искажений изображения до выведения из строя входных цепей всего устройства.

Виды амперметров

Классифицировать устройства можно по способу индикации. Наиболее широко распространены аналоговые амперметры – с градуированной шкалой, по которой движется стрелка. Современные приборы имеют цифровой дисплей, на котором отображается значение величины тока.

Стрелочные амперметры

Приборы со стрелочной головкой

Стрелочные амперметры постепенно исчезают. Они отличаются более сложным устройством, чем современные модели, и обладают ограниченной областью применения. Еще один недостаток – меньший срок работы из-за наличия большего количества механических деталей. При этом современные условия иногда требуют измерения меньших величин, чем требуется для отклонения стрелки даже на одно деление. Из-за этого стрелочные приборы приходится модифицировать усилителями сигнала.

Интересно. Долгое время эти приборы не имели аналогов – точность измерений была достаточно высокой. Однако развитие электротехнической промышленности позволило разработать более дешевые в изготовлении приборы.

Принцип действия стрелочной головки

Еще одна сложность при использовании стрелочного амперметра – принцип работы стрелки, отличающийся в разных системах измерения:

  1. Магнитоэлектрическая. Стрелка поворачивается по линейной шкале, пропорциональной силе тока. Вращающий момент задается током, проходящим через обмотку рамки.
  2. Электромагнитная. Стрелка закреплена на сердечнике из ферромагнита, который двигается внутри катушки.
  3. Электродинамическая. Используются две катушки с последовательным либо параллельным соединением. На подвижной – закреплена стрелка, поворачивающаяся от взаимодействия между токами катушек.

Во всех типах прибора используется корректор – специальный винт, соединенный с пружиной. Он необходим для установки стрелки в нулевое положение.

Игнорирование начальной регулировки может привести к неправильному отображению величины измеряемого тока, так как стартовое положение стрелки будет находиться левее нуля.

Приборы с цифровым индикатором

Цифровые устройства вытесняют аналоговые, благодаря ряду отличий:

  • простота изготовления – дешевле производить, легче собрать самостоятельно;
  • возможность измерения меньших величин;
  • отсутствие износа подвижных частей – дольше служат, не требуют замены элементов;
  • наглядная и удобная индикация;
  • меньший вес.

Цифровой амперметр

Переход к цифровому исполнению позволил шире применять приборы в быту. Они проще в использовании – вертикальное и горизонтальное расположение не влияет на работу. Также они лучше защищены от внешних воздействий, например, механических ударов по корпусу.

Как проводятся измерения

Продолжаем описывать, как пользоваться цифровым осциллографом или аналоговым

Важно отметить, что у них у всех есть недостаток. Стоит упомянуть одну особенность – все измерения осуществляются визуально, поэтому имеется риск того, что погрешность окажется высокой

Также следует учитывать тот факт, что напряжения развертки обладают крайне малой линейностью, что приводит к погрешности измерений сдвига фаз или частоты примерно на 5%. Чтобы минимизировать эти погрешности, требуется выполнить одно простое условие – график должен занимать примерно 90% площади экрана. Когда проводятся измерения частоты и напряжения (имеется временной интервал), следует регуляторы корректировки усиления сигнала на входе и скорости развертки выставить в крайние правые положения. Стоит заметить одну особенность: так как пользоваться цифровым осциллографом может даже новичок, приборы с электронно-лучевой трубкой потеряли актуальность.

Что такое осциллограф и зачем он нужен

Осциллограф позволяет визуализировать электрические сигналы, импульсы и колебания

При диагностике неисправностей электронной аппаратуры очень важно видеть процессы, происходящие в электронной схеме, даже если они кратковременны и происходят в случайный момент. По осциллограмме можно видеть амплитуду электронного колебания и время любого его участка

С помощью осциллографа измеряют: фазы, частоты, коэффициенты модуляции электронных колебаний и многие иные необходимые измерения. Большой диапазон измеряемых частот, возможность отделения необходимого сигнала от помех делает его незаменимым прибором при ремонте сложной электронной техники. В общих чертах и понятным новичку языком принцип работы можно описать следующим образом.

Специалисты рекомендуют знать устройство и принцип работы никель металлогидридных аккумуляторов.

Как правильно пользоваться осциллографом

После того, как стало понятны устройство и виды, нужно понять, как пользоваться осциллографом.

Начать стоит с калибровки. Для этого предусмотрены выходы встроенного калибратора, в котором значения частоты и напряжения строго фиксированы. Изображение на экране подгоняют под норму, регулируя чувствительность и частоту. Следует помнить, что щупы у этого устройства имеют два выхода, один из которых подключается к массе – общей точке всей электросхемы.

Далее на входном аттенюаторе нужно выставить уровень напряжения измеряемого сигнала. Если оно неизвестно, то устанавливается максимальное положение. Обычно – 100В на одно деление экрана. Переключениями аттенюатора нужно добиться, чтобы картинка заняла большую часть экрана.

Следующий шаг – выставить нужный режим синхронизации и частоту задающего генератора. Значения длительности периода колебаний установлены на регуляторе частот. Например, переключатель установлен на 20 мс/дел. Это обозначает, что период колебаний, длящийся 20мс, уложится в одно деление на координатной сетке. Частота будет равна 50Гц.

Регулируя уровень и синхронизацию, нужно добиться неподвижности изображения.

Чтобы произвести измерения, нужно следовать алгоритму:

  1. Определить уровень сигнала. То есть посчитать, сколько делений по вертикали занимает изображение.
  2. Число, полученное в первом шаге, нужно умножить на значение аттенюатора.
  3. Определить длительность сигнала. То есть посчитать, сколько делений по горизонтали занимает изображение.
  4. Умножить число, полученное в третьем шаге, на значение регулятора длительности.
  5. Частоту нужно определить по формуле F=1/T, где F – это частота, а T – период колебания (наименьший промежуток времени, за который происходит колебание).

Устройство и принцип работы осциллографа

Среди всех измерительных приборов осциллограф считается одним из самых сложных в плане своего устройства. И не зря. Ведь по принципу работы он сравним с телевизором. Разница разве что в виде сигнала, обрабатываемом этими устройствами.

В основе лежит электронно-лучевая трубка. На ней отображается состояние входного электрического сигнала. Чтобы изображение совпадало с формой колебаний, электронный луч осциллографа управляется генератором строчной развёртки. (картинка)

У осциллографа электронно-лучевая трубка в своём устройстве имеет две пары отклоняющихся пластинок. Именно они и управляют положением электронного луча на экране.

Первая пара – горизонтальная. Она отвечает за отклонение луча в этой плоскости. На неё подаётся напряжение пилообразной формы от генератора горизонтальной развёртки. Потом напряжение увеличивается. Это вызывает отклонение луча по горизонтали. Луч вернётся назад и начнёт движение заново во то время, когда импульс резкой пойдёт на спад. Сам момент возвращения луча виден быть не должен. На экран в это время подаётся напряжение гашения луча.

READ  Какое оборудование применяют для пайки

Чтобы лучше понять принцип работы устройства, можно изучить блок-схему осциллографа. По ней в том числе становится понятно, что в состав устройства входят горизонтальный и вертикальный каналы.

Горизонтальная развёртка

Канал горизонтального подключения подключается к генератору развёртки. Он вырабатывает сигналы горизонтального отклонения лучей. Генератор Х (развёртки) работает в нескольких режимах.

  • Внутренняя синхронизация. Автоколебания с выставленной вручную частотой;
  • Внешняя синхронизация. От входных импульсов запускается генератор. Она включает в себя три режима: запуск от внешнего источника, по фронту импульсов или их спаду;
  • Синхронизация от питания (50Гц);
  • Ручной запуск. Так же называется однократным.

При исследовании стабильных сигналов удобно использовать режим внутренней синхронизации. В этих условиях изображение будет неподвижным. Чтобы увеличить стабильность можно организовать захват частоты на входе генератором развёртки.

Также этот режим называется ждущим. В нём запуск генератора происходит в тот момент, когда входной сигнал достигает определённого уровня. Или от внешнего источника. В режиме внешней синхронизации удобно исследовать не очень стабильные колебания, особенно если есть синхронизация между генератором развёртки и схемы от одного источника колебания. Прибор поддаётся регулировка, чтобы точно установить уровень, на котором генератор запускается.

Если синхронизация происходит от сети питания, то запуск развёртки будет синхронизирован с колебанием напряжения сети. Так что синхронизация от сети так же предусмотрена, чтобы наблюдать за помехами и искажениями. Ручная синхронизация подходит для исследования различных непериодических сигналов. К примеру, в логических схемах.

Вертикальная развёртка

Канал вертикального отклонения называется каналом Y, по аналогии с горизонтальной осью Y в системе координат. В нём входной исследуемый сигнал обрабатывается. Сигнал этот поступает в канал через аттенюатор. Аттенюатор – это ступенчатый регулятор уровня. Это делается для того, чтобы амплитуда параметра, который измеряют, не превышала допустимый уровень. А картинка тем временем не выходила за пределы экрана. Канал Y может передать сигнал на генератор горизонтального отклонения для его синхронизации.

Обычно канал вертикального отклонения работает в открытом режиме. Это значит, что само отклонения луча будет чётко совпадать с уровнем сигнала. Когда есть постоянная составляющая, то это мешает наблюдению за колебаниями. Происходит это из-за того, что картинка будет слишком смещена к границам экрана сверху или снизу. Так же она может вообще выходить за границы. Эту постоянную составляющую можно убрать, если включить режим закрытого входа. Или настроить аттенюатор под размеры экрана.

Про закрытый вход. Сигнал поступает через конденсатор, не создающий препятствия для переменного напряжения. Тогда оба канала обладают оконченными усилителями, формирующими нужные уровни сигналов, которые подаются на отклоняющие пластины.

Дополнительные возможности

В современной электронике часто приходится проверять аналоговые и цифровые сигналы одновременно. Для работы с такими задачами пригодится осциллограф с встроенным логическим анализатором.

Некоторые современные приборы оснащают режимом сегментации блока памяти. Это пригодится для длительного контроля сигнала с автоматическим сравнением по образцовой форме. Регистрироваться и записываться будут только отклонения (шумы, искажения).

Для автомобильных сервисных станций выпускают специализированные осциллографы (сканеры). Кроме особых переходников, такие аппараты дополняют программным обеспечением. Это оборудование применяют для контроля функционального состояния датчиков и других электронных компонентов через бортовой компьютер.

Виды тензометров

Для измерения деформаций различных объектов были созданы тензометры, отличающиеся принципами действия и областями применения. По этим признакам измерительное оборудование подразделяют на следующие виды:

  • механическое;
  • резистивное;
  • струнное;
  • ёмкостное;
  • индуктивное.

Механические

Измерения основаны на фиксации изменения длины объекта под нагрузкой. Работа механического тензометра заключается в определении зависимости удлинения тела от напряжения в поперечном сечении.

Резистивные

Плёночные тензоризисторы, наклеенные в разных направлениях на теле объекта, при его сжатии или растяжении меняют своё электрическое сопротивление вместе с объектом. Точность измерений деформаций обеспечивается работой не одного датчика, а группы тензорезистров.

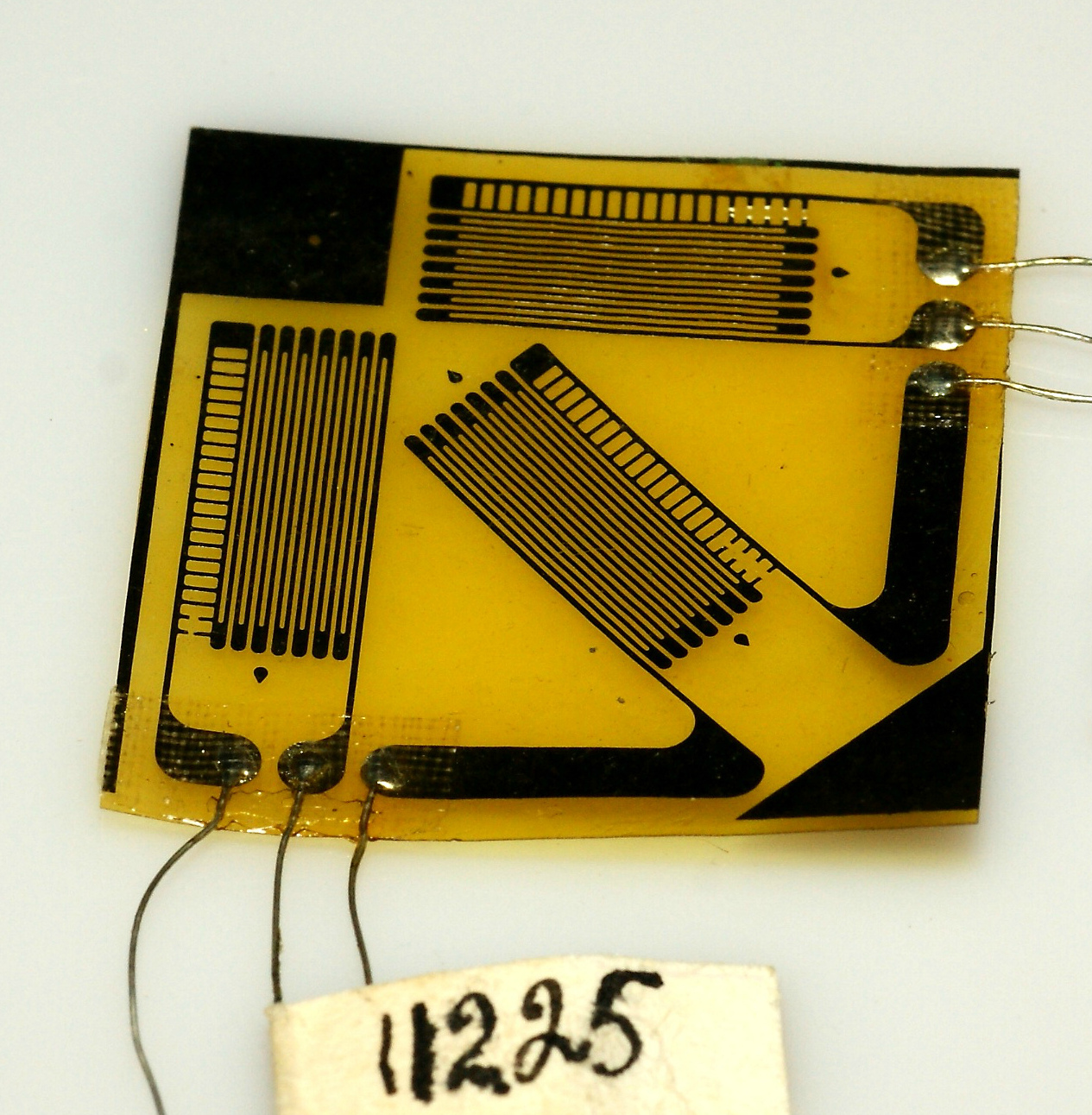

Плёночные тензорезисторы

Струнные

Струнный вариант представляет собой стальную проволоку (струну), её натягивают между опорами, которые закрепляют на поверхности объекта. Суть измерений заключаются в определении отношения частоты колебания струны к степени её натяжения при изменении длины обследуемого тела под воздействием нагрузки.

Ёмкостные

В качестве датчика применяют конденсатор с переменной ёмкостью. Деформация объекта вызывает изменение зазора между пластинами конденсатора, что отражается на характеристике тока в измерительной схеме прибора.

Индуктивные

Устройство прибора основано на применении катушки индуктивности, в которой установлен подвижный сердечник. Он напрямую контактирует с поверхностью объекта. При малейшей деформации поверхности происходит смещение сердечника в катушке. Изменяющиеся параметры катушки индуктивности фиксируются через электросхему прибором.

Как измерить частоту

При помощи осциллографа можно провести измерения временных интервалов, в частности, периода сигнала. Вы понимаете, что частота любого сигнала всегда пропорциональна периоду. Измерение периода можно провести в любой области осциллограммы. Но удобнее и точнее провести замер в тех точках, в которых график пересекается с горизонтальной осью. Следовательно, перед началом измерений обязательно установите развертку четко на горизонтальную линию, расположенную по центру. Так как пользоваться портативным цифровым осциллографом намного проще, нежели аналоговым, последние давно канули в лету и редко используются для измерений.

Далее, используя рукоятку, обозначенную горизонтальной двунаправленной стрелкой, необходимо сместить начало периода с крайней левой линией на экране. После вычисления периода сигнала можно, используя простую формулу, рассчитать частоту. Для этого нужно единицу разделить на вычисленный ранее период. Точность измерений бывает различной. Чтобы увеличить ее, необходимо как можно сильнее растягивать график по горизонтали.

Обратите внимание на одну закономерность: при увеличении периода уменьшается частота (пропорция ведь обратная). И наоборот – при уменьшении периода происходит увеличение частоты

Низкое значение погрешности – это когда она составляет менее 1 процента. Но такую высокую точность не каждый осциллограф способен обеспечить. Только на цифровых, в которых линейная развертка, можно получить такие точные измерения.

Как пользоваться осциллографом

Наконец, после изучения функций, измерений и типов осциллографа, как на самом деле работает осциллограф?

READ  Простой лабораторный блок питания на lm317

Шаг 1: Включите осциллограф

  • Во-первых, вам, конечно, придется включить осциллограф, прежде чем что-либо еще. Для этого просто нажмите переключатель, который часто обозначается как «Питание» или «Линия».
  • Если к осциллографу ничего не подключено, на дисплее должна появиться плоская линия. (это означает, что напряжение на входе не меняется со временем »
  • На этом этапе не забудьте также подключить ваши датчики к устройству.

Шаг 2. Подключение к колеблющемуся сигналу

  • Для этого шага вам понадобится постоянный сигнал постоянной частоты.
    • Большинство областей уже будут иметь встроенный генератор частоты, чтобы излучать надежную волну заданной частоты. (Установите его на импульсную или прямоугольную волну с амплитудой 2,5 В при 500 Гц)
    • Если у вас нет генератора сигналов, вы можете загрузить код в Arduino для генерации сигнала.

Шаг 3: Триггер

Как только вы подключитесь к сигналу через ваши пробники, вы должны начать видеть, как сигнал начинает танцевать на вашем экране.
Перемещая горизонтальные и вертикальные системные ручки, вы можете перемещать осциллограмму вокруг экрана. (Если вы поверните регуляторы масштаба по часовой стрелке, он увеличит масштаб вашего сигнала, а если вы повернете его против часовой стрелки, он уменьшит масштаб.)
Теперь, если ваша волна на дисплее нестабильна, поверните регулятор уровня триггера

При этом вы увидите, как индикатор уровня триггера перемещается вверх и вниз по дисплею.
Обратите внимание, что если триггер выше самого высокого пика вашего сигнала, сигнал станет нестабильным.

Шаг 4: Начните измерения!

  • Теперь вы готовы начать измерения с помощью своего оптического прицела! Для начала я с вами, ребята, расскажу, как измерить амплитуду.
  • Прежде чем мы начнем, что такое амплитуда? Амплитуда волны – это разница между высотой пиков волны и ее равновесием.
  • Например, для измерения амплитуды расстояние между линией равновесия и пиком волны составляет 3,5 вертикальных деления сетки, с вольт / делением при 1 В, 3,5 вертикальных деления сетки = амплитуда волны составляет 3,5 В.

История

Функциональный триггер можно создать из обычного реле с электромеханическим приводом. Установив нужным образом контакты управляющей цепи, обеспечивают включение силовой группы после определенной комбинации входных сигналов. Отдельной клавишей выполняют сброс.

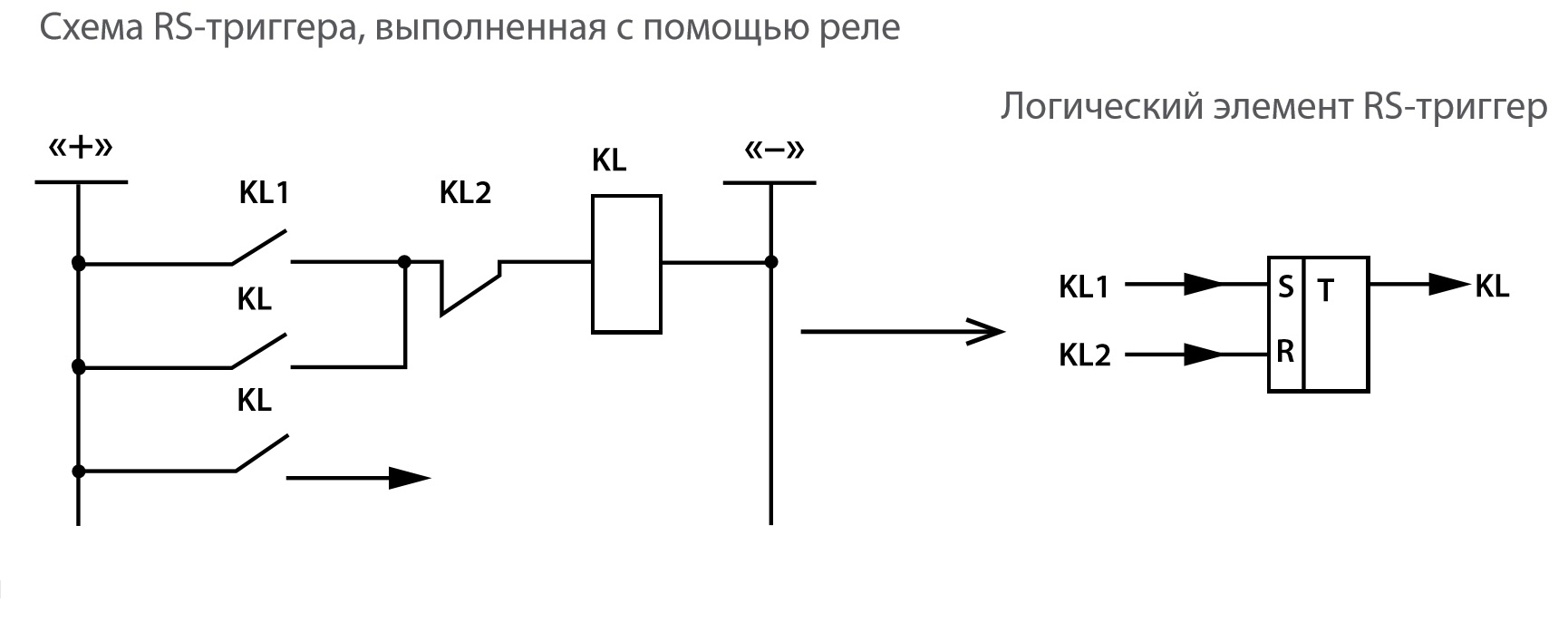

Схема RS триггера на одном реле

Электронные аналоги были собраны в начале прошлого века из ламповых приборов. Действующие схемы впервые опубликованы российскими и английскими учеными в 1918-20 гг. Позднее стали применять полупроводниковые транзисторы. В наши дни соответствующие устройства создают с применением микроэлектронных технологий.

Назначение осциллографа

Из прошлых пунктов уже можно выделить несколько областей, в которых применяются осциллографы. Но о том, для чего именно нужен осциллограф, ещё сказано не было.

Понятно, что они нужны для измерений и анализа форм периодических сигналов. И иногда при измерениях без осциллографов не обойтись. Амперметр и вольтметр дадут понятие только об уровне сигнала, а частометр – о частоте. Но полной картины достигнуто не будет. Тут то и помогают осциллографы.

Самая большая область применения этих устройств – исследование форм телевизионных сигналов. В них, кроме сигналов с информацией об изображении, так же есть данные о синхронизации кадровой развёртки и строчной, импульсах синхронизации цвета и прочая информация. В этом случае наблюдение за изображением на осциллографах очень облегчает процесс ремонта и регулировку трактов изображения у телевизоров. На картинке – телевизионный осциллограф.

Основные параметры

Для выбора осциллографа рекомендуется правильно оценивать следующие характеристики:

  • чтобы исключить искажения при работе с несколькими высокочастотными сигналами, следует приобрести двух,- или многолучевой прибор;
  • в разных моделях погрешность составляет 5-15%, поэтому следует учитывать ограниченную точность измерений;
  • цифровые аппараты оснащают цветными экранами, разнообразными устройствами для синхронизации, дополнительными сервисными режимами;
  • функциональность аналоговых приборов скромнее, но стоят они дешевле;
  • ограниченные возможности амплитудно-частотных преобразователей затрудняют качественную обработку цифровой электроникой высокочастотных сигналов;
  • режим застывшей картинки с функцией увеличения поможет изучить мельчайшие детали сложных изображений.

Перед детальным анализом нужно уточнить, для чего именно предназначается прибор. Далее оценивают соответствие по следующим параметрам:

  • полоса пропускания;
  • частотный диапазон;
  • входное сопротивление;
  • допустимые значения амплитуды (переменной и постоянной составляющей);
  • погрешность измерений;
  • развязка между каналами;
  • объем внутренней памяти (цифровая техника).

Что измеряет осциллограф

На экране осциллографа отображается двухмерная картинка сигнала, который подали на измерительный вход. На экране есть две оси координат. Горизонтальная — ось времени, вертикальная — напряжение. Эти параметры и измеряют. А уже из них высчитывают остальные.

На экране осциллографа отображаются сигналы, которые подаются на его входы. Это например, двухлучевой аналоговый осциллограф, который показывает форму сигнала на входе (синусоида) и выходе (прямоугольный) импульсного преобразователя напряжения

Вот что можно измерить и отследить при помощи осциллографа:

  • Напряжение (амплитуду).
  • Временные параметры, по которым можно рассчитать частоту.
  • Отслеживать сдвиг фаз.
  • Видеть искажения, которые вносит элемент или участок цепи.
  • Определить постоянную и временную составляющие сигнала.
  • Увидеть наличие шума.
  • Рассчитать соотношение сигнал/шум.
  • Видеть/определить параметры импульсов.

Сигнал, который показывает осциллограф, довольно информативен. Видны искажения, которые вносит та или иная деталь, можно отследить, как меняется форма/амплитуда/частота в каждой точке схемы, после каждой детали.

Кроме наблюдения за формой сигнала, осциллограф можно использовать для определения целостности сопротивлений, конденсаторов, катушек индуктивности (см. видео ниже).

Где применяют осциллографы?

Информация, которую даёт осциллограф:

  • значения напряжения, временные параметры колебаний;
  • сдвиг фаз, искажение импульса на разных участках цепи;
  • частота (определяется путем фиксирования его временных характеристик);
  • переменная и постоянная составляющие колебаний;
  • процессы в цепи.

Осциллографы используют как в практических, так и в научно-исследовательских целях. Для простых измерений можно воспользоваться мультиметром, но в большинстве случаев осциллограф незаменим.

Приборы для измерения колебаний применяют при настройке электронного оборудования. К примеру, для регулировки телевизионного сигнала необходимо получить его осциллографическое изображение. Приборы также используются при ремонте блоков питания, диагностике печатных плат.

При ремонте автомобилей устройство поможет получить данные о положении коленчатого и распределительного валов, датчиков положения. Данные осциллограммы расскажут о наличии импульса на катушке, укажут на неисправность свечей и проводов, диодного моста генератора.

Медицинское оборудование (кардиографы, энцефалографы) тоже работает по принципу осциллографирования. Только электрические колебания, измеряемые ими, происходят в живых организмах.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
