Датчик движения для включения света

Установка датчика

Процесс установки датчиков движения технически не сложен и не составит труда для профессионала в этом деле. Без специальных познаний, лучше этим не заниматься.

Кабель ДД соединяется с общей проводкой целого дома или помещения, через стандартную коробку распределения.

Совместно с датчиком движения, как правило, сразу происходит установка таймера, сенсорных устройств, реагирующих на изменения интенсивности внешнего освещения. Это делается для того, что бы ДД включался только при наступлении темноты на улице.

В процессе установки датчиков, нужно учитывать габариты помещения, расположение оконных и дверных проемов, наличие козырьков, поскольку все это оказывает влияние на правильную и достоверную работу приборов.

Подробные инструкции по установке ДД и мер безопасности, которые следует при этом соблюдать, указаны в паспортах купленных приборов.

Отличие от датчика присутствия

Датчики присутствия (ДП) по своему функциональному предназначению отличаются от детекторов движения, хотя и во многом схожи. ДП – очень чувствительные приборы. Они могут реагировать на покачивание головы, движения рук человека, присутствующего в зоне контроля прибора.

Датчик присутствия при уходе последнего работника из офиса подаёт сигнал в коммутаторное устройство на отключение света, кондиционеров или переход систем обогрева в экономный режим. Также прибор двойного назначения может включить видеорегистратор, необходимый для работы охранной системы видеонаблюдения.

Датчик движения тоже может выполнять охранные функции: включать звуковую сигнализацию, камеры видеозаписи, регулировать режимы работы различного оборудования. Всё же главная задача ДД – это фиксация появления и перемещения человека в зоне контроля, в соответствии с этим включать освещение и всё вышеперечисленное оборудование.

Монтаж и подключение «умного» прожектора

К каждому прожектору должна прилагаться инструкция с описанием как его подключить. Но даже если ее не оказалось, подготовить осветительный прибор к работе будет достаточно просто. Все электромонтажные работы в уже имеющейся сети следует проводить при отключенной электроэнергии (выключенном щитке).

Фиксируем прожектор на выбранном месте установки посредством крепежных элементов на его корпусе либо специального кронштейна, поставляемого в комплекте. Для подключения к электрической сети используем провод ПВС либо ШВВП. Он должен быть 3-жильный, если прожектор будет подсоединяться к заземлению. Если нет – достаточно 2-жильного. Сечение провода должно быть не менее 0,5 мм2 для светодиодного осветительного прибора. Для галогенового может потребоваться кабель большего сечения – это зависит от мощности его лампы.

Если вблизи прожектора есть розетка с подводящими проводами подходящего сечения, способными выдержать нагрузку, то можно воспользоваться ей. Достаточно отмерить у кабеля нужную длину и подсоединить к нему вилку либо напрямую подключить его к контактам розетки. Но обычно провод приходится тянуть до ближайшей распредкоробки электросети. Идеальное решение в любом случае – проложить кабель до щитка дома и подсоединить в нем через автоматический выключатель, рассчитанный на 6–10 А и установленный отдельно специально для прожектора.

Подключение светильника

При протягивании провода по постройкам прокладываем его в гофротрубе с внутренним диаметром 16–20 мм, которую крепим к стене. Если надо кабель завести на большое расстояние или до уличного фонаря на столбе, способ следует использовать воздушный или подземный.

Самое простое подключение прожектора с датчиком движения, который встроен или жестко закреплен на корпусе осветительного прибора. В этом устройстве датчик и лампа уже подсоединены друг к другу. Надо всего лишь открыть крышку контактной коробки прожектора, завести внутрь провод через предназначенное для этого отверстие и подключить его в соответствии с цветовой и буквенной маркировкой:

  • черный либо синий к такому же проводу и клемме со значком 0 или N – это ноль;
  • красный либо коричневый к Ф или L – это фаза;
  • желто-зеленый к клемме с 3-я черточками и палочкой сверху – это заземление.

Установка осветительного прибора

У некоторых осветительных приборов отрезок кабеля уже подсоединен и выведен из корпуса прожектора. Коммутируем его со своим проводом согласно цветовой маркировке, лучше через отдельную клеммную коробку, закрепленную рядом.

Если датчик установлен отдельно, то придется еще тянуть кабель между ним и прожектором, а также правильно подключить их. В этом случае тоже надо следовать цветовой маркировке. Главное, не ошибиться с подсоединением датчика, иначе его можно сжечь. Его коричневый провод (обозначение клеммы – L) подключаем к фазе, а красный (контакт A) – к одному из выводов прожектора. Второй проводник светильника и синий датчика (клемма N) подсоединяем на ноль.

Какие бывают виды и разновидности датчиков

Датчики движения для освещения бывают 2 типов: активные, пассивные. Активные ДД осуществляют постоянный мониторинг комнаты. К ним относят микроволновые, ультразвуковые приспособления.

В первом случае устройство реагирует на звуковые волны, после получения которых контакты замыкаются, загорается лампа. Преимущество микроволновых устройств состоит в том, что они улавливают сигнал даже через стены или прочие преграды. Они являются более востребованными на объектах, находящихся под охраной. Такие приборы могут работать вместе с видеокамерой. Но есть и недостаток — повышение вероятности ложного реагирования.

Менее популярны среди пользователей ультразвуковые устройства. Они излучают волны, отрицательно влияющие на человеческий организм при продолжительном воздействии.

Инфракрасные датчики движения для включения света на лестнице реагируют на тепло. Они бывают активными, пассивными. В первом варианте приемный элемент и передатчик устанавливаются в разных местах. Когда между ними обрывается сигнал, контакты замыкаются, загорается лампочка. Во втором случае приборы отслеживают внешнюю температуру.

Какие бывают виды и разновидности датчиков

Датчики движения для освещения бывают 2 типов: активные, пассивные. Активные ДД осуществляют постоянный мониторинг комнаты. К ним относят микроволновые, ультразвуковые приспособления.

В первом случае устройство реагирует на звуковые волны, после получения которых контакты замыкаются, загорается лампа. Преимущество микроволновых устройств состоит в том, что они улавливают сигнал даже через стены или прочие преграды. Они являются более востребованными на объектах, находящихся под охраной. Такие приборы могут работать вместе с видеокамерой. Но есть и недостаток — повышение вероятности ложного реагирования.

Менее популярны среди пользователей ультразвуковые устройства. Они излучают волны, отрицательно влияющие на человеческий организм при продолжительном воздействии.

Инфракрасные датчики движения для включения света на лестнице реагируют на тепло. Они бывают активными, пассивными. В первом варианте приемный элемент и передатчик устанавливаются в разных местах. Когда между ними обрывается сигнал, контакты замыкаются, загорается лампочка. Во втором случае приборы отслеживают внешнюю температуру.

Пример №1: HC-SR501 как самостоятельное устройство.

Необходимые детали:► Датчика движения HC-SR501 x 1 шт.► Модуль реле (1-но канальный) x 1 шт.► Транзистор 2SC1213 x 1 шт.► Лампа на 220V (75W) с патроном x 1 шт.► Источник питания на 5V x 1 шт.► Провод DuPont, 2,54 мм, 20 см, F-M (Female — Male) x 1 шт.

Подключение:
При включение HC-SR501 требуется калибровка, занимает от 30 до 60 секунд, так-же датчик имеет период «перезагрузки» около 6 секунд (после срабатывания), за это время он не реагирует на движения. В этом примере используем HC-SR501 и  модуль реле (1-но канальный), а так же NPN транзистор (в примере используется 2SC1213).  Питание датчика HC-SR501 осуществляется от 5 В, поскольку, это же питание требуется и реле, а в качестве нагрузки используется лампа на 220В. Так-как выходной сигнал HC-SR501 слабый (на практике хватает только чтобы зажечь светодиод), один из вариантов, можно применить любой биполярный NPN транзистор.

Внимание! Соблюдайте технику безопасность и будьте аккуратно!

Работа этой схемы очень проста, после включения и калибровка, датчик начинает считывать показания. При обнаружении движения, датчик меняет значение на выводе «OUT».

READ  Может ли проводиться замена одноклавишного или двухклавишного выключателя света в квартире: советы электриков

Уменьшение чувствительности на датчике движения

Чувствительность может быть скорректирована двумя регуляторами с широким диапазоном значений.

Освещенность

Данный параметр контролируется посредством регулятора Lux. Если выкрутить показатель на максимальное значение, ДД будет ложно срабатывать в дневное время. Порог замыкания привязан к полностью темной среде: глубокая ночь или замкнутое пространство без окон. Уменьшить показатель можно посредством подключения фотореле либо приобретением дорогой модели датчика с контролем времени задержки отключения.

Время задержки

Приборы с такой опцией обладают большим диапазоном возможных значений скорости реагирования на отключения (от 1 до 600 секунд), и пользователь может поставить время согласно своему желанию. Специалисты советуют делать его равным одной минуте.

После первичного использования прибора время задержки будет несколько больше указанного в настройках, но при втором и последующем использованиях ДД будет срабатывать строго в соответствии с пользовательскими установками.

Определяемся с подходящей схемой установки датчика движения

Внутри устройства обычно имеется клеммная колодка, на которую выведены стандартно раскрашенные и обозначенные контакты:

    • L, коричневый или чёрный — фазный провод.
    • N, синий — нулевой провод.
    • A, Ls или L’, красный — возврат фазы на лампы освещения.
    • ⊥, жёлто-зелёный — защитное заземление.

Подключение осветительных приборов следует выполнять между контактами A и N. Питание электрической сети подавать на L и N, строго соблюдая фазность подключения.

Нескольких датчиков

Обычно используется для сложных по конфигурации помещений, длинных коридоров и проходов, лестничных клеток.

Кроме контактов подключения, многие модели инфракрасных датчиков имеют органы регулировки:

  • DAY LIGHT или LUX — порог чувствительности по освещённости.
  • TIME — таймер срабатывания.
  • SENSE — чувствительность.

Ошибки монтажа и подключения

Существует несколько способов подключения датчика.

Первый — стандартный, предполагает подключение с помощью фазного провода проходящего при участии автомата, подключенного к датчику, а нулевой разделяется на 2 направления, одно подходит непосредственно к прибору, другое направлено в то же место, но непосредственно через светильник.

Основными ошибками при монтаже датчика движения является неправильный выбор места установки и настройки его параметров (чувствительности, освещенности). При возникновении такой ситуации датчик может не срабатывать при нахождении человека в помещении, включаться с задержкой или при перемещении домашних животных. Поэтому сама настройка занимает достаточно много времени и должна учитывать все условия, в которых будет работать данное устройство.

Само подключение проводников обычно не вызывает сложности – подключить три провода по схеме довольно просто. Здесь главное не перепутать фазу и ноль и подключать проводники, которые не имеют нарушений изоляции и повреждения жил.

Как подключать трехпроводной датчик на два провода

Этот вопрос задаётся довольно часто: тема подключения трёхпроводного датчика движения света вместо выключателя с одной клавишей интересна. Чтобы всё заработало, требуется докупить диод VDI 1N4007 и конденсатор 2.2 МКФ на 400В.

Диод устанавливается между клеммами с литерой А от датчика и в месте подключения ноля N. Конденсатор припаивается параллельно лампе светильника. На датчик будет приходить одна фаза для контакта L и выхода с контакта N. Выход А будет вне цепи.

Минусы способа

Недостатки таковы:

  • Не все светодиодные лампы позволять работать датчику по такой схеме;

  • Вероятна очень высокая пульсация, вызывающая дискомфорт для зрения;

  • Нет возможности добавить новую нагрузку на схему, это бесполезно;

  • Самой высокой мощностью является 80 Вт.

Установка датчика своими руками

Схемы подключения

Если домашний мастер владеет минимальным опытом монтажа домашней электропроводки, то установить датчик движения своими руками не вызовет особых затруднений. При возникновении сомнений лучше изучить сопроводительную документацию. Как правило, производитель указывает схему подключения датчика движения к прибору освещения. В некоторых случаях в схему подключения встраивают дополнительный выключатель. Им пользуются, если нужно временно отключить прибор. Ниже представлены две схемы подключения ИДД к лампе.

Важно правильно выбрать место установки прибора. Это во многом зависит от вида его исполнения

Он может быть потолочным, угловым или проходным вариантом модели. После этого надо определить, какое количество провода понадобится для монтажа датчика.

Если нужно крепить прибор к потолку или стене из монолитного или сборного бетона, то нужно запастись перфоратором и дюбелями. Для крепления ИДД к дереву понадобятся шуруповёрт и шурупы.

Перед установкой прибора надо продумать вид прокладки проводов: это будет скрытая или открытая проводка. Соответственно, нужно будет подготовить соответствующий инструмент и материалы.

Дополнительная информация. В некоторых моделях встречается четвёртая клемма, обозначенная литерами «РЕ». Она предназначена для подключения защитного заземления. Клемму ни в коем случае нельзя путать с рабочим нулевым проводом «N».

Проверка и настройка датчика после установки

После подсоединения датчика достаточно провести ладонью перед экраном. Он мгновенно отреагирует включением света. В противном случае нужно внимательно пересмотреть правильность соединения проводов.

Настройка датчика состоит из нескольких несложных операций. На корпусе расположены три регулятора в виде поворотных кнопок со шлицами под отвёртку. То, как с их помощью настраивают и производят регулировку датчика движения для включения света, указано ниже в отдельной главе данной статьи.

Основные характеристики

На установленный датчик не должен быть направлен прямой свет от ламп. В зоне распространения импульсов желательно избавиться от посторонних объектов, которые будут мешать правильной работе прибора. Также в зоне контроля аппарата не должно находиться перегородок, даже изготовленных из стекла, так как они будут негативно влиять на сам датчик движения для освещения. Характеристики, которые являются основными у прибора, – это радиус обнаружения и движения. Для правильной работы лучи должны дотягиваться до всех углов помещения. Если это не так, то придется ставить несколько аппаратов, чтобы можно было захватить все пространство.

Для прямоугольного помещения понадобятся датчики только с круговыми диаграммами, которые перекрещены. В основном все приборы на сегодняшний день имеют овальные или круговые схемы обнаружения.

Популярные производители, модели и их цены

Стоимость прибора напрямую связана с количество стандартного и дополнительного пакета функций, способов получения сигнала и страны производителя. Для упрощения выбора подходящей модели можно привести небольшой рейтинг самых популярных вариантов:

  • Большим спросом на рынке пользуется модель датчика Camelion LX-20B. Средняя стоимость устройства находится в рамках 750 рублей. Прибор имеет большой угол обзора с показателем 360 градусов, установка возможна на потолок.
  • Следующим вариантом можно назвать Camelion LX-39/Wh, купить который можно за 650-700 рублей. Имеет меньший угол обзора, чем предыдущая модель – 180 градусов, но отличается максимальным показателем по дальности действия – 12 метров.
  • Rev Ritter отличается более высокой стоимостью, чем указанные раньше модели. Цена стартует от 850 рублей. Угол охвата составляет 360 градусов, а радиус действия 7 метров. Хороший вариант для установки в подъездах многоквартирных домов, ванных комнатах, кладовках и других схожих по характеристикам помещений.
  • Дорогим, но очень качественным оборудованием можно назвать Orbis Circumat 360 выпускаемый итальянским производителем. Средняя стоимость начинается от 4000 рублей. Возможна установка на потолок высотой до 4 метров, радиус действия оборудования составляет 7 метров, что достаточно для большинства помещений при условии внутренней установки.

В целом использование датчика движения для включения света имеет ряд преимуществ. За счет того, что на рынке представлены разные модели по функционалу, техническому оснащению и в разных ценовых сегментах, подобрать вариант, полностью отвечающий своим материальным возможностям и требованиям к оборудованию, не составляет большого труда.

READ  4 группа допуска по электробезопасности через ростехнадзор легально

Полезные советы

Правильное подключение датчика движения для включения света – далеко не единственное условие надежности его работы. Необходимо также соблюсти ряд условий:

  1. Из зоны действия устройства должны быть удалены все посторонние осветительные приборы, в том числе, не должен падать свет от уличного фонаря.
  2. В объектив сенсора не должны попадать нагревательные радиаторы и другие источники возникновения воздушных потоков, из-за которых он может начать ложно срабатывать.
  3. Между детектором и областью его сканирования не должно располагаться крупных предметов, элементов декора, мебели.

Рекомендации по выбору места установки в разных условиях

В быту датчик движения на включение света может устанавливаться в самых различных ситуациях, при этом существуют индивидуальные рекомендации по его монтажу и регулировке:

  1. В гараже, на чердаке, кладовой, котельной и другом подсобном помещении прибор монтируется напротив двери, чтобы освещение срабатывало сразу.
  2. В ванной комнате, туалете, санузле лучше использовать потолочный датчик, работающий на постоянной основе.
  3. На лестнице необходимо монтировать несколько сенсоров и фонарей из расчета, чтобы вся ее поверхность была охвачена в действие приборов.
  4. На улице, во дворе, над воротами, на тропинке в саду и автостоянке детекторы можно установить для каждого фонаря отдельно с учетом регулировки для охвата всей траектории перемещения.

При выборе датчика для включения света в прямоугольном помещении (стандартных комнатах) от движения объекта необходимо предпочтение отдавать тем моделям, которые имеют круговую или овальную диаграмму детекции.

Общие рекомендации перед подключением

Правильно монтировать и отрегулировать датчики движения для включения света недостаточно – важно соблюсти условия по безопасному обращению с ними:

  1. Корпус датчика изготавливается из пластика, поэтому их установка и эксплуатация не должны быть сопряжены с его механическими повреждениями.
  2. Приборы, монтированные на улице, а также в помещениях с повышенной атмосферной влажностью должны иметь надежную защиту. Вне дома их лучше устанавливать под козырек.
  3. Далеко не все модели детекторов хорошо работают со светодиодными и люминесцентными лампами.
  4. Для удобства эксплуатации датчик на движение можно монтировать с параллельным выключателем. Когда потребуется можно включить свет как обычно, а затем для кратковременного использования перевести люстру в режим инициации от перемещения объекта – в положении выключателя «отключено».

Основные рекомендации по монтажу

Уделяя много внимания регулировке датчика движения для включения света, нельзя забывать об особенностях его монтажа:

  1. Чтобы детектор не срабатывал, когда пробегает кошка или собака, необходимо настроить угол поля зрения таким образом, чтобы зона детекции начиналась не ниже одного метра над уровнем пола.
  2. При установке прибора с обзорностью в 180 градусов лучшим местом его расположения будет стена или потолок.
  3. Модели, сектор обзора которых имеет функцию настройки, допустимо устанавливать в любом месте помещения (с учетом дальности действия). Однако при этом нужно помнить, что в объектив должны обязательно попадать двери или проходной проем.

Внимание! Современные модели датчиков на движение – это многофункциональные устройства, способные не только осуществлять включение света, но также систему кондиционирования, аудио- и видеосистему, телевизор и другие электроприборы в доме. https://www.youtube.com/embed/VLxAeSqQO-I

Принцип действия

Датчики движения работают как охрана, контролирующая определенную местность, которая охвачена сектором обзора. Притом эта область ограничивается не только углом действия устройства, но и определенным расстоянием. Именно поэтому прибор устанавливается на участке, который обеспечивает максимальный обзор, в таком случае дальность действия будет выше, а работа эффективнее.

Принцип работы датчика движения на свет заключается в фиксировании инфракрасных излучений. Как только в определенной местности, находящейся под его защитой, появляется объект с температурой живого существа, в прибор поступают специальные импульсы. Они воздействует на цепь, и вследствие этого включается освещение. Как только объект покидают зону, импульсы прекращают поступать, происходит разрыв цепи и свет просто отключается.

Стоит сразу обратить внимание на достоинства и недостатки использования подобных устройств. К плюсам можно отнести следующие факторы:

  • датчики работают в автоматическом режиме, что существенно снижает расходы за электроэнергию;
  • современные приборы очень функциональны, наличие сенсора позволяет включать и отключать не только уличные осветительные приборы, но и бытовую технику, например, телевизор, музыкальный центр или кофеварку.

Существуют у приборов и минусы, одним из которых является высокая стоимость, поэтому установить подобную систему на своем участке сможет не каждый желающий. Кроме этого, монтаж требует определенных знаний и выполнения строгих требований. А значит, произвести установку самостоятельно смогут не все, так как допущение даже незначительной ошибки может вывести прибор из строя.

Установка оборудования

Как настроить датчик движения, вы уже знаете. Осталось только подключить его к общей электрической проводке. Для этого используйте стандартную распределительную коробку. Вместе с датчиками обычно устанавливают сумеречные выключатели — таймеры, регулирующие уровень естественного освещения. Благодаря им датчики будут срабатывать только в темное время суток. Для защиты ваших вещей можно соединить датчик движения с сиреной сигнализации.

Удобнее всего подключить датчик непосредственно к проводам люстры или настенной лампы в двух местах. Тщательно проверяйте выбранное место перед монтажом

Обратите внимание, что необходимо обесточить электропроводку перед началом работы. Это делается для исключения поражения электротоком

Пренебрегая этом правилом, вы рискуете здоровьем и жизнью.

После демонтажа светильника соедините провода с клеммной колодкой, зажав их винтами. Фазный провод соедините с верхним контактом, нулевой — идет к среднему контакту клеммной колодки. Средний контакт подключен к датчику. А к нему уже присоединяются два провода, предназначенные для лампочки и дополнительной розетки. Фазный провод в датчике движения подводится к контактам реле так же, как и у обыкновенного выключателя. Далее с контакта реле провод идет на нижний контакт клеммной колодки и соединяется с контактом светильника. К этому же контакту присоединены вторые выводы светильника и розетки. Когда срабатывает датчик движения, реле замыкает контакты и напряжение подается на лампу и розетку.

Перед тем как окончательно соединить все провода, снимите с кончиков изоляцию и скрутите их между собой по цветам. Подготовленные концы проводов прикрепите к основанию люстры. Основание закрепите на стене или потолке, поместите плафон.

Отличие от датчика присутствия

Датчики присутствия (ДП) по своему функциональному предназначению отличаются от детекторов движения, хотя и во многом схожи. ДП – очень чувствительные приборы. Они могут реагировать на покачивание головы, движения рук человека, присутствующего в зоне контроля прибора.

Датчик присутствия при уходе последнего работника из офиса подаёт сигнал в коммутаторное устройство на отключение света, кондиционеров или переход систем обогрева в экономный режим. Также прибор двойного назначения может включить видеорегистратор, необходимый для работы охранной системы видеонаблюдения.

Датчик движения тоже может выполнять охранные функции: включать звуковую сигнализацию, камеры видеозаписи, регулировать режимы работы различного оборудования. Всё же главная задача ДД – это фиксация появления и перемещения человека в зоне контроля, в соответствии с этим включать освещение и всё вышеперечисленное оборудование.

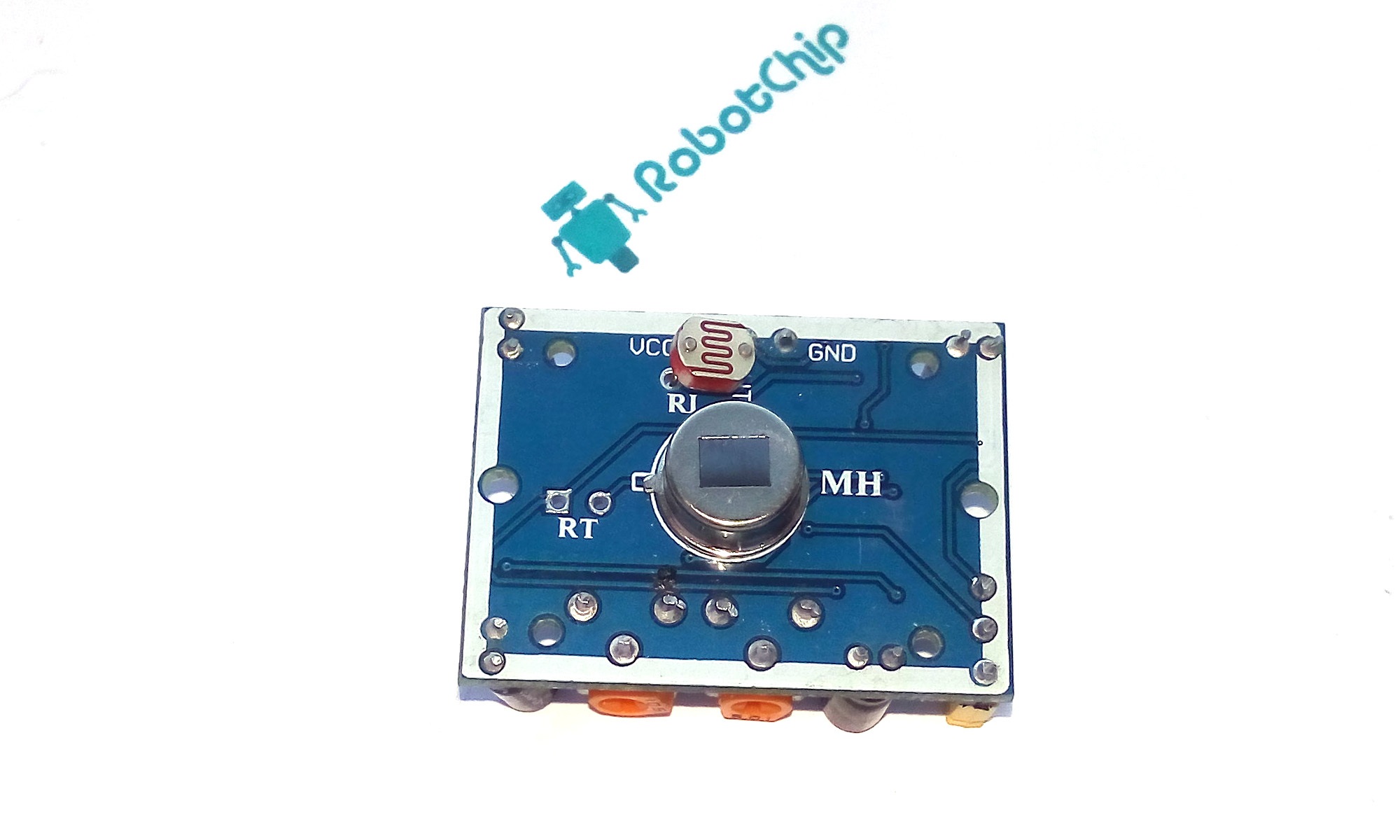

Пример №2: HC-SR501 добавление фоторезистора

Необходимые детали:► Датчика движения HC-SR501 x 1 шт.► Модуль реле (1-но канальный) x 1 шт.► Транзистор 2SC1213 x 1 шт.► Лампа на 220V (75W) с патроном x 1 шт.► Источник питания на 5V x 1 шт.► Фоторезистор  x 1 шт.► Провод DuPont, 2,54 мм, 20 см, F-M (Female — Male) x 1 шт.

Подключение:В следующим примере используем туже схему, что и примере №1, только добавили фоторезистор. Место для установки фоторезистора расположено рядом с выходным разъемом, обозначение на плате как «RL». Можно припаять напрямую на плату или воспользоватся штыревым разъемом, для удобного подключения Dupont провода. Главное, чтобы фоторезистор не был закрыт от естественного освещения комнаты, а так же был защищен от света лампы, которую используем как нагрузку. На рисунке ниже показано, куда устанавливать фоторезистор.

READ  Как правильно закрепить спутниковую антенну на стене или крыше

Как только установили фоторезистор, включите схему и немного подождите, пока датчик HC-SR501 от калибруется. Если все правильно подключено (и в помещении включен свет), ничего не произойдет, фоторезистор предотвращает запуск HC-SR501 при освещенной комнаты. Теперь выключим свет и HC-SR501 будет запускаться всякий раз, когда он замечает активность.

Чувствительность

Второй параметр, который вы должны настроить – чувствительность, который обозначается на корпусе «SENS». Как правило, для регулировки используется колесико с диапазоном от min (low или -) до max (high или +). Настройка чувствительности датчика движения наиболее сложная. Вы должны отрегулировать параметр таким образом, чтобы детектор не срабатывал на мелких животных, но в то же время включал свет при обнаружении человека. В этом случае рекомендуется сразу же настроить SENS на максимум, подождать пока фонарь выключиться и проверить, как будет срабатывать сенсор.

Постепенно вам нужно будет уменьшать чувствительность до тех пор, пока не найдете «золотую середину»

Обращаем Ваше внимание на то, что если у вас во дворе есть большая собака, выполнить настройку датчика, чтобы он на нее не реагировал, вряд ли получится

Освещенность

Следующая настройка – порог освещенности, обозначенный на корпусе «LUX». Данный параметр необходим для того, чтобы настроить датчик на включение света только при наступлении темноты. К примеру, зачем освещению включаться при обнаружении движения в светлое время суток, все равно это ничего не даст. При первой настройке рекомендуется выставить максимальное значение LUX и при наступлении вечера отрегулировать подходящее время, при котором будет срабатывать сенсор.

Если на Вашем детекторе нет регулятора LUX, то можно дополнительно подключить датчик освещенности. В этом случае получится все равно настроить прожектор, чтобы он включался только ночью.

Время задержки

Ну и последний параметр – задержка включения, обозначенный «TIME». Время настраивать легче всего, диапазон может колебаться от 5 секунд до 10 минут. Тут Вы уже сами должны решить, на какое время лучше выставить задержку. Существуют датчики, у которых при каждом новом включении время задержки увеличивается. При первоначальной настройке рекомендуется выставить данный регулятор на минимальную отметку, чтобы можно было быстро выполнять проверку параметров.

Вот и все, что хотелось рассказать вам о том, как настроить датчик движения для освещения. Такие детекторы можно устанавливать не только на улице, но даже и в квартире, к примеру, на лестничной площадке в подъезде.

Все действия описанные в данной статье, можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности

Аппаратная регулировка

На боковой или лицевой стороне корпуса прибора вы можете увидеть один, два или три регулировочных винта, имеющих прямой шлиц для отвертки. Они снабжены поясняющей надписью и мнемосимволом, показывающим направление изменения в большую или меньшую сторону.

Современные датчики движения позволяют изменять три параметра:

  1. Чувствительность, обычно обозначаемая, как «Sens». От этого параметра зависит величина минимального воздействия, от которого срабатывает прибор, а также дальность обнаружения. Для тепловых датчиков – это температура, излучаемая телом человека, животного, двигателем автомобиля. Для микроволновых – масса (для датчиков объема) или сдвиг частоты, если прибор работает на обнаружении именно движущихся объектов. Настройка чувствительности – наиболее сложный и противоречивый процесс. Чем она выше, тем большее число ложных срабатываний будет происходить. Например, чрезмерная восприимчивость микроволновых датчиков в подъезде может привести к тому, что свет будет включаться и при перемещении жильцов по квартире. Чрезмерно загрублять приемный тракт не стоит, в этом случае датчик движения не будет работать совсем, играть роль мебели. Оптимальный вариант – сделать чувствительность такой, чтобы прибор обнаруживал человека с усредненными анатомическими параметрами на границе светового пятна фонаря или освещенной площадки.
  2. Время включения, имеющее обозначение «Time». Например, светильник в подъезде должен гореть столько, сколько необходимо для преодоления одного или двух лестничных маршей. В противном случае свет успеет отключиться до того, как вы достигнете цели.
  3. Освещенность, обозначаемая словом «Lux». Прибор не обязан знать время суток, поэтому он будет исправно включать свет даже в сияющий полдень. Чтобы предотвратить подобный казус, вы можете установить минимальный уровень естественной освещенности площадки, при достижении которого необходимо включить лампы.

О том, как настроить датчик движения аппаратными методами, обычно подробно пишется в его паспорте.

Настройка и регулировка

Чтобы проверить, правильно ли произведено подключение, понадобится временная схема. Если устройство не срабатывает, то в процессе были допущены какие-то ошибки.

Более сложное оборудование проверяется по следующей схеме:

  • вначале собирается временная схема подключения;
  • затем необходимо вывести регулятор на максимальный показатель мощности;
  • настроить таймер на несколько секунд.

В случае если светодиодный индикатор срабатывает на движение, значит, все собрано правильно. Стоит отметить, что часто вместо индикатора устанавливают специальное реле. Узнать о его рабочем состоянии можно по характерным щелчкам, которые он начинает производить, если обнаруживает движение.

После того как прибор установлен, переходят к его регулировке. Что касается таймера срабатывания, то можно выставить любое удобное время, от нескольких секунд до получаса. А вот отрегулировать чувствительность достаточно сложно. Если в доме имеются домашние питомцы, необходимо исключить срабатывание на их появление, иначе свет будет включаться постоянно.

Установка домашних сенсорных датчиков помогает экономить на освещение. Приборы автоматически обеспечивают свет при входе в комнату и также отключают его при выходе.

Основные выводы

Регулировка основных параметров датчика движения для включения света в помещении и на улице состоит из двух этапов:

  1. Механическое позиционирование.
  2. Аппаратные настройки.

Первый этап подразумевает пространственную выверку устройства для оптимизации работы. Она задается двумя параметрами – обзорным углом и диаграммой направленности излучения (для активных датчиков – ультразвуковых и микроволновых). Для быстрой и удобной регулировки корпус прибора может оснащаться наклонно-поворотным кронштейном или шарниром. Регулировка элементарных моделей, не имеющих подобных дополнительных функций, осуществляется просто – по высоте расположения, величина которой должна быть указана в паспорте.

Аппаратные настройки датчика движения включают три главных параметра – чувствительность, время задержки и освещенность. Первый позволяет регулировать прибор так, чтобы не происходило ложного включения света на мелких животных. Второй фактор – период, в течение которого лампа будет еще светить после срабатывания сенсора. Третий – задает момент инициации детектора в зависимости от степени наступающих сумерек.

При выборе датчика движения необходимо учитывать в какое конкретное место он будет установлен – в дом, на улицу, в гараж, подвал, в ванную, на автостоянку или в котельную. Исходя из этого, нужно смотреть какой угол обзора, дальность действия и способ крепления потребуется для этого. Устанавливать сенсор нужно так, чтобы никакие посторонние предметы, отдаленные движущиеся объекты, фонари и отопительные приборы не приводи к ложному включению света.
