Электромагнитные пускатели пм12: опасайтесь подделок

Назначение магнитных пускателей ПМЕ-211

Прямое и наиболее распространённое назначение магнитных пускателей – это запуск мощных трёхфазных электрических двигателей. Используя несколько пускателей, можно получить схему реверса. При таком подключении в работе участвуют два прибора. Направление вращения двигателя будет зависеть от того, какой именно включен в данный момент. Подобные сборки продаются и в готовом виде. Для них обязательно наличие механической или электрической блокировки. Эта система исключает одновременное включение обоих пускателей. В противном случае произойдёт межфазное короткое замыкание, что чревато выходом из строя оборудования. С применением ПМЕ 211 схема подключения реверса приведена ниже.

Схема реверса

Дополнительная информация. Направление вращения асинхронного двигателя зависит от порядка чередования фаз. Т.е., если поменять местами две любые из них (L1 и L3 или L1 и L2), то привод начнёт движение в другую сторону. На этом свойстве двигателей основана работа схемы реверса. При включении 1-го пускателя имеется один порядок фаз, при включении 2-го – другой.

Ещё одно соединение пускателей – трёхфазная защита двигателя. Она обеспечивает безопасную работу последнего. Для питания электрического двигателя необходимо наличие трёх фаз, т.е. L1, L2 и L3. В случае пропажи одной из них, например, из-за обрыва кабеля или обгоревших контактов пускателя, обмотки привода неминуемо выйдут из строя. Для предотвращения подобной внештатной ситуации применяется схема на трёх магнитных пускателях. Она собрана таким образом, что при пропаже любой из трёх фаз оставшиеся две автоматически отключаются. Двигатель при этом просто останавливается, но остаётся рабочим.

Безопасность бизнеса – общая забота

Компания Schneider Electric заинтересована в построении долгосрочных отношений со своими потребителями, в том, чтобы ее продукция полностью удовлетворяла их потребности, и стремится обезопасить бизнес своих клиентов от подделок.

В ходе работы по повышению качества пускателей ПМ12 визуальная разница между оригинальной продукцией и подделками будет усилена за счет применения уникальных комплектующих, и компания будет информировать об этом потребителей.

Сомневаетесь в подлинности изделия?

  • Обращайтесь в представительства Schneider Electric. Здесь также предоставят список официальных дистрибьюторов.
  • Спрашивайте сертификат: его подлинность всегда можно проверить, позвонив в соответствующий орган сертификации (телефон должен быть указан на сертификате) или в представительство Schneider Electric.
  • Будьте бдительны: зачастую недобросовестные поставщики пытаются продать поддельную продукцию, выдавая ее за неликвидный, долгое время лежавший на складе товар.

Основные отличия оригинальных пускателей ПМ12 производства «уралэлектроконтактор»

Из-за низкого качества пластмассы контакт отламывается при незначительном механическом усилии

Ржавчина на магнитопроводах якоря и сердечника ухудшает магнитные свойства и эксплуатационные характеристики пускателя, ставит под угрозу пожарную безопасность при эксплуатации пускателя

Контакторы EH

Предназначены для управления мощными потребителями (ток от 145 до 800 А).

Исполнение: стационарное (монтаж на монтажную плату).

Таблица 13.1. Контакторы двигателей серии EH

Тип

Мощность двигателя, кВт

Расчетный рабочий ток, А

Количество циклов (млн.)

EH 145

75

145

10

EH 175

90

185

10

EH 210

110

210

10

EH 260

140

260

10

EH 300

160

305

10

EH 370

200

400

5

EH 550

280

550

5

EH 700

370

700

5

EH 800

400

720

5

Рис. 11. Контакторы двигателей серии EH

Таблица 13.2. Перегрузочные термореле

Термореле

Контакторы

Диапазон уставки тока, А

T 200 DU

EH 145

EH 175

EH 210

80¸200

T 450 DU

EH 175

EH 210

EH 260

EH 300

EH 370

130¸400

T 900 DU

EH 370

EH 550

EH 700

EH 800

265¸850

Таблица 13.3. Блоки реле времени (пневматические)

Контактор

Реле

Диапазон задержек

EH 175¸EH 800

TP 40 D

TP 180 D

с пневмозадержкой притяжения (синяя ручка)

· 0,1¸40 с

· 10¸180 с

TP 40 I

TP 40 I

с пневмозадержкой отпадания (черная ручка)

· 0,1¸40 с

· 10¸180 с

Похожие документы

22 апреля 2019 г.
Пускатели электромагнитные серии ПМ16
Пускатели электромагнитные серии ПМ16 предназначены для использования в схемах управления электроприводами: для пуска и остановки трехфазных асинхронных электродвигателей в электрической сети с номинальным напряжением 0,4 и 0,66 кв переменного тока частоты 50 гц, а также могут быть использованы для включения и отключения других электроустановок.

22 апреля 2019 г.
Пускатели электромагнитные серии ПМЛ
Пускатели электромагнитные серии ПМЛ предназначены для дистанционного пуска и остановки асинхронных электродвигателей с короткозамкнутым ротором, а также для коммутации тепловой нагрузки и осветительных сетей в цепях напряжением до 660 В частотой 50 Гц. Пускатели в комплекте с тепловым реле серий РТЛ-М2 выполняют функцию управления и защиты электрооборудования от перегрузок.

18 августа 2010 г.
Кнопка управления модульная серии КМУ11
Кнопки управления модульные типа КМУ-11 предназначены для оперативного управления магнитными пускателями (контакторами), реле автоматики и другим технологическим оборудованием в электрических цепях переменного тока напряжением до 230 В.

6 августа 2009 г.
Пускатели электромагнитные серии ПМ 12-040
Пускатели электромагнитные серии ПМ 12-04 предназначены для работы в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором до 660 В переменного тока частоты 50 и 60 Гц.

23 апреля 2019 г.
Переключатели серии ВК21
Переключатели предназначены для коммутации электрических цепей переменного тока частотой 50 Гц напряжением до 660 В и постоянного тока напряжением до 400 В. Используются в пультах управления и электрошкафах подвижных и стационарных электроустановок в промышленном оборудовании и на объектах электроэнергетики. Переключатели соответствуют требованиям ГОСТ 25247-82.

Принцип действия

Контакторы являются «прямоходовыми» малогабаритными изделиями. Корпус контакторов состоит из основания и головки, изготовленных из литьевой термостойкой пластмассы. В основании расположена нижняя часть сердечника Ш – образной магнитной системы с катушкой управления. В головке находится верхняя часть магнитной системы с жестко прикрепленной к ней траверсой с подпружиненными подвижными «мостиковыми» контактами.

READ  Ups

Эта конструкция может свободно перемещаться в головке по направляющим. На головке закреплены вводные и выводные зажимы силовых цепей и свободных контактов. При сборке между основанием и головкой устанавливают специальную «возвратную» спиральную пружину, под действием которой подвижная часть магнитной системы фиксируется в верхнем положении, а силовые контакты — в разомкнутом состоянии.

При подаче на катушку управления соответствующего напряжения, под действием электромагнитной индукции магнитная система смыкается, преодолевая противодействие возвратной пружины. Происходит замыкание мостиков силовых цепей и изменение положения в цепях свободных контактов.

Для исключения «дребезга» магнитной системы при питании катушки управления переменным током, подвижная часть снабжена короткозамкнутыми кольцами, запрессованными в пазы крайних стержней, «затягивающими» процесс перемагничивания в сердечнике.

Комплектность

При покупке в комплекте с магнитным пускателем ПМ-12 идут паспорт, сертификат (1 на партию) и руководство по эксплуатации. Однако часто этого недостаточно. Для расширения функционала пускателей дополнительно можно приобрести следующие периферийные устройства:

  • Тепловое реле. Как правило, служит для защиты от перегрузки электрических двигателей. Данное устройство устанавливается на силовые контакты пускателя. При превышении максимально допустимого значения тока оно автоматически отключит потребителя от сети.
  • Дополнительные силовые или блокировочные контакты. Устанавливаются на корпус. Их задача – увеличение количества контактов пускателя. Например, в случае, когда вместе с включением основного потребителя одновременно должно срабатывать что-то ещё. Дополнительные контакты имеют механическую связь с подвижными элементами магнитного пускателя.

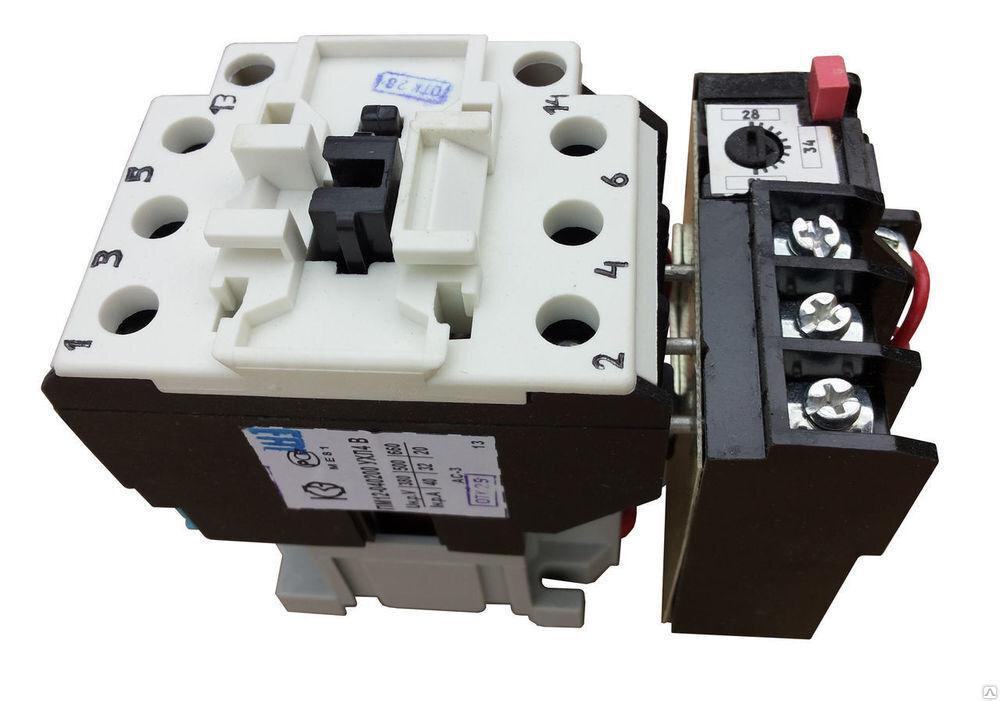

Пускатель ПМ-12 с тепловым реле

Расшифровка магнитных пускателей серии ПМЕ

Определить, какие у ПМЕ 211 характеристики, можно по его маркировке. Её задача – уместить как можно больше полезной информации о нём в минимальном количестве символов. Таким образом можно существенно сэкономить размер записи.

В маркировке магнитных пускателей первые символы обозначают серию изделия. Три последующих числа определяют величину пускателя (1), его класс пыле,- и влагозащищённости (2) и указывают на наличие дополнительных конструктивных элементов (3). Следующие символы (под №4) сообщают о климатическом исполнении пускателя и условиях, необходимых для его корректной работы. Последняя буква – класс износоустойчивости (низкий, средний или высокий)

Важно! Пускатель обладает ограниченным ресурсом циклов включения и отключения. Это учитывается при проектировке электрических схем

По возможности, количество переключений за единицу времени делается минимальным.

Расшифровка маркировки ПМЕ-211

Особенности подключения пускателей ПМЕ-211

Любой контактор или магнитный пускатель, в т.ч. ПМЕ211, следует использовать, исходя из тех характеристик, на которые он рассчитан. К основным из них относятся управляющее напряжение и ток. На этом однако требования не заканчиваются.

Условия работы магнитного пускателя должны удовлетворять требованиям «Правил технической эксплуатации электроустановок потребителем». Регламентируется даже высота над уровнем моря. В штатном режиме она не должна превышать 2 000 м. При высотах от 2 до 4,3 км рабочий ток должен быть ограничен на 10 %. При этом магнитный пускатель ПМЕ211 крепится на вертикальной поверхности с максимальным отклонением от этого положения не более 90°. Его контактные разъёмы должны быть чистыми и иметь характерный металлический блеск.

В момент срабатывания магнитного пускателя по всему его объёму проходит механический импульс. Вызвано это «ударом» его контактов и половин магнитопровода. Поэтому такое устройство подвержено воздействию вибрации. По этой причине к магнитному пускателю желательно подключать гибкие монтажные провода в мягкой изоляции. Жёсткие монолитные сравнительно быстро отламываются. Осложняет ситуацию и то, что место такого обрыва, как правило, скрыто под изоляцией и не просматривается визуально.

Характеристики ПМ-12

Правильность и надёжность работы пускателя напрямую зависят от того, способен ли он выполнять поставленную перед ним задачу. Поэтому такое устройство подбирается под конкретного потребителя и с учётом условий эксплуатации. Если пускатель окажется недостаточно мощным, то он быстро выйдет из строя. Вероятно, это случится со спецэффектами вроде искр и дыма. Это, в свою очередь, чревато пожаром. Если мощность пускателя слишком большая, то ничего страшного не произойдёт. Однако второй вариант экономически нецелесообразен.

Линейка ПМ-12 включает в себя ряд различных по величине пускателей. К их важнейшим параметрам относятся:

  1. номинальный ток;
  2. напряжение срабатывания катушки управления;
  3. тип и количество контактов;
  4. степень защиты;
  5. коммутируемое напряжение;
  6. количество рабочих циклов.

Номинальный ток пускателя ПМ-12

Данная величина указывает на то, какой ток может включать и выключать электромагнитный пускатель. При этом он должен сохранять свою целостность, не перегреваться и длительно оставаться в полностью работоспособном состоянии. Номинальный ток – это наиболее важная из всех характеристик пускателя. Он измеряется в амперах (А) и напрямую зависит от мощности потребителя. Чем она выше, тем больше ток.

Магнитные пускатели ПМ-12 производятся на номинальные токи: 10, 25, 32, 40, 63, 100, 125, 160 и 250 А. При этом они всегда подбираются с запасом. Т.е., если потребитель берёт ток в 70 ампер, то пускатель берётся следующий из линейки – на 100 А. Больше можно, меньше нельзя.

Напряжения катушки управления

Для того чтобы пускатель сработал и замкнул свои силовые контакты (включил нагрузку), на его втягивающую катушку подаётся управляющее напряжение. Оно измеряется в вольтах (В). Так же, как и предыдущий параметр, оно может сильно разниться. Для пускателей ПМ-12 характерен широкий диапазон управляющих напряжений: 24, 36, 40, 48, 110, 127, 220, 240, 230, 380, 400, 415, 440, 500 и 660 В. Частота переменного тока при этом должна составлять 50-60 Гц.

Дополнительная информация. На самой катушке часто можно увидеть напряжение, на которое она рассчитана, и её количество витков. При необходимости возможна её перемотка на любой другой вольтаж.

READ  Маркировка конденсаторов

Виды контактов ПМ-12

В базовой комплектации магнитный пускатель имеет 2 контакта втягивающей катушки и 4 – для коммутируемых цепей. Эти 4 включают в себя 3 силовых и 1 блокировочный. Последний ещё называют подхватом, вспомогательным или слаботочным контактом. Силовые подключаются с одной стороны к источнику питания, с другой – к потребителю. Через них проходит основная электрическая мощность. Блокировочные контакты не предназначены для больших токов. Их применяют для цепей управления и индикации. Например, когда вместе с включением двигателя должна загореться лампочка на панели управления, показывающая оператору, что агрегат включен и находится под напряжением.

Степень защиты

Нередки случаи, когда пускателям приходится работать в крайне агрессивных условиях. Пыль, осадки и влага из воздуха могут быстро вывести это устройство из строя. Пускатели оснащены защитой от воздействия окружающей среды. Они производятся как в открытой версии (класс защиты IP00 и IP20), так и в относительно герметичной – IP40, IP54. Данные кодировки указывают на возможность использования оборудования в тех или иных условиях. Например, степень IP54 для пускателя ПМ-12 означает, что он защищён от попадания большей части пыли, и ему нестрашны брызги воды.

ПМ-12 в исполнении IP54

Отличие магнитного пускателя ПМ-12 от контакторов

Магнитные пускатели и контакторы весьма схожи по своему назначению и принципу работы. И то, и другое устройство предназначено для коммутации больших токов, в обоих используются электромагнитные приводы, и имеются дополнительные слаботочные контакты. Однако между этими приборами есть отличия.

На магнитные пускатели возможна установка огромного множества дополнительных периферийных устройств. Строение контактора подобных модернизаций не подразумевает.

В магнитном пускателе токоведущие части находятся внутри корпуса, т.е. под крышкой. Контакторы имеют более открытое исполнение и всегда, из соображений безопасности, устанавливаются в закрытых шкафах и помещениях без доступа посторонних лиц.

Контакторы применяются только для коммутации больших токов до 1600 А. Пускатели возможно использовать как в силовых цепях, так и в слаботочке. Если самый маломощный ПМ-12 работает с токами до 10 А, то контакторы на такое скромное значение просто не выпускаются.

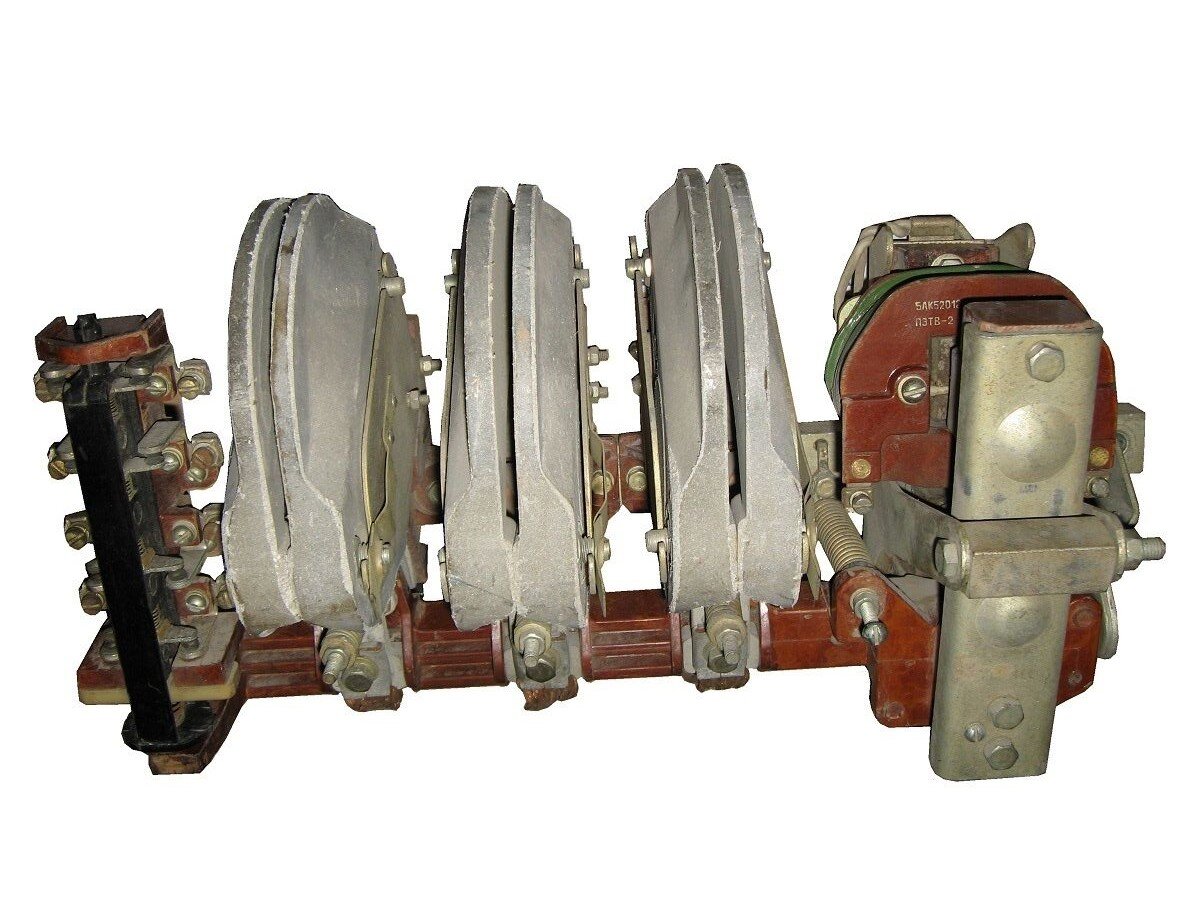

Контактор на 250 А

При кажущейся на первый взгляд простоте, магнитный пускатель ПМ-12 обладает рядом технических характеристик. От правильности их понимания зависит надёжность работы электрооборудования.

Назначение магнитных пускателей ПМ-12

Магнитный пускатель ПМ12 предназначен для включения и отключения мощных электрических нагрузок. Как правило, это трёхфазные асинхронные двигатели станков, вентиляторов или насосов. Нередки случаи, когда с их помощью коммутируют и трубчатые электронагреватели (ТЭНы) или маломощные трёхфазные трансформаторы.

Подключив два пускателя пм-12 по специальной схеме, можно добиться реверсивной работы двигателя. Т.е., если включен первый, то привод вращается в одну сторону. Если второй – то в другую. Это необходимо в подавляющем большинстве станков, где от направления движения зависит правильность производственного процесса. Используется и в лифтах, кабина которых должна перемещаться как вверх, так и вниз.

Установка магнитного пускателя ПМ-12

Перед установкой пускателя производится его внешний осмотр на предмет трещин, сколов и прочих повреждений корпуса. Затем проверяется соответствие его характеристик и будущих условий эксплуатации, т.е. подходит ли пускатель по напряжению управления, максимальному току и прочим параметрам. Нелишним будет убедиться в правильности работы механики: нет ли залипаний, ненормальных звуков или хруста.

Пускатель устанавливается на вертикальную поверхность. Производитель не рекомендует отклоняться от этого положения более, чем на 15°. Однако на практике бывают случаи, когда пускатели устанавливается и на горизонтальную поверхность. Сам крепёж осуществляется с помощью винтов. Отверстия под них имеются в нижней части ПМ-12. Для пускателей с номинальным током от 10 до 100 А возможна установка на DIN-рейку с шагом 35 мм.

Важно! При вводе в эксплуатацию бывших в использовании пускателей проверяется переходное сопротивление их контактов. В идеале оно должно составлять 0 Ом

В реальности такое значение невозможно. Если измерительный прибор показывает большее значение сопротивления, то такой пускатель непригоден для работы и требует ревизии.

Пускатели магнитные серии ПМ12-100 (аналог ПМА-5000)

· Номинальный ток: 100 А.

· Напряжение катушек: 110, 220, 380 В; 50 Гц.

№ п/п

Тип

Исполнение

1.

ПМ12-100150 (ПМА-5102)

Открытый, нереверсивный, без реле, 1Р00

2.

ПМ12-100250 (ПМА-5202)

Открытый, нереверсивный, с реле, 1Р00

3.

ПМ12-100140 (ПМА-5112)

Закрытый, нереверсивный, без реле, 1Р40

4.

ПМ12-100240 (ПМА-5212)

Закрытый, нереверсивный, с реле, 1Р40

5.

ПМ12-100110 (ПМА-5122)

Закрытый, нереверсивный, без реле, 1Р54

6.

ПМ12-100210 (ПМА-5222)

Закрытый, нереверсивный, с реле, 1Р54

7.

ПМ12-100160 (ПМА-5132)

Закрытый, нереверсивный, без реле, 1Р40, с кнопками

8.

ПМ12-100260 (ПМА-5232)

Закрытый, нереверсивный, с реле, 1Р40, с кнопками

9.

ПМ12-100120 (ПМА-5142)

Закрытый, нереверсивный, без реле, 1Р54, с кнопками

10.

ПМ12-100220 (ПМА-5242)

Закрытый, нереверсивный, с реле, 1Р54, с кнопками

11.

ПМ12-100500 (ПМА-5502)

Открытый, реверсивный, без реле, 1Р00

12.

ПМ12-100600 (ПМА-5602)

Открытый, реверсивный, с реле, 1Р00

13.

ПМ12-100540 (ПМА-5512)

Закрытый, реверсивный, без реле, 1Р40

14.

ПМ12-100640 (ПМА-5612)

Закрытый, реверсивный, с реле, 1Р40

15.

ПМ12-100510 (ПМА-5522)

Закрытый, реверсивный, без реле, 1Р54

16.

ПМ12-100610 (ПМА-5622)

Закрытый, реверсивный, с реле, 1Р54

Реверсивная схема подключения электродвигателя через пускатели

В некоторых случаях необходимо обеспечить вращение двигателя в обе стороны. Например, для работы лебедки, в некоторых других случаях. Изменение направления вращения происходят за счет переброса фаз — при подключении одного из пускателей две фазы надо поменять местами (например, фазы B и C). Схема состоит из двух одинаковых пускателей и кнопочного блока, который включает общую кнопку «Стоп» и две кнопки «Назад» и «Вперед».

Реверсивная схема подключения трехфазного двигателя через магнитные пускатели

Для повышения безопасности добавлено тепловое реле, через которое проходят две фазы, третья подается напрямую, так как защиты по двум более чем достаточно.

Пускатели могут быть с катушкой на 380 В или на 220 В (указано в характеристиках на крышке). В случае если это 220 В, на контакты катушки подается одна из фаз (любая), а на второй подается «ноль» со щитка. Если катушка на 380 В, на нее подаются две любые фазы.

Также обратите внимание, что провод от кнопки включения (вправо или влево) подается не сразу на катушку, а через постоянно замкнутые контакты другого пускателя. Рядом с катушкой  пускателей изображены контакты KM1 и KM2

Таким образом реализуется электрическая блокировка, которая не дает одновременно подать питание на два контактора.

Магнитный пускатель с установленной на нем контактной приставкой

Так как нормально замкнутые контакты есть не во всех пускателях, можно их взять, установив дополнительный блок с контактами, который называют еще контактной приставкой. Эта приставка защелкивается в специальные держатели, ее контактные группы работают вместе с группами основного корпуса.

На следующем видео реализована схема подключения магнитного пускателя с реверсом на старом стенде с использованием старого оборудования, но общий порядок действий понятен.

Технические характеристики

Соответствуют стандартам ГОСТ Р 50030.4.1-2002, ТУ 2007 ИШЖТ.644636.008 ТУ
Номинальное напряжение по изоляции, В 660
Номинальный ток пускателей вспомогательной цепи, А 10
Номинальный ток пускателей главной цепи, А 100 160 250
Номинальное рабочее напряжение Uн, B 380; 660
Номинальное напряжение включающих катушек, В: перем. тока частоты 50 Гц 24; 36; 40; 42; 48; 110; 127; 220; 380; 440; 660
перем. тока частоты 60 Гц 24; 36; 48; 110; 220; 380; 440
Номинальная коммутируемая мощность по АС-3, кВт 380 В 45 90 132
660 В 45 90 132
Механическая износостойкость Общий ресурс для исполнений по износостойкости, млн. циклов 1,2 1,2 1,0
Коммутационная износостойкость Общий ресурс для исполнений по износостойкости, млн. циклов 0,8 0,8 0,7
Степень защиты IPOO, IP2O по ГОСТ 14254-96

Преимущества

  • Компактная конструкция, занимающая мало места, но обеспечивающая управление большими мощностями.
  • Удобство для проведения профилактики и ремонта без отсоединения проводников.
  • Широкая номенклатура катушек управления на разные напряжения.
  • Наличие дополнительных аксессуаров для расширения функциональных возможностей контакторов в эксплуатации.
  • Возможность создания реверсивного исполнения.
  • Возможность обеспечения защиты от перегрузки управляемого объекта с помощью электротеплового реле (пускатель магнитный), в том числе, в отдельной герметичной оболочке.
  • Поставка в индивидуальной и групповой упаковке.

Устройство и принцип работы ПМ-12

В нижней части пускателя ПМ-12 располагается втягивающая катушка (6). При подаче на неё управляющего напряжения она возбуждает переменное электромагнитное поле. Оно притягивает подвижную часть магнитопровода (5) к неподвижной (7). Это движение передаётся стойке (4). На ней расположены подвижные контакты (2) и их крепления (1). Весь процесс длиться менее 1 секунды и сопровождается характерным щелчком. По нему можно судить о работоспособности катушки управления. На завершающем этапе включения подвижные контакты (2) и неподвижные (3) замыкаются (или размыкаются) между собой. С этого момента считается, что контактор ПМ12 включен. На боковой стороне расположены блокировочные контакты (8). Они замыкаются (или размыкаются) одновременно с основными (2, 3).

Строение пускателя ПМ-12

Обратите внимание! Контакты мощных пускателей изготавливаются из серебра высокой пробы или имеют аналогичное напыление. Недобросовестные электромонтёры часто воруют их

При использовании б/у пускателя важно убедиться в наличии этих контактов, особенно, если прибор мог попасть в руки посторонних лиц

Назначение

Пускатели электромагнитные серии ПМ12 предназначены для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором. Применяются в основном в стационарных установках в качестве комплектующих изделий в схемах управления электроприводами в цепях переменного тока напряжением до 660 В частотой 50 и 60 Гц максимальной мощностью до 75 или 90 кВт при напряжении 380 В, 90 или 100 кВт при напряжении 500 В, 100 или 110 кВт при напряжении 660 В для ПМ12-160. Пускатели осуществляют защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.

Устройство магнитного пускателя ПМЕ-211

Основным элементом конструкции пускателя ПМЕ211 является втягивающая катушка. Она намотана медным проводом в эмалированной изоляции. Сейчас ее каркас изготавливают из пластика. Во времена СССР использовали карболит.

Катушка установлена на неподвижный Ш-образный магнитопровод. Сверху к ней прилегает уже подвижная его часть. При подаче на катушку напряжения эти две половинки притягиваются друг к другу, приводя весь механизм в действие. В случае отключения питания пружина вновь откидывает подвижную часть магнитопровода в исходное состояние. Это движение с помощью механической связи передаётся силовым и вспомогательным контактам прибора.

При срабатывании пускатель издаёт характерный для таких устройств щелчок. В этот момент происходит переключение состояния его контактов. Те из них, что в состоянии покоя разомкнуты, замыкаются. В зависимости от модификации возможен и другой тип контактов. Изначально они находятся в замкнутом состоянии, но при срабатывании пускателя ПМЕ211  размыкаются.

Дополнительная информация. Для проверки целостности провода управляющей катушки можно воспользоваться омметром. В случае его отсутствия подойдёт мультиметр в режиме диодной прозвонки. Исправная всегда будет иметь некоторое сопротивление. Оно лежит в пределах от десятков до тысяч ом и зависит от параметров намоточного провода.
