Как сделать заземление в частном доме: виды контуров и инструкция по монтажу

В каких случаях необходимо проверять контур заземления?

Если Вы выполняете устройство заземления в частном доме или на даче, то проверку можно выполнить и обычной контрольной лампочкой (как было описано выше), если же Вас необходимо вводить объект в эксплуатацию, легализировать изменение в схеме электроснабжения или же заключать договор на электроснабжения со специализированной организацией, тогда вам будет необходим протокол испытания контура заземления.

Данный документ имеет право выдать только сертифицированная лаборатория, которая выполнит замеры. При этом подрядная организация, которая выполняла монтаж контура заземления обязана предоставить Вам паспорт на контур заземления с актами на скрытые работы.

Как сделать контур заземления для частного дома своими руками

Наиболее популярной схемой устройства защитного контура на сегодняшний день является схема треугольника. Она выполнена путём соединения металлической полосой трёх зарытых в грунт штырей. Такая схема отличается повышенной надёжностью. При обрыве или повреждении стальной соединяющей полосы с одной стороны, контур продолжит функционирование благодаря контакту с другой стороны.

Схема «треугольник»

Для изготовления и монтажа контура заземления понадобятся следующие материалы и инструмент:

Материалы:

  • стальной уголок 50–70мм, h=4мм, 3 шт. длина одного уголка не менее 2 метров;
  • стальная полоса 50–70 мм, h=4мм, 4 м. для соединения штырей из уголка;
  • стальная полоса 30 мм, h=4мм. для электрической связи заземляющего контура и вводного щитка здания. Длина зависит от местных условий;
  • электроды 3мм.

Инструмент:

  • лопата, лом, землеройный бур для обустройства ямок в грунте;
  • болгарка для нарезания металлических заготовок;
  • слесарный инструмент (молоток, кувалда, напильник, отвёртка, струбцина) для обработки и монтажа заготовок;
  • сварочный аппарат;
  • мерительный инструмент (рулетка, угольник) для разметки заготовок;

При работе по заготовке уголка, один торец лучше срезать под острым углом. Такой уголок будет проще забивать в грунт.

Штыри для заземляющего контура

Рассмотрим процесс монтажа контура заземления поэтапно.

  1. Заготвка металлических штырей и полосы, согласно необходимых размеров.

  2. Подготовка ямы для металлоконструкции контура заземления. Глубина не менее 0.5 метра.

  3. Забивание штырей в грунт. Забивать штыри следует на глубину не менее 3 метров. Для их соединения полосой достаточно оставить 200 — 250 мм.

  4. Соединение штырей заземлителя стальной полосой методом сварки.

  5. Завершающий этап. Вывод металлической полосы к зданию. Обустройство места электрического соединения с электрической сетью постройки.

На этом работа по монтажу контура заземления завершена. Далее следует процесс его подключения к питающей сети частного дома.

После подключения контура к РЕ проводнику электрической сети, следует выполнить испытание работоспособности контура. Для этого используют специальные электроизмерительные приборы. Такое оборудование достаточно дорогостоящее. Поэтому используют более упрощённый вариант проверки работоспособности контура.

Такой способ осуществляется за счёт подключения в сеть лампы накаливания (100 Вт) следующим образом: фазный провод помещается на фазный контакт розаетки, а нулевой провод — непосредственно на конструкцию контура

При этом нужно обратить внимание на интенсивность работы лампы. Яркий свет свидетельствует о правильной работе контура

Тусклый, о некачественном контакте в местах соединения металлических элементов контура. В этом случае соединения следует усилить дополнительным сварочным швом.

Использование лампы накаливания

Виды контуров заземления

Земля в состоянии «принять» практически любое количество электроэнергии. Но для этого необходимо не только знать, как заземлить, но и понимать величину параметров элементов системы. Внутренний контур дома принимает нагрузку первым. Затем ток устремляется к электродам, закопанным в грунт. Они в свою очередь должны быть правильно размещены и соединены. Тогда «уход» тока будет мгновенным, а значит, быттехника не успеет перегореть, и взрослые, дети и питомцы не станут жертвой поражения электричеством.

Треугольник – замкнутый контур

В данном случае отвод тока реализуется при помощи трех штырей. Их жестко соединяют железными полосами, которые становятся ребрами равнобедренного треугольника. До того, как заземлить дом таким способом, необходимо разобраться в геометрических пропорциях. Действуют следующие правила:

  1. Количество штырей, полос – по три.
  2. Штыри монтируются в углах треугольника.
  3. Длина каждой полосы равна длине прута.
  4. Минимальное заглубление всей конструкции – о,5 м.

Конструкцию собирают до монтажа заземления на поверхности. Самое надежное соединение – сварное. Шина изготавливается из полосы достаточного сечения.

Линейный

В данном случае также используют три электрода, которые вбивают в землю. Точки размещения формируют прямую линию или полукруг. Общие габариты достаточно большие, и такой способ применяют на участках достаточной площади. Расстояние между штырями должна быть равна заглублению или превышать его в полтора раза. Часто спрашивают, как заземлить здание, если в нем несколько квартир? Нужно просто увеличить число электродов. Главное выдержать расстояние между ними.

Размещать их можно в форме треугольника, квадрата, прямоугольника, круга. Основное преимущество данной типа заземлителя – надежность. Все штыри соединяются между собой полосой. Со временем под действием грунтовых и паводковых вод, металл поддается коррозии. С годами возможен разрыв связей между электродами. Но система все равно будет функционировать, пока шина остается подсоединенной к конструкции. Однако отсоединенный участок больше не работает, и для ремонта придется раскапывать участок и менять элементы, устранят разрыв, счаливать связи.

Что входит в комплект контура заземления

С целью создания контура заземления следует приобрести предметы, которые входят в состав. В первую очередь это уголки, сделанные из металла. Они и будут вертикальными заземлителями, размер их должен быть 50х50 мм, длинна 2-3 метра.

Можно выполнить заземлители также из штырей или металлических водопроводных труб. Но, ни в коем случае нельзя использовать арматуру. Она обладает плохой проводимостью и быстро может сгнить. Также потребуется стальная лента, которая посредством сварки, присоединяется к вертикальным заземлителям.

Следующим элементом, входящим в комплект контура, будет проволока. Диаметр ее должен соответствовать показателю 8-10мм. Она будет соединять контур заземления и электрический щит. Соединяться они будут при помощи болтов М6 и М8, которые тоже необходимо приобрести.

Вертикальный заземлитель

При неосуществимости применения естественных заземлителей в силу некоторых причин, необходимо сконструировать искусственные заземлители – горизонтальные или вертикальные. Высота вертикальных заземлителей разрабатывается индивидуально, для каждого защищаемого объекта, но не должна быть меньше одного метра. При этом верх электрода должен быть углублен в грунт не менее чем на 0,5 метра.

Горизонтальный заземлитель

Горизонтальные электроды зачастую применяются для соединения вертикальных заземлителей. Однако также могут выступить в роли заземлителей самостоятельно. Заглублять их нужно, как и вертикальные как минимум на полметра. В местах подсоединения к электрооборудованию на входе в помещения, а также в районах с вечной мерзлотой, глубина может быть меньше. Но стоит помнить, что именно от глубины зависит эффективность защищающей конструкции.

Данный вид электродов необходимо класть на дно специально выкопанной траншеи. Если вблизи контура заземления расположены подземные конструкции и другие сооружения, которые способны нанести механические повреждения, такие заземлители необходимо ограждать посредством металлических труб.

Установку заземлителей, идущих согласно схеме параллельно трубопроводам или подземным кабелям, рекомендуется производить на дистанции не менее чем на 30 сантиметров. В случае если такое соседство идет на пересечении, расстояние должно быть не меньше 10 сантиметров.

READ  Подробная инструкция как поменять выключатель

Траншея для таких типов наполняется сперва однородным грунтом, не имеющим посторонних примесей на 20 сантиметров. Затем почвой, которая находится в данной местности.

Из чего состоит заземление

  1. Внешний контур заземления. Располагается за пределами помещений, непосредственно в грунте. Представляет собой пространственную конструкцию из электродов (заземлителей), соединенных между собой неразделимым проводником.
  2. Внутренний контур заземления. Токопроводящая шина, размещенная внутри здания. Охватывает периметр каждого помещения. К этому устройству подсоединяются все электроустановки. Вместо внутреннего контура может быть установлен щиток заземления.
  3. Заземляющие проводники. Соединительные линии, предназначенные для подключения электроустановок непосредственно к заземлителю, или внутреннему контуру заземления.

Рассмотри эти компоненты подробнее.

Внешний, или наружный контур

Монтаж контура заземления зависит от внешних условий. Прежде чем начать расчет, и выполнить проектный чертеж, необходимо знать параметры грунта, в котором будут установлены заземлители. Если вы сами строили дом, эти характеристики известны. В противном случае лучше вызвать геодезистов, для получения заключения по грунту.

Какие бывают грунты, и как они влияют на качество заземления? Примерное удельное сопротивление каждого типа грунта. Чем оно ниже, тем лучше проводимость.

  • Глина пластичная, торф = 20–30 Ωм·м
  • Суглинок пластичный, зольные грунты, пепел, классическая садовая земля = 30–40 Ом·м
  • Чернозем, глинистые сланцы, полутвердая глина = 50–60 Ом·м

Это лучшая среда для того, чтобы установить наружный контур заземления. Сопротивление растекания тока будет достаточно низким даже при малом содержании влаги. А в этих грунтах естественная влажность обычно выше среднего.

Полутвердый суглинок, смесь глины и песка, влажная супесь — 100–150 Ом·м

Сопротивление немного выше, но при нормальной влажности параметры заземления не выйдут за нормативы. Если в регионе установки установится продолжительная сухая погода, необходимо принимать меры к принудительному увлажнению мест установки заземлителей.

Глинистый гравий, супесок, влажный (постоянно) песок = 300–500 Ом·м

Гравий, скала, сухой песок – даже при высокой общей влажности, заземление в такой почве будет неэффективным. Для соблюдения нормативов, придется устанавливать глубинные заземлители.

Многие владельцы объектов, экономя «на спичках», просто не понимают, для чего нужен контур заземления. Его задача при соединении фазы с землей обеспечить максимальную величину тока короткого замыкания. Только в этом случае быстро сработают устройства защитного отключения. Этого невозможно достичь, если сопротивление растекания тока будет высоким.

Определившись с грунтом, вы сможете выбрать тип, и самое главное — размер заземлителей. Предварительный расчет параметров можно выполнить по формуле:

Расчет приведен для вертикально установленных заземлителей.

Расшифровка величин формулы:

  • R0 — полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
  • Рэкв — удельное сопротивление грунта, см. информацию выше.
  • L — общая длина каждого электрода в контуре.
  • d — диаметр электрода (если сечение круглое).
  • Т — вычисленное расстояние от центра электрода до поверхности земли.

Задавая известные данные, а также меняя соотношение величин, вы должны добиться значения для одного электрода порядка 30 Ом.

Если установка вертикальных заземлителей невозможна (по причине качества грунта), можно рассчитать величину сопротивления горизонтальных заземлителей.

Поэтому лучше потратить больше времени на забивание вертикальных стержней, чем следить за барометром и влажностью воздуха.

И все же приводим формулу расчета горизонтальных заземлителей.

Соответственно, расшифровка дополнительных величин:

  • Rв — полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
  • b — ширина электрода — заземлителя.
  • ψ — коэффициент, зависящий от погодного сезона. Данные можно взять в таблице:

ɳГ — так называемый коэффициент спроса горизонтально расположенных электродов. Не вдаваясь в подробности, получаем цифры из таблицы на иллюстрации:

Предварительный расчет сопротивления необходим не только для правильного планирования закупок материала: хотя будет обидно, если вам не хватит для завершения работ, пары метров электрода, а до магазина несколько десятков километров. Более-менее аккуратно оформленный план, расчеты и чертежи, пригодятся для решения бюрократических вопросов: при подписании документов о приемке объекта, или составлении ТУ с компанией энергосбыта.

Разумеется, никакой инженер не подпишет бумаги только на основании пусть и красиво исполненных чертежей. Будут произведены замеры сопротивления растекания.

Установка контура заземления

Цифровой измеритель мощности, тока, амперметр, напряжения и энергии в электросети с ЖК дисплеем

Согласно классическому порядку монтажа контура заземления, сначала выполняются подготовительные работы, затем осуществляют непосредственно установку устройства и измеряют сопротивление.

Подготовка к монтажу

Для монтажа необходимо подготовить инструменты:

  • лопату;
  • болгарку или ножовку по металлу;
  • сварочный инвертор;
  • перфоратор;
  • гаечные ключи на 8, 10;
  • измерители тока, напряжения, сопротивления.

Подготовка к заземлению в частном доме

Из материалов потребуются:

  • Уголки, изготовленные из стойкой к коррозии стали, 40×40×4/50×50×5 см и длиной не менее 2,5 м. Или стальные круглые стержни диаметром 20 мм.
  • Три металлических полосы длиной 250 см, шириной от 40 до 60 мм и толщиной в районе 5 мм. Чем больше расстояние между электродами, тем лучше растекание токов, так как электромагнитные поля меньше взаимодействуют друг с другом. В идеале расстояние между электродами должно соответствовать их длине или увеличиваться кратно этому параметру.
  • Полоса из нержавеющей стали для соединения контура с фундаментом 40×4 или 50×5 мм или силовой кабель.
  • Болты М8, М10.
  • Токопроводник из меди.

Монтаж защитного устройства

Земельная подготовка к прокладке контура заземления

Первым шагом делают траншеи глубиной порядка 80 см под контур заземления и полосу, соединяющую систему с фундаментом. Конфигурация траншей должна соответствовать форме контура заземления. В данном случае выполняется заземление в виде треугольника со сторонами размером по 2,5 м каждая.

Металлические уголки стоит заострить, чтобы они легче входили в грунт. Их вбивают в почву, а не выкапывают углубления. Электроды должны войти в грунт плотно. Перемычки приваривают к электродам. Обрабатывают сварные швы битумной мастикой для защиты от коррозии. Кабель по траншее подводят в дом, к электрощитку. Для этого с помощью болтов и гаек закрепляют на вертикальный заземлитель запакованный в концевой контакт кабель. Для этого используют шины из меди (10мм2), алюминия (16 мм2) или металла (75 мм2). Засыпают контур сначала песком, потом землей.

Замер сопротивления защитного устройства

Измерение сопротивления заземляющих устройств

Чтобы проконтролировать работоспособность устройства, рекомендуется замерить его сопротивление растеканию токов по всем правилам. Работы лучше выполнять зимой или летом, когда сопротивление грунта максимальное. За норму сопротивления защитного контура принимают показатели 15, 30, 60 Ом или 2, 4 и 8 Ом при измерении с естественными заземлителями и повторными заземлителями отходящих линий для сети 660-380, 380-220 или 220-127 В, соответственно.

Проверка сопротивления в контуре

Чтобы замерить заземление правильно, должны использоваться специальные измерительные устройства – «МС-08» или «МС-416» и пробные электроды. Методика такова:

  1. Потенциальный электрод размещают между контуром и домом на расстоянии не менее 20 м. Другой на прямой линии с первым и защитным устройством, на расстоянии не более 40 м.
  2. Подключив напряжение, измеряют сопротивление.
  3. Измерение заземления проводят несколько раз, постепенно приближая выносной электрод, но не ближе чем на 5 м.
READ  Техника безопасности в обращении с электрическим током

От чего зависит контур

Перед началом работы обязательно проводятся замеры и измерение сопротивления контура заземления. Этот показатель зависит от нескольких факторов, в частности:

  1. Состояние земельного настила;
  2. Глубина установки заземления;
  3. Качество грунта и его тип (глина, чернозем, песок и т.д.);
  4. Количества заземляющих групп и электродов в каждой группе;
  5. Материала электродов и его характеристик.

В идеале нужно расположить заземлительный контур в черноземе, глинистых грунтах и суглинках. Категорически запрещено монтировать электрическое сопротивление в каменных покровах или скалах, они также проводят ток, и сопротивление у данных материалов очень низкое.

Грунты для заземления

Работы по монтажу

Как проверить и зачем нужно выбирать наилучшее место? Данный пункт, является основополагающим, поскольку от выбора места зависит безопасность работы заземлительного контура. Обязательно условие, это монтаж электродов на том месте, где не будет никого.

Подготовка земли. На примере схемы треугольника (рис. 6).

Траншея выкапывается глубиной 50-80 см. Стороны треугольника длиной 1,0-1,5 м.

Вбиваются металлические стержни. Чтобы они легче входили в грунт, их рекомендуется заточить (рис. 7);

затем к верхушкам стержней привариваются соединительные пластины (рис. 8),

присоединение проводника к пластине через болт (рис. 9), и в самом конце засыпаем заземлительную конструкцию землей.

В конце необходимо сделать измерение заземления и проверить сопротивления всей цепи.

Принцип действия

По завершении рассмотрения вопроса о том, что такое защитное заземление, можно будет перейти к разъяснению, в чём заключается его принцип работы. Для понимания сути защитного действия ЗУ необходимо усвоить следующее:

  • Во-первых, при наличии прямого контакта с землей потенциал металлических частей любого работающего оборудования автоматически понижается до минимума (практически до нуля);
  • Во-вторых, при аварийном попадании на корпуса аппаратуры, приборов и других токопроводящих элементов высокого напряжения по электрической цепи в направлении к ЗУ начнёт стекать ток;
  • Для его растекания используются специальные приспособления, которые называются заземлителями;
  • Они оборудуются в грунте рядом с защищаемой конструкцией.

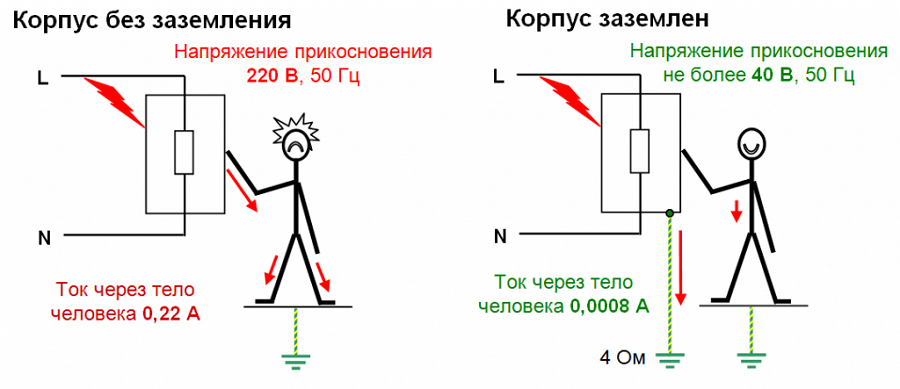

Для более чёткого понимания, для каких целей применяется защитное заземление, рассмотрим следующий рисунок.

Принцип работы ЗУ

Из него видно, что при наличии защитного заземления в ситуации, когда напряжение из рабочих цепей попало на корпус оборудования (вследствие износа изоляции, например) прикоснувшемуся к нему человеку ничего не угрожает. Дело в том, что попавшее на корпус напряжение сразу же снижается до безопасного значения, определяемого величиной тока стекания и сопротивлением самого заземлителя.

Важно! Из предложенного толкования следует вывод о том, что для повышения эффективности действия защитного заземления необходимо снизить сопротивление его конструкции до минимального значения. Данный вид защиты электроустановок находит широкое применение в 3-х фазных питающих сетях с действующим напряжением до 1000 Вольт, включённых по схеме с изолированной нейтралью

Описанный выше принцип также применяется в специальных защитных устройствах, обеспечивающих стекание природного заряда в землю (в молниеотводах)

Данный вид защиты электроустановок находит широкое применение в 3-х фазных питающих сетях с действующим напряжением до 1000 Вольт, включённых по схеме с изолированной нейтралью. Описанный выше принцип также применяется в специальных защитных устройствах, обеспечивающих стекание природного заряда в землю (в молниеотводах).

Проверка и оценка

После обязательно должно произвестись подключение и испытание контура заземления на сопротивляемость. Для этого подсоединяем к нему мультиметр в режиме оммерта, после чего подключаем все приборы в помещении к заземлению, и замеряем периодичность импульсов. Оптимальный показатель 60 импульсов в минуту.

Какие требования контуру заземления:

  1. Провода допускается выбирать больше, чем указано в нашей сравнительной таблице, но не меньше;
  2. Полоса, соединяющая электроды, должна быть изготовлена из легированной стали, устойчивой к коррозии;
  3. Обязательно производится окраска соединений (цвет подбирается согласно ГОСТ);

Смета составляется не только на сами материалы, расценки на типовой контур заземления учитывают и производящуюся работу, потому что в любом случае придется приглашать сотрудника электроснабжающей компании для оценки работы, он заполнит паспорт и выдаст протокол.

  • Арматура – 1500 рублей;
  • Стальная лента и её установка – 3000 рублей;
  • Окраска соединений – 300 рублей;
  • Первичная документация – 200 рублей;
  • Сварочные работы при подключении к котельной – 200 кВт (100 рублей);
  • Провода, которыми осуществляется прокладка заземления к проводке дома – 500 рублей;

Сроки, по которым создается контур типа КТП или ТП заземления – 3-5 дней. К монтажу нужно подходить очень ответственно, наденьте защитный костюм и диэлектрические перчатки, ри работе со сваркой используйте маску.

Работы по монтажу

Как проверить и зачем нужно выбирать наилучшее место? Данный пункт, является основополагающим, поскольку от выбора места зависит безопасность работы заземлительного контура. Обязательно условие, это монтаж электродов на том месте, где не будет никого.

Подготовка земли. На примере схемы треугольника (рис. 6).

Рис. 6 Подготовленные траншеи для схемы «треугольник».

Траншея выкапывается глубиной 50-80 см. Стороны треугольника длиной 1,0-1,5 м.

Монтирование сооружения:

Вбиваются металлические стержни. Чтобы они легче входили в грунт, их рекомендуется заточить (рис. 7);

Рис. 7 Стержни с заостренными концами.

затем к верхушкам стержней привариваются соединительные пластины (рис. 8),

Рис. 8 Заваренные верхушки стержней с пластинами.

присоединение проводника к пластине через болт (рис. 9), и в самом конце засыпаем заземлительную конструкцию землей.

Рис. 9 Соединение кабеля при помощи болта

В конце необходимо сделать измерение заземления и проверить сопротивления всей цепи.

Отличия между традиционным и штыревым заземлением

Традиционный контур заземления, который обычно монтируют самостоятельно, представляет из себя весьма громоздкую и трудоемкую подземную конструкцию.

Забивается несколько вертикальных электродов (уголок, труба, прут), между ними прокапывается траншея, и все они соединяются между собой горизонтальными связями (шиной или прутком).

Расстояние между вертикальными электродами должно быть не меньше их длины. Чем же плох такой способ?

Во-первых, мало кому охота перекапывать свой участок метровыми траншеями, а если территория оказалась уже облагорожена, то вообще возникает тупиковая ситуация. Кроме того, все эти ржавые металлические уголки, трубы и шины, находясь в земле, через несколько лет эксплуатации (буквально за 5-7 лет) начинают усиленно разрушаться.

Поэтому на сегодняшний день большую популярность получила другая система заземления, а именно — модульно штыревая или глубинная. Наиболее известные фирмы производители в наших краях Galmar и ZandZ.

Как известно, сопротивление заземляющего устройства зависит от:

типа грунта

времени года

глубины залегания электродов

Таким образом, если один электрод путем постепенного наращивания, забить на максимально возможную глубину, то можно получить идеальные показатели сопротивления. На этом принципе и работает глубинное заземление.

намного долговечнее

на порядок проще в монтаже

и при этом стоит уже не так дорого (можно найти комплекты порядка 5000 рублей)

Плюс ко всему этому, весь монтаж обходится без сварочных работ.

Именно необходимость сварки многих останавливает от самостоятельного выполнения данной работы. Либо нет аппарата, либо нет необходимых навыков.

Вот и приходится нанимать сторонних электриков.

Все заземление занимает место на территории вашего дома, буквально несколько квадратных сантиметров.

А еще его без проблем можно сделать прямо в подвале здания.

READ  Достоинства и недостатки гелевого аккумулятора

В среднем выходит, что в частном доме без котла для достижения требуемых 30 Ом, придется забить электрод общей длиной на 6-9 метров. Для дома с газовым отоплением (R=10 Ом) – на 9-15 метров.

Это усредненные показатели. Более точные данные всегда индивидуальны и напрямую зависят от региона, где вы проживаете, качества и состава грунта.

Если ваш дом построен на песке, однозначно покупайте 15-ти метровый комплект. Даже без наличия газового котла.

Расстояние трассы заземлителя от стены также регламентируется. В отличие от вводного кабеля оно должно быть не менее 1 метра.

Для подземного кабельного ввода этот показатель – 0,6м. Почему так, подробно читайте об этих и других требованиях в отдельной статье.

Видео описание

Про разницу между системами TN и TT – на видео:

Расшифровка аббревиатур

Первая буква говорит о способе заземления источника питания, вторая характеризует заземление потребителя.

  • T – источник (потребитель) заземлен;
  • I – токоведущие части источника изолированы от земли;
  • N – потребитель присоединен к точке заземления источника (занулен).
  • С – проводники N (нулевой рабочий) и РЕ (нулевой защитный) объединены в один общий проводник PEN;
  • S – функции проводников N и РЕ разделены.

Подвиды системы TN (TN-C, TN-S, TN-C-S) различаются по способу подключения проводников N и PE.


Системы заземления в сетях переменного тока Источник zen.yandex.uz

Система TN-C

В этом случае один проводник (N и PE объединены на всем протяжении электросети) исполняет как рабочие, так и защитные функции.

Такой способ организации системы повсеместно встречается в старом жилом фонде, он прост в исполнении и экономичен. Но отсутствие отдельного защитного заземления часто приводит к короткому замыканию при аварийной ситуации (скачках напряжения). По современным нормам, отраженным в требованиях ПУЭ, система заземления TN-C запрещена для новых построек. При этом нет обязательного требования модернизировать старые (если не делается капитальный ремонт).

Система TN-S

Здесь проводники N и PE разделены, напряжения на корпусах электроприборов не появляется. Система безопасна и хорошо защищает человека, домашнее электрооборудование и здание. Основной недостаток – высокая себестоимость обустройства.

Система TN-C-S

Комбинированная система. На выходе от источника питания проводники N и PE объединены в одном проводнике. На входе в здание добавляется защитный проводник PE.

При решении вопроса, какое заземление лучше для частного дома, следует обратиться к своду ПУЭ. Он рекомендует подсистему TN-C-S как основную для большинства потребителей; она проста в организации и надежнее других защищает от пожара вследствие короткого замыкания.


Отличия системы TN-C-S Источник keaz.ru

ПРАВИЛА И ПОРЯДОК МОНТАЖА

Работы выполняются в два этапа, чаще всего первым обустраивается внутренний контур. Внутри здания заземлению подлежат практически все металлические элементы, включая несущие каркасы, трубные коммуникации, вентиляционные каналы, корпуса распределительных устройств, трансформаторов и осветительных приборов.

Исключение делается для газовых, отопительных и подающих горячую воду труб, несущих тросов, свинцовых оболочек, железных дверей, съемных и подвижных деталей.

Металлические конструкции соединяются в единый внутренний контур с помощью проводников с нулевой фазой с жесткими требованиями к сечению и профилю. В частности, для этих целей используются стальные трубы с толщиной стенок от 2,5 мм, оцинкованная проволока с диаметром не менее 5,5 мм, уголки 3×10 мм и профиль с сечением от 25 мм2.

Места стыков проводников и поверхности металлических конструкций нуждаются в зачистке и выпрямлении, монтаж этих элементов в идеале осуществляется сварным способом.

Проводники укладываются строго по вертикали или горизонтали по отношению к строительным конструкциям, к общим правилам монтажа полос заземления относят:

  • обеспечение 10-50 см отступа от стен и 40-60 см – от пола (плотное примыкание допускается исключительно в сухих помещениях).
  • использование защитных кожухов или невозгораемых материалов при прокладке сквозь перекрытия и стены в помещениях повышенной влажностью или агрессивной средой;
  • фиксацию полос дюбелями с помощью строительного пистолета с шагом крепления не более 0,6-1 м;
  • обеспечение свободного доступа к магистралям для осмотра и обновления соединений.

Линию защищают от механических повреждений и коррозийных воздействий, монтаж в пол допускается лишь при проходе через двери и наличии соответствующих защитных кожухов. Розетки или электрические устройства подключаются к заземляющей магистрали напрямую (в том числе – с помощью болтов), исключительно параллельно.

С разводкой и устройством питающих линий разбираются заранее, правильный подход подразумевает использование трехжильного кабеля и специальных розеток с клеммой между гнездами.

При монтаже соединительной шины заземления используется проводник с сечением не ниже внешнего, отклонение от этого правила недопустимо. Шина выравнивает потенциалы подсоединяемых установок и обеспечивает вывод разных по мощности приборов на один общий защитный заземлитель.

Предусматривается как минимум два выхода от внутренней части на внешнюю, при прохождении соединения через стены наличие защитного кожуха, заполненного цементом или невозгораемыми материалами, обязательно.

2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Монтаж ревизионного колодца и вывод заземления наружу

При достижении нормируемого сопротивления, на последнем отрезке устанавливается сжим для подключения проводника заземления или шины.

Данное место защищается ревизионным колодцем. Это может быть как заводская конструкция, так и самодельная из канализационной трубы.

Выбирайте те экземпляры, которые рассчитаны для применения в земле (оранжевого цвета).

Такая сборка — обязательное условие монтажа. Все контакты контура заземления должны быть открытыми и доступны для ревизии или замены.

Нельзя это место просто засыпать землей. Иначе когда у вас отвалится провод заземления, вы узнаете об этом только после серьезной аварии и вынужденной замены сгоревшей техники.

Зато иногда его оставляют прямо на поверхности без всякой защиты. Очень часто так делают в подвалах. Заземление при этом выводят цельной шиной на стену дома.

Но мы рассмотрим вариант с колодцем. На муфту одеваются две крышки. В одной из них по центру просверливается отверстие.

После чего туда монтируется гермоввод или сальник PG.

Такие ставятся на металлических распред шкафах. Рядышком или сбоку, сверлится еще одно отверстие для вывода проводника в гофре.

Центральный сальник необходим для плотного насаживания заглушки на цилиндрический штырь заземлителя.

Если не нашли подобных сальников, просто заделайте все отверстия после монтажа силиконовым герметиком. Далее подготавливаете медный заземляющий проводник.

Это провод ПуГВ и ПВ-3 сечением не менее 10мм2. Не желательно его подключать так, чтобы зачищенные жилы торчали наружу.

Лучше сделать это через прессовку наконечником, с последующей термоусадкой.

Поверх всех контактов на сжиме наматываете гидроизоляционную ленту.

Простая изолента здесь не годится!

После всех процедур защитная муфта закрывается сверху крышкой.

Не используйте в качестве такой защиты ревизионного колодца пластиковую бутылку.

Она никогда не создаст герметичности. Более того, наоборот будет задерживать воду в этом месте, постепенно разрушая контакты.

Как сделать подключение провода заземления и саму главную заземляющую шину в щитовой дома, читайте в отдельной статье.

https://youtube.com/watch?v=dcqkNzQbv58%3F

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
