Муфта в технике: определение, назначение, примеры использования

Эпоксидная соединительная муфта

Устанавливая эпоксидные соединительные муфты в туннелях и каналах, на них надевают защитный кожух.

Монтаж эпоксидных соединительных муфт начинают со ступенчатой разделки.

Концевые заделки кабелей с пластмассовой изоляцией.

Монтаж эпоксидных соединительных муфт начинают со ступенчатой разделки. Затем к оболочке и броне кабеля припаивают заземляющий проводник, соединяют концы жил ( термитной сваркой, опрессовкой, электросваркой или пайкой), места сварки или пайки освобождают от заусенцев, кромок и обезжиривают.

Преимущества эпоксидных соединительных муфт по сравнению с чугунными состоят в более низкой стоимости, в меньших размерах и массе, в меньших затратах труда на их изготовление и монтаж. Благодаря хорошему сцеплению компаунда с металлами упрощается герметизация кабеля в эпоксидных муфтах.

Эпоксидная концевая заделка КВЭн.| Сухая концевая заделка КВВ.

Кроме чугунных и эпоксидных соединительных муфт контрольные кабели с резиновой изоляцией жил в оболочке из негорючей резины ( КНРГ, КНРБ и др.) или в поливинилхлоридной оболочке ( КВРБ, КВРГ и др.) могут быть соединены поливинилхлоридной муфтой или резиновым чулком.

Размеры разделки кабеля до I кв.| Разделка кабеля с пластмассовой изоляцией.

В эпоксидной соединительной муфте жилы кабелей соединяются общепринятыми способами, а корпус, отлитый из эпоксидного компаунда, является изоляцией и защитной оболочкой муфты.

При необходимости эпоксидная соединительная муфта может служить стопорной. В этом случае соединение жил выполняют только пайкой или сваркой, так как соединение жил опрессовкой не устраняет перетекания пропиточного состава изоляции кабеля между проволоками жил.

Стальная съемная форма. а – подготовленная для установки. б – раскрой. в – сечение.

Для формирования эпоксидной соединительной муфты на место соединения надевается съемная форма из тонкой листовой стали, пластмассы и других материалов.

Обобщение опыта эксплуатации эпоксидных соединительных муфт СЭп, применение которых рекомендовано Технической документацией на муфты для силовых кабелей с бумажной и пластмассовой изоляцией до 35 кВ, показало, что в ряде энергосистем эти муфты в настоящее время не применяются и в эксплуатации их осталось незначительное количество.

В какой последовательности производят монтаж свинцовых и эпоксидных соединительных муфт на кабелях с бумажной изоляцией.

На рис. 90 приведена конструкция эпоксидной соединительной муфты типа СЭп, усовершенствованной институтом ВНИИпроектэлектромонтаж.

Последовательность монтажа термоусадочной муфты

Независимо от вида кабельной муфты, в первую очередь к монтажу готовится кабель, его концы разделывают по определенной методике. Последовательно снимаются слои изолирующих бронированных оболочек до токопроводящих жил, с которых изоляция на первом этапе не снимается. Длину разделки конца кабеля определяет несколько параметров:

  • в первую очередь — марка кабеля;
  • сечение и материал токопроводящей жилы;
  • количество жил и много других параметров, которые зафиксированы в справочных материалах, специалисты их знают и успешно пользуются.

После разделки кабеля к монтажу готовится кабельная муфта:

На конец кабеля одевается термоусадочная трубка.

  • Заземляющий провод в концевых и соединительных муфтах, обеспечивающий непрерывную цепь с контуром заземления, крепится специальным комплектом, который не предусматривает пайки.
  • Места контактов перемычки заземления с бронированной оболочкой обматываются герметизирующей лентой.
  • Проводники для перемычек заземления в муфтах используются медные с сечением 16 мм2, при сечении жил в кабеле 120–240 мм2 устанавливаются перемычки 25 мм2.
  • Одеваются термоусадочные трубки на концы остальных проводов кабеля.
  • В соединительной муфте соединяются фазные и нейтральный провода, соединение осуществляется обжимными гильзами или болтами со съемной головкой.
  • На места соединений сдвигаются термоусадочные трубки, нагреваются газовой горелкой до полного обжатия проводов.
  • Провода укладываются в ячейки каркасной кассеты и закрываются.

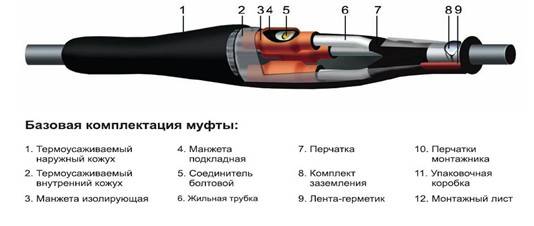

Комплектация соединительной термоусадочной муфты

На последнем этапе на кассету надвигается внешняя термоусадочная трубка и нагревается до полной усадки. Все элементы для соединения находятся в муфтовых комплектах.

Кабельные муфты с холодной усадкой устанавливаются еще проще, первичные операции по присоединению заземляющего проводника, соединению фаз остаются прежними. На конечном этапе на муфту надвигается пружина с резиной EPDM, после чего пружина удаляется, а резина герметично обтягивает муфту.

Принципы выбора

При выборе оправок рекомендуется ориентироваться на следующие критерии:

  • вид конструкции: модульная или интегрированная;
  • тип устанавливаемых обрабатывающих инструментов;
  • вид шпинделя, его внутренний размер;
  • длина и посадочный диаметр;
  • способ крепления (зажима): винтовой, эксцентриковый, пневматический, гидравлический;
  • наличие синхронизации частоты вращения со шпинделем станка;
  • длина цилиндрической части;
  • условия эксплуатации;
  • официальный гарантийный срок;
  • механические и прочностные свойства агрегата;
  • предельные нагрузки, вращающий момент.

Преимущества и недостатки

Основными преимуществами оснасток являются:

  • высокая точность обработки;
  • чистота резания;
  • повышенная производительность работы на полуавтоматических или автоматизированных станках;
  • специальные усиленные цанговые патроны, обеспечивающие высокую надёжность крепления инструментов;
  • защита шпинделя от повреждений в случае заклинивания инструмента в заготовке;
  • простота крепления к агрегату станка;
  • допустимость обработки различными инструментами, отличающимися размерами и геометрическими формами;
  • удобство регулировки положения заготовки относительно режущей кромки;
  • широкий выбор моделей: универсальных, специализированных;
  • доступная стоимость оснастки, позволяющая её устанавливать на станки для личного применения;
  • возможности быстрой установки и замены обрабатывающих инструментов.

Недостатком оправок – необходимость использования дополнительных инструментов для прессовки и распрессовки со шпинделя станка.

Высокая точность обработки металла

Производители и стоимость

Производителями оснастки для фрезеровальных станков являются:

  • ООО «Промкомплект»;
  • ООО «Технотулс»;
  • ОАО «Киржачский инструментальный завод»;
  • ООО «АЗТ СК»;
  • ООО «НПП ЭлМото»;
  • ООО «Монакс».

Стоимость оправок в России:

  • для дисковых фрез — от 6,4 тыс. руб.;
  • для концевых фрез — от 7,4 тыс. руб.;
  • для торцевых фрез — от 6,5 тыс. руб.

Области применения

Муфты нашли широкое применение на энергетических и коммуникационных объектах. Их устанавливают в электрические цепочки между оборудованием, при объединении разнообразных линий в одну сеть.

Существует несколько нюансов, влияющих на конструкцию соединения:

Разновидность соединяемых проводников

Принимают во внимание диаметр, материал изолятора, тип металла токопроводящей конструкции.
Диаметр провода, а также материал, наружной оболочки.
Назначение кабеля (силовой, для связи), разрешенное напряжение, тип передаваемых сигналов.. Кабельные муфты используют для всех типов прокладки — подземных и воздушных

На месте стыковки проводник надежно защищен от влияния осадков, механических повреждений. Соединение прочное и обеспечивает качественный электрический контакт проводов

Кабельные муфты используют для всех типов прокладки — подземных и воздушных. На месте стыковки проводник надежно защищен от влияния осадков, механических повреждений. Соединение прочное и обеспечивает качественный электрический контакт проводов.

Муфтовая конструкция дает возможность упорядочивания местоположения каждого проводника в ячейке соединительной кассеты. Благодаря этому создается герметичный контакт изоляционных элементов и наружной бронированной оболочки. Корректно выбранное и установленное устройство почти не дает искажений электрического сигнала и не меняет напряжение и токи в силовых кабелях.

Советуем изучить  Профиль для светодиодной ленты своими руками

Особенности модели “СтпБ”

У данной муфты установлен большой контактный стержень. Бандаж в данном случае располагается возле изоляторов. Манжета у этого устройства имеется стальная. В свою очередь, корпус сделан из чугуна. Изоляторы у модели используются только поясного типа. Для крепления устройства имеется специальная скоба. Кабельный наконечник в устройстве установлен вместе с приводом заземления. Номинальное напряжение муфты равняется 5 кВ. Начальная температура нагрева жилы не превышает 80 градусов.

Давление масла указанное устройство выдерживает около 130 КПа. Коэффициент нагрева жил у модели незначительный

Также важно отметить, что устройство часто используется для соединения многожильных кабелей. Компаунд в данном случае отсутствует

Рабочее напряжение при переменной частоте равняется около 12 кВ. Кожух в данном случае отсутствует.

Муфта соединительная для арматуры

Такая конструкция используется на стройках, где применяется монолитное бетонирование. Арматура применяется для усиления жесткости конструкции возводимого здания. Участки стыкуются методом дуговой электросварки. Такой монтаж предполагает соединение внахлест. Расход арматуры увеличивается. Производить электросварку на высоте проблематично. Нужны квалифицированные специалисты. Кроме того, при неблагоприятных погодных условиях электросварка не производится.

Обжимка для арматуры дает возможность упростить процесс стыковки строительных конструкций и сэкономить материал. Она изготавливается из бесшовной стальной трубы. Высокие прочностные характеристики материала, постоянный контроль качества продукции дают гарантию надежности армирующих конструкций. Таким способом можно стыковать прутья диаметром от 20 до 40 мм.

Применение муфты

Многодисковые фрикционные муфты широко применяются в автомобилях. Данное устройство используется в следующих системах:

  • сцепление (в вариаторах без гидротрансформатора);
  • автоматическая коробка передач (АКПП): муфта в АКПП служит для передачи крутящего момента к планетарному ряду;
  • роботизированная коробка передач: пакет дисков  с двойным сцеплением в коробке-роботе используется для высокоскоростного переключения передач;
  • системы полного привода: фрикционное устройство устанавливают в (муфта здесь необходима для автоматического блокирования межосевого дифференциала);
  • дифференциал: механическое устройство выполняет функцию полной или частичной блокировки.

Применение муфты

Механизмы свободного хода нашли широкое применение в узлах автомобилей различных производителей. Итак, обгонная муфта присутствует в:

  • системах запуска двигателя внутреннего сгорания (ДВС): здесь устройство свободного хода является частью . В момент, когда двигатель запустился и набрал рабочие обороты, муфта отключает от него стартер. Без муфты коленчатый вал двигателя мог бы повредить стартер;
  • АКПП классического типа: в них механизм свободного хода является частью – устройства, которое отвечает за передачу и изменение крутящего момента от ДВС к коробке передач;
  • – здесь муфта выступает в качестве защитного компонента, ограничивая передачу крутильных колебаний от коленчатого вала ДВС. Также муфта нейтрализует колебания на ремне генератора, снижает шумность ременного привода. В целом, здесь механизм свободного хода существенно продлевает срок службы генератора.

Муфты с изоляцией из термоусаживаемых трубок

Монтаж соединительных термоусаживаемых муфт на кабелях очень прост, поскольку наличие элементов из пластмассы значительно упрощает весь процесс соединения проводов фрагментов кабеля. Время, которое необходимо затратить на монтаж в данном случае, примерно в два раза меньше, чем в случае с иными соединительными элементами.

Полимерные материалы при поднятии температуры до 150 градусов при помощи газовой горелки или строительного фена сильно стягивается и довольно хорошо обхватывает обжимаемые элементы, на 100 % закрывая их. Воздушные массы из всех полостей выходят во время этого процесса посредством горячего полимерного материала. Во время остывания разогретого материала он прочно приклеивается к фрагментам силовой линии и надежно обволакивает их. Время использования подобной коммутации может достигать 25 лет.

Соединительные муфты

Муфта под названием 1Стп-3х150-240С. Это — соединительная муфта для кабеля с бумажной изоляцией. Ниже приведена расшифровка ее названия:

  • «1» – для электросетей с максимальным напряжением до 1000 В;
  • «С» – соединительная деталь;
  • «тп» — присутствует термопластичность;
  • «3» — количество проводков;
  • «150-240» — минимальная и максимальная площадь сечения в миллиметрах;
  • «С» — наличие дополнительных крепежных элементов.

Соединительные элементы с проводками из поливинилхлорида в своих названиях имеют еще одну букву «П».


Соединительные муфты

Также после указания «тп», то есть термопластичный изоляционный слой, может указываться особенности изделия:

  • «Р» — означает ремонтная;
  • «Б» — бронированная;
  • «О» — кабель с одной жилой.

Вернуться к содержанию

Модели на 1 кВ

Муфты на 1 кВ часто используются для соединения телефонных кабелей. В данном случае применяются стальные манжеты. Непосредственно корпуса делаются из чугуна. Если говорить про параметры, то давление масла устройства выдерживают около 120 МПа. Для соединения жил используются стяжные болты.

Для магистральных линий муфта кабельная (соединительная) на 1 кВ не подходит. Параметр максимальной температуры при коротком замыкании в устройствах не превышает 130 градусов. Наконечники у моделей устанавливаются за подмоткой. Изоляторы часто применяются проходного типа. У некоторых устройств имеется трубка. Концевые модификации отличаются наличием компаунда.

Разновидности муфт

Существует много типов представленных элементов в зависимости от сферы применения и материала изготовления. Муфты соединительные бывают:

  • Жесткими (изготавливаются из металла). Применяются они в сборке различных станков, которые обладают высокими конструктивными качествами.
  • Спиральными (производятся из алюминия). Их особенностью является то, что они поддаются сгибанию. Обеспечивается такая функция особым строением аксессуара: он имеет поперечные пропилы.
  • С полиуретановыми вставками. Такой элемент характеризуется тем, что между двумя металлическими частями находится амортизирующий элемент. Благодаря такому строению муфты соединительные могут поглощать значительную часть ударных вибраций.
  • Мембранными. Их особенностью является то, что они разбираются. Они часто применяются для соединения валов механизмов, которые располагаются под углом друг к другу. Такой аксессуар является достаточно прочным и функциональным.

Особым видом считается муфта термоусаживаемая соединительная. Она применяется, в основном, для прочной фиксации трехжильных кабелей. Используется элемент практически во всех случаях прокладки проводов. Монтировать такие муфты очень легко: их просто нужно надеть на кабель в месте соединения и немного подогреть. Они очень плотно облегают провода, поэтому их контакт является очень прочным и хорошо заизолированным.

Технология монтажа муфт

Основным требованием, которое должно быть выполнено при монтаже — создание высоконадежного соединения. Также соединение должно быть герметичным, устойчивым к попаданию воды, прочным, стойким к агрессивному влиянию внешних сред. Всеми этими свойствами в полной мере обладают муфты термоусаживаемые для всех типов кабелей.

Для муфт холодной усадки не нужен нагрев, что существенно сокращает затраты времени на выполнение монтажа. В конструкции муфты такого типа предусмотрено наличие натягиваемой на спираль специальной резинки. При монтаже в точке соединения кабелей спираль подлежит удалению, а сама муфта с легкостью усаживается, при этом обеспечивается герметичность и надежность состыковки.

Советуем изучить  Как проверить резистор мультиметром

Монтаж кабельной муфты осуществляется с удалением всех изоляционных слоев кабеля

Качество защиты обеспечивается толщиной муфтового слоя. Резиновый материал устойчив к воздействию УФ-излучений, влаги, кислот, щелочей, механическим воздействиям.

Шарнирные муфты

Шарнирные муфты (рис. 14) применяют для соединения валов, оси которых расположены со значительным смещением относительно друг друга, причем в процессе работы угол наклона может изменяться.

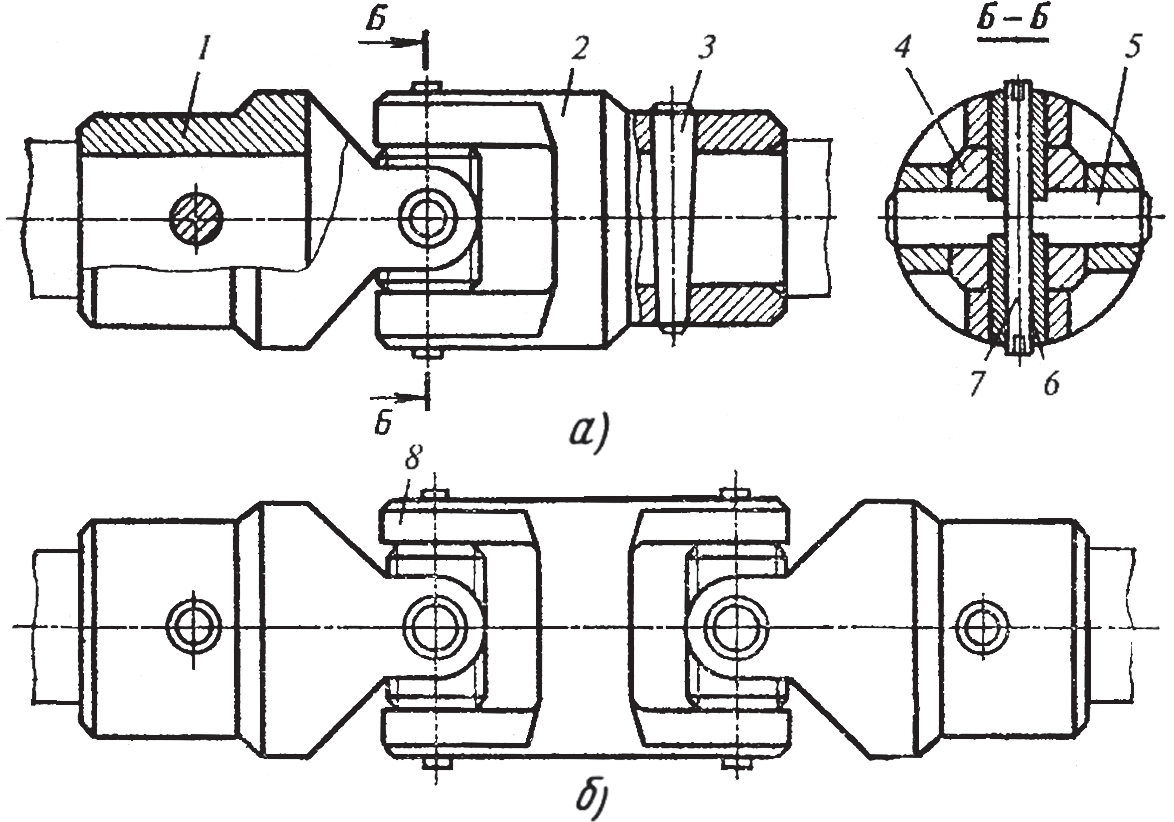

Рис. 14. Конструкция одношарнирной (а) и спаренной двухшарнирной (б) муфты

Простейшей шарнирной муфтой является одинарная муфта (рис. 14, а), состоящая из двух полумуфт 1 и 2, насаженных на концы валов и соединенных с ними посредством конических штифтов 3. Между полумуфтами установлена крестовина 4, имеющая форму параллелепипеда с отверстиями, оси которых пересекаются под прямым углом. Полумуфты и крестовина соединены при помощи пальцев 5 и втулок 6 с цилиндрическим штифтом 7. Штифты имеют на концах глухие отверстия, которые после сборки развальцовываются, образуя шарнир трения скольжения.

Одинарные шарнирные муфты допускают перекос осей валов на угол до 45°.

При необходимости увеличения угла наклона между соединяемыми валами свыше предельного для одинарной муфты применяют сдвоенную шарнирную муфту (рис. 14, б) с промежуточной спаренной вилкой 8 или две одношарнирные, соединенные последовательно.

Недостаток этой муфты – неравномерное вращение ведомого вала.

Сдвоенную шарнирную муфту (рис. 15) с разнесенными шарнирами применяют для обеспечения вращения ведомого вала с постоянной угловой скоростью, для возможности передачи вращательного движения между параллельными, но смещенными валами, а также при необходимости передачи вращения между соединяемыми валами, которые расположены под увеличенным углом.

Рис. 15. Схема двухшарнирной муфты с разнесенными шарнирами

Для возможности смещения во время работы валы соединяют шарнирной сдвоенной муфтой с телескопическим промежуточным валиком (рис. 16), т. е. валиком изменяющейся длины.

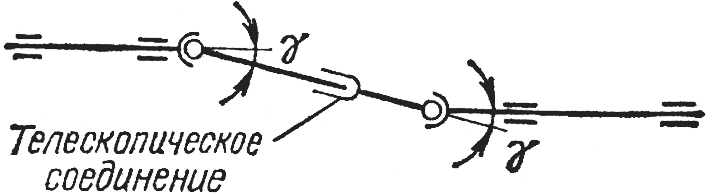

Рис. 16. Схема двухшарнирной муфты с телескопическим соединением шарниров

Шарнирные муфты подразделяются на малогабаритные, передающие небольшие моменты, и крупногабаритные для передачи средних и больших моментов. Малогабаритные шарнирные муфты, одинарные (рис. 14, а) и сдвоенные (рис. 14, б), применяются для соединения валов диаметром от 8 до 40 мм и передаваемым моментом вращения от 11,2 до 1120 Н•м.

Шарниры этих муфт образуются вставными осями, из которых одна длинная, а вторая состоит из двух коротких втулок, стянутых заклепкой. Материал вилок и заклепки – цементируемая сталь 20Х, а крестовины и осей – сталь 40Х.

В трансмиссиях автомобилей, дорожных и других машинах широко используют шарнирные муфты с крестовиной, имеющей шарниры с игольчатыми подшипниками.

Проверочный расчет шарнирных муфт состоит из определения давления на рабочие поверхности шарниров и расчета на прочность вилок и крестовины.

Назначение

Остановимся детальнее на каждой разновидности, входящей в перечисленные выше группы.

Наиболее востребованными конструкциями, применимыми для соединения кабельных трасс, считаются соединительные муфты. Изделия из этой группы должны обладать максимальной герметичностью. Они активно используются для соединения проводов в электрических линиях. Их изготавливают на основе материала, обладающего стойкостью к негативным воздействиям внешних факторов.

При помощи свинцовых муфт объединяют проводники с оболочкой, выполненной из аналогичного сырья или алюминия. Для их изготовления используют трубы, они довольно тяжелые.

Эпоксидными муфтами объединяют провода, которые прокладывают в траншеях и шахтах. Дополнительная защита таких изделий обеспечивается за счет асбестового либо металлического кожуха. Материалом для их производства служит эпоксидная смола, ею заполняются полости.

Для простой изоляции соединений задействуют термоусаживаемые муфты. Они просто и быстро монтируются на участок объединения. Герметичность покрытия достигается за счет горячего воздуха, продуцируемого газовой горелкой. Благодаря их использованию в соединениях улучшаются прочностные характеристики изделий, увеличивается срок их службы. Наличие термоусадки уменьшает вероятность пробоев до минимума. Гибкие качества материала упрощают процесс монтажа. Такие муфты подходят для объединения кабельных трасс разных диаметров.

Герметизация кабелей обеспечивается за счет переходных муфт. Но при различиях в диаметрах переходов более целесообразно применять термоусадочную разновидность соединительных устройств.

Ответвительные муфты применяют при необходимости создания ответветвлений, разделения кабельных трасс. Такое случается при большой разнице в уровнях при значительной протяженности трасс.

Назначение концевых муфт заключается в оконцевании проводов. По внешнему виду они представляют собой заглушку, имеющую форму колпачка. Соединители такого типа применяются и для разделения многожильных проводов.

Стопорные соединяющие изделия незаменимы при монтаже электросетей с высоким напряжением. Используют их при образовании гидростатического давления, которое превышает нормативное значение.

От качества и надежности муфт зависит долговечность кабельных линий. Монтажом таких сетей должны заниматься специалисты, с ними необходимо консультироваться и при выборе расходных материалов.

Муфта соединительная для труб

Чтобы объединить в магистраль трубопроводы из армированного пластика, используют фитинги. Они представлены в различной конфигурации: традиционная прямая и угловая, тройник для примыкания боковой ветви или разводки на несколько источников.

Муфты соединительные из полиэтилена предназначены для монтажа трубопроводов методом термической сварки. Стыкуются сопряженные детали в раструб. На место соединения накладывается нагревательный элемент, точно повторяющий его конфигурацию. Под действием электричества он расплавляет материал, стык сваривается и надежно герметизируется. Такое соединение применяют при снабжении холодной и горячей водой жилых помещений, административных и хозяйственных зданий и построек. Его еще используют в пневмопроводах и магистралях при транспортировке веществ не агрессивных к полиэтилену.

Также выпускаются переходные и разнообразные комбинированные муфты. Это необходимо при состыковке разнородных материалов, участков магистрали с несовпадающими диаметрами или запорной арматуры с другим типом резьбы.

Виды

1. Прямая муфта предназначена для соединения труб с идентичными параметрами. Муфта выполнена из полипропилена (один из подвидов прочного пластика). Главное его преимущество – это универсальность в использовании в независимости от материалов самой конструкции. Лучше всего использовать для обустройства водоснабжающих труб.

2. Полипропиленовая переходная муфта используется для скрепления труб с разными диаметрами, через которые проходит жидкость с температурой до 80 градусов по Цельсию.

3. Соединяющая муфта с внутренней резьбой внутри необходима для того, чтобы скрепить между собой различные пластмассовые и полностью металлические элементы трубопровода с повышенной прочностью и устойчивостью. Допускается использование данного вида изделия для успешного крепления со счетчиками, кранами.

     Важно знать: практически везде изнутри заготовки имеется металлическая втулка, на которой врезана резьба. Ее шаг идентичен стандартному

Советуем изучить  Что такое преобразователь частоты и для чего он нужен

Благодаря толщине, полипропиленовая муфта комбинированная разъемная определена для любого типа системы. Муфта комбинированная разъемная делается из материала белого или серого цвета.

     Также благодаря использованию комбинированной муфты можно избежать проблемы несовместимости некоторых элементов конструкции, так как внутренняя резьба на детали помогает полностью подогнать элементы друг под друга, что приводит к надежному закреплению. Также следует помнить, что подобным деталям нипочём воздействие температур до 95 градусов по Цельсию, что позволяет подстроить муфты под передачу горячей воды.

Состав

Муфта изготавливается из надежных и высококачественных материалов для того, чтобы обеспечить наилучшие эксплуатационные свойства:

• Чугунный металл.

• Нержавеющая сталь.

• Толстый пластик.

     Материал для изготовления соединительного элемента подбирается в зависимости от его предназначения. Главными критериями являются:

• Тип жидкости, которая будет протекать через трубы.

• Ее температура.

• Уровень давления.

     Важно знать: на сегодняшний день можно найти множество комбинированных муфт, которые подойдут для различных сценариев ее использования. Так, что в независимости от типа проводимой работы, можно подобрать наиболее подходящую муфту

Монтаж термоусаживаемых оконечников

Закрепление в торце кабельной линии соединителя выполняется не только посредством нагревания, но и с помощью метода холодной усадки: при изготовлении внутри муфты устанавливают подпружиненную резинку. При монтаже деталь легко изымается, снимая напряжение, и корпус КМ усаживается, придавая изделию герметичность, и надёжно изолирует проводники.

В любом случае процесс оконечивания начинают с оголения жил кабеля. Выполнять работы должен специалист, обладающий достаточными знаниями и умением. Для монтажа потребуются:

  • термоусадочные детали из комплекта КМ — они находятся в растянутом состоянии и хорошо оденутся на подготовленные жилы;
  • плавящийся от нагревания клей — наполнитель, помещённый внутрь муфты: он заместит после воздействия температуры все пустоты;
  • строительный фен (150ºС) или пропанобутановая горелка.

Разновидности

Оправки для установки на фрезерные станки по форме фрез бывают следующих типов:

  • цилиндрические — оснащены креплением насадного типа, защитой от проворачивания вокруг вала шпоночного типа, в торцевой части нарезана резьба для накручивания зажимной гайки, крепится к валу при помощи стандартных втулок или регулируемых;
  • торцевые — закрепление режущих инструментов выполняется на затягивающийся торцевой винт, цилиндрическая часть короткая, оснащена двумя направляющими зажимными сухарями, предотвращающими проворачивание фрезы;
  • резьбонарезные — выполняются с различными типами креплений под квадратный концевик метчиков, позволяют обрабатывать заготовки с синхронизацией частоты оборотов шпинделя или без неё, конструкции для высверливания несквозных отверстий дополняются защитной муфтой;
  • концевые — оснащаются зажимным патроном, позволяет закреплять инструменты с посадочным диаметром менее 20 мм, не предназначены для эксплуатации с сильными нагрузками, выпускаются конструкции обычные, усиленные и гидравлические;
  • расточные — выпускаются с неразборными головками револьверного типа или модульными, оснащены механизированными приводами для зажатия режущих инструментов;
  • горизонтально-нарезные с длинным концевиком — используются на станках горизонтального типа.

По конструкции оправки бывают:

  • жесткие;
  • разжимные.

Зажимные устройства оправок бывают следующих типов:

  • простые;
  • комбинированные, состоят из нескольких простых.

Виды комбинированных зажимов:

  • винторычажные;
  • клинорычажные;
  • эксцентрикорычажные.

По уровню механизации зажимные конструкции оправок бывают следующих типов:

  • ручные;
  • механические;
  • автоматические.

Функции и назначение муфт:

1) Соединение валов

2) Смягчение ударов, колебаний, демпфирование вибраций

3) Компенсация осевых, угловых  и продольных смещений

4) Сцепеление и расцепление валов при заданных параметрах.

5) Управление включением исполнительного элемента машины без

остановки двигателя (без отключения питания),  ауткально для предохранительных муфт.

6) Передача определенного вида движения, например однонаправленного как в обгонных муфтах.

7) Ограничение параметров передаваемого движения – скорости или крутящего момента.

Рассмотрим подробнее основные разновидности муфт:

Глухие муфты

Как уже сказано, они не обеспечивают никакого сглаживания погрешностей.

Соединяют нагрухо и 2 вала, две части оборудования работают как единое целое

Жесткие муфты

похожи на глухие, фактически это – синонимы. Однако жесткие муфты могут быть не только втулочной или фланцевой коснтрукции, они могут состоять из полумуфт.

К тому же она может быть жесткой на кручение, но эластичной на смещение валов, или возможны иные комбинации свойств.

Упругие муфты

сейчас наиболее распространены, постоянно разрабатываются новые конструкции, совершенствуется. У них разный принцип компенсации несоосностей – но обычно в основе их действия – упругие элементы, с использование резины, полиамида, нейлона и др., они наилучшим образом справляются со своей задачей.

Существуют также металлические упругие элементы, например – пружины и пакеты пружин, пластины, стержни и т.п. Они работают на кручение или на изгиб.  Их применяют только при очень больших моментах, так как при малых и средних гораздо эффективнее использовать неметаллические.

Различают постоянной и переменной жесткости.

Переменная степень жесткости у тех, что с неметаллическими элементами. (они не подчиняются закону Гука). А также – с металлическими, степень деформирования которых ограничивается конструкцией.

Зубчатые муфты

Механически компенсируют все виды смещений за счет боковых зазоров в зацеплении и специальной обточки зубьев.

Простая зубчатая муфта состоит из двух полумуфт с наружными зубьями и разъемной обоймой с двумя рядами внутренних зубьев.

Допускаемые смещения валов определяют из условия, чтобы углы между осью обоймы и осью одного или другого вала были не больше 1° 30′

Также при активной работе данного устройства происходит скольжение при соприкосновении зубьев и их износ.

Применяют в широком диапазоне моментов.

Предохранительные муфты

Защищают оборудование от поломок и перегрузок, срабатывают, когда превышается момент. Мы предлагаем предохранительные фрикционные муфты. Принцип ее работы в том, что звездочка, установленная между двумя фрикционными дисками, при  достижении критического момента начинает проскальзывать. Сам предельным момент настраивается поджатием пружины.

Также есть множество прочих видом муфт, не столь растпростарненных, как эти большие группы.

Предохранительная фрикционная муфта

Рекомендации по выбору

Во время монтажных или ремонтных работ, соединение или оконцевание кабеля должно сохранять его механические и технические характеристики

Важно помнить о соблюдении правил пожарной безопасности и технадзора. Для соединения необходимо выбирать изделия соответствующего сечения. Материал, из которого они изготовлены, должен соответствовать требованиям, заложенным в проект или иную руководящую документацию

В данной статье рассмотрели, какие бывают типы и виды кабельных муфт. Изучив разновидность и назначение этих изделий, вы можете сделать правильный выбор способа соединения во время проведения монтажных работ и в других случаях, какие бывают при эксплуатации линий связи и электросетей.

Полезное по теме:

  • Способы соединения проводов в распределительной коробке
  • Какие бывают клеммные колодки
  • Как правильно изолировать провод

Опубликовано:
08.08.2016
Обновлено: 30.07.2018

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
