Схема подключения концевого выключателя к пускателю

Устройство и работа выключателя КВ-1, КВ-2

Принцип работы устройств КВ-1 (однопозиционного, двухканального), КВ-2 (двухпозиционного, одноканального) линейного перемещения – концевых выключателей заключается в использовании постоянным магнитом печатной платы с двумя герконами, они используются в качестве главных, коммутирующих электрическую цепь – элементов. Кроме платы в корпусе «концевика», устройство концевого выключателя содержит клеммную колодку, в главном (первом) корпусе есть два глухих отверстия, в которых ходит шток, для КВ-02 – 2 штока. На штоке крепиться постоянный магнит, магнитопровод и пружина возвратного действия. Действие штока возвратно-поступательное, с его помощью магнит перемещается и осуществляет замыкание – размыкание контактов.

Рис. №1. Фото конечного выключателя КВ-01, КВ-02.

Рис. №2. Принципиальная электрическая схема концевых выключателей КВ-01, КВ-02.

Рис. №3. Чертеж конечного выключателя КВ-1 с указанием габаритных и установочных размеров КВ-01 и с местоположением в конструкции кабельного ввода.

Оптические датчики

Такие бесконтактные выключатели на сегодняшний день находят свое широкое применение во многих отраслях человеческой деятельности, где работает оборудование, необходимое для обнаружения объектов. При подключении бесконтактного датчика используется кодирование. Это позволяет не допустить ложного срабатывания устройства при постороннем влиянии источников света. Работают подобные датчики и при низких температурах. В этих условиях на них надевают термокожухи.

Что представляют собой оптические бесконтрольные датчики? Это электронная схема, реагирующая на изменение того светового потока, который падает на приемник. Подобный принцип действия позволяет зафиксировать наличие или же отсутствие объекта в той или иной пространственной области.

В конструкции оптических бесконтактных датчиков имеется два основных блока. Один из них – источник излучения, а второй – приемник. Они могут находиться как в одном, так и в различных корпусах.

При рассмотрении принципа действия бесконтактного датчика можно выделить три типа оптических устройств:

  1. Барьерный. Работа оптических выключателей такого типа (Т) осуществляется на прямом луче. При этом приборы состоят из двух отдельных частей – передатчика и приемника, располагающихся соосно друг относительно друга. Тот поток излучения, который испускается излучателем, должен быть направлен точно в приемник. При прерывании луча объектом выключатель срабатывает. Такие датчики имеют хорошую помехозащищенность. Кроме этого, им не страшны ни капли дождя, ни пыль и т. д.
  2. Диффузный. Работа оптических выключателей типа D основана на использовании отраженного от объекта луча. Приемник и передатчик такого устройства располагают в одном корпусе. Излучателем направляется поток на объект. Луч, отражаясь от его поверхности, распределяется в различных направлениях. При этом часть потока возвращается назад, где и улавливается приемником. В результате выключатель срабатывает.
  3. Рефлекторный. Такие оптические бесконтактные датчики относятся к типу R. В них используется луч, отраженный от рефлектора. Приемник и излучатель такого устройства также располагаются в одном корпусе. При попадании на рефлектор луч отражается, оказывается в зоне приемника, в результате чего и происходит срабатывание устройства. Такие приборы действуют при расстоянии до объекта не более 10 метров. Возможно, их применение для фиксации полупрозрачных предметов.

Кто выпускает концевые выключатели

Выпускают такие датчики многие фирмы. В их ряду есть признанные лидеры. Среди них немецкая компания Sick, как основной производитель подобной продукции высокого качества. Компания Autonics поставляет на рынок концевые бесконтактные выключатели индуктивного и емкостного типов.

Бесконтактные датчики высокого качества выпускает российская компания «ТЕКО». Они отличаются сверхвысокой герметичностью (IP 68). Работают эти концевики в самых опасных средах, включая взрывоопасные, доступны разные методы монтажа.

Популярностью пользуются конечные выключатели украинского производителя «Промфактор». Здесь выпускают выключатели и переключатели концевые ВП, ПП, ВУ. Гарантия, при условии соблюдения всех эксплуатационных правил, составляет 3 года.

Монтаж и подключение — пошаговая инструкция

Подключение концевых выключателей механического типа не представляет сложности и ничем не отличается от методики установки стандартного устройства. Выполняется присоединение в разрыв фазы к контактам нужного типа (нормально замкнутым или разомкнутым). Сложность составляет монтаж и настройка КВ, требующая правильного расположения на опорной конструкции.

Необходимо установить корпус прибора так, чтобы ролик оказался в соприкосновении с заданным элементом движущейся детали, но не слишком выдавался вперед, рискуя переломиться. Если движущаяся конструкция отличается большим размером и массой, во время перемещения она способна вибрировать, что надо учесть при настройке положения ролика.

Правильнее для подобных конструкций использовать модели выключателей с регулируемым рычагом, чтобы корректировать положение ролика по месту. Рассмотрим порядок действий при установке КВ на откатные ворота. Для работы понадобятся:

  • Сварочный аппарат.
  • Отвертка, набор гаечных ключей.
  • Пассатижи.
  • Болгарка.
  • Рулетка, линейка.
  • Точечный пробник для определения фазного провода.

Пошаговая инструкция:

Шаг 1. Отметить крайние положение створки при закрытом и открытом положении ворот. На опорах (направляющих) приварить металлические площадки для установки КВ. Одновременно рекомендуется закрепить металлическую трубу, в которую будет помещен провод.


Монтируем место под концевики

Шаг 2. Установить створку в крайнее положение и наметить на опорной площадке центры отверстий для болтов. Те же действия выполнить на второй площадке. Просверлить отверстия и закрепить выключатели.


Крепим сам механизм

Шаг 3. Отвинтить крышки и подключить провода, предварительно затянутые в трубу с помощью проволоки. Подключить провода к панели управления, проверить работоспособность. Настроить положение выключателей, при необходимости установить дополнительные упоры, обеспечивающие надежное взаимодействие роликов с движущимися створками.


Подключаем и проверяем работоспособность

Порядок и специфика подключения

Схема подключения

Хотя сам по себе микровыключатель концевой устроен достаточно просто, его допускается применять в насыщенном электроникой технологическом оборудовании. Из этого следует, что подключать его должен специалист со стажем, хорошо разбирающийся в схемах коммутации электронных компонентов.

Характерный пример такого подключения – установка механического переключателя в типовой 3D принтер, при работе которого требуется фиксировать крайнее положение каретки. У монтируемого выключателя имеется 3 контакта со следующими обозначениями: COM, NO, NC. В разомкнутом состоянии на первой и третьей клемме имеется напряжение +5 Вольт (при этом второй контакт надежно заземлен). При достижении подвижной кареткой крайнего положения между COM и NC появляется соединение, после чего происходит ее фиксация и отскок примерно на 2 мм.

Подключается такой датчик посредством двух проводников в изоляции красного и черного цвета. При монтаже другой разновидности выключателя (с индикатором) применяют более сложную схему, в которой предусмотрен еще один проводник – в зеленой изоляции. При срабатывании микро-выключателей нажимного типа в принтерах загорается светодиод и раздается характерный щелчок. Его разъем, размещенный на плате коммутации, имеет специальные обозначения:

  • красный провод маркируется, как V (+5 Вольт) и служит для подключения соответствующего напряжения;
  • черный проводник подводится к точке G (или земле);
  • для зеленой шины выбран значок S (сигнал).
READ  Резонанс

Такие же знаки имеются и на разъеме оптического конечного выключателя, который более точно фиксирует положение каретки.

Работает совершенно бесшумно, достижение крайней позиции сопровождается светодиодной индикацией. К его недостаткам относят возможность сбоев при сильном запылении или воздействии прямого солнечного света.

Принцип работы

Концевой выключатель или концевик является устройством, которое подает команду или лично размыкает/замыкает электроцепь исполнительного механизма. Сигнал для командной подачи — внешний вид воздействия подвижной детали на выключатель. Он призван автоматизировать управление и освободить людей от того, чтобы они выполняли однотипные и примитивные действия. В этом заключается цель его работы.

Концевой выключатель как самое распространенное оборудование

Внешне он является самостоятельным компактным прибором, устанавливаемым в управляемом механизме. Это не считается начальной или конечной точкой пути. Для того чтобы воздействовать на концевик, могут быть применены детали, которые располагаются на любом месте в шкафу. Нередко обеспечение движения происходит одним и тем же выключателем, который контактирует с подвижным узлом.

Обратите внимание! Концевик подает или отключает напряжение по положению. Он может оказывать как прямое механическое действие или косвенное действие. Так, он может создавать толчок с касанием или нажатием или же ультразвук с инфракрасным излучением

Так, он может создавать толчок с касанием или нажатием или же ультразвук с инфракрасным излучением.

Преимущества бесконтактных моделей

Главным преимуществом бесконтактных выключателей является экономия электричества. Электроэнергия не тратится в случае отсутствия людей в помещении. Человеку не нужно принимать участие, чтобы включить или выключить свет. Следовательно, использование таких моделей считается комфортным.

Техническая простота является плюсом стандартных контактных выключателей, но есть некоторые минусы:

  1. Маленький ресурс при применении максимальной нагрузки. Если контакты размыкаются, возникает искра, что вызывает поломку выключателя. При наличии постоянного тока устранить аварию поможет конденсатор, имеющий параллельное подключение к контактам. При наличии в сетях переменного тока понадобится тугоплавкая напайка из вольфрама.
  2. Минусом контактного устройства считается сильная чувствительность к пыли и грязи. Это вызывает нарушение электрической цепи. Далее происходит снижение взаимодействия контактов, а в итоге — перегрев и поломка.

Огромный выбор дает возможность найти элемент для использования в конкретном случае. Если нужно реализовать сенсорное управление, подойдет емкостный выключатель, а для использования в загрязненных условиях лучше выбрать индуктивный вариант.

Неполадки и способы их устранения

Конструкция КВ механического типа не представляет сложности, однако, в процессе эксплуатации иногда случаются неполадки. Обычно они связаны с подгоревшими контактами или ошибками монтажа:

Таблица 2. Распространенные неполадки концевых выключателей механического типа.

Неисправность Вероятная причина Метод устранения
Пробой выключателя «на землю» или недопустимое снижение сопротивления изоляции Провод касается корпуса, попадание воды в корпус Подтянуть винты контактных выходов. высушить выключатель
Отсутствие контакта Подгоревшие или отгоревшие контакты Зачистить контакты, присоединить отгоревшие контакты заново
Разброс точки срабатывания Люфт в креплении выключателя или всего аппарата Затянуть винты крепления выключателя или всего аппарата

Видео — Ремонт концевиков на автоматических воротах

Механические концевые выключатели выполняют несложные, но ответственные задачи. Несработка устройства грозит авариями, разрушением оборудования и травмами для людей, поэтому требования к надежности конструкции отличаются строгостью. Существующие виды КВ демонстрируют надежную и безотказную работу, обеспечивая устойчивое течение технологических процессов или безопасную эксплуатацию оборудования общего назначения.

О чем скажет маркировка

Выключатели бесконтактного типа поставляют на рынок различные производители. Среди них западные, отечественные и китайские компании

Важно при покупке уделить особое внимание качеству агрегатов и репутации фирмы-изготовителя

В силу серьезности регулируемых процессов, для управления которыми используют различные модификации датчиков, выбирать следует лишь продукцию, имеющую сопровождающую документацию – инструкцию со схемами монтажа, условиями эксплуатации и перечнем технических параметров.

На корпусе самого прибора производители указывают его характеристики в виде набора букв и цифр – маркируют

Среди этих обозначений зашифрована часть важной информации, на которую ориентируются при выборе нужной модели. Не все показатели могут поместиться на небольшом участке выключателя. Остальные, имеющие значение для потребителя, содержатся в руководстве пользователя

Остальные, имеющие значение для потребителя, содержатся в руководстве пользователя

Не все показатели могут поместиться на небольшом участке выключателя. Остальные, имеющие значение для потребителя, содержатся в руководстве пользователя.

Если понравившаяся модель не имеет инструкции в комплекте, то покупать ее не стоит – это может быть подделка. Более того, часть нужных параметров останется неизвестной, а верить на слово продавцу нельзя.

У каждой фирмы, занимающейся выпуском коммутационных устройств для управления электроцепью, разработана своя система обозначений. Ее расшифровка приводится в каталоге, где также содержится ассортимент предлагаемых продуктов.

Потребность в маркировке возникла неслучайно – разнообразие выключателей большое. Кроме того, их можно классифицировать по различным принципам.

Например, в зависимости от выполняемой функции при коммутации, приспособления делятся на следующие категории:

  • включение (NO) – A;
  • отключение (NF) – B;
  • переключение – C;
  • программируемый вариант – P;
  • другое – S.

А по способу установки датчики бывают утопленные, неутопленные и другие.

Если компания использует принцип маркировки, рекомендуемый ГОСТом, то надпись на выключателе будет иметь, например, такой вид:

U3 A30 A D2

Где:

  • U – ультразвуковой способ обнаружения раздражителя. Остальные соответствуют другим латинским буквам: I – индуктивный, C – емкостный, D, R и T – фотоэлектрический прямого, отражающего и барьерного действия соответственно;
  • 3 – способ установки другой;
  • A30 – форма и диаметр, что в этом случае означает цилиндрическая с резьбой диаметром в 30 мм;
  • A – функция коммутации элемента, что означает включение (NO);
  • D – количество проводов для вывода постоянного или переменного тока, что соответствует двум разъемам для постоянного тока;
  • 2 – втычной способ соединения.

Всего предусмотрено 4 варианта совмещения, среди которых единице отвечают ленточные провода, двойку рассмотрели выше, тройке – зажим, а четверке – другой метод.

Среди добросовестных производителей выделяют таких как ЗАО Сенсор/Sesor, немецкая фирма Fotoelektrik Pauly, НПК ТЕКО, ПКФ СТРАУС, ЗАО Меандр, компании ОВЕН и СКБ ИС, НПП ПРИЗМА из Екатеринбурга и другие.

Многие из них предлагают услугу по изготовлению ВБ с параметрами, нужными потребителю, – на заказ.

Группа бесконтактных устройств

Их разработали на противовес механическим, они более совершенны. Работают от транзисторных ключей, открытое положение которых задает небольшое сопротивление. Бесконтактный запуск и отключение позволяют исключить подгорание контактов при разрыве электроцепей. Бесконтактные коммутаторы могут быть:

  1. Емкостными. Взаимодействуют с телом человека. Когда приблизится к нему, возникнет электроемкость, запускающая контур мультивибратора, расположенный в середине. С дальнейшим приближением емкость увеличивается, а частота импульса падает. У таких элементов значительная чувствительность. Функциональность зависит от пластины, присоединенной к конденсаторам.
  2. Индуктивными. Такие электронные приспособления отзываются после перемещений магнитных материалов, оснащаются металлическими либо немагнитными сердечниками. Когда объект срабатывания передвигается, подаются электрические импульсы, поступающие на пороговый элемент, получается сигнал о закрытии/открытии.
  3. Оптическими. Особый подвид, у таких переключателей есть инфракрасный светодиод и транзистор, способный уловить поступающий сигнал. Оптика срабатывает независимо от уровня естественного освещения. Если светодиодный луч прервется, фотоэлемент будет закрыт, а механизм выполнения выключится.
  4. Ультразвуковыми. Здесь не обходится без кварцевых звуковых излучающих элементов. Они также могут выполнять роль датчиков движения или объема. При попадании в зону их действия изменится амплитуда звуковых сигналов некоторой частоты, не различаемой ухом человека.
READ  Сделай сам антенну для усиления wi-fi сигнала всего за пару часов

Механические концевики

У них разная конструкция, в зависимости от отрасли применения. Их принято разделять на три большие группы:

  • кнопочные;
  • роликовые;
  • рычажные.

В большинстве случаев ими пользуются металлурги, строители и специалисты в области машиностроения. Дополнительно оснащаются резиновыми уплотнителями, в состав входит группа замыкающих и размыкающих контактов.

Магнитные и автомобильные разновидности

Электромагнитные концевые выключатели (герконовые) взаимодействуют с постоянным магнитным полем. Составлены из одного или нескольких контактов со специальными ферромагнетиками. Если к ним приближается магнит — замыкаются и запускается сигнал к схеме управления. Главное преимущество приспособлений в том, что механическое воздействие отсутствует полностью. Это существенно увеличивает срок службы. Магнитные переключатели производят в корпусах из стекла либо пластика, их размеры — очень маленькие.

Шпиндельные и пневматические модели

Шпиндельные устройства ограничивают ход механизмов или выступают путевыми выключателями в циклическом управлении. Вращающий механизм переключает внутреннюю контактную группу. Применяют на лебедках и других валах, что вращаются на небольшой скорости. Оснащаются несколькими контактными группами.

Пневматические концевики — устройства, останавливающие поступление сжатого воздуха либо других газов, после нажатия на кнопку или рычаг. Другая их разновидность срабатывает, когда в системе достигнут определенный уровень давления.

Специалисты напоминают: все работы по подключению и отключению выключателей должны проводиться при полном отсутствии напряжения. Проверку выполняют посредством указателя напряжения, а корпуса из металла поддают обязательному заземлению.

Плюсы и минусы бесконтактных выключателей

Бесконтактный выключатель – альтернатива и одновременно частный случай сенсорного выключателя. Работает на инфракрасном излучении и позволяет включать подсветку взмахом руки, т. е. без контакта. В основе конструкции 2 элемента: излучатель и приемник. Выключатель реагирует при появлении любого предмета в пределах 2-7 см от него. Такие модели применяют в местах, где важным условием выступает отсутствие контакта рук с поверхностями и предметами.

При выборе бесконтактных выключателей необходимо учитывать материал профиля, к которому будет крепиться светодиодная лента. Если это алюминий, то здесь стоит избегать вариантов с расположением микросхемы снизу, а силового ключа сверху. Такой выключатель не получится прикрепить на нижнюю поверхность алюминиевого профиля. Он подойдет только для пластика. В случае с алюминием нужно выбирать выключатели с ровным и гладким нижним основанием.

Еще один недостаток бесконтактных выключателей – ширина. Обычно она на пару миллиметров больше, чем сама светодиодная лента. Другие важные особенности:

  • Для работы выключателя в рассеивателе нужно вырезать окошко.
  • Режим автоматического отключения подсветки, когда внезапно пропадает напряжение, и включения при его появлении. Это свойственно не для всех выключателей, но перед покупкой стоит уточнить этот нюанс.

Таким образом, у бесконтактных выключателей один серьезный недостаток – молниеносная реакция, поэтому важно правильно выбирать место установки

Применение смартфона для управления освещением

Этот тип управления освещением или другими электроприборами ещё не так доступен как управление с пульта, из-за высокой стоимости. Манипуляция ими происходит по сети интернет и для этого разработано специальное программное обеспечение, устанавливаемое или на компьютер, или на смартфон. Это программное обеспечение должно прилагаться к устройству при его покупке.

Радиус действия таких электронных устройств неограничен, главное, чтобы был доступ к интернету, чаще всего через Wi-Fi. С помощью данного варианта можно не только включать или отключать освещение, но также регулировать яркость или оттенки освещения (тёплые или же холодные тона).
Для обычных квартир, конечно, такая техника не так востребована, как для больших участков с наружным освещением и подсветкой.

Главное, что нужно помнить подключая любой выключатель дистанционный с пультом — это безопасность. Нельзя прикасаться к оголенным проводам, без отключения питания и проверки отсутствия напряжения на них.

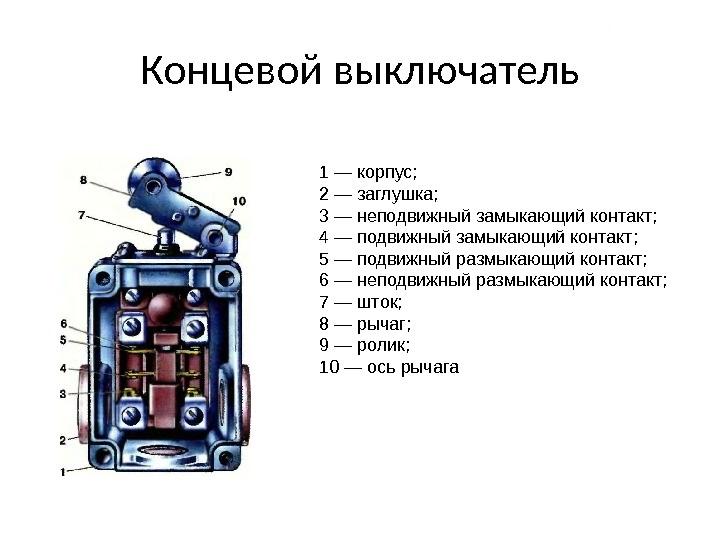

Из чего состоят и как подключаются концевые выключатели

Начну, пожалуй, с выключателей кнопочного типа. Контактная группа у них, конечно же, самая обычная: пара контактов неподвижного типа, между которыми расположен подвижный контакт. Подвижный контакт связан со штоком, выходящим наружу из корпуса прибора. Именно на этот шток и надавливает контролируемый объект (дверь, либо ворота).

Выключатели рычажного типа устроены практически так же, с той разницей, что (как было сказано выше) подвижный контакт управляется рычагом, который с последним связан через шток, либо тягу.

Поплавковые концевики обычного типа представляют из себя поплавок, закрепленный на вертикальном штыре, на конце которого закреплен влагозащищенный микровыключатель. Когда поплавок достигает верхней точки, он надавливает на шпенек микровыключателя, отключая подачу питания на исполнительный механизм (насос). Другой такой же микровыключатель находится в нижней точке штыря, отключая насос при достижении нижнего уровня жидкости (предотвращая, таким образом, работу насоса без жидкости).

Другой тип поплавковых выключателей (магнитный) устроен следующим образом: на поплавке закрепляется обычный постоянный магнит, а роль подвижных контактов выполняют герконы (герметизированные магнитоуправляемые контакты).

Выключатели ползункового типа состоят из пары ползунков-указателей, которые соединены при помощи резьбы со стержнем. Каждый из ползунков связан со своим датчиком (роль датчиков, обычно, выполняют микровыключатели), сигнализирующим о том, что соответствующий ползунок достиг своей крайней точки. Большим минусом таких концевиков является необходимость их регулировки вручную (что является очень кропотливым и длительным процессом).

Магнитные концевые выключатели (как и подобные приборы поплавкового типа) имеют в своей основе геркон (герметизированный магнитоуправляемый контакт). Устройство же, управляющее таким контактом, представляет из себя обычный постоянный магнит, заключенный в пластиковый корпус. Устанавливаются они так:

  1. На подвижной части (дверь, крышка люка, створка окна) закрепляется постоянный магнит;
  2. Второй корпус, в котором находится геркон, закрепляется на неподвижной части (косяк двери, рама окна или люка);
  3. Контакты геркона включаются в контролируемую цепь.
READ  Реактивное сопротивление

В результате, когда дверь закрыта, контакты геркона замкнуты и на контролируемую цепь поступает питание. При открытии двери постоянный магнит выходит из магнитного зацепления с герконом, в результате чего тот размыкается, прерывая цепь питания контролируемого устройства. Бывает, правда, и выключатели обратного действия, у которых при потере магнитного воздействия происходит замыкание цепи. Единственным минусом подобного типа приборов можно считать только то, что они способны работать лишь с токами небольшой величины.

Практически все концевые выключатели подключаются в разрыв контролируемой цепи. Лишь только поплавковые выключатели подсоединяются к специальным контактам устройства контроля насоса, с которым работают.

Кроме того, все концевые выключатели делятся на 3 группы:

  1. Нормально закрытые;
  2. Нормально открытые;
  3. Переключающие.

В зависимости от особенностей электросхемы, применяют тот или иной тип концевика.

Завершаем. Я вам подробно постарался ответить на вопрос: что такое концевой выключатель. Пишите, буду рад прислушаться к вашему мнению. Посмотрите другие статьи и разделы на карте сайта. Всего доброго!

Маркировка концевых выключателей

Каждое из этих коммутирующих устройств имеет соответствующую маркировку. Расшифровав ее, можно получить все сведения о конкретной модели концевого выключателя. Если на нем есть запись ВУ222М, то она обозначает, что перед вами выключатель концевой серии ВУ222. Подвижный элемент — рычаг модернизированный.

Подробно расшифруем для примера маркировку выключателя ВП 15М4221-54У2. Он оснащен одним подвижным действующим элементом серии 15. Имеет один замыкающий контакт и один размыкающий, оснащенный толкателем с роликом. Уровень защиты — IP54 со стороны привода, «У» обозначает климатическое исполнение, а цифра 2 — категорию размещения. Изделие соответствует ТУ У 31.2-25019584-005-2004.

ÐÑинÑип ÑабоÑÑ Ð²ÑклÑÑаÑелÑ

Ðодобное ÑÑÑÑойÑÑво Ð¸Ð¼ÐµÐµÑ ÑобÑÑвеннÑй пÑинÑип ÑабоÑÑ, коÑоÑÑй пÑÐ¸Ð²Ð¾Ð´Ð¸Ñ ÐµÐ³Ð¾ в движение. ÐÑклÑÑаÑÐµÐ»Ñ ÐºÐ¾Ð½Ñевой бÑÐ´ÐµÑ ÑÑабаÑÑваÑÑ Ð²Ð¾ вÑÐµÐ¼Ñ ÐºÐ¾Ð½ÑакÑа Ñ Ð¾Ð³ÑаниÑиÑелÑми. Ð Ñаком ÑлÑÑае бÑÐ´ÐµÑ Ð¿ÑекÑаÑено пиÑание в ÑлекÑÑиÑеÑком меÑанизме, где ÑÑÑанавливаеÑÑÑ ÑÑо ÑÑÑÑойÑÑво. ÐбÑолÑÑно вÑе конÑевÑе ÑлеменÑÑ Ð´Ð¾Ð»Ð¶Ð½Ñ ÑабоÑаÑÑ Ð¿ÑавилÑно и надежно, вÑполнÑÑ Ð²Ñе возложеннÑе задаÑи. ÐÑи ÑÑом не Ð¸Ð¼ÐµÐµÑ Ð·Ð½Ð°ÑÐµÐ½Ð¸Ñ ÑпоÑоб подклÑÑÐµÐ½Ð¸Ñ Ð¸ конÑигÑÑаÑии конÑевÑÑ Ð²ÑклÑÑаÑелей. Ðменно по ÑÑой пÑиÑине ÑÑÑ ÐºÐ¾Ð½ÑÑÑÑкÑÐ¸Ñ Ð¿ÑинÑÑо ÑÑÑанавливаÑÑ Ð² оÑобо опаÑной зоне.

Ðо вÑÐµÐ¼Ñ ÐºÐ¾Ð½ÑакÑа Ñ Ð¿Ð¾Ð´Ð²Ð¸Ð¶Ð½Ñм меÑанизмом ÑÑÑÑойÑÑво вÑклÑÑаÑÐµÐ»Ñ Ð´Ð¾Ð»Ð¶Ð½Ð¾ обÑзаÑелÑно подаÑÑ Ñигнал. ЭÑо ÑвидеÑелÑÑÑвÑÐµÑ Ð¾ поÑвлении опаÑноÑÑи в ÑлекÑÑиÑеÑкой Ñепи. ÐÑклÑÑаÑÐµÐ»Ñ ÐºÐ¾Ð½Ñевой пÑедÑÑавлÑÐµÑ Ñобой обÑÑнÑй даÑÑик, коÑоÑÑй оÑнаÑен авÑомаÑиÑеÑкой ÑиÑÑемой вÑклÑÑениÑ.

ТИПЫ И ОБЛАСТЬ ПРИМЕНЕНИЯ КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ

Все устройства данного типа условно разделяются на отдельные группы в зависимости от:

  • исполнения: на открытые, закрытые и переключаемые;
  • конструкции и способа настройки коммутации: на механические, бесконтактные и магнитные;
  • габаритов и длины рабочего хода: на стандартные и миниатюрные.

Группа механических концевых выключателей представлена устройствами с роликами, ползунками, рычажками или кнопками. Одинарные механические концевики встречаются редко, чаще всего блоки имеют пару или более НО или НЗ электроконтактов с низким током коммутации.

Несмотря на связанные с прямым контактом недостатки они обходятся дешево и задействуются практически во всех сферах быта и производства, включая автоматизацию ворот и промышленного оборудования.

Бесконтактные модели представлены индуктивными, оптическими (сенсорными), емкостными и ультразвуковыми типами концевиков. Основу их рабочего узла составляют тиристоры с низким сопротивлением, изменяющими состояние цепи при получении сигнала от чувствительных элементов.

Они используются в качестве датчиков объема и движения и имеют широкую сферу применения: от включения света при открытии дверей и привода ворот до точнейших сигнализаторов в САУ.

Магнитные или герконовые типы признаны оптимальными и практически независимыми от условий среды. Размещение герконов и постоянного магнита на движущихся и неподвижных частях позволяет быстро реагировать на изменение расстояния между ними, схема подключения может быть любой.

Герконы успешно используются при необходимости контроля и дозировки жидких и сыпучих материалов, автоматического управления воротами или включении сигнализации при открытии дверей.

В быту концевые выключатели массово устанавливаются в дверях шкафов купе, системах сигнализации и охраны авто и домов, приводах управления воротами. В производстве они используются в ситуациях, требующих замедления, переключения обмоток или полного останова автоматизированного электропривода.

К отдельной группе относят поворотные типы концевых выключателей, оснащаемые кулачковыми механизмами и подключаемыми к любому двигателю или редуктору. Они позволяют с высокой точностью управлять числом вращений или менять угол движения, что актуально для подъемной техники, конвейеров, автоматических ворот и ветряных генераторов.

Область применения

Также необходимо знать, где применяются концевые выключатели. Каждый тип исполнения имеет свое определенное назначение, и применяются в разных сферах деятельности. Однако по использованию они делятся на:

  1. Функциональные. Они отвечают за регулярное отключение или включение освещения, или какой-то другой электрический прибор. Например, такое устройство находится в холодильнике. При открытии двери механизм включает свет, а при закрытии – отключает, это один из вариантов применения концевого выключателя.
  2. Защитные. Они монтируются для того, чтобы защитить как механизм, так и работников от неправильных действий. Например, шахтерский лифт не начнет спускаться до того времени, пока дверцы не закроются, благодаря этому люди могут безопасно пользоваться лифтом.

Если подытожить, то использование данного аппарата зависит от конструкции и возможностей механизма. Зачастую потребители и не знают о том, что им часто приходится использовать данный механизм в жизни:

  • в автомобилестроении и в автомобиле;
  • в бытовой технике и быту;
  • в мебельных изделиях;
  • на заводах и производственных предприятиях для осуществления разных задач.

Концевые выключатели являются очень практичными и необходимыми устройствами. Но для подключения таких устройств лучше обратится за помощью к специалистам. Как уже стало понятно, эти устройства во многом упрощают использование многих бытовых предметов. Надеемся, предоставленная статья была для вас полезной и интересной!

Будет полезно прочитать:

  • Как подключить перекидной рубильник
  • Как сделать подсветку фартука на кухне
  • Как работает магнитный пускатель

https://youtube.com/watch?v=VuuRxGwi6mA

Выводы

Вакуумные выключатели с номинальным напряжением 6, 10 и 35 кВ являются одним из наиболее востребованных сегодня типов коммутационного оборудования высоковольтных сетей. Они более надежны в эксплуатации, долговечны и безопасны для обслуживающего персонала и окружающей среды. Вакуумные выключатели от других видов устройств отличаются относительной простой и надёжной структурой. Поэтому этот вид оборудования служит длительное время без особых нареканий.

Ресурс естественного износа определяется числом операций, равным не менее 20000. При условии своевременного производства технического обслуживания этот ресурс возрастает на 5-10%. Между тем, техническое обслуживание ВВ ограничивается небольшим количеством лёгких операций.
