Бензогенератор своими руками: инструкции для изготовления

Сопряжение двигателя и генератора

Вращение от двигателя к генератору передается путем ременной передачи или редуктора. Но редуктор имеет большую массу, высокую шумность, поэтому лучше воспользоваться ременной передачей.

Двигатели и генераторы характеризуются различными значениями номинальных оборотов, поэтому шкивы на валах этих устройств должны обеспечивать определенное передаточное число. Рассчитывается оно просто: во сколько раз обороты генератора должны быть меньше оборотов двигателя, во столько же раз диаметр шкива генератора должен превышать диаметр шкива двигателя. Например, генератор легкового автомобиля рассчитан на номинальные обороты 5000 в минуту, а двигатель бензопилы работает при 10000 оборотах в минуту. Таким образом, диаметр шкива генератора должен быть в два раза больше диаметра шкива двигателя.

Обратите внимание!
Нельзя брать слишком маленький диаметр шкива, поскольку сильный изгиб приводного ремня сократит его срок службы, и уменьшится коэффициент полезного действия, поскольку часть мощности двигателя будет теряться на изгибание ремня. На практике можно использовать шкивы с минимальным диаметром не менее 100 мм

Заманчиво использовать генераторы с родными шкивами. Но, если там используется плоский ремень, то найти подобный нужной длины довольно затруднительно, поэтому, чтобы облегчить поиски нужного ремня, шкивы нужно изготовить под клиновой ремень. Таких ремней всевозможной длины множество в любом автомагазине или авторынке, и стоимость их невысока.

Шкивы изготавливают из дюралюминия или текстолита. Это может сделать любой токарь за символическую плату. Главное – обеспечить плотную посадку на валу генератора и двигателя.

Генераторы марки «Фубаг»

В основном компания занимается производством компактных силовых установок для выработки электроэнергии. Данные модели допускается применять и как основные, и как вспомогательные источники питания. В зависимости от серии мощность может варьироваться от 650 Вт до 9,5 кВт. Можно выделить следующие общие маркировки моделей: BS, Ti, MS и HS. Все представители бензогенераторов «Фубаг» отличаются комплексной системой защиты, которая дает возможность мгновенно отключать устройства при обнаружении перегрузки, что, несомненно, сэкономит деньги на ремонт или покупку новой мини-электростанции.

Основные потребители продукции компании проживают на территории Европы. Зарекомендовать себя на данном рынке Fubag смогла благодаря ответственному подходу к процессу производства своих агрегатов. Многоуровневый контроль качества продукции позволил создать надежные, бесперебойно работающие устройства. В некоторых бензогенераторах «Фубаг» применяются четырехтактные моторы от компании MITSUBISHI. При этом присутствуют также и модели, работающие на дизельном топливе. Большинство генераторов оснащены входом на 12 В для запитывания потребителей с малым вольтажом.

Аварийный запуск генератора

Иногда бывает так, что генератор необходимо срочно запустить, а ручной стартер отказал именно в этот самый момент. При необходимости есть несколько способов экстренного запуска.

Перечисленные ниже способы небезопасны!

Снимите кожух стартера. Под ним расположен маховик с крыльчаткой охлаждения, притянутый к коленвалу гайкой. Чтобы привести его во вращение, можно:

  • Намотав вокруг маховика веревку, использовать ее аналогично тросу ручного стартера. Учтите, что, если она зацепится за лопасти вентилятора, при запуске мотора эта веревка превратится в хлещущий во все стороны бич, поэтому будьте аккуратны. Стойте так, чтобы веревка не могла попасть по рукам или голове.
  • Маломощные двигателя можно завести и вручную: на выключенном зажигании несколько раз проверните коленвал, вращая шкив руками в нужном направлении. При этом бензокран должен быть открыт, а заслонка пускового устройства – закрыта. После этого, включив зажигание, подведите коленвал к ВМТ сжатия (почувствуется нарастание усилия на маховике), а затем резким рывком проверните шкив, чтобы энергии искры хватило для воспламенения смеси.
  • Мощная аккумуляторная дрель и головка с удлинителем из набора инструмента – неплохая замена электростартеру на скорую руку. Зажмите в патроне удлинитель, наденьте на него головку подходящего размера и раскрутите коленвал за гайку крепления маховика. Правда, таким способом получится завести только маломощный генератор – для двигателя большого объема крутящего момента дрели не хватит, чтобы провернуть его на такте сжатия.

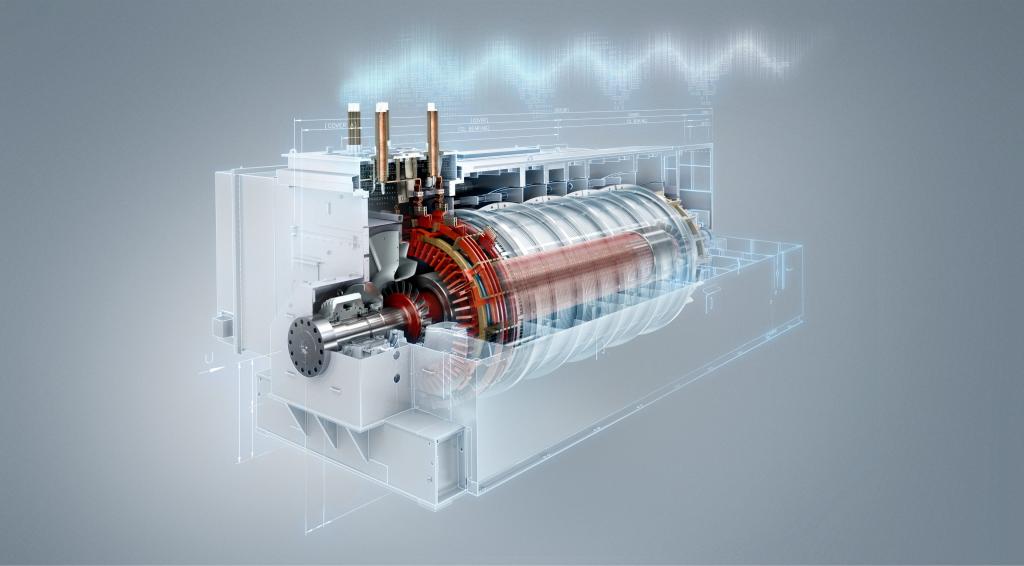

Принцип работы генератора

В основе работы бензинового генератора для вырабатывания электричества положены явления электромагнитной индукции, изучаемые ещё в школьном курсе физики. Суть заключается в том, что через электромагнитное облако проходит проводник и получает импульс, который впоследствии перерабатывается в ток постоянного характера. Все операции следуют друг за другом:

Генераторы существуют разной мощности. Потребление топливных ресурсов также отличается. Но, независимо от перечисленных параметров, основополагающими являются две составляющих: ротор и статор. Якорь используется для создания электромагнитных полей
, именно поэтому состоит из магнитов, равноудалённых от сердечника. Назначение статора — приведение в движение ротора и регулировка состояния электромагнитных полей.

В зависимости от того, как совершает вращение ротор, генераторы бывают синхронного и асинхронного типа. Синхронные считаются более капризными, так как восприимчивы к изменениям напряжения. Отличаются они и сложностью конструкции. Выигрышны в этом отношении асинхронные электрогенераторы. Они имеют довольно солидный перечень технических характеристик.

Устройство и конструкция

В частных загородных домах, на дачных участках в селах можно очень часто наблюдать пропадание электроэнергии на несколько часов или даже дней в зимнее время года. Генератор энергии – идеальный вариант для поддержания работоспособности бытовой техники в доме, но, иногда в суровую зимнюю пору может случиться ЧП и ваш генератор перестанет работать.

Это крайне неприятная ситуация требует быстрого ремонта, но для него у нас есть отдельная статья. Сейчас мы разберем конструкцию бензогенератора и его составляющие.

Ключевой элемент агрегата — бензиновый двигатель, который комплектуется разными системами, такими как: подача смазки, шумоподавление и подача топлива. От двигателя наружу ведет выхлопная труба для выведения отходов.

Над двигателем чаще всего располагается топливный бак с индикатором уровня топлива. Рядом с двигателем и ниже бака расположены воздушный фильтр и аккумулятор.

Схема устройства бензинового генератора

Чтобы генератор работал как можно тише, на выхлопную трубу устанавливается глушитель. Отметим сразу, что глушитель для бензогенератора своими руками делать не будем, так как это сильно затратно по времени и зачастую небезопасно.

На панели управления генератором присутствует вольтметр, прерыватель цепи, показания генератора (у более продвинутых моделей), замок зажигания, розетки, выход постоянного тока и клеммы заземления. Чтобы генератор было удобно передвигать, его оборудуют колесами и специальными упорами, предотвращающими свободное движение.

READ  Как правильно подключить электроплиту самостоятельно

Почему используется асинхронный генератор

В отличие от синхронного генератора, асинхронный имеет огромное количество достоинств и преимуществ. Основным фактором выбора асинхронного варианта стал низкий клирфактор. Высокий показатель клирфактора характеризует количественное наличие высших гармоник в выходном напряжении. Они вызывают бесполезный нагрев мотора и неравномерность вращения. Синхронные генераторы имеют величину клирфактора на уровне 5-15%, в асинхронных он не превышает 2%. Их этого следует, что асинхронный генератор энергии вырабатывает только полезную энергию.

Немного о асинхронном генераторе и его подключении:[su_youtube url=»https://www.youtube.com/embed/VbUqxQkhCRg»]

Не менее весомым преимуществом данного вида электрогенератора является полное отсутствие вращающихся обмоток и электронных деталей, чувствительных к повреждениям и внешним факторам. Следовательно, данный вид аппаратов не подвержен активному износу и прослужит дольше.

Классификация по назначению

Бытовые варианты данных устройств чаще всего являются переносными и не предназначены для длительного непрерывного использования. Мощность достигает при этом 4 кВт. Такой генератор прекрасно подойдет для питания частного дома или при длительном выезде на природу с палатками. Кроме того, подобные модели могут применяться для обеспечения работы маленького цеха или склада, однако не рекомендуется держать их во включенном состоянии больше четырех часов подряд. Это обусловлено в первую очередь конструкцией бензогенератора. Через указанный срок ему требуется некоторое время на охлаждение комплектующих, после чего возможен повторный запуск на такой же период.

Профессиональные устройства обладают более высокой мощностью. Также было увеличено время, в течение которого они могут непрерывно функционировать. Предпочтение при этом отдается применению дизельного топлива, потому как оно считается экономичнее, а у двигателя увеличивается рабочий ресурс. Также существует одно конструктивное отличие от подавляющего большинства бытовых устройств — наличие трехфазной системы питания, которая рассчитана на 380 В выходного напряжения. В то же время практически все домашние генераторы работают от сети 220 В и вырабатывают однофазный ток. Весьма большие габариты требуют установки профессиональных устройств на специальное колесное шасси или же они делаются полностью стационарными.

Устройство

Принцип работы бензинового генератора основан на превращении энергии, полученной при сгорании бензина в электрическую. Составные части бензогенератора:

  • Бензиновый двигатель;
  • Электрический двигатель 127, 220 или 380 В;
  • Топливный бак;
  • Пусковой стартер;
  • Конденсаторы;
  • Электрические автоматы и выключатели;
  • Вольтметр;
  • Розетки для подключения электроприборов.

Промышленные модели снабжены дополнительными функциями, позволяющими контролировать все параметры работы. Особенно удобен АВР (автоматический ввод резервного питания в аварийных ситуациях). Все устройство монтируется на удобную жесткую раму, снабженную колесами и ручками для транспортировки. Заводской кожух намного красивее и прочнее самодельного. Ниже приведен рисунок с указание всех деталей бензинового генератора.

Для тех, кто хорошо разбирается в электротехнике и умеет работать руками, сделать бензогенератор своими руками не составит труда.

Электрический генератор из мотоблока

Жители загородных поселков давно пользуются мотоблоками. Ведь это на сегодняшний день, если так можно выразиться, самый надежный помощник, без которого работы в огороде или саду не проводятся. Правда, как и все этого типа инструменты, мотоблок выходит из строя. Восстановить его можно, но как показывает практика, лучше купить новый.

Владельцы инструмента распрощаться с ним не спешат, поэтому у каждого хозяина загородного дома в кладовке найдется один старый экземпляр. Его-то и можно будет использовать в конструкции электрогенератора напряжением 220/380 вольт. Он будет создавать крутящий момент генератору тока, в качестве которого можно приспособить обычный асинхронный двигатель. При этом необходим будет мощный электродвигатель (не меньше 15 кВт, с частотой оборотов вала 800-1600 об/мин). Почему такая большая мощность электродвигателя?


Для сборки самодельного генератора подойдут детали мотоблока

Делать самодельный генератор для парочки лампочек нет смысла, ведь решается вопрос полного обеспечения загородного дома электроэнергией. А с электродвигателем небольшой мощности получить достаточно электроэнергии не получиться. Хотя все зависит от суммарной мощности бытовых приборов и освещения дома. Ведь в небольших дачах кроме холодильника с телевизором ничего-то и нет. Поэтому совет – сначала рассчитайте мощность дома, затем выбирайте электрический мотор-генератор.

Сборка электрогенератора

Итак, чтобы собрать бензиновый генератор своими руками напряжением 220 вольт, необходимо установить на одной станине мотоблок и электродвигатель так, чтобы их валы располагались параллельно. Все дело в том, что вращение от мотоблока к электрическому мотору будет передаваться при помощи двух шкивов. Один будет установлен на валу бензинового двигателя, второй на валу электрического. При этом необходимо правильно выбрать диаметры шкивов. Именно этими размерами подбирается частота вращения электрического мотора. Этот показатель должен быть равен номинальному, который указан на бирке оборудования. Небольшое отклонение в большую сторону в пределах 10-15% приветствуется.

Когда механическая часть сборки будет закончена, будут установлены шкивы, соединяемые ремнем, можно переходить к электрической части.


Устройство электрогенератора

  • Во-первых, обмотки электрического мотора соединяются по схеме звезда.
  • Во-вторых, подключаемые к каждой обмотке конденсаторы должны образовать треугольник.
  • В-третьих, напряжение в такой схеме снимается между концом обмотки и средней точкой. Именно здесь получается ток напряжением 220 вольт, а между обмотками 380 вольт.

Для информации даем соотношение мощности мотора с емкостью конденсаторов:

  • 2 кВт – 60 мкФ.
  • 5 кВт – 140 мкФ.
  • 10 кВт – 250 мкФ.
  • 15 кВт – 350 мкФ.

Обратите внимание на некоторые полезные советы, которые дают специалисты

  • Если электрический двигатель будет греться, то необходимо поменять конденсаторы на элементы с пониженной емкостью.
  • Обычно для самодельных электрогенераторов используют конденсаторы напряжением не меньше 400 вольт.
  • Обычно одного конденсатора хватает для активной нагрузки.
  • Если есть необходимость использовать для питания дома все три фазы электродвигателя, то необходимо установить в сеть трехфазный трансформатор.

И еще один момент. Если перед вами стоит проблема, как организовать отопление с помощью самодельного электрогенератора, то двигатель от мотоблока здесь будет мал (имеется в виду мощность прибора). Оптимальный вариант – это двигатель от автомобиля, к примеру, от Оки или Жигулей. Многие могут сказать, что такое оборудование обойдется в копеечку. Ничего подобного. Купить сегодня подержанный автомобиль можно именно за копейки, так что расходы будут мизерными.

Применение бензогенераторов


обеспечить электропитание

Несмотря на то что бензогенераторы уступают дизельным агрегатам, они остаются весьма востребованными источниками резервного питания, которые применяются в быту и на производстве.

READ  Группа по электробезопасности 3 группа

Бензогенератор имеет немало преимуществ.

  1. Благодаря небольшим размерам и компактным габаритам генератор можно использовать в небольших помещениях.
  2. Малый вес агрегата позволяет легко перемещать прибор.
  3. Бензогенератор имеет простое устройство и при желании можно изготовить генератор самому.
  4. Легко поддаётся ремонту — заменить вышедшие из строя конструктивные элементы и узлы не составит проблем.
  5. Бензиновые источники резервного электропитания обладают хорошей производительностью и большим моторесурсом.
  6. Стоимость бензогенератора значительно ниже дизельного и газопоршневого источника питания.

Бензиновые источники резервного питания широко применяются в различных сферах:

  • в ремонтных и строительных работах;
  • в мастерских и производственных цехах;
  • могут служить источником электрической энергии для сетей освещения и сигнализаций;
  • бензогенератор применим в качестве источника бесперебойного электропитания для персональных компьютеров, что даёт возможность не бояться за сохранность информации при отключении электросети;
  • на дачных участках, чтобы запитать водяной насос, болгарку, перфоратор и другие инструменты;
  • для обустройства комфортного времяпрепровождения на природе;
  • в качестве аварийного электроснабжения в больнице.

Конечно, не всякий бензиновый источник резервного питания сможет справиться с энергообслуживанием целого дома. Некоторые агрегаты, благодаря своей мобильности, легко используются при выезде загород на отдых. Мощные виды бензогенераторов способны функционировать в течение 1500 часов.

Виды бензиновых генераторов исчисляются десятками, которые имеют отличия в размерах, мощности и запасе энергии

Выбирая агрегат, важно сравнить требуемую мощность бензогенератора с производственными характеристиками

Требуемая мощность бензоэлектростанции — это суммарная мощность всех потребителей электрической энергии, умноженная на 1.5 (коэффициент).

Однако, если цена фабричного бензогенератора кажется завышенной, а резервный источник электропитания нужен уже сегодня, то можно собрать генератор своими руками. Для этого необходимо изучить устройство и разобраться в принципе работы.

Как сделать бензогенератор, имея готовую силовую установку?

Ответ лежит на поверхности – подключить генератор к бензиновому мотору. Где его взять? Любой электромотор, при правильной организации системы возбуждения обмоток, становится генератором.

Генератор постоянного тока

Он получает крутящий момент от двигателя вашей машины, и вырабатывает напряжение постоянного тока 14 вольт. Ничего не надо изобретать. Достаточно посмотреть мощностные характеристики, и подобрать небольшой двигатель из перечисленных выше.

Главное условие – исправный регулятор напряжения и желательно «живые» обмотки. Впрочем, если вам достался сгоревший экземпляр – не беда. Как снять якорь с электроустановки бензогенератора, знает любой радиолюбитель.

Перемотать обмотку можно за один вечер. В принципе, если вы самостоятельно сможете собрать мини электростанцию, можно садиться писать книгу: «Неисправности бензогенератора и способы их устранения». Это крайне полезный опыт.

Поломка источника электроэнергии в чистом поле – это проблема. А знакомый с устройством «Кулибин», сможет восстановить работу без вызова мастера. Единственный недостаток, правда, существенный – напряжение 12-14 вольт. Освещение, зарядка мобильных устройств, подключение музыки и компьютера – без проблем. Но для дома необходимо 220 вольт. Выручит преобразователь напряжения, например, от старого бесперебойника.

Двигатель переменного тока

Тут ситуация сложнее (правда и дешевле, нет необходимости искать преобразователь). Любой электромотор можно сделать генератором, подключив его к приводу.Есть нюансы. Для возбуждения обмоток в режиме генератора, необходима конденсаторная схема (см. рисунок) и точный подбор оборотов. Если вы дочитали до этого места – нет смысла объяснять, как из 3-х фазного источника 380В получить одну фазу 220В. Это тема отдельной статьи.

Для измерения оборотов потребуется тахометр. Вы подключаете мотор к сети, и замеряете скорость вращения. Добавляете к полученным оборотам 5%-10%, и получаете оптимальную скорость вращения вала для возбуждения обмоток генератора.

Самодельный бензогенератор на 220 вольт из движка от ГАЗ 21 и генератора переменного тока на 15 кВт — видео

Лучшие генераторы с мощностью до 1 кВт

В данную категорию входят так называемые домашние устройства с более или менее компактными размерами и скромными параметрами. Такие модели оснащаются двухтактными или четырехтактными двигателями.

Если взглянуть на рейтинги магазинов, то лучшим бензогенератором на 1 кВт считают модели, перечисленные ниже.

  1. Huter HT1000L. Лучший бесщеточный генератор. При этом устройство работает до 4 часов в непрерывном режиме, а в его основе лежит четырехтактный двигатель. Износа щеток не происходит, так как в конструкции системы подачи тока их просто не предусмотрено.
  2. FUBAG BS 1000 i. Оптимальный вариант среди бюджетных решений для дома и отдыха. Легкая конструкция инверторного типа способна обеспечить электроэнергией различные бытовые приборы. Однако модель поставляется с двухтактным бензиновым двигателем, который будет быстро изнашиваться.
  3. «Зубр ЗИГ-1200». Прекрасное сочетание мощности и производительности. Шум четырехтактного двигателя снижается при помощи звукоизоляционного кожуха и специального глушителя. Счетчик моточасов подсказывает время, когда уже пора менять масло.

Принцип работы генератора

В основе работы бензинового генератора для вырабатывания электричества положены явления электромагнитной индукции, изучаемые ещё в школьном курсе физики. Суть заключается в том, что через электромагнитное облако проходит проводник и получает импульс, который впоследствии перерабатывается в ток постоянного характера. Все операции следуют друг за другом:

Генераторы существуют разной мощности. Потребление топливных ресурсов также отличается. Но, независимо от перечисленных параметров, основополагающими являются две составляющих: ротор и статор. Якорь используется для создания электромагнитных полей
, именно поэтому состоит из магнитов, равноудалённых от сердечника. Назначение статора — приведение в движение ротора и регулировка состояния электромагнитных полей.

В зависимости от того, как совершает вращение ротор, генераторы бывают синхронного и асинхронного типа. Синхронные считаются более капризными, так как восприимчивы к изменениям напряжения. Отличаются они и сложностью конструкции. Выигрышны в этом отношении асинхронные электрогенераторы. Они имеют довольно солидный перечень технических характеристик.

Устройство бензогенератора

Принцип работы бензинового генератора таков же, как и большинства любых электростанций, основанных на преобразовании механической энергии в электрическую. Внешняя сила вращает якорь генератора, и в обмотках статора наводится электрическое напряжение. В случае бензогенератора якорь вращает бензиновый двигатель. Впрочем, вместо бензинового с тем же успехом может использоваться и дизельный двигатель. Отличие заключается лишь в используемом топливе – бензина или дизельного.

Итак, что входит в устройство бензинового генератора? Основные части:

  • Бензиновый двигатель (двух,- или четырехтактный);
  • Генератор;
  • Схема контроля, защиты и управления;
  • Устройство стабилизации оборотов;
  • Бак для топлива;
  • Рама для крепления всех составляющих частей.
READ  Освещение детской комнаты. основные правила

Принцип работы бензогенератора

На конусный коленвал двигателя установлен ротор, который при вращении внутри обмотки статора дает магнитное поле. После возбуждения генератора автоматическим регулятором напряжения, грубо говоря, магнитное поле превращается в электроэнергию. Такие генераторы работают на постоянных оборотах в 3000 об., что является 50 герцами и 220 вольтами. Такую частоту оборотов поддерживает механический регулятор оборотов. Нарушение количества оборотов ведет к изменению потенциала электрической величины, другими словами если обороты занижены вольтаж падает и прибор может не включиться, а если обороты завышены — подключенный прибор может и сгореть.

Как делать нельзя?

При подключении бензогенератора к дому нельзя подсоединить его к любой находящейся рядом розетке, заблаговременно выключив автоматы на распределительном щитке.

Мощность генератора может быть намного больше пропускной способности розетки (обычно последняя рассчитана на 3500 Вт). Результат – короткое замыкание из-за превышения максимальной нагрузки, возгорание.

Если при этом еще и не отключать автоматы основной линии, то подача энергии в сеть приведет к поломке генератора.

Подключение питания дома через розетку допускается только для маломощных (до 4 кВт) установок. Но даже в этом случае лучше подсоединять к генератору электроприборы через удлинитель. Для мощных станций необходимо использовать систему автозапуска – АВР либо рубильник реверсивного типа.

ТО генераторов и электрических систем

Касаясь представленного аспекта проведения ремонтных работ, рекомендуется обращаться в специализированные станции обслуживания. Вы можете купить новый генератор для бензогенератора и установить его самостоятельно, в остальном без помощи специалистов не обойтись. Основные типы поломок и методы ликвидации:

Для того чтобы запустить двигатель, требуется стартер. Чаще всего используется ручной, но более мощные модели комплектуются электростартерами по типу автомобильных. Ремонт и обслуживание данных технических элементов проводится полной заменой. Проблема в том, что большая часть из них неремонтопригодная. Стандартная разборка может привести к тому, что вы просто не сможете собрать все обратно.

Главное условие проведения ремонтных работ — это обращаться в первую очередь к техническим пособиям. Это позволит заранее разобраться со всеми поломками и другими ограничениями. Ваша рука станет главным помощником в проведении ремонта и технического обслуживания. Проверка электронных блоков проводится с помощью специализированных стендов. То есть это компьютерное программное обеспечение, которое позволит выявить все недостатки оборудования на ранних этапах.

Приступаем к сборке агрегата

Этап первый: закрепляем двигатель от мотокосы

Для начала берем отрезок доски и обрезаем ее предварительно по размеру нашей станины. Желательно брать увесистый материал, чтобы наше оборудование имело прочную и надежную основу.

Размечаем положение двигателя от мотокосы. С помощью шаблона из бумаги размечаем точно отверстия, засверливая их дрелью или шуруповертом.

Примеряем оба двигателя на станине. Отсоединяем топливный бачок, и на посадочные места закрепляем двигатель от мотокосы.

Этап второй: крепим движок постоянного тока

Размечаем положение движка. Расстояние от обеих валов двигателей должно быть несколько сантиметров, чтобы избежать трения между ними.

Центруем валы наших движков. Расхождение по центрам проще всего откорректировать какими-либо прокладками, или же попросту подправить посадочное место на деревянной станине. Сделать это можно обычной стамеской. Чем меньше будет люфт между валами, тем меньше будет вибрация от агрегата и износ движущей части.

Размечаем патрубки. Чаще всего валы двигателей различаются по размеру диаметров. Это также поправимо, если в качестве соединительных патрубков использовать ПВХ шланги разных диаметров. Их гибкость поможет сгладить мельчайшую неточность в оцентровке валов. В нашем случае автор использовал два шланга разного диаметра, вставив один в другой.

Отрезав патрубки нужной нам длины, насаживаем с обеих сторон три хомута, поджимая их отверткой.

Закрепляем двигатель постоянного тока на саморезы, проложив их предварительно шайбами. Валы соединяем от руки и поджимаем хомуты отверткой.

Теперь можно закрепить и топливный бачок. Справиться с этой задачей не сложно, используя длинный саморез и обрезанный колпак от дюбель-гвоздя. Не забываем подсоединить топливные трубки.

Заведя топливный двигатель стартером, измеряем напряжение на выходе вольтметром. Отверткой регулируем подачу топлива, и количество оборотов, от которого и зависит напряжение. Ориентируясь по номиналу инвертора, выставляем выходящее напряжение с небольшим запасом.

Этап третий: подключаем инвертор

Зачищенные предварительно концы кабелей от двигателя постоянного тока закрепляем на клеммах инвертора. Индикатор питания сразу покажет активность прибора.

Простой контролькой (лампочкой с отрезком кабеля и вилкой на конце) проверяем работу нашего чудо-генератора.

Для подключения электродвигателя к инвертору используем клеммы.

Этап четвертый: кнопка выключения двигателя

Поскольку ведущий у нас двигатель, создающий механическое вращение, ему необходим выключатель. Кнопка выключения идет в комплекте с устройством, поэтому ей необходимо лишь найти удобное место.

Этап пятый: делаем кожух-рамку

Изготавливаем защитную рамку из полипропиленовых труб диаметром 25-32мм, делая в станине отверстия перьевым сверлом.

На углах соединяем ее с помощью полипропиленовых фитингов.

Если нет сантехнического сварочного аппарата, конструкцию можно соединить на специализированный клей для ПП труб.

Такая рамка также поможет и в переноске устройства.

Ну, а для устранения шума от вибрации нашего устройства можно на тыльной стороне станины закрепить 4 подпятника, сделав их как показано на фото, из отрезков старой велосипедной камеры.

Этап шестой: пусковой аккумулятор

Чтобы лишний раз не дергать стартер топливного двигателя, автор видеоролика применил литий-полимерный аккумулятор (LiPo) для кратковременного запуска двигателя постоянного тока. Это сравнительное новое устройство действительно может быть мощным, и выдержать большое количество рабочих циклов при минимальной потере емкостной мощности. Таким образом топливный двигатель запускается электрическим, при этом его стартер остается как запасной вариант.

Подключаем выходящие контакты аккумулятора к клеммам инвертора через пусковой тумблер, обвязывая шлейф из проводов нейлоновыми стяжками. Гнездо для зарядки можно вывести сбоку, чтобы удобно было его подключать для зарядки.

Также закрепляем и кнопку отключения топливного двигателя

Этап седьмой: пробный запуск агрегата

Проверив все контактные группы и крепеж сборных элементов, запускаем агрегат. Кнопки запуска и отключения двигателей должны работать безупречно. Стоит отметить, что пусковой аккумулятор используется всего на несколько секунд, а затем отключается.
