Как проверить сопротивление заземления

Описание измерителя ИС-10

Для содержания заземляющих устройств в рабочем состоянии два раза в год проводится измерение сопротивления контура, расположенного в грунте.  Измерения проводятся в период наибольшего высыхания грунта и наибольшего промерзания почвы. Заземление подразделяются на:

  • рабочее;
  • защитное;
  • заземление молниеотводов.

Несмотря на тип заземления, все они соединяются с электродами, вбитыми в землю. После проведения измерений составляется протокол. Участки заземляющих устройств с результатами измерений, не соответствующих нормам, должны быть осмотрены и отремонтированы.

Внимание! Сопротивление локального заземляющего контура для частных многоквартирных домовладений должно быть не выше 30 Ом при работе по системе TN-C-S (три фазы, рабочий ноль и заземляющий проводник). Одним из приборов, позволяющих произвести такие замеры, является измеритель сопротивления заземления ИС-10

Одним из приборов, позволяющих произвести такие замеры, является измеритель сопротивления заземления ИС-10.

Измеритель сопротивления ИС-10

Прибор применяется для тестирования величины сопротивлений:

  • заземляющих электродов (штырей);
  • проводников, соединяющих электроды между собой и шиной;
  • мест присоединения в схеме.

При дополнительном использовании источника питания до 300 В/50 Гц и токоизмерительных клещей можно находить амплитуду переменного тока. Аппарат позволяет определять удельное сопротивление грунта и металлических соединений.

Подготовительный этап

Измерение сопротивления заземляющих устройств производится в летний или зимний период, когда сопротивление грунта достигает максимального значения. Если испытываются вновь смонтированные установки, в этом случае результаты измеряемого сопротивления корректируются с помощью повышающего коэффициента, учитывающего степень высыхания или промерзания грунта.

При наличии в электроустановке небольшого количества оборудования, проверка сопротивления устройства заземления осуществляется непосредственно на корпус этого оборудования. Если же оборудование имеется в большом количестве, а заземляющая сеть достаточно разветвленная, выполняются раздельные измерения сопротивлений – заземлителя и заземляющих проводников. Таким образом, проверяется металлическая связь контура заземления с корпусами электрооборудования. Данная процедура выполняется с использованием вспомогательного заземлителя, подключаемого совместно с испытываемым заземлителем к измерительному прибору.

Для того чтобы измерить падение напряжения на объекте испытаний, во время прохождения через него тока, в зоне с нулевым потенциалом размещается зонд. На точность измерений сопротивления влияет взаимное расположение основного и вспомогательного заземлителей и расстояние между ними.

На схемах отмечен специальный размер d, который в каждом случае будет следующим:

  • Заземляющие сетки и заземлители, представляющие собой контур с вертикальными электродами. Размер d будет величиной самой большой диагонали.
  • Заземлители, представляющие собой вертикальные электроды, объединенные горизонтальной полосой. Величина d будет длиной этой полосы.
  • То же самое, когда заземлитель является одиночной горизонтальной полосой.
  • Если же заземлители состоят из железобетонных фундаментов зданий или стальных полос, используемых для выравнивания потенциалов, то величиной d считается максимальный размер здания в плане.

Разнос электродов должен выбираться в таком направлении, чтобы они находились не ближе 10 метров от металлоконструкций, расположенных под землей. Если подземные коммуникации присутствуют в большом количестве, может возникнуть необходимость в проведении сразу нескольких измерений. При этом выбираются различные направления лучей и разные расстояния между зондами. После нескольких измерений, наиболее точным значением будет считаться самый плохой результат.

Забивание электродов осуществляется в грунт с естественной плотностью, на минимальную глубину 0,5 метра. В случае высокого удельного сопротивления грунта, места забивки вспомогательных заземлителей увлажняются водой, а также кислотным или солевым раствором.

Какова средняя периодичность проверки состояния заземления

Периодичность проверки заземления оборудования и труб основывается на правилах эксплуатации выбранных технических устройств. Для зданий подходят индивидуальные правила, которые включают общие рекомендации по осмотру контура заземления. Сроки измерений указываются в специальных справочных материалах, которые будут использованы при выполнении профилактических мероприятий.

Как правило, чтобы поддерживать электрическую сеть в рабочем состоянии, достаточно проводить визуальный осмотр участков заземления раз в полгода. Периодичность глубокого исследования сопротивления переносного электрооборудования или дымовых труб составляет раз в год. При этом подразумевается и обследование грунта возле заземленного оборудования.

Ответственность за выполнение проверок в планируемые сроки лежит на собственнике или на работнике, которого назначил собственник. Выполнять проверку заземления переносного оборудования должны только профессионалы. Они смогут оценить качество соединения заземляющей установки с выбранным объектом, проверить целостность изоляции. Благодаря современному оборудованию они смогут найти обрыв на соединениях и выполнить ремонт.

Способы измерения Rз

Все практически реализуемые методы измерения сопротивления контура заземления основаны на известном из физики законе Ома, согласно которому сопротивление – это результат деления напряжения на протекающий по цепи ток.

Важно! Сразу оговоримся, что замерить заземление мультиметром, не обеспечивающим заданную точность снятия показаний, не представляется возможным. В этом случае придётся воспользоваться более точными измерительными приборами, способными замерять сопротивление с погрешностью до долей Ома

В этом случае придётся воспользоваться более точными измерительными приборами, способными замерять сопротивление с погрешностью до долей Ома.

Среди известных подходов к измерению сопротивления растеканию тока можно выделить следующие:

  • Косвенные замеры, проводимые «методом дополнительного электрода»;
  • Специальное зондирование, называемое вертикальным (ВЭЗ);
  • Метод, предполагающий применение типовых измерителей (аналогового вольтметра и специального амперметра).

Рассмотрим каждый их этих подходов более подробно.

Известная методика измерения сопротивления заземляющих устройств с использованием пробного электрода предполагает проведение испытаний ещё до погружения конструкции в землю.

Порядок определения искомой величины приводится ниже.

Ещё до того, как проверить контур заземления, в грунт зарывается конструкция, называемая «пробный одиночный заземлитель» (он должен иметь ту же длину, что и проверяемый контур, и немного выступать над почвой).

После погружения одиночного стержня в землю проводятся замеры величины его Rз, а затем, в соответствии с его физическими размерами, с применением известных методик определяется удельное сопротивление почвы в данном месте.

Обратите внимание! Приблизительные значения величины Rз допускается измерять обычным тестером. Для понимания сути метода ВЭЗ советуем ознакомиться со схемой измерений, предполагающей использование 4-х электродов (смотрите фото ниже)

Для понимания сути метода ВЭЗ советуем ознакомиться со схемой измерений, предполагающей использование 4-х электродов (смотрите фото ниже).

Метод ВЭЗ

Согласно этой методике, чтобы померить искомую величину (Rз) сначала внешняя ЭДС подводится к наружным штырям 1 и 2, и лишь после этого измеряется разность потенциалов между двумя внутренними стержнями 3 и 4.

Отметим, что замеренное по этому методу сопротивление оказывается более точным, чем в предыдущем случае, т. к. здесь учитываются глубинные характеристики грунта (в зоне расположения «очага» стекания тока).

Для реализации третьего способа сначала собирается цепь с измеряемым и пока ещё не известным Rз. Она состоит из забиваемых в грунт основного штыря, обозначаемого как «П», и дополнительного под обозначением «Т». Для понимания сути метода ознакомьтесь со следующим фото.

Применение измерителей тока и напряжения

После их размещения в грунте между ЗУ и «Т» прикладывается внешнее напряжение, а затем амперметром (А) измеряется проходящий в цепи ток. Одновременно с этим между контрольной точкой заземляющего контура и основным электродом «П» подключается хорошо откалиброванный измерительный прибор – аналоговый вольтметр (V), измеряющий напряжение на контролируемом участке. Искомое сопротивление определяется по закону Ома.

Измерить сопротивление защитного приспособления можно с помощью фиксированного по величине резистора, текущий через который ток берётся в качестве эталона (в этом случае он может измеряться посредством обычных клещей).

В заключение напомним, что для ответа на вопрос о том, как проверить заземление в частном доме, также следует ознакомиться с требованиями нормативов, касающимися погодных условий в момент испытаний. Для получения нужного результата работать с измерителями и другими приборами рекомендуется только в летний или зимний периоды.

Виды заземляющих систем

Основой всех действующих систем заземления, применяемых в электроустановках напряжением до 1000 вольт, является система TN с глухозаземленной нейтралью источника питания. Она соединяется с открытыми проводящими частями электроустановок с помощью нулевых защитных проводников.

Более современной и безопасной схемой заземления считается система TN-S с разделением нулевых рабочего и защитного проводников на всем их протяжении. Она используется в новых зданиях и успешно защищает людей и оборудование. Система TN-S более дорогостоящая, поскольку для прокладки в трехфазной сети требуются пятижильные провода, а в однофазной сети – проводники с тремя жилами.

В системе TN-C-S защитный и рабочий нулевые проводники на каком-то определенном участке совмещаются в одном проводе. Она легко монтируется и широко применяется на различных объектах. Однако, если проводник PEN оборвется до точки разделения, то на подключенных электроприборах может появиться линейное напряжение.

Условия для измерения

При проведении замеров сопротивления заземления используют методику определения падения вольтажа, амперов. Через проводник пропускают ток необходимой силы и фиксируют изменение. Далее по формуле вычисляют коэффициент противодействия, который равен частному тока на падение напряжения. Такой способ называют методом амперметра-вольтметра.

В качестве измерителя используют обычные бытовые приборы как мультиметр. Для этого создают искусственную цепь из токового (вспомогательного) электрода и заземлителя (потенциального стержня). Таким элементом может выступать обрезок арматуры или металлической трубы. Через них пропускают электричество требуемой величины. В качестве генератора может выступать сварочный аппарат или другие трансформаторы, чьи обмотки не связаны между собой.

Важно! Необходимо создать ток нужной величины, способный преодолеть сопротивление грунта. Потенциальный электрод нужен для фиксации падения напряжения при протекании тока по заземляющему элементу

Его располагают на одинаковом расстоянии от токового электрода и контрольного элемента, но он должен находится в доступной зоне нулевого потенциала. Далее путем расчетов по закону Ома определяют геологическое сопротивление грунта

Потенциальный электрод нужен для фиксации падения напряжения при протекании тока по заземляющему элементу. Его располагают на одинаковом расстоянии от токового электрода и контрольного элемента, но он должен находится в доступной зоне нулевого потенциала. Далее путем расчетов по закону Ома определяют геологическое сопротивление грунта.

Такой способ хорош для применения в частном доме, но бытовой мультиметр не способен вырабатывать необходимое напряжение. А схема будет работать, если по цепи потечет только ток нужного номинала. Поэтому существуют специализированные приборы, которые способны дать точные результаты.

Выше был описан простой способ, состоящий из одного потенциального электрода. Существует также сложный метод, включающий в себя несколько клиньев связанных между собой в одну единую цепь. Проволока между ними формирует контур.

Схема измерения сопротивления

Трехпроводной способ измерения сопротивления

При выполнении работ по этому методу исходя из требований безопасности требуется отключение автоматического выключателя в вводном щитке питания либо снятия с заземлителя РЕ-проводника.

  • Проводник подключается замеряющему прибору и струбцине. На определенном удалении в землю забиваются стержни заземлителя, на которые навешиваются катушки с проводниками, концы которых подключаются.
  • Контакты проводов устанавливаются в разъемы измерительного устройства, проверяется работоспособность схемы к производству замеров и определяется напряжение помехи между электродами-штырями, значение которого должно быть менее 24В.
  • При большем напряжении следует изменить точки установки электродов и перепроверить эту величину. Снимаются показания с экрана устройства.

Неисправность заземляющего устройства

В исправном контуре электроток при аварии по проводящему элементу поступает на электроды, отводящие его. Таким образом потоки опасного напряжения вступают в контакт с грунтом и уходят на сопротивление земли.

По причине долгого нахождения в грунтовых массах металлическое составляющее токоотвода окисляется, покрываясь пленкой. Возникший коррозионный процесс препятствует прохождению тока, повышая электросопротивление всего конструктива.

Образованная коррозия отходит от металла, таким образом прекращая электрический контакт местного уровня. Количество таких зон со временем увеличивается, вследствие чего возрастает и сопротивление контура. Заземляющее устройство приходит в негодность, теряет электропроводимость. Для того, чтобы определить критический момент заземление необходимо проверить.

Проверка заземления в розетках

Проверка наличия или отсутствия заземления особенно актуальна для розеток, установленных в старых квартирах. Да и в новом жилье работоспособность заземляющих систем нередко вызывает сомнения.

Перед тем как проверить заземление, требуется определить положение фазного и нулевого проводов. Если традиционные цвета изоляции не совпадают с фактическими, тогда узнать провода можно при помощи индикаторной отвертки. Необходимо вначале коснуться ее концом одной клеммы, а затем – другой. Когда индикатор загорается – значит в этой клемме фаза, если он не горит – это ноль. Провод заземления не подключается к основным клеммам и окрашивается в желто-зеленый цвет.

Проверка мультиметром

В первом варианте проверка заземления осуществляется с использованием мультиметра. Это необходимо, даже если все цвета совпадают по нормативам. Мультиметр должен быть включен в режим проверки напряжения. Вначале оба щупа устанавливаются на фазу и ноль и замеряется напряжение. Далее нулевой щуп переставляется на заземляющий проводник РЕ.

Если при измерении заземления мультиметром он покажет величину равную или немного меньшую предыдущего значения, следовательно заземление находится в рабочем состоянии. Если на экране высвечивается ноль или нет никаких цифр, значит в системе есть обрыв и она не работает.

Проверка контрольной лампочкой

Проверка контура заземления с использованием контрольной лампочки, успешно заменяет тестер. Для изготовления простейшей контрольки потребуется сама лампочка, патрон к ней, медный провод в изоляции, разделенный на две части и два щупа.

Все элементы соединяются между собой. Все контакты должны быть заизолированы. После этого лампочка вкручивается в патрон.

Схема испытания такая же, как и у мультиметра. Оба щупа устанавливаются в розетку на фазу и ноль. Если все нормально – лампочка загорается. Далее щуп от нуля переставляется на заземляющий контакт. Если лампочка вновь загорелась, значит контур заземления находится в исправном состоянии. Если же она не горит, следовательно где-то обрыв или в щитке неправильно выполнено подключение заземляющего провода.

Как проверить контур заземления

Что такое заземление

Зануление и заземление электроустановок

Как подключить розетку с заземлением – простые советы по монтажу и секреты профессионалов

Заземление розетки

Что такое защитное заземление

Мегаомметр лучше использовать для оценки иных факторов безопасности

Например, сопротивления изоляции. Речь пойдет не о прямой опасности. То есть, если вы схватитесь рукой за провод, в котором диэлектрические свойства изоляции в норме, вы не получите поражение электротоком.

Но есть и дополнительная опасность: пробой изоляции под нагрузкой. Этот неприятный факт приводит к сбоям в работе, и что более страшно — к возгораниям электроцепи.

Мегаомметр для измерения сопротивления изоляции представляет собой генератор напряжения и точный прибор в одном корпусе.

Классический вариант (с успехом применяется и сейчас), вырабатывает напряжение до 2500 вольт. Не стоит бояться, токи при работе мизерные. Но держаться нужно только за изолированные рукояти измерительных кабелей.

Высокий потенциал напряжения легко выявляет изъяны в изоляции, и стрелка прибора показывает истинное сопротивление. Перед началом работ следует отключить все подающие напряжение автоматы, и избавиться от остаточного потенциала: заземлить провод.

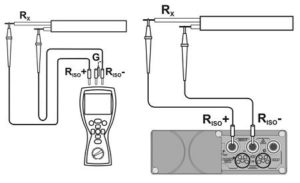

Для измерения пробоя между проводами в одном кабеле используются два провода. Они подсоединяются к жилам отключенного кабеля, и проводится замер. Если сопротивление ниже нормы, кабель отбраковывается. Никто не знает, когда место потенциального пробоя принесет неприятности.

Для измерения утечки на землю, один провод соединяется с защитным заземлением (в зоне прокладки тестируемого кабеля), а второй к центральной жиле. Напряжение для тестирования должно быть выше. Если провод невозможно приложить к «земле», измерение проводится при помощи прикладывания второго электрода к внешней поверхности изоляции.

При наличии экрана (бронировки кабеля), применяется трехпроводная система замеров. третий провод соединяется с экраном тестируемого кабеля.

Общая схема именно такая, но каждая модель прибора имеет собственную инструкцию. В современных мегаомметрах с цифровым дисплеем, разобраться еще проще, чем в старых стрелочных.

С помощью мегаомметра можно тестировать еще и обмотки двигателей. Но это отдельная тема. Информация для тех, кто думает, что все эти приборы узкопрофильные: с помощью системы шунтов, можно превратить мегаомметр в прецизионный омметр или вольтметр.

1 Необходимость и условия заземления в частном доме

До появления значительного количества бытового электрооборудования в частном доме не было необходимости в заземлении электропроводки. Сейчас же, даже на даче, не говоря уже о собственном коттедже, устанавливают десятки электрических приборов, от соприкосновения с корпусом которых можно получить удар током.

Дело в том, что со временем из-за износа изоляции на проводах уменьшается их сопротивление, поэтому может возникнуть «пробой» тока на корпус. Он может оказаться под напряжением и стать смертельно опасным для пользователей.

Кроме того, при длительной эксплуатации электроагрегатов на их внешних частях накапливаются значительные заряды статического электричества, воздействие которого на человека тоже малоприятно. В завершение ко всему они излучают большое количество электромагнитных волн, которые не менее пагубно влияют на здоровье людей.

Правильная установка заземления практически полностью избавляет человека от этих опасных факторов, особенно детей, которые более чувствительны к их воздействию.

Есть еще одна естественная и самая рискованная причина, по которой необходимость установки заземления возрастает – это воздействие грозовой молнии. Причем, чем меньше расстояние между грозовым облаком и подстилающей поверхностью (то есть крышей дома), тем больше вероятность «пробоя». Поэтому в регионах с частыми и интенсивными летними грозами, да еще, если дом оказался выше относительно окружающих сооружений, устанавливать молниеотвод нужно в обязательном порядке.

Измерение мегаомметром

Принцип измерений тот же самый. Отличия лишь в некоторых моментах.

  1. Для получения максимально точных показаний прибор необходимо установить в строго горизонтальной плоскости. Перекос ни по одной из осей не допускается.
  1. Подготовка мегаомметра сводится к его проверке на пригодность к измерениям. Сделать это достаточно просто (пример – модель М416).
  • Переключатель – в «Контроль».
  • Нажимается кнопка и производится вращение рукоятки. Стрелка должна встать на отметке 5 (±0,3). Если показание иное, прибор отбраковывается.
  1. Как правильно подключать к клеммам мегаомметра провода в зависимости от схемы измерения, показано на его корпусе.

Следует напомнить, что перед началом измерений необходимо произвести визуальный осмотр контура заземления на целостность всех соединений, швов и так далее. И только если дефекты не выявлены, можно приступать к работе с прибором.

Методик измерения сопротивления заземления довольно много. Они предполагают использование различных приборов, схем, и оптимальное решение принимается для конкретного контура индивидуально. Но для самостоятельной диагностики его состояния в домашних условиях достаточно и двух описанных выше.

Если же есть сомнения в правильности определения результатов, большой погрешности и так далее, следует обратиться к профессионалам. К заземлению, учитывая, что оно – составная часть схемы эн/снабжения, пренебрежительно относиться не стоит.

Успехов вам в измерениях!

Рекомендовано для вас:

Как правильно припаять паяльником проводку в домашних условиях Как рассчитать освещённость помещения светодиодными и другими лампами, пример расчёта Почему генератор не дает зарядку на аккумулятор авто — причины и способы ремонта

Методы измерений

Замеры сопротивления заземлителей чаще всего производятся методом амперметра-вольтметра. Для непосредственного измерения выполняется сборка специальной электрической цепи с проверяемым заземлителем и вспомогательным токовым электродом. Схема дополняется потенциальным электродом, принимающим участие в замерах падения напряжения во время течения электрического тока по заземлителю. Потенциальный электрод располагается в той же зоне, что и нулевой потенциал на расстоянии, одинаковом от токового электрода и заземлителя.

READ  Как определить силу электрического тока в цепи?

Не менее эффективным методом считается измерение приборами. Наиболее широко используются модели МС-08, М-416, ИС3-2016, Ф4103. Наиболее подходящим примером служит прибор М-416. Его питание осуществляется тремя батарейками, по 1,5 вольта каждая. Суммарное напряжение составляет 4,5 В. После подготовки прибора, он размещается на горизонтальной ровной поверхности, после чего – калибруется. Далее устанавливается положение КОНТРОЛЬ, стрелка должна находиться на нуле, красная кнопка должна удерживаться.

Для измерений используется трехзажимная схема. Забивание зонда и вспомогательного электрода в грунт производится на минимальную глубину 50 см, после чего к ним выполняется подключение проводов прибора в соответствии со схемой. Переключатель выставляется в положение Х1, далее нажимается кнопка и вращается ручка пока стрелка не дойдет до нуля. Полученный результат умножается на заранее выбранный множитель, что и дает итоговое значение.

Сопротивление заземляющих устройств можно измерять не только приборами, но и токовыми клещами. Применение этих устройств дает возможность не отключать заземляющее устройство и не использовать вспомогательные электроды. Таким образом, осуществляется оперативный контроль над состоянием заземления. В этом случае в качестве вторичной обмотки выступает заземляющий проводник. В головке клещей расположена первичная обмотка трансформатора, действие которой вызывает течение переменного тока во вторичной обмотке. Расчет значения сопротивления выполняется делением величины ЭДС во вторичной обмотке на ток, полученный в результате измерений клещами.

Рассматривая измерение сопротивления заземляющих устройств, следует коротко остановиться на замерах сопротивления грунта. Для этого чаще всего используется метод Веннера, основанный на прямой пропорциональной зависимости между электродами и глубиной, на которой наблюдается течение тока. Снижение сопротивления вызывает усиление коррозии, в связи с чем требуется специальная защита металлических конструкций, расположенных под землей.

Измерение сопротивления заземляющих устройств

Как проверить контур заземления

Измерение сопротивления изоляции мегаомметром

Измерение сопротивления петли фаза-ноль

Как измерить сопротивление заземления

Измерение сопротивления изоляции кабелей

Вопрос 4. По какой причине при импульсном методе допустимое сопротивление вспомогательных зондов такое низкое по сравнению с техническим методом?

Максимальное значение сопротивления вспомогательных зондов строго определено особенностями метода измерения. Речь идет о мощности, которая вносится в измерительную систему. Максимальное напряжение импульса 1,5 кВ, а ток 1 A. Невозможно выполнить измерение при этих параметрах, если зонды будут иметь такое же сопротивление, как для технического метода: до 40 кОм (50 кОм) при напряжении 50 В (25 В) и токе в цепи порядка миллиампер. Таким образом, ограничение вытекает непосредственно из того факта, что импульсный метод измерения должен иметь более высокое напряжение и больший ток.

Отличия между традиционным и штыревым заземлением

Традиционный контур заземления, который обычно монтируют самостоятельно, представляет из себя весьма громоздкую и трудоемкую подземную конструкцию.

Забивается несколько вертикальных электродов (уголок, труба, прут), между ними прокапывается траншея, и все они соединяются между собой горизонтальными связями (шиной или прутком).

Расстояние между вертикальными электродами должно быть не меньше их длины. Чем же плох такой способ?

Во-первых, мало кому охота перекапывать свой участок метровыми траншеями, а если территория оказалась уже облагорожена, то вообще возникает тупиковая ситуация. Кроме того, все эти ржавые металлические уголки, трубы и шины, находясь в земле, через несколько лет эксплуатации (буквально за 5-7 лет) начинают усиленно разрушаться.

Поэтому на сегодняшний день большую популярность получила другая система заземления, а именно — модульно штыревая или глубинная. Наиболее известные фирмы производители в наших краях Galmar и ZandZ.

Как известно, сопротивление заземляющего устройства зависит от:

типа грунта

времени года

глубины залегания электродов

Таким образом, если один электрод путем постепенного наращивания, забить на максимально возможную глубину, то можно получить идеальные показатели сопротивления. На этом принципе и работает глубинное заземление.

намного долговечнее

на порядок проще в монтаже

и при этом стоит уже не так дорого (можно найти комплекты порядка 5000 рублей)

Плюс ко всему этому, весь монтаж обходится без сварочных работ.

Именно необходимость сварки многих останавливает от самостоятельного выполнения данной работы. Либо нет аппарата, либо нет необходимых навыков.

Вот и приходится нанимать сторонних электриков.

Все заземление занимает место на территории вашего дома, буквально несколько квадратных сантиметров.

А еще его без проблем можно сделать прямо в подвале здания.

В среднем выходит, что в частном доме без котла для достижения требуемых 30 Ом, придется забить электрод общей длиной на 6-9 метров. Для дома с газовым отоплением (R=10 Ом) – на 9-15 метров.

Это усредненные показатели. Более точные данные всегда индивидуальны и напрямую зависят от региона, где вы проживаете, качества и состава грунта.

Если ваш дом построен на песке, однозначно покупайте 15-ти метровый комплект. Даже без наличия газового котла.

Расстояние трассы заземлителя от стены также регламентируется. В отличие от вводного кабеля оно должно быть не менее 1 метра.

Для подземного кабельного ввода этот показатель – 0,6м. Почему так, подробно читайте об этих и других требованиях в отдельной статье.

Почему заземляющее устройство становится неисправным?

При находящемся в работоспособном состоянии контуре ток по РЕ-проводнику переходит на токопроводящие электроды, находящиеся в контакте с почвой, а по ним постепенно переходит на потенциал земли. Весь поток делится на несколько составных частей.

При продолжительном пребывании в агрессивной среде грунта металлические поверхности тоководов окисляются, на них образуется окисная пленка. По мере развития коррозионных процессов прохождение тока ухудшается, электрическое сопротивление конструкции повышается. Возникающая на металлических элементах ржавчина, как правило, носит общий характер, хотя, местами можно увидеть ярко выраженные следы глубокой коррозии. Этот факт объясняется тем, что находящиеся в почве постоянно химически активные растворы щелочей, солей и кислот распределены неравномерно.

Частицы разрушенного коррозией металла отходят от тела проводника, ухудшая либо вовсе прекращая местный электрический контакт. Таких точек со временем возникает все больше, на фоне постепенно увеличивающегося сопротивления контура заземляющее устройство постепенно снижает проводимость и неспособно отвести в почву опасный потенциал. Своевременное выполнение замеров сопротивления заземления позволяет определить момент наступления критического состояния контура.
