Датчик движения iek: технические характеристики и принцип работы устройств

Модельный ряд

Наиболее популярные модели представляют ряд приборов таких, как ДД 0,12, 018В, 017, 019.

ДД-012

Сигнализаторы выполняют функцию включения, выключения нагрузки при распознавании движения в зоне контроля. Угол обнаружения по горизонтали составляет 180 градусов. Питание датчика стандартное от бытовой электросети: 230 в/ 50 Гц.

Прибор ИЭК заключён в трёхкомпонентный корпус из белого самозатухающего пластика. Головка ДД вращается, как по горизонтали, так и по вертикали. Датчик выполнен в настенном варианте крепления.

Для подключения устройства применяют провода сечением от 0,75 до 1,5 мм. Дальность срабатывания соответственно маркировке – 12 метров.

Эксплуатационный диапазон температур составляет -25 – +450С. Срок службы – 7 лет. Изготовитель даёт гарантию безаварийной работы датчика в течение 5 лет.

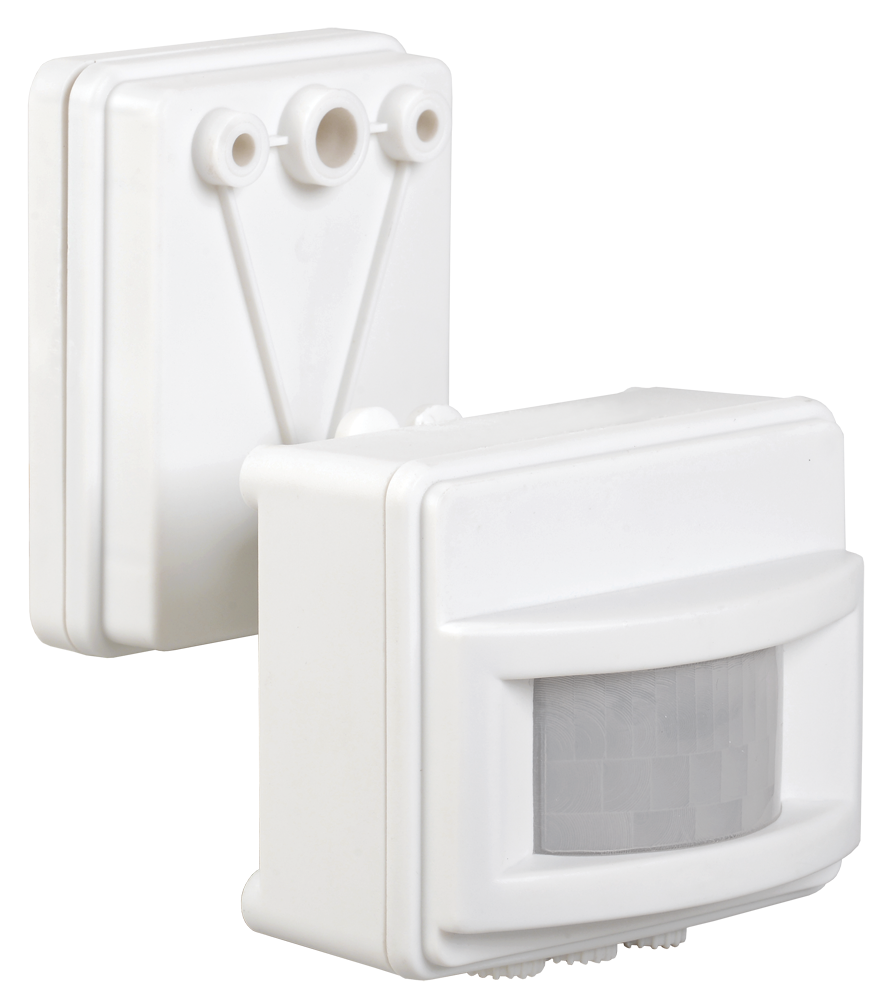

Прибор ИЭК 012

ДД-018В

Питание от бытовой электросети (230в/50Гц). Эффективная глубина зоны контроля – 12 м. Принципиальная схема ничем не отличается от остальных датчиков ИЭК. Достоинства прибора следующие:

  • Регулировка угла наклона осуществляется шарниром, соединяющим держатель и корпус ДД;
  • Возможность установки времени выдержки – время до включения нагрузки при прекращении движения в контрольном пространстве;
  • Поворотом регулятора «Sens» можно установить требуемую глубину обзора (до 18 м);
  • Удобная подвеска в углу смежных стен повышает эффективность работы датчика;
  • Герметичность корпуса, стойкость к УФ излучению – эти качества позволяют размещать приборы на стенах фасадов домов для регулировки уличного освещения;
  • Угол обзора по горизонтали составляет 2700.

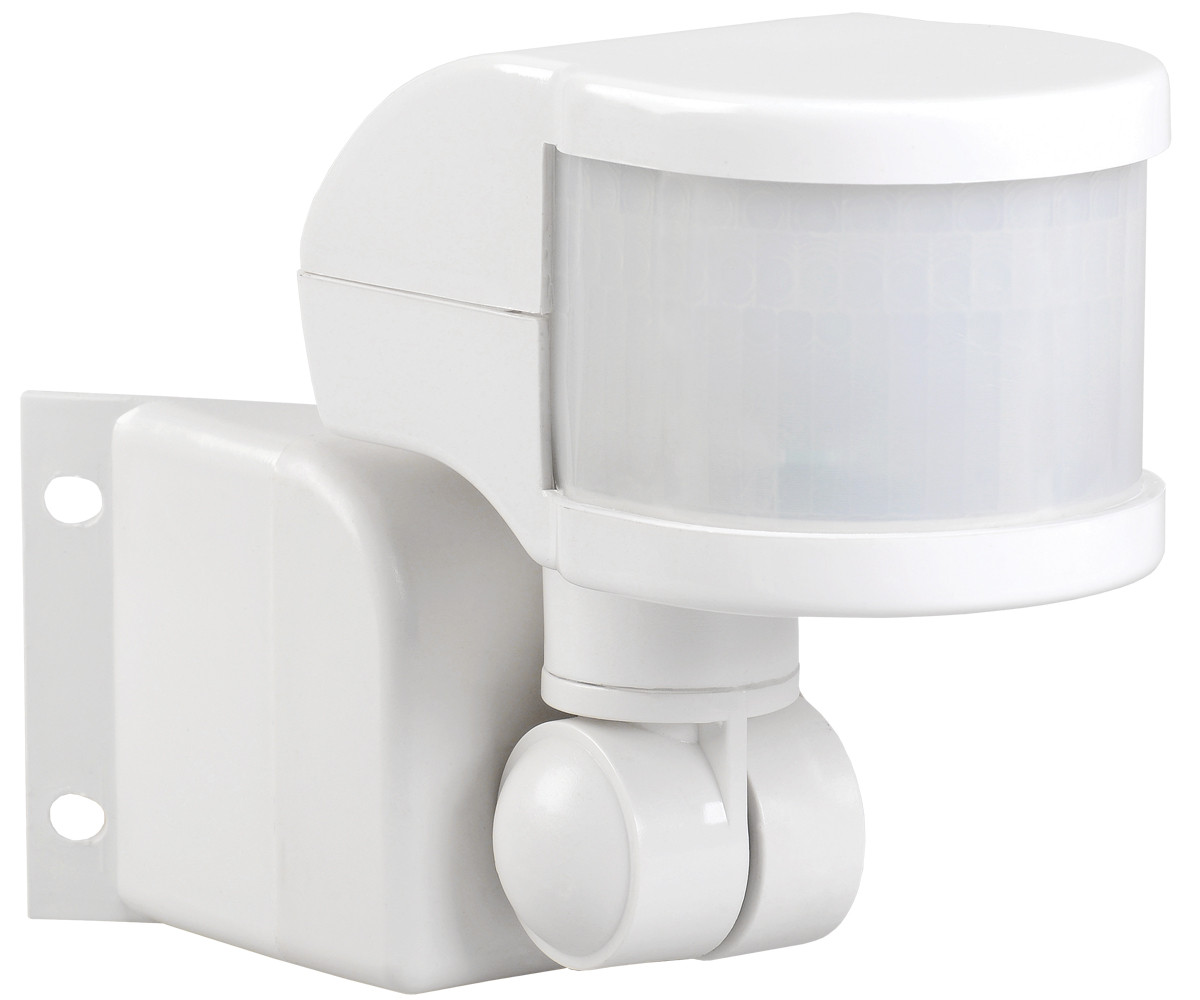

Датчик ДД 018В

ДД-017

Датчик рассчитан на мощность нагрузки 300 ВА. Его используют для обслуживания бесстартовых люминесцентных ламп. Угол обнаружения по горизонтали составляет 1200. Класс защиты от поражения электрическим током – II.

Корпус сигнализатора сделан из белого пластика повышенной степени огнестойкости. Вид питания стандартный, от бытовой электросети напряжением 230 в. Эффективная высота установки прибора равна 1,8-2,5 м. Гарантия – 5 лет, при максимальном сроке службы 7 лет.

ДД-019

Корпус сделан из негорючего пластика (поликарбоната). Временной рабочий диапазон составляет от 2 до 7 минут. Как и все датчики, ИЭК прибор коммутирует нагрузку с помощью электромеханического реле. Сигнализатор устанавливают, как внутри помещений, так и на улице.

Головка датчика вращается в двух плоскостях. Угол контроля по горизонтали – 1200. Максимальная дальность обнаружения движущего объекта достигает 12 метров. Цвет корпуса чёрный.

Настройка и регулировка ДД 024

На фасадной панели расположены три регулировочных винта со следующими буквенными обозначениями:

  • LUX – степень освещённости контрольной зоны;
  • TIME – время задержки отключения света;
  • SENS – чувствительность прибора на объём объекта.

Регулировка ДД производится этими тремя винтами. Настройку осуществляют последовательно в следующем порядке:

  1. Винт LUX поворачивают в крайнее правое положение. Это максимальная степень освещённости зоны контроля. Постепенно возвратным движением регулятора добиваются срабатывания прибора в сумерки или полной темноте.
  2. Винтом TIME устанавливают промежуток времени, когда свет не выключается при полном отсутствии движения в «поле зрения» детектора. Такая функция нужна, когда человек проходит помещение и через некоторое время возвращается.
  3. Функция SENS полезна для уличных моделей и внутридомовых датчиков. Основное назначение этой опции – различать людей и не реагировать на мелких животных (собак, кошек и пр.). Настройку чувствительности осуществляют опытным путём. В крайнем случае, винт устанавливают в среднее положение.

Преимущества

  • Автоматизируют процесс управления освещением.
  • Позволяют экономить электроэнергию.
  • Создают комфорт.
  • Минимальная коммутируемая нагрузка от 1 Вт, что позволяет использовать все датчики, кроме ДДВ-03, с маломощными светодиодными лампами и светильниками.
  • Датчики ДДТ-01 и ДДТ-02 встраиваются в подвесной потолок с диаметром установочного отверстия 65 мм и 40 мм соответственно.
  • Датчик ДДПт-01 не требует дополнительных электрических подключений, устанавливается в патрон Е27 и питается от него.
  • Датчик ДДСк-01 имеет выносной датчик компактного размера, что позволяет его скрыть под потолком, в стене или встроить в корпус светильника.
  • Датчик ДДС-05 имеет степень защиты IP65, превыщающую показатели всех остальных датчиков, что позволяет использовать его при любыъ погодных условиях на улице.
  • Датчик ДДУ-01 устанавливается на внешний угол стены и имеет угол обзора 270.
  • Датчик ДДП-02 имеет внутри 3 инфракрасных датчика, что увеличивает его угол обзора и дальность обнаружение.
  • Датчик ДДП-04 имеет внутри 2 инфракрасных датчика, направленных в разные стороны, что дает преимущества при установке в коридорах и контроле объектов, движущихся с разных сторон.
  • Датчик ДДР-01 подключается в розетку 230 В, что позволяет подключать и регулировать любое однофазное электрооборудование при обнаружении движения.

Как выглядит и где используется

Горизонтальный датчик выглядит в виде объёмного тороидального диска, который крепят к потолку. Другие приборы бывают настенными и угловыми модификациями. Горизонтальная модель служит всестороннему охвату подконтрольной зоны с полным углом обзора 3600. Остальные ДД имеют обзор 1200 и 1800. Обычно прибор окрашен в белый или чёрный цвет.

Корпус ДД делают из поликарбоната, в центре которого вставлен экран с линзой Френеля в виде колпака. Рядом с ним расположены настроечные винты. В зависимости от модели,прибор может иметь 2 или 3 настроечные функции. Это винты освещённости, задержки и чувствительности.

Потолочные ДД устанавливают вверху на перекрытиях проходных помещений – это коридоры, вестибюли, лестничные площадки и марши. Также сенсорные автоматы монтируют внутри складов и прочих комнатах технического назначения. Если помещение имеет два дверных проёма в смежных стенах, то устанавливают угловые модели. В остальных случаях устройство вешают на одно из ограждений, но не напротив окон. Прямые солнечные лучи могут пагубно сказаться на состоянии фотоэлементов.

Потолочный детектор движения  024

Важно! Датчики движения нередко используют в охранных системах, где они не только включают свет, но и приводят в действие видеоаппаратуру, звуковую сигнализацию и пр. Уличные ДД монтируют на фасадах домов, отдельно стоящих вертикальных конструкциях для охраны и освещения лиц, незаконно проникших на частную территорию

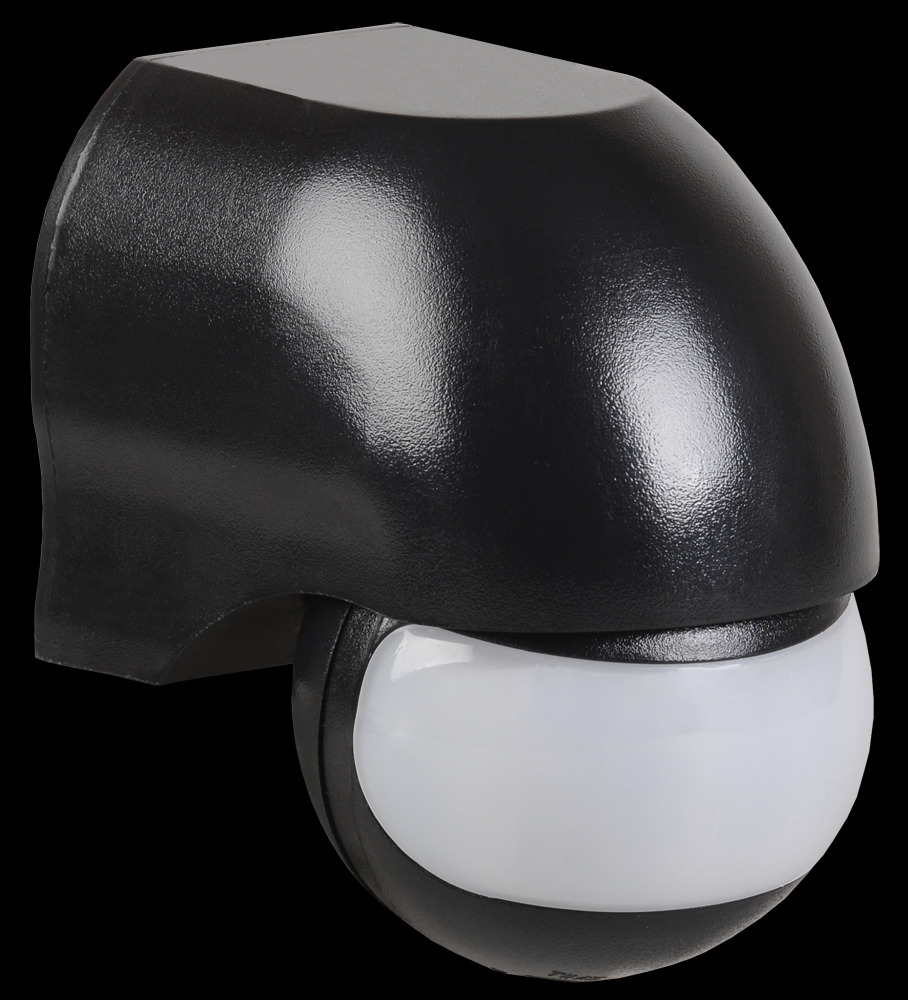

Датчик движения ДД 010

Накладной настенный датчик из поликарбоната для использования как в помещении, так и на улице:

Полезная информация
1 размеры 63/94/86 мм
2 радиус действия чувствительного элемента 8 метров
3 угол обзора 140 градусов
4 рекомендованная высота крепления 1,8-2,5 м
5 максимально допустимая нагрузка, в зависимости от типа ламп 1200 Вт/ 300 ВА
6 срабатывание датчика от 3 Лк до дневного света
7 задержка отключения освещения от 10 секунд до 12 минут (как видно, датчик движения ДД 010 может освещать помещение чуть дольше, чем предыдущие модели)
8 прибор остается работоспособным при диапазоне -25/+45 градусов
READ  Резонансная частота: формула

Датчик движения ДД 010

Настройка параметров

Угол установки

Поворотом и наклоном головки прибора корректируют зону контроля. Механической регулировкой положения интерфейса добиваются максимального обзора нужной территории. Обычно стараются установить прибор таким образом, чтобы при появлении человека с любой стороны помещения мгновенно включался свет.

Чувствительность

Параметр регулируется винтом на корпусе датчика с надписью «SENS». Уровень чувствительности определяют опытным путём. Винт устанавливают в среднее положение. Проверяют, насколько быстро будет реагировать прибор включением света при появлении человека в его поле контроля. Поворачивая винт, добиваются наиболее результативного положения регулятора.

Винт  «SENS»

Освещённость

Винт «LUX» даёт возможность отрегулировать срабатывание датчика при ухудшении естественного освещения помещения. Поворотом винта исключают ненужные включения освещения в светлое время суток.

Время задержки

Задержка зависит от индивидуальной потребности человека во времени включения световых приборов. Время задержки может устанавливаться в диапазоне от 1 секунды до 10 минут. Например, на лестничных маршах и площадках задержка должна соответствовать времени неспешного прохождения по ним человека, плюс 5-10 секунд запаса.

Как подключить датчик?

В зависимости от места и цели установки схема подключения может отличаться. Параллельный способ подразумевает обособленную работу устройства, независимо от выключателя. Последовательный тип подсоединения делает возможным отключение работы устройства при помощи выключателя (а так же обратного его включения, переводом выключателя в состояние «вкл»).

До подсоединения датчика, необходимо тщательно изучить руководство о том, как подключить устройство. Инструкция, схема, техника безопасности — документы, которые необходимо внимательно прочесть и им следовать. Вряд ли наличие неверно подключённой системы приведет к каким-то последствиям, но работать такой датчик не будет, что вынудит все отключать, разбирать и переделывать заново.

Отличие от датчика присутствия

Датчики присутствия (ДП) по своему функциональному предназначению отличаются от детекторов движения, хотя и во многом схожи. ДП – очень чувствительные приборы. Они могут реагировать на покачивание головы, движения рук человека, присутствующего в зоне контроля прибора.

Датчик присутствия при уходе последнего работника из офиса подаёт сигнал в коммутаторное устройство на отключение света, кондиционеров или переход систем обогрева в экономный режим. Также прибор двойного назначения может включить видеорегистратор, необходимый для работы охранной системы видеонаблюдения.

Датчик движения тоже может выполнять охранные функции: включать звуковую сигнализацию, камеры видеозаписи, регулировать режимы работы различного оборудования. Всё же главная задача ДД – это фиксация появления и перемещения человека в зоне контроля, в соответствии с этим включать освещение и всё вышеперечисленное оборудование.

Проверка подключённого датчика движения

Если детектор установлен в закрытом помещении, где нет окон, датчик должен включать свет сразу же после подсоединения к нему питания. В случае монтажа ДД 024 в комнате с оконными проёмами, условия срабатывания прибора создают регулировкой настроечных винтов, расположенных на передней панели ДД.

Проверяют правильную настройку сенсорного устройства опытным путём. Настройщик начинает несколько раз подходить к зоне контроля в условиях разной степени естественной освещенности комнаты. Обычно окончательную настройку завершают после трёх тестовых испытаний.

Дополнительная информация. Если у хозяина жилья нет опыта работы с электротехникой, то браться за самостоятельное подключение датчика движения не стоит. Надо обратиться к профессионалу. Он быстро установит прибор, подключит его к питанию и настроит, как нужно владельцу.

Вид ДД со снятой крышкой

Технические характеристики инфракрасных датчиков IEK

Технические параметры содержит ДД 008 инструкция по эксплуатации. Так же обстоит дело с сигнализаторами движения ДД 009 и ДД 010. Все данные этих приборов указаны в таблице ниже.

Таблица технических характеристик

Параметры ДД 008, 009, 010
Питание 230 в
Частота тока 50 Гц
Мощность 0,45 Вт
Время выдержки 10 сек. – 5 мин.
Светочувствительность От 5 люксов
Рабочая температура -250С-+450С
Дальность зоны обзора 8-12 метров
Срок службы 7 лет

Между собой модели различаются габаритами и формой исполнения.

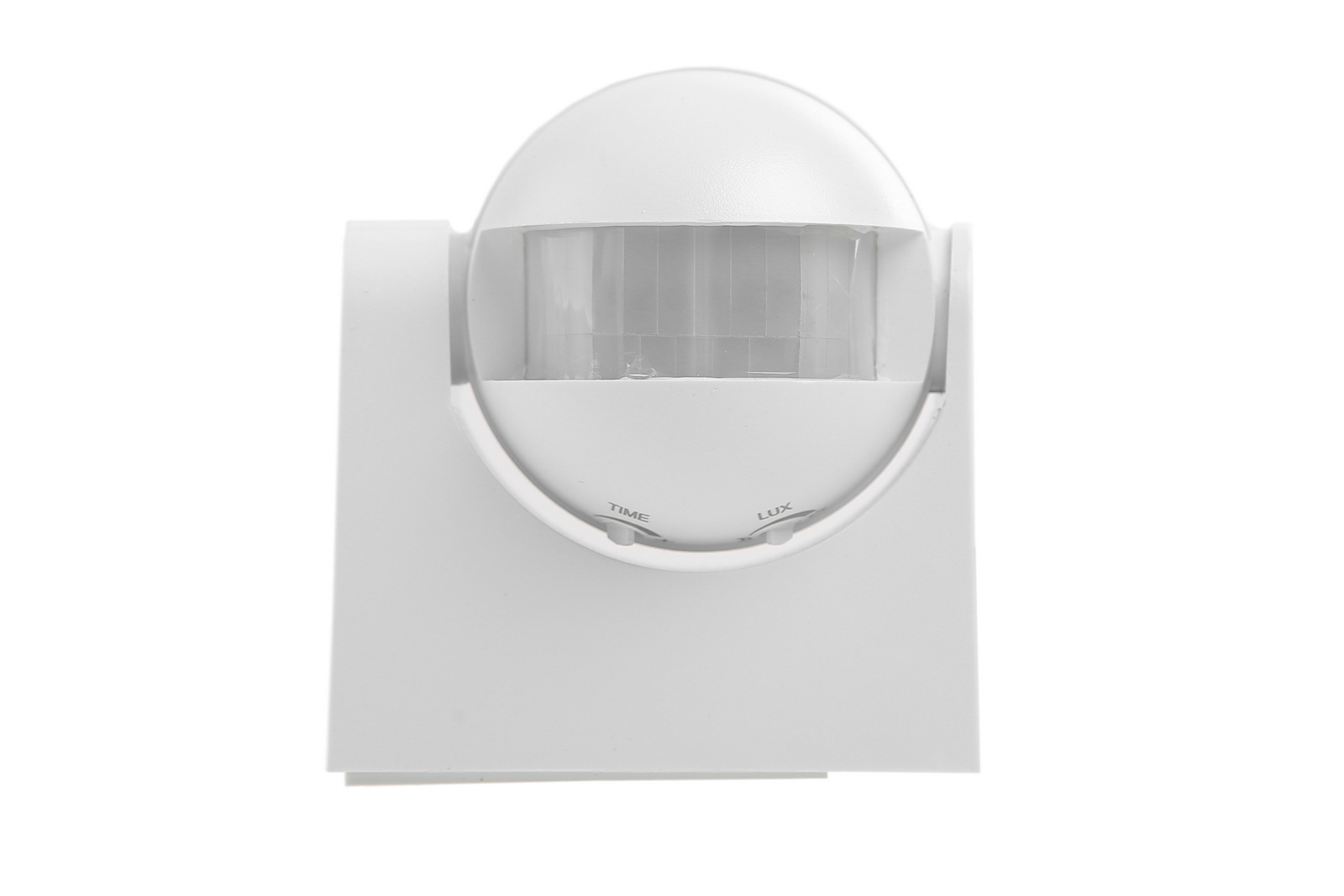

Сигнализатор 009

Важно! Число в маркировке указывает эффективную дальность зоны обзора прибора. Так, например, у датчика движения ДД 009 результативная удалённость от фиксируемого движущегося объекта составляет 9 метров

У ДД 008 – 8 метров. Общий показатель равен 12 метров – это предельное расстояние реагирования всех моделей датчиков ИЭК.

Монтаж и настройка приборов

Представленные выше модели датчиков движения ИЭК, при соблюдении инструкции по эксплуатации, удовлетворят любые требования покупателей. От правильности монтажа и настройки сигнализаторов зависит их эффективная работа.

В комплекте поставки датчиков обязательно есть инструкция по установке и регулировки устройства. Приобретая инфракрасный сигнализатор, нужно предварительно ознакомиться с содержанием технического паспорта. В нём есть два основных раздела: монтаж и настройка.

Монтаж

У настенных датчиков есть ограничения угла обзора – от 1200 до 1800. Для потолочных приборов ограничений не существует. Им доступен полный обзор – 3600. Угловые датчики контролируют пространство под углом 2700. Исходя из этого, потребитель выбирает наиболее подходящую модель для своих условий эксплуатации.

Обратите внимание! В зависимости от высоты установки контрольного устройства определяют модель ИЭК. Для монтажа в помещении изготовитель указывает минимальную и максимальную высоту крепления датчика

В корпусе датчика расположены монтажные отверстия для крепления на потолке, стене или в углу комнаты. Значение имеет расстояние от сигнализатора до розетки и приборов освещения. Если устройство предназначено для включения звуковой сигнализации, видео аппаратуры, то определяют нужную длину проводов.

Для крепления сигнализаторов на стенах, как внутри, так и снаружи заданий и сооружений, используют дрель-перфоратор. Устанавливают датчик следующим образом:

  1. Сигнализатор тыльной частью прижимают к стене. Карандашом обводят монтажные отверстия.
  2. Устройство убирают в сторону. Перфоратором делают углубления.
  3. Придерживая ДД, через монтажные отверстия забивают дюбели.
  4. К прибору подводят 3 провода: два – фаза, один – нулевой. Фазовые проводники подсоединяют непосредственно к клемме прибора и к контакту питания прибора освещения, звуковой сигнализации или другому виду нагрузки.
  5. Нулевой провод раздваивают на проводники, подведенные к соответствующему контакту датчика и сигнальной системы.
  6. Для подключения прибора применяют 3-х гнездовые клеммники.
READ  В чём разница между пассатижами и плоскогубцами

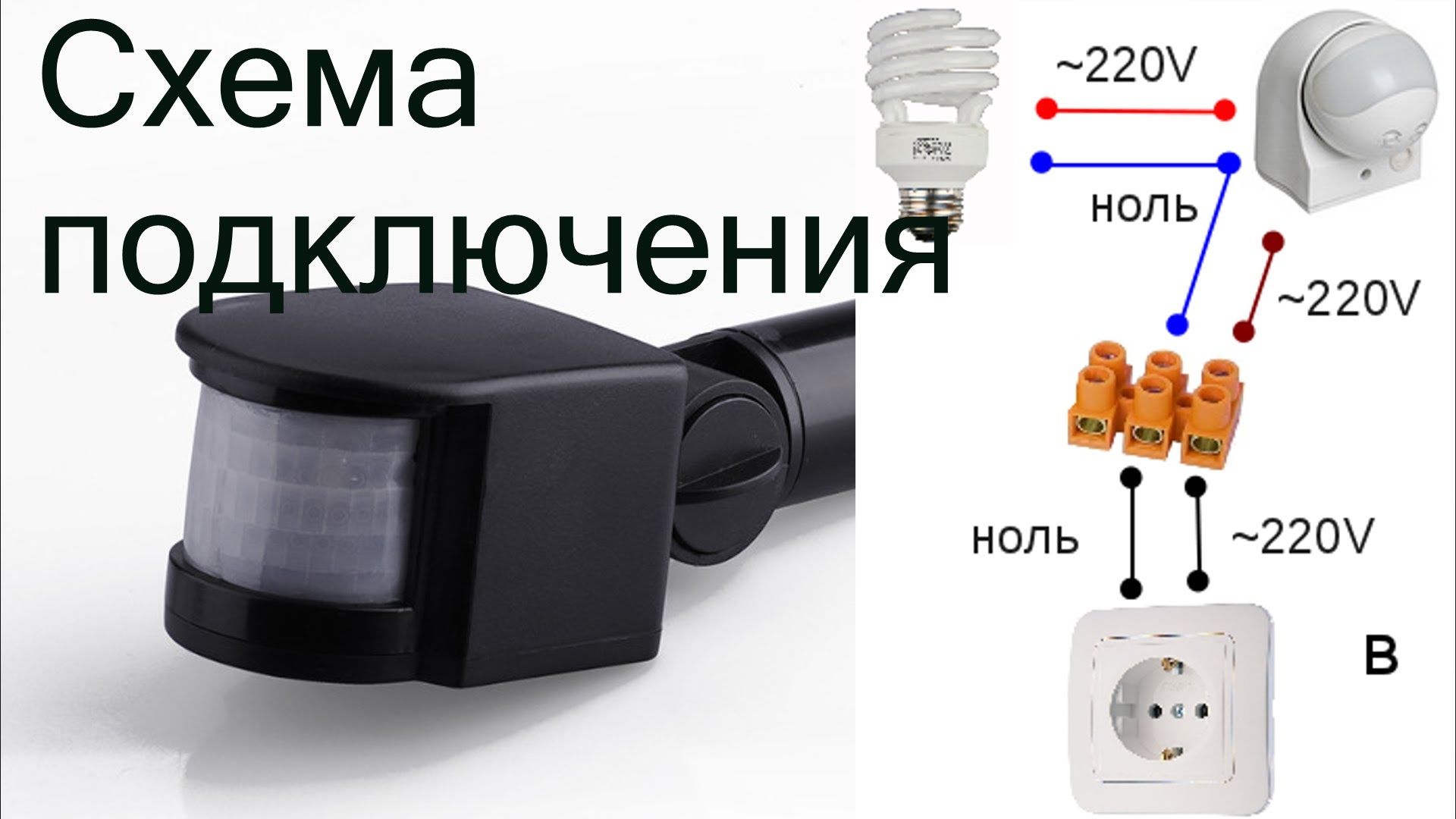

Схема подключения ДД

Дополнительная информация. Уличная установка датчика требует устройства защиты прибора от атмосферных осадков. Для этого выбирают место на фасаде под свесом кровли или крепят над сигнализатором защитный козырёк.

Настройка

Настраивают прибор с помощью трёх регулировочных винтов и поворотом головки датчика. Делают это в несколько этапов.

Угол установки

Головку с инфракрасным фотоэлементом по горизонтали поворачивают таким образом, чтобы обзор захватывал пространство, в котором наблюдается перемещение людей. Угол по вертикали выставляют так, чтобы дальность контроля была оптимальной.

Правильность установки углов обзора проверяют опытным путём. Один человек перемещается в поле обзора, помощник добивается эффективного положения головки, реагируя на срабатывание прибора.

Освещённость

Настройку этого параметра производят поворотом винта «LUX». Если датчик предназначен для включения освещения, то регулятор ставят на максимум. Свет будет включаться только в тёмное время суток.

Чувствительность

Настраивают винтом «SENS». Обычно его устанавливают в среднее положение. Добиваются положительного результата настройки чувствительности опытным путём. Датчик не должен реагировать на мелких животных.

Время задержки

Устанавливают винтом «TIME». Это время работы прибора после прекращения какого-либо движения в поле обзора. Диапазон регулировки находится в пределах от 5 секунд до 10 минут. Временной промежуток выбирает потребитель, исходя из своих потребностей.

Датчики несут не только охранную функцию. Их применение привносит комфорт и экономит электроэнергию. Датчики IEK представлены широкой линейкой моделей, что даёт возможность сделать оптимальный выбор прибора.

Правила размещения

Перед тем, как настроить датчик движения, нужно правильно его установить. Детекторы движения подвержены внешнему влиянию магнитных полей, атмосферных осадков, ветров и ультрафиолетового излучения.

ДД нельзя устанавливать вблизи вентиляторов, обогревателей и кондиционеров. В поле обзора не должны попадать подвижные части работающих механизмов. Надо избегать мест, где присутствуют источники электромагнитных полей.

При подключении датчика к прожектору на отдельно стоящей мачте надо позаботиться о том, чтобы детектор был оснащён влагозащитным корпусом. Такие датчики монтируют в помещениях с повышенным уровнем влажности: это оранжереи, парники, бассейны и пр.

Как работает устройство

Функционирование инфракрасного датчика движения ДД 024 осуществляется за счёт совокупного взаимодействия его трёх составляющих частей, это:

  1. Оптика;
  2. Теплодатчик;
  3. Блок управления.

Оптика

Оптическая система представляет собой полимерную полусферу, расположенную в центре прибора. Пластиковый колпак покрыт изнутри множеством мельчайших линз, которые объединены в единую систему, называемую линзой Френеля. Её задача состоит в том, чтобы сфокусировать инфракрасное излучение зоны обзора на фотоэлементах пироприёмника.

Теплодатчик

Теплодатчик, или пироприёмник, представляет собой электронную головку в виде полусферы, находящуюся под линзой Френеля. Поверхность головки покрыта чувствительными микро фотоэлементами. Как только происходит изменение интенсивности сфокусированных ИК лучей, сразу меняется уровень напряжения тока в пироприёмнике. Информацию об этом получает блок управления.

Блок управления

Операционный блок – это электронная схема, которая производит оценку степени изменения интенсивности ИК фона. Если этот показатель достигает определённого уровня, то срабатывает реле, которое включает подсоединённые источники света. Подключённые световые приборы могут быть разных видов.

Принцип работы детектора движения

Датчик движения ДД 018В

Обладает абсолютно теми же характеристиками, что и предыдущие устройства, исключая размеры (77/118/156 мм). Также стоит отметить рабочую зону этой модели, которая чуть шире, чем у остальных. Вдаль ИК датчик смотрит на те же 8 метров, а вот угол обзора составляет аж 220 градусов, что делает возможным его установку на внешних углаз зданий.

Как видно, накладные детекторы ИЭК обладают практически идентичными характеристиками, отличаясь лишь в нюансах, разобраться в которых поможет вопрос — каково применение устройства, место и цели его установки.

Назначение и принцип действия инфракрасного ДД IEK

Датчики движения предназначены отмечать перемещение объектов в охраняемом пространстве и включать различное оборудование: сигнализацию, видеоаппаратуру, освещение и пр.

Прибор реагирует на движущиеся объекты в зоне обзора. Датчик фиксирует инфракрасный (ИК) фон подконтрольного пространства. Если поле ИК излучения статично, устройство находится в режиме ожидания. В случае появления человека фотоэлемент реагирует на изменение уровня ИК излучения и включает реле. Оно, в свою очередь, замыкает контакты питания системы безопасности или включает приборы освещения.

Основой конструкции ДД являются пироприёмник и мультилинза. Пироэлектрическое устройство – это тонкая пластина кристаллического диэлектрика, в структуру которого впаяны проводники. Мультилинза состоит из множества микроскопических линз. Они фокусируют ИК свет на одном из электродов. С появлением объекта фокусировка меняется, что вызывает изменение напряжения в проводниках, возникает сигнал срабатывания реле.

Конструкция

  • В ассортименте имеются датчики 9 типов установки: ДДС (настенные), ДДП (потолочные), ДДВ (встраиваемые в нишу), ДДУ (на внешний угол стены), ДДПр (на прожектор), ДДПт (в патрон Е27), ДДТ (встраиваемый вместо точечного светильника), ДДСк (скрытый), ДДР (в розетку).
  • Имеется возможность регулировки порога срабатывания датчика в зависимости от уровня освещенности от 5 Лк до уровня солнечного света.
  • Имеется возможность регулировки времени отключения датчика от нескольких секунд до нескольких минут.
  • В ассортименте имеются датчики с возможностью регулировки максимальной дальности обнаружения объектов от 2 метров до максимального значения каждого датчика.
  • Датчик ДДВ-03 имеет микрофон с порогом срабатывания 30-90 Дб.
  • Датчики типа ДДС, ДДУ и ДДПр имеют степень защиты IP44 и могут устанавливаться на улице.
  • Монтаж к поверхности осуществляется при помощи саморезов и дюбелей, входящих в комплектацию.
  • В качестве коммутирующего нагрузку элемента использовано электромеханическое реле.
  • ДДВ-03 не предназначен для работы с люминесцентными лампами.

Особенности установки

Детекторы 024 предназначены для установки внутри зданий и сооружений. При внешнем размещении датчики должны устанавливаться в защищённых местах от атмосферных осадков, прямых солнечных лучей и ветра. Обычно их крепят под свесами кровли или защитным козырьком.

Модель ДД 024в оснащена влагозащитным корпусом. Датчики устанавливают снаружи на крыльце дома, в помещениях с повышенным уровнем влажности (парники, бассейны и пр.).

Также нельзя монтировать инфракрасные датчики движения ДД 024 вблизи:

  • вентиляторов, обогревателей и кондиционеров;
  • двигающихся деталей различных механизмов;
  • источников электромагнитного поля.
READ  Характеристики и принцип действия выпрямительных диодов

Люди, установившие датчики движения в своём жилье, уже никогда не откажутся от них. Экономия финансовых затрат на коммунальные услуги уже становится ощутимой при получении очередного счёта за потреблённую электроэнергию после монтажа детекторов. Помимо этого, ДД значительно продлевают срок службы ламп накаливания и дневного света. Датчики совместимы с системами «Умный дом».

Датчик движения ДД 035

Данный прибор обладает абсолютно теми же характеристиками, что и предыдущее, являясь, по сути, детектором такого же типа, но чуть более технически оснащенным.

В чем же разница? Датчик движения ДД 035 способен улавливать еще и звук, в то время как предыдущая модель реагирует лишь на движение теплых объектов.

У описываемого устройства существует несколько режимов работы:

  1. включен;
  2. отключен;
  3. детектор движения;
  4. детектор движения + звук.

Максимальная суммарная нагрузка на данное устройство не должна превышать 500 Вт, а громкость звука, на которую может среагировать датчик движения ДД 035 представлен диапазоном от 30 до 90 Децибел. Предыдущий детектор не имеет возможности переключения режимов, работая в одном. Соответственно, имеется и некоторая разница в цене.

Датчик движения ДД 035

Датчик движения IEK ДД 024 и 024 В

Прибор в корпусе из поликарбоната, предназначенный для отслеживания признаков передвижения в подконтрольной зоне. Корпус со степенью защиты IP20 (слабозащищенные оболочки для применения в помещениях с минимальным уровнем загрязнения). Данные модели представляют собой инфракрасные устройства поверхностного типа установки.

Характеристики модели ДД 024 В — мощность ламп накаливания 1200 Вт, люминисцентных 300 ВА, напряжение 230 Вт, частота 50 Гц, мощность 1 Вт. Габариты 115/58,8 миллиметров.

Радиус действия прибора 6 метров (у ДД 024 — три метра), угол обзора 180-360 градусов, высота установки 2,2-4 метра, диапазон рабочих температур -25/+45 градусов Цельсия.

Как и любой датчик движения, основанный на работе с ИК волнами, данные модели являются абсолютно безопасными для окружающих, так как ничего не излучают вокруг себя. Утилизируется извещатель по правилам обычного электроприбора.

Схема подключения ДД 024

На задней панели изготовитель обычно наклеивает стикер со схемой подсоединения детектора к проводам электросети и приборам освещения. Там же через отверстие выведены три выпуска проводов различного цвета. Провод красного цвета (L) – это фаза, синий (A) – от источников света, чёрный или коричневый (N) – ноль. Принципиальная схема подсоединения ДД есть у каждого руководства в комплекте поставки товара.

Подводящие три проводника должны быть сечением не менее 1,5 мм2. Чтобы не перепутать провода, нужно пользоваться тестером-отвёрткой. Провод от ламп освещения лучше заранее пометить маркером. Соединения производят таким образом, чтобы клеммники были спрятаны за корпусом датчика.

Задняя панель прибора со схемой подключения

Датчик движения ДД 201

Это устройство, в отличии от предыдущих, является потолочным встраиваемого типа. Если присмотреться к его внешнему виду, можно догадаться, что его можно устанавливать в гнезда для точечных светильников натяжного потолка, что является веской причиной для его использования именно в таком месте.

По входящей нагрузке и другим характеристикам он практически ничем не отличается от предыдущих моделей. Единственное, что стоит отметить — так как это детектор потолочный, значит максимальная высота его монтажа выше, чем у стенных (до 4 метров). Кроме того, угол его обзора составляет 360 градусов.

Рекомендуем купить

Беспроводные датчики движения

Прибор работает на основе радиопередающего устройства, связующего датчик с коммутаторным узлом, который, в свою очередь, включает, выключает освещение в помещении. Недостатком такого устройства является его высокая стоимость, по сравнению с проводными аналогами.

Беспроводные ИДД

Датчики движения не только обеспечивают комфортное передвижение людей в тёмное время суток и выполняют охранную функцию, но и приносят значительную экономию расходов на оплату электроэнергии. На рынке электротехники всегда можно найти прибор, отвечающий самым взыскательным предпочтениям потребителей.

Датчик движения ДД 029

Данный тип анализатора в корне отличается от описанных выше, что заметно при первом же на него взгляде — он похож на обычный выключатель, которыми мы вручную управляем освещением в комнату.

Это встраиваемый детектор для установки в стенных нишах. Его можно поместить в гнездо для выключателя, благодаря чему абсолютно не нарушится эстетический вид помещения, так как он не будет выделяться из общей картины так сильно, как накладной прибор.

Этот датчик предназначен только для помещений, так как его пыленепроницаемость весьма невелика, а воды он вообще боится:

  • размеры 88/88/48 мм;
  • дальность действия 6 метров;
  • угол обзора 100 градусов;
  • высота установки от 1 метра до 1,8;
  • общая нагрузка от галогенных ламп 600 Вт;
  • светочувствительность от 3 Люкс до дневного освещения

Монтаж ДД 024

Для монтажа сенсорных приборов на стенах из бетона или кирпича, как внутри, так и снаружи, применяют дрель-перфоратор. Монтаж производят в следующей последовательности:

  • На задней панели прибора замеряют расстояние между центрами монтажных отверстий, если их два. Можно поступить проще – снять заднюю панель и, приложив её к ограждению, карандашом обвести отверстия;
  • На поверхности ограждения выбирают место крепления из расчёта планируемого сектора контроля. Для горизонтальных детекторов это будет центр потолка. Для угловых и настенных приборов точки крепления отмечают так, чтобы ДД захватывал двери или арочные проходы;
  • Перфоратором высверливают углубления под дюбели. Их вбивают в готовые отверстия молотком. Затем в них вкручивают шурупы таким образом, чтобы головки выступали на удобную высоту для монтажных отверстий датчика;
  • Приступают к подводке проводов. Это делают открытым или скрытым способом. Электропроводку крепят к стенам и потолку дюбелями хомутами, укладывают в штробы с последующей штукатуркой или скрывают её в коробах;
  • Подсоединив детектор к электропитанию, его вешают тыльной стороной на саморезы.

Обратите внимание! Подключение подводки к выпускам датчика производят с помощью винтовых или ножевых клеммников. Ни в коем случае нельзя делать скрутки – это может привести к поломке датчика или другим негативным последствиям

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
