Индукционная паяльная станция

Регулировка нагрева

Сердечник индукционного паяльника делают из меди (не магнитный материал), а заднюю его часть покрывают ферромагнитным материалом (сплав железа и никеля). Передняя часть служит жалом, сам сердечник называют картриджем.

Регулировка нагрева медного жала происходит следующим образом:

  • при подаче переменного напряжения, а значит и поля, в покрытии генерируются токи Фуко, которые разогревают материал;
  • тепло передается меди;
  • как только температура покрытия достигает точки Кюри, магнитные свойства исчезают и разогрев прекращается;
  • в процессе работы индукционным паяльником медное жало отдает тепло детали и остывает, остывает также ферромагнитное покрытие;
  • как только покрытие остывает, возвращаются магнитные свойства, и мгновенно возобновляется нагрев.

Максимальный нагрев индукционного паяльника зависит от свойств магнитного сплава и сердечника. Такое управление называется умным теплом (smart heat).

Менять температуру для конкретных условий пайки можно, установив температурный датчик, который подключается к блоку управления станцией, либо же меняя картриджи (сердечник с наконечником) которые вставляют в ручку индукционного паяльника.

Первый вариант дешевле второго, поэтому им сегодня пользуются не только профессионалы. Зато второй способ точнее и надежнее.

Приспособление Sting

Этот паяльник задумывался ещё в советские годы, и предшественниками его стали модели Момент и Искра. Он позволяет работать на 10 уровнях мощности как с мелкими деталями, так и с большими. Нагрев до температуры пайки моментальный — полторы-две секунды. Рабочий цикл длится около 3,5 секунд. Защита от скачков напряжения обеспечивается встроенным стабилизатором. Составляющие детали:

  • Микропроцессорный контроллер.
  • Понизительный высокочастотный трансформатор.
  • Стабилизатор напряжения.

Жало закреплено к вторичке с помощью винтов. О выбранном порядке работы сообщит индикатор. Режим работы устройства — кратковременно-повторный

При взаимодействии с ним необходима осторожность: корпус в месте соединения жала подвержен нагреву. Касаться жала во время остывания запрещено

Защита от перегрева функционирует таким образом: через 20 секунд после включения подача напряжения прекращается, для последующего начала нагрева надо убрать палец с кнопки и нажать ещё раз.

Профессиональная работа с микросхемами требует надёжного оснащения. Что выбрать, самодельное устройство или дорогой фирменный паяльник, каждый решает самостоятельно по мере необходимости и наличия финансов.

Originally posted 2018-04-18 12:17:13.

Как работает

Основным отличием индукционного паяльника от обычного паяльника является нагревательный элемент или его нет вообще. Инструмент нагревается за счет наличия вихревых токов под воздействием переменного магнитного поля.

Индукционный паяльник имеет катушку, в которую вставлен стержень устройства.

Процесс нагрева индуктора заключается в следующем:

  1. Генератор подает высокочастотный ток в 36 В на катушку индуктивности через линию питания.
  2. Ток, протекающий через индуктор, превращается в переменное магнитное поле, силовая линия которого пересекает ось наконечника, расположенного внутри индуктора.
  3. Магнитное поле, которое взаимодействует с ферромагнитным распылением на наконечнике, заставляет его намагниченность поворачиваться и образовывать вихревое электрическое поле. Этот процесс сопровождается большим выделением тепла и очень быстрым нагревом хвостовика, после чего вся поверхность находится при высокой температуре.
  4. Регулировка тока (от частоты которого зависит температура наконечника) осуществляется с помощью регулировочного датчика на электронном блоке. В индукционной паяльной станции используются два метода для контроля температуры нагрева паяльника: с помощью датчика температуры, встроенного в наконечник паяльника и сменные картриджи. Пи первом способе термопара в головке паяльника отправляет сигнал электронному блоку, а электронный блок в соответствии с полученными данными производи регулировку температуры. Для второго способа регулировки необходимо иметь дополнительные сменные наконечники.

Важно! Не у всех моделей в комплекте идут сменные наконечники. Поэтому следует заранее позаботиться о том, чтобы их докупить при необходимости

Принцип действия

Как применять

При пайке различных небольших радиокомпонентов, согласно требованиям нормативных документов, рекомендациям изготовителей электронных компонентов температура на кончике рабочей поверхности не должна превышать 2700С. При использовании новых моделей устройства этот параметр можно установить с помощью регулятора регулировки на электронном блоке устройства. Правильность данной настройки проверяется касанием наконечника устройства наконечником термопары, подключенной к мультиметру. Основными критериями выбора такого сварочного оборудования являются:

  • мощность — наиболее удобна и практична модель паяльной станции, мощность которой может регулироваться от 5 до 60 Вт.
  • частота тока в индукторе — для радиолюбителей и полупрофессионалов тока с частотой от 400 до 700 кГц будет достаточно. Модели, используемые профессионалами и рабочими, имеют частоту до 13,5 МГц.
  • типы управления нагревом — большинство современных устройств могут использовать интеллектуальную технологию нагрева для регулировки температуры нагрева наконечника.
  • количество независимых каналов — для возможности подключения к паяльнику горячего пинцета Устройство также должно быть оснащено 2 независимыми каналами.
  • размер и вес — для удобства эксплуатации и переноски устройство должно иметь небольшой размер и вес (не более 1 кг)
  • также при выборе необходимо учитывать срок гарантии, возможность ремонта и наличие дополнительных компонентов, которые делают процесс пайки более удобным.

Индукционный паяльник — эффективное средство для пайки. Изготавливать такое устройство своими руками не совсем целесообразно. Намного проще купить дешевый китайский аналог, который прослужит дольше и будет иметь большое количество настроек и дополнительных функций.

Виды паяльников

Нагревающийся инструмент, соединяющий специальным припоем из сплавов на основе свинца, олова или меди металлические детали, называется паяльником. Детали, составляющие устройство паяльника, просты и немногочисленны:

  • Электрический питающий провод с вилкой.
  • Рукоятка.
  • Корпусная оболочка, защищающая внутреннюю часть инструмента.
  • Нагревательный элемент.
  • Стержень.
  • Наконечник, или жало.

Одним из самых распространённых инструментов стал паяльник с нагревателем из нихромовой спирали. У некоторых моделей имеется датчик в виде термопары, отключающий инструмент при достижении рабочей температуры.

Более современными являются устройства с нагревателем в форме стержней из керамики. Они быстрее нагреваются, имеют большие возможности по настройке необходимых параметров и долгий срок эксплуатации.

Прибор с наконечником, имеющим ферромагнитное покрытие, нагревается наведёнными токами магнитного поля. Это устройство называется индукционным паяльником. Пламя от горения газа через специальную насадку нагревает жало в газовом паяльнике. Это приспособление автономно, и заправка возможна от обычного газового баллончика.

Паяльники небольшой мощности с питанием от аккумулятора также являются мобильными и применяются для ремонта небольших деталей. Ультразвуковые инструменты используются для безфлюсовой пайки на основе припоев, не содержащих свинца.

Принцип управления нагревом

В индукционных паяльных станциях применяются 2 способа контроля температуры, до которой нагревается жало паяльника:

  • При помощи термодатчика, встроенного в жало, – размещенная в жале термопара подает сигналы в электронный блок, который на основе полученных данных и установленных регулировок осуществляет нагрев жала прибора до определённой температуры;
  • При помощи сменных наконечников (картриджей) – в комплекте с большинством современных моделей подобных приборов для пайки идет несколько сменных насадок, имеющих ферромагнитное покрытие, утрачивающее свои магнитные свойства при определенной температуре.

На заметку. Технология использования сменных насадок картриджей с ферромагнитным напылением, обеспечивающим нагрев жала до определенной температуры, является разработкой компании «Metcal» и носит название «Умный нагрев», или «Smart heat».

Первый способ встречается в недорогих полупрофессиональных моделях. Основные его преимущества – относительная дешевизна и простота регулировки. Второе техническое решение применяют в более дорогостоящих, качественных и надежных моделях профессиональных станций для паечных работ.

Сборка своими руками

Вопрос, можно ли сделать индукционный паяльник своими руками, в основном носит теоретическую подоплеку. С практической стороны это неоправданно даже с чисто ценовой позиции.

Просто любая китайская паяльная станция будет стоить столько же, сколько сделанная своими руками. И разговор о самодельной конструкции в основном будет касаться именно блока управления. Для чего придется приобретать индукционный паяльник.

Что касается непосредственно изготовления самого инструмента, то его можно сделать из подручных материалов. Правда, такой индукционный паяльник будет маломощным.

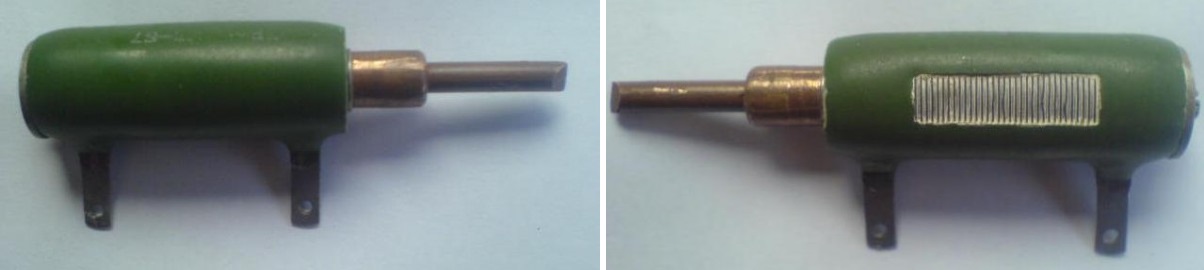

Потребуется резистор на 5-10 Ом, медная проволока и ферритовая бусинка для изготовления катушки, а также провода для подачи электрического тока.

Советуем изучить  Освещение энергосберегающее

В первую очередь мультиметром проверяют сопротивление резистора. После чего с одной его стороны снимают крышку. Теперь потребуется стальная проволока.

К примеру, для этого можно использовать скрепку. Ее разворачивают, и один конец залуживают. Вторым концом оборачивают резистор в месте удаленной крышки.

Далее необходим кусочек текстолита, который с двух сторон также облуживается. Его размер подбирается так, чтобы он входил свободно в будущий корпус катушки. Теперь текстолитовую пластину припаивают к проволоке из скрепки и проводу от резистора.

Далее собирают катушку – на бусинку накручивают медную проволоку, к концам которой присоединяют проводки с вилкой. Луженая текстолитовая пластинка вставляется в подготовленную катушку. Во всех соединениях проводится пайка.

Остается только обмотать вокруг катушки изоленту, вставить в открытый резистор толстую медную проволоку, а саму катушку в подготовленный корпус. К примеру, это может быть алюминиевая трубка.

Обратите внимание, что медная проволока должна войти в резистор с натягом, чтобы жало индукционного паяльника не шевелилось в своем корпусе

И последнее – обмотка всего корпуса прибора изоляционной лентой. Вот такая простая схема сборки самодельного индукционного паяльника. Им, конечно, большие заготовки паять нельзя, а вот для небольшой микросхемы он подойдет в самый раз.

Выбор подходящей модели

Основными критериями выбора подобного оборудования для пайки являются следующие:

  • Мощность – наиболее удобны и практичны модели паяльных станций с регулируемой мощностью в диапазоне от 5 до 60 Вт;
  • Частота тока в индукторе – для радиолюбителей и полупрофессионалов достаточно устройства с частотой тока от 400 до 700 КГц. Профессионалы и мастера применяют модели, имеющие значения данной характеристики до 13,5 МГц;
  • Тип управления нагревом – большая часть современного оборудования данного типа выпускается с регулировкой температуры нагрева жала по технологии «Smart heat»;
  • Количество независимых каналов – для того чтобы иметь возможность подключать, помимо паяльника, термопинцет, устройство должно быть оснащено 2 независимыми каналами;
  • Размеры и вес – для удобной работы и переноски устройство должно иметь небольшие размеры и вес не более 1 кг;
  • Также при выборе учитывают возможность послегарантийного ремонта устройства, наличие дополнительных комплектующих, делающих процесс пайки более удобным.

Самодельное оборудование

Мастеров по ремонту электроники очень много, поэтому спрос на импульсные паяльники довольно стабильный. Но всё же некоторые стараются изготовить такой паяльник из электронного трансформатора своими руками. Толкают их на это подобные причины:

  • Дороговизна импортного высококачественного оборудования.
  • Некачественная продукция китайского происхождения.

Простейший высокочастотный нагреватель

Для человека, немного знакомого с электротехникой, изготовить инструмент несложно. Для этого понадобятся:

  • Трансформатор.
  • Шинка и проволока из меди.
  • Материал для изготовления ручки.

Первичная обмотка соединена с питающим элементом, а вторичная — с жалом и сигнальной лампой. Такая простота делает устройство надёжным и неприхотливым к качеству напряжения. Большинство недорогих изделий в своей основе имеют именно такую схему.

Для изготовления требуется наличие малогабаритного силового трансформатора. Его можно взять в блоке питания какой-либо ненужной или сломанной бытовой техники. Его схема будет подвергнута модернизации

Сначала необходимо осторожно вскрыть корпус трансформатора и подобраться к обмотке, которую нужно аккуратно размотать. Из смотанного провода навивается новая первичная обмотка в количестве 1300 оборотов

Это можно сделать вручную или на специальном намоточном станке.

Вторичная обмотка представляет собой один виток из медной шины, изолированной стеклотканью или термоусадочной трубкой. К ней будет винтами подсоединяться жало. Ручку можно сделать из любого диэлектрического материала. Это может быть дерево или текстолит. Возможно использование старой рукоятки от ненужного паяльника или другого устройства. Вариантов много.

Ещё один компонент — выключатель, который должен обеспечивать кратковременную подачу напряжения на вторичку. Поэтому нужно приспособление без жёсткой фиксации по принципу: пока нажато — работает. Постоянное присутствие на вторичной обмотке электрического тока ведёт к её разрушению. После того как все компоненты готовы, их нужно аккуратно собрать и закрепить. Такая конструкция позволяет периодически менять наконечник для коррекции толщины пайки.

Прибор из электронного трансформатора

Если поиски хорошего недорогого импульсного паяльника не увенчались успехом, эти средства можно потратить на приобретение пускового двенадцативольтового устройства для энергосберегающих или галогеновых ламп. В нём есть трансформатор, который предстоит немного усовершенствовать, предварительно демонтировав из корпуса. Имеющаяся вторичная обмотка для использования в качестве силовой слабовата, поэтому её нужно аккуратно снять и изготовить новую из медной проволоки сечением 1 квадратный миллиметр.

Модернизированная обмотка будет состоять из двух или трёх витков. А также необходима рукоятка, кнопка без удержания во включённом положении и лампочка для индикации. Всё это подбирается из имеющихся под рукой компонентов. Жало такого паяльника нагревается в один момент, однако временем постоянного накаливания злоупотреблять не следует.

Изготовление жала

В этом качестве используется медная проволока, подсоединённая к держателям на вторичной обмотке. Толщину подбирают экспериментальным методом, ориентируясь на скорость нагрева. Начинают подбор с провода сечением 1−2 квадрата

Здесь важно найти золотую середину: слишком толстое жало будет медленнее нагреваться, а тонкое — быстрее изнашиваться. Оптимальное время накаливания наконечника составляет от 4 до 8 секунд

Увеличение диаметра жала ведёт к возрастанию потребляемой электропаяльником мощности и увеличению нагрева силовой обмотки. Поэтому подбор диаметра наконечника нужно проводить тщательно, с каждым новым размером проведя несколько паек. Неправильный выбор может привести к возгоранию всей конструкции.

Керамический нагревательный элемент своими руками

Керамический нагревательный элемент своими руками

Самая частая причина выхода из строя электрического паяльника это перегоревшая спираль нагревательного элемента. Даже если есть в наличии нихромовая проволока подходящего диаметра и длины, намотать новую спираль практически может, не получится (для паяльника, рассчитанного на напряжение 220 вольт точно), уж больно близко должны располагаться витки спирали друг к другу чтобы поместилось необходимое количество. Такая намотка под силу только специальному оборудованию. И рассмотрим как сделать своими руками нагревательный элемент для паяльника.

Делаем самодельный электропаяльник импульсного типа

Рассмотрим пошаговую инструкцию по самостоятельному изготовлению паяльника трансформаторного типа.

Подобрать подходящий трансформатор. Подойдет любой силовой от блока питания старой электронной техники мощностью 50-150 ватт.
Аккуратно разобрать его и снять обмотки

С вторичной можно не церемониться, а с первичной надо обойтись осторожно — она войдет в состав изделия.
Изготовить и поместить поверх первичной вторичную обмотку из медной шины сечением не менее 20 мм Достаточно одного витка, надо оставить концы шины длиной не менее 15 см.
Для изоляции следует использовать стеклоткань или термоусадочные трубки.
К концам шин на болтовых креплениях присоединить V- образный кусок медной проволоки толщиной 1,5-2 мм (подбирается опытным путем)
Из дерева или текстолита вырезать рукоятку, в ней закрепить кнопку включения. И трансформатор.
Подсоединить к первичной обмотке сетевой кабель через кнопку.

Самодельный электропаяльник импульсного типа

Такой импульсный паяльник, сделанный своими руками, по сравнению с заводскими образцами будет хоть и выглядеть невзрачно, зато работать — ничуть не хуже.

Различия между аппаратами

Главное отличие импульсного паяльника от обычного состоит в методике, по которой происходит нагревание наконечника. Если в простом приборе жало находится в наибольшей степени изоляции от электрического тока, то в импульсном оно является непосредственным его проводником. Нагрев и остывание устройства, работающего в высокочастотном токовом режиме, происходит очень быстро в отличие от традиционного паяльника. Это свойство полезно для применения пайки в холодных помещениях или на улице, где простой паяльник не сможет расплавить припой до нужной температуры.

Советуем изучить  Гирлянда занавес

Простой импульсный блок питания своими руками

Простой импульсный блок питания своими руками

Всем привет! Как то захотел я собрать усилитель на TDA7294. И друг продал за копейки корпус. Такой черный, красивый, а в нем когда то жил спутниковый ресивер 95-х годов. И как на зло ТС-180 не помещался, не хватило по высоте буквально 5 мм. Начал смотреть в сторону тороидального трансформатора. Но увидел цену, и как то сразу перехотелось. И тут же в глаз пал компьютерный БП, думал перемотать, но снова же куча регулировок, защит по току, брррр. Начал гуглить схемы импульсных блоков питания, большая плата, куча деталей, лень вообще что то делать стало. Но случайно на форуме нашел тему о переделке электронных трансформаторах Ташибра. Почитал так, вроде ничего сложного.

Устройство индукционного паяльника

Любой индукционный (импульсный) паяльник состоит из понижающего трансформатора, кнопки, работающей на замыкание и жала, выполненного из медной проволоки, толщиной 1−3 мм. В некоторых конструкциях к ним добавляется источник питания и другие элементы.

Вот так выглядит схема простейшего индукционного паяльника:

Следует обратить внимание, что на этой схеме трансформатор имеет две вторичных обмотки: одна питает лампу для подсветки места пайки, а другая — жало. https://www.youtube.com/embed/z-a__qL-Fq4

Импульсный и индукционный паяльник — это не одно и то же. Импульсными называются индукционные паяльники, имеющие в своём составе высокочастотный преобразователь напряжения. Приведённый в пример прибор с понижающим трансформатором импульсным не является.

Устройство и принцип работы

Индукционная паяльная станция состоит из следующих элементов:

  • Электронный блок с понижающим трансформатором и генератором;
  • Паяльник с нагревателем-индуктором, соединенный с блоком при помощи длинного гибкого кабеля и специального разъема.

Рабочим органом такого оборудования является паяльник с установленным внутри него индуктором – катушкой из медной проволоки, намотанной вокруг гнезда, в которое вставляется хвостовик сменной насадки с ферромагнитным напылением.

Устройство нагревательного элемента индукционной станции для пайки

Процесс нагрева жала индуктором происходит следующим образом:

  1. Генератор подает по питающему кабелю на катушку индуктора высокочастотный ток с напряжением 36 Вольт;
  2. Ток, проходящий через витки индуктора, порождает переменное магнитное поле, силовые линии которого пересекают находящийся внутри индуктора хвостовик жала с ферромагнитным напылением на поверхности;
  3. Магнитное поле при взаимодействии с ферромагнитным напылением на хвостовике жала приводит к его перемагничиванию и образованию вихревых токов. Данный процесс сопровождается выделением большого количества тепла и очень быстрым нагревом хвостовика, следом и всего жала до высокой температуры.

Регулировка тока (его частоты, следовательно, и температуры жала) производится при помощи регулировочных энкодеров на электронном блоке.

Особенности приборов

Среди особенностей индукционных паяльников надо отметить тонкий сменный картридж, от которого во многом зависит температура нагрева жала.

Он представляет собой тонкую трубку, которая в сочетании с легким корпусом прибора дает возможность долгое время просиживать за процессом пайки.

Рука не устает, а значит, не меняется точность подвода жала и припоя, нет подтеков излишков материала, увеличивается скорость проводимых операций. Отсутствует сложная электронная схема, степень нагрева регулируется автоматически.

По всем показателям индукционный паяльник более совершенен, чем традиционные паяльные приборы. Хотя он еще не достаточно широко распространен, такую конструкцию можно отнести к технике нового поколения.

Индукционная паяльная станция своими руками

Изготовление индукционного паяльника своими руками — дело не особенно сложное и затратное. Но оно имеет несколько недостатков. Во-первых, мощность и эффективность данного устройства будут невелики. Во-вторых, прибор не будет иметь большого количества дополнительных функций и регулировок, как это могло быть с заводским вариантом. Поэтому наиболее приемлемым вариантом является покупка дешевого китайского аналога.

Стержень из меди

Если же все-таки имеется желание сделать паяльник самому, то нужно выполнять действия по данному алгоритму:

  • подобрать подходящую трубку, которая будет выполнять функции корпуса.
  • встроить в нее трубку из металла меньшего диаметра. На нее будет наматываться импровизированная катушка.

Стержень и корпус

медной проволокой диаметром около 1 мм сделать примерно 12 витков.

Важно: Витки не должны соприкасаться

  • стержень и катушку покрывают слоем изоляции.
  • в трубку встраивают медный прут, который будет выполнять функции жала.
  • для питания применяют любой трансформатор, понижающий напряжение.

Вариант самодельного паяльника

Можно ли сделать своими руками

Любители всё создавать своими силами обязательно заинтересуются возможностью создать индукционную станцию самостоятельно. Тем более учитывая ценовую таблицу, сделать это захочется не только «самоделкиным».

И здесь желающих сэкономить хочется разочаровать. Теоретически, конечно, сделать можно всё. Но по своей конструкции для самостоятельного изготовления паяльный элемент слишком сложен. Что же касается цифрового блока, то создать его можно и самому, но здесь теряется смысл, так как обойдётся это практически в ту же сумму, сколько будет стоит целая китайская паяльная станция.

Индукционная мини печь своими руками

Индукционная мини печь своими руками

Устройство нагревает почти все металлы, но в основном используется для нагрева железа. Данный вариант собрал чисто ради изучения принципа работы и нагрева небольших металлических изделий.

Этот несложный самодельный прибор основан на нагревании металлов токами Фуко. В основном используется для нагрева железа. Данный вариант собрал чисто ради изучения принципа работы и нагрева небольших металлических изделий: болты, шайбы, гайки, иглы, и небольшие железные шарики. Конечно данный генератор имеет маленькую мощность в виду того, что использовал низковольтные транзисторы типа КТ805ИМ.

Устройство с импульсным нагревом

Для того чтобы собрать схему электронного устройства, потребуется пайка. Но компоненты, составляющие содержимое таких приборов, очень малы, и применение простых нагревательных инструментов ограничено. Для этих целей подойдёт импульсный паяльник.

Медная проволока небольшого диаметра, из которой обычно изготовлено его жало, обладает хорошей теплопроводностью, а малая толщина позволяет добраться до самых небольших элементов. Низкое напряжение, которое используется для нагрева, не требует больших затрат на электроэнергию. К тому же она расходуется исключительно в момент проведения паяльной операции.

Основными компонентами такого прибора являются:

  • Высокочастотный преобразователь, выдающий ток частоты от 18 до 40 килогерц.
  • Понижающий автотрансформатор высокой частоты, на вторичной обмотке которого находятся токоприёмники для установки жала, которое закрепляется к ним винтами для плотного контакта.
  • Управляющая схема с микропроцессором.

Новейшие устройства такого типа оснащаются различными датчиками и индикаторами, могут иметь точечную подсветку области пайки и рукоятку из жаростойкого нескользящего пластика, напоминающего пистолет. С такой ручкой действовать удобнее всего.

Небольшая масса и габариты обеспечивают работу с самыми мелкими компонентами микроплат сотовых телефонов и планшетных компьютеров. А если имеется устройство корректировки уровня нагрева, то такой прибор справится и с более крупными объектами, подойдёт и для обычных домашних операций пайки.

Но некоторые меры предосторожности соблюдать необходимо: есть электронные компоненты, негативно реагирующие на напряжение высокой частоты, которое подаётся на жало. https://www.youtube.com/embed/qrTF79ofcFA

Отличия от обычного паяльника

Основные отличия импульсного паяльника от обычного заключаются в следующем:

  • Нагревательный элемент как таковой отсутствует. Нагревается само жало за счет проходящего по нему сильного тока. Жало включают в цепь вторичной обмотки трансформатора.
  • Быстрый прогрев жала (несколько секунд).
  • Экономичность (электроэнергия расходуется только в момент пайки).
  • Безопасность. Паяльник нагревается на несколько секунд и так же быстро остывает.
  • Возможность регулировать мощность (в некоторых схемах)
Советуем изучить  Переполюсовка

Импульсный и обычный паяльники

Из негативных отличий следует отметить неприменимость такого устройства для пайки микросхем и других элементов, чувствительных к перегреву и к поражению статическими зарядами.

Плюсы и минусы

Основными преимуществами данного типа приборов по сравнению с аналогичным оборудованием с керамическими нагревательными элементами являются:

  • Высокая скорость нагрева. Рабочая часть агрегата нагревается до необходимой температуры менее чем за 30 секунд.
  • Надежность и долговечность. Этот класс оборудования при правильном использовании имеет срок службы более 10 лет.
  • Возможность отрегулировать тонкости нагрева. Паяльник имеет большое количество регулировок, позволяет устанавливать температуру нагрева наконечника с высокой точностью.
  • Высокотемпературные компоненты SMD-радио. Они особенно важны для чувствительной настройки режима работы.
  • Безопасность. В отличие от аналогичных паяльников такие устройства менее подвержены отказам и не повреждают шнур питания, подключенный к корпусу устройства.
  • Удобство. Паяльник имеет удобную форму и небольшой размер, что делает его идеальным для пайки мелких деталей, особенно там, где их трудно достать.
  • Более того, такое паяльное устройство имеет очень высокую эффективность, поскольку ферромагнитный слой наконечника используется в качестве нагревательного элемента. Прибор фактически не теряет тепло.
  • Дизайн паяльника

К недостаткам данного вида приборов для пайки относят:

  • Необходимо отдельно докупать сменные насадки вслучае, если требуется изменить режим пайки.
  • Стоимость относительно других паяльников достаточно высока.

Принцип работы

Если кто-то планирует сделать электронный паяльник самостоятельно, то принцип его работы должен совпадать с оригинальным изделием. Точность соблюдения параметров тут не имеет большого значения. Главное, чтобы самодельный импульсный паяльник работал, как и покупной, а также выполнял те же функции.

В дежурном режиме основной принцип работы основывается на том, что генератор в микросхеме устройства может функционировать прерывисто. Микросхема подает импульсы на трансформатор. В то же время сам трансформатор подает напряжение на конденсатор и диодный мост. По этой схеме оно достигает жала паяльника, но напряжения еще не достаточно для начала разогрева до нужной температуры. Он находится только в подогретом состоянии в «ждущем режиме».

Схема импульсного паяльника должна содержать в себе специальный переключатель, который и создает особенность работы устройства. При нажатии кнопки, паяльник переходит в рабочий режим. Здесь срабатывает емкость из нескольких конденсаторов, которая суммируется. Благодаря этому генератор начинает работать на понижение частоты до того момента, когда трансформатор полностью не насытится. После этого мощность импульсом подается в жало, которое моментально разогревается.

Сравнительная таблица лучших паяльных станций

Название

Основные характеристики

Цена

Zhongdi ZD

Мощность составляет 300 Wt, есть функция монтажа и демонтажа, сопло стандартного размера.

Element

Это цифровая контактная паяльная станция, которая регулируется работой микроконтроллера, температурный интервал составляет 200-470°С.

Зубр Профессионал

Аппарат удобный и компактный, есть дисплей и подсветка, температурный интервал составляет 160-550 °С.

Quick Lead Free

Обладает высокой мощностью, удобный в управлении, диапазон температуры от 80 до 480°С.

Yihua

Характеризуется быстрым нагревом и стабильностью температуры, допуская погрешность лишь в 1°С, оснащен встроенным микрокомпьютером и удобным широким дисплеем.

Индукционная паяльная станция своими руками

Изготовление индукционного паяльника своими руками — дело не особенно сложное и затратное. Но оно имеет несколько недостатков. Во-первых, мощность и эффективность данного устройства будут невелики. Во-вторых, прибор не будет иметь большого количества дополнительных функций и регулировок, как это могло быть с заводским вариантом. Поэтому наиболее приемлемым вариантом является покупка дешевого китайского аналога.

Если же все-таки имеется желание сделать паяльник самому, то нужно выполнять действия по данному алгоритму:

  • подобрать подходящую трубку, которая будет выполнять функции корпуса.
  • встроить в нее трубку из металла меньшего диаметра. На нее будет наматываться импровизированная катушка.

медной проволокой диаметром около 1 мм сделать примерно 12 витков.

Важно: Витки не должны соприкасаться

  • стержень и катушку покрывают слоем изоляции.
  • в трубку встраивают медный прут, который будет выполнять функции жала.
  • для питания применяют любой трансформатор, понижающий напряжение.

Выполнение измерений с применением индукционной паяльной станции

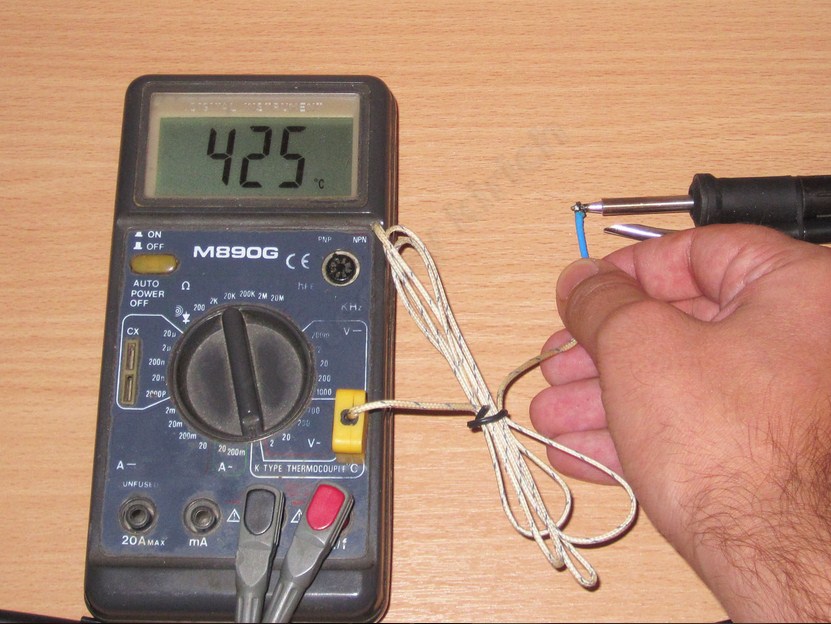

Контроль температуры пайки при помощи термопары и мультиметра

При пайке различных мелких радиодеталей, согласно требованиям различных нормативных документов, рекомендациям изготовителей электронных компонентов, технике безопасности, температура жала при его прикосновении к рабочей поверхности должна быть не выше 2700С. При работе с описываемым паяльным оборудованием данный показатель устанавливают при помощи регулировочных энкодеров на электронном блоке устройства. Проверяют правильность такой настройки, прикасаясь к жалу прибора кончиком термопары, подключенной к мультиметру.

Выбор подходящей модели

Основными критериями выбора подобного оборудования для пайки являются следующие:

  • Мощность – наиболее удобны и практичны модели паяльных станций с регулируемой мощностью в диапазоне от 5 до 60 Вт;
  • Частота тока в индукторе – для радиолюбителей и полупрофессионалов достаточно устройства с частотой тока от 400 до 700 КГц. Профессионалы и мастера применяют модели, имеющие значения данной характеристики до 13,5 МГц;
  • Тип управления нагревом – большая часть современного оборудования данного типа выпускается с регулировкой температуры нагрева жала по технологии «Smart heat»;
  • Количество независимых каналов – для того чтобы иметь возможность подключать, помимо паяльника, термопинцет, устройство должно быть оснащено 2 независимыми каналами;
  • Размеры и вес – для удобной работы и переноски устройство должно иметь небольшие размеры и вес не более 1 кг;
  • Также при выборе учитывают возможность послегарантийного ремонта устройства, наличие дополнительных комплектующих, делающих процесс пайки более удобным.

Принцип работы устройства

Работает паяльник таким образом: при нажатии на кнопку напряжение поступает на трансформатор, где оно понижается до 0,5−2 вольт (соответственно, сильно возрастает ток) и поступает на жало, быстро разогревая его. При отпускании кнопки жало также быстро остывает, поэтому после отжатия кнопки нужно быстро отвести его от паяемой детали, иначе оно к ней припаяется.

Само собой, у импульсного паяльника есть отличия от обычного, среди них есть как плюсы, так и минусы. К достоинствам можно отнести быстрый разогрев и такое же быстрое остывание (риск получения ожога при случайном касании жала существенно снижается). Недостатков же у него, к сожалению, больше:

  • больший вес и размеры, отсутствие возможности точно регулировать температуру;
  • присутствие на жале электрического потенциала, который может повредить паяемые электронные компоненты — этот недостаток отсутствует у индукционных паяльников с изолированными жалами;
  • невозможность долговременной беспрерывной работы (стандартный режим работы для них — от 5 до 8 включений за 1 минуту в течение часа, затем перерыв для остывания на 20 минут).

Выбор подходящей модели

Основным критерием при выборе необходимой модели может служить лишь сфера применения паяльной станции. Если подразумевается использование на производстве или в профессиональных целях, то рекомендуется выбирать приборы с «умным нагревом», хотя и стоят они более 1 тыс. у.е.

Любителям же предпочтительнее использовать системы с цифровым блоком. Их вполне хватит для качественной и удобной работы. Правда, в таких вариантах будет отсутствовать фен, но его можно купить и отдельно. Удобен такой вариант ещё и тем, что нет необходимости каждый раз подбирать наконечник с заданной точкой Кюри, а это сильно упрощает работу.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
