Идея суперконденсатора

Электричество — чрезвычайно универсальный вид энергии, обладающий одним недостатком — его трудно саккумулировать быстро. Химические батареи способны сохранять большое количество энергии, но требуют нескольких часов для полной зарядки. Этого недостатка лишены конденсаторы — они могут заряжаться практически мгновенно. Но их ёмкость не позволяет хранить большое количество энергии, поэтому весьма заманчивой выглядит идея суперконденсатора, сочетающего лучшие качества химических и электростатических накопителей электричества.

Несмотря на функциональную схожесть, аккумуляторные батареи и конденсаторы устроены совершенно по-разному. Гальванические элементы работают на принципе высвобождения электрической энергии во время химической реакции веществ внутри них. При истощении запаса активных реагентов они прекращают генерировать разность потенциалов и для нового цикла требуют инициирования током обратных химических реакций для восстановления активных веществ. Основные недостатки аккумуляторов по сравнении и конденсаторами:

  • непродолжительный жизненный цикл;
  • невысокая удельная мощность;
  • узкий диапазон температур зарядки и разрядки;
  • неспособность быстро отдать весь запас энергии.

Тем не менее обычные конденсаторы не используются в качестве активных источников напряжения из-за низкой ёмкости. Теоретические и практические суперконденсаторы (ультраконденсаторы) отличаются от обычных крайне высокой ёмкостью при большой плотности хранимой энергии, что позволяет их рассматривать как альтернативу химическим элементам.

Крупнейшие коммерческие устройства обладают ёмкостью до нескольких тысяч фарад, но их возможности всё равно несопоставимы с аккумуляторами, поэтому подобные устройства используются для хранения зарядов в течение относительно короткого периода времени. Они нашли широкое применение в качестве электрических эквивалентов механических маховиков, чтобы сглаживать напряжение источников питания, например, в ветровых турбинах или рекуперативных тормозных системах электрических транспортных средств.

Первые ультраконденсаторы появились в середине прошлого века и обладали не очень впечатляющими ёмкостями. С тех пор прогресс в совершенствовании материалов привёл к утоньшению диэлектрического слоя до одной молекулы, что позволило создавать устройства с выдающимися характеристиками. Дальнейшее развитие наноиндустрии стало основой для фундаментальных перемен в накоплении электричества. Возможно, в скором времени экологически опасные и капризные химические аккумуляторы заменят суперконденсаторы на основе молекулярно структурированных пластин и диэлектрического слоя.

Что такое конденсатор?

Конденсатор состоит из двух проводящих пластин, расположенных очень близко друг к другу и разделённых диэлектриком. Применение постоянного напряжения к пластинам вызовет протекание тока и появление на обеих крышках одинаковых по модулю, но противоположных по знаку зарядов: отрицательных – на одной и положительных – на другой. Отключение источника питания приведёт к тому, что заряд не исчезнет моментально, игнорируя явление его постепенной утечки. Затем, если крышки детали подключены к какой-то нагрузке, например, к вспышке, конденсатор разрядится сам и вернёт всю накопленную в нём энергию во вспышку.

Обозначение конденсаторов

Конденсаторы – это пассивные компоненты, которые хранят электрический заряд. Эта простая функция применяется в различных случаях:

  • При переменном токе.
  • При постоянном токе.
  • В аналоговых сетях.
  • В цифровых цепях.

Примеры использования приборов: системы синхронизации, формирование сигнала, связь, фильтрация и сглаживание сигнала, настройка телевизоров и радиоприёмников.

Энергия электрического и магнитного полей

Для электрического и магнитного полей их энергия пропорциональна квадрату напряжённости поля. Строго говоря, термин «энергия электромагнитного поля» является не вполне корректным. Вместо него в физике обычно используют понятие плотности энергии электромагнитного поля (в определённой точке пространства). Общая энергия поля равняется интегралу плотности энергии по всему пространству.

Плотность энергии электромагнитного поля является суммой плотностей энергий электрического и магнитного полей.

В системе СИ:

u=E⋅D2+B⋅H2.{\displaystyle u={\frac {\mathbf {E} \cdot \mathbf {D} }{2}}+{\frac {\mathbf {B} \cdot \mathbf {H} }{2}}.}

В вакууме (а также в веществе при рассмотрении микрополей):

u=εE22+B22μ=εE2+c2B22=E2c2+B22μ,{\displaystyle u={\varepsilon _{0}E^{2} \over 2}+{B^{2} \over {2\mu _{0}}}=\varepsilon _{0}{\frac {E^{2}+c^{2}B^{2}}{2}}={\frac {E^{2}/c^{2}+B^{2}}{2\mu _{0}}},}

где E — напряжённость электрического поля, B — магнитная индукция, D — электрическая индукция, H — напряжённость магнитного поля, с — скорость света, ε{\displaystyle \varepsilon _{0}} — электрическая постоянная и μ{\displaystyle \mu _{0}} — магнитная постоянная. Иногда для констант ε{\displaystyle \varepsilon _{0}} и μ{\displaystyle \mu _{0}} — используют термины диэлектрическая проницаемость и магнитная проницаемость вакуума, — которые являются крайне неудачными, и сейчас почти не употребляются.

В системе СГС:

u=E⋅D+B⋅H8π.{\displaystyle u={\frac {\mathbf {E} \cdot \mathbf {D} +\mathbf {B} \cdot \mathbf {H} }{8\pi }}.}

Объемная плотность электрической энергии

Рассмотренные выше зависимости и формулы можно преобразовать, чтобы уточнить влияние связанных параметров на энергетический потенциал определенной конструкции:

  • W = ½ (C * U2) = d *q2/(2*e0*S) = ((e0 * E2)/2) * S*d;
  • однако произведение S*d равно объему (V);
  • таким образом, исходное выражение для расчета приобретает вид:
Советуем изучить  Условия резонанса

W = ((e0 * E2)/2) * V.

По итоговому варианту становится понятным, сколько энергии электрического поля сосредоточено внутри определенного объема. Исходя из того можно сделать вывод о наличии соответствующих свойств самого поля. Теоретические знания подтверждены расчетами. Для оценки эффективности конкретных изделий применяют удельный показатель (объемную плотность) w = W/V = (e0 * E2)/2. При заполнении диэлектриком формулы дополняют соответствующими данными электрической проницаемости (e).

Вектора магнитной индукции (В) и напряженности (Е) формируют электромагнитное поле. Для расчета силы, перемещающей соленоид, надо учитывать силовые компоненты в совокупности. Соответствующие коррекции делают при создании колебательного контура. Максимальный энергетический потенциал можно получить с помощью увеличения диэлектрической проницаемости слоя между обкладками конденсатора.

Энергия заряженного конденсатора

Оценить рабочие параметры этого накопительного элемента можно с применением разных методик. Простейший способ – анализ сближения разноименно заряженных пластин. Это перемещение обеспечивает сила (F), прямо пропорциональная величине заряда (q) и напряженности (E):

F = q * E.

Добавив E = q/(2*e0*S), получают формулу физики для оценки взаимодействия:

F = q2/(2*e0*S).

Так как работа (A) равна произведению силы (F) на пройденное расстояние (d – дистанция между пластинами), энергия электрического поля конденсатора вычисляется без большого труда:

W = A = F * d = d *q2/(2*e0*S).

С учетом емкости C = d /(e0*S) после элементарных математических преобразований можно получить итоговую формулу:

  • W = q2/(2*C);
  • q = C * U;
  • W = ½ (C * U2).

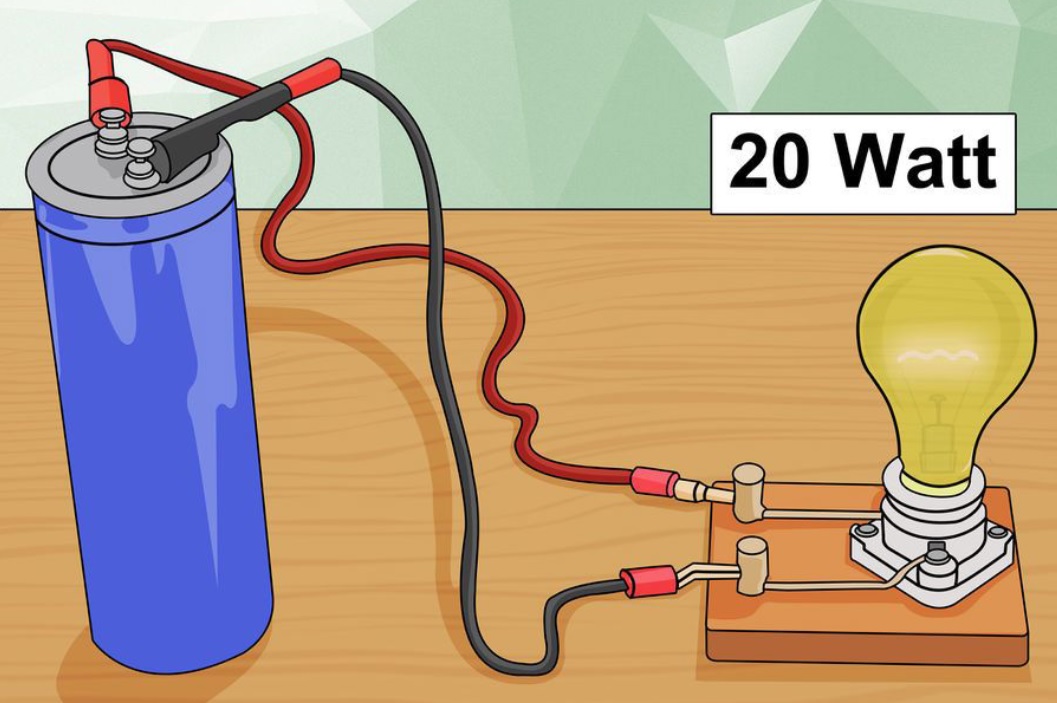

Емкий конденсатор обеспечивает функционирование источника света без подключения к сети

Характеристики конденсатора

Основной характеристикой данного элемента является емкость, или С. Она определяет способность устройства собирать электрический заряд, зависит от геометрической конфигурации крышек и от электрической проницаемости диэлектрика между крышками.

Важно! Емкость зависит от типа используемого диэлектрика, а также от геометрических размеров элемента. Для того, чтобы описать принцип работы устройства формулой, необходимо понять, что это постоянная пропорциональность в уравнении, представляющая собой взаимную зависимость накопленного заряда q от площади пластинок и от разности потенциалов V между ними

Для того, чтобы описать принцип работы устройства формулой, необходимо понять, что это постоянная пропорциональность в уравнении, представляющая собой взаимную зависимость накопленного заряда q от площади пластинок и от разности потенциалов V между ними.

Мощность выражается в единицах, называемых фарадами F. Но на практике используются и более мелкие единицы, такие как микрофарады и пикофарады.

Внешний вид устройств

Таким образом, если напряжение U приложено к конденсатору, электрический заряд накапливается на крышках детали. Значение накопленного заряда на каждой пластинке одинаково, они отличаются только знаком. Этот процесс накопления электрического показателя на называется зарядкой.

Другим параметром детали является номинальное напряжение, а именно, его максимальное значение, которое может подаваться на конденсатор. При подключении более высокого напряжения возникает пробой диэлектрика. Это приводит к короткому замыканию элемента. Каким будет номинальное значение напряжения, зависит от типа диэлектрика и его толщины.

Важно! Чем толще диэлектрик, тем выше номинальное напряжение, которое он выдерживает. Условные обозначения

Условные обозначения

Ещё одним параметром является ток утечки -значение проводящего показателя, возникающее при подаче постоянного напряжения на концы элемента.

Активное и реактивное сопротивления

Хотя активное и реактивное сопротивления очень похожи. Даже значения обоих параметров измеряются в Омах, но они не совсем одинаковы. В результате этого невозможно сложить их вместе непосредственно. Вместо этого их нужно суммировать «векторно». Другими словами, необходимо округлить каждое значение, а затем сложить их вместе и выделить квадратный корень из этого числа:

Xtot2 = Xc2 + R2

В данной статье были подробно описаны основные компоненты, устройство и принцип работы конденсаторов, а также приведены базовые формулы, предназначенные для того, чтобы посчитать полезный объём прибора. Для более глубокого ознакомления необходимо внимательно рассмотреть типы данных деталей и их практические особенности в различных схемах и устройствах.

Из истории

Исторически первым начал исследовать накопление заряда великий Алессандро Вольта. В докладе Королевскому научному обществу за 1782 год он впервые озвучил слово конденсатор. В понимании Вольты электрофорус, представляющий собой две параллельные обкладки, выкачивал из эфира электрический флюид.

В то время все познания сводились к тому, что учёные думали, будто атмосфера Земли содержит в себе нечто, что не может быть определено приборами. Существовали только простейшие электроскопы, способные определить знак заряда и его наличие, но не дававшие представления о количестве. Учёные просто натирали мехом поверхность тела и подносили его для исследования в область влияния прибора. Ещё Гильберт показал, что электрические и магнитные взаимодействия ослабевают с расстоянием. Поэтому учёные примерно знали, что нужно делать, но исследования не продвигались ни на йоту.

Гипотеза об атмосферном электричестве высказана Бенджамином Франклином. Он активно исследовал молнии и пришёл к выводу, что это проявления все той же единой силы. Запуская воздушного змея в небо, он соединял его шёлковой нитью с землёй и наблюдал дуговой разряд. Это были достаточно опасные опыты, и Бенджамин много раз рисковал своей жизнью ради развития науки. О том, что шёлковая нить проводит статический заряд, было известно от Стивена Грея, первым собравшего в 1732 году электрическую цепь.

Уже через 20 лет (1752 год) Бенджамин Франклин предложил конструкцию первого громоотвода, осуществлявшего молниезащиты близлежащих построек. Только вдуматься! – до этого всякий мог ожидать того, что его дом сгорит от случайного удара. Именно Бенджамин Франклин предложил один из видов заряда называть положительным (стеклянный), а другой отрицательным (смоляной). Так физики были введены в заблуждение относительно истинного направления движения электронов. Но как они могли думать иначе, когда в 1802 году на примере опытов нашего соотечественника Петрова увидели, что на аноде образуется ямка? Следовательно, положительные частицы переносили заряд на катод, вот только это были ионы воздушной плазмы.

К началу исследования Вольтой электрических явлений, таким образом, были уже известны статические заряды и факт наличия у них двух знаков, кроме того люди упорно считали, что весь «флюид» берётся из воздуха. На эту мысль их натолкнули опыты с натиранием янтаря шерстью, которые не могли быть проведены под водой. Следовательно, логичным было предположить, что электричество может происходить только из атмосферы Земли, что, конечно же, совершенно неверно. В частности, многие растворы, исследованные Хампфри Дэви, могут проводить электрический ток.

Советуем изучить  Удельное сопротивление

Причина, следовательно, была в другом – при натирании янтаря под водой силы трения снижались в десятки и сотни раз, а заряд рассеивался по всему объёму жидкости. Следовательно, этот процесс был всего лишь неэффективным. Но сегодня каждый добытчик знает, что нефть прекрасно электризуется трением о трубы и без воздуха. Следовательно, атмосфера для «флюида» не является обязательным компонентом.

Как правильно рассчитать ёмкость конденсатора?

Самый простой пример конденсатора – плоская модель. Она имеет форму двух параллельных крышек из проводника, между которыми находится слой диэлектрика. Для того, чтобы знать, как посчитать ёмкость конденсаторов, необходимо применить следующую формулу:

С = e x e0 x s / d,

где S – площадь поверхности пластинок и d – расстояние между ними. В свою очередь, это относительная электрическая проницаемость данного диэлектрика.

Как правило, конденсаторы применяются не по отдельности, а подключаются в более крупные системы. Они могут быть соединены последовательно, параллельно или смешанным способом.

Формула ёмкости

Важно! В последовательно соединённых элементах абсолютное значение заряда на каждой пластине идентично. Таким образом, результирующее напряжение равно сумме данных показателей на отдельных компонентах прибора

Таким образом, результирующее напряжение равно сумме данных показателей на отдельных компонентах прибора.

Общая ёмкость системы будет определяться по формуле:

1/С = 1/С1 + 1/С2 + 1/С3 + …

При параллельном подключении разность потенциалов на каждом из деталей одинакова. Таким образом, суммарный заряд будет равен сумме зарядов на компонентах конденсатора, а результирующая ёмкость – сумме отдельных единичных величин:

C = c1 + c2 + c3 + …

Энергия заряженного конденсатора

Как и любая система заряжен­ных тел, конденсатор обладает энер­гией. Вычислить энергию заряжен­ного плоского конденсатора с одно­родным полем внутри него не­сложно.

Энергия заряженного конденса­тора.Для того чтобы зарядить конденсатор, нужно совершить рабо­ту по разделению положительных и отрицательных зарядов. Согласно закону сохранения энергии эта ра­бота равна энергии конденсатора.

В том, что заряженный конденсатор обладает энергией, можно убедиться, если разрядить его через цепь, со­держащую лампу накаливания, рас­считанную на напряжение в не­сколько вольт (рис.4). При раз­рядке конденсатора лампа вспыхи­вает.

Энергия конденсатора пре­вращается в другие формы: тепло­вую, световую.

Выведем формулу для энергии плоского конденсатора.

Напряженность поля, созданного зарядом одной из пластин, равна Е/2, где Е — напряженность поля в конденсаторе. В однородном поле одной пластины находится заряд q, распределенный по поверхности дру­гой пластины (рис.5). Согласно формуле Wp=qEd. для потенциальной энергии заряда в однородном поле энергия конденсатора равна:

(1)

где q — заряд конденсатора, a d — расстояние между пластинами.

(2)

Так как Ed=U, где U — разность потенциалов между обкладка­ми конденсатора, то его энергия равна:

Эта энергия равна работе, ко­торую совершит электрическое поле при сближении пластин вплот­ную.

Заменив в формуле (2) раз­ность потенциалов или заряд с по­мощью выражения для элек­троемкости конденсатора, получим

(3)

Можно доказать, что эти форму­лы справедливы для энергии любого конденсатора, а не только для плос­кого.

Энергия электрического поля.Согласно теории близкодействия вся энергия взаимодействия заряженных тел сконцентрирована в электриче­ском поле этих тел. Значит, энергия может быть выражена через основную характеристику поля — напря­женность.

Совет

Так как напряженность электри­ческого поля прямо пропорциональ­на разности потенциалов

(U = Ed),то согласно формуле

(4)

энергия конденсатора прямо пропор­циональна напряженности электри­ческого поля внутри него: Wp~E2. Детальный расчет дает следующее значение для энергии поля, приходя­щейся на единицу объема, т.е. для плотности энергии:

где ε0 — электрическая постоянная

Постоянный ток. Сила и плотность тока. Закон Ома.

Постоянный электрический ток

Краткие теоретические сведения

1. Сила тока определяется по формуле

Для постоянного тока

где – заряд, прошедшей через поперечное сечение проводника за время .

2.Если ток постоянный, плотность тока во всем сечении однородного проводника не изменяется ,

где – площадь поперечного сечения проводника.

Закон Ома

для однородного участка цепи имеет вид:

где – разность потенциалов (напряжение) на концах участка; – сопротивление.

Для неоднородного участка цепи этот закон записывается так:

где – ЭДС источника тока на этом участке; – внутреннее сопротивление источника;

– внешнее сопротивление цепи; – падение напряжения на участке 1-2.

· Для замкнутой цепи .

4.Сопротивление цилиндрического однородного проводника равно ,

где – удельное сопротивление; – удельная проводимость;

– длина; S – площадь поперечного сечения проводника.

Вектор магнитной индукции.

Вектор магнитной индукции – аналог напряженности электрического поля. Основной силовой характеристикой маг­нитного поля является вектор магнитной индукции.Вектор индукции магнитного поля B⃗направлен от южного полюса S стрелки (свободно вращающейся в магнитном поле) к северному N

Закон Ампера.

Закон Ампера – сила, действующая на проводник с током, помещенный в однородное магнитное поле, пропорциональна длине проводника, вектору магнитной индукции, силе тока и синусу угла между вектором магнитной индукции и проводником.

Магнитный момент витка с током – физическая величина характеризующий магнитные свойства системы в виде кругового витка с током Где, I ток протекающий по витку S площадь витка с током n нормаль к плоскости в которой находится виток

Метки

  • алгоритм расчет цепей при несинусоидальных периодических воздействиях
  • алгоритм расчета цепей периодического несинусоидального тока
  • баланс мощностей
  • ВАХ нелинейного элемента
  • Векторная диаграмма
  • ветви связи
  • взаимная индуктивность
  • взаимная проводимость
  • вольт-амперная характеристика нелинейного элемента
  • второй закон Кирхгофа
  • второй закон Кирхгофа для магнитных цепей
  • входная проводимость
  • гармоники напряжения
  • гармоники тока
  • Генератор напряжения
  • генератор тока
  • главные контуры
  • графический метод расчета нелинейных электрических цепей
  • динамическое сопротивление
  • дифференциальное сопротивление
  • емкость двухпроводной линии
  • емкость коаксиального кабеля
  • емкость конденсатора
  • емкость однопроводной линии
  • емкость плоского конденсатора
  • емкость цилиндрического конденсатора
  • закон Ампера
  • закон Био Савара Лапласа
  • закон Ома
  • закон полного тока
  • закон электромагнитной индукции
  • Законы Кирхгофа
  • индуктивность
  • индуктивность двухпроводной линии
  • индуктивность однопроводной линии
  • индуктивность соленоида
  • катушка со сталью
  • Конденсатор в цепи постоянного тока
  • контурные токи
  • коэффициент амплитуды
  • коэффициент гармоник
  • коэффициент искажения
  • коэффициент магнитной связи
  • коэффициент мощности трансформатора
  • коэффициент трансформации
  • коэффициент формы
  • кусочно-линейная аппроксимация
  • магнитная постоянная
  • магнитная цепь
  • магнитный поток рассеяния
  • метод активного двухполюсника
  • метод двух узлов
  • метод контурных токов
  • метод наложения
  • метод узловых напряжений
  • метод узловых потенциалов
  • метод эквивалентного генератора
  • метод эквивалентного источника ЭДС
  • Метод эквивалентных преобразований
  • методы расчета магнитных цепей
  • независимые контуры
  • нелинейный элемент
  • несинусоидальный периодический ток
  • обобщенный закон Ома
  • опорный узел
  • основной магнитный поток
  • параллельное соединение конденсаторов
  • первый закон Кирхгофа
  • первый закон Кирхгофа для магнитных цепей
  • последовательное соединение конденсаторов
  • последовательный колебательный контур
  • постоянная составляющая тока
  • потери в меди
  • потери в стали
  • приведенный трансформатор
  • Примеры расчета схем при несинусоидальных периодических воздействиях
  • принцип взаимности
  • принцип компенсации
  • расчет гармоник тока
  • расчет магнитной цепи
  • расчет нелинейных цепей постоянного тока
  • расчет цепей несинусоидального тока
  • Расчет цепи конденсаторов
  • расчет цепи с несинусоидальными периодическими источниками
  • Резонанс в электрической цепи
  • решение задач магнитные цепи
  • сила Ампера
  • сила Лоренца
  • Символический метод
  • собственная проводимость
  • статическое сопротивление
  • сферический конденсатор
  • теорема об эквивалентном источнике
  • теорема Тевенена
  • топографическая диаграмма
  • Трансформаторы
  • трехфазная система
  • удельная энергия магнитного поля
  • уравнения трансформатора
  • Цепи с конденсаторами
  • частичные токи
  • чередование фаз
  • ЭДС самоиндукции
  • эквивалентная схема трансформатора
  • электрическая постоянная
  • электроемкость
  • энергия магнитного поля
Советуем изучить  Ремонт датчика движения своими руками

Энергия заряженного конденсатора. Применение конденсаторов

Любая система заряженных тел (в частности конденсатор) обладает определенной энергией.

В одном из прошлых уроков мы рассматривали пример, в котором конденсатор сначала накопил заряд, заряжаясь от источника тока, а потом — разрядился, когда к нему подключили лампочку.

Поскольку лампочка излучала тепло и свет, конденсатор обладал некоторой энергией. Давайте вычислим энергию конденсатора.

 Как мы помним, одна из пластин конденсатора заряжена отрицательно, а другая — положительно. Это значит, что напряженности, создаваемые обеими пластинами сонаправлены. По принципу суперпозиции, напряженность поля внутри конденсатора складывается из напряженностей, создаваемых каждой пластиной:

Обратите внимание

Поскольку модули зарядов равны, напряженность, созданная любой пластиной, равна половине напряженности поля внутри конденсатора:

Применим теперь формулу, по которой вычисляется потенциальная энергия заряженного тела в однородном поле:

Как мы знаем, произведение напряженности и расстояния между пластинами равно напряжению между пластинами конденсатора.

По закону сохранения энергии, именно эта энергия была затрачена на разделение положительных и отрицательных зарядов в процессе зарядки конденсатора.

Аналогично, мы можем вместо напряжения подставить отношение заряда к электроемкости:

Данные формулы справедливы для любого конденсатора.

Как мы уже говорили ранее, конденсаторы широко используются в радиотехнике. Конденсатор с переменной электроемкостью имеет подвижную часть (то есть ротор).

Вращая ротор можно изменять площадь перекрытия пластин конденсатора, а это приводит к изменению электроемкости. Таким образом, с помощью конденсаторов с переменной емкостью, можно настраиваться на определенные частоты радиоволн. Еще один пример использования конденсаторов с переменной емкостью — это клавиатура. Пластины конденсатора располагаются на тыльной стороне клавиши и на плате.

Важно

Таким образом, при нажатии на клавишу, меняется расстояние между пластинами. Это приводит к изменению электроемкости конденсатора, на которое реагирует микросхема клавиатуры. Далее, микросхема преобразует сигнал в соответствующий код, который передается компьютеру.

Надо сказать, что энергия конденсатора довольно мала, да и сохраняется она не очень хорошо из-за утечки заряда. Поэтому, конечно, конденсаторы не могут заменить аккумуляторы.

Тем не менее, и у конденсаторов с постоянной емкостью есть одно очень полезное свойство: они могут долго накапливать энергию, но отдают ее практически мгновенно. Лампа-вспышка, которая используется в некоторых типах фотоаппаратов, питается энергией конденсатора.

Часто используется ксеноновая лампа-вспышка, которая представляет собой запаянную трубку из кварцевого стекла.

В каждый конец лампы впаяны два электрода, подключенные к электролитическому конденсатору большой емкости. Также в лампе есть еще один электрод, который называется поджигающим.

Он может представлять собой проволоку, намотанную вокруг трубки лампы или металлизированную дорожку вдоль стенки лампы.

На этот электрод подается импульс высокого напряжения, который приводит к ионизации газа внутри газоразрядной трубки.

В результате, конденсатор быстро разряжается, то есть его электрическая энергия преобразуется в световую. В свою очередь, газоразрядная трубка возбуждает лазеры, которые и осуществляют фотосъемку. Конечно, нужно понимать, что это весьма упрощенное объяснение работы фотоаппарата.

Пример решения задачи.

Задача. Изначально напряжение между обкладками конденсатора с емкостью 100 нФ составляет 300 В. Если к нему подключить лампочку, рассчитанную на ток в 30 мА, то она прогорит 2 с. Каково сопротивление данной лампочки? Потерями энергии в цепи можно пренебречь.

Единица и формулы расчёта

Ёмкость в виде электрического свойства, способного хранить заряды, измеряется в фарадах (Ф) и обозначается С. Величина названа в честь английского физика Майкла Фарадея. Конденсатор ёмкостью 1 фарад способен хранить заряд в 1 кулон на пластинах с напряжением 1 вольт. Значение С всегда положительно.

Математическое выражение фарада

Ёмкость конденсатора — постоянная величина, означающая потенциальную способность хранить энергию. Количество заряда, хранимое в отдельно взятый момент, определяется уравнением Q=CV, где V — приложенное напряжение. Таким образом, регулируя напряжение на пластинах, можно увеличивать или уменьшать заряд. Эта формула ёмкости в виде C=Q/V в единичных значениях определяет, в чём измеряется ёмкость конденсатора в СИ, и является математическим выражением фарада.

Специалисты по электронике единицу в один фарад считают не совсем практичной, поскольку она представляет собой огромное значение. Даже 1/1000 F — это очень большая ёмкость. Как правило, для реальных электрических компонентов применяют следующие величины:

  • пикофарад — 10—12 Ф;
  • нанофарад — 10—9 Ф;
  • микрофарад — 10—6 Ф.

Диэлектрическая проницаемость

Фактор, благодаря которому изолятор определяет ёмкость конденсатора, называется диэлектрической проницаемостью. Обобщённая формула расчёта ёмкости конденсатора с параллельными пластинами представлена выражением C= ε (A / d), где:

  • А — площадь меньшей пластины;
  • d — расстояние между ними;
  • ε — абсолютная проницаемость используемого диэлектрического материала.

Диэлектрическая проницаемость вакуума ε0 является константой и имеет значение 8,84х10—12 фарад на метр. Как правило, проводящие пластины разделены слоем изоляционного материала, а не вакуума. Чтобы найти ёмкость конденсатора, пластины которого находятся в воздухе, можно воспользоваться значением ε0. Разницей диэлектрической проницаемости атмосферы и вакуума можно пренебречь, поскольку их значения очень близки.

На практике в формулах нахождения ёмкости конденсатора используется относительная диэлектрическая проницаемость в качестве коэффициента, означающая, насколько электрическое поле между зарядами уменьшается в диэлектрике по сравнению с вакуумом. Некоторые значения этой величины для различных материалов:

  • 1,0006 — воздух;
  • 2,5—3,5 — бумага;
  • 3—10 — стекло;
  • 5—7 — слюда.
