Кабельный чулок

Последовательность выбора

Типоразмер кабельного чулка в основном зависит от:

  • Номинального напряжения кабельной линии.
  • Конструкции петли.
  • Наибольшей тяговой нагрузки во время прокладки.
  • Условий прокладки кабеля (открытая, закрытая, над- или подземная и т.д.).

За рубежом для классификации типоразмеров кабельных чулков используется специальный параметр операционного риска, который измеряется в единицах FOS. Он относится к минимальной разрывной нагрузке на изделие.

В сопроводительном сертификате ориентировочная разрывная нагрузка всегда указывается, но она применима только к новым изделиям, и поэтому при повторном применении кабельного чулка подлежит уточнению.

Низко- и средневольтные кабельные чулки рекомендуется применять при напряжениях до 32 кВ, средневольтные – до 130…160 кВ, высоковольтные – для остальных видов кабелей.

Подбор типоразмера кабельного чулка «на глазок« чреват многочисленными рисками, поскольку масса погонного метра кабеля, его сечение и протяжённость укладки постоянно меняются.

Для верного выбора рекомендуется учитывать следующие дополнительные характеристики:

  1. Размер сечения и протяжённости захватываемой части кабеля.
  2. Стабильность положения кабеля при захвате.
  3. Ожидаемая трасса прокладки с учётом возможных препятствий.
  4. Состояние кабельного чулков (устанавливается по количеству разорванных или повреждённых нитей, которых не должно быть более трёх на погонный метр).
  5. Пригодность и совместимость используемого навесного оборудования.
  6. Внешние условия прокладки.

Инструкция по использованию

Конструкция приспособления простая, но, несмотря на это, имеет свою особенность и хитрость: проводник легко входит в кабельный чулок, но высунуть его обратно очень сложно. Ниже приведена схема действующих сил, которые возникают при протяжке:

Большая стрелка справа указывает на тянущую силу, которая возникает в результате протяжки. Проволоки, что завитые вокруг кабеля, натягиваются. Небольшие вертикальные стрелки показывают сжимающие усилие, которое проволоки создают, когда выпрямляются. Это сжимание происходит по всей окружности устройства.

Когда тяговые нагрузки очень большие, то такое усилие в большинстве случаев деформирует наружную оболочку электрического провода, не повреждая при этом его. Поэтому такой чулок сорвать просто невозможно. Ведь чем больше прикладывается усилие, тем сильнее сжимается механизм. Когда тяговая сила превышается, то рвется, как правило, не само приспособление, а его ушко или проволока. Устройство остается неповрежденное на месте.

Фиксирующая стяжка, которая находится на хвосте приспособления, обладает и вторым значением. Это при условии, что стяжка выполнена правильно. Нагрузка при втягивании на нее практически не подается. Но если необходимо будет кабельную линию вытащить обратно, эта стяжка играет значительную роль. Инструмент способный не только самостоятельно стягиваться при протягивании кабеля, но и самостоятельно распускаться (разжиматься) при его извлечении. Если в механизме нет или просто не зажата стяжка для фиксации, то при возвратном движении оно легко соскальзывает с провода.

Прокладка кабеля под землей требует особых навыков и инструментов. Поэтому такой инструмент, как кабельный чулок, очень необходимый и важный в процессе работы. С его помощью можно не только быстро протянуть высоковольтную линию на всю длину трассы, но и использовать как захватный механизм. Но это не единственный механизм, который необходим для прокладки электрической магистрали, однако он считается одним из основных в этой работе.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, что такое кабельный чулок, как пользоваться данным приспособлением и какое у него назначение. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

  • Как протянуть кабель через гофру
  • Что такое наведенное напряжение
  • Что делать, если разбилась энергосберегающая лампа

Основные виды чулков

Существуют различные виды такого инструмента. Какой кабельный чулок будет применяться, зависит от условий установки и прокладки кабеля.

Существуют следующие типы устройства:

  • Стандартные или классические с одинарной петлей. Используются при протяжке кабеля для его захвата с торцевой стороны. Их высокая прочность объясняется двойным витьем троса (стального).
  • Стандартные с одной парой петель. Их назначение такое же, как и в классических устройствах, применяются в обыкновенном рабочем процессе растяжки. Такой кабельный чулок эластичный, благодаря чему легко устанавливается.
  • Проходные с одной петлей. Такие приспособления используются в том случае, когда необходимо растянуть электропровод в любом доступном участке во время протягивания электрического провода.
  • Проходные (разъемные) с парой петель. Применяются в случае невозможности закрепления приспособления за окончание (например, при крутых поворотах).
  • Тройной. Используют для того чтобы протянуть сразу три шнура. Конструкция механизма следующая: три удлиненных провода соединяются одной петлей.
  • Боковой. Используется для временного взятия электропровода сбоку (с торцевой стороны).
  • Транзитные или переносные устройства. С их помощью соединяются отдельные проводники.
  • Кабельный чулок для кабеля небольшого веса. Используются когда размеры электропровода незначительны. Это могут быть телевизионные провода, внутренняя проводка в помещении или оптоволоконные кабеля.

Конструктивные особенности чулка

Конструкция кабельного чулка в любой форме его исполнения отличается предельной простотой, а ее общие принципы определены ГОСТ 50889-96. Кабельный чулок в большинстве случаев состоит из рукава и петли, которые являются его главными составными частями.

В качестве основы чулка используется гибкая оплетка, которая выполнена в виде рукава различной плотности. Для увеличения прочность крепления к кабелю рукав выполняется достаточно длинным (начиная от нескольких десятков сантиметров и заканчивая двумя метрами). По мере увеличения диаметра протягиваемого кабеля длина оплетки увеличивается.

Материалом оплетки служит преимущественно стальная проволока или тросик двойного плетения различного диаметра. Для увеличения срока службы изделия верхняя поверхность проволоки оцинковывается.

Кабельные чулки для прокладки кабельных линий

Вторым основным элементом служит кольцо для протяжки, которое обычно выполняется в форме концевой петли из проволоки или троса. Шейка петли снабжается обжимной втулкой, на которой обычно штампуется артикул рабочие диаметры кабеля. С целью идентификации применяется дополнительная цветная пластиковая гильза.

Тросовый вариант петли отличается увеличенной гибкостью и позволяет легче проходить повороты. На петле некоторых видов протяжек с целью увеличения удобства крепления предусматривается установка гайки для навинчивания на резьбовую часть наконечника протяжки напрямую или через переходник.

Заметно реже встречается крепление протяжного кольца через рым-болт или компенсатор вращения в иной форме. Несмотря на большую сложность, такая конструкция предпочтительна тем, что полностью компенсирует закручивающие воздействия на кабель, гарантированно обеспечивая соблюдение технологии прокладки.

Основные разновидности

Кабельные чулки делятся на несколько основных разновидностей, а выбор в пользу того или иного определяется условиями монтажа и укладки кабеля:

  1. Классический чулок с петлей одинарного типа. Применяется для прокладки кабельных линий при захвате торцевой части. Повышенная прочность обеспечивается тем, что стальной трос изготовлен из двойных витков.
  2. Классический с парой петель. Назначение идентично первой разновидности, но само изделие считается более гибким и эластичным.
  3. Проходной чулок с одной петлей. Данный вариант актуален в тех случаях, когда электрический провод должен быть растянут на том или ином участке кабельной трассы непосредственно в процессе укладки.
  4. Проходной чулок с парой петель. Нередко называется разъемным. Изделие может использоваться во время прокладки, когда нет возможности зафиксировать его за конец кабеля (к примеру, на крутых поворотах).
  5. Тройной чулок применяется в случае прокладки сразу трех проводов. Все они соединяются при помощи одной петли.
  6. Боковой чулок эксплуатируется для временного захвата проводки на торцевой части.
  7. Транзитный чулок позволяет соединить отдельные кабели.
READ  Марки мягких припоев и флюсов для пайки паяльником

Дополнительно следует выделить кабельные чулки, предназначенные для малого веса. Потребность в них возникает реже остальных, поскольку для укладки электрической проводки незначительного диаметра обычно данные изделия не применяются.

Тяжение кабеля

Схема подключения кабеля на барабане к тяговому тросу:

Заметьте, что на этом устройстве имеется динамометр, который контролирует усилие тяжения. Максимально допустимые усилия для кабелей СПЭ можно взять из таблиц:

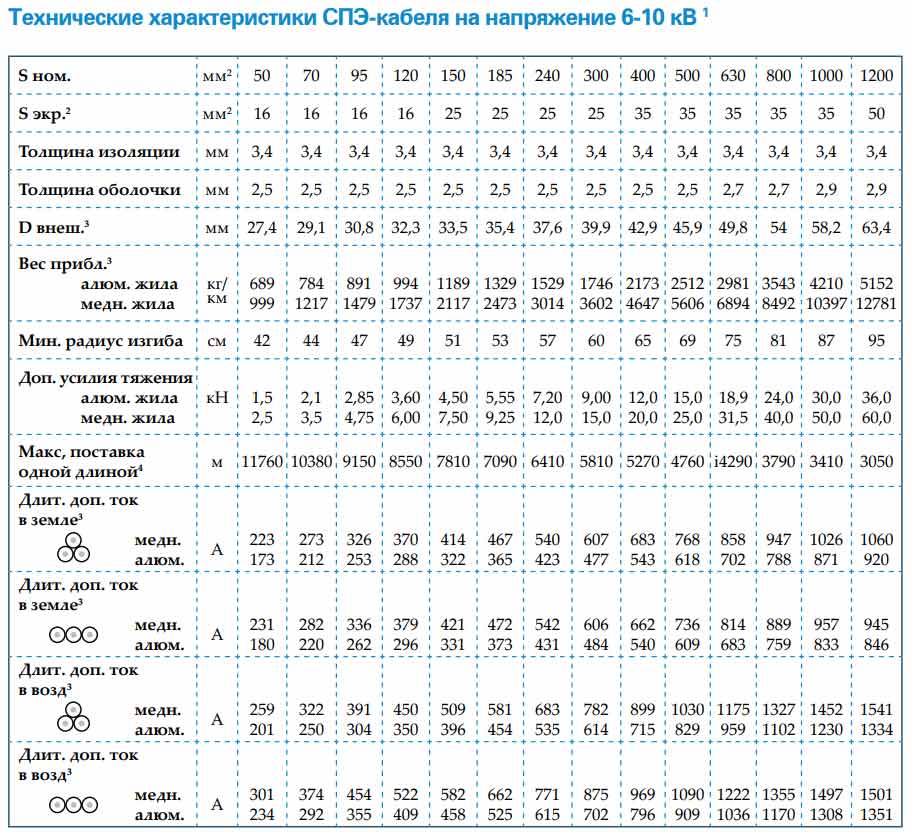

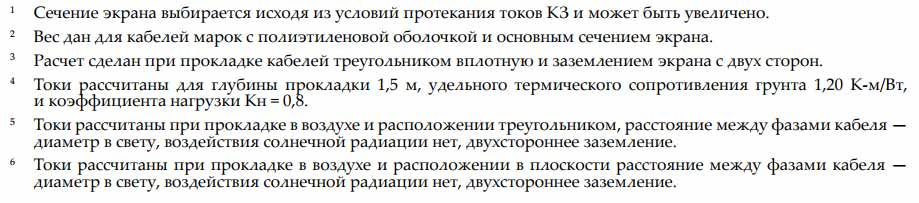

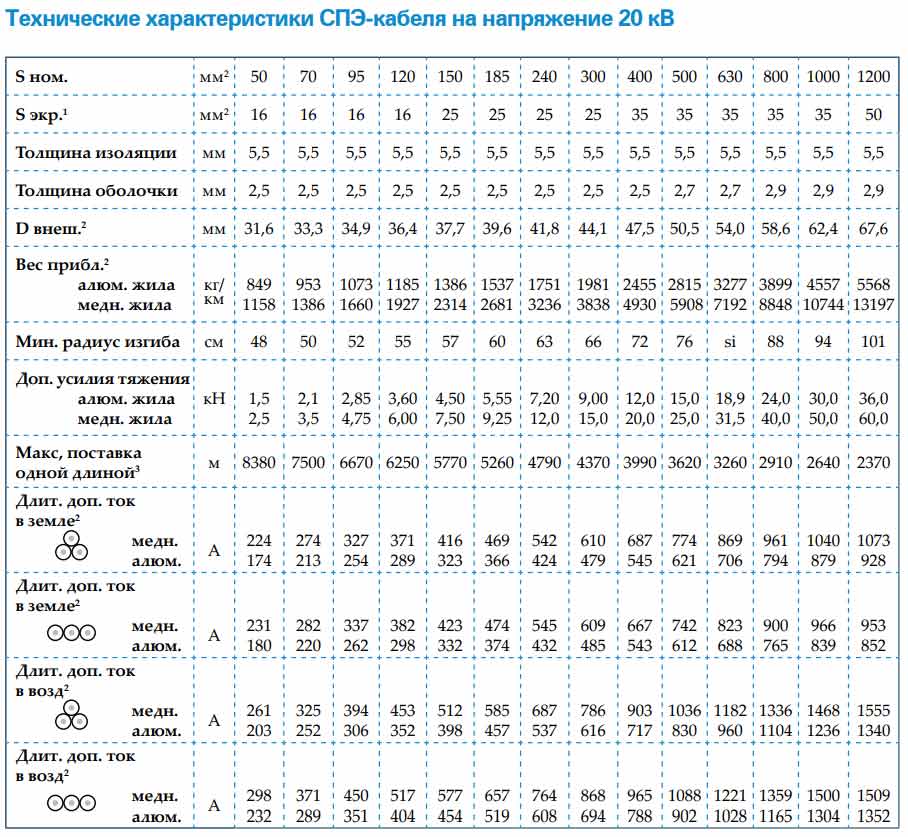

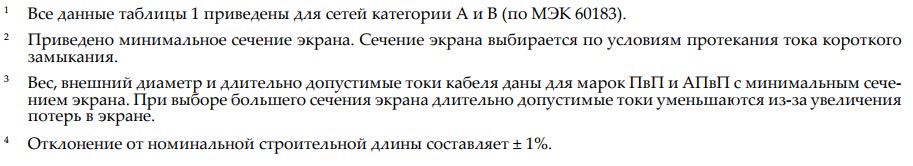

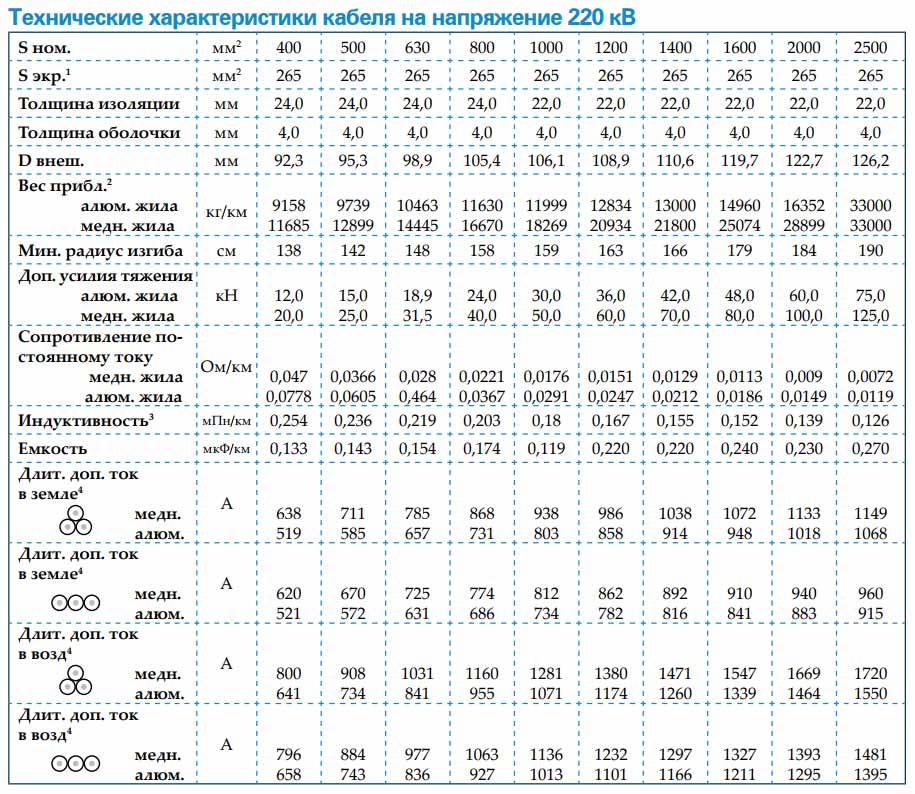

Технические характеристики для кабелей из сшитого полиэтилена на 6-10кв, 20кв, 35кв, 110кв, 220кв.

В современных монтажных организациях для монтажа используются тяговые лебедки оснащенные миникомпьютером, который автоматически контролирует тяжение и составляет протокол протяжки кабеля.

В таком протоколе указывают усилие тяжения, скорость и другие данные монтажа. Протокол входит в паспорт любой кабельной линии СПЭ.

На сложных трассах, при больших длинах, широко применяют подтягивающее устройство. Кабель проходит сквозь него.

Работать такое устройство должно синхронно с тяговой лебедкой. Достигается это путем соединения их цепей управления между собой.

Дополнительные разновидности кабельных чулок

К дополнительным разновидностям относятся те из чулок, которые применяются для решения специфических задач и встречаются на практике достаточно редко.

Двухпетлевой вариант стандартного кабельного чулка

Транзитные кабельные чулки используются при замене существующего кабеля на новый. При этом заменяемый кабель выполняет функции протяжки для вновь прокладываемого. Рукав транзитного чулка открыт с обоих концов. После того, как чулок устанавливается на оба конца кабеля, они фактически соединяются друг с другом по временной схеме. Характерным отличительным признаком чулка этой разновидности является большая длина его рукава, в большинстве случае превышающая 1 м. Кроме того, подобные изделия рассчитываются на кабель не более чем среднего диаметра.

Тройные кабельные чулки используются при групповой прокладке. От обычных отличаются тем, что содержат три гибких плетеных рукава, которые крепятся к одной общей петле. Сильной стороной обращения к этой конструкции является равномерное распределение тянущего усилия по отдельным кабелям.

Так называемые поддерживающие кабельные чулки используются в двух основных случаях:

  • при прокладке в траншеях с целью вывешивания кабеля над уровнем дна траншеи;
  • как средство временной подвески кабеля под потолком или крышей.

С учетом особенностей фокусных областей применения чулки данной разновидности достаточно часто имеют двухпетлевое исполнение.

Малые кабельные чулки выполнены на основе плотной стальной сетки из проволоки малого диаметра и предназначены для работы с кабелями относительно небольшого диаметра (волоконно-оптическими, коаксиальными и аналогичными им). Особенностью малых кабельных чулок является то, что имеется достаточно большое предложение изделий этой разновидности, у которых петля заменена на резьбовую втулку, что позволяет сократить мидель элемента в целом.

Дополнительные разновидности

К данной категории электротехнических приспособлений можно отнести чулки, используемые для решения специфических задач. Такое оборудование встречается гораздо реже основных типов.

Транзитный монтажный чулок эксплуатируется для замены старых силовых проводов на новые. Примечательно, что старая проводка выполняет функцию протяжки для новой. Рукав на транзитном чулке открыт на обоих краях. Одна часть чулка крепится к концу старого кабеля, другая – к концу (если хотите – началу) нового. Фактически изделие временно соединяет между собой два кабеля. Характерная отличительная особенность транзитного приспособления – большая протяженность рукава (практически всегда свыше 1 м), поскольку данное изделие применяется для кабеля большого диаметра.

Тройной кабельный чулок эксплуатируют в процессе групповой прокладки кабеля своими руками. В отличие от обычной конструкции изделие содержит три рукава из гибких материалов, которые фиксируются к общему ушку. Основным преимуществом чулка является более равномерное распределение усилия по протягиваемым кабелям.

Поддерживающие компоненты должны использоваться в одном из двух случаев:

  1. В процессе прокладки проводки через траншеи для того, чтобы подвесить кабель выше уровня ее дна.
  2. Для подвески провода под потолком или крышей.

Зачастую данные изделия состоят из двух петель.

Малый кабельный чулок производится из плотной стальной оплетки с проволокой меньшего сечения. Их применяют для прокладки оптоволоконных, коаксиальных и других кабельных систем. Главная особенность – большая группа изделий с разными крепежными элементами (например, резьбовыми втулками).

Что такое кабельный чулок

КМЧ (кабельно-монтажный чулок) — это изделие, используемое при монтаже кабелей в каналах, траншеях, коллекторах и других зонах путем схватывания. Изучив особенности применения чулка для прокладки кабеля, можно с легкость понять, что это такое.

Как выглядит кабельный чулок

Затягивая петлю, происходит сжимание устройства. Далее поперечный размер чулка уменьшается, и все жилы, находящееся в нем, преобразуются в единое целое. В зависимости от того, как затянуто ушко, кабеля в рукаве максимально плотно прилегают. В случае сильного затягивания такое соединение останется целым.

Само ушко зачастую сделано из эластичной проволоки или гибкого троса.

Обратите внимание! Чтобы устройство такого типа прослужило долго, конструкцию в виде проволоки покрывают цинком

Разновидности протяжек

Для укладки КЛ можно пользоваться различными протяжными устройствами, которые отличаются по типу материала. В большинстве случаев используются:

  • сталь;
  • стекловолокно;
  • нейлон.

Для каждого вида протяжки имеется конкретная зона применения.

Стекловолоконное УЗК рекомендуется использовать для протягивания проводов в прямолинейном направлении, в том числе через каналы малого диаметра. Это обусловлено тем, что стекловолокно имеет высокие показатели жесткости. Их использование для укладки КЛ с прямыми или тупыми углами практически невозможно, так как при малейшем изгибе стекловолокна оно стремится принять первоначальную форму. Данный процесс сопровождается механическим разрушением стекловолокна.

Кабельная протяжка из стекловолокна

УЗК из стали предназначено для протягивания токопроводящих жил как по прямым каналам, так и по углам в девяносто градусов. Оно может выпускаться в виде стального троса или ленты, которые покрываются нейлоновой оболочкой. Это способствует увеличению прочности на изгибах, а также минимизации вероятности деформации в процессе растягивания проводов.

READ  Как тестером проверить ёмкость аккумулятора и батарейку

УЗК Greenlee из стальной проволоки

Нейлоновые протяжки используются для прокладки кабелей в самых затрудненных условиях. Ее можно применять в защитных трубах, коробах маленького диаметра, а также при протяжке проводов в гофре и рядом с действующими кабельными линиями.

Нейлоновая протяжка для кабеля

Благодаря развитию технологий, удалось получить протяжные устройства, которые обладают следующими показателями:

  • минимальное трение;
  • увеличенная прочность;
  • повышенная износостойкость;
  • возможность использования в любых климатических условиях.

Подбор кабельного чулка

Для того чтобы правильно подобрать чулок для кабеля, необходимо учитывать следующие параметры:

  • особенности самой кабельной трассы;
  • технические характеристики провода;
  • наполненность трассы конструкциями другого типа.

Маркировка, как правило, нанесена на втулку кольца, где значения прокладываемых проводников указываются в миллиметрах.

Обратите внимание! При подборе чулка важно следить за совпадением диаметра самого приспособления и кабеля. При несоблюдении этого правила могут возникнуть трудности при установке устройства, либо появляется большая вероятность срыва чулка с кабеля

Схема

Перед прокладкой в первую очередь составляется схема трассы и расстановка механизмов на ней.

Обязательно должны быть указаны:

места установки барабанов

вспомогательные устройства

расстановка контролирующих лиц

механизмы для протяжки

количество поворотов

переводы в трубах

пересечения с различными сетями (водопровод, канализация, другие кабеля)

К сожалению, в наших условиях, основной способ прокладки всех кабелей – это прокладка вручную. Принято считать, что главное — это собрать по больше людей или выбрать по мощнее тяговую машину.

Однако нормативы, которые предъявляются к новым кабелям с изоляцией из сшитого полиэтилена, требуют, чтобы при прокладке контролировалось усилие тяжения. Поэтому применение механизмов типа трактора или грузового автомобиля недопустимо.

Если вы их все же используете, вы наносите кабелю повреждения, которые сразу после прокладки не выявляются.

Они начинают ”вылазить” только после первых 2-3 лет эксплуатации:

микроскопические трещины на оболочке

сдвиги ленточной брони

разрывы проволок экрана

растяжение сшитого полиэтилена основной изоляции

Вариант расположения кабелей и устройств для тяжения при монтаже:

Если расчетное тяжение протяженного кабеля СПЭ на сложной трассе превышает максимально допустимые значения, то применяют дополнительные тяговые лебедки и подталкивающие устройства посередине трассы.

Переходы в трубах

При выполнении переходов через дороги, труба перед непосредственной протяжкой должна визуально проверяться на просвет. При этом если труба не цельная, соединения труб нужно залить бетоном.

Применение самодельных муфт для этих целей не допускается.

Кроме этого, в начале и конце трубы необходимо устанавливать направляющую воронку.

Она представляет из себя разъемную конструкцию с ограничивающим кольцом.

Также для защиты от трения, при протяжке в трубах, кабели необходимо смазывать. При протяженности переходов до 100м, можно использовать обыкновенный мыльный раствор.

При большей длине, такая смазка успевает высохнуть и эффект скольжения пропадает. Поэтому на таких переводах применяют технический вазелин или тавот. В общем все смазки, которые не оказывают вредного химического воздействия на оболочку.

Чтобы посторонние предметы и вода не могли свободно попасть во внутрь трубы с кабелем, ее требуется герметизировать. Для этого можно использовать:

манжету с термоусадкой

строительную монтажную пену (позаботьтесь о том, чтобы она была морозостойкой)

ветошь, промоченную в цементной болтушке

Основные виды чулков

Существуют различные виды такого инструмента. Какой кабельный чулок будет применяться, зависит от условий установки и прокладки кабеля.

Существуют следующие типы устройства:

  • Стандартные или классические с одинарной петлей. Используются при протяжке кабеля для его захвата с торцевой стороны. Их высокая прочность объясняется двойным витьем троса (стального).
  • Стандартные с одной парой петель. Их назначение такое же, как и в классических устройствах, применяются в обыкновенном рабочем процессе растяжки. Такой кабельный чулок эластичный, благодаря чему легко устанавливается.
  • Проходные с одной петлей. Такие приспособления используются в том случае, когда необходимо растянуть электропровод в любом доступном участке во время протягивания электрического провода.
  • Проходные (разъемные) с парой петель. Применяются в случае невозможности закрепления приспособления за окончание (например, при крутых поворотах).
  • Тройной. Используют для того чтобы протянуть сразу три шнура. Конструкция механизма следующая: три удлиненных провода соединяются одной петлей.
  • Боковой. Используется для временного взятия электропровода сбоку (с торцевой стороны).
  • Транзитные или переносные устройства. С их помощью соединяются отдельные проводники.
  • Кабельный чулок для кабеля небольшого веса. Используются когда размеры электропровода незначительны. Это могут быть телевизионные провода, внутренняя проводка в помещении или оптоволоконные кабеля.

Основные виды чулков

Существуют различные виды такого инструмента. Какой кабельный чулок будет применяться, зависит от условий установки и прокладки кабеля.

Существуют следующие типы устройства:

  • Стандартные или классические с одинарной петлей. Используются при протяжке кабеля для его захвата с торцевой стороны. Их высокая прочность объясняется двойным витьем троса (стального).
  • Стандартные с одной парой петель. Их назначение такое же, как и в классических устройствах, применяются в обыкновенном рабочем процессе растяжки. Такой кабельный чулок эластичный, благодаря чему легко устанавливается.
  • Проходные с одной петлей. Такие приспособления используются в том случае, когда необходимо растянуть электропровод в любом доступном участке во время протягивания электрического провода.
  • Проходные (разъемные) с парой петель. Применяются в случае невозможности закрепления приспособления за окончание (например, при крутых поворотах).
  • Тройной. Используют для того чтобы протянуть сразу три шнура. Конструкция механизма следующая: три удлиненных провода соединяются одной петлей.
  • Боковой. Используется для временного взятия электропровода сбоку (с торцевой стороны).
  • Транзитные или переносные устройства. С их помощью соединяются отдельные проводники.
  • Кабельный чулок для кабеля небольшого веса. Используются когда размеры электропровода незначительны. Это могут быть телевизионные провода, внутренняя проводка в помещении или оптоволоконные кабеля.

Типичные ошибки при работе с кабельными чулками

Зачастую при работе с кабельными чулками допускаются ошибки

Для того чтобы сделать все правильно, стоит обратить внимание на следующие моменты:

При небрежном и неполном впускании кабеля в рукав чулка возможен срыв

Это к тому же приведет к повреждению провода.
Важно следить за соответствием диаметров чулка и кабеля. Многие умельцы пытаются увеличить диаметр провода с помощью липкой ленты или отрезка шланга

READ  Как восстановить аккумулятор и убрать потерю емкости

Делать это категорически запрещается.
При использовании кабеля с алюминиевой оболочкой стоит позаботиться о защите поверхности, применив подающую трубку.

Для использования кабельного чулка потребуется наличие определенных навыков и умений. Это приспособление играет очень важную роль при прокладке высоковольтной линии или в качестве захватывающего устройства.

Последовательность выбора

Типоразмер кабельного чулка в основном зависит от:

  • Номинального напряжения кабельной линии.
  • Конструкции петли.
  • Наибольшей тяговой нагрузки во время прокладки.
  • Условий прокладки кабеля (открытая, закрытая, над- или подземная и т.д.).

За рубежом для классификации типоразмеров кабельных чулков используется специальный параметр операционного риска, который измеряется в единицах FOS. Он относится к минимальной разрывной нагрузке на изделие.

В сопроводительном сертификате ориентировочная разрывная нагрузка всегда указывается, но она применима только к новым изделиям, и поэтому при повторном применении кабельного чулка подлежит уточнению.

Низко- и средневольтные кабельные чулки рекомендуется применять при напряжениях до 32 кВ, средневольтные – до 130…160 кВ, высоковольтные – для остальных видов кабелей.

Подбор типоразмера кабельного чулка «на глазок« чреват многочисленными рисками, поскольку масса погонного метра кабеля, его сечение и протяжённость укладки постоянно меняются.

Для верного выбора рекомендуется учитывать следующие дополнительные характеристики:

  1. Размер сечения и протяжённости захватываемой части кабеля.
  2. Стабильность положения кабеля при захвате.
  3. Ожидаемая трасса прокладки с учётом возможных препятствий.
  4. Состояние кабельного чулков (устанавливается по количеству разорванных или повреждённых нитей, которых не должно быть более трёх на погонный метр).
  5. Пригодность и совместимость используемого навесного оборудования.
  6. Внешние условия прокладки.

Дополнительные разновидности

Дополнительные разновидности представлены теми устройствами, которые применимы для выполнения неординарных задач, встречаются очень редко. К ним относятся:

  1. Транзитные, применяющиеся в процессе замены старого кабеля на новый. Отличительными признаками приспособления являются открытость рукава с обеих сторон и длина, которая может превышать даже 1 м.
  2. Тройные, которые используются при прокладке группового типа. Отличительная особенность – в наличии трех плетеных рукавов гибкой структуры, прикрепляющихся к одной общей петле.
  3. Поддерживающие применяются при необходимости прокладки кабеля над уровнем дна траншеи или в качестве временной подвески под потолком. Такие устройства зачастую оснащаются двумя петлями.

Раскатка с барабанов и транспортных тележек

Для транспортировки кабеля используются специальные тележки. Их же можно применять и для размотки. Раскатка осуществляется непосредственно с тележки.

Специализированные тележки комплектуются тормозными устройствами, а некоторые даже имеют автономный двигатель и привод. Если будет необходимость, с их помощью можно легко смотать кабель обратно на барабан.

Но чаще всего для размотки применяют механические домкраты с ручным подъемом. Однако на них обязательно необходимо предусматривать ручное устройство для торможения, чтобы предотвратить самопроизвольное инерционное сматывание и образование петель.

При установке барабана на домкрат следует соблюдать правило:

При раскатке кабеля он должен сматываться сверху, а не снизу!

3.7 Ручная прокладка кабеля с использованием кабельных роликов.

3.7.1 Настройка и протягивания конца кабеля.
На открытых участках трассы конец кабеля, прокладываемого, должен быть направлен и протягиваться одним работником, который движется вдоль трассы (например по дну траншеи). 3.7.2 Расстановка персонала вдоль трассы.
Работники, занимающиеся прокладкой кабеля, должны быть размещены по трассе в направлении прокладки в следующих местах:
— В начале трассы;
— Перед каждым изгибом трассы;
— Перед входом в каждый переход с длиной перехода более 3м;
— В случае необходимости — непосредственно перед промежуточными роликами;
— Равномерно по трассе и после выходов кабеля из трубных переходов.
Работники должны становиться на свои места (например, спускаться в траншею) по мере прохождения кабеля и оставаться на этих местах до окончания прокладки кабеля. Расстояние L (в метрах) между соседними рабочими, ведущими кабель, должно быть такое, чтобы масса кабеля данного расстояния L не превышала 150кг. В случае прохождения кабеля через трубные переходы, все рабочие, которые тянут кабель через переход (согласно п.3.9.5), должны размещаться, по возможности, как можно ближе к выходу из перехода, на расстоянии не более 2м друг от друга.

Правила использования кабельных чулков

Конструктивная особенность механизма довольно простая, но вместе с тем имеет свою характерную черту и замысловатость. При этом кабель свободно заходит в данное приспособление, а высунуть его уже практически невозможно. В то время как тяговые нагрузки слишком большие, то данное напряжение приводит к деформации внешней оболочки электрического кабеля. При этом он не получает никаких повреждений.

В результате, чем значительнее прилагаются усилия, тем туже затягивается данное приспособление. Если тяговая сила превысила допустимую, то отрывается сама петля, а механизм находиться на месте в исправном состоянии. Зафиксированная стяжка, расположенная на хвосте устройства, имеет и другое назначение. В случае, если производство стягивания выполнено верно, ее с легкостью можно вытащить обратно.

Чулок способен самопроизвольно разжаться при его вытаскивании. Если в приспособлении не сжата стяжка для фиксирования, то при обратном передвижении она с легкостью сползает с электропровода.

Целесообразность применения кабельных чулок

В процессе реализации современных силовых и информационных кабельных сетей монтируются многочисленные связные и сильноточные кабели. Их прокладка по кабельным трассам обычно осуществляется методом затягивания. Наилучшим средством для выполнения этой процедуры на горизонтальных и вертикальных трассах является кабельный чулок. Данный элемент одевается на кабель и крепится к протяжному шнуру, прутку УЗК или лидер-тросу.

Использование подобного технологического приспособления дает ряд преимуществ:

  • минимальные вредные воздействия на протягиваемый кабель за счет распределения тянущего усилия по длине;
  • снижение рисков повреждений кабельных изделий, которые были уложены в канал ранее, за счет минимального увеличения габаритов области сопряжения кабеля с протяжкой;
  • гарантии отсутствия повреждений токопроводящих жил, так как принцип действия чулка не предполагает непосредственную передачу на них тянущего усилия;
  • возможность создания значительных тянущих усилий и прокладки в сильно загруженных кабельных каналах;
  • высокая прочность крепления, достаточная для работы с протягиваемым кабелем с большой погонной массой, в том числе с использованием лебедки;
  • простота установки чулка на кабель и крепления его к протяжке;
  • отдельно укажем на то, что чулок рассчитывается таким образом, чтобы его разрушение наступало при воздействии усилий, заметно превышающих разрывные усилия типового протягиваемого кабеля.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
