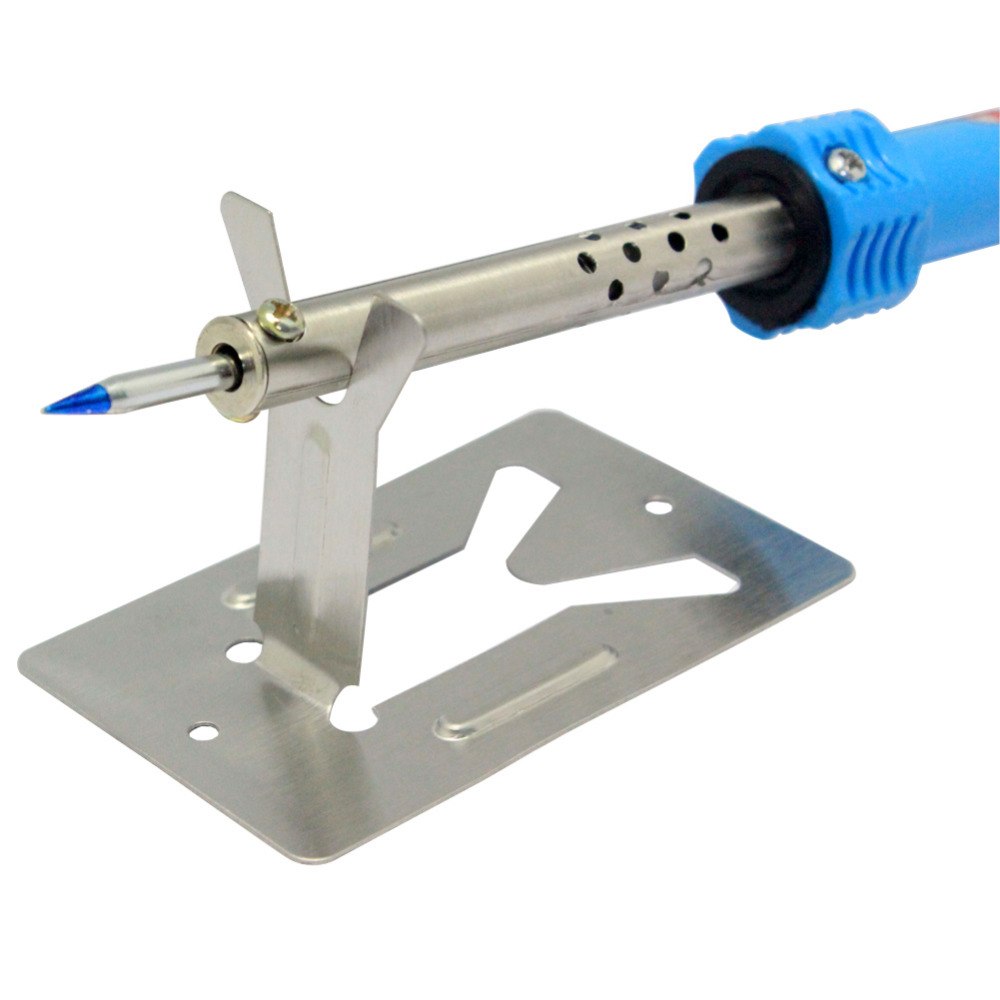

Паяльник ЭПСН

Варианты конструкций

Нихромовые паяльники могут иметь различные конструкции. В простых электроинструментах нихромовые спирали наматываются просто на корпус, который не проводит ток. Внутрь данного корпуса вставляется наконечник. Нихромовый паяльник сложной конструкции оснащен специальными изоляторами, которые снижают потерю тепла и повышают теплоотдачу.

При изготовлении трубки для нагревателя используется керамика. Изолятор изготавливается из слюды. При изготовлении ручек для паяльников ЭПСН используется термореактивная пластмасса, которая подвергается процедуре горячего прессования. По отзывам потребителей, для данных ручек очень нежелательны сильные перегревы.

Особенности выбора паяльника

Прежде всего, при покупке паяльника обращают внимание на следующее:

  1. Рукоятка должна легко помещаться в ладони, не напрягая пальцы руки. Ручка должна быть с гладкой поверхностью, но и не быть скользкой.
  2. Лёгким движением руки проверяют надёжность крепления защитной трубки и жала. Если ощущается даже небольшой люфт, то лучше такой прибор не покупать.
  3. На каждом паяльнике нанесена маркировка с его основными характеристиками. Следует сверить указанную мощность прибора с требуемой величиной.
  4. Надо попросить продавца включить паяльник в сеть на несколько минут, чтобы убедиться в его исправности.
  5. Нужно проверить длину сетевого шнура, чтобы она соответствовала потребностям покупателя.

Дополнительная информация. Некоторые недобросовестные изготовители оснащают паяльники кабелями с очень тонкими проводами, отчего шнур рискует быстро перегореть. Особенно этим грешат китайские производители.

Следует обратить внимание на форму кончика жала и убедиться в наличии комплектности с другими наконечниками.
Если к товару прилагается гарантийный талон производителя, то нужно поставить у продавца дату продажи в документе.

На что обратить внимание при покупке паяльника?

Сегодня на рынке электрооборудования представлен большой ассортимент паяльников ЭПСН. Инструментам присущи различные параметры мощности и напряжения. Наконечники паяльников бывают различных форм. Жало ЭПСН может представлять собой конус, иглу, отвертку и т. д. Каждая из них предназначена для определенного вида работы. Пользоваться инструментом будет намного удобнее в том случае, если правильно подобрать форму его стержня. Судя по отзывам владельцев паяльников ЭПСН, хорошо себя зарекомендовали жала в виде отвертки. Такая форма позволяет инструменту хорошо держать на кончике припой. Кроме того, жало обладает достаточной площадью скоса, за счет чего достаточно быстро прогревается.

Сколько стоят электрические паяльники

Цена на паяльник зависит от марки инструмента, его технических характеристик, типа нагревателя, наличия терморегулятора, количества и типа жал в комплектации.

Ориентировочные цены следующие:

1. ЭПСН с медным жалом, мощность 40 Вт – от 80 до 600 руб.

2. Керамический с нихромовым нагревателем, с долговечным жалом (никель), мощность 30-40 Вт – от 300 до 600 руб.

3. С пленочно-керамическим нагревателем, с долговечным жалом, мощность 50 Вт – от 2500 тыс. руб. до 5200 тыс.руб.

4. Импульсный паяльник, мощность 70 Вт – от 360 до 700 руб.

5. USB и беспроводные паяльники, мощность до 10 Вт – от 300 до 1300 руб.

Особенности молоткового паяльника

Паяльник молотковый получил своё название из-за схожести внешнего вида со слесарным молотком. Это мощный прибор, предназначен для объёмной пайки и лужения больших поверхностей.

Рабочая часть паяльного наконечника имеет вид сплющенной ударной части молота. ЭПСН этого вида рассчитаны на работу от стандартной электросети напряжением 220 В. Нагрев жала осуществляется за счёт раскалённой спирали из нихромной проволоки.

Прибор снабжён массивной рукояткой, выполненной из дерева или прочного пластика. Некоторые модели комплектуют сменными жалами.

Молотковый ЭПСН 300 Вт с термодатчиком

Технические характеристики молоткового паяльника:

  • Конструкция – молотковая;
  • Мощность – от 100 до 500 Вт;
  • Максимальный нагрев жала – 8000С;
  • Сопротивление – 100 Мом;
  • Рабочее напряжение питающего тока – 220 В;
  • Длина и ширина – 300 и 150 мм;
  • Максимальный вес – 1,2 кг.

Электропаяльники спирального нагрева – одни из самых простых паяльных устройств. Несложные по своей конструкции они служат очень долго. При правильной эксплуатации и своевременном уходе ЭПСН могут функционировать на протяжении нескольких десятилетий.

Как работать паяльником?

Во время эксплуатации ЭНСП следует помнить о том, что данный электроинструмент имеет неразборную конструкцию. В связи с этим нужно не допускать обгорания его жала. Для этого рекомендуется периодически счищать с него продукты горения. Чтобы почистить жало, его необходимо достать из паяльника.

Из самого электроинструмента также рекомендуется удалять нагар. Он имеет вид черного порошка. Нередко многие мастера этой рекомендацией пренебрегают. В результате после непродолжительной эксплуатации их паяльники быстро ломаются.

Для того чтобы новый ЭНСП прослужил долго, его кончик желательно подвергнуть процедуре лужения. Это следует делать при условии достаточного разогрева электроустройства. Затем при помощи мелкого напильника зачищается жало. После того, как конец паяльника будет тщательно обработан, его следует окунуть сначала в специальную емкость с канифолью, а затем в припой.

На данном этапе работы важно, чтобы на жале паяльника оставалось немного припоя. В противном случае стержень будет чернеть

Работая паяльниками ЭНСП, многие радиолюбители замечают, что на жале образуются раковины. В дальнейшем пользоваться таким инструментом становится затруднительно. Каждый раз после пайки жало приходится чистить заново. В результате от стержня остается один маленький кусок. Предотвратить появление раковин можно. Для этого жалу при помощи молотка следует придать нужную форму. После ковки на поверхности стержня образуется устойчивый к выгоранию наклеп.

Паяльник ЭПСН прослужит долго, а сам процесс пайки принесет удовольствие, если придерживаться всех правил и рекомендаций.

Преимущества и недостатки паяльников со сменным жалом

Электрический паяльник со сменными жалами можно считать шагом вперед, так как он обладает рядом весомых преимуществ перед другими типами изделий. К их числу относят:

  • возможность менять жало без смены паяльника во время работы;
  • находящийся всегда под рукой запас необходимых вариантов наконечников, которые будут отличаться по толщине и форме;
  • возможность замены жала без покупки нового паяльника;
  • компактность всего набора, в сравнении с габаритами отдельных инструментов;
  • более быстрый прогрев одного наконечника, в сравнении со сменой инструментов;
  • оперативная смена, благодаря особой схеме крепления и дополнительным инструментам для снятия и установки элементов;
  • широкое разнообразие вариантов на рынке.

Все эти преимущества позволяют подбирать оптимальные рабочие параметры, в зависимости от того, что именно необходимо паять. По ходу работы опытный мастер сможет быстрее выполнять разнотипные операции, в которых нужны разные типы жал. Для выполнения подобных задач применение такого паяльника – самый эффективный способ.

Однако подобный инструмент подойдет не всем, поэтому наряду с преимуществами отмечаются и недостатки:

  • высокая стоимость, в сравнении с обыкновенными моделями;
  • необходимость докупать сменные жала только определенного типа, так как не все из них взаимозаменяемые;
  • при смене жала есть риск обжечься.

Сравнительная таблица лучших паяльников

Название

Основные характеристики

Цена

Союз ПС2005-40

Простая конфигурация, мощность прибора – 40 Вт., работает от сети с напряжением 220 В.

Зубр Профессионал 40W

Мощность 40 Вт, есть конусообразный наконечник и двухкомпонентная прочная рукоятка,в комплекте имеется колпачок.

Зубр Эксперт 60W

Мощность прибора – 60 Вт, комплекте есть специальная подставка, защитная насадка и припой.

STAYER PROFESSIONAL 55409

Мощность — 8 Вт, в комплекте с паяльником идет насадка, подставка и припой.

Зубр Профессионал 200W

Мощность — 200 Вт, есть кнопка отключения.

Rexant 220V 25W

Мощность — 25 Вт, имеет керамический наконечник, рукоятка изготовлена из термостойкого пластика.

Rexant 220V 30-70W

Мощность — 70 Вт, есть переключатель режимов работы (70 Вт и 30Вт).

Rexant HT-019 220V 40W

Есть встроенный вакуумный насос, используется ударопрочный пластик, не скользит.

Характеристики

Особенностью всех электропаяльников является почти одинаковое время разогрева до рабочей температуры – не более 6 минут. Практически все ЭПСН рассчитаны на питание электросети 220 в. Есть некоторые модели, рассчитанные на питание напряжением 36 вольт постоянного тока. Температурный диапазон нагрева жала составляет 250-4000С.

Характеристики указаны в самой маркировке паяльника. Так, ЭПСН-80/220 означает, что это электропаяльник спирального нагрева мощностью 80 Вт, работающий от бытовой сети напряжением 220 вольт.

Таблица основных характеристик ЭПСН

Модель ЭПСН Мощность, Вт Напряжение, В Размеры, мм Вес, гр.
40/220 40 220 300х30 160
65/220 65 — « — 310х35 230
40/36 40 36 — « — 240
80/220 80 220 — « — 240
100/220 100 — « — — « — 240

Почему важно правильно выбирать этот инструмент?

Подбор электропаяльника, как и любого инструмента, зависит от того, что вы им будете делать. Из личного опыта: купил паяльник на батарейках, а он очень долго греется до рабочих 250 градусов, и надо всё это время держать кнопку зажатой. А температуру он почти не держит, поскольку жало тонкое — палец затекает при работе.

Чтобы Вам не пришлось учиться на подобных ошибках, разберёмся с теоретической стороной классификации паяльников. Тогда на практике вы сможете пойти в магазин и взять сразу нужный себе инструмент, а также подобрать к нему аксессуары (например, сменные жала), или инструменты «в компанию» вроде оловоотсоса, тщательно присматриваясь к условию работы нагревательного элемента.

FAQ

Можно ли паяльником паять свинец?Пайка деталей из свинца осуществляется редко, так как соединение получается непрочным, даже если использовать жидкий флюс.

Что лучше: паяльник или клеевый пистолет?Для скрепления элементов из металла и пластика предпочтительнее использовать паяльник, поскольку соединение получается более прочным.

Как защитить паяльник от перегрева?Для этой цели можно использовать подставку с контактом, который размыкает перемычку.  При снятии прибора происходит замыкание диода, последовательно соединенного с устройством. Таким образом установленный на подставке паяльник продолжает нагреваться, но не на полную мощность.

Читайте так же: Рейтинг лучших паяльных станций 2019: как выбрать

Как работать паяльником

Перед пайкой ЭПСН нужно подготовить к работе. Вот несколько советов:

  • проверяют прочность крепления паяльного стержня в гнезде нагревательного корпуса;
  • выявленные остатки старой пайки удаляют наждаком или другим абразивом;
  • появившиеся раковины на кончике жала зачищают наждаком, искривления выравнивают молотком;
  • перед началом работ жало лудят; разогретый наконечник погружают в канифоль или другой флюс, затем касаются припоя так, чтобы кончик стержня покрылся слоем расплавленного металла.

Пайка происходит следующим образом:

  1. Каплю флюса переносят жалом на место будущего соединения деталей;
  2. Затем кончиком наконечника набирают припой;
  3. Лёгким движением помещают жидкий металл в место стыка;
  4. После охлаждения пайки удаляют остатки флюса ветошью или специальной жидкостью.

Процесс пайки

Что это такое?

Достоинства пайки заключаются в простоте и скорости процесса, а поскольку чаще всего пайка применяется в электронике — в электропроводности промежуточного слоя.

Паяльник — это прибор или инструмент, который служит для соединения деталей (проводов, контактов) посредством пайки, то есть добавления промежуточного металла или сплава между ними путём его расплавления, а затем остывания соединительного материала, называемого припоем.

Паяльник был известен человечеству ещё в античности, но тогда он представлял собой большой рабочий наконечник на длинной ручке (молоточный либо торцевой паяльник). Принцип действия — нагреть, например, на углях наконечник и поднести к нужным деталям. Отчасти это может напомнить, например, клеймение. Естественно, как только позволил уровень научно-технического прогресса, к паяльнику добавили систему постоянного подогрева.

Самыми современными видами паяльников можно назвать модели с регулировкой температуры, а также паяльные станции — они обеспечивают достаточно стабильный подогрев рабочего наконечника (в большинстве бытовых применений температура должна составлять от 200 градусов Цельсия, поскольку самый распространённый на территории бывшего СССР благодаря своей универсальности ПОС-61 плавится при температуре в районе 190 градусов Цельсия).

ТОП-5 паяльников

Использование системы сменных жал актуально не только для электрических стандартных паяльников, но и для других разновидностей инструмента. Это касается практически всех типов. Среди всех можно выделить такие популярные разновидности, как:

  1. ZD20F

Эта модель относится к маломощным паяльникам для тонкой работы. В ней присутствует регулятор температуры, который представлен в виде отдельного блока между вилкой и самим инструментом. Регулятор выполнен в виде компьютерной мышки, но подключается все в обыкновенную электрическую сеть.

Паяльник ZD20F

Параметры

Значения

Тип Контактный
Мощность, Вт 10
Тип нагрева Периодический
Минимальная рабочая температура, градусы Цельсия 100
Максимальная рабочая температура, градусы Цельсия 450
Тип наконечника Керамический
Страна-производитель товара Китай
  1. Works WO7114

В комплекте паяльника есть несколько насадок для выжигания по дереву. Для своих целей мощности в 30 Вт вполне хватает. В комплекте идут 7 насадок.

Паяльник Works WO7114

Параметры

Значения

Тип Контактный
Мощность, Вт 30
Тип нагрева Постоянный
Время разогрева 10-15 минут
Максимальная рабочая температура, градусы Цельсия 380
Дополнительные характеристики Присутствуют электронные компоненты
Страна-производитель товара Китай
  1. TOPEX 12 мл

Это газовый паяльник, в комплекте которого имеется 4 насадки. В модели присутствуют регулировка размера пламени и блокиратор для кнопки включения. Помимо насадок в комплект включен и припой из олова. Изделие заключено в надежный корпус, стойкий для ударов и падений. Транспортируется в упаковке, которая может использоваться для последующего хранения.

Паяльник TOPEX

Параметры

Значения

Тип Газовый
Емкость для газа, мл 12
Тип нагрева Периодический
Максимальная рабочая температура, градусы Цельсия 400
Страна-производитель товара Китай
  1. Polish PJ18

Используется для соединения деталей электротехнических устройств. В комплекте идет металлическая подставка. Несмотря на то, что это модель со сменными жалами, производитель предусмотрел только одно из них.

Паяльник Polish PJ18

Параметры

Значения

Тип Контактный
Мощность, Вт 18
Тип нагрева Постоянный
Тип наконечника Нихромовый
Страна-производитель товара Польша
  1. ZD200 NDQ

Стандартная модель электрического паяльника с одним жалом в комплекте, которая питается от прикуривателя. Она используется для соединения проводов и мелких деталей схем. Это компактное изделие с пластиковым корпусом и защитными элементами, не допускающими перегрева.

Паяльник ZD200 NDQ

Параметры

Значения

Тип Контактный
Мощность, Вт 40
Тип нагрева Постоянный
Минимальная рабочая температура, градусы Цельсия 100
Максимальная рабочая температура, градусы Цельсия 550
Тип наконечника Керамический
Страна-производитель товара Китай

Как выбрать паяльник со сменным жалом?

Лучше всего выбирать паяльник со сменными жалами и регулировкой температуры. Это два важных фактора современного прогресса в этой области, которые дополняют друг друга. Более высокая стоимость моделей с такими дополнительными элементами вполне окупается. Естественно, что для дома такие вещи могут быть не совсем подходящими, но, покупая модели с небольшим количеством сменных элементов, можно не переплачивать.

При выборе паяльника с регулировкой температуры и сменными жалами нужно смотреть на количество последних в комплекте, а также на тип сменных элементов. Слишком редкие и сложные типы наконечников могут оказаться проблемными в замене. Лучше ориентироваться на простые распространенные модели. Также стоит учитывать количество жал в комплекте. Чем больше их будет в упаковке, тем шире окажется диапазон применения инструмента.

Мощность устройства напрямую зависит от температуры. Паяльник со сменными жалами 60 Вт можно использовать даже для пайки толстых проводов, так как многие модели обладают мощность в 20-40 Вт и вполне отлично справляются со своими задачами.

Заключение

Паяльники со сменными жалами являются эффективным нововведением в области пайки, которое получило широкое распространение среди профессионалов. Даже маломощные модели могут иметь съемные элементы. На практике это способствует повышению скорости и эффективности работы.

Что нужно для работы

Чтобы выполнять качественную пайку, нужно правильно организовать рабочее место. Монтажной площадкой может служить обычный стол. В доступной близости помещают блок розеток так, чтобы сетевой шнур паяльника не пересекал столешницу. Над столом вешают полку, на которой размещают вспомогательные материалы, измерительные приборы и прочие инструменты.

Обратите внимание! Для организации паяльного процесса используют специальную платформу с держателем ЭПСН, чашечками с припоем, флюсом и медной стружкой. Такое приспособление можно изготовить своими руками или купить на радиорынке

Держатель

Радиомастера используют различной конструкции зажимы и струбцины для фиксации печатных плат в нужном положении

Важно правильно установить источник света. Для этого крепят светильник или настольную лампу таким образом, чтобы подвижная лампа могла осветить любой участок стола

Если в местной электросети наблюдаются частые перепады напряжения, то стоит обзавестись стабилизатором и через него подключать паяльник.

Чистка жала медной стружкой

Варианты конструкций

Жало паяльников у всех моделей сделано из меди или стали. Оно является рабочей частью прибора. Паяльный наконечник может быть прямым или изогнутым – Г-образной формы.

Модернизированные конструкции ЭПСН комплектуют сменными жалами. Если нужна какая-то особая форма наконечника, то его легко обтачивают напильником, добиваясь нужной конфигурации рабочего участка.

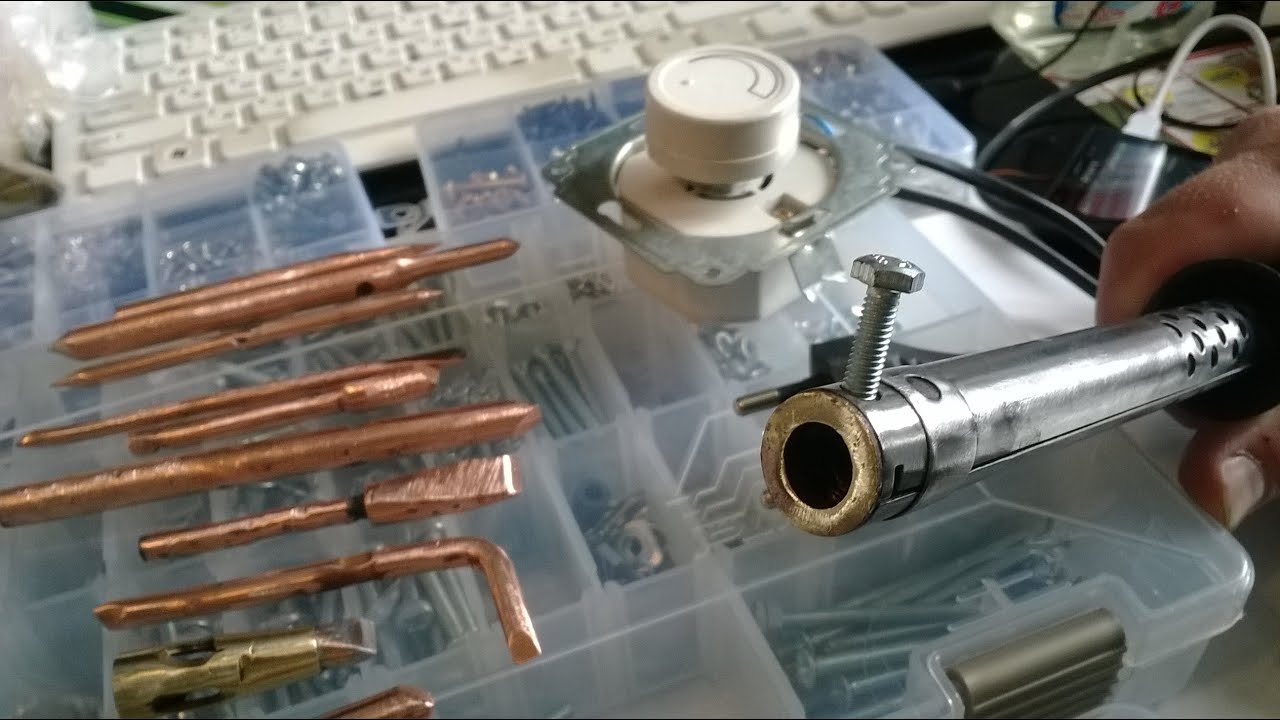

Набор сменных жал

Стандартный спиральный паяльник имеет форму стержня. Ручка обычно сделана из дерева или термореактивного пластика. Нагревательный элемент закреплён в рукоятке, с тыльной стороны которой выходит сетевой шнур с вилкой.

Внешняя поверхность нихромовой спирали закрыта перфорированной металлической трубкой, в которую с торца входит рабочий стержень (жало). Благодаря вентиляционным отверстиям в корпусе, термоэлемент не перегревается.

Жало фиксируется в трубке одним или двумя винтами. Ослабив их, можно изменить длину выноса паяльного стержня или заменить его на другой элемент.

Некоторые виды ЭПСН могут быть оборудованы термодатчиками, снабжены светодиодом для освещения рабочей зоны и иметь выкидную опорную скобу.

Слабые стороны керамических нагревателей

Однако паяльники с керамическими нагревателями достаточно хрупкие. В результате ударов или падения такие инструменты легко выходят из строя. Кроме того, эти паяльники ЭПСН не переносят перегревов. Как утверждают владельцы этих электроинструментов, в случае если выставить максимальный температурный режим и на некоторое время оставить паяльник включенным даже на один час, на жале появится окалина. В результате она будет препятствовать процедуре лужения и прилипанию к ней припоев. Для того чтобы вернуть жалу его прежние свойства, владельцу придется воспользоваться специальными активаторами. Поскольку подобные средства слишком дорогостоящи, многие мастера-радиолюбители для промывки жала используют лимонную кислоту. Сегодня на рынке электроинструментов имеются импортные паяльники ЭПСН, оснащенные необгораемыми жалами. От отечественных данные инструменты отличаются тем, что в их ручки встроены специальные регуляторы мощности.

Лучшие модели

По большей части рейтинг предназначен для ориентирования в зависимости от Ваших целей и желаний, в нём приведены примеры популярных и известных моделей из разных ценовых сегментов: от дешёвых электропаяльников до дорогих профессиональных многофункциональных паяльных станций.

ЭПСН

Идеальный выбор, если нужно дёшево, сердито и «шоб паяло и не убивалось». Один из самых доступных, но при этом не разборный.

Аналогичный подойдёт тем, кто уже наигрался (или намучился) с ЭПСН, и теперь хочет сменное жало.

Зубр ПРОФЕССИОНАЛ 55410_z01

Неплохой доступный автономный паяльник, если не пугает возможная необходимость держать кнопку. Естественно, многого не ждите.

Подобные стоят в районе 500 рублей и неплохо подходят тем, кто хочет керамику.

Miniware TS100

Паяльник, способный заменить начинающему радиолюбителю паяльную станцию. В нём присутствует регулировка температуры (высвечивается на небольшом OLED-экране в рукоятке). Из недостатков отметим нестабильное качество приборов.

LUKEY 702

При цене около 5000 р. обладает и паяльником, и феном. Не самая надёжная вещь, что отчасти компенсируется её доступностью.

Ещё одна популярная дешёвая паяльная станция с феном (в районе 6000 рублей).

Hakko FM-203

Японская паяльная станция с ценой около 43 тыс. р. Продукция фирмы славится высоким качеством, а конкретно для этой модели можно докупить оловоотсос, термопинцет и прочие инструменты (в комплекте только стержневой паяльник). Есть функция спящего режима (достаточно поставить паяльник в подставку для отключения нагрева).

Применение

В современной электронике мастеру приходится иметь дело с различными транзисторами, конденсаторами и резисторами. В электротехнике могут использоваться несколько микросхем. Для их установки можно применить поверхностный SMD-монтаж, используя для этого 40 Вт паяльник ЭПСН. Однако, как утверждают мастера, для того чтобы припаять элементы платы очень плотно друг к другу, возможностей данного устройства будет недостаточно. Мастеру придется покупать более мощные паяльные устройства. Также данный паяльник не подойдет для соединения массивных деталей: автомобильных радиаторов, медных трубок, жестяных конструкций и всех элементов, для которых характерный высокий показатель теплоотвода. Для работы с такими изделиями опытные мастера рекомендуют воспользоваться устройством с мощностью в несколько сотен ватт. Такой электроинструмент в обиходе еще называют «топором».

При выборе паяльника в первую очередь следует ориентироваться на сферу его применения. Для работы с микросхемами идеально подойдет паяльник с мощностью от 3 до 10 Вт. При соединении полупроводниковых и других электронных деталей, для которых не предусмотрен перегрев, нежелательно использовать те электроинструменты, мощность которых составляет 65 Ватт. В противном случае эти электродетали после пайки выйдут из строя. В домашних условиях, а также для работы с радиоэлектроникой, можно воспользоваться паяльником ЭПСН 40Вт. 220В и 50 Гц считаются стандартными параметрами для этих устройств.

Заключение

Электропаяльник — устройство, которое должно быть в каждом доме. Выбирать же паяльник следует, исходя из задач, которые можно им выполнять, а также частоты и длительности его использования. Кроме того, нужно брать в расчёт технические характеристики конкретных моделей.
