Основные понятия про электромагниты

Определение слова «Электромагнит» по БСЭ:

Электромагнит — электротехническое устройство, состоящее обычно из токопроводящей обмотки и ферромагнитного сердечника, который намагничивается (приобретает свойства магнита) при прохождении по обмотке электрического тока. Э. используют в основном для создания магнитного потока (в электрических машинах) и усилия (в приводных механизмах). Несмотря на конструктивное разнообразие, Э. обычно состоят из следующих частей, имеющих одинаковое назначение: катушки с токопроводящей обмоткой, намагничивающегося сердечника (неподвижной части магнитопровода) и якоря (подвижной части магнитопровода), передающего усилие деталям приводимого в действие механизма. Обмотки Э. выполняются из изолированного алюминиевого или медного провода (существуют также Э. с обмоткой из сверхпроводящих материалов. см. Магнит сверхпроводящий). Магнитопроводы Э. изготовляют из магнитно-мягких материалов — обычно из электротехнической или качественной конструкционной стали, литой стали и чугуна, железоникелевых и железокобальтовых сплавов. Для снижения потерь на вихревые токи магнитопроводы выполняют из набора листов.В зависимости от способа создания магнитного потока и характера действующей намагничивающей силы Э. подразделяют на 3 группы: Э. постоянного тока нейтральные, Э. постоянного тока поляризованные, Э. переменного тока. У нейтральных Э. сила притяжения зависит только от величины магнитного потока и не зависит от направления тока в обмотке. при отсутствии тока в обмотке магнитный поток, а следовательно, сила притяжения практически равны нулю. У поляризованных Э. создаётся 2 независимых магнитных потока: поляризующий, который образуется обычно полем постоянного магнита (иногда другого Э.), и рабочий магнитный поток, который возникает под действием намагничивающей силы рабочей или управляющей обмотки.Если ток в них отсутствует, на якорь действует сила притяжения, созданная поляризующим магнитным потоком. Действие такого Э. зависит как от величины магнитного потока, так и от направления электрического тока в рабочей обмотке. В Э. переменного тока питание обмотки осуществляется от источника переменного тока, а магнитный поток периодически изменяется по величине и направлению, в результате чего сила притяжения пульсирует от нуля до максимального значения с удвоенной частотой по отношению к частоте питающего тока. Э. различают также по ряду других признаков: по способу включения обмоток — с параллельными и последовательными обмотками. по характеру работы — работающие в длительном, прерывистом и кратковременном режимах. по скорости действия — быстродействующие и замедленного действия и т. д.Наиболее широкая и важная область применения Э. — электрические машины и аппараты, входящие в системы промышленной автоматики, в аппаратуру регулирования, защиты электротехнических установок. В составе различных механизмов Э. используются в качестве привода для осуществления необходимого поступательного перемещения (поворота) рабочих органов машин или для создания удерживающей силы. Примером таких Э. могут служить Э. грузоподъёмных машин, Э. муфт сцепления и тормозов, Э., применяемые в различных пускателях, контакторах, выключателях, электроизмерительных приборах и т. п. Перспективно использование Э. в тяговых приводах скоростных транспортных средств для создания т. н. магнитной подушки. Развивающейся областью применения Э. является медицинская аппаратура. В научных целях Э. используют в эксперимент. химии, биологии, физике. В связи с широтой применения конструктивное исполнение, размеры, потребляемая мощность Э. находятся и широких пределах. В зависимости от назначения Э. могут весить от долей г до сотен т, потреблять электрическую мощность — от долей вт до десятков Мвт.Лит.: Гордон А. В., Сливинская А. Г., Электромагниты постоянного тока, М. — Л., 1960. Карасик В. Р., Физика и техника сильных магнитных полей, М., 1964. Тер-Акопов А. К., Динамика быстродействующих электромагнитов, М. — Л., 1965. Сливинская А. Г., Электромагниты и постоянные магниты, М., 1972.М. И. Озеров.

Как сделать электромагнит 12в

Самый просто способ, как сделать электромагнит, – это взять обычный гвоздь, провод и батарейку. По всей длине стержня наматывают изолированный провод. Концы проводника прижимают к полюсам батарейки. Для того чтобы заряд не расходовался зря, один конец провода припаивают к положительному контакту. Другое окончание нужно делать в виде подпружиненной дуги, которую прижимают к клемме батарейки со знаком минус. На нижнем фото видно, как можно сделать электромагнит в домашних условиях.

Электромагнит своими руками

Обратите внимание! При изготовлении электромагнита с батарейкой можно использовать контактную колодку со старого устройства. Для отключения магнита будет достаточно вынуть батарейку из контактной коробки

READ  Как правильно перевести киловатты в лошадиные силы

Исторические данные

Первым, кто создал электромагнит, был У. Стерджен. Его устройство представляло собой изогнутый стержень, выполненный из железа мягкого типа, вокруг которого была намотана медная толстая проволока. Для изоляции стержня от обмотки совершили его покрытие лаком. Вследствие подачи тока стержень наделялся свойствами, характерными для сильных магнитов; прерывание подпитки приводило к утрате всех свойств. Именно данная характеристика обусловила их широкое применение в технике. На страницах «Энциклопедического словаря Брокгауза и Ефрона» находится упоминание о том, что электромагниты использовали еще в XIX-XX веке; М.Э. Мендельсон заметил, что электромагниты являются хорошим средством для устранения инородных объектов из полости глаза.

Виды

Электромагниты бывают следующих видов:

  • Нейтральные постоянного тока. В таком устройстве магнитный поток создается посредством постоянного электрического тока, пропущенного через обмотку. А значит, сила притяжения такого электромагнита варьируется в зависимости только от величины тока, а не от его направления в обмотке.
  • Поляризованные постоянного тока. Действие электромагнита подобного рода основано на наличии двух независимых магнитных потоков. Если говорить о поляризующем, то его наличие создается обычно постоянными магнитами (в редких случаях — дополнительными электромагнитами), и нужен он для создания притягивающей силы при выключенной обмотке. А действие такого электромагнита зависит от величины и направления электрического тока, который движется в обмотке.
  • Переменного тока. В таких устройствах катушка электромагнита питается электричеством переменного тока. Соответственно, с определенной периодичностью магнитный поток меняет свое направление и величину. А сила притяжения варьируется лишь по величине, из-за чего она «пульсирует» от минимального до максимального значения с частотой, которая имеет двукратную величину по отношению к частоте питающего ее электрического тока.

С тем, какие их виды бывают, уже мы ознакомились. Теперь же рассмотрим примеры использования электромагнитов.

Примеры использования ЭМ

В качестве примеров применения электромагнитов можно привести следующие приборы:

  • телевизоры;
  • трансформаторы;
  • пусковые устройства автомобилей.

Телевизоры

Современные жилища, как правило, заполнены различными электроприборами. Находясь вблизи телеприёмника, они могут воздействовать магнитной индукцией на экран телевизора (ТВ). В ТВ уже существует встроенная защита от намагничивания экрана. Если на поле дисплея появились разноцветные пятна, то надо выключить прибор на 10-20 минут. Встроенная защита уберёт намагниченность экрана.

В некоторых случаях этот способ не оказывает нужную помощь. Тогда применяют специальный электромагнит, который называют дросселем. Это своеобразная катушка индукции. Прибор подключают к розетке бытовой электросети и проводят им вдоль и поперёк экрана. В результате наведённые магнитные поля поглощаются дросселем.

Трансформаторы

Конструкция трансформаторов очень схожа со строением электромагнитов. И там, и там есть обмотки и сердечники. Отличие трансформатора от ЭМ состоит в том, что у первого магнитопровод имеет замкнутую форму. Поэтому суммированная магнитная сила обнуляется встречными магнитными потоками.

Пусковое устройство автомобиля

Стартер автомобиля работает как пусковое устройство двигателя. Он включается на время заводки мотора. Временная передача стартового усилия на коленвал двигателя обеспечивается втягивающим электромагнитом.

При повороте ключа в замке зажигания ЭМ втягивает шестерню в зубцы коленвала. Во время контакта электродвигатель стартера проворачивает мотор до возникновения цикла сгорания топлива в цилиндрах мотора. Затем тяговое реле отключает электромагнит, и шестерня стартера возвращается в исходное положение. После чего автомобиль может двигаться.

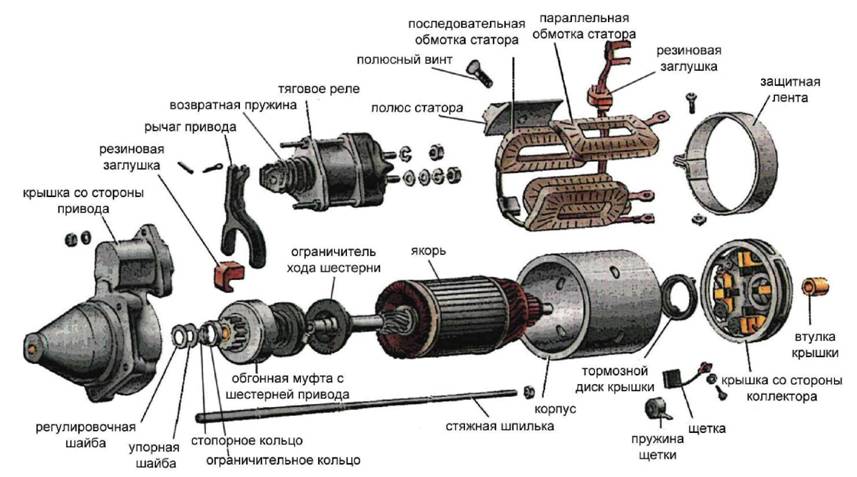

Стартер с тяговым реле

Электромагниты настолько плотно вошли в сферу деятельности человека, что существование без них немыслимо. Нехитрые устройства можно встретить повсеместно. Знание принципа их действия позволит домашнему мастеру справляться с мелким ремонтом бытовых электротехнических устройств.

Усиление электромагнита

Чтобы понять, как увеличить силу магнита, нужно разобраться в процессе намагничивания. Это произойдет, если магнит расположить во внешнем магнитном поле противоположной стороной к исходной. Увеличение же мощности электромагнита происходит тогда, когда увеличивается подача тока или умножаются витки обмотки.

Увеличить силу магнита можно с помощью стандартного набора необходимого оборудования: клея, набора магнитов (нужны именно постоянные), источника тока и изолированного провода. Они понадобятся для осуществления тех способов увеличения силы магнита, которые представлены ниже.

Усиление с помощью более мощного магнита

Этот способ заключается в использовании более мощного магнита для усиления исходного. Для осуществления надо поместить один магнит во внешнее магнитное поле другого, обладающего большей мощностью. Также с этой же целью применяют электромагниты. После удержания магнита в поле другого, произойдет усиление, но специфика заключается в непредсказуемости результатов, поскольку для каждого элемента такая процедура будет работать индивидуально.

READ  Топ-15 лучших электрических конвекторов 2020 года (июнь)

Усиление с помощью добавления других магнитов

Известно, что каждый магнит имеет два полюса, причем каждый притягивает противоположный знак других магнитов, а соответствующий – не притягивает, лишь отталкивает. Как увеличить мощность магнита, используя клей и дополнительные магниты. Здесь предполагается добавление других магнитов с целью увеличения итоговой мощности. Ведь, чем больше магнитов, тем, соответственно, будет больше сила. Единственное, что нужно учесть, — это присоединение магнитов одноименными полюсами. В процессе они будут отталкиваться, согласно законам физики. Но задача состоит в склеивании, несмотря на сложности в физическом плане. Лучше использовать клей, который предназначен для склеивания металлов.

Метод усиления с использованием точки Кюри

В науке есть понятие точки Кюри. Усиление или ослабление магнита можно произвести, нагревая или охлаждая его относительно самой этой точки. Так, нагревание выше точки Кюри или сильное охлаждение (гораздо ниже нее) приведет к размагничиванию.

Надо заметить, что свойства магнита при нагревании и охлаждении относительно точки Кюри имеют скачкообразное свойство, то есть, добившись правильной температуры можно усилить его мощность.

Метод №1

Если возник вопрос, как сделать магнит сильнее, если его сила регулируется электрическим током, то сделать это можно с помощью увеличения тока, который подается на обмотку. Здесь идет пропорциональное увеличение мощности электромагнита и подачи тока. Главное, ⸺ постепенная подача, чтобы не допустить перегорания.

Метод №2

Для осуществления этого метода надо увеличить количество витков, но длина должна оставаться неизменной. То есть, можно сделать один-два дополнительных ряда провода, чтобы общее количество витков стало больше.

В этом разделе рассмотрены способы, как увеличить силу магнита в домашних условиях, для экспериментов можно заказать на сайте .

Расчёты

Перед тем, как начать собирать электромагнит своими руками, делают предварительный расчёт его параметров. Элементы конструкции рассчитывают отдельно для ЭМ постоянного и переменного тока.

Для постоянного тока

Перед тем, как производить расчёты, определяются с требуемой величиной магнитодвижущей силы (МДС) катушки. Параметры обмотки должны обеспечивать нужную МДС, в то же время катушка не должна перегреваться, иначе будет потерян изоляционный слой провода намотки. Исходными данными для расчёта являются напряжение в проводе электромагнитной катушки и требуемая величина магнитодвижущей силы.

Методики расчёта электромагнитов постоянного тока постоянно публикуются в сети интернета. Там же можно подобрать формулы для определения МДС, поперечного сечения сердечника и провода обмотки, его длины.

Дополнительная информация. В основном в интернете ищут расчёты электромагнитов на 12 вольт, сделанных своими руками. В зависимости от потребностей, можно пойти разными путями расчётов. В основном выбирают «рецепты» по определению сечения и длины провода обмотки с питанием от стандартной батарейки формата «А» или «АА».

Для переменного тока

Основой для ЭМ переменного тока является расчёт обмотки. Как и в предыдущем случае, руководствуются исходными требованиями величины МДС. Несмотря на большое количество рекомендуемых формул расчёта, чаще всего «способности» устройства определяют опытным подбором параметров деталей его конструкции. Методики расчёта ЭМ переменного тока всегда можно найти во всемирной информационной паутине (интернете).

Определение

Электромагнит – это специальное устройство, работа которого создает магнитное поле при подаче на него электрического тока. Чаще всего электромагниты состоят из первичной обмотки и сердечника, который обладает ферромагнитными свойствами.

Обмотка изготавливается обычно из медного или алюминиевого провода различной толщины, обязательно покрытого изоляцией. Но существуют и электромагниты из сверхпроводящих материалов. Сами же магнитопроводы делают из стали, железоникелевых сплавов или чугуна. А для того чтобы минимизировать потери на вихревые токи, магнитопроводы конструктивно выполняются из целого набора тонких листов. Теперь мы знаем, что такое электромагнит. Рассмотрим более подробно историю создания этого полезного устройства.

Усиление обычного магнита

Множество вопросов возникает, когда обычные магниты перестают выполнять свои прямые функции. Это часто происходит из-за того, что бытовые магниты таковыми не являются, ведь, по сути, они намагниченные металлические части, которые теряют свойства с течением времени. Усилить мощность таких деталей или вернуть им свойства, которые были изначально, невозможно.

READ  Формулы для конденсаторов

Надо заметить, что прикреплять к ним магниты, даже более мощные, не имеет смысла, поскольку, при их соединении обратными полюсами, внешнее поле становится гораздо слабее или вообще нейтрализуется.

Это можно проверить с помощью обычной бытовой занавески-москитки, которая должна закрываться посередине при помощи магнитов. Если на слабые исходные магниты сверху прикрепить более мощные, то в результате штора вообще потеряет свойства соединения с помощью притяжения, потому что противоположные полюса нейтрализуют внешние поля друг друга на каждой из сторон.

Принцип действия

Простейший электромагнит получается в том случае, когда внутрь соленоида помещается стальной сердечник, а через витки пропускается электрический ток. В результате, происходит намагничивание сердечника, который приобретает свойства постоянного магнита. Таким образом, получается электромагнит, в котором стальной сердечник, при отсутствии электрического тока, полностью размагничивается.

Магнитное поле, создаваемое электромагнитом, значительно выше поля соленоида. В данном случае, поле сердечника накладывается на поле соленоида и, в конечном итоге, совместное магнитное поле, полученное при воздействии электрического тока, существенно возрастает.

Эксперименты с неодимовыми магнитами

Неомагнит довольно популярен, его состав: неодим, бор, железо. Такой магнит обладает высокой мощностью и отличается стойкостью к размагничиванию.

Как усилить неодим? Неодим очень подвержен коррозии, то есть быстро ржавеет, поэтому покрывают никелем, чтобы повысить срок службы. Также они напоминают керамику, их легко разбить или расколоть.

Но пытаться увеличивать его мощность искусственным способом нет смысла, потому что это постоянный магнит, он имеет определенный для себя уровень силы. Поэтому, если вам необходимо иметь более мощный неодим, лучше приобрести его, учитывая нужную силу нового.

Заключение: в статье рассмотрена тема, как увеличить силу магнита, в том числе, как увеличить мощность неодимового магнита. Получается, что существует несколько способов увеличить свойства магнита. Потому что бывает просто намагниченный металл, увеличить силу которого невозможно.

Наиболее простые способы: с помощью клея и других магнитиков (они должны быть приклеены идентичными полюсами), а также – более мощного, во внешнем поле которого должен находится исходный магнит.

Рассмотрены способы увеличения силы электромагнита, которые заключаются в дополнительной обмотке проводами или усилении поступления тока. Единственное, что нужно учитывать — это силу поступления тока в целях безопасности и сохранности аппарата.

Обычные и неодимовые магниты не способны поддаваться на увеличение собственной мощности.

24.10.17, 19:10

Основная классификация

Существует три основных способа классификации электромагнитов. Они обусловлены током в электромагнитах и способом его создания:

  • Нейтральный э/м постоянного тока – устройство, в котором магнитный поток создают так, что сила притяжения становится зависимой только от размерности и скорости подачи постоянного тока, а его направление в обмотке ни на что не влияет.
  • Поляризованный э/м постоянного тока – устройство, внутрь которого помещают 2 независимых магнитных потока: поляризующий и рабочий. Второй создают при помощи рабочей обмотки. Поляризующиеся потоки своим образованием обязаны постоянными магнитными полями, реже дополнительным электромагнитам. Данные потоки необходимы для создания притягивающих сил в магните. Деятельность такого устройства обуславливается направлением и/или величиной электрического тока в обмотке, выполняющего работу.
  • Э/м переменного тока – устройств, обмотку которого питает источник переменного тока. Течение потока магнитной природы может периодически изменяться по своему направлению и размерности (величине). Потенциал однонаправленной силы, отвечающей за притяжение, меняться может только по своей величине, что приводит к пульсации этой силы в размере от нуля до максимально предельных значений с частотой вдвое большей, чем частота подпитывающего тока. Чаще всего используются в бытовой технике.

Промышленность

Наверное, все хоть раз, но видели разновидности такого устройства, как электромагнит подъемный. Это толстый «блин» различного диаметра, который обладает огромной силой притяжения и используется для переноски груза, металлолома и вообще любого иного металла. Удобство его заключается в том, что достаточно отключить питание — и весь груз сразу же отцепляется, и наоборот. Это значительно упрощает процесс погрузки и разгрузки.

Сила электромагнита, кстати, рассчитывается по следующей формуле: F=40550∙B^2∙S. Рассмотрим ее более подробно. В данном случае F – это сила в килограммах (также может измеряться в ньютонах), B – значение индукции, а S – площадь рабочей поверхности устройства.
