Как определить силу электрического тока в цепи?

Пассивные элементы цепи.

Обладающий свойством необратимого рассеивания энергии идеализированный элемент электрической цепи называется резистивным сопротивлением.

Вольт-амперная характеристика и его графическое изображение данного элемента показаны на рисунке.

Связаны между собой ток и напряжение на резистивном сопротивлении следующими зависимостями: u = iR, i = Gu. В данных формулах коэффициенты пропорциональности R (сопротивление) и G (проводимость) измеряются в омах и сименсах :

R = 1/G

Идеализированный элемент электрической цепи, который имеет свойство накапливать энергию магнитного поля называется индуктивным элементом.

Линейной зависимостью между током i и потокосцеплением ψ характеризуется линейная индуктивность, получившая название вебер-амперная характеристика ψ = Li.

Соотношением u = dψ/dt = L(di/dt), связываются между собой ток и напряжение.

В данной формуле коэффициент пропорциональности L и называется индуктивностью, единицей его измерения является генри (Гн).

Идеализированный элемент электрической цепи называется емкостным элементом (емкостью), если он обладает свойством накапливать энергию электрического поля.

Кулон-вольтной характеристикой q = Cu называется линейная зависимость между зарядом и напряжением, характеризующаяся линейной емкостью. Связаны ток и напряжение емкости соотношениями:

i = dq/dt =C(du/dt).

Сила тока и закон Ома

Осуществляя расчет силы тока цепи, следует помнить, что эта величина физического типа, демонстрирующая определенный заряд. Он протекает за некоторую временную единицу по проводнику. Базовая схема вычисления следующая:

I=q/t, где:

  • I – сила электричества в Амперах (А) или Кл/с;
  • q – заряд, перемещающийся в рамках проводника в Кулонах (Кл);
  • t – время, затраченное на перемещение заряда, с.

В соответствии с положениями закона Ома для отдельной части цепи при вычислении силы тока применяется схема, показывающая:

  • прямую зависимость силы тока от напряжения;
  • взаимосвязь обратного типа с сопротивлением.

I=U/R, где:

  • U – выраженное в вольтах напряжение, В;
  • R – показатель сопротивления, Ом.

Отсюда будет следовать такая зависимость:

I = E/ R+r, где:

  • Е – ЭДС, В;
  • R – сопротивление внешнего типа, Ом
  • r – сопротивление внутреннее, Ом

Воспользуйтесь другими онлайн калькуляторами:

Как измерить силу тока в цепи

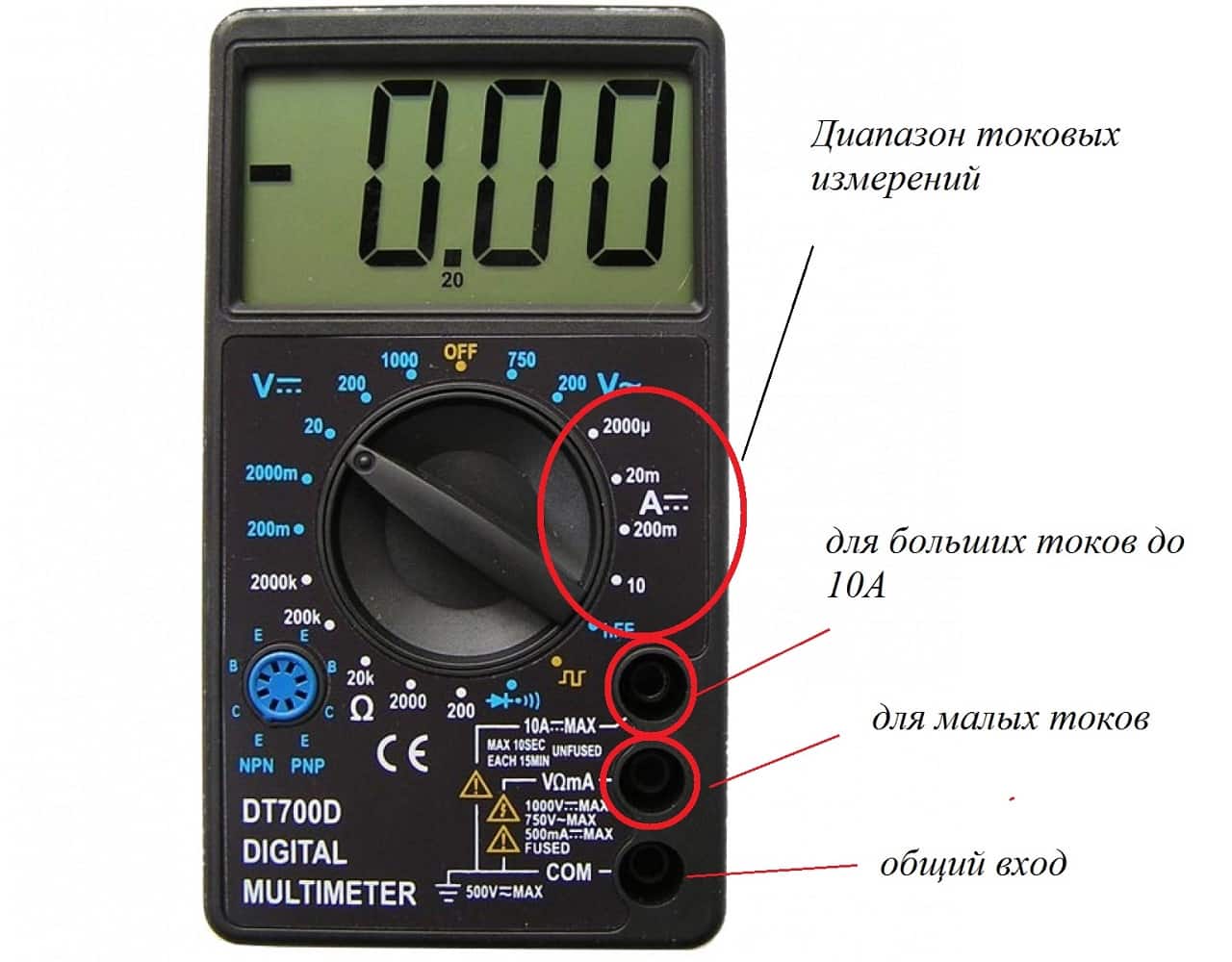

Для измерения электрического тока в цепи куда удобнее использовать современные устройства – мультиметры или клещи, особенно для одноразовых операций. А вот стационарный амперметр подойдет для тех ситуаций, когда вы планируете постоянно контролировать силу тока, к примеру, для контроля заряда батарейки или аккумулятора в автомобиле.

Постоянного тока

Разрыв электрической цепи организовывается до начала измерений при отключенном напряжении. Даже в низковольтных цепях вы можете вызвать замыкание батарейки, которое моментально приведет к потере электрического заряда. Далее рассмотрим пример измерения в цепи постоянного тока с помощью мультиметра, для этого:

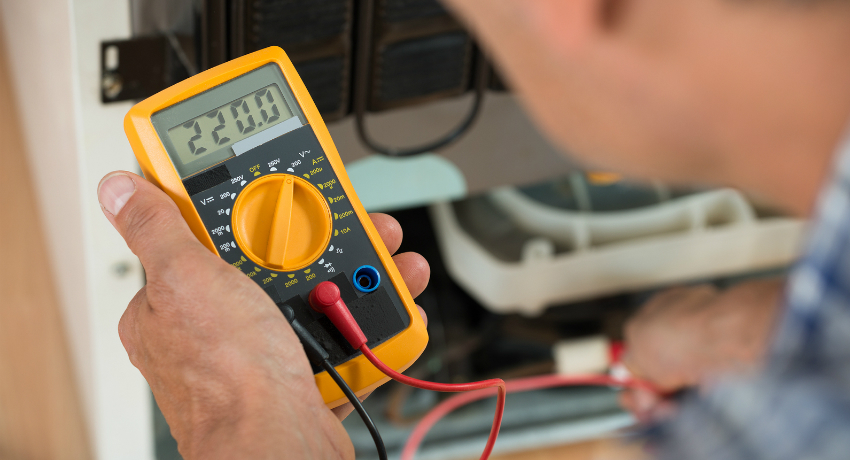

Рис. 2. Использование мультиметра для измерения постоянного тока

  • подключите щупы к соответствующим вводам в тестер – черный в COM, красный в разъем с пометкой mA, A или 10A, в зависимости от устройства;
  • при помощи «крокодилов» соедините щупы тестера с цепью измерения последовательно;
  • установите переключателем нужный род тока и предел измерений;
  • можете подключить нагрузку и произвести измерения, на дисплее мультиметра отобразится искомое значение.

Но заметьте, подключать мультиметр следует на короткий промежуток времени, так как он может перегреться и выйти со строя.

Переменного тока

Цепь переменного напряжения может измеряться как мультиметром, так и токоизмерительными клещами. Но, в связи с опасностью переменного бытового напряжения для жизни человека, эту процедуру целесообразнее выполнять клещами без измерительных щупов и без разрыва цепи.

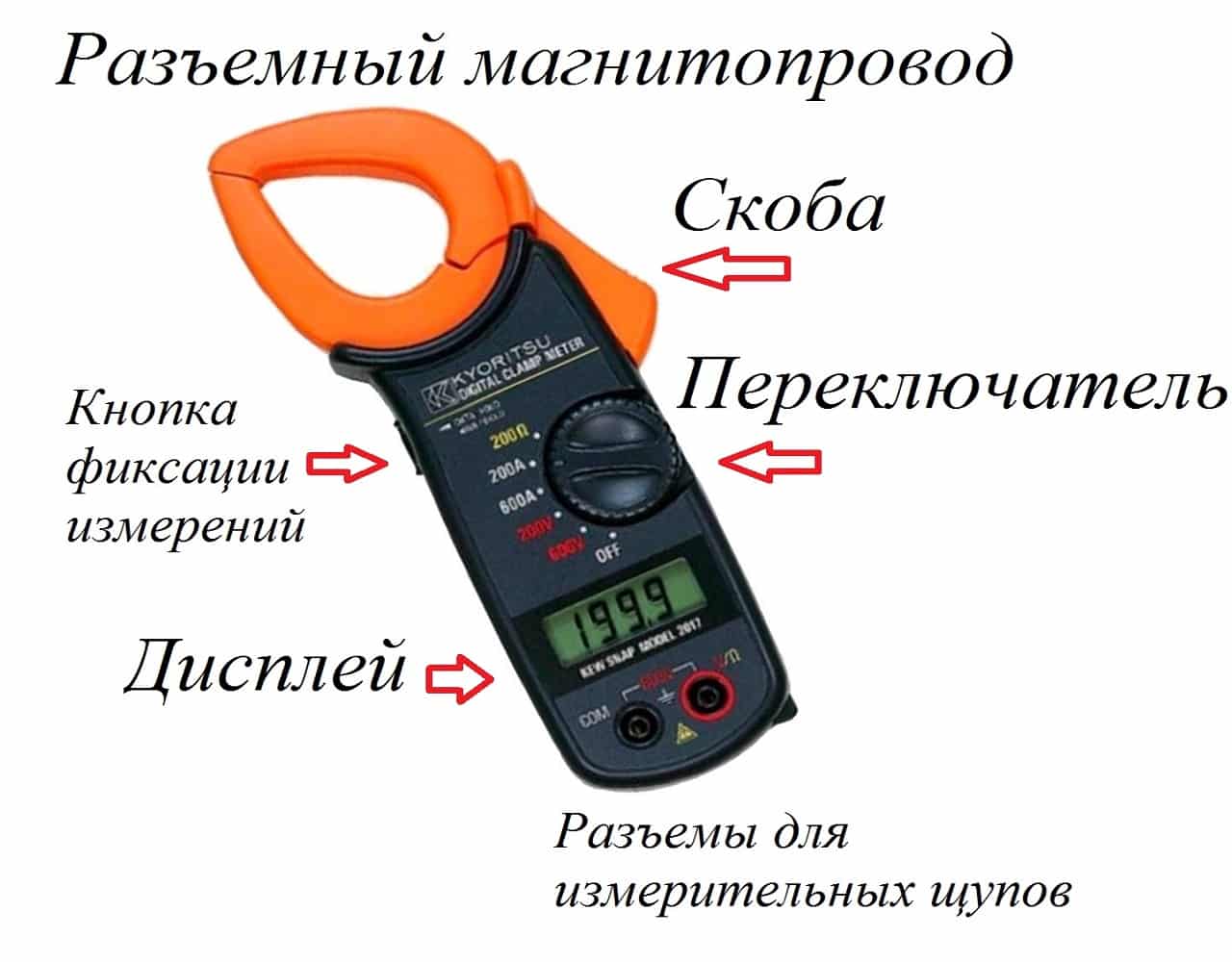

Рис. 3. Использование клещей для измерения переменного тока

Для этого вам нужно:

  • переключить ручку в положение переменных токов на нужную позицию нагрузки, если она изначально неизвестна, то сразу выбирают максимальный диапазон;
  • нажать боковую скобу, которая разомкнет клещи;
  • поместить внутрь клещей токоведущую жилу и отпустить кнопку.
  • данные измерений отобразятся на дисплее, при необходимости их можно зафиксировать соответствующей кнопкой.

Производить измерения можно как на изолированных, так и на оголенных жилах. Но заметьте, в область обхвата должен попадать только один проводник, сразу в двух измерить не получится.

Электрические цепи и их разновидности

Электрическая цепь представляет собой комплекс устройств и отдельных объектов, которые связываются заданным способом. Они обеспечивают путь для прохождения электротока. Для характеристики отношения заряда, протекающего в рамках каждого отдельного проводника за некоторое время, к продолжительности этого времени используется определенная физическая величина. И это сила тока в электрической цепи.

В состав такой цепи включены источник энергии, энергопотребители, т.е. нагрузка и провода. Они делятся на две разновидности:

  • Неразветвленные – ток, движущийся от генератора к энергопотребителю, не меняется по своему значению. Например, это освещение, включающее в свой состав только одну лампочку.
  • Разветвленные – цепи, имеющие некоторые ответвления. Ток, двигаясь от источника, разделяется и идет на нагрузку по нескольким ветвям. При этом его значение меняется.

Примером может служить освещение, включающее многорожковую люстру.

Ветвь являет собой один или несколько компонентов, соединенных последовательно. Движение тока идет от узла с высоким напряжением к узлу с минимальным его значением. При этом входящий ток на узле совпадает с выходящим.

Цепи могут быть нелинейными и линейными. Если в первых существует один и более элементов, где есть зависимость значений от тока и напряжения, то у вторых характеристики элементов не имеют такой зависимости. Кроме того, в цепях, характеризующихся постоянным током, его направление не меняется, а при условии переменного тока происходит его изменение с учетом параметра времени .

Параллельное соединение резисторов

При параллельном расположении резисторов в сети, они имеют общую точку контакта на входе и на выходе. В этом случае общее напряжение будет соответствовать значению напряжения на каждом отрезке, а вот ток будет суммироваться (I об= I1 + I2 +I3). Это соотношение имеет большое значение для практического применения и получило название – закон разветвленной цепи.

Несмотря на то, что общий ток в цепочке резисторов, соединенных параллельно на выходе равен сумме токов в самостоятельной ветке, для конкретного участка он может отличаться. Это обусловлено тем же законом Ома, при условии разности сопротивлений. Чтобы узнать силу тока на каждом резисторе в соответствующей ветке, необходимо знать их сопротивление. При параллельном соединении, напряжение на обособленном участке, является постоянной величиной. Соответственно сила тока отельного резистора легко вычисляется по закону Ома для участка цепи.

Метод контурных токов

Рассмотренный выше метод расчета электрических цепей при анализе больших и разветвленных цепей приводит к неоправданно трудоемким расчетам, поэтому редко применяется. Более широко используется метод контурных токов, позволяющий значительно сократить количество уравнений. При этом вместо токов в ветвях электрической цепи определяются так называемые контурные токи при помощи второго закона Кирхгофа. Таким образом, количество требуемых уравнений будет равняться числу независимых контуров. В качестве примера рассчитаем цепь изображённую на рисунке ниже

Если бы мы вели расчёт цепи по методу законов Ома и Кирхгофа, то необходимо было бы решить систему из пяти уравнений. Для расчёта по методу контурных токов необходимо всего три уравнения.

В начале расчёта выделяют независимые контуры, в нашем случае это: E1R1R2E2, E2R2R4E3R3 и E3R4R5. Затем контурам присваивают произвольно направленный контурный ток, который имеет одинаковое направление для всех участков выбранного контура, в нашем случае для первого контура контурный ток будет Ia, для второго – Ib, для третьего – Ic. Как видно из рисунка некоторые контурные токи соответствуют токам в ветвях

Остальные же токи можно найти как разность двух контурных токов

В результате выбора контурных токов можно составить систему уравнений по второму закону Кирхгофа

READ  Подробная инструкция как поменять выключатель

Рассчитаем схему, изображённую на рисунке выше со следующими параметрами E1 = E3 = 100 B, E2 = 50 B, R1 = R2 = 10 Ом, R3 = R4 = R5 = 20 Ом. Запишем систему уравнений

В результате решения системы получим Ia = I1 = 4,286 А, Ib = I3 = 3,571 А, Ic = I5 = -0,714 А, I2 = -0,715 А, I4 = 4,285 А. Так же как и в предыдущем случае если токи получаются отрицательными, значит действительное направление противоположно принятому. Таким образом, токи I2 и I5 имеют направление противоположное изображённым на рисунке.

Расчет мощности электроприбора по потребляемому току

Зная величину тока, можно определить потребляемую мощность любого потребителя электрической энергии, будь то лампочка в автомобиле или кондиционер в квартире. Достаточно воспользоваться простым законом физики, который установили одновременно два ученых физика, независимо друг от друга. В 1841 году Джеймс Джоуль, а в 1842 году Эмиль Ленц. Этот закон и назвали в их честь – Закон Джоуля – Ленца.

где
P – мощность, измеряется в ваттах и обозначается Вт;
U – напряжение, измеряется в вольтах и обозначается буквой В;
I – сила тока, измеряется в амперах и обозначается буквой А.

Рассмотрим, как посчитать потребляемую мощность на примере:
Вы измеряли ток потребления лампочки фары автомобиля, который составил 5 А, напряжение бортовой сети составляет 12 В. Значит, чтобы найти потребляемую мощность лампочкой нужно напряжение умножить на ток. P=12 В×5 А=60 Вт. Потребляемая лампочкой мощность составила 60 Вт.

  Онлайн калькулятор для определения потребляемой мощности
  Напряжение, В:
  Сила тока, А:


Вам надо определить потребляемую мощность стиральной машины. Вы измеряли потребляемый ток, который составил 10 А, следовательно, мощность составит: 220 В×10 А=2,2 кВт. Как видите все очень просто.

  Онлайн калькулятор для определения силы тока по потребляемой мощности
  Потребляемая мощность, Вт:
  Напряжение питания, В:


Теги

Акушерство
Антиноцицептивное действие
Бруцеллез
Гурты
Денежная оценка земель
Земельный кадастр
КЛЕЩЕЙ
Киста
Нарисна геометрія
Пастереллез
Половой цикл
Реалізація зерна
Сальмонеллез
Случка
Туберкулез
Туберкулин
Устройство территории
аборт
актиномикоз
блохи
бонитировка почв
виробництво зерна
гінекологія
документ
дрожжи
ефективності виробництва
жеребец
животноводство
заплідненость
землепользование
клещ
косячная случка
мтп
оценка земель
паратиф
почва
противоэрозионных
ринок зерна
самосогревания
спермії
столовые вина
сухие вина
тесты по химии
шейка матки
эндометрит

Постоянный электрический ток

  • Методы расчета цепей постоянного тока
  • Закон Ома (страница 1)
  • Закон Ома (страница 2)
  • Закон Ома (страница 3)
  • Закон Ома (страница 4)
  • Закон Кирхгофа (страница 1)
  • Закон Кирхгофа (страница 2)
  • Закон Кирхгофа (страница 3)
  • Последовательное и параллельное соединения проводников
  • Последовательное и параллельное соединения источников тока
  • Постоянный электрический ток
  • Расчет силы тока (страница 1)
  • Расчет силы тока (страница 2)
  • Расчет сопротивления
  • Расчет напряжения, потери напряжения (страница 1)
  • Расчет напряжения, потери напряжения (страница 2)
  • Метод контурных токов
  • Метод узловых напряжений
  • Эквивалентные преобразования схем
  • Метод эквивалентного источника
  • Расчет цепей с зависимыми источниками
  • Расчет передаточных функций. Коэффициент усиления и обратная связь
  • Работа и мощность тока. Закон Джоуля -Ленца
  • Электролиз. Законы Фарадея
  • Магнитное поле (страница 1)
  • Магнитное поле (страница 2)
  • Электромагнетизм (страница 1)
  • Электромагнетизм (страница 2)
  • Электромагнетизм (страница 3)
  • Переменный электрический ток
  • Однофазные цепи переменного тока (страница 1)
  • Однофазные цепи переменного тока (страница 2)
  • Однофазные цепи переменного тока (страница 3)
  • Переменные токи и квазистационарные электромагнитные поля
  • Трехфазные цепи (страница 1)
  • Трехфазные цепи (страница 2)
  • Электромагнитные колебания и волны (страница 1)
  • Электромагнитные колебания и волны (страница 2)
  • Электромагнитные колебания и волны (страница 3)
  • Электропроводность
  • Расчет сечения проводов
  • Расчет параметров элементов

Взаимосвязь основных параметров электрической цепи

Как отмечалось выше электрическая цепь представляет собой совокупность элементов и устройств выполняющие определенную работу при перемещении по ней заряженных частиц. Каждый элемент обладает своем сопротивлением, что влияет на величину силы тока и напряжения на выходе.

Взаимосвязь этих значений как раз-таки подчиняется закону Ома!

Но определение силы электрического тока в проводнике возможно и через потребляемую мощность устройства (Р). Формула расчета мощности выглядит следующим образом:. Для примера рассмотрим проблему как определить силу тока в электрической лампочке, зная ее мощность. Исходные данные – сеть с напряжением 220 вольт, мощность лампы 100 Вт., следовательно, сила тока в электролампе будет равна 0,45А (100Вт/220В). Аналогично можно определить данный параметр для всех элементов электрической цепи.

Смешанное соединение резисторов в цепи

В чистом виде параллельные и последовательные цепи в электротехнике встречаются крайне редко. Как правило, присутствует их совместная комбинация. Для того чтобы найти силу тока в каждом резисторе при смешанном соединении, необходимо цепь разбить на участки. Таким образом при расположении элементов друг после друга, т.н. «каскадом», применяются правила и формулы для последовательного соединения.

Результаты измерения силы тока в резисторе. Различные типы резисторов.

Необходимо отметить, что для упрощения расчетов параллельно расположенные резисторы можно группировать. При вычислении силы тока на определенном участке, они принимаются за самостоятельный элемент. Соответственно в этом случае формулы используются как для расчета параметров при параллельном соединении.

Определение силы тока приборами

Измерение рассматриваемых характеристик цепи может быть осуществлено при помощи разнообразных приборов, которые активно применяются в практической деятельности:

Магнитоэлектрический способ замеров – применяется при расчете показателя для постоянного тока. Этот метод обеспечивает высокую точность измерений за счет высокого уровня чувствительности. При этом расход электроэнергии будет незначительным.

Электромагнитный – позволяет определить силу как переменного, так и постоянного тока посредством трансформационных преобразований из поля электромагнитного типа в сигнал, который излучает магнитомодульный датчик.

Косвенный подход к замерам предполагает необходимость использования вольтметра. Этот прибор идентифицирует параметры напряжения при конкретных значениях сопротивления.

В наибольшей степени применение в практической деятельности нашло такое устройство, как амперметр. В процессе применения необходимо подключить прибор в разрыв электроцепи в месте, где необходимо произвести замеры электрозаряда, проходящего за указанный период времени по сечению провода. Если возникает задача замерить параметр силы электричества малой величины, то необходимо задействовать миллиамперметр, микроамперметр или гальванометр. Эти аппараты подключаются к цепи в том месте, где возникает необходимость вычисления силы тока. Причем подключать можно и последовательно, и параллельно.

Измерение силы тока позволяет произвести точное вычисление параметра мощности. А этот показатель, в свою очередь, имеет значение, когда вы хотите гарантировать работоспособность проводки и обезопасить свою бытовую технику.

Воспользуйтесь другими онлайн калькуляторами:

  • Расчет веса электрического кабеля
  • Перевод Ватт в Амперы
  • Расчет катушки индуктивности
  • Расчет потерь напряжения
  • Онлайн расчет сечения кабеля

Способы определения параметров электрической цепи

Существует два основных варианта как определить силу электрического тока в проводнике, а также остальные характеристики – это косвенный способ вычислений и прямой метод измерения с помощью соответствующих приборов.

Прямой способ определения силы электрического тока

Данный вариант основан на использовании контрольно-измерительного устройства, которое называется амперметр. Свое наименование данный прибор получил от ампера – единицы силы тока принятой в международной системе СИ. В отличие от вольтметра, который позволяет определить разность потенциалов (напряжение), амперметр применяется довольно редко. В домашних и большинстве производственных условий напряжение в сети известно, а зная потребляемую мощность электрических устройств, не составляет особого труда определить остальные параметры, взаимосвязь которых будет показана ниже.

Амперметр.

Сложнее ситуация, когда электрическая цепь имеет свои особенности, например, электропроводка автомобиля, которая включает в себя огромное количество различных устройств. Нередко возникает вопрос как определить силу тока в электрической лампочке или другом элементе бортовой системы, чтобы это не отразилось на его безопасной эксплуатации.

Особенностью таких схем является неоднородность параметров электрической цепи на отдельных участках. Вот здесь и пригодится амперметр. Измерение силы тока в электрической лампочке автомобиля представляет собой простую операцию – достаточно в месте ее установки последовательно включить амперметр и считать показания на шкале. Еще одним прибором каким измеряют силу электрического тока является многофункциональный тестер (фото ниже).

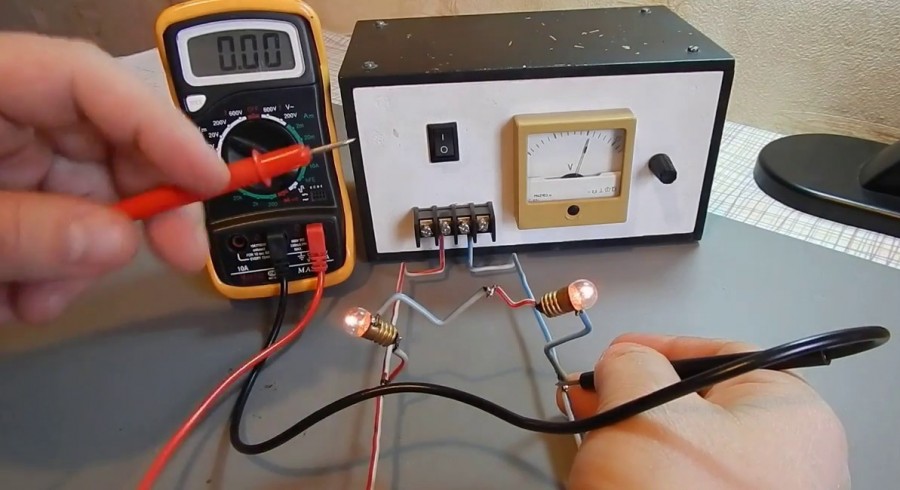

Мультиметр.

С его помощью можно получить данные о напряжении или сопротивлении на отдельных участках любой цепи.

Косвенный метод определения силы электрического тока в проводнике

Данный способ определения силы тока основан на определении силы тока через измерение остальных параметров электрической цепи. Для этого необходимо воспользоваться законом Ома, который описывает зависимость основных параметров относительно друг друга. Данный закон устанавливает прямую зависимость силы тока (I) от разности потенциалов (U), а также обратную связь от сопротивления (R) проводника на определенном участке цепи, что отображается формулой I=U/R.

Таким образом, если возникает такая проблема, как определение силы электрического тока в проводнике при отсутствии амперметра, необходимо воспользоваться вольтметром и омметром. Как правило, данные устройства объединены в едином корпусе, но могут представлять и самостоятельные приборы. Измерив требуемые параметры и подставив их в вышеприведенную формулу получаем искомую величину силы тока.

Необходимо отметить что использование многофункционального тестера значительно облегчает нахождение всех параметров электрической цепи

Единственное на что требуется обратить внимание при определении силы тока в любом элементе электрической схемы с помощью тестера или амперметра – это выбор правильного диапазона измерений. При отсутствии предварительных данных, измерения необходимо начинать при выставлении максимальных величин и постепенно их уменьшать до отображения достоверных данных

Метки

  • алгоритм расчет цепей при несинусоидальных периодических воздействиях
  • алгоритм расчета цепей периодического несинусоидального тока
  • баланс мощностей
  • ВАХ нелинейного элемента
  • Векторная диаграмма
  • ветви связи
  • взаимная индуктивность
  • взаимная проводимость
  • вольт-амперная характеристика нелинейного элемента
  • второй закон Кирхгофа
  • второй закон Кирхгофа для магнитных цепей
  • входная проводимость
  • гармоники напряжения
  • гармоники тока
  • Генератор напряжения
  • генератор тока
  • главные контуры
  • графический метод расчета нелинейных электрических цепей
  • динамическое сопротивление
  • дифференциальное сопротивление
  • емкость двухпроводной линии
  • емкость коаксиального кабеля
  • емкость конденсатора
  • емкость однопроводной линии
  • емкость плоского конденсатора
  • емкость цилиндрического конденсатора
  • закон Ампера
  • закон Био Савара Лапласа
  • закон Ома
  • закон полного тока
  • закон электромагнитной индукции
  • Законы Кирхгофа
  • индуктивность
  • индуктивность двухпроводной линии
  • индуктивность однопроводной линии
  • индуктивность соленоида
  • катушка со сталью
  • Конденсатор в цепи постоянного тока
  • контурные токи
  • коэффициент амплитуды
  • коэффициент гармоник
  • коэффициент искажения
  • коэффициент магнитной связи
  • коэффициент мощности трансформатора
  • коэффициент трансформации
  • коэффициент формы
  • кусочно-линейная аппроксимация
  • магнитная постоянная
  • магнитная цепь
  • магнитный поток рассеяния
  • метод активного двухполюсника
  • метод двух узлов
  • метод контурных токов
  • метод наложения
  • метод узловых напряжений
  • метод узловых потенциалов
  • метод эквивалентного генератора
  • метод эквивалентного источника ЭДС
  • Метод эквивалентных преобразований
  • методы расчета магнитных цепей
  • независимые контуры
  • нелинейный элемент
  • несинусоидальный периодический ток
  • обобщенный закон Ома
  • опорный узел
  • основной магнитный поток
  • параллельное соединение конденсаторов
  • первый закон Кирхгофа
  • первый закон Кирхгофа для магнитных цепей
  • последовательное соединение конденсаторов
  • последовательный колебательный контур
  • постоянная составляющая тока
  • потери в меди
  • потери в стали
  • приведенный трансформатор
  • Примеры расчета схем при несинусоидальных периодических воздействиях
  • принцип взаимности
  • принцип компенсации
  • расчет гармоник тока
  • расчет магнитной цепи
  • расчет нелинейных цепей постоянного тока
  • расчет цепей несинусоидального тока
  • Расчет цепи конденсаторов
  • расчет цепи с несинусоидальными периодическими источниками
  • Резонанс в электрической цепи
  • решение задач магнитные цепи
  • сила Ампера
  • сила Лоренца
  • Символический метод
  • собственная проводимость
  • статическое сопротивление
  • сферический конденсатор
  • теорема об эквивалентном источнике
  • теорема Тевенена
  • топографическая диаграмма
  • Трансформаторы
  • трехфазная система
  • удельная энергия магнитного поля
  • уравнения трансформатора
  • Цепи с конденсаторами
  • частичные токи
  • чередование фаз
  • ЭДС самоиндукции
  • эквивалентная схема трансформатора
  • электрическая постоянная
  • электроемкость
  • энергия магнитного поля

Определение силы тока на резисторе при разных типах соединения

Самым простым способом определить силу тока в резисторе можно воспользовавшись мультиметром. Измерение проводятся в разрыве цепи после резистора. На тестере выставляется максимальный диапазон величин, а щупы прибора подсоединяются к месту разъединения проводника. На дисплее мультиметра будут отображены результаты измерения силы тока в резисторе.

Но данный вариант не всегда возможен. Под рукой может не оказаться тестера или технически невозможно разорвать цепь чтобы измерить силу тока на резисторе. В такой ситуации на помощь придет известный из школьной физики закон Ома, который выглядит следующим образом:

I = U/R, где у нас I – сила тока, U – напряжение, R – сопротивление.

В системе СИ эти величины измеряются в амперах (А), вольтах (В), омах (Ом) соответственно.

Подставляя необходимые значения в формулу можно определить сопротивление, напряжение и силу тока на резисторе или любом участке, или элементе электрической цепи.

Расчет цепи

Основная цель расчета — определение на отдельных участках цепи:

  • напряжения;
  • силы тока;
  • мощности и угла сдвига фаз.

В простых случаях, когда в цепи присутствует только резистивная нагрузка, неудобный для расчетов переменный ток заменяют так называемым действующим значением. Это постоянный ток, эквивалентный данному переменному, то есть выделяющий то же количество тепла.

Для синусоидальных переменных тока и напряжения, справедливы выражения:

  • I = Imax / корень из 2 = Imax / 1.41;
  • U = Umax / корень из 2 = Umax / 1.41;
  • где I и U — действующие значения, соответственно, тока и напряжения;
  • Imax и Umax — амплитуды тока и напряжения, то есть их максимальные отклонения от нуля.

Стандартное напряжение в бытовой электросети 210-230 В — это действующее значение. Реальное значение колеблется в пределах от -296 до 296 В (210 В) или от -324 до 324 В (230 В).

Аналогично, когда говорят, что прибор мощностью 2,2 кВт потребляет ток в 10 А, подразумевают действующее значение, тогда как реальная его величина колеблется в пределах от -14 до 14 А.

График синусоидального переменного тока

Задача усложняется при наличии в комплексе таких элементов:

  • катушки индуктивности: возникают ЭДС само- и взаимоиндукции;
  • конденсаторы: появляются токи – зарядные и разрядные.

Под влиянием этих процессов напряжение и ток сдвигаются по фазе друг относительно друга, разница составляет 90 градусов, при этом в системах:

  • с индуктивностью – U опережает I;
  • с конденсаторами – напряжение отстает от тока.

В подобных цепях действуют те же законы, что и в цепях постоянного тока, но заменить переменные напряжения и ток на действующие значения нельзя, существует два пути:

  1. оперирование мгновенными значениями переменных величин;
  2. запись их в векторной (комплексной) форме.

В первом варианте приходится иметь дело с тригонометрическими уравнениями, поскольку мгновенные значения тока и других параметров выражаются через функцию «sin(ωt)», где ω — угловая частота вращения ротора генератора, t — время. Решение таких уравнений отличается сложностью, потому этот путь непопулярен. Векторными величинами оперировать проще.

Этот метод называют символическим. При составлении уравнений, векторы записывают в виде комплексных чисел, задаваясь условным положительным направлением для тока, напряжения и ЭДС.

В алгебраической форме комплексное число выглядит так A = a + jb, где:

  • А — действительная (вещественная) часть;
  • j — мнимая единица;
  • b — мнимая часть.

Букву, выражающую электрический параметр, в комплексной записи подчеркивают. Для проверки правильности расчета цепи составляют баланс активной и реактивной мощностей.

READ  Обзор категорий помещений по электробезопасности

Вычисление по символическому методу подобно расчету цепи постоянного тока, только все реальные электрические параметры выражаются комплексными числами. Результат расчета — токи и напряжения на участках цепи, также записываются в комплексной форме.

Нелинейные элементы и их вольт-амперные характеристики.

Графики, которые полученны экспериментально, представляют вольт-амперные характеристики I(U) электрических свойств нелинейных элементов, в графиках отображается зависимость тока от напряжения, для которых иногда составляется приближенная эмпирическая формула, являющаяся удобной для произведения расчетов.

У неуправляемых нелинейных элементов имеется только одна вольт-амперная характеристика, а управляемые содержат в себе целое семейство таких характеристик и основными параметрами которых являются управляющие факторы.

Электрическое сопротивление у линейных элементов является постоянным, поэтому их вольт-амперная характеристика — проходящая через начало координат — прямая линия (рис.1, а).

Относительно осей координат на симметричные и несимметричные разделяются вольт-амперные характеристики нелинейных элементов, имеющие различную форму (рис.1 ,б, в).

Не приводит к изменению значения тока перемена направления напряжения у нелинейных элементов, имеющих симметричную вольт-амперную характеристику (симметричных элементов), а разные токи будут при одинаковом абсолютном значении напряжения, направленного в противоположные стороны, у нелинейных элементов с несимметричной вольт-амперной характеристикой (несимметричных элементов). В электрических цепях переменного и постоянного тока поэтому применяются нелинейные симметричные элементы, а для преобразования переменного тока в ток постоянного направления в цепях переменного тока используются нелинейные несимметричные элементы.

Как измерять потребляемый ток электроприбором

Для удобства и безопасности работ по измерению потребляемого тока электроприборами необходимо сделать специальный удлинитель с двумя розетками. По внешнему виду самодельный удлинитель ничем не отличается от обыкновенного удлинителя.

Но если снять крышки с розеток, то не трудно заметить, что их выводы соединены не параллельно, как во всех удлинителях, а последовательно.

Как видно на фотографии сетевое напряжение подается на нижние клеммы розеток, а верхние выводы соединены между собой перемычкой из провода с желтой изоляцией.

Все подготовлено для измерения. Вставляете в любую из розеток вилку электроприбора, а в другую розетку, щупы амперметра. Перед измерениями, необходимо переключатели прибора установить в соответствии с видом тока (переменный или постоянный) и на максимальный предел измерения.

Как видно по показаниям амперметра, потребляемый ток прибора составил 0,25 А. Если шкала прибора не позволяет снимать прямой отсчет, как в моем случае, то необходимо выполнить расчет результатов, что очень неудобно. Так как выбран предел измерения амперметра 0,5 А, то чтобы узнать цену деления, нужно 0,5 А разделить на число делений на шкале. Для данного амперметра получается 0,5/100=0,005 А. Стрелка отклонилась на 50 делений. Значит нужно теперь 0,005×50=0,25 А.

Как видите, со стрелочных приборов снимать показания величины тока неудобно и можно легко допустить ошибку. Гораздо удобнее пользоваться цифровыми приборами, например мультиметром M890G.

На фотографии представлен универсальный мультиметр, включенный в режим измерения переменного тока на предел 10 А. Измеренный ток, потребляемый электроприбором составил 5,1 А при напряжении питания 220 В. Следовательно прибор потребляет мощность 1122 Вт.

У мультиметра предусмотрено два сектора для измерения тока, обозначенные буквами А– для постоянного тока и А~ для измерения переменного. Поэтому перед началом измерений нужно определить вид тока, оценить его величину и установить указатель переключателя в соответствующее положение.

Розетка мультиметра с надписью COM является общей для всех видов измерений. Розетки, обозначенные mA и 10А предназначены только для подключения щупа при измерении силы тока. При измеряемом токе менее 200 мA штекер щупа вставляется в розетку mA, а при токе величиной до 10 А в розетку 10А.

Внимание, если производить измерение тока, многократно превышающего 200 мА при нахождении вилки щупа в розетке mA, то мультиметр можно вывести из строя. Если величина измеряемого тока не известна, то измерения нужно начинать, установив предел измерения 10 А

Если ток будет менее 200 мА, то тогда уже переключить прибор в соответствующее положение. Переключение режимов измерения мультиметра допустимо делать только обесточив измеряемую цепь

Если величина измеряемого тока не известна, то измерения нужно начинать, установив предел измерения 10 А. Если ток будет менее 200 мА, то тогда уже переключить прибор в соответствующее положение. Переключение режимов измерения мультиметра допустимо делать только обесточив измеряемую цепь.

Электрические цепи переменного тока

Переменный ток, в отличие от постоянного, с определенной периодичностью меняет направление и величину. Генерируется он путем вращения проволочного витка в магнитном поле или, наоборот, магнитного поля при неподвижном витке.

Наводимая ЭДС зависит от синуса угла, на который повернут ротор генератора. Потому все переменные электрические величины являются синусоидальными. Существует два вида цепей переменного тока – одно- и трехфазные.

Параметры переменного тока:

  1. амплитуда: максимальное отклонение от нуля. Оно достигается при положении плоскости витка перпендикулярно силовым линиям поля. В момент времени, когда плоскость витка и силовые линии становятся параллельными, ЭДС падает до нуля, затем меняет знак;
  2. частота: число полных циклов за секунду (в основном используется ток частотой в 50 Гц);
  3. мгновенное значение: величина параметра в данный момент времени;
  4. действующее значение (см. ниже).

Недостаток переменного тока: при малых частотах опаснее для живых организмов, чем постоянный.

Однофазные

В однофазной цепи генератор имеет одну обмотка для индукции ЭДС и к ней подключен один проводник. Источников тока может быть и несколько, но они должны работать в одной фазе и на одной частоте.

Трехфазные

В статоре генератора 3-фазной цепи имеется 3 обмотки для индукции, сдвинутые друг относительно друга на угол в 120 n градусов, где n — число пар полюсов. Соответственно, наводимые в каждой обмотке ЭДС отличаются по фазе на угол в 120 градусов (электрический угол).

При отдельном подключении каждой обмотки для передачи энергии требуется 6 проводов. Систему называют несвязной и сегодня она не применяется ввиду повышенных затрат материалов.

Экономически более целесообразна связанная система, когда обмотки соединены одним из двух способов:

  1. «звездой». Обмотки одной стороной замкнуты в одной точке. Это дает возможность применить один нулевой провод, общий для всех фаз, то есть система получается 4-проводной. А если токи в фазах равны (симметричная нагрузка), необходимость в использовании нулевого провода отпадает: токи гасят друг друга (их векторная сумма равна нулю). В этом случае применяется 3-проводная система;
  2. «треугольником». Обмотки образуют замкнутый контур: каждая своим концом подключается к началу следующей. В каждой фазе формируется линейное напряжение, равное фазному. Но величина фазного тока окажется в 1,72 раза ниже линейного.

Трехфазная система электроснабжения превосходит однофазную в следующем:

  1. требуется меньше материалов для изготовления силовых кабелей;
  2. для одной установки доступно два напряжения: фазное (фаза – нейтраль) и линейное (фаза – фаза). То есть при изменении схемы подключения нагрузки со «звезды» на «треугольник», получают два уровня мощности;
  3. есть возможность получать вращающееся магнитное поле, чем удешевляется конструкция электродвигателей и других устройств. Для этого в статоре двигателя размещают равноудаленно три обмотки, подключенные к разным фазам;
  4. система уравновешена. К примеру, 3-фазные люминесцентные светильники почти не мерцают, в отличие от 1-фазных. В таком светильнике имеется три лампы или группы ламп, подключенных к разным фазам. Когда светимость одной лампы уменьшается, соседняя разгорается. Происходит взаимокомпенсация.

Благодаря уравновешенности одинаково распределяется нагрузка на генератор и тот служит дольше.
