Клеммник на ДИН рейку

Клеммы или клеммная колодка — электроустановочное изделие для соединения проводов и кабелей. Представляет собой несколько контактов с креплениями для проводов в корпусе из материала-диэлектрика (обычно пластика).

Достоинства

Соединять проводку клеммниками на DIN-рейках – удовольствие дорогое. Однако большинство производителей, монтажников и ремонтников отдает предпочтение именно им. На то имеется ряд причин:

• Быстрый монтаж с минимальным набором инструментов.
• Разводка получается наглядной. Проще найти, какой провод куда должен быть подключен.
• Соединение не нуждается в дополнительной изоляции.
• Ввиду отсутствия оголённых токоведущих частей более безопасный ремонт.

Существует огромное количество связанных с выбором и монтажом клеммных колодок нюансов. Однако, если подбор оборудования и его монтаж производят грамотный специалист, то его долговечная и бесперебойная работа гарантирована.

Характеристики Wago

Клеммники Ваго применяются как в бытовой электропроводке, так и в промышленных аппаратах и профессиональной технике от https://primeclean.ru/. Это объясняет широкий перечень их технических характеристик.

Проводящая часть соединителя изготовлена из меди. Этот материал хорошо проводит электричество без существенных потерь на тепло. Медь покрывается тонким слоем мягкого оловянно-свинцового припоя. Его задача — максимально улучшить электрический контакт с проводкой.

Габариты клеммников ваго

Изоляция клеммника выполнена из устойчивого к перегреву материала. Он кратковременно выдерживает температуру до 200 °C. Это свойство необходимо с точки зрения требований пожарной безопасности.

Винтовые перемычки

После сборки и фиксации клеммника, перед непосредственным подключением проводов, бывает необходимо объединить несколько клемм в одно целое.

Например, вам необходимо много отходящих проводов подключить к одной цепи или фазе. Не нужно в этом деле использовать самодельные кусочки проволоки, типа шунтов.

Для этого применяются винтовые перемычки. Они могут содержать в себе разное количество цепей объединяющих от 2-х до 10-ти полюсов. Заказывать лучше сразу под десять.

Потом в процессе работы отрежете нужное количество ножницами по металлу. Только предварительно скрутите соседние винтики. Если будете резать в сборе, перемычка погнется.

Объединение происходит очень быстро. Просто опускаете в специальный канал посередине клеммы (там где пустое место) перемычку, и после затяжки винтов все прекрасно держится.

Выпускаются как изолированные, так и не изолированные перемычки.

Если вы шунтируете в ряд несколько клемм, и при этом у вас на клеммнике собраны провода разных цепей и фаз, клеммы в середине колодки лучше всего отделять друг от друга.

Для этого понадобится рассмотренный выше торцевой изолятор. Только монтируется он не с самого края, а внутри всей сборки.

На силовых моделях применяют специальные разделители цепей SCFD. Отличаются они от заглушек большей шириной.

То, какие торцевые фиксаторы, изоляторы, перемычки подходят для той или иной модели, в большей степени определяется сечением проводов на которое рассчитаны клеммы.

Если вы к клемме на 2,5мм2 заказали перемычку на 4мм2, она у вас не подойдет ни по шагу, ни по размеру.

Обратите внимание, что на некоторых токовых клеммниках из-за наличия внутри специального размыкателя, установить стандартные перемычки уже не получится. Придется воспользоваться другими видами, наподобие гребенчатой шинки, которая многим знакома по модульным автоматам

Придется воспользоваться другими видами, наподобие гребенчатой шинки, которая многим знакома по модульным автоматам.

Однако есть варианты токовых клемм и под внутренние шунты, но уже немного другой формы.

Самое главное что нужно помнить про такие перемычки – они рассчитаны на определенный ток, равный току самой клеммы.

Поэтому при сборке нескольких клемм вместе, следите чтобы суммарный ток, проходящий через этот шунт, не превышал его номинального значения!

Устройство и принцип работы колодки

В базовой комплектации клеммный зажим состоит из двух частей:

1. Механизм зажима провода. Выполнен из луженой электротехнической меди. Задача зажимного механизма — зафиксировать жилу кабеля и поддерживать надежный электрический контакт между проводами.
2. Изоляционный корпус. Изготовлен из негорючего полиамида. Защищает людей и окружающие и элементы проводки от контакта с находящимся под напряжением зажимным механизмом.

Устройство клеммы Wago

Дополнительно клеммники Wago могут оснащаться табличками для маркировки, встроенными диодами и защитными пломбировочными крышками.

Принцип работы состоит в зажиме провода пружиной. У некоторых моделей соединителей для этого имеется специальный рычаг (часто оранжевого цвета). Он нужен, чтобы открыть механизм и дать проводу попасть в область зажима. У других же достаточно просто вставить кабель с наконечником в пружинный механизм, и он раскроется самостоятельно.

Обратите внимание. Существуют заземляющие клеммники Ваго

Провода, которые к ним подключаются, электрически соединены с крепежом под DIN рейку. Такие колодки применяются строго только для заземления. Их легко отличить по жёлто-зелёному окрасу корпуса и металлическим защёлкам. Если подключить к такому клеммнику фазный провод, то возникнет короткое замыкание на землю и риск.

Клемма заземления WAGO

Фиксатор или стопор клемм

После установки клеммы на рейку ее обязательно нужно зафиксировать на своем месте. В противном случае при затяжке винтов, клеммы будут разъезжаться во все стороны.

В этом деле вам потребуется концевой стопор, держатель или фиксатор, смотря кто как его называет. Таких торцевых фиксаторов на одну сборку нужно минимум 2 шт.

Если клеммников в щите на одной линейке много, такие стопоры можно использовать в качестве разделителей. Чем труднее защелкивается такой фиксатор, тем надежнее он выполняет свою функцию.

Для того, чтобы снять концевой стопор или саму клемму и не повредить ее при этом, аккуратно вставляете в верхнюю часть отвертку, приподнимаете изделие и вытаскиваете его без излома отдельных пластмассовых частей.

Торцевые фиксаторы даже одной фирмы могут выпускаться различных видов:

самозащелкивающиеся

под отвертку (BAM от ABB)

Виды клеммников

Из чего состоит обычный клеммник? Если вы думаете, что для его комплектации достаточно самых простых проходных клемм, то вы глубоко заблуждаетесь.

На сегодняшний день массовое распространение получили два вида клеммников:

винтовые

пружинные

В статье будут подробно рассмотрены именно те, что под винт. Они более универсальные и ими можно зажимать что угодно – одножильные и многожильные провода, провода запрессованные под наконечник.

В своем обозначении они имеют две цифры.

первая цифра указывает на максимально возможное сечение проводника для подключения

вторая — ширину колодки в миллиметрах

Один стандартный din модуль в щите занимает 17,5мм. На него как раз вмещается один автомат. В то же время на этот самый модуль спокойно влезет три клеммы МА 2,5/5 или другие подобные модели.

Ток на который рассчитана клемма прописывается на корпусе.

Даже привычные всем проходные клеммы могут быть различных видов:

во-первых, под провода разного сечения 2,5-4-6-10мм2 и т.д.

Попадаются силовые модели вплоть до 240-270мм2.

с рубильником (ножевым размыкателем)

Легким движением отвертки цепь можно разомкнуть без откручивания винтовых зажимов.

Это бывает удобно, когда в процессе эксплуатации требуется изменение электрической схемы с отключением каких-либо цепей. Либо вам оперативно нужно найти поврежденный кабель.

Откидываете поочередно все цепи и вызваниваете провода.

с диодами

с предохранителями

Применяются для защиты слаботочных сетей линий управления, контроля и измерений с малыми токами.

двухрядными

двух, трех, четырехпроводными

С одной клеммы и одного посадочного места в щитке можно сразу подключить два контакта на кнопке или подать через нее и фазу и ноль.

Однако есть здесь один существенный минус. Большинство таких изделий имеют довольно приличную высоту. И если вы задумали с ее помощью сэкономить место у себя в щитке, то аккуратно спрятать ее под пластиковую крышку не получится.

Она будет выпирать почти на уровне с автоматом. С этим придется мириться. Либо искать варианты подороже.

токовыми

Токовые клеммы внутри имеют специальный элемент, с помощью которого, не отсоединяя провода также можно сделать разрыв цепи.

Некоторые модели снабжены тестовыми разъемами, в которые втыкаются стандартные штекеры от приборов.

Таким образом, опять же не откручивая жилы, можно проводить все необходимые измерения и испытания. А еще через них легко закорачивать токовые цепи для оперативной замены амперметра или счетчика, не выводя при этом линию отходящего фидера в ремонт.

В советское время монтажники для этого использовали обыкновенные крокодильчики. Зацепляешься ими за оголенные части и вперед.

Однако такой контакт мог отцепиться самопроизвольно в самый неподходящий момент. Сейчас все более продумано, аккуратнее и безопаснее.

Одно перечисление всех вариаций и видов клеммников может занять не одну страницу. Поэтому более подробно остановимся на самых важных моментах, самых ходовых моделей, с которыми наиболее часто приходится иметь дело электрику в своей ежедневной работе.

Типы зажимов разъемных клемм

Разъемные клеммы бывают 2 видов: с винтовым и пружинным (безвинтовым) зажимом. Винтовые в свою очередь делятся на несколько типов:

	Лепестковый зажим В лепестковом зажиме винт прижимает токопроводящую пластику к проводу. Провод зажимается между пластикой и контактной частью.
	Лифтовый зажим В лифтовом зажиме провод прижимается к контактной пластике за счет зажимной клети. Положение зажимной клети регулируется винтом, такой тип зажима обеспечивает дополнительную защиту от вырывания.
	TОР-зажим В TОР-зажиме  провод фиксируется к контактной части при помощи рычажка. Положение рычажка также регулируется при помощи винта. Такой тип зажима обеспечивает защиту от вырывания и вибрации, и является более герметичным соединением, по сравнению с другими типами зажимов.
	Плоско-пружинный зажим  проводник зажимается плоской пружинкой к контактной части. Для отсоединения проводника нужно нажать на специальный рычажок, который отожмет пружину.

Советы по использованию клеммников

При использовании соединителей Ваго желательно руководствоваться некоторыми несложными принципами. Они отчасти не совпадает с рекомендациями производителя. Однако практика показывает, что этих правил все же стоит придерживаться. Советы по использованию клеммников Ваго:

1. Лучше всего данное соединение пригодно для сетей освещения с током не более 5 А.
2. При работе на мощности свыше 1 кВт важную роль играет чистота поверхности проводки.
3. При токах свыше 10–15 А лучше избегать применения клеммников Ваго. А если все же приходиться использовать, то как можно чаще следить за их состоянием.
4. Не стоит допускать контакт соединителей Ваго с легковоспламеняющимися материалами.

Соединение проводов в распредкоробке с помощью клеммников

Важно! После подключения кабеля его контакт с колодкой проверяется на надёжность. Для этого необходимо с небольшим усилием попробовать выдернуть токопроводящую жилу из зажима

Она должна оставаться на месте.

Назначение клеммных колодок от Wago

Основное назначение клеммников Ваго — это упрощение электромонтажа. Для обычного соединения проводов необходимо сделать скрутку, опрессовку или спайку. Это отнимает драгоценное время и силы. Применение же соединителей Ваго позволяет подключать провода за считанные секунды.

Соединение проводов с помощью зажимов Wago

Отсюда вытекают и второстепенные задачи, выполнения которых позволяет добиться использование клеммников:

• увеличение темпа разводки проводки;
• экономия изоляционных материалов;
• большая наглядность электропроводки для ремонтного персонала;
• возможность оперативных переключений в схеме;
• быстрая замена поврежденных электрических установок.

Буквенная маркировка клемм

На лицевой панели клеммник на DIN-рейку часто имеет плоские поверхности для маркировки. На них можно приклеить небольшие бумажные таблички, наклейки или специально выпускаемые для этих целей бирки. В крайнем случае, допустимо аккуратно написать обозначения перманентным маркером от руки. Данная информация будет указывать на порядковый номер кабеля или его назначение (фаза, нуль, заземление). Она играет роль адресов, показывающих что и куда должно подключаться.

Важно! Маркировка принципиально важна, даже в тех случаях, если электрощиток или устройство, казалось бы, совсем простое. Без буквенно-цифровых обозначений даже у опытного мастера уйдёт огромное количество времени на то, чтобы разобраться, что как работает и куда подключается

Wago и алюминиевые провода

В электротехнике существует фундаментальное правило: нельзя соединять медные провода с алюминиевыми. Такой контакт образует гальваническую пару. В результате скрутка греется, окисляется и со временем перегорает. В некоторых случаях соединение этих металлов даже способно вызвать пожар.

Специалисты из Ваго позаботились и об этой проблеме. Среди их продукции имеются клеммники, предназначенные для соединения проводов из меди и алюминия. Секрет изделия кроется в специальной токопроводящей пасте. Она нанесена на зажимы клеммника. Такая паста улучшает электрический контакт и предотвращает нагрев и окисление проводников.

Соединение алюминиевого и медного провода с помощью клеммы

Цвет клеммы

Обычно цвет проходной клеммы нейтральный – серый.

Однако можно встретить и модели синей и желто-зеленой расцветки. Синие применяются для подключения нулевых рабочих проводов. Желто-зеленые — для защитных заземляющих проводников.

Желто-зеленая клемма имеет отдельный каталожный номер и особое устройство.

Дело тут не только в расцветке. Ее зажим автоматически подключает к дин рейке ту цепь, которую вы сажаете под винты.

Для этого после монтажа, нужно подтянуть центральный болтик. Тем самым снизу механизм крепежа распирается и зацепляется своими металлическими частями за ободки рейки. Это обеспечивает достаточно надежный контакт.

Поэтому будьте внимательны, такими клеммами нельзя подключать фазные провода, иначе вся din рейка у вас окажется под напряжением.

Есть конечно и другие разноцветные модели – желтые, оранжевые, бежевые и т.п.

Но они не несут какой-то функциональной особенности, а выпускаются для удобства сборки и комплектации электрощита.

Вы получаете наглядное расключение фаз, тех или иных силовых цепей или цепей управления.

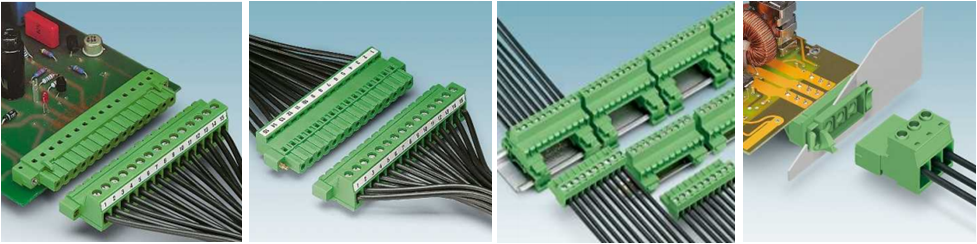

Разъемные клеммники для печатного монтажа

Разъемные клеммники для печатного монтажа — это самая обширная категория клемм PCB, и включает более 4000 различных моделей и модификаций. Главное отличие от стандартных винтовых зажимов – разъемные клеммники состоят из 2 и более частей, объединенных в общую систему. тип соединения может быть любой, например:

• кабель-плата,
• кабель-кабель,
• межаплатные соединения (плата-плата),
• кабель-панель.

Для подключения проводников в таких клеммах используется как винтовой, так и безвинтовой (пружинный) зажим. Разъемные клеммы используются в приборах с быстросъёмными модулями для простоты обслуживания и ремонта. Варианты с пружинным зажимом также применяют в вибронагруженных приборах.

Рассмотрим ключевые особенности разъемных клемм на примере Wanjie Electronic,  Phoenix Contact и других крупных производителей терминальных блоков.

Как правильно выбрать и заказать

Подводя итог всему вышеизложенному стоит обратить внимание, что для каждого вида и производителя клемм, существуют строго свои комплектующие – торцевые изоляторы, заглушки. И не смотря на всю внешнюю схожесть, запчасти от Phoenix Contact (Феникс Контакт) или Klemsan, зачастую не подойдут к ABB, и наоборот

Про клеммники ИЭК ЗВИ, ЗНИ даже и упоминать не стоит.

Поэтому при сборке больших электрощитовых, старайтесь использовать продукцию одного производителя. А при заказе этих запчастей, всегда ориентируйтесь не на схожие названия, а только на артикулы и номенклатурные номера.

Именно в этом случае вам доставят то, что необходимо, а не что-нибудь похожее, но совершенно не подходящее по размерам или креплениям.

Каталог клемм ABB — скачать.

Каталог клемм Klemsan — скачать.

Каталог клемм Феникс контакт — скачать.

Основные технические параметры

Материал корпуса

Современные разъемные клеммы выпускаются в 2 возможных исполнениях: огнеупорный пластик полиамид PA6 или PA66 модификации UL94V-0. Также используется высокотемпературный LCP пластик (жидкокристаллический полимер). Последний применяется при таком способе монтажа клемм, как пайка в печах.

Материал зажимной клети

Как и в винтовых, в разъемных клеммниках используются различные металлические сплавы: никелированная бронза, фосфористая бронза, нержавеющая сталь. Основные требования: хорошая проводимость и устойчивость к коррозийным и электрическим нагрузкам, термостойкость.

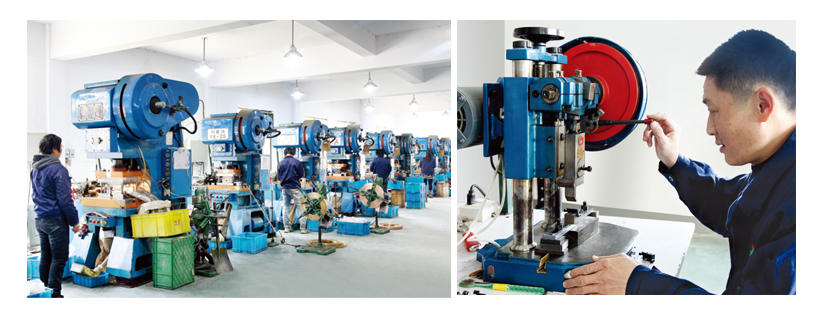

Процесс опрессовки клеммных блоков на заводе Wanjie Electronic

Материал контактов (штыревой части):

В подавляющем большинстве случаев применяется никелированная латунь или фосфористая бронза. Использование подобных материалов обеспечивает защиту от коррозии и масел.

Электротехнические характеристики

Количество контактов

определяет возможное количество проводников для подключения. Обычно используются клеммники с 2-24 контактами. Хотя максимальная длинна колодки и кол-во контактов определяется техническими условиями заказчика и возможностями производителя. Так, существуют модели, рассчитанные на 72 проводника.

Сечение провода

определяет максимально и минимальное сечение проводника, подключаемого к клемме. Интервал варьируется в зависимости от производителя, стандартный диапазон: от 0,08 до 2,5 мм2.

Шаг контактов

определяет расстояние между контактами на клемме. Обычный диапазон: от 2.5 до 10,16 мм.

Тип подключения кабель-плата, кабель-кабель, на дин-рейку, кабель- панель

Напряжение/сила тока

определяют соответствующие параметры для различных моделей клемм. В зависимости от специфики использования клемм, технические требования к току могут принимать кардинально разные значения. Но ассоциацией UL установлен минимальный порог в 250V и 12А.

Выдерживаемая температура

определяет диапазон, в пределах которого гарантируется стабильная работа клеммника. Данный параметр зависит от материала корпуса и материала контактов. Клеммники, выполненные из LCP (жидкокристаллический полимера) выдерживают более высокую температуру –  до краткосрочного скачка до +250С

Вступление

DIN-рейки получили широкое распространение в электромонтаже распределительных щитов и шкафов всех типов. Популярность ДИН-рейки обусловлена простотой и удобством установки на неё электрических модульных устройств различного назначения.

Подробно о дин-рейках можно почитать тут, здесь напомню, что наиболее применяемы, дин-рейки U-типа. Иногда их называют дин-рейки омега-типа, а в стандарте РФ ГОСТ Р МЭК 60715-2003 она маркируетcя, как рейка ТН-35.

Говоря об удобстве монтажа модульных устройств, к которым относятся автоматы защиты, УЗО, реле, нельзя упустить, что на дин-рейку удобно монтировать специальные клеммные колодки. Особо важны клеммные колодки на DIN-рейки для щитов САУ (систем автоматического управления). В этих щитах большое количество контактных соединений и актуально быстрое подключение измерительной аппаратуры.

Типы клеммников для ДИН-рейки

Выделим два типа стандартных клеммников для ДИН-рейки.

• Клеммные колодки с винтовыми зажимами. Контакт в таких колодках обеспечивается винтом затягивающим контакты колодки;
• Клеммные колодки с пружинными зажимами. Контакт в таких колодках обеспечивается пружиной постоянно поджимающей контакты колодки.

Виды клеммных колодок для DIN-рейки

Различаются клеммные колодки по числу уровней. Увеличение уровней колодки позволяет увеличить количество подключений без увеличения габаритов колодки.

• В одноуровневых колодках соединение происходит на «одном этаже» колодки, сами колодки не высокие.
• Двухуровневая колодка позволяет сделать тройное разделение цепи.
• Есть в продаже и трехуровневые колодки.

Также различаются колодки по количеству подключаемых проводов, а именно:

• Однопроводные;
• Двухпроводные;
• Четырехпроводные.

Говоря о клеммах на дин-рейки, стоит обратить внимание на их скрытые возможности. Некоторые марки колодок, в частности пружинные колодки Wago и винтовые DEGSON  можно соединять в группы по 2-6 колодок, при помощи специальных гребенок

В пустые гнезда колодок можно вставлять щупы для проведения измерений.

Как выбрать клеммные колодки

Основное место установки клеммных колодок на дин-рейки это электрические щиты. Вам знакомо, как простые клеммные планки при помощи специальных креплений устанавливаются на дин-рейку.

Клеммные колодки выбираются по расчетам электрической цепи и сечениям соединяемых проводов. Нужно учитывать, что в характеристиках колодок указывается не точное сечение провода, а диапазон соединений. Например, от 0,4 до 2,5 мм2.

Клеммные колодки для заземления

Производители колодок, например DEGSON, выпускают специальные клеммники для контактов заземления. Контакты таких колодок физически соединяются с дин-рейкой винтом, что сразу обеспечивает контакт с  заземлением щита через рейку. Это уменьшает количество проводов в щите, что уже не плохо.

Монтаж колодок и соединение проводов

Устанавливаются колодки на установленные дин-рейки, нажатием. Колодка приставляется к рейке местом крепления и защелкивается. По ДИН-рейке колодка двигается почти свободно. Есть колодки с механизмом защелкивания, как у автоматов защиты.

Для соединения проводов в колодке, с конца провода снимется изоляция на 10-12 мм. Винт колодки, если она винтовая, обычно откручен. Защищенный конец провода вставляется в колодку, винт прочно затягивается. В пружинных колодках чтобы вставить провод в гнездо, нужно оттянуть зажим, вставить провод в контактное гнездо и отпустить зажим. Вместо зажима может использоваться поворотный рычаг.

Производители клеммных колодок для ДИН-рейки

• DEGSON (Degson Electronics Co., Ltd.) компания 1990 года с центральными офисами в КНР и Германии.
• WAGO (WAGO Kontakttechnik GmbH & Co. Германия) в России с 2007 года работает дочерняя компания: ООО «ВАГО Контакт Рус».

Как выбрать клеммник

Не нужно отдавать предпочтение самым дешёвым производителям. Разработчики электротоваров средней и высокой ценовых категорий следят за своей репутацией, соответственно, за качеством продукции

Из технических параметров колодки важно заострить внимание на следующих:

1. максимальное рабочее напряжение;
2. длительный максимальный ток;
3. сечение подключаемого провода (мм квадратные);
4. количество зажимов;
5. рабочая температура и условия окружающей среды;
6. назначение (токоведущие, заземляющие).

Клеммные колодки для заземления

В отдельную группу относятся клеммные колодки заземления. Их можно отличить по характерному жёлто-зелёному цвету корпуса и металлическим защёлкам для крепления на DIN-рейку. В таких клеммниках прижимные механизмы (те, что удерживают провод) электрически соединены с DIN-рейкой и токопроводящим корпусом щитка. Данная модификация используется исключительно при монтаже защитного заземления.

Клеммная колодка для заземления

Виды клеммников под DIN-рейку

По принципу фиксации провода зажимы в клеммных колодках на дин рейку бывают винтовыми и пружинными. В первом случае токоведущая жила удерживается с помощью болтика. При монтаже его затягивают обыкновенной отвёрткой. Во втором – провод удерживается пружиной. Такое соединение так же требует осмотра и контроля, но не нуждается в протяжке.

Важно! Со временем крепления ослабляются. Поэтому несколько раз в год необходимо проверять их надёжность

При необходимости – затягивать. В противном случае из-за плохого контакта возникает риск пожара.

Наиболее распространена проходная клеммная колодка. Провода в ней подключаются параллельно. Выделяют 2 дополнительных вида таких клеммников: двухуровневый и трёхуровневый. Они имеют схожее строение и отличаются только количеством рядов (полок) для подключения. С точки зрения количества монтажных отверстий, клеммник может быть одно,- или двухпроводной.  Модели на 3 или 4 линии также встречаются, но гораздо реже.

Двухуровневый клеммник

Монтаж колодок и соединение проводов

Устанавливаются колодки на установленные дин-рейки, нажатием. Колодка приставляется к рейке местом крепления и защелкивается. По ДИН-рейке колодка двигается почти свободно. Есть колодки с механизмом защелкивания, как у автоматов защиты.

Для соединения проводов в колодке, с конца провода снимется изоляция на 10-12 мм. Винт колодки, если она винтовая, обычно откручен. Защищенный конец провода вставляется в колодку, винт прочно затягивается. В пружинных колодках чтобы вставить провод в гнездо, нужно оттянуть зажим, вставить провод в контактное гнездо и отпустить зажим. Вместо зажима может использоваться поворотный рычаг.

Конструктивные особенности

Существует несколько типов клемм. Их различают преимущественно по конструкции зажима и по способу подключения проводника, которых также насчитывается несколько.

Типы клеммных зажимов:

• винтовые;
• пружинные;
• зажимная клеть колодки;
• торцевой контакт колодки;
• ножевой контакт;
• концевой зажим.

На фото ниже наглядно предоставлен каждый вариант исполнения:

Помимо этого клеммы различают по типу подключения проводника: одножильный, многожильный или гибкий. Подробно изучить основные разновидности клеммных колодок, применяемых в электромонтаже, а также узнать о том, как ими пользоваться, вы можете в этом видео:

Как пользоваться клеммами для проводки

Как вы видите, клеммники довольно многофункциональные. Вы можете сами подобрать оптимальный тип колодок для соединения проводов. Они прекрасно все чаще используются в монтаже электропроводки.
