Плинтус с кабель каналом

Назначение кабель-канала

По своей сути, кабель-каналы плинтусного типа являются своеобразными молдингами, выполняющими сразу несколько функций.

Дополнительная информация. В строительной практике термин молдинг (от англ. molding – литье, формование, литая деталь) применяется для обозначения накладных выпуклых планок, используемых для декорирования стен, потолка, каминов, дверей и т.п.

Плинтусные молдинги с кабель-каналами предназначены для:

• скрытия щели между стеной и полом либо стеной и потолком;
• выполнения функции электротехнического короба под укладку проводов и кабельных линий;
• скрытия проводов, уложенных в коробе внутри плинтуса;
• защиты проводов от возможных механических повреждений, попаданий открытой влаги, пыли и других загрязнений (например, на кухне или производстве);
• маскировки проложенной кабельной линии путем обустройства декоративной напольной окантовки с розетками и разъемами.

Напольная окантовка из плинтусных кабель-каналов

Как укладывать электротехнический плинтус

Перед началом работ следует рассчитать необходимую длину проводов. Их лучше приобретать с запасом в 10-20 %. Затем подбирается тип и длина самого плинтуса

При этом стоит уделить внимание тому, сколько и каких по сечению проводников будет в него уложено

Одновременно важно учесть цвет, дизайн

Подготовка рабочего места

Перед установкой нового электротехнического плинтуса необходимо разобрать старый. Для этого подходят грубые инструменты, такие как монтировка или мощная отвертка. Рабочее место очищается от остатков мусора, пыли и грязи. При необходимости замазываются шпаклевкой дефекты в углу между полом и стеной.

Далее новый канал прикладывается к месту установки. Удобнее это выполнять вдвоем. На стене шилом или карандашом ставятся метки для крепежных отверстий. Их необходимо делать перфоратором в ударном режиме.

Демонтаж старого плинтуса

Монтаж кабельного канала

Плинтус с каналом под проводку легко может установить даже человек без опыта. Следует учесть несколько важных моментов:

1. Для определения необходимой длины нужно вычислить периметр комнаты. От полученного значения нужно отнять ширину дверного проема, ведь в нем уголковый лоток прокладываться не будет.
2. Крепление лучше выполнять на дюбель гвозди или саморезы, так как клей слишком требователен к материалам, которые он скрепляет.
3. Уголки и различные переходники. Если забыть установить хоть один, то конструкцию придется разбирать и монтировать заново.

Установка съемной крышки

Крышка устанавливается на защелки. Такой способ удобен и не требует сторонних инструментов. Об удачном закрытии крышки можно судить по характерному щелчку

Важно следить, чтобы не оставалось зазоров. Поэтому после защелкивания крышки правильность ее положения проверяется визуально или на ощупь

Пластиковый плинтус с защелкивающейся крышкой

Плинтус с отдельной лицевой частью

К данному виду относятся изделия из МДФ. Крепежная планка устанавливается строго параллельно полу. За точностью измерений лучше следить с помощью уровня. А можно прибегнуть к лайфхаку. Отрезать от лицевой части два небольших фрагмента и использовать их как шаблоны (образцы, эталоны) при установке крепежной планки.

Как завести и вывести проводку

Для вывода кабеля из плинтуса можно воспользоваться одним из трех способов:

1. Аккуратно прорезать паз в необходимом месте. Способ требует навыка и опасен для исполнения, ведь лезвие ножа может легко соскочить по пальцам.
2. Просверлить отверстие. Получится аккуратно. Но реализуемо, только если под рукой окажется тонкое сверло нужного диаметра.
3. В месте отвода провода немного нагреть пластик зажигалкой и аккуратно продавить канавку под провод. К такому способу стоит прибегать только со знанием дела и некоторым опытом. Однако конечный результат получается наиболее эстетичным.

Протяжка кабеля в плинтусе

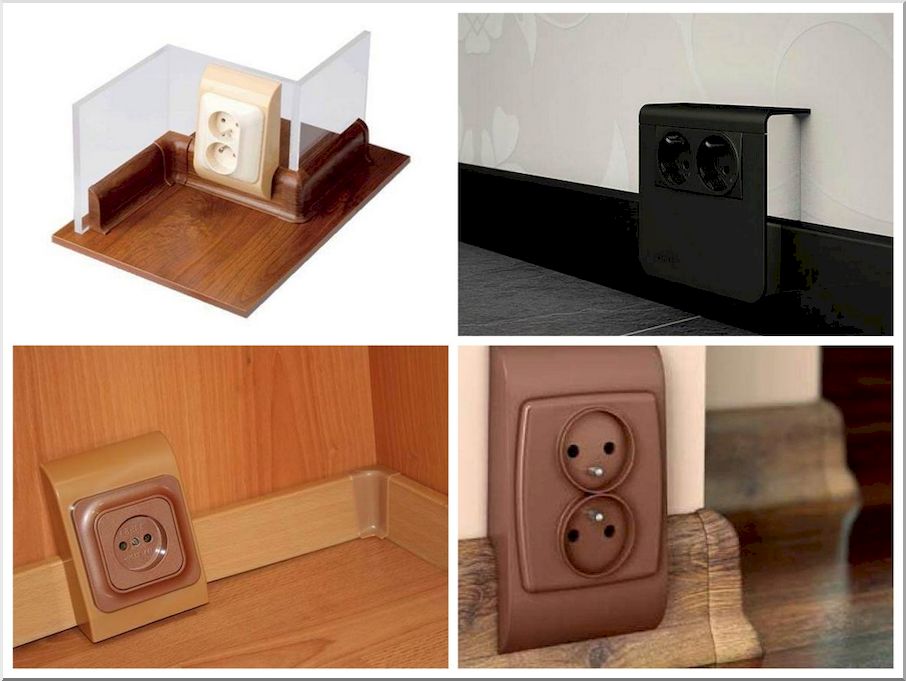

Монтаж розеток

Дорогие производители нередко выпускают розетки, подходящие по габаритам именно под их электротехнические плинтуса. В таком случае установка наиболее простая. Не нужно ничего резать и подгонять по форме. В продаже имеются и розетки универсального типа. Для них уже придется срезать часть плинтуса и проводить более сложные работы. По деньгам второй вариант обойдется дешевле.

Коробка для розетки на плинтус

Как быть с углами?

Работа с наружными углами

Если стена имеет внутренние углы, необходима стыковка с продольными плинтусами с помощью специальных элементов. Планка прикладывается к примыкающей стене и стыкуется с упорной планкой внутреннего угла. Одну сторону «внутреннего угла» нужно вставить в торец плинтуса, а другую прижать плинтусом с другой стены.

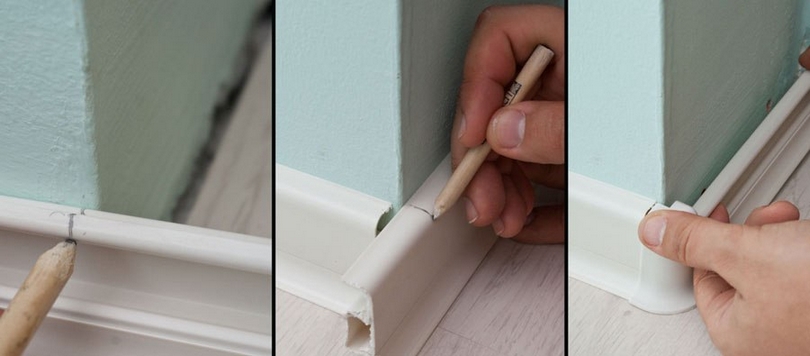

Если требуется переход к внешней части от внутреннего угла, то:

1. На лицевой стороне наружного и внутреннего соединения отмечается положение внутреннего упора.
2. Оба элемента прикладываются друг к другу, и определяется приблизительное расстояние между меткой.
3. По намеченным размерам отрезается часть планки с кабель-каналом, прибавив по 2-3 мм с обеих сторон на возможные зазоры. Это будет каркас, на котором будут закреплены другие части.
4. После этого на отрезанную часть устанавливаются внутренний и наружный элементы.

Бывают также ситуации, когда нужно соединить наружные углы. Для этого оба плинтуса подрезаются, чтобы до торцевого соединения не хватало 3 мм. Затем к стене крепится прилегающая планка так, как было описано выше. Далее в канал укладывается кабель, фиксируется, и прикладывается декоративная деталь. Угловое соединение вставляется в одну сторону плинтуса, а другая вводится в паз. После этого планка защелкивается по всей длине.

При монтаже угловых соединений главное – это правильно рассчитать не только количество планок, но и соединительных элементов. Оставляйте комментарии: делитесь мнением о статье, добавляйте замечания, расскажите о своем опыте!

Материалы По Теме:

Все о высоких напольных плинтусах – виды, выбор материалов и советы по монтажу

Способы монтажа

Монтаж плинтуса начинается с внутреннего или внешнего угла (при совпадении размеров возможна установка от двери). Первыми монтируются прямые длинные куски, потом, после тщательных замеров, остатки разрезаются на отрезки, монтируемые в нишах, вокруг колонн или на участках доводки. При всех способах плинтус разрезается под прямым углом (в этом плане пластиковые материалы легче деревянных в обработке, примыкаемых под углом в 45 °).

Нужно обратить внимание на отсутствие запаса на участках соединения прямых отрезков муфтами (чем ровнее, аккуратнее будут края, тем лучше) и заложение обязательных 3-5 мм под стыковочные элементы для соединения в углу. Способы монтажа пластикового напольного плинтуса

Способы монтажа пластикового напольного плинтуса

При этом сам монтаж выполняется одним из следующих способов:

• С посадкой на клей.
• Фиксация на скобы.
• Прикручиванием к стене саморезами.

Технические параметры

Существует несколько способов производства изделий. В зависимости от технологического процесса получают такие виды плинтусов:

1. Полужёсткие. При изготовлении материал подвергается воздействию повышенного давления, вследствие чего меняется его молекулярная структура. Укрепляются продольные связи в полимере, а итоговое изделие получает необходимый показатель гибкости. Такие модели при монтаже огибают возможные неровности поверхности и не образуют щелей.
2. Жёсткие. Наиболее распространённый элемент отделки. Его монтаж производится на прямолинейных участках, а угловые соединения выполняются с помощью специальных элементов.
3. Вспененные. Самые лёгкие конструкции, обладающие невысокими показателями теплопроводности. Благодаря этому их часто используют в качестве дополнительной теплоизоляции.

Расчет необходимого количества реек плинтуса

Напольный плинтус обычно выпускается длиной 2,5 м. Перед началом установки плинтуса необходимо выполнить расчет необходимого количества реек. Расчет выполняется по формуле, как и для потолочного плинтуса. Нужно периметр помещения разделить на длину одной рейки. В этом Вам поможет специализированный онлайн калькулятор.

Онлайн калькулятор для расчета требуемого количества реек плинтуса
Длина помещения, м:
Ширина помещения, м:
Длина рейки, м:

Чтобы исключить дополнительные стыки, следует купить на одну рейку больше, так как кроме внешнего вида появятся дополнительные затраты на стыковочные элементы, цена за пяток которых может доходить до стоимости одной рейки.

Разновидности материала

Существует несколько основных разновидностей этого изделия, каждый из которых имеет свои особенности:

1. Плинтус ПВХ с кабель-каналом по праву считается самым популярным из всех, благодаря множеству преимуществ и ценовой доступности.
2. Деревянные напольные элементы. Этот вариант не столь распространен, ведь его стоимость довольно высока.
3. МДФ-изделия не так востребованы, как пластиковый плинтус, но имеют ряд положительных параметров. Например, они отлично гармонируют с ламинатом и массивом.
4. Алюминиевые детали для обрамления стыка между полом и потолком подходят не каждому интерьеру, но перспективы у такого материала огромные.

Практически все виды напольных плинтусов имеют модели, оборудованные кабель-каналами, но самыми емкими заслужено считаются изделия из ПВХ

Таким образом, существует возможность выбора наиболее подходящего решения.

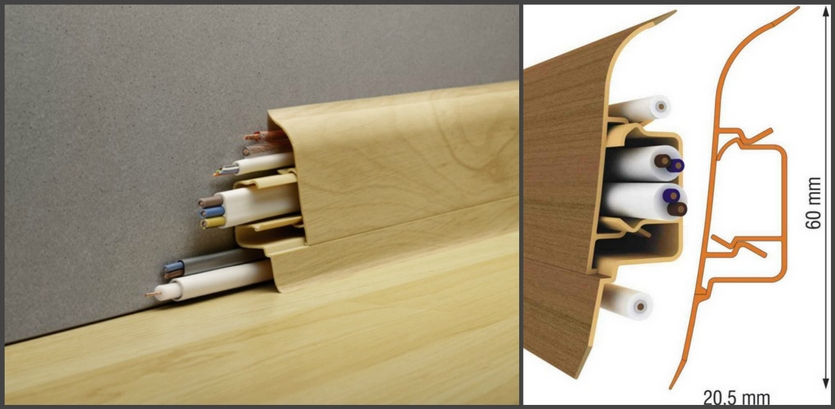

В зависимости от местоположения кабель-канала выделяют две группы плинтусов:

• Расположение канала по центру. Это самый часто встречающийся тип. Он позволяет размещать в пустом пространстве небольшое количество проводов, при этом нет необходимости снимать всю панель, достаточно отделить заглушку.
• Канал располагается за съемной панелью. Подходит для укладки довольно толстых кабелей. Недостаток в том, что приходится рассоединять всю конструкцию.

По сравнению с напольными плинтусами, потолочные галтели с кабель-каналом менее емкие и более проблемные в монтаже и ремонте

Преимущества вариантов из ПВХ

Несомненно, изделия из ПВХ имеют больше всего преимуществ по сравнению с другими разновидностями:

1. Пластиковый плинтус в большинстве случаев имеет расположенный по центру канал, что дает возможность скрыть проводку даже новичку без особых для этого навыков. Монтаж также не потребует опыта.
2. Многие изделия обладают гибкостью и прорезиненными накладками на краях, что позволяет полностью скрывать небольшие неровности и дефекты.
3. Богатый декоративный выбор, который значительно превосходит алюминиевый или деревянный вариант.
4. Неприхотливость в эксплуатации: не впитывает грязь и легко моется.
5. Существуют размеры для разных ситуаций.
6. Низкая цена. Несомненно, именно это преимущество делает такой плинтус для пола доступным для большинства покупателей.

Пластиковая напольная окантовка под проводку имеет только один относительный минус – при монтаже необходимо уделять особое внимание защите от влаги

Технология крепления плинтуса на жидкие гвозди

Монтаж плинтуса на жидкие гвозди довольно прост – это один из самых легких  методов установки данного типа изделий. Достаточно лишь выровнять стены, и можно приступать к работе. Лучше всего этот метод монтажа подходит для стен из гипсокартона. Монтаж плинтуса ведется, начиная с одного угла. Жидкие гвозди капельно наносятся на стену на расстоянии около 3-5 см друг от друга. Желательно, чтобы шаг был одинаковый. Далее плинтус просто приживается к стенам. Также клей можно наносить и на само изделие. Плинтус прижимается к стене очень плотно и выдерживается прижатым около 60 секунд.

Установка плинтуса МДФ (белая эмаль) на жидкие гвозди

Установка плинтуса – работа, которая под силу даже новичку в сфере ремонтов и строительства. Главное – разобраться с принципами работы с этими изделиями, и проблем не возникнет

И еще важно выбирать качественный материал – как крепежный, так и основной

Преимущества пластикового обрамления

Центральное расположение кабель-канала

Пластиковые плинтуса с кабель-каналом могут быть:

1. С центральным каналом для прокладки проводов;
2. С размещением канала в верхней части, которая может сниматься.

Плинтус, со съемной верхней частью и кабель-каналом

Выбирая пластиковый плинтус с кабель-каналом, получаешь надежную прокладку коммуникаций и приятный внешний вид. Помимо этого, у пластикового плинтуса огромное количество плюсов:

Возможность скрыть электропроводку;
Простота установки. Нет особых требований к типу напольного покрытия, не требуются специальные навыки;
Легкий демонтаж. При необходимости новый кабель легко прокладывается и фиксируется. При этом элементы не теряют своих качеств;
Гибкость

Это качество особенно важно для обладателей неровного пола. А присутствие резиновой прокладки, которая обеспечивает плотное прилегание к полу, делает такой плинтус незаменимым;
Широкая цветовая линейка, благодаря которой можно подобрать планки к абсолютно любому интерьеру;
Практичность и неприхотливость

Легко моется с применением чистящих средств;
Стойкость к прямым солнечным лучам;
Дешевизна. Пластиковый плинтус с кабель-каналом немного выше по стоимости традиционного, но дешевле деревянного.

Цветовая линейка пластиковых плинтусов

Недостатки

Существуют и определенные недостатки прокладки кабеля в плинтусе. К ним следует отнести низкий отвод тепла от внутренних элементов конструкции. Если провод находится в каналах в толще стены, этот показатель будет гораздо выше. Такая особенность значительно снижает область применения подобных конструкций. Плинтус нельзя применять для проводов, номинальная нагрузка которых превышает 3,5 кВт.

Внутрь кабель-канала практически невозможно уложить несколько трехжильных проводов с сечением каждого элемента 2,5 мм². В штробу уложить такие провода будет гораздо проще.

При выборе монтажа электрических коммуникаций при использовании плинтуса нельзя подключать розетки последовательно. К каждой из них должна идти отдельная линия. В противном случае система может перегреваться. Это является пожароопасной ситуацией. При несоблюдении требований строительных норм и правил подобный монтаж может привести к короткому замыканию. Это угрожает жизни и здоровью людей, их имуществу.

Рейтинг производителей электротехнических плинтусов

Несмотря на простоту конструкции лотка под проводку, каждый завод-изготовитель выполняет его с некоторыми отличиями от конкурентов. В результате на рынке представлены профили от десятков компаний. Изделия от разных фирм отличаются по качеству материала, цене и ассортименту цветов. Поэтому при выборе нужно учесть и производителя. ТОП-6 лучших компаний представлены ниже.

Идеал комфорт

Относится к отечественным производителям. Продукция от Идеал комфорт отлично сочетается с паркетом, линолеумом и ламинатом. Ассортимент компании выделяется широким перечнем цветов и фактур. К примеру, можно подобрать кабельный плинтус с оттенками различных сортов древесины или мрамора. Или приобрести необходимые для правильного монтажа комплектующие и фурнитуру.

Напольный плинтус Идеал комфорт к55 вишня

Среди плюсов компании:

• адекватная цена;
• применение пожаробезопасных материалов.

Минусы:

• хрупкость изделий;
• неудобство установки.

T Plast

Продукция этой компании надежно предохраняет кабель от воздействия окружающей среды, пыли и влаги из воздуха. Такое возможно за счет мягкой кромки, которая плотно прилегает к поверхности пола и стен. В результате повышается надежность проводки.

Плинтус Т-пласт Дуб пиреней 58*22*2500мм

Плюсы T Plast:

• длительный срок службы;
• прочная конструкция.

Минусы:

• материал жесткий, поэтому при деформации способен сломаться;
• возможны изломы при неправильной транспортировке.

Arbiton

Производитель из Польши, который уверенно вошел на российский рынок. Продукция отличается качеством и вполне может конкурировать с лучшими брендами.

Плинтус Arbiton INDO70 32 Дуб дымчатый

Достоинства Arbiton:

• широкий ассортимент цветов и текстур материала;
• повышенный срок службы;
• наличие жесткой кромки, что придает ему прочности.

Недостатки:

• хрупкость материала;
• риск образования трещин при сверлении или прокалывании отверстий под крепеж.

Smartprofile Paint

Для изготовления используют МДФ с защитным покрытием на основе целлюлозной пленки. Компания, помимо профилей стандартных размеров, выпускает и более широкие модели.

Напольный плинтус из МДФ Smartprofile Paint белый

Плюсы:

• оптимальное соотношение качества и цены;
• возможность выбора бюджетных и дорогих моделей.

Минус:

скудный выбор по цвету.

Teckwood

Российский производитель кабельных плинтусов достойного качества. В перечне компании имеются профили длиной от 70 до 120 мм, что делает изделия универсальными и пригодными под любое жилье.

Плинтус МДФ Teckwood 75 мм Дуб Торонто

Достоинства:

• плотное прилегание к поверхности;
• возможность фиксации на строительный клей.

Недостаток:

подвержен воздействию влаги;

Barlinek

Компания использует натуральные, экологически чистые материалы. Наружная крышка покрывается слоем дубового шпона, обладающего солидным матовым блеском.

Деревянный плинтус с кабель каналом Barlinek

Плюсы:

• природные материалы не вызывают аллергию;
• прочные металлические защелки для монтажа.

Минус:

риск возгорания при перегреве проводки.

Хороший плинтус без труда прослужит не менее 10 лет

Самое главное, на что следует обратить внимание — это влажность и запыленность помещения, есть ли риск нагрева проводки или ее механического повреждения. По возможности неплохо бы выяснить, как и где хранился профиль до его приобретения

С точки зрения дизайна однозначных советов нет. Кому-то хочется яркого выделяющегося плинтуса, а кому-то скромного и классического. В этом плане продавцы идут навстречу покупателям, поэтому в магазинах можно найти изделие на любой вкус.

Установка плинтуса с кабель-каналом

Изначально рекомендуется произвести все необходимые замеры и расчеты для приобретения необходимого количества материала. Не стоит забывать о дверном проеме, здесь плинтуса не понадобятся. После всех расчетов прибавляется 10% в качестве запаса для подрезки и брака. Кроме того, нужно посчитать все внешние и внутренние уголки, заглушки и соединители.

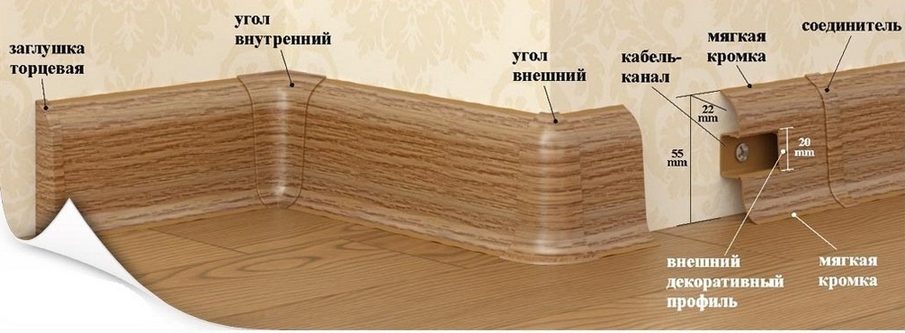

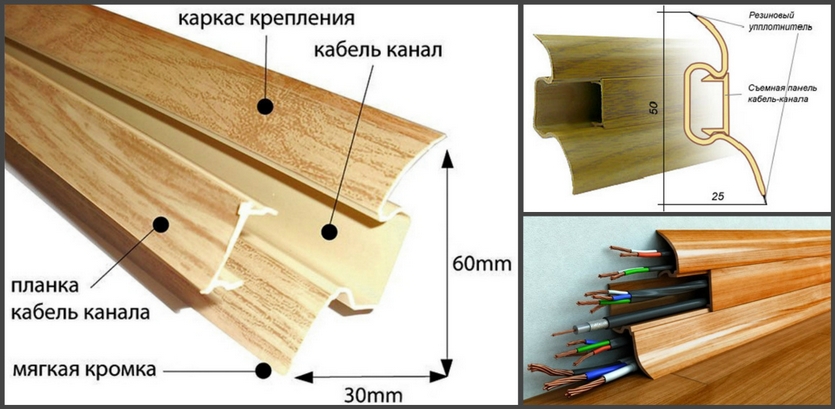

Составные части и комплектующие плинтуса

Внешне плинтус монолитный, однако на самом деле он состоит из двух частей:

1. Основная. В ней находится канал для кабеля и крепеж к стене;
2. Верхняя. Она как бы надевается и закрывает кабель-канал. Благодаря ей планка приобретает привлекательный внешний вид.

Для монтажа потребуется минимум инструментов:

В отличие от деревянных плинтусов пластиковый закрепляется на стене. Перед монтажом следует определиться со способом крепления. Это зависит от того, из какого материала сделана стена. К деревянной поверхности плинтус можно просто прибить гвоздями.

Монтаж плинтуса на дюбеля

Вариантов крепления к стене немного:

Перед тем как установить пластиковый плинтус, следует проверить, насколько стены ровные. Неровные стены лучше выровнять во избежание щелей между плинтусом и стеной, но если нет такой возможности, то можно пойти на небольшую хитрость: в месте, где скорее всего, образуется щель делается отверстие для крепежа и изделие прижимается к стене.

Чтобы избежать ошибок, необходимо после всех замеров разрезать плинтуса, подгоняя под нужный размер, учитывая все уголки и стыковочные заглушки.

Установка всегда начинается с угла комнаты, лучше, если это будет дальний угол, так как он самый заметный. Таким образом, материал используется максимально рационально, а количество обрезков сойдет к минимуму, и это положительно скажется на общей стоимости.

Монтаж выполняется в следующей последовательности:

• Планка приставляется к полу и прижимается рукой. Высверливается несколько отверстий, их глубина должна совпадать с размером пластиковых дюбелей.
• После того как сделано первое отверстие, планка убирается и вставляется крепеж. Затем прикладывается нижняя часть плинтуса и фиксируется саморезом.
• Далее можно приложить планку к полу и крепить ее с шагом 30 см.
• В просверленные отверстия вставляются дюбеля, планка прикладывается к стене и фиксируется с помощью шуруповерта. Для ровности планку можно подтянуть или ослабить в нужных местах.

Центральный декоративный профиль защелкивается очень легко

• Когда нижние части закреплены, устанавливается верхняя часть кабель-канала. Для этого не нужны инструменты, она защелкивается без особых усилий. На этом этапе прокладываются провода. Провод лучше немного придавить в канал, чтобы он хорошо прилегал.
• Когда пластиковый плинтус с кабель-каналом полностью установлен, фиксируются заглушки по обоим краям. Очень часто случается так, что эти заглушки плохо держатся и постоянно отваливаются, особенно если в доме есть домашние животные. В этом случае специалисты советуют закрепить их на прозрачный герметик или клей. Главное, чтобы фиксатор был прозрачным.

Размеры изделий

Напольный плинтус с кабель-каналом имеет несколько стандартных размеров:

• Деревянные детали шириной до 80 мм. Именно высокие элементы зачастую имеют необходимое пространство для проводов. Длина плинтуса варьируется от 200 до 300 см.
• Размеры алюминиевых изделий сходны с предыдущим видом.
• МДФ и напольный пластиковый плинтус имеют ширину от 40 до 120 мм и стандартную длину, равную 250 см.

Многое зависит от производителя. Конечно, необходимо учитывать и наличие конкретной продукции в строительных магазинах.

Внешний вид и размеры плинтуса далеко не всегда соответствуют емкости кабель-каналов

Установка плинтуса с кабель каналом

Ранее мы уже рассказывали об установке напольных плинтусов. Особенности монтажа электротехнического плинтуса зависят от его устройства. Тот, который со встроенным желобом, монтируется как обычный — прижимается нижним краем плотно к полу. При монтаже моделей со съемной лицевой панелью надо знать одну хитрость.

Со съемной крышкой

Отрезаются куски нужной длины при помощи обычной ножовки с полотном с мелким зубом. Хорошо режется полотном по металлу. Режут весь плинтус в сборе с надетой крышкой.

Перед началом монтажа снимается планка, прикрывающая кабель-канал. Шурупы или дюбеля закручиваются в выемку, которая и является кабель-каналом. Если стенка тонкая, под шляпку лучше уложить шайбу.

Для оформления углов есть специальные доборные элементы: наружные и внутренние углы, соединители для планок. В них отрезки плинтусов просто вставляются. Но беда такой системы в том, что эти «запчасти» выскакивают. Поэтому их рекомендуют садить на прозрачный силиконовый герметик. Система сначала собирается, затем в нее прокладываются провода.

Один нюанс. После укладки проводов, крышку не всегда легко поставить на место. Она может упираться в кабель, что мешает ей защелкнуться. Попробуйте уложить кабель в саму крышку, так будет проще ее закрыть.

И еще один момент по монтажу. Не всегда просто заводить кабели в уже собранную систему. Некоторые доборные элементы сделаны неудобно и затрудняют протяжку проводов. Поэтому имеет смысл укладывать их по мере установки. И еще, если собираетесь заправлять кабели не только в выемку, но и в пространство, образовавшееся снизу и сверху, их точно надо закладывать до того, как прикрепили плинтус к стене.

Электротехнический плинтус со съемной лицевой частью

При монтаже электрического плинтуса второго типа с лицевой частью и «спинкой», которая крепится к стене, ситуация похожа. Но тут дело в том, что закрепить планку надо на одинаковом расстоянии от пола. Иначе надеть декоративную часть будет проблематично. Мягкий нижний край облегчает дело, но он всего один-два миллиметра. Так что установка должна быть действительно точной. Как же быть? Использовать «образцы».

• Отрезаем два небольших куска от лицевой части — сантиметров по 7 длиной. И используем их для выставления планки на нужном уровне.

• От той точки, где планируем установить крепеж, отступаем несколько сантиметров и ставим кусок декоративной планки — с одной и с другой стороны. Этот участок выставлен именно на такую высоту, которая нужна.

  Второй тип электротехнических плинтусов — со съемной лицевой панелью

• Крепеж ставим в промежуток между двумя «образцами».
• Передвигаемся дальше и так пока не установим все отрезки.

Такой способ позволит прикрутить планку на одном уровне относительно напольного покрытия, даже если оно не слишком ровное. Так что при установке декоративной планки проблем не возникает.

Потолочный кабель-канал: как ввести и вывести кабель

При укладке кабелей в электротехнический плинтус надо вводить кабели и выводить их. Большая часть пластиковых имеет мягкий край. Он больше похож на резину, чем на пластик. В таком случае провести провода не составит труда. За счет эластичности кромка просто отодвинется.

Если же края жесткие, попробуйте слегка разогреть и отогнуть. Как вариант — сделать небольшие надрезы. Но это смотрится хуже всего, так как сделать все идеально сложно. Проще уж нагреть и отогнуть. Но греть не на открытом огне — это раз. И потренируйтесь, для начала, на ненужном отрезке — это два.

Потолочный кабель-канал несколько розеток

Некоторые фирмы разрабатывают розетки, которые можно устанавливать между двумя кусками планки в любом месте. Вырезать ничего не нужно. Все разработано так, что модуль фиксируется на планке (до щелчка), а недостающая часть закрывается декоративной планкой того же типа. Обычно это дорогие системы, которые сделаны в Европе и там же сертифицированы.

Напольное покрытие для водяного и электрического теплого пола
