Беспроводная охранная сигнализация

Сигнализация с датчиком движения (и сиреной)

Современный рынок инновационного технологического оборудования, обеспечивающего безопасность, предлагает целый ряд автономных и централизованных систем сигнализаций с проводной и беспроводной установкой. Комплектация включает один или несколько видов датчиков и сигналов оповещения.

Например:

  1. Сигнализация Altronics LC-03, оснащённая инфракрасными датчиками, сиреной и световым индикатором.
  2. Автономная система PL-20 KIT со встроенными датчиками движения, световым индикатором и сиреной.
  3. Беспроводное оборудование сенсорного типа Sensor Alarm с датчиками движения и сиреной.

Разновидности ревунов и датчиков

Понятно, что полная и максимально достоверная информация указана лишь в руководстве по эксплуатации. Однако при выборе нужно знать об особенностях сигнализаций-ревунов разных типов. Итак, зачастую в продаже встречаются следующие модели:

  1. Простейшие. Отличаются простым монтажом и доступной стоимостью. Используется исключительно звуковой эффект.
  2. Приборы, оснащенные световыми индикаторами. Такое оборудование не только издает сильный шум при работе, но и выделяет свет, позволяя увидеть систему издалека.
  3. Самое современное решение — сигнализация GSM. При проникновении злоумышленников на дачу подобное оборудование незамедлительно отсылает соответствующее сообщение на сотовый телефон владельца, который может сразу же позвонить в полицию или сторожу.

Выбор того или иного варианта зависит от личных предпочтений, особенностей участка и финансовых возможностей. Также нужно учитывать конструктивные особенности приборов. К примеру, дачные домики с дверьми и окнами рекомендуется оборудовать датчиками открытия.

Датчики — это своеобразное звено всей системы, которое реагирует на проникновение в помещение. Они могут быть нескольких разновидностей:

  1. Датчик вибрационного воздействия фиксируется на вертикальной плоскости и реагирует на изменения положения объектов. Он зачастую применяется для предотвращения несанкционированного доступа на дачу через оконные стекла и проломы в стенах.
  2. Датчики, реагирующие на разбитие окон, фиксируются на стеклах. Они могут одновременно учитывать наличие и вибрации, и звука.
  3. Датчики на разрыв (герконовые) продаются в паре — одно устройство прикрепляется непосредственно к двери, другое — на дверной короб. Система активируется в той ситуации, если устройства начинают друг от друга удаляться.
  4. ИК-датчик. Любое движение в помещении обуславливает колебания инфракрасного фона. Именно на этом принципе и основывается работа датчика движения. По сути, воспользовавшись таким прибором, можно заменить все другие разновидности датчиков.

Питание охранной системы производится с помощью блока питания, а за ее контроль отвечает блок управления. При установке лучше скрывать эти элементы.

Конечно, отзывы дачников относительно сигнализаций-ревунов противоречивы. Больше всего пользователи жалуются на системы китайского производства. У такого оборудования датчики нередко срабатывают без причины, а блок управления время от времени дает сбои. Потому эти приборы лучше приобретать у проверенных поставщиков или непосредственно у производителя.

То есть хозяин дачи даже может понести ответственность за причинение вреда жизни или здоровью злоумышленника.

Охранные датчики

Крупная охранная компания федерального уровня Дельта предлагает услуги по монтажу и обслуживанию охранных датчиков и систем безопасности для квартир, частных домов, офисных и промышленных зданий. Благодаря использованию разных типов устройств, любой объект можно надежно защитить от несанкционированного доступа. У нас вы можете купить беспроводные датчики охранной сигнализации, а также уличные датчики движения.

Представительства Дельта находятся в 30 городах России, а обслуживание клиентов осуществляется в 100 городах по всей стране в режиме 24/7. В штате компании работает 11 тысяч квалифицированных специалистов, основная задача которых – забота о вашей безопасности.

Установка датчиков охраной сигнализации

Мастера компании Дельта установят датчики охранной сигнализации всего за 3 часа. Работа выполняется быстро, качественно и аккуратно. При монтаже охранных датчиков, независимо от количества, нет необходимости штробить стены – новый ремонт и дизайнерская отделка интерьера не пострадают. После завершения работ для клиента проводится краткий инструктаж – специалисты расскажут, как работает охранная система и что делать в случае срабатывания сигнализации.

Принцип работы беспроводных датчиков для охранных систем

Датчики для охранных систем – современные устройства на базе GSM модуля, контролирующие движение, задымленность, влажность, открывание дверей и другие параметры. Если на объекте случается происшествие, на которое может среагировать датчик, например, несанкционированное проникновение или возгорание, устройство срабатывает, подавая сигнал через GSM модуль на центральную панель сигнализации.

Покупать и устанавливать охранные датчики имеет смысл вместе с системой охраны для обеспечения комплексной безопасности квартиры, дома или офиса. При его срабатывании поступившая на центральную панель информация мгновенно обрабатывается и на мобильный телефон пользователя отправляется смс-уведомление, также тревожный сигнал дублируется на пульт охранной службы Дельта. Благодаря датчикам охранной сигнализации, на объект охранная группа прибывает через 5-7 минут после поступления сигнала тревоги. Все группы быстрого реагирования комплектуются охранниками 6-го разряда с соответствующей экипировкой.

Станции мониторинга Дельта одновременно отслеживают порядка 250 тысяч объектов по всей России, а более 750 охранных групп готовы выехать на место происшествия по первому тревожному сигналу.

Критерии выбора датчика для GSM сигнализации 11:41

Проводные системы постепенно уступают место беспроводному оборудованию. Оно просто монтируется и поддерживает работу с различными типами датчиков.

Сигнал тревоги от них передается на диспетчерский пульт через радиоканалы, а далее сообщение поступает на телефон владельца объекта.

Любая модель такой системы имеет автономное питание и не зависит от электричества, тем самым гарантируя бесперебойную и эффективную работу. Сигнализация GSM в стандартной комплектации оснащается датчиком движения, а при необходимости может работать с большим количеством различных извещателей.

  1. Беспроводные охранные системы — сфера применения
  2. Виды датчиков и их особенности
  3. Обзор популярных извещателей
  4. Совет специалиста — выбираем и прицениваемся
  5. Монтаж и настройка
  6. Заключение

Обзор лучших моделей

1. DeLux YCA 1020B

  1. Цена: 800 р
  2. Светового типа.
  3. Питание 220-240 В.
  4. Период фиксации движения от 5 секунд до 8 минут.
  5. Диапазон действия 12 м с углом выявления 360°.
  6. Рабочий температурный режим от -20 до +40°С.

Датчик имеет круглый корпус, напоминающий светильник. Прибор предназначен для освещения подъездов, лестничных клеток, придомовой территории.

Преимущества:

  1. Простая установка.
  2. Реагирует только на людей.
  3. Имеет 4 регулируемые степени освещённости.
  4. Доступная цена.
  5. Не требует сложного обслуживания.

Недостатки: требуется бесперебойное питание.

2. ES-S01

  1. Цена: 618 р.
  2. Инфракрасного типа.
  3. Диапазон действия 9 м с углом выявления 160°.
  4. Время реагирования от 10 секунд до 7 минут.
  5. Рабочий температурный режим от -20 до +40°С.
  6. Питание 220-240 В.

Устройство с инфракрасным чувствительным элементом имеет прямоугольную компактную форму, вписывающуюся без акцента в любой интерьер. Применяется в качестве автоматического контроля освещения, реагирующие на движение людей.

Преимущества:

  1. Простая установка.
  2. Безопасное использование.
  3. Низкая цена.

Недостатки: сравнительно низкая чувствительность элемента реагирования.

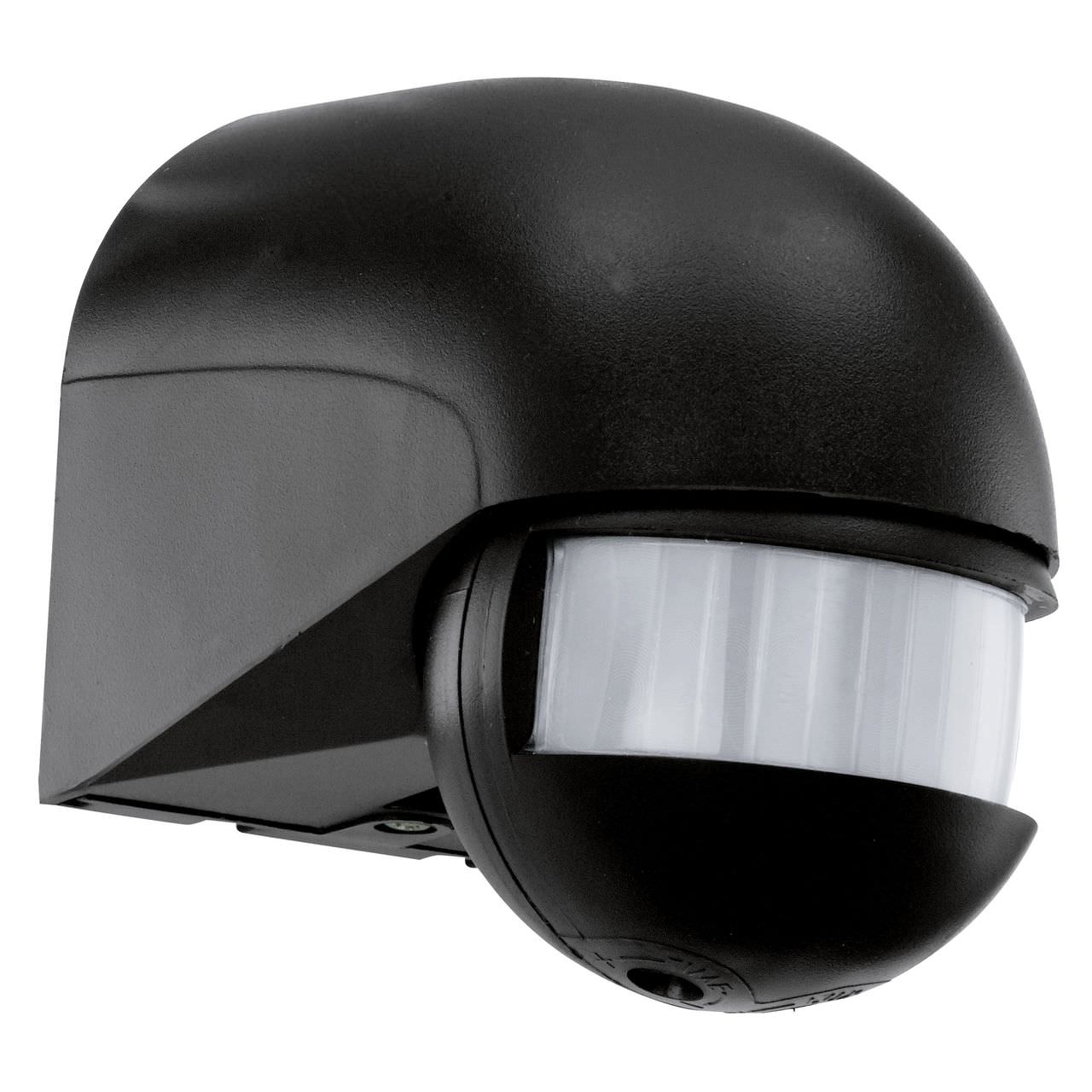

3. Eglo Detect Me 30199

  1. Цена 1690 р.
  2. Диапазон действия 10 м с углом выявления 180°.
  3. Температурный рабочий режим от -40 до +40 °С.
  4. Питание 220-240 В.
  5. Высота установки от 1,7 м.
READ  Паяльник 12 вольт

Применяется для установки по периметру участка. Реагирует на перемещения в контролируемой зоне, включая освещение или подавая сигнал на контрольную панель. Прибор не боится атмосферных воздействий. Исключается монтаж в места с прямым попаданием солнечных лучей.

Преимущества:

  1. Долговечность.
  2. Простой монтаж.
  3. Устойчивость к морозам и перепадам температур.

Недостатки: чувствительный элемент необходимо регулировать для снижения ложных сигналов.

4. Altronics PIR-04

  1. Цена: 2315 р.
  2. Беспроводное устройство.
  3. Иммунитет на животных до 16 кг.
  4. Источник питания – крона.
  5. Диапазон действия 12 м с углом выявления 110°.

Датчик предназначен для контроля передвижений по охраняемой территории. Установить прибор можно на любой высоте. При этом сигнал радиопередачи останется неизменным – до 100 м.

Преимущества:

  1. Простой монтаж.
  2. Дополнительная установка усилителя увеличит расстояние передачи радиосигнала.
  3. Встроенный распознаватель животных.
  4. Беспроводная система позволяет без труда менять места установки.

Недостатки: при монтаже нужно разобрать корпус датчика для крепления.

Технические характеристики

Среди основных технических характеристик выделяют такое:

  • Дальность детекции.
  • Допустимая высота установки.
  • Рабочая температура.
  • Скорость детекции.
  • Размеры прибора.
  • Направленность луча.
  • Ток потребления.
  • Допустимый уровень влажности.
  • Потребление электроэнергии.

Рабочее напряжение и его тип

Одной из основных характеристик является рабочее напряжение. При подключении модели к сети учитываются её особенности. Если рассматривать жилое здание, напряжение составляет 220 вольт. Наиболее распространенными являются датчики на 12 вольт, и для них требуется блок питания. Производитель на товаре может указывать рабочее и максимальное напряжение. Для безопасной работы устройства рекомендуется придерживаться рекомендаций. Все что связано с электроснабжением, описано в ГОСТе 23875 88.

Тип и ток подключаемой нагрузки

Для стабильной работы датчиков применяются автоматические выключатели, которые отвечают за ток подключаемой нагрузки. Автоматы обеспечивают защиту от коротких замыканий. Чтобы избежать перегрузок, проводка скрывается, требуется соблюдать меры безопасности. При подключении автомата учитывается номинальный ток приемника. Также берется в расчет сечение токопроводящего провода. Любая перегрузка может привести к пожару.

Защита от пыли и влаги

При установке уличного датчика, в первую очередь, он подвергается воздействию пыли и влаги. Производитель в обязательном порядке указывает класс модели. На основании этого можно судить о том, насколько товар защищен. Стандартный датчик средней ценовой категории из Китая имеет защиту IP20.

Уровень действия устройства

При выборе подходящего датчика учитывается его уровень действия, оцениваются углы обзора. В любом случае у модели будут слепые зоны

При монтаже важно закрепить датчик таким образом, чтобы охватить большую территорию

Обзор популярных моделей

Эхо -5

Охранный сенсор, применяемый как в централизованных системах безопасности, так и в локальных системах сигнализации. Ультразвуковой прибор обнаружения движения нарушителя в охраняемой зоне.

Особенности и характеристики:

  • Системный контроль внешнего воздействия перекрытия излучения;
  • Автоматическая система проверка работоспособности;
  • Регулировка уровня чувствительности при настройке;
  • Максимальный объем гарантированной зоны контроля – 250 м2;
  • Дальность действия — 10 метров;
  • Скорость движения объекта для срабатывания прибора – 0,3-2 м\с;
  • Степень защиты ІР 30;
  • Размеры 150х45х25 мм;
  • Масса – 75 гр;

Аргус -3

Радиоволновой объемный извещатель. Предназначен для работы в отапливаемых и неотапливаемых помещениях в составе централизованных и локальных систем безопасности. Отличается высокой надежностью и достоверностью обнаружения нарушения охраняемой зоны. Допускается применение с однотипными приборами в одном помещении.

Особенности и технические характеристики:

  • Минимальная дальность действия – 2-3 м;
  • Температурный режим эксплуатации — -30 +50 градусов Цельсия;
  • Гарантированная площадь обнаружения – 20 м2;
  • Масса – 100 гр.

PYRONIX COLT QUAD P1

Пассивный инфракрасный датчик. Применяемый для установки в системах централизованных и локальных систем безопасности. Особенность конструкции заключается в возможности использования в закрытых помещениях с принудительной вентиляцией. Допускается маскировка материалами, не препятствующими распространению радиоволн – тканью, деревянными решетками. Прибор обладает высокой степенью защиты от естественных и искусственных помех. Не реагирует на животных с массой тела до 27 кг.

Особенности и характеристики прибора:

  • Зона обнаружения нарушителя – 10 м с углом обзора по горизонтали 90 градусов;
  • Тип корпуса – герметичный;
  • Корпус защищен от статического напряжения;
  • Температура внешней среды от -30 до +70 градусов Цельсия;
  • Размеры – 75х52х44;

Виды датчиков

Отличаются элементом реагирования. Для каждой схемы подбираются устройства, максимально обеспечивающие распознавание и мгновенно подающие сигнал. Поэтому чаще в сигнализации используются несколько видов.

  1. Инфракрасные датчики включают работу трех составляющих:
    • Оптической системы, формирующей движущий элемент.
    • Пироприемника, улавливающего тепловые волны человека.
    • Обрабатывающего блока, распознающего движущийся объект на фоне естественных помех. Инфракрасные устройства являются самыми популярными в современных охранных системах сигнализации. Используются для контроля внутри помещений и придомовой территории. При установке необходимо учитывать влияние на работу прибора солнечных лучей. Эксплуатация инфракрасных устройств совершенно безопасна для здоровья людей, так как в рабочем состоянии не воспроизводит вредных излучений.
  2. Ультразвуковые модели оснащены генератором звуковых волн, сканирующие объекты в радиусе действия и передающие сигнал в приёмник. Любые изменения между излучаемыми и принимаемыми волнами способствуют срабатыванию чувствительного элемента и подаче сигнала на контрольную панель. Ультразвуковые устройства эффективно используются в помещениях сложной конфигурации, где трудно контролировать слепые зоны, и автомобильной промышленности. Преимуществом приборов этого вида считается устойчивость к изменениям температуры, влажности и других атмосферных воздействий.
  3. Микроволновые датчики способны охватывать зону контроля с тонкими перегородками из дерева, стекла и даже гипса. Излучаемые электромагнитные волны мгновенно сигнализирует о приближении токопроводящего объекта. Высокая степень улавливания способна реагировать даже на малоподвижные перемещения. Компактные габариты приборов вписываются в любой интерьер. Однако не следует забывать об опасном воздействии СВЧ волн на здоровье людей. Внутри помещения лучше устанавливать устройства с малой мощностью.
  4. Комбинированные модели сочетают в одном приборе несколько элементов реагирования, что обеспечивает высокую степень надёжности. Чувствительность и обработка информации через микропроцессор сводят к минимуму ложные срабатывания тревоги. Чаще используется комбинация микроволн и инфракрасного излучения.

УЛИЧНЫЕ ДАТЧИКИ ДЛЯ ОХРАНЫ ПЕРИМЕТРА

Для уличной установки беспроводные датчики движения удобны отсутствием проводных соединений. Для охраны протяженных периметров применяются линейные (лучевые) извещатели. Контроль площадок лучше производить извещателями объемного обнаружения.

Инфракрасные приборы для наружной установки подходят не всегда. ИК излучение рассеивается и поглощается каплями дождя, тумана. Это может быть причиной нестабильной работы сигнализации. Для улицы стоит использовать радиочастотные датчики. Они все активные, то есть излучают и принимают высокочастотный радиосигнал.

При отражении от движущегося предмета частота изменятся, это фиксируется прибором. Такой принцип действия дает устойчивость к воздействию природных явлений, обнаружение нарушителя надежнее и достовернее.

Нужно учесть, что не всякое движение на улице свидетельствует о нарушении периметра. Птицы, животные, ветви деревьев и кустарников способны вызвать ложные срабатывания сигнализации.

READ  Как правильно закрепить спутниковую антенну на стене или крыше

Для минимизации этих факторов проводятся такие инженерно-технические мероприятия как:

  • создание полосы отчуждения;
  • установка дополнительного ограждения;
  • применение многолучевых датчиков.

Инфракрасные модели премиум класса используют технологии гарантирующие надежную работу датчика в сложных условиях. Например, оптико-электронный беспроводной извещатель Tower 20AM PG2 использует 8 ИК сенсоров, каждый из которых контролирует свой участок зоны обнаружения.

Алгоритм обработки данных исключает влияние дождя, прямой солнечной засветки, обеспечивает защиту от животных.

Для справки: цена подобного устройства составляет 20000 рублей (на момент написания статьи – август 2018 г.).

Таким образом, надежный беспроводной уличный датчик движения стоит дорого и решение о его приобретении лучше принимать на основании тщательных технико- экономических расчетов.

  *  *  *

2014-2020 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Критерии выбора сигнализации

  1. Оборудование должно собираться только из качественных элементов.
  2. Срабатывание по ложным сигналам сводится к минимуму.
  3. Возможность регулировки элементов позволит производить более точную настройку.
  4. Тип системы сигнализации должен соответствовать функциональному предназначению.
  5. Гарантии и репутация производителя станут залогом качества и долговечности оборудования.

Смастерить сигнализацию с сиреной и датчиками движения можно своими силами.

Самодельная система сможет иметь следующие функции:

  1. Реагировать сиреной на несанкционированное проникновение в течение 5 минут.
  2. Улавливать сигнал с помощью датчика движения.
  3. Повторять сигналы при дальнейшем выявлении движущегося объекта.

Необходимые материалы:

  1. Инфракрасный датчик.
  2. Сирена.
  3. Реле на 6 В.
  4. Изоляционные трубки.
  5. Батарейки и держатель к ним.
  6. Провода.
  • Переделать питание датчика с 220 В на 12 В. Для этого нужно разобрать корпус, демонтировать оригинальное реле, к точкам справа установить обмотку реле 6 В. К точкам слева подключить питание.
  • Через клеммы подсоединить батареи и сирену.
  • Изолировать все соединения.
  • С помощью регулятора датчика выставить время звучания сирены: от 8 секунд до 10 минут.

Модернизировать сигнализацию можно установкой нескольких сирен, выведенных в разные места, в частности на улицу.

Критерии выбора

Помимо характеристик на работоспособность датчика влияют погодные условия. Человек должен осмотреть конструкцию, выяснить способ крепления. Также учитываются ограничения по техническим параметрам. При подключении модели уточняется допустимая нагрузка. Существуют универсальные и узконаправленные модели. В некоторых случаях есть возможность отрегулировать чувствительность.

Погодные условия

Во время плохих погодных условий радиус действия может снизиться.  Некоторые модели не рассчитаны на повышенную влажность. Устройства со слабой защитой придут в непригодность после выпадения осадков. Также производитель указывает рабочую температуру и отклонение от нормы, которое приводит к нарушению работы.

Особенности окружающей обстановки

Уличные датчики в зависимости от конструкции могут крепиться на стены, ограждения, на землю либо под нее. При подборе модели учитывается комплектация, и проверяются крепежи. Пользователь оценивает их надежность и при необходимости следует докупить все необходимо.

Наличие и конструкция ограждения

Защищённые датчики продаётся под определенный вид ограждения, учитывается способ крепления. На рынке представлены модели для фиксации на разной высоте под определенным углом

При подборе устройства обращается внимание на сертификацию

Технические характеристики

Рабочее напряжение

Питание уличных датчиков движения осуществляется либо от бытовой электросети переменного тока напряжением 220В, либо от источника постоянного тока +12В.

Защита от пыли и влаги

Уличные датчики движения обычно исполнены в корпусе, обеспечивающем защиту от влаги и пыли. Класс защиты обозначается буквами IP и двузначным числом. Для надежной защиты от осадков выбирают датчики со значением IP не ниже 45.

Диапазон действия устройств

Диапазон действия датчиков движения зависит от их типа и определяется следующими параметрами:

  • диапазон или зона обнаружения (измеряется в градусах) – пространство перед датчиком, в котором гарантируется обнаружение; обычно составляет от 90° до 360°;
  • дальность действия (измеряется в метрах) – расстояние, на котором гарантируется срабатывание датчика; это расстояние определяется в трёх плоскостях: перпендикулярной, фронтальной и присутствия.

Эти характеристики приведены в паспорте устройства и ими руководствуются при планировании размещения датчиков.

Виды датчиков движения для уличных условий

Особенностью уличных детекторов движения является то, что они эксплуатируются в сложных условиях, подвергаются воздействию снега, дождя, солнца, ветра, высоких и низких температур.

На их работу влияют линии электропередач и автомобильные дороги, проходящие вблизи, окружающие деревья и кустарники, протяженность и сложность рельефа

Очень важно правильно выбирать эти устройства, учитывая конкретные условия их эксплуатации

Датчик движения для включения света уличный удобно использовать для управления уличным освещением. Когда человек входит в зону охвата прибора, фонарь включается автоматически, когда выходит из зоны или прекращает движение, свет автоматически выключается. Это позволяет значительно снижать расходы электроэнергии в сетях освещения на промышленных и коммерческих объектах, на дачах и в частных домах.

По принципу действия устройства подразделяются на ультразвуковые, микроволновые и инфракрасные. Кроме того, детекторы движения бывают пассивными и активными.

Пассивные аналоги реагируют на изменение определенных параметров, например, температуры в контролируемой зоне. Они наиболее популярны и используются значительно чаще, например в качестве ночников с датчиками движения.

Активные устройства направляют и принимают отражённое ультразвуковое, микроволновое или инфракрасное излучение. При появлении какого-либо объекта параметры отраженного ультразвука изменяются, и устройство срабатывает. Такие детекторы часто используют, например, в охранных системах автомобилей.

Микроволновые активные датчики можно назвать радиолокационными радарами. Устройства направляют микроволновый радиоимпульс и принимают отражённый. По своему действию они похожи на ультразвуковые приборы.

Эти приборы не реагируют на резкие перепады температуры, что иногда наблюдается для ИК-датчиков. Такие детекторы чаще всего используют в системах охраны периметров.

Инфракрасные датчики наиболее популярны. Их работа основана на обнаружении объектов ИК-излучения. Основное назначение таких приборов — охрана и освещение частных домов, дачных участков, офисных и промышленных объектов. Детекторы реагируют на резкое изменение интенсивности теплового излучения в контролируемой зоне.

Особенности монтажа и подключения

При монтаже уличных датчиков движения руководствуются следующими рекомендациями:

  1. Охранные приборы вблизи энергетического оборудования могут подвергаться электромагнитному излучению. В результате помех датчики могут потерять свои эксплуатационные качества, поэтому при установке ДД нужно избегать таких факторов.
  2. Датчик должен быть помещён во влагозащищённый корпус.
  3. Все погодные устройства способны выдерживать условия жаркого климата и морозной погоды. При покупке прибора нужно обязательно проверять герметичность соединений элементов кожуха.
  4. Конструкции, к которым крепят датчики, должны обладать достаточной несущей способностью. Надёжное крепление обеспечит долгий срок эксплуатации ДД.
  5. Монтаж датчиков движения производят вдали от систем вентиляции и кондиционирования. Поток тёплого воздуха создаёт помехи, особенно это вредит инфракрасным ДД.
  6. Если датчик не оснащён солнцезащитой, то нужно прикрепить козырёк. Прямой солнечный свет может повредить фотоэлементы периметрического охранного оборудования.
READ  Достоинства и недостатки гелевого аккумулятора

Питание детекторов осуществляется путём подключения кабеля бытовой электросети. Некоторые устройства подсоединяют к централизованному преобразователю переменного тока в постоянное электричество с низким напряжением (12 в).

Для подключения датчиков на стойках по периметру участка прокладывают кабели под землёй. К приборам, закреплённым на доме, подводят провода по поверхности стен.

Обратите внимание! Беспроводные датчики оснащены автономными источниками питания – аккумуляторами, солнечными батареями. В процессе пользования нужно выполнять инструкцию по эксплуатации таких приборов

Надо регулярно следить за техническим состоянием батарей.

Особенности выбора

Угол обзора датчика – важная характеристика системы

Чтобы датчик движения в полной мере выполнял свои защитные функции, потребуется грамотный подход к выбору подходящей модели. В этом случае руководствуются следующими техническими характеристиками и критериями:

  • эффективный угол захвата контролируемой зоны;
  • напряжение питания и чувствительность датчика;
  • минимальное время срабатывания;
  • для каких целей предполагается использовать прибор;
  • особенности места установки и климатические условия;
  • степень защищенности от влаги и пыли.

Не следует забывать о конфигурации системы и особенностях настройки конкретной модели. Спецификой большинства из них является способность регистрировать перемещения только в зоне прямого обзора.

Особенности монтажа и подключения

При монтаже уличных датчиков движения необходимо соблюдать несколько простых рекомендаций.

  1. Не устанавливать датчики в непосредственной близости от источников электромагнитного излучения. Это предотвратит частые ложные срабатывания.
  2. Не устанавливать датчики вблизи систем кондиционирования и вентиляции. Потоки воздуха могут создавать помехи работе датчиков. Особенно это относится к датчикам, работающим в ИК диапазоне.
  3. Конструкции, на которые планируется закреплять датчики, должны быть достаточно устойчивыми (не должно быть вибрации или раскачивания). Датчик, закреплённый на неустойчивой конструкции, будет часто ложно срабатывать.
  4. Если нет возможности установить датчики так, чтобы они не находились под воздействием прямого солнечного света, необходимо помещать их под солнцезащитные козырьки.

К датчикам движения обычно прилагается схема подключения, лучше всего строго следовать этой схеме. Кабели для проводных датчиков, устанавливаемых по периметру, прокладывают в грунте. Следует учитывать величину нагрузки, указанную в паспорте прибора. Если датчики рассчитаны на питание от постоянного тока +12В, необходим подходящий источник питания. При значительной протяженности периметра можно рассмотреть возможность расположения источников питания ближе к датчикам, чтобы уменьшить длину кабеля, подводимого к каждому датчику.

После подключения датчиков движения производят их настройку. Обычно работа уличных датчиков регулируется двумя параметрами:

  • Чувствительностью;
  • временем перехода в ждущий режим после срабатывания.

Разбор популярных моделей

Signal XQ 3.0

Это миниатюрное устройство на продажу поступает уже настроенным. Для работы достаточно установить SIM-карту выбранного оператора сотовой связи. Данная модель отличается от прочих аналогов наличием дополнительных сенсоров (помимо датчика движения):

  • температурного датчика;
  • микрофона;
  • детектора внешнего питания.

Такое оснащение способствует использованию устройства в роли системы наблюдения за движимыми объектами. Также это неплохой вариант для выявления существенных изменений температуры, включая определение отсутствия питания в бытовой электросети. Встроенный микрофон позволяет при необходимости вести аудиозаписи.

Photo Express GSM

Данная беспроводная разновидность призвана расширить функциональность компактных охранных GSM систем. Здесь имеется возможность не только регистрировать движения посторонних на вверенном объекте, но при необходимости делать снимки. Далее фотография нарушителя отправляется на электронную почту. Причем рассылка может вестись на 6 номеров мобильной связи.

Страж MMS IT

Этот датчик схож с описанным выше аналогом, однако его возможности заметно ограничены тем, что для работы необходимо подключение к внешней электрической сети. Несмотря на это, устройство обладает более широким функционалом. В частности имеется несколько видов оповещения:

  • MMS.
  • SMS.
  • Голосовая связь.
  • Возможность отправки фотографий с высоким разрешением на указанный в настройках e-mail.

Также устройство оснащено мощным источником ИК-излучения, что позволяет получать качественные снимки.

PIR MP Alert A9

Это автономный GSM датчик движения уличного назначения с автономным режимом работы. И поимо обеспечения безопасности, есть возможность для слежения за посторонними лицами, находящимися на территории охраняемого объекта. С этой целью устройство монтируется в скрытном от посторонних глаз месте. А благодаря высокочувствительному микрофону можно вести запись разговоров. То есть даже скрытый способ монтажа GSM датчика не мешает ему исправно функционировать.

Как действует прибор

Как уже отмечалось несколько выше, принцип действия датчика движения заключается в считывании прибором определенного, в зависимости от модели, сигнала и замыкание электроцепи, что приводит к включению света.

Принцип работы

Алгоритм работы прибора состоит из следующих этапов:

  • прибор считывает сигналы, поступающие с контролируемой области;
  • при обнаружении изменений (движение), сигнал попадает на улавливающую матрицу, и прибор замыкает электрическую цепь;

Обратите внимание! В роли датчика по приему сигнала может выступать специальная улавливающая матрица — линза Френеля (фотоэлемент). замыкание цепи приводит к включению света

замыкание цепи приводит к включению света.

Любой уличный датчик для регистрации движения и включения освещения работает по принципу непрерывного контроля над выбранной зоной обозрения.

На этом принципе работают все уличные датчики движения. При этом каждый прибор можно настроить в индивидуальном порядке, что позволяет исключить возможность его активации домашними животными. Но в таком случае следует помнить, что свет может включаться на проезжающий мимо транспорт или просто прохожего.

Отдельно стоит отметить, что при своей работе уличный датчик также сверяется с уровнем освещенности контролируемого пространства. Так, если движение было зарегистрировано в светлое время суток, то свет включаться не будет.

Наличие оценки контролируемой зоны на предмет освещенности позволяет экономить электроэнергию и получать автоматические освещение только когда это нужно – ночью. При этом ложные срабатывания датчика можно максимально минимизировать с помощью правильной настройки.

Схемы подключения уличных датчиков движения

Мощные потребители: трансформаторы, контакторы, люминесцентные лампы наводят в сети электропитания напряжение индукции. Этого уровня бывает достаточно для ложного срабатывания датчика.

Для предотвращения такого эффекта используется RC-компенсатор. Его подключают параллельно нагрузке и располагают ближе к возможным источникам помех.

Для расширения зоны управления светильниками, два уличных датчика движения включают параллельно. Независимо от того какой датчик сработает, на нагрузку подается напряжение. По этой схеме, кроме освещения, можно дополнительно включать кондиционер, вентиляцию и другое оборудование.

Когда возникает необходимость принудительного включения освещения, это делается с помощью внешнего выключателя

Важно, при таком подключении помнить, что датчик не сможет выключить светильники сам, когда освещение включено от выключателя

Данную схему лучше использовать в редких случаях, т.к. всегда остается человеческий фактор. Лучше использовать программные возможности датчика.

Чтобы запустить некоторые функции, необходимо от датчика кратковременно отключить сетевое напряжение. Для этого в разрыв фазного проводника устанавливают кнопку с нормально замкнутыми контактами.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
