Стабилизатор напряжения Ресанта

Сравнительная таблица лучших стабилизаторов напряжения

Название	Основные характеристики	Цена
Volter СНПТО-14 ПТСШ	Активная мощность 14 кВт, а полная — аж 17.50 кВ·А., рассчитанный на входное рабочее напряжение от 145 до 285 В, время отклика составляет 20 мс, предусмотрена защита от короткого замыкания, перегрева, повышенного напряжения и помех.
Энергия Hybrid 25000/3 II	Мощность в 25 кВ·А, точность стабилизации, равная 3%, позволяет устройству поддерживать на выходе стабильные 213-227 В с КПД 98% при скорости стабилизации 20 В/с.
Энергия Hybrid 10000	Мощность 10 кВ·А, скорость стабилизации равна 20 В/с, а КПД — солидным 98%, защита от короткого замыкания, перегрева, повышенного напряжения и помех в наличии.
Штиль IS12000	Мощность — 12 кВ·А., многофакторная защита от короткого замыкания, перегрева, повышенного напряжения и помех бережёт любое оборудование.
Ortea Vega 2.5-15/20	Поддерживает входное рабочее напряжение от 176 до 253 В, скорость стабилизации — едва ли не рекордные 71 В/с., предусмотрена защита от короткого замыкания и повышенного напряжения.
Энергия Voltron 20000	Защита от короткого замыкания, перегрева и повышенного напряжения в наличии, входное и выходное напряжение выводится с вольтметра на ЖК-экран, стабилизатор защищён от пыли по классу IP20.
РЕСАНТА ACH-15000/3-Ц	Активная мощность 15 кВт, есть защита от короткого замыкания, перегрева, повышенного напряжения и помех, предусмотрена защита от пыли по классу IP20.
RUCELF SRWII-12000-L	Стабилизация точностью в 8% осуществляется по 6 ступеням, выдаёт выходное напряжение в диапазоне 202-238 В, защищён от короткого замыкания, перегрева, повышенного напряжения и помех, а также от пыли по классу IP20.
РЕСАНТА ACH-5000/1-Ц	Скорость стабилизации в 35 В/с при времени отклика в 7 мс, есть защита от короткого замыкания, от перегрева, от повышенного напряжения и помех, оснащён цифровым дисплеем, который отображает показания вольтметра, и защищён от пыли по классу IP20.
SVEN AVR SLIM 2000 LCD	Мощность — 2 кВ·А, время отклика — всего 10 мс, есть защита от короткого замыкания, перегрева, повышенного напряжения и помех, предусмотрены две выходные розетки.
Энергия APC 2000	Полная мощность — 2 кВ·А, в наличии защита от короткого замыкания, перегрева, повышенного напряжения и помех, цифровой дисплей показывает входное и выходное напряжение.
IEK Simple 1.5 кВА	Время отклика составляет 20 мс, предусмотрена защита от короткого замыкания, от перегрева, от повышенного напряжения, от помех.

Установка стабилизаторов в зависимости от нагрузки

находится в области 15 тыс. Вт

По отзывам потребителей, наличие на входе устройства для задержки напряжения выхода позволяет использовать стабилизатор напряжения для отдельных бытовых приборов и применять для выравнивания общего напряжения в сети:

• модель Ресанта АСН 500/1-Ц успешно справится с защитой пары небольших по мощности бытовых приборов типа телевизора и вентилятора;
• прибор Ресанта АСН 1000/1-Ц предназначается для подключения к нему компьютера и печатающего устройства;
• выравнивание напряжения для работы утюга, чайника или теплового вентилятора потребует подключения модели Ресанта АСН 2000/1-Ц;
• безопасная эксплуатация электрической плиты или машины для стирки будет успешно происходить при подключении Ресанта АСН 3000/1-Ц;
• модели АСН 5 000/1-Ц и АСН 10 000/1-Ц, или даже АСН 15 000/1-Ц, следует устанавливать в случае, когда защите от скачков напряжения подлежит вся техника в жилом доме, начиная от маломощной и заканчивая отопительными котлами и бойлерами.

Лучшие трехфазные (380 В) стабилизаторы напряжения Ресанта

Когда слабая трехфазная линия подведена к мастерской или частному предприятию, то это может служить помехой в работе, а скачки в напряжении способны спалить внутреннюю обмотку дорогого инструмента.

В таком случае устанавливают лучшие трехфазный стабилизаторы напряжения Ресанта, отличающиеся простой конструкцией и доступной ценой.

РЕСАНТА АСН-20000/3 — с минимальной погрешностью

Аппарат рассчитан на 380 В и обеспечения напряжением оборудования и электроинструмента с максимальной мощностью 20 кВт, что позволяет подключить даже токарный станок или покрасочную камеру.

Производители сделали максимально простую конструкцию, чтобы сэкономить на итоговой стоимости. Принцип работы является электромеханическим, поэтому погрешность в показания фактических и по приборам составляет всего 2%.

Плюсы:

• вертикальный корпус имеет небольшую ширину и удобно располагается под стеной, чтобы не сильно выступать вперед в маленькой щитовой;
• большой запас по мощности в 20000 ВА;
• высокая точность выдаваемого тока 380 В с погрешностью +2%;
• скорость реагирования при отключении 10 мс;
• функционирует при входном напряжении 240-430 В;
• контроллеры безопасности защищают от перегрева или короткого замыкания.

Минусы:

• стоимость 37500 рублей;
• отсутствие дисплея;
• нет колес для перемещения тяжелой установки;
• воздушное охлаждение для такого аппарата может быть недостаточным в теплое время;
• электромеханика плохо переносит частые скачки напряжения, поэтому подходит для местности с периодическим (раз в час) падением или повышением тока.

РЕСАНТА АСН-30000/3-Ц — для мощного производства

Модель рассчитана на одновременное подключение нескольких станков и множества электроинструмента в условиях нестабильных показаний напряжения трехфазной сети.

Запас по нагрузке составляет 30 кВт. Для подключения внутренней линии предусмотрены специальные отверстия в корпусе, а дверка надежно закрывается, чтобы избежать случайного контакта с оголенными частями клемм.

Плюсы:

• электронный тип стабилизации позволяет регулировать ток несмотря на частые колебания в большую или меньшую сторону;
• работа полностью автоматизирована и управляется процессором;
• имеется три дисплея с показанием напряжения по каждой фазе;
• можно подключать станки и инструмент с суммарной мощностью 30000ВА;
• работа при входящих 240-420 В.

Минусы:

• погрешность в 8%;
• стоимость 45000 рублей;
• масса 57 кг.

На какие характеристики нужно смотреть при выборе стабилизатора напряжения

Тип. Стабилизаторы напряжения, в зависимости от основных принципов работы, можно разделить на несколько типов:

• релейные — одни из самых доступных устройств на рынке, которые небольшую точность выходного напряжения компенсируют высокой скоростью работы и широким диапазоном напряжений;
• электромеханические — более точные, но не такие быстрые и адаптивные, как релейные аналоги;
• гибридные (комбинированные) — эти стабилизаторы напряжения сочетают достоинства релейных и электромеханических устройств;
• электродинамические — следующий этап эволюции электромеханических стабилизаторов: точные, надёжные и дорогие;
• электронные — тоже далеко не самые дешёвые, но однозначно одни из самых удобных, точных и быстрых стабилизаторов;
• инверторные — стабилизаторы, которые считаются наиболее современными и отличаются широким диапазоном рабочих напряжений, малыми погрешностями и очень низкими задержками в работе — за счёт, разумеется, высокой цены.

Фазность. Как правило, в городских квартирах используется однофазная электрическая разводка, а вот для питания частных домов и промышленного оборудования нередко применяют трёхфазную, которая позволяет использовать напряжение не 220, а 380 вольт. Стабилизатор с неподходящей фазностью просто не будет работать, так что этот момент обязательно нужно иметь в виду при выборе.

Мощность. Едва ли не самый важный параметр при выборе стабилизатора напряжения. Если его мощности не хватит для обслуживания всех потребителей, то стабилизатор откажет. Соответственно, потребляемая мощность должна соответствовать возможностям прибора (плюс желательно добавить ещё 20-30% — на всякий случай).

Важный аспект: мощность может быть не только активной, но и реактивной. Высокий пусковой ток, который отличает устройства с электродвигателями, типа пылесосов и электромясорубок, может вывести стабилизатор из строя. Для таких реактивных потребителей в расчёт стоит брать не только активную мощность, измеряемую в ваттах, но и полную мощность — в вольт-амперах. Чтобы вычислить последнюю, необходимо активную мощность разделить на специальный коэффициент, указанный в паспорте устройства (для простоты его можно принять равным 0,7 или 0,8).

Точность стабилизации. Высокая точность стабилизации означает, что стабилизатор будет выдавать напряжение, как можно более близкое к эталонным 220 В. Для устройств разных типов точность может колебаться в пределах 2-10%.

Скорость стабилизации. Обычно она составляет от 5 до 20 мс — в зависимости от типа и особенностей конкретного устройства. Разумеется, чем быстрее стабилизатор будет реагировать на скачки напряжения, тем лучше.

Рабочий и предельный диапазон напряжений. Возможности стабилизаторов не безграничны: они способны привести в норму только напряжение определённых уровней

Причём предельные, пиковые значения аппараты выдерживают совсем недолго, поэтому обращать внимание стоит именно на диапазон рабочих напряжений, с которыми стабилизатору будет справляться легче

Индикация. Желательно, чтобы стабилизатор был оснащён ЖК-дисплеем, который будет передавать показания вольтметра (по возможности — не только на выходе, но и на входе). Однако в самых простых моделях вместо экранов используют светодиодную индикацию. Это не так информативно, зато дёшево и надёжно.

Установка. Стабилизаторы могут размещаться на полу, на стене или устанавливаться в специальные стойки.

Популярный вариант

Для частных домов и дач по мощности оптимальна модель АСН-10000Н/1-Ц.

АСН-10000Н/1-Ц

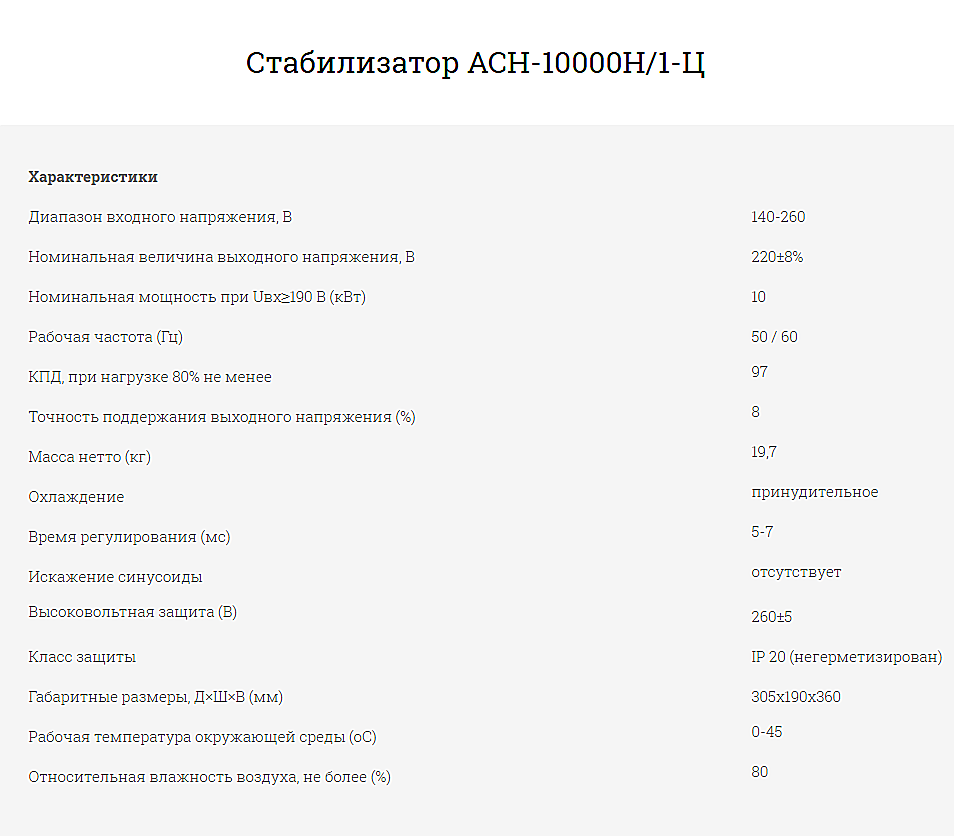

Характеристики стабилизатора АСН-10000Н/1-Ц

Этот стабилизатор способен поддерживать выходное напряжение с точностью 8%, как показано в его характеристиках. Это значит, что оно может изменяться в пределах 35 В. Если в сети наблюдаются частые скачки напряжения, лампы накаливания отреагируют на такие изменения мерцанием. Но это не означает, что этот стабилизатор плох конструктивно или неисправен. Его конструкция такова, что напряжение корректируется ступенчато. Переключение контактов реле соответственно меняющемуся входному напряжению неизбежно вызывает заметные пульсации выходного напряжения.

Для того чтобы улучшить точность поддержания выходного напряжения, потребуется больше реле или ступеней скользящего контакта. Но в результате и цена стабилизатора увеличится. По этой причине разработчики выбрали компромиссное решение и остановились на том количестве ступеней, которое обеспечивает режим электропитания, приемлемый для большинства бытовых электроприборов. Лампочки накаливания, несмотря на мигания, работают в допустимом для них диапазоне напряжений.

Если их мерцание действует на нервы, их надо заменить либо светодиодными, либо люминесцентными моделями с инверторным балластом. Он сам по себе работает как стабилизатор. По этой причине упомянутые лампы и без основной стабилизации светят одинаково хорошо в диапазоне напряжений 150–220 В. Но при общей стабилизации все лампы, и не только они, защищены от импульсного увеличения напряжения, а также от аварийных ситуаций. В загородных электросетях из-за погодных условий и других проблем перекос фаз более вероятен, чем в городских условиях. Напряжение порядка 330 В или выше при отсутствии соответствующей защиты испортит все электроприборы, работающие в этот момент.

Строение электромеханической и релейных моделей

Как уже отмечалось, внутреннее строение 8 киловаттных релейных стабилизаторов от компании «Ресанта» является одинаковым. Электромагнитный прибор имеет несколько иное строение.

Его внутреннее строение предусматривает наличие:

1. Автоматического трансформатора.
2. Сервопривода.
3. Электронного блока.
4. Вольтметра.
5. Амперметра.

Главный принцип работы электромеханического устройства заключается в том, что сервопривод осуществляет перемещение щетки, которая в свою очередь контактирует с обмотками.

Эта щетка движется по кругу и постепенно подключает обмотки. В результате происходит плавное и очень точное выравнивание напряжения. Эта точность равняется двум процентам.

Именно такая точность стабилизации и является главным преимуществом электромагнитного стабилизатора от компании «Ресанта». Однако это плавное выравнивание происходит в течение одной-двух секунд и при наличии очень больших скачков тока нормализатор не успевает среагировать. Это чревато для электронной техники.

Полезный совет: такой стабилизатор рекомендуется использовать в тех случаях, когда в общей электросети напряжение характеризируется стабильным уровнем. Оно может быть как низким, так и высоким. Главное, чтобы не было больших и резких скачков.

Что касается строения релейных 8000-ваттных моделей компании «Ресанта», то их схема вместо сервопривода предполагает наличие реле. Выравнивание напряжения происходит тогда, когда реле подключает или отключает определенную обмотку.

Подключение одной обмотки приводит к росту напряжения на выходе на 15-20 вольт. Когда реле отключает обмотку, то количество выходных вольт падает на такую же величину.

Иными словами стабилизация проходит ступенями. При включении/выключении реле наблюдается мигание ламп накаливания. Это можно назвать некоторым недостатком. Однако скорость стабилизации поразительная.

Релейный стабилизатор от компании «Ресанта» может выровнять ток за 20 миллисекунд. Благодаря такой скорости выходной ток всегда будет в нормативных пределах.

Ступенчатый способ выравнивания приводит к тому, что понижается точность стабилизации. Вышеупомянутые релейные устройства могут стабилизировать напряжение не с двухпроцентной, а с восьмипроцентной точностью.

Это означает, что число выходных вольт будет колебаться от 202 до 238 вольт. В случае электромеханического устройства на выходе будет ток с числом вольт, которое колеблется от цифры 215 до цифры 225.

Лучшие однофазные (220 В) стабилизаторы напряжения Ресанта

Для частного дома или квартиры, куда подведена слабая сеть электропередачи, достаточно однофазного стабилизатора, который будет обслуживать бытовую технику и электроинструмент.

При выборе нужно руководствоваться параметрами мощности, с учетом количества бытовых приборов в доме, и показателями входящего тока.

РЕСАНТА АСН-10000/1-Ц — для водяного насоса

Аппарат имеет запас по максимальной мощности нагрузки до 10 кВт, что позволяет запитать холодильник и использовать его для водяного насоса и подкачки из скважины в частном доме. Даже при падении напряжения до 140 В эти две единицы смогут работать исправно.

Устройство имеет дисплей, который показывает один из трех параметров сети, и многочисленные отверстия в два ряда на боковых стенках, препятствующие перегреву.

Плюсы:

• прорезиненные ножки препятствуют скольжению на гладком столе или полу;
• масса 18 кг удобна для перестановки одним человеком;
• небольшие габаритные размеры 220х230х385 мм позволяют разместить его под столом или на полке в гараже;
• электронная схема стабилизации;
• работает даже при падении сети до 140 В;
• поддерживает нормальное напряжение при скачках до 260 В;
• высокоскоростной микропроцессор с отключением потребителя при повышении сверхдопустимого тока;
• отсутствует искажение синусоиды в работе;
• КПД составляет 98% при задействовании аппарата на 80 % мощности;
• скорость реагирования с отключением 0,2-0,3 с;
• прочный металлический корпус;
• две гибкие рукоятки удобны при транспортировке;
• информирование о помехах в работе;
• стоимость 9000 рублей;
• возможность выбора типа подключения через байпас или со стабилизацией.

Минусы:

• на дисплее показывается только одна из трех величин (чтобы увидеть следующую необходимо переключение на корпусе);
• погрешность в показаниях составляет 8%, поэтому при значении 220 В на самом деле может быть 202 В.

РЕСАНТА ACH-1000Н2/1-Ц — с двумя розетками

Модель относится к лучшим ввиду доступной цены в 2400 рублей и наличию двух розеток на корпусе, которые позволяют подсоединить сразу два устройства не задействуя двойники. Это удобно для котла и газоанализатора в частном доме, или разводки освещения во дворе.

Максимальная мощность при этом составляет 1000 ВА, поэтому запитать многочисленную бытовую технику через него не получится. Релейный принцип стабилизации подходит для точной электроники и даже медицинского оборудования.

Плюсы:

• малый вес 3,7 кг удобен для перемещения по дому, в зависимости от того, какой прибор нужно подключить через стабилизатор (можно взять в гараж и поработать с инструментом, а потом вернуть в дом и запитать телевизор);
• компактные габариты 260х200х110 мм;
• возможна настенная установка, что экономит место на полу или полке;
• низкая цена 2400 рублей;
• перфорация даже на передней панели для уменьшения перегрева;
• две розетки под дисплеем уже с заземлением;
• аккуратная сборка с овальным дисплеем подойдет к любому интерьеру;
• релейный тип стабилизации;
• поддержка работы оборудования при входящих 140 В;
• отсутствуют искажения формы сигнала на выходе;
• высокое КПД 98%;
• реакция для отключения потребителей при высоких скачках напряжения 5-7 мс;
• сигнализирует о перегрузке;
• соответствует высоким требованиям пожарной безопасности для размещения в квартире или доме.

Минусы:

• для просмотра показателей на дисплее (переключение входного и выходного тока) необходимо нажимать красную кнопку;
• через несколько лет работы может потребоваться замена автомата;
• мощность нагрузки не более 1 кВт.

РЕСАНТА АСН-20000/1-Ц — для обеспечения напряжением всего дома

Этот стабилизатор имеет запас по мощности до 20 кВт, при этом он рассчитан на одну фазу и может подсоединяться к бытовой сети и обеспечивать напряжением весь дом.

Имея такой запас по нагрузке даже при падении напряжения до 190 В, аппарат сможет предоставить достаточно тока для всей бытовой техники и электроинструмента. Большой корпус на колесиках нужно размещать в гараже или котельной ввиду угловатой формы и крупных размеров.

Плюсы:

• светодиодная подсветка включенных режимов;
• колесики для перемещения аппарата;
• четыре блока перфорированных отверстий на каждой стороне;
• большой запас по нагрузке в 20000 ВА;
• релейное стабилизирование;
• обеспечивает напряжением достаточного уровня при падении входного до 140 В;
• предохраняет от короткого замыкания;
• сетевые фильтры убирают искажение синусоиды еще на входе;
• КПД 97%;
• защита от перегрева с автоматическим отключением;
• функционирует исправно при входящих 260 В;
• управление микропроцессором для минимизации погрешностей.

Минусы:

• масса 60 кг сложна для транспортировки;
• большой корпус 350х330х440 мм нужно устанавливать в гараже или другом помещении;
• стоимость 220000 рублей.

Устройство и параметры стабилизаторов Ресанта

Общие сведения и область применения

Стабилизаторы сетевого напряжения марки Ресанта предназначены для защиты и успешной работы бытовых приборов в условиях скачков показателей электрического тока. Эта марка стабилизаторов разработана по требованиям мировых стандартов. Принцип работы заключается в измерении показателей напряжения на входе в стабилизатор, сравнивании их со стандартным значением в 220 В, и преобразовании тока с нестабильными показаниями с помощью реле в поток электроэнергии заданных параметров.

Областью применения является установка для защиты всех изделий, для работы которых требуется электрическая энергия. Перед началом работы стабилизатора обязательно изучают инструкцию, для обеспечения наиболее эффективного использования прибора.

Основные функции прибора

• функции регулирования напряжения на выходе в расширенном диапазоне без искажения сигнала;
• принятие обширного промежутка входных параметров напряжения от 90 до 260 В;
• высокая скорость реагирования на нестандартные ситуации в сети;
• измерение и контроль показателей напряжения на выходе при помощи вольтметра, установленного в корпусе;
• автоматическое отключение нагрузки при увеличении напряжения свыше установленного критического минимума;
• автоматическое возобновление подачи электрического тока после восстановления допустимых параметров;
• автоматическое отключение при замыкании в сети;
• индикаторное сообщение о параметрах работы стабилизатора.

Технические требования для работы прибора

• входное напряжение в пределах 95–250 В;
• мощность на холостом ходу при входном напряжении 220 В не выше 50 Вт;
• рабочие параметры частоты в пределах 50–60 Гц.

Технические характеристики

• показания напряжения на выходе не допускает погрешности более 8% от 220 в;
• коэффициент полезности не менее 97%;
• охлаждение при помощи подачи воздуха;
• быстрое время реагирования в течение 6–7 миллисекунд;
• отсутствует искажение показаний синусоиды;
• работа стабилизатора в условиях окружающего воздуха с температурой от 5ºС до 40ºС.

Очень важным является условие постоянной проверки и подсчета суммарной мощности подключенных приборов, и сравнение ее с аналогичным максимальным показателем для стабилизатора.

Требования безопасной работы

• запрещается перегружать стабилизатор напряжения и устанавливать его в сеть без заземления;
• разбирать прибор и закрывать предметами отверстия для прохода воздуха на корпусе устройства;
• продолжать пользование прибором в случае повреждения кабелей соединения;
• среда для установки в помещении не должна быть агрессивной и взрывоопасной;
• начинать эксплуатацию при повреждениях самого прибора или его корпуса;
• нельзя устанавливать стабилизатор ближе полуметра к легковоспламеняющимся предметам и горючим материалам, подвергать прибор действию прямому солнечному нагреву.

Основные части стабилизатора Ресанта

• измерительные приборы для напряжения на входе и выходе (вольтметры);
• автотрансформатор;
• схема преобразователя и управления;
• блок с дисплеем и элементами управления;
• автоматический выключатель с возможностью автоматического включения;
• индикатор показателей задержки;
• индикатор защитного режима.

Однофазный стабилизатор электронного типа

угрозу появления неисправности

По отзывам потребителей становится очевидным, что использовать стабилизаторы можно в частном домостроении, квартирном жилище и на производственных площадках и цехах. Для удобства использования на дисплей выводятся цифры для считывания параметров работы.

Однофазный прибор имеет определенное фиксированное количество обмоток. Схема такого прибора включает:

• электронный блок управления;
• сервопривод и разные силовые ключи;
• приборы для фильтрации помех.

Все однофазные приборы работают по принципу первоначальной оценки полученных данных. Далее, электронные системы проверяют, насколько параметры полученного тока соответствуют требуемым показателям. Электронная начинка самостоятельно производит расчет нужного количества трансформаторных обмоток, которые необходимо подключить для создания нужного вольтажа.

Подключение и исключение из рабочего цикла обмоток трансформатора происходит разными путями, может осуществляться электроникой или показатели выбираются вручную, и зависит от типа стабилизатора. Включение в цикл определенного количества обмоток поможет увеличить или убрать напряжение для достижения искомого значения. Оборудование получает из выхода стабилизатора нормированную электрическую энергию.

Особенности однофазного стабилизатора

• для считывания основных параметров работы снабжен дисплеем с выводом цифровой информации;
• выходное напряжение регулируется в широких пределах, при этом не происходит искажение сигнала;
• нагрузка выключается при повышении предельного значения тока;
• при кратковременном повышении предельного напряжения сохраняется рабочее состояние;
• при окончании критических состояний происходит автоматическое самостоятельное включение;
• предусмотрены устройства для фильтрации входных и выходных сетевых помех;
• выходное напряжение поддерживается в широких пределах диапазона.

Информация о производителе

Латвийская компания выпускает товары торговой марки Resanta. Компания находится на рынке электромеханических приборов уже более двадцати лет. В конце прошлого века происходило становление предприятия. С каждым годом происходит улучшение и совершенствование продукции этой марки. Дизайнеры и технологи компании стараются находить всё более интересные решения и идеи для продвижения продукта.

Только половина производимого товара попадает в продажу на территорию Западной Европы, Республики Беларусь, Российской Федерации и Украины. Остальная часть приборов остаётся на территории страны, где производится. Весь перечень продукции перечислить довольно сложно. Компания выпускает более 5 тыс. видов товаров. По данным статистики, полученным от реализации продукции, наиболее популярными среди них являются:

• Устройства отключения.
• Реле.
• Распределительные щитки и узлы.
• Предохранители различных типов.
• Огромное количество измерительных устройств.
• Удлинители, розетки, выключатели и многое другое.

Все конструкторы и технологи компании должны включаться в разработку и выпуск успешных моделей стабилизаторов сетевого направления Ресанта. Устройства подразделяются по видам:

• Цифровые (релейные) устройства.
• Однофазные приборы.
• Электромеханические приборы.
• Трёхфазные стабилизаторы.
• Тиристорный тип.
• Для газовых котлов имеется навесной тип.

Стабилизатор Ресанта по отзывам торговых агентов считается довольно востребованным. У устройства имеются все сертификаты качества. Компания отвечает за качество производимых приборов, так как заботится о пользователях. Все устройства, которые поступают в продажу, полностью соответствуют российским стандартам и не имеют отличий от мировых требований. Основные части по схеме стабилизатора Ресанта:

• Приборы, которые измеряют напряжение на входе и выходе (вольтметры).
• Схема управления и преобразователя.
• Автотрансформатор.
• Блок с элементами управления и дисплеем.
• Индикатор, показывающий защитный режим.
• Индикатор показателей задержки.
• Автоматическое включение и выключение.

Область применения и общие сведения

Стабилизаторы сетевого напряжения марки Ресанта нужны для бесперебойной работы бытовых приборов. И также для защиты их от перепадов напряжения электрического тока. Марка Ресанта разработана по всем требованиям мировых стандартов. Принципом работы является измерение показателей напряжения на входе в стабилизатор. Далее при сопоставлении показателей со стандартным значением в 220 В происходит преобразование тока с нестабильными показателями в поток электроэнергии, обусловленных параметров при помощи реле. К техническим характеристикам устройства относятся:

• Стабилизатор может работать в условиях окружающего воздуха с температурой от 5ºС до 40ºС.
• Показания напряжения на выходе допускаются с погрешностью не более 8% от 220 в.
• Прибор способен реагировать в течение 6—7 миллисекунд.
• Коэффициент полезности составляет не менее 97%.
• Искажение показаний синусоиды отсутствует.
• Причиной охлаждения является автоматическая подача воздуха.

В основном применяется для установки и защиты всех приборов для работы, которых необходима электроэнергия. Для того чтобы обеспечить эффективное использование стабилизатора, перед началом работы нужно внимательно прочитать инструкцию во избежание ошибок и неисправностей. К основным функциям стабилизатора относятся:

• Принятие большого интервала входных параметров напряжения от 90 до 260 вольт.
• В нестандартных ситуациях, происходящих в сети, происходит быстрое реагирование на ситуацию.
• Способность регулировать на выходе в большом диапазоне без искажения сигнала.
• При увеличении напряжения выше определённого критического минимума прибор способен автоматически отключаться.
• Функции контроля и измерения показателей напряжения на входе при помощи вольтметра, который установлен в корпусе.
• При замыкании сети срабатывает автоматическое отключение сети.
• После того как восстановятся определённые параметры, устройство подключается автоматически и происходит возобновление подачи тока.
• О параметрах работы прибора выдаёт индикаторное сообщение.

Порядок начала работы с прибором Ресанта

без включения в течение 2 часов

После помещения стабилизатора в помещения, отвечающие условиям эксплуатации, выключателем произвести включение прибора на 8–10 секунд для проверки показаний экрана, на котором должно отображаться показание 220В. После этого отключить устройство и подсоединить сеть с нагрузкой и повторно включить стабилизатор.

По отзывам пользователей, иногда на экране появляются буквенные обозначения.

Буквы на экране стабилизатора напряжения

• Буква L появляется на экране, если в сети произошло падение напряжения ниже допустимого (90 В) и сработала защита от снижения напряжения. На выходе происходит подача по-прежнему, но буква исчезнет с дисплея только тогда, когда напряжение вернется в предел рабочего диапазона.
• Литера Н появляется в окне тогда, если напряжение в сети подскочило выше критического параметра (260 В) и стабилизатор перестал выдавать напряжение на выходе во избежание поломки. Прибор начнет функционировать после нормализации напряжения.
• Буквы СН показывают, что мощность всех подключенных электрических приборов превышает допустимую мощность стабилизатора, и сработала защита от теплового перегрева. Для восстановления нормальной работы отсоединяют один или несколько электрических приборов. Стабилизатор включится, когда остынет и вернется в рабочий режим.

Возможные неисправности и их устранение

Замену тумблера

Не выполняется стабилизация напряжения. В этом случае проверяется, не включен ли режим работы «байпас», в противном случае обратиться в мастерскую.

На выходе напряжение выдается меньше 220 В. Проверяется напряжение в сети, сравниваются параметры с допустимым значением, и уточняется уровень суммированной нагрузки подключенных приборов. После приведения этих значений в норму стабилизатор должен работать.

Происходит периодическое отключение стабилизатора и срабатывание защиты. Меры проверки те же, что и в предыдущем случае. Если дисплей показывает неправильно или не полностью высвечивает цифры, обращаются в сервисную мастерскую.

Более мощные модели

А со стабилизатором такого не произойдет. Потребность в большей мощности может быть удовлетворена другими моделями стабилизаторов «Ресанта». Их модельный ряд далее соответствует 12, 13,5, 15, 17, 20, 22,5, 30, 45, 60, 80, 100, 150 кВт. Среди них есть как однофазные, так и трехфазные модели. Конструктивное исполнение соответствует входной мощности. С ее увеличением в большую сторону меняются габариты и вес изделий. Поэтому для крепления на стене предел — это АСН-12000Н/1-Ц (12 кВт). Такая же мощность является максимальной и для десктоп-конструкций.

АСН-12000Н/1-Ц
Характеристики АСН-12000Н/1-Ц

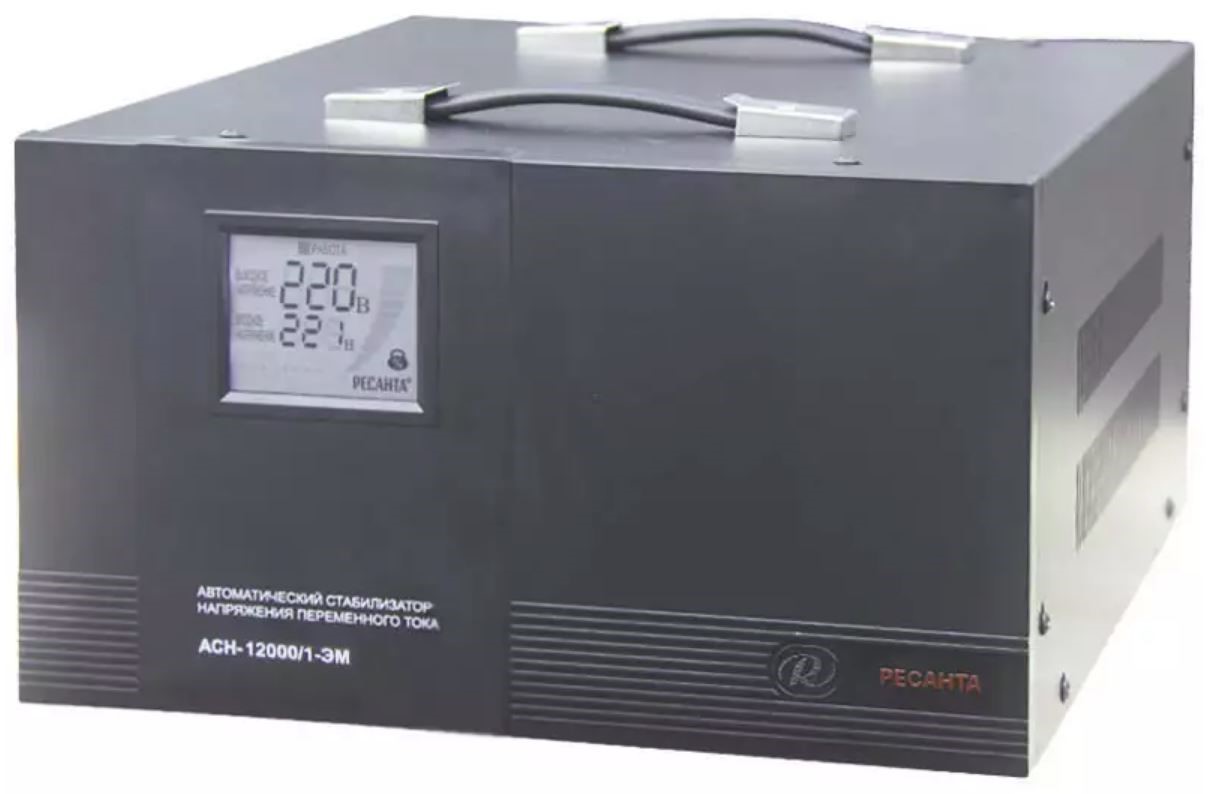

Обращаем внимание читателей на точность поддержания выходного напряжения в модели АСН-12000/1-ЭМ. Величина 2% указывает на то, что мерцание ламп накаливания уже не будет так заметно, как в предыдущей модели

Поэтому рекомендуется ознакомиться с характеристиками всех моделей одинаковой или близкой по значению мощности и сопоставить их характеристики с требуемыми. Если необходимо обеспечить нормальную работоспособность отопления, электродвигателей и прочих подобных электроприборов точности по выходному напряжению, 8% вполне достаточно.

Рекомендуется просуммировать их электрическую мощность и определиться с энергетическими параметрами стабилизатора напряжения. Если получается величина 12 кВт или больше, можно выбрать модель настенного или напольного исполнения. Некоторые из моделей напольного расположения могут быть сравнительно легко перемещены, поскольку снабжены колесиками. Наиболее мощный из них — стабилизатор АСН-80000/3-ЭМ.

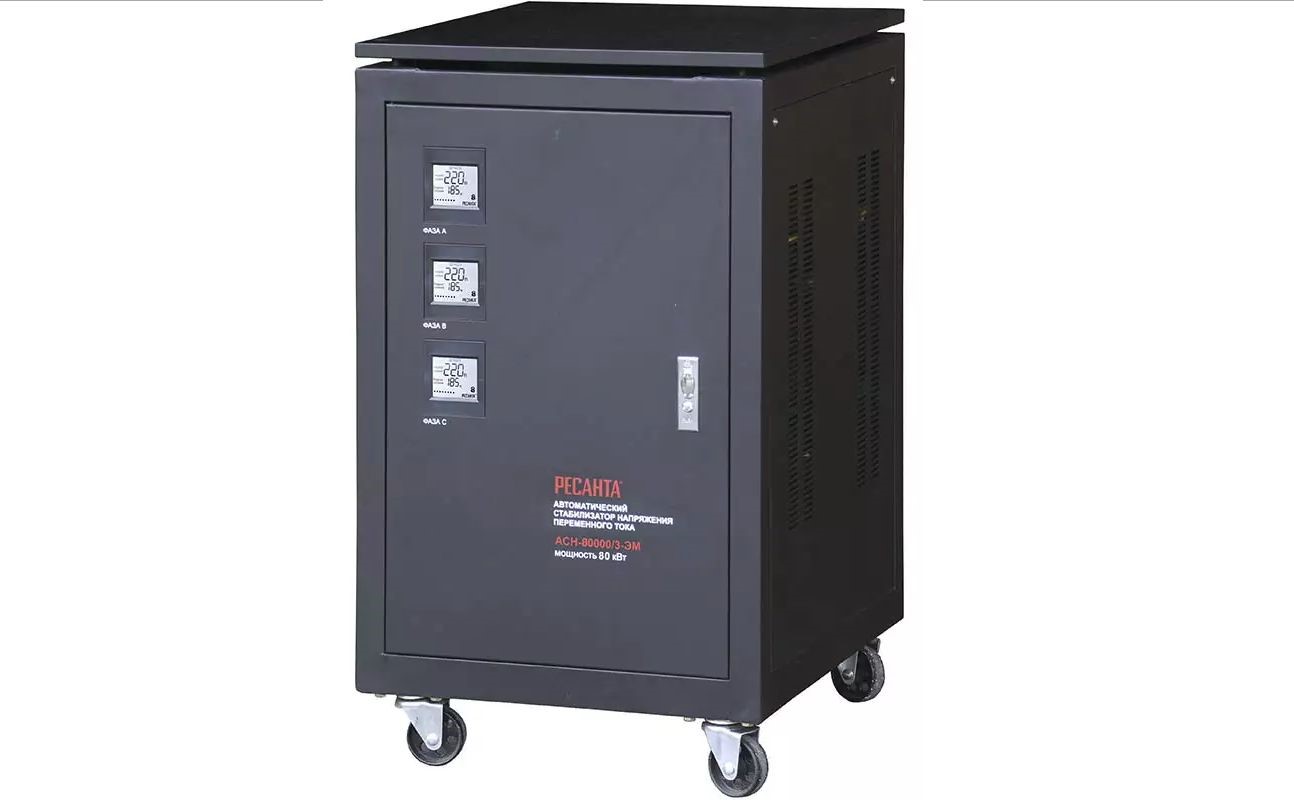

АСН-80000/3-ЭМ

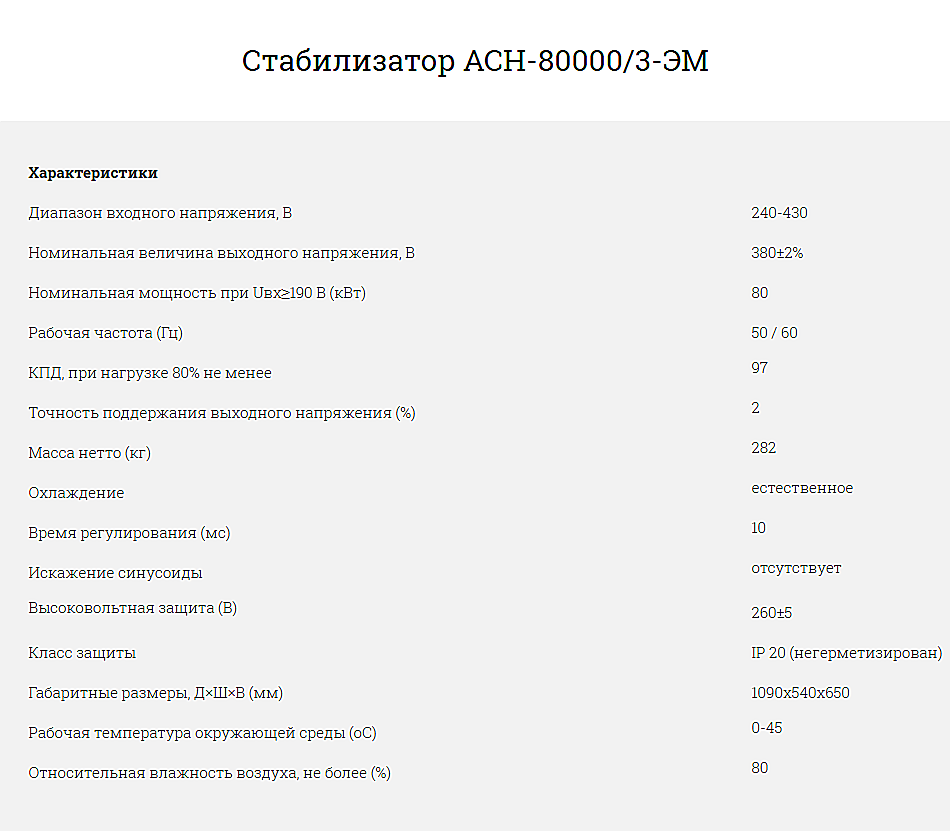

Характеристики АСН-80000/3-ЭМ

Другие сравнимые по мощности модели колесиками не снабжаются. Они предназначены для стационарной установки в помещениях и на улице. Как, например, стабилизатор АСН-150000/3-ЭМ.

АСН-150000/3-ЭМ

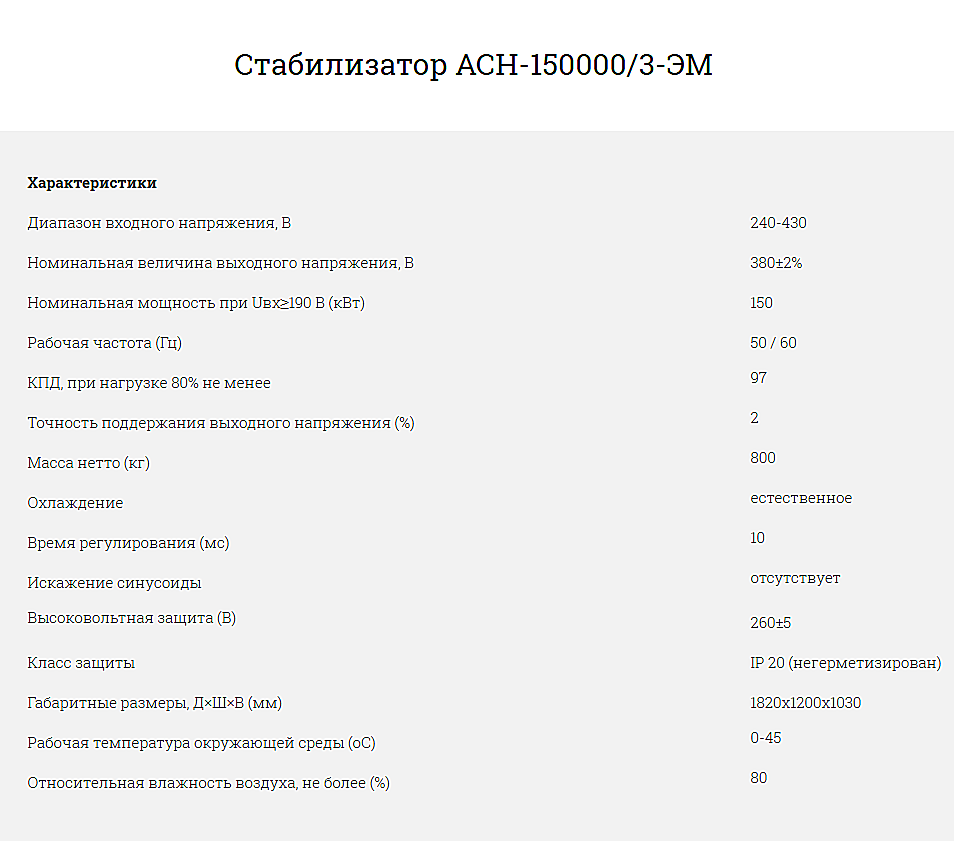

Характеристики АСН-150000/3-ЭМ

Как видно из его характеристик, качество выходного напряжения этой модели — 2%. А мощности достаточно для 15 частных домов. Если их владельцы купят этот агрегат в складчину, получится дешевле, нежели каждый из них потратится на 10-киловаттный стабилизатор напряжения с такой же точностью 2%. Эксплуатационные же характеристики такого решения лучше. Маловероятно, что все 15 домов будут одновременно потреблять по 10 кВт каждый. Следовательно, будет запас мощности и, соответственно, определенная польза от этого.

Для индивидуального пользования, в том числе обеспечения качественным освещением, в частном доме хороша модель стационарного напольного исполнения АСН-9000/3-ЭМ. Но она может быть применена при трехфазной схеме электроснабжения.

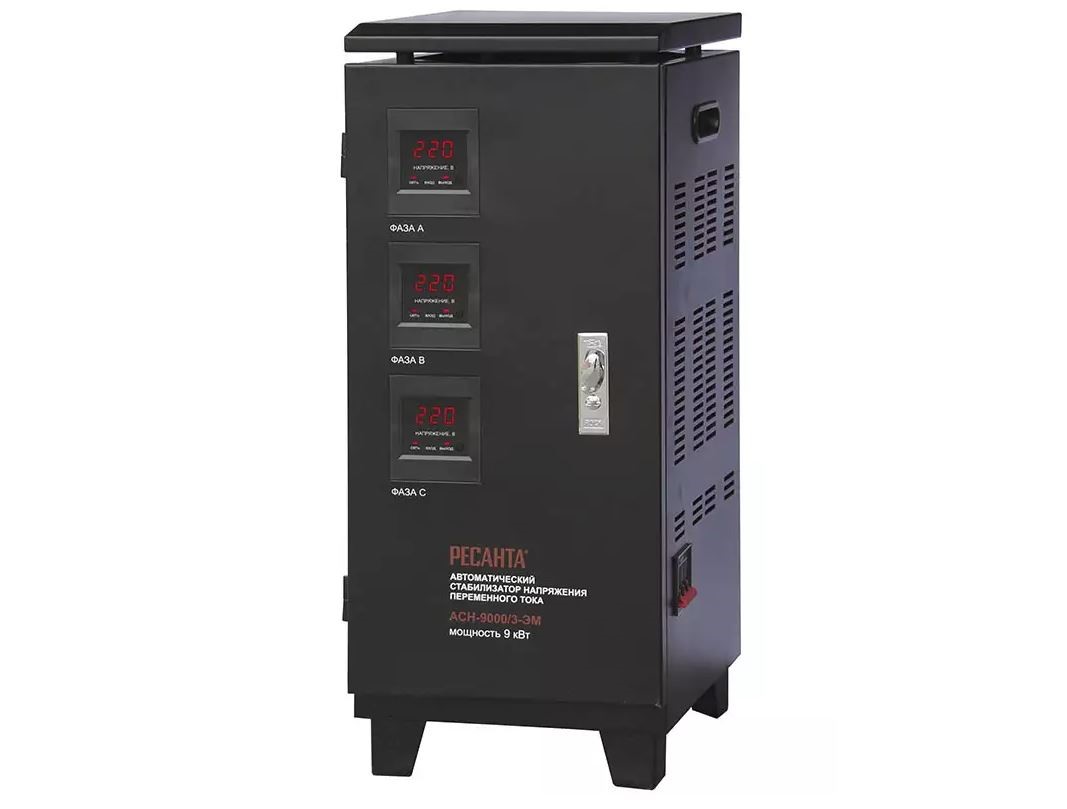

АСН-9000/3-ЭМ
Характеристики АСН-9000/3-ЭМ
