Как разобрать выключатель света

Ремонт выключателей света в квартире

установке

Подготовка

нужно всех предупредить о проводящемся ремонте и попросить не трогать рубильник.Необходимо приготовить следующие инструменты:

• наждачную бумагу с мелкой зернистостью;
• маркер;
• отвёртку шлицевую с наконечником подходящего размера;
• индикаторную отвёртку или мультиметр.

Внимание
Если опыта в ремонте электроприборов нет или есть сомнения по обратной сборке выключателя, то лучше всего воспользоваться цифровой фотокамерой на телефоне или другом аппарате. По сделанным фото в ходе ремонта можно будет собрать всё обратно и правильно установить все детали.

Демонтаж

Демонтаж выключателя старой модели:

1. На лицевой стороне прибора расположена снизу и вверху от клавиши пара винтов. Их нужно открутить, положить в какую-то неглубокую ёмкость.
2. Снять декоративную панель, причём можно не устранять клавишу выключателя, при ремонте она мешать не должна.
3. Чтобы извлечь выключатель из подрозетника, открутить винты фиксаторов, которые удерживают прибор в нём.
4. Устраняется специальная скоба, чтобы из отверстий извлечь проводники.

Демонтаж выключателя одноклавишного:

1. Кончиком ножа или отвёртки поддеть клавишу, вынуть её из прибора. Если такая деталь удерживается фиксирующей пластиной, демонтировать и её.
2. Устранить декоративную панель.
3. Фиксация выключателя выполняется парой винтов, поэтому их необходимо открутить и оставить в корпусе или положить в отдельную ёмкость.
4. С двух сторон расположены отверстия, в которые вставляются электропровода. В одноклавишных моделях всего один провод, который необходимо отсоединить.

Демонтаж выключателя двухклавишного:

1. Кончиком отвёртки или ножа поддевается и снимается декоративная панель.
2. Под кнопками располагаются винты, которые нужно открутить, сложить в ёмкость.
3. Для снятия прибора со стены открутить крепежи.
4. Перед изъятием выключателя нужно отметить его расположение, чтобы при установке после ремонта не было нестыковки.
5. Провод, который отвечает за напряжение в сети и подводится к главной клемме, необходимо обозначить маркером.

Внимание
В выключателях нового образца для снятия панели предусмотрена выемка, которая позволяет снимать крышку без дополнительных инструментов.

Чистка контактов

Самые частые поломки — ослабленные, перегоревшие или разрушенные контакты.заменаКонтакты должны иметь характерный металлический блеск,

Сборка

1. Провода подключаются к соответствующим отверстиям, закрепляются винтами.
2. В полости подрозетника устройство фиксируется зажимами, также выполняется регулировка относительно отметок на стене.
3. Когда все крепёжные винты закручены, устанавливается на место декоративная панель.
4. Крепятся клавиши.
5. Прибор включается для проверки успешности проведенного ремонта.

Инструменты для демонтажа

Если проблема все же в выключателе света, необходимо подготовить инструментарий для работы.

Понадобятся такие инструменты и материалы:

• отвертки (крестовая и плоская);
• плоскогубцы с заизолированными ручками;
• нож с пластмассовой ручкой;
• индикатор напряжения;
• изоляционная лента.

Внутри электротехнических конструкций бывает много пыли. Чтобы не испачкать предметы интерьера, рекомендуется отодвинуть их подальше от выключателя или накрыть полиэтиленовой пленкой.

Отключение электричества

До начала демонтажа выключателя нужно отключить электропитание в квартире или доме. Делается это в электрощите. Обычно щит расположен на лестничной клетке или внутри квартиры — у входной двери. Если нет уверенности в том, какой именно переключатель относится к тому или иному помещению, лучше выключить все имеющиеся. В противном случае велик риск поражения током.

Рычаг на автомате поворачивают в нижнее положение. Когда питание отключено, следует перепроверить наличие напряжение индикатором.

Демонтаж клавиши

Процесс снятия выключателя начинается с удаления клавиши. Без этого не удастся продолжить работу по демонтажу.

Демонтировать клавишу несложно, однако конкретные действия могут отличаться в зависимости от конструкции переключателя, поэтому следует внимательно изучить механизм конкретного устройства.

Наиболее простой метод удаления клавиши — потянуть ее к себе. Обычно этого достаточно, чтобы снять кнопку.

В некоторых моделях простое притягивание клавиши не поможет. Демонтаж в таких переключателях осуществляется за счет поддевания отверткой специальных разъемов, имеющихся на боковых частях устройства.

Демонтаж рамки

В ходе разборки выключателя понадобится удалить рамку. Среди наиболее распространенных видов рамок такие:

1. Винтовые. Обычно держатся на винтах. Снимаются с помощью отвертки.
2. Зажимные. Такие модели имеют особые зажимы. Чтобы вытащить рамку, достаточно отогнуть зажимы. Рекомендуется снимать стороны рамки поочередно, а не все сразу, чтобы не повредить конструкцию.

Разборка переключателя

Далее приступают к демонтажу корпуса переключателя. Для этого понадобится отвертка. Тип используемого инструмента зависит от конструктивных особенностей винтов на рамке.

Отключение проводки

На многих видах переключателей большая часть проводов держится за счет использования болтов. Чтобы отсоединить провода, нужно просто ослабить фиксацию проводов и потянуть выключатель в свою сторону.

На этом демонтаж переключателя завершен. Следует помнить последовательность произведенных операций: если внутренние механизмы в порядке (детали не расплавлены), устройство понадобится собрать в обратном порядке. Если найдены механические повреждения, нет смысла восстанавливать переключатель — проще отправиться в магазин и купить новый.

Демонтаж выключателя

Все манипуляции должны выполняться без излишнего приложения силы

Корпус современного выключателя гладкий, элементы крепления скрыты от взгляда.

Материалом большинства деталей выбран пластик различного рода, металлические части установлены в самых необходимых узлах, иногда присутствует керамика.

Все манипуляции по разборке выполняются без приложения чрезмерных усилий.

1. Крепеж скрыт под клавишами, поэтому их нужно снять. Обычно достаточно силы пальцев (прижать снизу и отогнуть верхний край), но можно помочь себе плоской отверткой, аккуратно, чтобы не помять пластмассу.
2. В открывшейся нише расположены либо 2 винта крепления передней панели (корпуса наружного исполнения), либо полиэтиленовая рамка на 4 защелках. При помощи отвертки фиксаторы удаляются.
3. На этом этапе становятся доступны подходящие провода. Индикатором проверяют отсутствие напряжения на каждом из них.

Накладные модели фиксируются распорными лапками

Токоведущие провода подводят к выключателю с определенным запасом длины (петлей). Чтобы удобно работать с клеммными разъемами, нужно отделить корпус механизма от стены. У накладных моделей вывинчивают шурупы, скрытые модификации находятся в коробках Ø67 – 70 мм и фиксируются изогнутыми распорными лапками. Ослабляя винты на одном конце лапки, снимают распирающее усилие на другом, зубчатом конце. После этого корпус легко выводится наружу рукой. Встречаются модели с креплением сердцевины 2 винтами к передней планке коробки. Завершающая фаза – отсоединение провода от клеммного разъема.

Плотность контакта обеспечивается 2 способами:

• винтовой зажим (отворачивают и снимают токовую жилу);
• самозажимная клемма (нажимают на рычаг и вытаскивают проводник).

При перегреве контакта во время эксплуатации металлические части могут пригорать, а прилегающая изоляция обугливаться. Горелый участок провода можно откусить и не тратить время и усилия, пытаясь сорвать припаявшуюся резьбу. Удалять поврежденную часть жилы надо с таким расчетом, чтобы оставшейся длины хватало для нового подключения. Подробные инструкции о том, как правильно снять выключатель, смотрите в этом видео:

Для удобства последующего монтажа на место нового выключателя концы проводов можно сразу маркировать (фаза, ноль, перемычка). В случае если не сразу будет устанавливаться новый прибор, оголенные концы нужно изолировать.

Как определить обрыв проводки в стене

Заделка штробы своими руками

Установка электропроводки под штукатурку

1 Снимаем выключатель со стены – на что обратить внимание в первую очередь

Для начала позаботьтесь о наличии специальных тонких резиновых перчаток, без которых работать не рекомендуется. После этого можно приступать непосредственно к процессу демонтажа. Чтобы правильно снять выключатель со стены, необходимо разобраться в некоторых особенностях процесса.

Снимать выключатель надо аккуратно и осторожно

Следует выделить такие важные моменты, как:

• Предохранительные автоматы. Сеть подключается к квартире через пробки-предохранители или автоматы токовой защиты. Перед началом работы в обязательном порядке требуется обесточить напряжение, для чего тумблер автомата переводится в нижнее положение. Если же в распределительном щитке имеются пробки, то потребуется отключить их, нажав на красную кнопку, расположенную рядом, а также вывинтить из патрона обе пробки, которые отвечают за нулевой провод и фазу.
• Вид выключателя. Это также очень важный момент. На сегодняшний день используется множество самых разнообразных моделей, которые отличаются дополнительными функциями – дистанционное управление, плавная регулировка и прочее. Однако для нашей проблемы значение имеет лишь вид крепления – скрытый (коробка выключателя утоплена в бетон) и наружный (коробка прикручена к стене при помощи шурупов). Первый тип несколько сложнее, поэтому речь пойдет именно о нем.
• Схема подключения. Чаще всего выключатель света оборудован несколькими клавишами, что затрудняет процесса снятия прибора со стены, поскольку увеличивается количество проводов, подходящих к каждой клавише. К тому же чем больше клавиш, тем больше времени потребуется, чтобы снять каждый из этих элементов.

Как разобрать выключатель

Из инструментов для разборки потребуются плоская и крестовая отвертки. У большинства моделей применяются плоские винты крепления, но иногда попадаются крестообразные.

Выключатели бывают с одной, двумя или тремя клавишами. Без их снятия устройство не разобрать, поскольку элементы крепления скрыты внутри.

Устройства различаются по конструкции, и способы разборки могут быть разными:

1. Клавиша прижимается большим пальцем к стене с одного края и вынимается, если потянуть на себя другой (рис. а). Ковырять отверткой или ножом ее не следует, поскольку на поверхности останутся царапины. Некоторые клавиши сидят плотно и их можно поддеть за край отверткой.
2. Клавиша сжимается пальцами по бокам, крепления утапливаются, и она свободно отходит.
3. Если по бокам выполнены разъемы, их поддевают отверткой и аккуратно тянут на себя, после чего клавиша отходит.

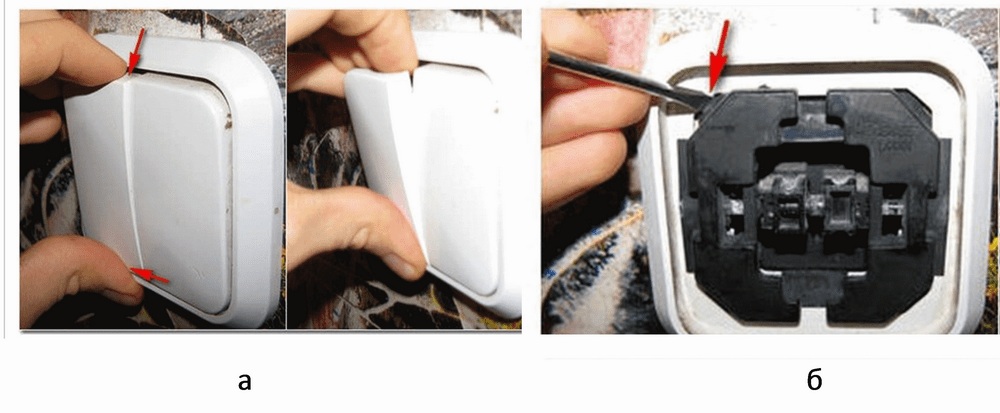

Снятие клавиш (а) и рамки (б) с выключателя своими руками

Двойные и тройные клавиши убираются по очереди. Затем надо удалить декоративную рамку, которая прижимается к механизму расположенной посередине и удерживаемой защелками вставкой. Ее следует вынуть, поддев за край отверткой (рис. б).

После станут доступными элементы крепления проводки и механизма выключателя.

Механизм выключателя с элементами крепления проводов

Крепление рамки может быть на винтах, которые следует открутить. Чаще всего она фиксируется на боковых защелках. Пластиковые крепления поочередно отгибаются, и рамка отходит.

Перед тем, как демонтировать механизм, надо найти жилу, через которую к выключателю подключается фаза. Для этого на него подается напряжение, и индикатором проверяется наличие напряжения на обоих контактах. Затем клавиша переключается в следующее положение и проверка повторяется.

Если во всех случаях на одном контакте остается напряжение, значит, к нему подключена питающая фазная жила. Другая жила будет отходящей на лампу. Аналогично находится фаза для двух,- и трехклавишного выключателей. Домашнего мастера не должно волновать количество подведенных проводов. Среди них будет только один провод, по которому подается напряжение питания. Затем подача напряжения снова отключается, и работа продолжается.

Винты крепления держат распорные лапки, упирающиеся в боковые стенки монтажной коробки. Если ослабить винты, механизм свободно выйдет из стены. Если он закреплен на коробке винтами, их следует вывернуть.

Затем отвинчивают винты крепления проводов и вынимают его из выемки стены. На механизме проверяют отсутствие напряжения отверткой-индикатором. Вводные жилы могут быть закреплены самозажимающими клеммами. Чтобы легко вытянуть жилы из разъема, надо нажать на рычажки фиксации. Сначала отсоединяется и изолируется фазный провод. В дальнейшем его снова подключают к контакту фазы нового или отремонтированного выключателя. Если контакты обозначены “L” и “1”, подключение делается к “L”. При их обозначении “1” и “2” фаза соединяется с контактом “1”.

Обозначение контакта L питающей фазы

В двух,- и трехклавишных выключателях обозначение контактов производится аналогичным образом:

• двухклавишный – “L”, “1”, “2” или “1”, “2”, “3”;
• трехклавишный – “L”, “1”, “2”, “3” или “1”, “2”, “3”, “4”.

Во всех случаях устройства имеют один общий контакт с подключенной питающей фазой и отводящие контакты к лампам.

Подключение фазы должно быть к неподвижному контакту, а отводящей жилы – к подвижному. Если все выполнено правильно, клавиша будет прижата сверху в положении “включено” и снизу – в положении “выключено”.

После разборки выключатель в частном случае выглядит, как изображено на рисунке ниже (марка LEZARD). Он содержит 3 главных элемента: механизм, рамку и клавишу.

Как выглядит разобранный выключатель

Сборка выключателя

После того как вы прочистите контакты выключателя света вам потребуется его собрать. Сборка выключателя света не занимает много времени, если вы знаете, как выполнить этот процесс. Если вы не знаете, как его собрать, тогда лучше посмотреть на фото, которое вы сделали во время его разборки.

Сначала к общей клемме вам необходимо подключить общий фазный провод. После этого можно закрепить и другие проводники на своих местах. После того как корпус выключателя будет установлен в подрозетнике можно закрепить его рамку. Иногда возникают ситуации, когда крышку достаточно сложно закрепить на корпусе выключателя. Для выполнения этого процесса вам необходимо будет ослабить крепления. Если корпус будет зафиксирован правильно, тогда и крышка на выключатель сядет без проблем.

После того как эти процессы будут выполнены можно включить напряжение. Если он работает, тогда вы все сделали правильно. Как видите, ремонт выключателя света может выполнить каждый.

Читайте: дистанционный выключатель.

Как перенести — инструкция

Предположим, перед нами стоит задача иного рода — по каким-либо соображениям, необходимо поменять место базирование прибора, активирующего освещение в комнате. Тогда в первую очередь надо задуматься о том, что кроме отвёртки понадобятся ещё кое-какие инструменты.

В первую очередь это касается спрятанной в стену проводки. Перенос выключателя здесь подразумевает долбление канала для кабеля и высверливание нового гнезда для прибора. Поэтому дополнительно понадобятся перфоратор с канальной лопаткой, а также коронка по бетону для перфоратора. Потребуется и новый кабель, двухжильный с сечением проводов 1,5 мм, а также канцелярский нож для удаления изоляции. Ну и под конец пригодится шпаклёвка для заделывания канала. Составим список:

• перфоратор с лопаткой и коронкой,
• кабель 2х1,5 мм (метраж в зависимости от длины переноса),
• канцелярский нож,
• шпаклёвка и мастерок для шпатлевания.

Приготовив всё необходимое, начинаем процесс.

1. Удаляем выключатель по ранее описанному алгоритму.
2. Отмечаем новое место, которое запланировали для нашего прибора, а также прочерчиваем линию кабеля по кратчайшему пути. Для этих целей используем простой карандаш.

3. Штробим перфоратором канал для проводов.

4. Высверливаем гнездо для выключателя.
5. Вытаскиваем стакан под наш прибор со старого места и вставляем в новое.

6. Подсоединяем к освобождённым концам старых проводов новый кабель, при этом автомат должен быть отключён.

   Здесь необходимо учитывать, что к выключателю всегда подходит один питающий фазовый провод от щитка, а отходит такой же — к светильникам. Поэтому нужно к силовой линии подсоединить коричневый провод, а к линии светильников — синий, чтобы не запутаться.

7. Укладываем кабель в проделанный канал. Замазываем шпатлевкой.

8. Устанавливаем выключатель по ранее описанному алгоритму.

При подсоединении прибора на новом месте коричневый провод используем, как подводящий, а синий — как выходящий.

В случае с открытой проводкой всё гораздо проще: после разъединения питающего автомата выключатель откручивается от стены, отсоединяется от кабеля и прикрепляется в другом месте. Затем проводят недостающие жилы. Кабель обычно прячут в декоративный короб. В конце процесса провода подсоединяют к выключателю.

Короб подбирают под цвет стены

Как правильно демонтировать розетку

Итак, рассмотрев основные технические характеристики розеток и их виды, можно приступать к главному, как снять розетку со стены. Для этого вам следует понадобятся:

• маленькая отвертка с пластиковой ручкой,
• изолента,
• резиновые перчатки,
• тестер.

Вот пошаговая инструкция:

1. Первым делом необходимо обесточить квартиру. При этом следует проверить несколько раз, что электрика на самом деле обесточена. Для этого можно использовать тестер.
2. В зависимости от вида розетки осуществляется демонтаж декоративной крышки. Она может закрепляться шурупами или защелками. В отечественных розетках используется винт.
3. Затем выкручиваются крепления розетки. Если лапки подвижные, то при откручивании винта она станет доступной к изъятию.
4. Аккуратно следует вытянуть всю конструкцию розетки и посмотреть, как закреплены

Если вы хотите, чтобы обои красиво смотрелись на стене, то перед оклейкой поверхности с неё снимают все розетки и выключатели. Никакая ювелирная точность не поможет обойти приспособления без снятия – обои по периметру будут неровными, а после ремонта останется послевкусие с горчинкой.

Ниже краткая инструкция с фото, потратив на неё 5 минут, вы не получите удар током, а обои будет красиво смотреться в интерьере квартиры.

Нюансы при разборке различных видов выключателей

Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них. Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка. Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели. С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора. Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте

При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло. Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним

При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления. Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки

Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Это интересно: Проходные выключатели или бистабильное реле

2 Демонтаж выключателя – как снять выключатель скрытой проводки, не повредив провода?

Прежде чем приступать к демонтажу светового оборудования, необходимо отключить все автоматы защиты, расположенные в распределительном щитке. Теперь вероятность поражения электрическим током практически отсутствует.

Старые модели снимать несколько проще, поскольку винты у них находятся на лицевой стороне, как на розетках. В современных устройствах поменять выключатель можно лишь предварительно удалив клавиши, поскольку болты находятся именно под ними. Снять кнопки просто, достаточно лишь аккуратно поддеть их плоской отверткой. После удаления клавиш и винтов располагается непосредственно сам выключатель, который крепко зафиксирован в каркасе цилиндрической формы.

Предварительно отключаем все автоматы в щитке для перестраховки

Проверив контакт при помощи индикаторной отвертки на отсутствие напряжения, требуется открутить винты раздвижных планок, посредством которых каркас вмонтирован в углубление стены. Теперь нам остается освободить провода, для чего откручиваем болты на клеммах. Обязательно следует пометить фазный провод, чтобы не перепутать при установке нового выключателя. Можно обозначить его изолентой или просто немного загнуть.

Накладные выключатели света снимаются еще проще, поскольку в них нет раздвижных планок и фиксирующего каркаса. В любом случае, после снятия устройства, нам остается лишь установить новое оборудование – самый ответственный этап всего процесса.

Замена одноклавишного выключателя

Специалисты ее считают самым простым вариантом снятия/установки. Схема подключения светильника через одноклавишный выключатель изображена на рисунке.

Но все же важно учитывать ряд действий, и тема дня как поменять выключатель отпадет сама собой. Что бы демонтировать  выключатель света необходимо последовательно выполнять:

снятие клавиш с использованием отвертки;

снятие клавиш с использованием отвертки;

• снятие декоративной накладной рамки;
• выкручивание фиксирующих к подрозетнику шурупы;

• изъятие освободившейся внутренности выключателя с проводами;
• отсоединяем провода от старого выключателя, открутив винты и вынув провода выключателя.

Установка нового выключателя взамен старого осуществляется обратной последовательностью выше перечисленных действий.

1. Место работы должно быть обязательно обесточено;
2. Проверяем целостность изоляции на проводах;
3. Подготавливаем новый выключатель к монтажу;
4. Подгоняем необходимую длину проводов;
5. В случае необходимости зачищаем провода от изоляции;
6. Подсоединяем провода к выключателю;
7. Проверяем качество затяжки контактов;
8. Еще раз проверяем правильность собранной схемы;
9. Устанавливаем внутренности выключателя в подрозетник;
10. Выставляем выключатель по уровню;
11. Прикручиваем выключатель с помощью шурупов к подрозетнику;
12. Устанавливаем декоративную накладу и клавиши выключателя на место.

После установки, проверяем проделанную работу включив подачу электричества.

Демонтаж розеток

Логично продолжая тему, разберемся, как снять розетку со стены.

Как установить многоклавишный выключатель с розеткой?

Для такой работы понадобится обычная отвертка или крестообразная. Обязательно предварительно отключается электричество в той комнате, в которой расположена розетка.

Важно! В электрощитке тумблер автоматического выключателя должен быть опущен вниз, «зеленый экранчик» – сигнал о том, что можно безопасно работать. Чтобы разобрать розетку бытовую, сначала откручиваем ее пластиковый корпус, обычно он держится на болтике в центре

Снимаем его и откладываем в сторону

Чтобы разобрать розетку бытовую, сначала откручиваем ее пластиковый корпус, обычно он держится на болтике в центре. Снимаем его и откладываем в сторону.

Приступаем к самому механизму. По аналогии с выключателем, крепление розетки к подрозетникам происходит двумя болтиками: или по бокам, или в верхней и нижней части. Откручиваем их. Есть еще устройства с распорными механизмами. Они держатся в стене посредством специальных ушек. Если их немного ослабить, то розетка легко выйдет из монтажной коробки.

Далее отсоединяем электрические провода. К устройству подводятся три провода: «фаза», «ноль», «заземление», здесь легко выкручиваются болтики из специальных креплений. Потом тянем провод в свою сторону. Таким образом, розетку разобрали, процедура в действительности довольно простая.

Замена выключателя

Выгоревшие контакты, оплавленная изоляция и просто отсутствие реакции на ваши действия говорят о том, что выключатель лучше заменить. Отсоединив провода, ни в коем случае не оставляйте их болтаться просто так из стены даже на полчаса. Это привычное место на стене, куда домашние машинально кладут руку, чтобы включить свет. Замотайте оголённые провода изолентой на время похода в магазин. Немного сложнее будет ситуация в больших комнатах с различной интенсивностью освещения. Впрочем, последовательность действий того, как разобрать двухклавишный выключатель света, не отличается от работы с одноклавишным. Единственный нюанс многоклавишного выключателя в том, что нужно помечать концы проводов в стене в случае необходимости замены элемента. Можно, конечно, опытным путём определить последовательность подключения, но это займёт лишнее время и не слишком безопасно.

Установка с двумя кнопками

Замена одноклавишного выключателя на двухклавишный осуществляется по тому же алгоритму, что и в случае с одноклавишным переключателем.

Есть отличие: понадобится подключить три фазовых проводника на клеммы L1, L2 и L3. Для трехклавишного устройства используем четыре проводника: к фазе — один, и по одному к каждому контакту.

Не в каждом случае используются провода привычных цветов: красный для фазы, черный (синий) для нуля. В зданиях старой постройки и в частных домах цветовая схема часто отличается. Встречаются и одноцветные провода. Рекомендуется искать нужные провода с помощью индикатора.
