Как заряжать литий ионный аккумулятор

Что делать, если 18650 не заряжается

Ситуация, когда батарея не заряжается, возникает после долгого хранения литий-ионных элементов или их переохлаждения.

Большинство элементов 18650 оборудованы контроллером, который защищает АКБ от перезаряда, во время работы предотвращает перегрев и взрывное разрушение.

Контроллер питания отключает банки аккумулятора от клемм при падении напряжения ниже допустимого уровня 2,4 В – измеренное напряжение на клеммах нерабочего аккумулятора 0 В.

Поднять напряжение на аккумуляторе и ограничить предельный ток можно включением резистора в цепь, собрав схему из телефонного блока питания с током выше 0,1 А, резистора на 300-1000 Ом мощностью 0,5-1 Вт и вольтметра. Включаем на одну-две минуты ЗУ в сеть – контролируем напряжение, после того как оно достигнет 3 В, отключаем схему и ставим аккумулятор на зарядку.

Как заряжать аккумулятор, правила

Литий-ионные аккумуляторы похожи на людей тем, что они не ведут себя одинаково и работают лучше всего при температурах, которые не являются ни слишком жаркими, ни холодными.

Эти батареи работают лучше при высоких температурах, чем при низких, так как тепло снижает внутреннее сопротивление и ускоряет химическую реакцию внутри батареи. Побочным эффектом этого процесса является то, что он создает нагрузку на батарею, что может привести к сокращению срока службы в жарких условиях в течение продолжительных периодов.

С другой стороны, низкие температуры увеличивают внутреннее сопротивление, что увеличивает нагрузку на аккумулятор и сокращает его емкость. Батареи, которые обеспечивают 100% -ную емкость при 27 ° C, обычно уменьшаются на 50% при -18 ° C и так далее.

Li ion аккумуляторы как правильно заряжать?

Не разряжать полностью

Несоблюдение этих советов и инструкций может привести к повреждению аккумулятора до такой степени, что он станет непригодным для использования. Вы также можете поставить под угрозу свою безопасность и безопасность других людей, если батарея не используется должным образом. В сочетании с несовпадающим зарядным устройством может произойти перегрев или перезарядка, и существует риск возгорания.

Полная разрядка производится не чаще раза в 3 месяца

Как правильно заряжать литий ионные аккумуляторы?

Зарядка ионно-литиевых батарей очень отличается от зарядки никель-кадмиевых или никель-металлогидридных батарей.

Различия заключаются в том, что литий-ионные аккумуляторы имеют более высокое напряжение на элемент. Они также требуют гораздо более жестких допусков на напряжение при обнаружении полной зарядки, а после полной зарядки они не допускают или требуют подзарядки

Особенно важно иметь возможность точно определять состояние полной зарядки, поскольку литий-ионные аккумуляторы не допускают перезарядки

Хранение с небольшим зарядом

Большинство литий-ионных аккумуляторов, ориентированных на потребителя, заряжаются до напряжения 4,2 В на элемент, и это допускает отклонение около ± 50 мВ на элемент. Зарядка сверх этого вызывает напряжение в элементе и приводит к окислению, что сокращает срок службы и производительность. Это также может вызвать проблемы с безопасностью.

Заряжать только оригинальной зарядкой

Зарядку литий-ионных аккумуляторов можно разделить на два основных этапа:

• Заряд постоянного тока: на первой стадии зарядки литий-ионного аккумулятора или элемента тока заряда контролируется. Как правило, это составляет от 0,5 до 1,0 С. (Примечание: для батареи емкостью 2000 мАч скорость зарядки будет равна 2000 мА для скорости зарядки С). Для потребительских элементов LCO и батарей рекомендуется скорость зарядки не более 0,8 ° C.На этом этапе напряжение на ионно-литиевом элементе увеличивается для заряда постоянного тока. Время зарядки может быть около часа для этой стадии.
• Заряд насыщения: Через некоторое время напряжение достигает пика в 4,2 В для элемента LCO. В этот момент элемент или батарея должны войти во вторую стадию зарядки, известную как заряд насыщения. Поддерживается постоянное напряжение 4,2 В, и ток будет постоянно падать. Конец цикла зарядки достигается, когда ток падает примерно до 10% от номинального тока. Время зарядки может быть около двух часов для этой стадии в зависимости от типа элемента и производителя и т. Д.

Эффективность заряда, то есть величина заряда, удерживаемого батареей или элементом, относительно количества заряда, поступающего в элемент, является высокой. Эффективность зарядки составляет от 95 до 99%. Это отражает относительно низкие уровни повышения температуры клеток.

Не перегревать аккумулятор при зарядке

Есть моменты, когда вы не можете использовать аккумулятор в течение длительного периода времени. Вот советы по поддержанию максимальной емкости батареи для длительного хранения.

Что делать, если аккумулятор не заряжается

Если вышеперечисленные методы не помогли, то рекомендуем ознакомиться со следующими способами как оживить аккумулятор 18650.

С помощью специального зарядного устройства

Это действие осуществляется при помощи китайской копии зарядного устройства «IMAX B6» и мультиметра. Эта зарядка доступна в широкой продаже, и она отлично восстанавливает аккумулятор в домашних условиях.
Для начала необходимо проверить саму батарею, путем соединения к ней мультиметра и выставляя устройство в режим измерения напряжения. Если у аккумулятора глубокий разряд, мультиметр покажет низкие показателями U в милливольтах.

Суть метода заключается в том, чтобы измерение реального количества U в аккумуляторе «мешает» контроллер.
Есть два вывода, плюс и минус, которые идут непосредственно с батареи на контроллер. На выводах чаще всего напряжение составляет 2,6 В это достаточно небольшое значение.

Напряжение будет по немногу подниматься. Это значит, что восстановление li ion аккумулятора идёт успешно. Через какое-то время значение U дойдет до 3,2 вольт, и батарея начнет «раскачиваться». Позже её можно будет заряжать от «родной» зарядки.

С помощью резистора и «родного» ЗУ

Этот способ еще более проще осуществить, чем предыдущий. Здесь необходимо «минус» подзарядки подвести к «минусу» аккумулятора. А «плюс» вывести путем резистора на «плюс» батареи.
После этого следует подать питание и напряжение будет возрастать.
Его можно поднять до 3В, для достижения этого показателя, нужно процедуру провести в течении пятнадцати минут. Как только метод завершен, аккумулятор можно проверить на работоспособность.

С помощью вентилятора

Чтобы осуществить этот метод нам понадобится блок питания, в котором выходное напряжение было минимум 12В. «Минус» вентилятора следует подсоединить к «минусовом» разъему блока питания, а его «плюсовой» к плюсу и обязательно фиксировать вручную на аккумуляторе.
Когда мы включим устройство, вентилятор начнет работать. Это значит, что в батарее уже идёт ток. Процедуру не стоит долго продолжать, где-то через 30 секунд нужно выключить сеть. После такого восстановления напряжение обычно повышается до 3В.

Восстановление 18650 аккумуляторов при помощи подзарядки от другого аккумулятора

Существует способ как реанимировать литий-ионную батарею с помощью другого автомобильного аккумулятора. Для этого нам нужна любая другая батарея на 9 В, скотч, а также тонкий провод.
Метод осуществляется по следующим этапам:

• Проводки требуется подвести к контактам батареи, которую мы хотим реанимировать. На каждый контакт провод должен быть отдельным.
• Нельзя замыкать контакты «плюс» и «минус» лишь одним проводом. Из-за этого может произойти короткое замыкание, и оживить батарею будет нельзя.
• Соединения нужно закрепить скотчем, на которой перед этим необходимо сделать метку маркером, какой провод с каким контактом будет соединён.
• Провод от «плюса» девятивольтового аккумулятора следует соединить с «плюсом» восстанавливаемой батареи.
• Минусовые контакты надо соединить по этому же методу.
• Все контакты закрепляем изолентой, чтобы провода не отошли.
• Ждём определенное время и следим за состоянием батареи, она должна минимально нагреться.
• Когда аккумулятор станет тёплым, сразу же отсоединяем от АКБ батареи.
• Проводим перезарядку.
• Проверяем работу.

С помощью использования тренировочных циклов

Этот метод проводится для предотвращения сульфатации, а также для того чтобы определить емкости батареи. Такие циклы нужно проводить минимум один раз в год и процедура выполняется по следующим этапам:

• Следует зарядить литий-ионный аккумулятор обычным током до того момента, пока он полностью не зарядится.
• Выдерживаем ее четыре часа после того как прекратилось питания.
• Корректируем плотность электролита.
• Включаем заряд на 25-35 минут чтобы электролит был перемешенным.
• Необходимо провести контрольную разрядку постоянным нормальным током десяти-часового режима и контролировать время полного разряда до того как напряжение спадет до 1,7 В на банку
• Емкость батареи можно определить как уровень разрядного тока умноженный на время разряда.
• После того, как контрольный разряд осуществлён необходимо сразу же полностью разрядить аккумулятор. Если получилось так, что емкость не заряжается аккумулятор 18650 скорее всего уже не починить.

Основные минусы данного метода:

• Сокращается срок службы.
• Долгое время восстановления литий-ионных аккумуляторов.
• Огромные затраты энергии.
• Маленькая эффективность способа.

Как правильно заряжать Li-ion аккумулятор

При эксплуатации литий-ионных аккумуляторов, необходимо правильно заряжать устройство и контролировать этот процесс. Зарядка осуществляется по специальной схеме, а контроль при помощи дополнительных плат или обычного сопротивления (резистора).

Двухступенчатая схема зарядки

Двухступенчатая схема заряда является оптимальным способом зарядки литиевых аккумуляторов. В этом случае контроллер заряда имеет повышенную нагрузку, однако это не сказывается на сроке службы устройства.

Выполнение первого этапа зависит от того, каким током будет насыщаться устройство. Номинальная величина тока равна 0,2-0,5 С (С — емкость аккумулятора), а мощность 12,6 вольт. Постоянный зарядный ток обеспечивается путем работы зарядного устройства (ЗУ), которое поднимает потенциалы на клеммах аккумулятора. При отметке в 4,2 В батарея набирает 70-80% заряда, и первый этап заканчивается.

Второй этап характеризуется постоянным напряжением и постепенно снижающимся током. Устройство поддерживает потенциал на отметке 4,15-4,25 В и контролирует параметры тока. Чем выше показатель, тем меньше становиться ток. Величина 0.05-0.01 С говорит об окончании процесса.

Как контролируют параметры зарядки

Литиевые аккумуляторы нуждаются в контроле, так как они работают в узком диапазоне изменения напряжения. Оптимальным значением считается 3 — 4,2 В. Контроллер установлен в зарядном устройстве, однако каждая батарея имеет свои прерыватели и модули защиты. В случае нарушения какого-либо параметра защитная функция отключает банку и разрывает цепь.

Контроллер обеспечивает различные функции управления:

• переводит режимы CC/CV;
• контролирует подачу энергии в банках;
• подает ток, компенсирующий саморазряд;
• измеряет температуру, предотвращая порчу батареи;
• отключает зарядку.

Зарядить аккумулятор без контроллера можно, используя резистор, включенный последовательно с устройством. Собрать схему своими руками несложно, если предварительно будут рассчитаны сопротивление, мощность резистора и ток заряда.

Правило 2. Полную разрядку все же необходимо предпринимать раз в три месяца

При нестабильной и нерегулярной зарядке среднестатистические отметки максимального и минимального зарядов в упомянутом ранее контроллере сбиваются.

Это приводит к тому, что устройство получает некорректную информацию о количестве заряда.

Предотвратить это поможет профилактическая разрядка. При полной разрядке аккумулятора, минимальное значение заряда в схеме управления (контроллере) обнулится.

После этого необходимо зарядить батарею «под завязку», продержав от восьми до двенадцати часов в подключенном к сети состоянии.

Это обновит максимальное значение. После такого цикла работа батареи будет стабильнее.

Как зарядить аккумулятор 18650 без зарядного устройства в домашних условиях

Иногда возникает вопрос – как заряжать литий-ионный аккумулятор 18650 подручными средствами, когда заводского зарядного устройства нет под руками.

Как зарядить аккумулятор 18650 зарядкой от телефона

Используем блок питания от кнопочного телефона:

• отрезаем штекер подключения к телефону;
• снимаем оболочку провода;
• разъединяем и зачищаем один-два сантиметра проводов – черный «минус», красный «плюс»;
• правильно соблюдая полярность, плотно прикрепляем оголенные провода к клеммам при помощи скотча или пластилина;
• включаем зарядку в сеть;
• через час зарядки аккумулятор можно снова использовать в качестве источника питания.

Как сделать зарядку для аккумулятора 18650

Простейшее зарядное устройство для аккумулятора 18650 можно сделать самостоятельно на основе ТР 4056 – модуля заряда с линейным зарядом тока и напряжения.

Схема подключения простая – ток заряда задается всего одним резистором.

Для зарядки используется сетевой адаптер или USB-порт любого устройства.

Процесс заряда можно отследить по светодиодам:

• индикатор красный – идет процесс зарядки;
• индикатор зеленый – заряд окончен.

Особенности зарядки аккумуляторов разных типов

В шуруповертах устанавливается несколько типов аккумуляторов – никель-металлогидридный, никель-кадмиевый и литий-ионный. Каждый имеет уникальные черты, а зарядка выполняется с учетом рекомендаций для данного вида.

Никель-кадмиевый

Самый популярный тип батарей, его преимущества – компактные размеры, низкая стоимость и большая емкость. Выдерживает свыше тысячи циклов перезарядки в зависимости от качества материалов, используемых при их изготовлении, а также соблюдения условий использования.

Этот вид аккумуляторов имеет существенный минус – эффект памяти. Если прерывать их зарядку до окончания, емкость батареи будет со временем уменьшаться. Кроме того, их производство очень токсично, поэтому часть европейских стран отказались от их использования.

Никель-металлогидридный

Эти аккумуляторы представляют собой новое поколение техники предыдущего типа, их производство и эксплуатация практически полностью безопасны для экологии. Эффект памяти у них проявляется в значительно меньшей степени. Имеют существенный недостаток – высокий ток самозаряда. Батареи этого типа хранят полностью заряженными, а если они не эксплуатируются в течение 30 дней, рекомендуется повторно восстанавливать их емкость.

Литий-ионный

Аккумуляторы этого типа считаются самыми лучшими. Заряжаются быстро, эффекта памяти не имеют. Такие батареи не нуждаются в полной разрядке, а подключать к питанию допускается по мере необходимости. К недостаткам относится высокая стоимость, а также боязнь низких температур.

Литий-ионные аккумуляторы шуруповерта правильно заряжать при температуре от 10 до 40°С, а если они во время этого процессора нагреваются, их следует охладить, чтобы не допустить поломки.

Литий-ионный и литий-полимерный, разница

Аккумуляторная батарея – система динамичная. Рабочие параметры зависят от любого компонента. Посмотрим, как подействовало наполнение гелем вместо жидкого электролита и какой лучше, литий-полимерный или литий-ионный аккумулятор, в чем разница.

Оба вида батарей характеризуются высокой плотностью энергии при малых размерах. Один элемент способен выдать напряжение 3,6 В, в два раза больше Ni-Cd батареи. Нет эффекта памяти, аккумулятор можно заряжать на любом уровне запаса энергии.

Отличия в том, что при использовании жидкого литий-ионного аккумулятора максимальное напряжение при заряде и минимальное при разряде контролирует встроенная защита, устройство становится дороже. Без защиты возможно возгорание и даже, взыв. Такие проблемы не сопровождают работу сухого литий-полимерного элемента. Гелевый элемент можно называть литий-ионным полимерным аккумулятором. Это гибрид, где используют вместо сепаратора полимерную пленку с твердым составом, ее действие усиливает обычный электролит в гелевой форме. Но называют гибрид литий-полимерным, в интересах маркетинга.

Общие правила зарядки

При зарядке батареи строительного инструмента нужно соблюдать следующие правила:

1. Заряжать АКБ следует в помещении при температуре +10…+40°С.
2. Для предупреждения перегрева во время накопления заряда можно время от времени отключать аккумулятор от сети (при наличии встроенного термистора данная мера не требуется).
3. Новые накопители не следует устанавливать на шуруповерт без предварительного заряда и проверки мультиметром.
4. Подзаряжать аккумулятор нужно сразу после того, как он сел: при саморазряде напряжение может опуститься ниже критического уровня, в результате чего накопитель выйдет из строя.
5. Не следует оставлять АКБ подключенным к сети после восстановления заряда: рекомендуемый промежуток времени между окончанием процесса и отключением – не более 20-30 минут.

Продолжительность зарядки может составлять от 0,5 до 6-7 часов в зависимости от типа накопителя и степени разряда. При использовании импульсного зарядного устройства (ЗУ) она сокращается до 60-100 минут.

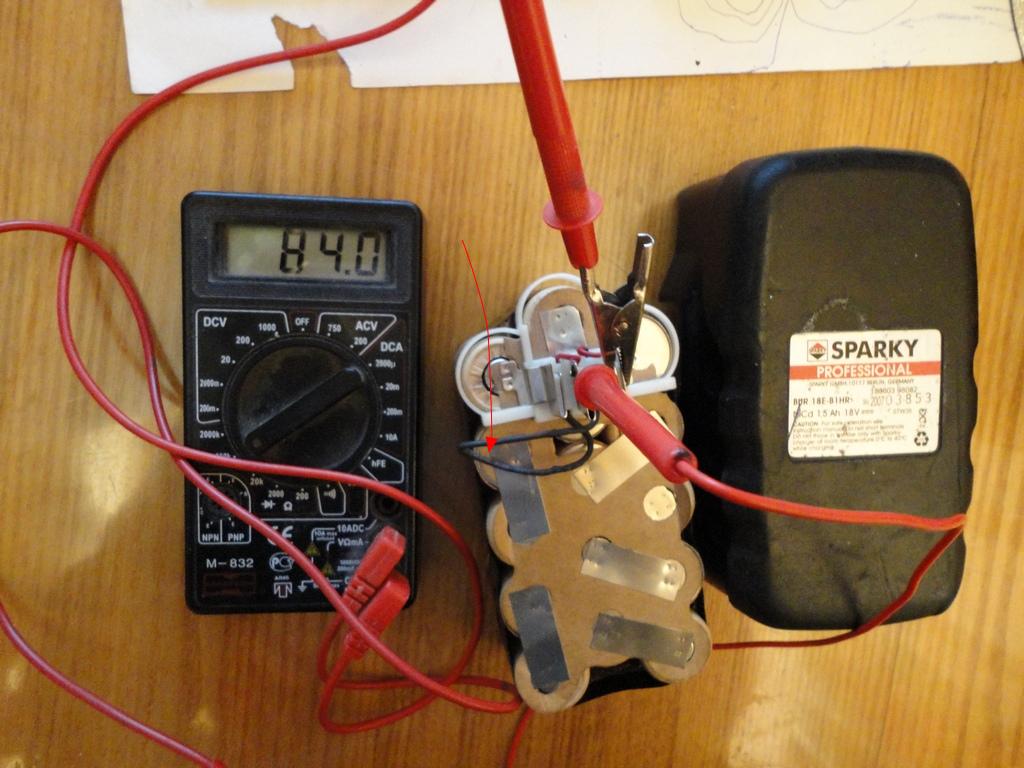

Проверка состояния АКБ при помощи мультиметра

Будет полезно, чтобы определить причину, по которой батарея не заряжается. Процедура выявит работоспособность аккумуляторов. Приведем простые в реализации методы, которые можно использовать в домашних условиях. Подготовьте оборудование: помимо мультиметра потребуются инструменты для разборки АКБ (плоскогубцы, паяльник, отвертка, нож.

1. Проверьте батарею на зарядке, снимая показания с интервалом 30 минут. Вольтаж должен стабильно возрастать до полной зарядки.
2. Быстрый метод проверки состояния АКБ. Замеряем U вхолостую. Сопоставляем результат с реальным напряжением и количеством элементов Показатели разнятся – АКБ имеет нерабочие части, которые требуется заменить.

Как заряжать Li-ion аккумулятор шуруповёрта

Привет!

Принес пару недель назад 6 макитовских девайсов в ремонт.

4 шуруповёрта, 1 лобзик и 1 шлифмашинку.

Прямо коробку целую. Тяжелую.

Озвучили мне цену ремонта. Оказалось, только один шуруповёрт имело экономический смысл восстанавливать. Остальные пошли на запчасти.

Вобщем, сама собой пришла пора замены парка ручного аккумуляторного инструмента.

Вот и закупил сразу для всех столяров новые шуруповёрты с Li-ion аккумуляторами.

Парни привыкли к Ni-cd аккумуляторам, а Li-ion требуют совсем другого подхода. Прямо до противоположности.

И, понятно, речь ведь идет не только о том, как заряжать Li-ion аккумулятор шуруповёрта. Если его неправильно разряжать и/или хранить – тоже мало хорошего для него будет.

Поэтому просмотрел пару десятков сайтов и пару часов видео.

Выкинул всю шелуху и сделал самую «сухую» без «воды» выжимку.

Особенности Li-ion батарей

В подобной батарее основа отрицательного электрода представлена углеродсодержащими веществами со структурой, упорядоченной полностью, либо частично. Исходя из материала будет изменяться процесс интерполяции Li в C. Положительный электрод, как правило, выполнен из кобальта или оксида никеля.

Аккумуляторы (АКБ) Li-ion не позволяют безгранично превышать уровень заряда.

АКБ имеют достаточно высокие характеристики, отличные у разных изготовителей. Номинальное напряжение 3,7−3,8 В при максимуме 4,4 В. Внутреннее сопротивление от 5 до 15 мОм/1Ач. Энергетическая плотность 110−230 Вт*ч/кг.

Зарядка проходит в 2 стадии:

1. До конкретного момента течёт предельно высокий зарядный ток.
2. Как только достигнуты рабочие характеристики, ток постепенно понижается до 3% от наибольшей величины.

Достоинства:

• большая плотность разрядных токов и накопившейся энергии;
• выдача более высокого напряжения;
• наименьший саморазряд – 4–6% за мес., 10–20% за год;
• полная зарядка, а затем разрядка до конца после приобретения новой батареи не требуются;
• рабочий ресурс около 10 лет;
• возможна регулярная небольшая подзарядка;
• большой разброс рабочих температур – от -20 до + 50 °С;
• эффективно сохраняет энергию, потеря не больше 5% накопленной ёмкости в мес.;
• можно долго хранить в рекомендуемых изготовителем условиях;
• возможно создавать Li-Ion батареи разных форм и габаритов;
• малая масса;
• большой запас рабочих циклов разряда-заряда (более 1000);
• лёгкость в применении и уходе.

Минусы:

• повышенная восприимчивость к режиму разряд-заряд, в связи с чем нужны встроенные элементы для обеспечения безопасности;
• период эксплуатации значительно понижается при неконтролируемой разрядке;
• полный разряд сильно уменьшает время службы;
• при различных температурах разрядка проходит с разной скоростью. Чем она выше, тем больше потеря ёмкости;
• на катоде при неполной зарядке не все ионы успевают преодолевать барьер высвобождения, оставшись в пограничном положении. При разряде они при попытке возвратиться на свою позицию встречаются с подобными частичками. Это негативно влияет на структуру электрода.
• при неполном заряде при разрядке АКБ будут создаваться «микроэффекты» памяти. Это обусловлено динамикой ионов, которая сильно ухудшится.

Избегайте простоя зарядки

Ставить устройство на зарядку ночью или на весь день — очень распространенная привычка, но она не рекомендуется по нескольким причинам (старый миф о «перезарядке» не является одним из них). Во-первых, непрерывная подзарядка полностью заряженной батареи может привести к металлизации металлического лития, что снижает стабильность в долгосрочной перспективе и может привести к сбоям в работе всей системы и перезагрузкам. Во-вторых, это оставляет аккумулятор на более высоком напряжении, когда аккумулятор находится на 100%, как мы упомянули выше. В-третьих, создается избыточное тепло, вызванное потерей мощности.

В идеале, устройство должно прекратить зарядку, когда оно достигнет 100-процентной емкости аккумулятора, включив только цепь зарядки, чтобы время от времени пополнять аккумулятор — или, по крайней мере, уменьшая зарядный ток до очень малых величин.

Последний пункт, который стоит упомянуть, это паразитная нагрузка. Это происходит, когда батарея сильно разряжается при зарядке, например при просмотре видео или играх во время зарядки.

Такие нагрузки вредны для батарей, потому что они искажают цикл зарядки и могут вызывать мини-циклы, когда часть батареи непрерывно работает и изнашивается с большей скоростью, чем остальная часть элемента. Еще хуже — паразитные нагрузки, когда устройство полностью заряжено, также вызывают более высокое напряжение и нагревание батареи.

Лучший способ избежать паразитных нагрузок — выключить устройство во время зарядки. Но, вероятно, более реалистично поддерживать рабочую нагрузку очень легкой, пока устройство подключено к сети, оставляя его большую часть времени в режиме ожидания. Не забудьте отключить его, как только батарея будет достаточно заполнена.
