Штроборез своими руками – что это такое, пошаговая инструкция

Инструмент для штробления газобетона

Газобетонные блоки благодаря своей ячеистой структуре технологичны в монтаже. Например, отрезать часть блока нужного размера или выполнить скос можно с помощью ножовки по дереву, а отверстие нужного размера — с помощью сверла или коронки. Выполнение штробы в блоке или стене является аналогичной операцией, для которой применяется свой инструмент. Подбор необходимого инструмента для штробления стен зависит в основном от объема планируемых работ.

Профессионалы предпочитают пользоваться электрическими штроборезами, имеющими полный набор функций для любого вида работ. Некоторые работы можно выполнить с помощью имеющихся в хозяйстве перфоратора, болгарки или дрели. В качестве инструмента в этом случае используются их стандартные насадки — алмазный круг, ударное зубило, фреза. Также для ручной работы с газобетоном давно опробованы простые по конструкции, эффективные в работе, недорогие и доступные в приобретении штроборезы.

Изготовление ручного штробореза

Рабочей частью ручного штробореза является скребок, для изготовления которого можно использовать водопроводную трубу или полосу.

Диаметр трубы должен соответствовать ширине паза. От нее отрезается кусок длиной 100-120 мм, один край которого обрезается под углом 45°. Полученный скребок приваривается к рукоятке под углом 30-40°, чтобы обеспечить оптимальный угол при протяжке инструмента.

В качестве полосы можно использовать монтажную перфорированную полосу, пилу от коронки по дереву или кусок гибкой механической пилы. Выбранный материал нужно согнуть в форме треугольного скребка с закругленными углами, с помощью сварки закрепить между собой свободные концы и приварить под нужным углом к рукоятке.

Для рукоятки используется водопроводная труба, стальная арматура или полоса. Лучше изготовить по образцу заводского штроборез с 2 рукоятками — для прижима и для протягивания. Форма ручек может быть самой разной, расстояние от скребка до прижимной ручки составляет примерно 200 мм, расстояние между прижимной и протяжной ручками — примерно 300 мм.

Изготовление электрического штробореза

Производительность штробления, сравнимую с использованием фирменных штроборезов, проще всего получить доработкой болгарки. Ее мощности хватит для резки газобетона 2 алмазными кругами, установленными с нужным зазором. Производители еще не предложили такую востребованную строителями форму инструмента, так что разрабатывать способ крепления в этом случае приходится индивидуально под имеющуюся болгарку.

Доработка конструкции заключается в изготовлении дополнительных деталей для установки и крепления двух дисков. При небольшой ширине паза под прокладку электропроводки нужна будет дополнительная прижимная гайка с буртиком для установки второго диска. Ею закрепляют первый диск, а второй зажимают штатной гайкой. Для широкого паза придется изготовить дистанционную шайбу и новую прижимную гайку для обеспечения ее закручивания минимум на 5-6 витков резьбы.

Следующий шаг доработки относится к обеспечению нормальных условий работы. Резка газобетона электрическим инструментом связана с образованием большого количества строительной пыли, для чего профессиональные штроборезы оборудованы защитным кожухом со специальным патрубком для пылеотсоса. В какой-то мере это устройство может заменить пылесос, но при его отсутствии лучше доработать и защитный кожух болгарки.

Нижняя сторона кожуха в месте выхода дисков обрезается по плоскости, по периметру которой приваривается фланец шириной 10-15 мм из полосы толщиной 4-5 мм. Фланец служит в качестве опоры при протяжке штробореза по поверхности, а высота выступания дисков должна обеспечить требуемую глубину канавки. Для регулировки глубины реза на фланец можно устанавливать дополнительные пластины.

Патрубок для пылеотсоса можно выточить или сделать из куска водопроводной трубы, а устанавливать необходимо в передней по ходу протягивания части кожуха. Для удобства в работе необходимо переустановить и ручку крепления болгарки на корпус кожуха. Для этого в удобном месте к нему приваривается гайка нужного размера.

Приготовление и пропорции керамзитобетона для стяжки пола

Керамзитобетон является одним из видов лёгкого бетона, чаще всего он применяется для утепления или в процессе строительства зданий с облегчёнными стенами. По целевому назначению этот материал разделяют на теплоизоляционный, теплоизоляционно-конструктивный и конструктивный (самый прочный). Несмотря на то, что керамзитобетон наиболее востребован в виде готовых блоков, возможно также самостоятельное изготовление данного материала для создания стяжки пола или для других задач.

Рассмотрим состав и соотношение компонентов керамзитобетона, в зависимости от его назначения. Если говорить о бетонной стяжке, то включение в её состав керамзитобетона, вместо щебня или гравия, делает бетонную плиту более лёгкой и увеличивает её теплоизоляционные характеристики. Ингредиенты должны обязательно иметь правильную пропорцию в составе керамзитобетона, чтобы в последствии стяжка пола не потрескалась и обладала достаточной прочностью.

Оптимальное соотношение цемента, песка и керамзита лежит в пределах от 1:2:5 до 1:3:6, в зависимости от фракции керамзита, марки цемента, качества и влажности песка. При этом рекомендованная марка портландцемента не ниже 400

Важно понимать, что прочность керамзита, как заполнителя, значительно ниже прочности щебня, поэтому цемент низких марок здесь применять нельзя

Использовать керамзитобетон можно также для блоков или делать заливку монолитных стен жидким керамзитобетонным раствором. Для этого рекомендуется брать следующее соотношение: на 1 часть цемента 1 часть песка и 10-12 частей керамзита фракцией до 20 мм. Стены из раствора с такой пропорцией будут обладать достаточной прочностью, хорошей теплопроводностью и долговечностью.

Остаётся только вопрос, как замесить хороший раствор? Первым делом следует залить керамзит цементным молочком так, чтобы все гранулы полностью смочились. Состав молочка предусматривает 2 части воды на 1 часть цемента. Как мешать керамзит каждый строитель выбирает сам, исходя из доступных средств. После полноценной пропитки керамзита молочком, в него добавляются основные компоненты в расчётных пропорциях. Для фундамента керамзитобетон используется только в виде готовых заводских блоков, самостоятельное приготовление связано со слишком высокими рисками.

www.avtobeton.ru

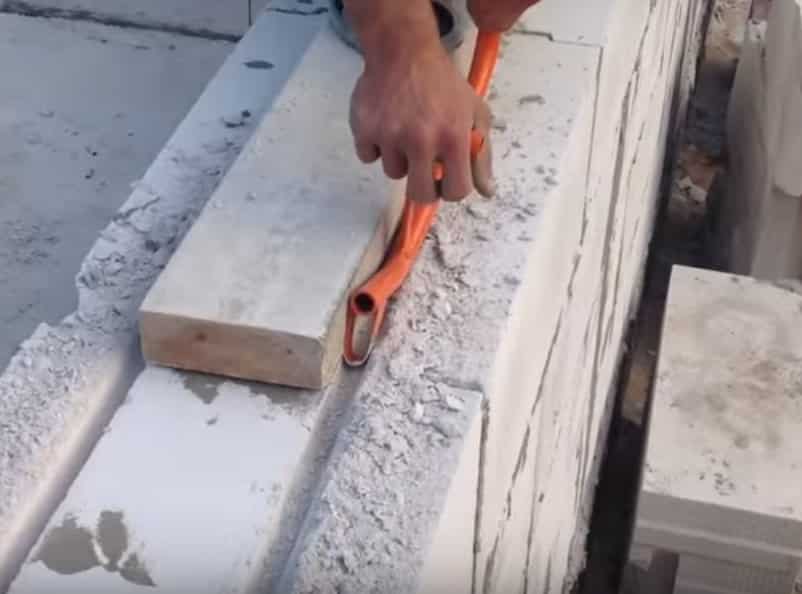

Штробление пазов в газобетоне

Для газоблочных стен самым простым и эффективным способом устройства скрытой прокладки инженерных коммуникаций является штробление. Выполненные в стене пазы должны обеспечить надежную укладку электропроводки или водопровода, не нарушая при этом прочности и устойчивости конструкции. При планировании трассировки необходимо выполнить несколько обязательных требований:

  • штробы должны быть проложены только в вертикальном или горизонтальном направлении, диагональная прокладка не допускается;
  • длина канала должна быть не более 3 м;
  • ширина и глубина пазов должны обеспечить плотную, без лишних зазоров, укладку кабеля или трубы, при этом их размер не должен превышать 25 мм;
  • расстояние каналов от дверей, окон, потолков должно быть не менее 15 см.


Штробление газобетона.

Кроме скрытой проводки коммуникаций, штробление выполняют и при монтаже стен из газобетонных блоков для установки армопояса между ярусами стены. Эти работы являются обязательными, так что при строительстве дома из газобетона без штробления обойтись невозможно, а его выполнение требует специального инструмента.

Назначение штробореза

Штроборез – специализированный инструмент для создания штроб (технических канавок) в бетонных или кирпичных полах и перекрытиях.

Наиболее часто применяется при укладке электропроводки.

Любая уважающая себя строительная бригада обязана иметь штроборез, так как он позволяет сократить время укладки коммуникаций на объекте, формируя штробы строго заданной глубины и ширины.

Инструмент применяется для нарезания канавок в прокладке трубопровода, при разводке систем отопления.

Наиболее востребованным является дорогостоящий электрический вариант, хотя существуют и другие его виды.

По этой причине покупать инструмент для разовой укладки, например, канализации, не имеет смысла.

Другое дело, если речь идет о бригаде, или даже целой фирме, занимающейся разводкой газопровода в домах и квартирах, или выполняющей полный спектр строительных работ.

Создаем штроборез своими руками – дешево и эффективно

Этот инструмент очень хорош, но специально покупать его для разового использования невыгодно, ведь стоимость его довольно высока… В таких случаях можно все создать самим, используя при этом болгарку и пылесос. Осталось разобраться, как сделать штроборез своими руками. Первоначально надо подготовить подходящие элементы, а это болгарка, пара дисков, несколько гаек, что-то вроде предохранительного кожуха и, конечно же, пылесосный механизм. Сначала берутся диски и прикрепляются на болгарку.

Один диск крепится обычным способом, а второй надо монтировать при помощи специальной гайки с кольцом, это своеобразная фиксация, крайне надежная, она не даст крепежу раскрутиться. Далее берется еще одна гайка, ей и прикрепляется второй диск, который расположен на родной гайке от болгарки. Желательно, чтобы на болгарке уже был предохранительный кожух. Он будет направлять всю пыль в противоположную сторону от работающего человека.

Если кожуха нет, то придется найти какой-то пластичный материал и смастерить простенькую защиту самостоятельно

Затем крепится пылесосный механизм хомутами, но так, чтобы не была нарушена работа дисков, кстати, важно тут соблюсти еще одно условие – чтобы мотор от пылесоса держался надежно. На этом самодельный бороздодел можно считать законченным

Подготовка основания под стеновые блоки из керамзитобетона

Подготовительные мероприятия предусматривают выполнение следующих работ:

  1. Обеспечение горизонтальности опорной поверхности фундамента.
  2. Устранение локальных дефектов, заделку трещин и неровностей.
  3. Гидроизоляцию фундамента с помощью рулонных материалов или мастик.


Допускается применять при кладке своими руками и сухой клей, его необходимо лишь развести водой, согласно инструкцииДля защиты керамзитоблоков от поглощения влаги используются следующие виды гидроизоляции:

  • рулонный рубероид;
  • битумная мастика;
  • стеклоизол.

Двухслойная гидроизоляция обеспечивает надежную защиту керамзитных блоков от впитывания влаги. На поверхность гидроизоляционного материала укладывается тонкий слой цементного раствора, на который ложится первый ряд блоков. До начала кладочных мероприятий следует заранее нарезать необходимое количество доборных блоков и разложить блочный стройматериал по контуру фундаментной основы.

Пооперационная инструкция кладки керамзитобетонных стен

Технология кладки керамзитобетонных блоков не вызывает затруднений у начинающих застройщиков.

Кладка стен из керамзитобетонных блоков начинается с угловых частей фундамента и выполняется по следующему алгоритму:

  1. Раскладывается на гидроизоляцию слой цементного раствора.
  2. Укладываются первые блоки в углах нижнего яруса.
  3. Натягивается бечевка между угловыми блоками фундамента.
  4. Выполняется кладка нижнего ряда блоков.
  5. Ложатся остальные ряды кладки с армированием через 3-4 ряда.

Критерии выбора

При покупке инструмента следует обращать внимание на такие параметры, как:

Мощность. Самый важный фактор, определяющий производительность устройства. Варьируется от 900 Вт до 3 кВт. Главное правило – мощность должна соответствовать диаметру диска и выполняемой работе. Желательно, чтобы устройство имело запас мощности – это предохранит мотор от перегрева.

Диаметр диска. Определяет максимальную глубину проделываемой канавки.

Скорость вращения диска. От неё зависит, насколько качественным будет прорез.

Регулировка расстояния между дисками. Для прокладки проводов достаточно штробы шириной 1-2 см. Если же стоит задача вмонтировать в стену трубу, этот показатель должен быть гораздо большим. Поэтому диапазон регулировки нужно подбирать соответственно целям работы.

Вес

Чем легче аппарат, тем меньше устает рука (особенно важно учитывать вес при потолочных работах). В то же время снизить массу инструмента удается только одновременно с понижением мощности.

Уровень шума

Звук режущих бетон дисков, как правило, очень громкий. Желательно, чтобы общую громкость не слишком увеличивал шум электродвигателя. Проверить этот показатель можно запустив мотор на холостых оборотах.

Вибрация. В инструкциях об этой характеристике информации не найти. Оценить степень вибрации можно только опытным путем или по отзывам обладателей инструмента.

Вспомогательный функционал:плавный запуск;
защита от перегрузки, заклинивания, случайного включения;
автоматический контроль скорости вращения;
система гашения вибрации;
поддержание глубины прореза.

Армирование монолитного пояся для стропильной системы

Нередко в загородных коттеджах устраивают мансарды. Для этих целей чаще всего возводят аттиковые стены, которые являются продолжением несущих стен. Как правило, их высота колеблется от 0,7 до 1,2 м. На эти стены и опираются стропила крыши. Для упрочнения конструкции закладывается специальный железобетонный пояс. На него впоследствии опирается мауэрлат стропильной системы.

Конструкция пояса для стропил практически ничем не отличается от армопояса для перекрытий. Его высота составляет не менее 15 см. Как и армопояс, здесь можно применять теплоизоляцию для уменьшения потери тепла.

В поясах для двускатных крыш обычно оставляют место для окон. Если же крыша планируется четырехскатная, то пояс делается без промежутков.

Армирование кладки из керамзитобетона и газосиликата значительно улучшает эксплуатационные свойства здания. Возводить стены дома необходимо строго по проекту, соблюдая СНИПы, так как это существенно продлит его срок службы. Покупайте качественную арматуру и сварную сетку, устойчивую к коррозии. В этом случае вы будете уверены в том, что стены дома не потребуют ремонта несколько десятилетий!

Столбики для штакетника

После разметки участка, как водится, устанавливают столбики. Можно воспользоваться деревянными столбиками небольшого диаметра, можно использовать металлические трубы. Но поскольку вес готового ограждения не слишком велик, можно приобрести металлопрофиль (П-образный). Профиль предпочтительнее не только из расчета небольшого веса штакетника, но и внешнего изящного вида. Массивные столбы будут слишком «выступать» в таком ограждении.

Металлический профиль продается в погонных метрах, поэтому его необходимо порезать на куски необходимой длины. Конечно, лучше всего это сделать прямо на месте покупки материала.

Лучшие профессиональные инструменты

Главное отличие профессиональных штроборезов от бытовых – способность выдерживать постоянные высокие нагрузки. Благодаря этому они могут работать в течение 60 минут без перерыва.

Makita SG 1250

Один из любимых инструментов электриков, занимающихся ремонтом квартир. Благодаря оборотистому движку и продуманной системе отведения пыли бороздорез Макита вырезает аккуратную канавку в гипсокартоне, кирпиче и ракушечнике. Из приятных для мастера опций необходимо выделить виброгасящую регулируемую рукоять и систему плавного запуска.

Достоинства

Недостатки

Укомплектован алмазными дисками. Высокая стоимость.
Хорошее пылеудаление. Из-за небольшой мощность не подходит для крупных объектов.
Высокая мобильность. Часто выходит из строя предохранительная муфта на якоре.
Автоматическая подстройка скорости вращения. Не предусмотрена возможность опускания штробы до пола или потолка (не доводит 20 см).

Bosch GNF 35 CA

Мощный и компактный аппарат, способный справиться с материалом любой прочности. Но использовать его удобнее всего по чистому бетону. При работе со штукатуркой образуется большое количество пыли, не попадающей в патрубок. Хорошо подходит для прокладки кабеля в плиточных полах.

Достоинства

Недостатки

Надежность. Дорогой в обслуживании.
Качество сборки. Сильно пылит.
Аккуратный и точный рез. Неудобная кнопка включения.
Из-за нехватки мощности часто срабатывает система защиты.

Metabo MFE 65

Мощный штроборез Метабо предназначен для профессиональной работы с любыми материалами: керамзитобетоном, кирпичом, пеноблоком, армированным бетоном, напольная плиткой, камнем. При использовании 1 диска может выполнять функции болгарки.

Достоинства

Недостатки

Высокая производительность. Очень высокая цена.
Большая мощность.
Удобная регулировка глубины паза. Трудно удержать в руках.
Немецкая сборка.

Что такое штроборез по газобетону

При ремонте квартир собственники жилья по-новому подходят к вопросам размещения инженерных сетей и различных коммуникаций:

  • труб водоснабжения;
  • магистралей отопления;
  • проводов электропитания;
  • канализационных стояков.

Штроборез по газобетону

Понятно желание хозяев квартир расположить коммуникации внутри стен и улучшить тем самым внешний вид помещений. Технология скрытого размещения магистралей предусматривает выполнение специальных пазов. Такие каналы на лексиконе профессиональных строителей называются штробами. Для их изготовления применяется штроборез по газосиликату. Инструмент начал использоваться сравнительно недавно. До его появления для долбления штроб применялось оборудование, создающее при работе вибрацию и отрицательно влияющее на прочность строительных конструкций:

  • шлямбур или зубило, по которым наносились удары молотком. Процесс создания штроб был медленным и требовал значительных усилий;
  • пневматический молоток. Инструмент создавал повышенный шум и значительную вибрацию. При формировании канала также присутствовало много пыли;
  • промышленный перфоратор. При формировании полостей вибрация отрицательно воздействовала на прочность бетона и вызывала образование трещин.

Применение данных видов оборудования требовало приложения значительных физических усилий, отличалось пониженной производительностью и увеличенной трудоемкостью. Повышенная концентрация пыли, значительный шум и вибрационное воздействие доставляли множество неудобств. Устаревшее оборудование заменил штроборез для газобетона – ручной инструмент, который обладает множеством плюсов:

  • сокращает продолжительность прокладки каналов в стенах;
  • уменьшает трудоемкость строительных операций по штроблению;
  • позволяет обеспечить необходимую геометрию канала в различных стройматериалах;
  • обеспечивает возможность регулировки ширины и глубины формируемой полости;
  • производит обеспыливание обрабатываемого участка, снижая концентрацию пыли;
  • формирует канал правильной формы с постоянными размерами по длине.

Промышленный штроборез для газобетона

При разовых работах нет необходимости приобретать промышленный штроборез для газобетона, который отличается достаточно высокой ценой. Имеется хорошее решение – можно собрать штроборез из болгарки своими руками. Чертежи для данной модернизации не нужны, ведь конструкция проста. Используя доступные материалы, можно расширить технические возможности домашнего инструмента, оснащенного системой аспирации.

Применение самостоятельно изготовленного инструмента обеспечивает:

  • снижение уровня затрат по оштукатуриванию паза за счет аккуратной формы канала. Полученный паз не требует увеличенного количества штукатурки;
  • возможность выпиливания штроб в стройматериалах, обладающих повышенной твердостью. При этом за один проход выполняется сразу два реза.

После обработки остается извлечь вырезанный стройматериал, находящийся между пропилами, и можно приступать к укладке коммуникаций.

Самодельный штроборез

К недостаткам ручного бороздодела относится не только то, что он требует гораздо больше времени и усилий для устройства штроб. Но и невозможность регулировать ширину канавки.

Поэтому рекомендуем сделать своими руками или заказать сварщику несколько таких инструментов с режущими наконечниками разного размера. Тем более что для их изготовления понадобится лишь кусок металлической трубки небольшого диаметра, можно б/у. Или толстый арматурный пруток.

Штроборез из трубы

Процесс изготовления прост:

  • Отрежьте от трубы кусок длиной около метра;
  • С одного конца отогните трубу, чтобы получить ручку для протягивания;
  • Ко второму концу, отступив от него на 3-4 см, приварите ещё одну ручку из обрезка той же трубы;
  • Отрежьте от другой трубы нужного диаметра кольцо шириной 1,5-2 см и заточите его, а затем приварите к концу заготовки.

Можно изготовить несколько сменных наконечников и прикручивать их к основной части инструмента.

Виды приспособлений

Штроборез — это специальное приспособление, предназначенное для выполнения канавок (борозд) на твёрдых поверхностях. Основное его применение — изготовление штроб для дальнейшей укладки в них электропроводки. Используя этот инструмент, можно делать углубления нужной толщины и глубины, при этом выделение пыли будет минимальным, особенно если сравнивать с работой угловой шлифовальной машинки.

Существуют два типа приспособления:

  • электрический;
  • ручной.

Электрическое устройство обладает высокой скоростью работы и возможностью прорезать прочные стены даже из железобетона, но в то же время оно характеризуется шумной работой, большим количеством образующейся пыли (для удаления используется пылесос), высокой стоимостью. Второй же тип отличается низкой ценой, мобильностью, безопасностью в использовании, отсутствием пыли, для его работы не требуется электроэнергия. Именно ручной тип и используется чаще всего в качестве штробореза для газоблока.

Конструкция электробороздодела, по своей сути, напоминает работу «болгарки». Только, в отличие от неё, работа с ним намного безопаснее, а края реза — чище. Основными элементами конструкции электроштробореза являются:

  • высокоскоростной мощный двигатель;
  • направляющая ручка;
  • задние ролики;
  • защитный кожух;
  • визирная планка.

На шпиндель надевается пара алмазных дисков, расстояние между которыми и определяет ширину борозды. При включении устройства в электросеть запускается двигатель, приводя в движение шпиндель с дисками. Устройство плавно подносится к стене и после первых пропилов погружается на глубину, соответствующую выступающей части кругов над направляющей. Далее, ориентируясь по визирной планке, аппарат толкается вперёд с небольшим усилием по предварительно начерченной линии будущей штробы. Как только пропил будет закончен, инструмент отключается, а место прорези с помощью зубила и молотка легко освобождается от остатков газобетона.

Ручной тип представляет изогнутую трубу, напоминающую салазки. Она имеет рукоять и держатель для рук. На противоположном торце трубы с помощью болта закрепляется двухсторонний резец. С помощью силы пользователь надавливает на держатель, а за рукоятку тянет на себя. В результате резец врезается в материал, снимая поверхностный слой и образуя паз.

Конструкция и принцип работы

Mimo антенна 4g lte своими руками

Приспособление для прорезки щелей в стенах может представлять собой электромеханический агрегат или простой ручной штроборез.

Электрический

Профессиональный инструмент оснащён двумя пильными дисками, которые расположены параллельно относительно друг друга. Вращаясь, они прорезают канавки заданной глубины в газобетонных блоках или аналогичных материалах. Если ширина канала небольшая, то газобетон, оказавшийся между продольными прорезями, легко удаляется долотом. В случае широкой штробы материал выбирают перфоратором.


Электрический штроборез

Важно! Электромеханический штроборез для газобетона стоит довольно дорого. Его выгодно использовать профессионалам на больших объёмах работ

Ручной

Приобретать дорогой электромеханический агрегат для проводки скрытых коммуникаций в стенах частного жилища невыгодно. Довольно изготовить штроборез своими руками. Конструкция устройства зависит от находчивости и опыта домашнего мастера. Его делают из подсобных материалов.

Вывод

Кладка керамзитоблоков, выполненная с соблюдением технологии, позволяет осуществить постройку здания, обладающего высокой прочностью и тепловой изоляцией. Гарантией качества является соблюдение рекомендаций строительных норм и советов специалистов.
