Паяльник своими руками

Почему станок эффективнее дрели

Как правило, в домашних условиях при необходимости сверления отверстий используют ручную или электрическую дрель. Использование этих инструментов оправдано только в том случае, если нет особых требований к точности высверливаемого отверстия.

При попытке высверливания отверстий дрелью сверло может сместиться в сторону, в результате чего получится либо брак, либо изделие невысокого качества. Выполнить глубокое отверстие в строго вертикальном или строго горизонтальном направлении без станка вообще невозможно.

Очень трудно высверлить в каком-либо материале не сквозную дырку, а отверстие на заданную глубину (глухое отверстие) с применением дрели, так как этот инструмент не предусматривает использование в ходе сверления линейки. Сверлильный станок очень легко справится с подобной задачей.

При работе с мягкими материалами, такими как дерево или пластмасса, станок можно использовать для создания фрезерованных отверстий или выемок. Выполнить подобные операции дрелью невозможно.

Идея №4 – Простой проволочный вариант

Есть еще один вариант изготовления миниатюрного паяльника – с использованием нихромовой проволоки. Для этого вам понадобится:

1. Кусок нихромовой проволоки. Вытащить ее можно из старых нагревательных элементов, проволочных резисторов, утюгов, фенов и т.д. Главной характеристикой такой проволоки является ее диаметр, ведь именно от него зависит сопротивление катушки и, соответственно, мощность изготавливаемого инструмента. Рассчитать необходимую длину для вашего диаметра можно по формуле, указанной в инструкции к варианту №1. Удельное сопротивление нихрома в зависимости от диаметра приведено в таблице ниже.
2. Кусочек дерева круглого сечения.
3. Кусок медной проволоки диаметром 1,5-5 мм, длинной 15 см.
4. Небольшой отрезок стеклотканевой изоляции для проводов.
5. Немного гипса. Продается в строительных магазинах, еще одно название — алебастр. У многих остается немного после ремонта.
6. Провода.

Процесс изготовления:

1. Просверлите в бруске отверстие под медную проволоку раза в 3 больше, чем ее диаметр.
2. Поместите в него кусок медной проволоки так, чтобы он выступал примерно на 5 см и закрепите его там с помощью густой замазки из гипса, дайте просохнуть.
3. Оденьте на медный пруток, являющийся жалом, изоляцию и намотайте нужное количество нихромовой проволоки, оставляя расстояние между витками. На концы также оденьте изоляцию и подведите их ближе к ручке. Затем соедините на скрутки с проводами. Примотайте их к ручке на изоленту.

Вот и все, у вас получилась еще одна простая и надежная конструкция паяльника, сделанная своими руками.

Мы все же рекомендуем использовать либо первый, либо второй вариант, который является более понятным и простым в изготовлении. Что касается трансформаторного варианта, он хоть и мощнее, но все же не настолько удобен в использовании. Надеемся, что данные фото инструкции были для Вас полезными и напоследок рекомендуем обязательно просмотреть все видео примеры, в которых процесс сборки рассмотрен более подробно!

Также читают:

Идея №4 – Простой проволочный вариант

Есть еще один вариант изготовления миниатюрного паяльника – с использованием нихромовой проволоки. Для этого вам понадобится:

1. Кусок нихромовой проволоки. Вытащить ее можно из старых нагревательных элементов, проволочных резисторов, утюгов, фенов и т.д. Главной характеристикой такой проволоки является ее диаметр, ведь именно от него зависит сопротивление катушки и, соответственно, мощность изготавливаемого инструмента. Рассчитать необходимую длину для вашего диаметра можно по формуле, указанной в инструкции к варианту №1. Удельное сопротивление нихрома в зависимости от диаметра приведено в таблице ниже.
2. Кусочек дерева круглого сечения.
3. Кусок медной проволоки диаметром 1,5-5 мм, длинной 15 см.
4. Небольшой отрезок стеклотканевой изоляции для проводов.
5. Немного гипса. Продается в строительных магазинах, еще одно название — алебастр. У многих остается немного после ремонта.
6. Провода.

Процесс изготовления:

1. Просверлите в бруске отверстие под медную проволоку раза в 3 больше, чем ее диаметр.
2. Поместите в него кусок медной проволоки так, чтобы он выступал примерно на 5 см и закрепите его там с помощью густой замазки из гипса, дайте просохнуть.
3. Оденьте на медный пруток, являющийся жалом, изоляцию и намотайте нужное количество нихромовой проволоки, оставляя расстояние между витками. На концы также оденьте изоляцию и подведите их ближе к ручке. Затем соедините на скрутки с проводами. Примотайте их к ручке на изоленту.

Вот и все, у вас получилась еще одна простая и надежная конструкция паяльника, сделанная своими руками.

Мы все же рекомендуем использовать либо первый, либо второй вариант, который является более понятным и простым в изготовлении. Что касается трансформаторного варианта, он хоть и мощнее, но все же не настолько удобен в использовании. Надеемся, что данные фото инструкции были для Вас полезными и напоследок рекомендуем обязательно просмотреть все видео примеры, в которых процесс сборки рассмотрен более подробно!

Напряжение питания паяльников

Электрические паяльники выпускаются рассчитанные на напряжение питающей сети 12, 24, 36, 42 и 220 В, и этому есть свои причины. Главной, является безопасность человека, второй – напряжение сети в месте выполнена паяльных работ. В производстве, где все оборудование заземлено и имеется высокая влажность, разрешено использовать паяльники напряжением не более 36 В, при этом корпус паяльника должен быть обязательно заземлен. Бортовая сеть у мотоцикла имеет напряжение постоянного тока 6 В, легкового автомобиля – 12 В, грузового – 24 В. В авиации используют сеть частотой 400 Гц и напряжением 27 В.

Есть и конструктивные ограничения, например, паяльник мощностью 12 Вт сложно сделать на питающее напряжение 220 В, так как спираль потребуется мотать из очень тонкого провода и поэтому намотать много слоев, паяльник получится большим, не удобным для мелкой работы. Так как обмотка паяльника намотана из нихромовой проволоки, то питать его можно как переменным, так и постоянным напряжением. Главное чтобы напряжение питания соответствовало напряжению, на которое рассчитан паяльник.

Это интересно: Вольфрамовые электроды для аргонодуговой сварки по цветам — описываем со всех сторон

Принципиальная схема устройства

Прибор не имеет сложных конструкций и технических деталей. Принципиальная схема достаточно понятная и вы можете без проблем  собрать мощный паяльник своими руками. Комплектационная часть прибора включает в себя:

• Стержень из медного материала.
• Металлический кожух.
• Трубка из металла.
• Нагревательный компонент.
• Изолирующая рукоятка.
• Вилка.
• Провод (электропитающий элемент).

Низковольтный паяльник

Что понадобится для изготовления самодельного паяльника на 220 Вольт?  Мы рекомендуем в целях электробезопасности изготовить низковольтный паяльник на 12-14 Вольт, хотя принцип сборки не отличается по принципиальным характеристикам. Для работы вам понадобятся следующие материалы, инструменты:

• Аккумуляторная батарея Li-Ion можно использовать старые аккумуляторные батареи от ноутбука или шуруповерта.
• Небольшой отрезок медного провода, желательно диаметром до 2 мм. Длина не более 6 см, этот отрезок понадобится нам в качестве намотки спирали.
• Трубки из термостойкого стекловолокна. Диаметр трубок предпочтительнее 3,8 мм и 1 мм.  Такая трубка предназначена в качестве кожуха под металлический корпус для нагревательного компонента. Как вариант, можно использовать изоляционный материал неработающего электрочайника.
• Проволока нихромовая, рекомендуется взять провод диаметром в 0,3 мм. Посмотрите материал в старых, вышедших из строя фена, предназначенного для сушки волос. Вот длину такой проволоки будем подбирать опытным путём, учитывая все основные конструкционные мощности устройства, в том числе аккумуляторной батарее, если вы ее планируете устанавливать на паяльнике вместо электрического провода.
• Небольшой отрезок от телескопической антенны диаметром в 4 мм, длина такой детали около 3 см.
• Для жала берём небольшой отрезок медной проволоки одножильного типа. Диаметр лучше всего взять из расчёта 3,8 мм.
• Провод, предназначенный для подключения источника питания к паяльнику.
• Для ручки подбираем деревянную или пластмассовую трубу с хорошими характеристиками Электроизоляция.

В принципе, это основой набор материалов, предназначенные для того, чтобы приступить к выполнению задачи как сделать паяльник своими руками.

Автономный прибор на аккумуляторе

Кому часто приходиться работать «в поле» знают, что наличие розетки, куда можно подключить стационарный паяльник, далеко не всегда имеет место. Следовательно, нелишним будет иметь в запасе автономный его налог. Конечно, производить пайку, требующую мощной модели, не получится, но большинство работ всё же выполнить такой микропаяльник способен. Поэтому вполне целесообразно сделать аккумуляторный паяльник своими руками, чтобы упростить работу в ряде случаев.

Почти все детали, входящие в состав беспроводной модели паяльника, найдутся почти в каждом доме. Поэтому перед началом работы нужно подготовить:

• Аккумулятор на 12–14 В или батарейки. Подойдёт от старого электроинструмента или от ноутбука.
• Медная проволока диаметром 2 мм и длиной около 6 см.
• Разного диаметра (1, 3, 8 мм) термостойкие трубки. Можно взять из старой электротехники.
• Проволока из нихрома диаметром около 0,3 мм. Подойдёт от сломанного фена.
• Телескопическая антенна от радиоприёмника.
• Кусочек толстой медной проволоки для жала диаметром 3,8 мм.
• Провода для подключений.
• Трубка из материала с низкой теплопроводностью для корпуса.

Когда всё готово, можно приступать непосредственно к сборке паяльника. И для начала нужно сделать нагревающий элемент: нихромовую нить необходимо намотать на подготовленную медную проволоку диаметром 2 мм в виде спирали. При этом длину придётся определять опытным путём. Так, нагрев спирали должен достигать температуры от 300 до 450 градусов Цельсия.

Теперь на эту же проволоку нужно надеть кусочек термостойкой трубки и уже на неё намотать отмеренную нихромовую нить. На её концы одеваются трубки меньшего размера, после чего на всю получившуюся конструкцию надевают трубку самого большого диаметра. Теперь медную проволоку, находящуюся внутри, можно аккуратно вынуть.

Полученный нагревательный элемент остаётся поместить в отрезанный подходящего размера кусочек антенны. Сюда же вставляется жало и закрепляется с помощью самореза.

В общем-то, вся основа уже готова. Остаётся лишь припаять к спирали провода для питания и поместить всё в корпус.

Для того чтобы предотвратить возгорание, между трубкой с нагревающим элементом и корпусом необходимо вставить кусочек какого-либо негорючего материала.

В итоге получился дешёвый, надёжный и удобный инструмент из подручных средств для пайки в полевых условиях.

Разогрев и выбор температуры

Если хотите знать, как правильно паять паяльником, надо научиться определять достаточно ли разогрето место пайки. Если пользуетесь обычным паяльником, ориентироваться можно по поведению канифоли или флюса. При достаточном уровне нагрева они активно кипят, выделяют пар, но не горят. Если поднять жало, капли кипящей канифоли остаются на кончике жала.

При использовании паяльной станции исходят из таких правил:

• Температура нагрева деталей должна быть на 40-80°С больше температуры плавления припоя (указана на упаковке).

• Температура наконечника паяльника должна быть на 20-40°С выше температуры нагрева деталей.

То есть, на станции выставляем на 60-120°С выше, чем температура плавления припоя. Зазор температур, как видите большой. Как выбрать? Зависит от теплопроводности спаиваемых металлов. Чем лучше он отводит тепло, тем более высокой должна быть температура.

Паяльник из керамического резистора С5-35В

Керамический терморезистор обладает следующими свойствами:

1. способность выдерживать повышенную температуру;
2. мощностью от 2 до 160 Ватт;
3. изготавливается из жаростойкой керамики.

Эти свойства позволяют применять его как один из основных элементов для изготовления паяльного прибора. Он может использоваться при ремонте автомобиля или других работ в гараже. Главное преимущество в том, что он может питаться от прикуривателя или 12-вольтового аккумулятора.

https://youtube.com/watch?v=yFHqd2w1ZE0

С одной стороны высверливаем отверстие под наконечник. С другой стороны наворачиваем резьбу под стопорную гайку. К гайке крепим рукоятку. К контактам резистора подключаем провода для питания от аккумулятора или прикуривателя.

Этапы изготовления паяльника своими руками

Следующий алгоритм действий объясняет, как сделать паяльник своими руками:

• выбирают конструкцию, которая лучшим образом подойдет для последующих рабочих операций;
• создают чертежи;
• по списку приобретают фабричные детали, заготовки, расходные материалы;
• с помощью приведенных ниже инструкций собирают паяльник.

Молотковый самодельный паяльник

Такие инструменты используют для пайки толстых жгутов проводов, ремонта посуды, соединения крупных деталей. Специфическое название объясняется характерной формой жала. Мощность таких модификаций достигает 150-200 Вт.

С учетом массивности жала особое внимание рекомендуется уделить надежности узла крепления

Простейший миниатюрный паяльник

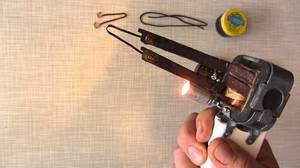

Функциональный автономный нагреватель можно создать из типовой газовой зажигалки. Скотчем к ее корпусу прикрепляют проволоку, изогнутую в спираль. Следующий рисунок демонстрирует, как сделать паяльник за несколько минут из подручных материалов.

«Легким движением руки» зажигалка превращается… в рабочий инструмент

Паяльник с резистором в качестве нагревательного элемента

Компоненты конструкции:

• толстый медный провод (жало);
• мощный резистор (10Вт, 15 Ом), выполняющий функции нагревательного элемента;
• источник питания (12V);
• рукоятка из дерева или другого диэлектрика.

Паяльник из проволочного резистора

Для создания данной конструкции понадобится резистор серии «ПЭВ». Изменяя ток (напряжение), подбирают нужную мощность.

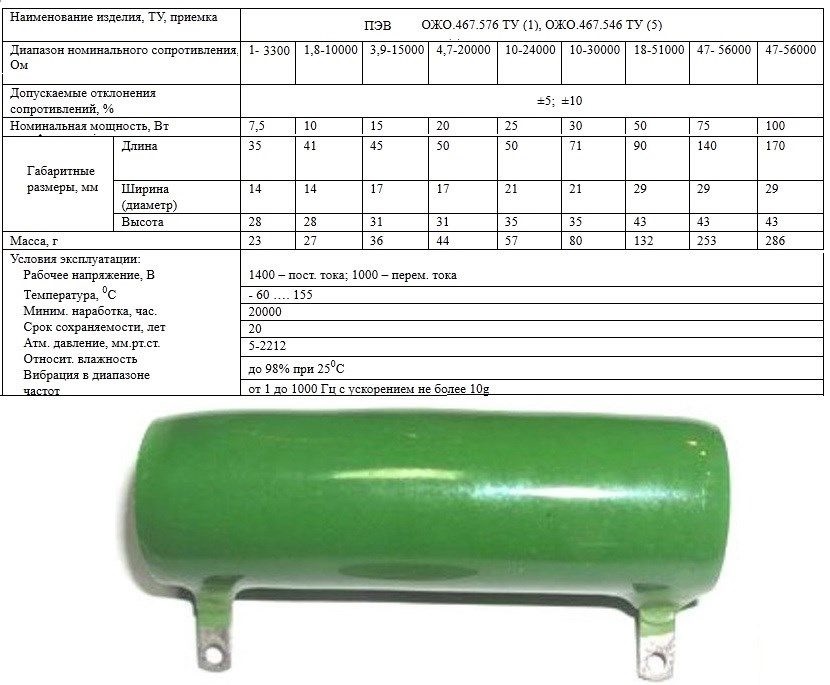

Таблица технических параметров серийных резисторов ПЭВ

Инструмент из консервной банки

Для удобной работы с нагретым паяльником пригодится специальная подставка. При создании такого изделия можно предусмотреть места для хранения дежурного запаса припоя и канифоли. Основа из дерева предотвратит повреждение мебели.

Приспособление для паяльника из консервной банки, других подручных средств

Идея №2 – Вторая жизнь шариковой ручке

Есть еще одна необычная, но в то же время простая идея того, как сделать паяльник своими руками из подручных материалов для пайки мелких деталей или smd компонентов. В этом случае нам опять-таки пригодится резистор, но теперь уже не ПЭВ (как в прошлом варианте), а МЛТ, мощностью от 0,5 до 2 Ватт.

Итак, для начала Вы должны подготовить следующие материалы:

• Шариковая ручка простейшей конструкции.
• Резистор с характеристиками: сопротивление 10 Ом, мощность 0.5 Вт.
• Двухсторонний текстолит.
• Медная проволока диаметром 1 мм, ее можно смотать со старого дросселя или купить в магазине электрики одножильный медный провод в изоляции и аккуратно снять ее канцелярским ножом
• Стальная или медная проволока диаметром не более 0,8 мм.
• Провода для подключения к сети.

Сделать паяльник из ручки в домашних условиях довольно просто, нужно всего лишь выполнить следующие этапы:

Снять слой краски с поверхности резистора. Эту операцию можно провести с помощью шкурки, надфиля или напильника, в крайнем случае, ножа. Главное не перестараться, чтобы не повредить резистор. Если краска плохо снимается, подключите изделие к регулируемому источнику питания и немного нагрейте. Из бочонка выходит 2 проволоки, одну из них срежьте и просверлите в этом месте отверстие под медную проволоку (диаметр 1 мм). Чтобы проволока не соприкасалась с чашечкой (этого нужно обязательно избежать), сделайте раззенковку более толстым сверлом, как показано на фото ниже. Помимо этого нужно сделать небольшой пропил для проволоки прямо на чашечке резистора. В этом вам опять поможет треугольный надфиль.

Выгните стальную проволоку по форме ручки с креплением в виде кольца, диаметром, как у выпила на чашечке. Если у вас медная проволока, то необходимо зажать чашку в ней и сделать закрутку с помощью пассатижей, чтобы контакт был надежным, но не перестарайтесь, иначе вы помнете корпус. Помните, что проволока должна быть без лаковой изоляции.

Аккуратно из двухстороннего текстолита выпилите плату своими руками, точно такую же, как показано в примере на фотографии. Необязательно покупать именно новый лист текстолита. Можно лобзиком выпилить подходящий кусок из любой ненужной двусторонней платы

Или вообще обойтись без нее: скрутить проволоку с проводами, и присоединить их к ручке с помощью суперклея.  Главное нужно обратить внимание, чтобы расстояние между нагревательным элементом и ручкой было больше 5 см, иначе пластик может расплавиться.

Далее нужно собрать самодельный паяльник из ручки, что не должно вызвать сложностей.

Остается установить тонкое жало в посадочное место. Чтобы медная проволока не прожгла резистор, нужно сделать защитный слой из кусочка слюды либо керамики между задней стенкой и жалом.

Последнее, что нужно сделать – это подключить самоделку к блоку питания на 1 А и напряжение не более 15 Вольт с помощью проводов.

Вот и вся технология создания самодельного мини паяльника в домашних условиях. Как Вы видите, ничего сложного в изготовлении этого инструмента нет, и вы легко с этим справитесь, а все материалы можно найти у себя дома, разобрав старую технику или поискав их в закромах.

https://youtube.com/watch?v=niCA8vHEVco

Самодельный паяльник: сложная конструкция

Список необходимых материалов:

• проволока из меди (d=1,5 мм, l=40 мм);
• небольшое полотно медной фольги;
• проволока из прецизионного сплава (d=0,1 мм, l=300 мм);
• жестяная трубка;
• силикатная клеящая смесь или жидкое стекло;
• тальк;
• рукоятка из термостойкого материала;
• электрический провод со штекером.

Также понадобятся несколько вспомогательных вещей:

• источник тепловой энергии (подойдет газовая или электрическая плита);
• слесарные инструменты (пассатижи, напильник, пинцет);
• деревянный или пластмассовый шпатель небольшого размера;
• ветошь для удаления с прибора изолирующей смеси.

Пошаговая инструкция изготовления

Заранее отрезанный кусок медного стержня используют для изготовления жала. При этом желательно заточить один его конец под углом 45 градусов, но выбор формы заточки жала остается исключительно на усмотрение мастера. Обработанную область залуживают.
Подготавливают электроизоляционную смесь, включающую в себя тальк и силикатный клей. Замешенная масса должна иметь тестообразную структуру. Работая с таким липким материалом, время от времени придется посыпать руки и инструмент измельченным тальком.
На жало плотно наматывают медную фольгу, сохранив при этом рабочую область (10 мм) открытой.
На медную поверхность аккуратно наносится тонкий изолирующий слой. Чтобы он быстрее высох, будущий паяльник держат над источником тепла.
Наматывают спираль из прецизионной (нихромовой) проволоки. Стоить отметить, что каждый виток должен лечь плотно. Прямой конец в итоге должен быть примерно 30 мм, а заворотный — 50 мм.
Теперь обмотку покрывают электроизоляционным составом и тщательно высушивают.
Длинный конец укладывают на трубку таким образом, чтобы между ним и коротким был максимальный приблизительно сопоставимый с диаметром конструкции промежуток. Снова наносят электроизолирующую смесь, еще раз высушивают, после чего подготовка нагревательного элемента с вмонтированным в него жалом считается завершенной.
Каждый торчащий конец нихромовой проволоки наполовину покрывают изоляционным составом и сушат

Важно внимательно следить за целостностью покрытия во время запекания. Если появились дефекты, их устраняют, заделывая смесью и вновь просушивая.
На финальном этапе остается собрать конструкцию. Протягивают провод сквозь отверстие в рукоятке, соединяют нихромовые концы с оголенными концами провода, изолируют участок соединения.
На нагревательный элемент надевают защитный кожух

Один его конец вводится в рукоятку, а другой фиксируется железным колпачком с отверстием, не допускающим его контакт с медным содержимым нагревателя. Некоторые ограничиваются хомутом.

Протягивают провод сквозь отверстие в рукоятке, соединяют нихромовые концы с оголенными концами провода, изолируют участок соединения.
На нагревательный элемент надевают защитный кожух. Один его конец вводится в рукоятку, а другой фиксируется железным колпачком с отверстием, не допускающим его контакт с медным содержимым нагревателя. Некоторые ограничиваются хомутом.

Необходимый материал

Для изготовления самодельного паяльника потребуются следующие материалы:

• прут из красной меди (этот материал характеризуется высокой теплопроводностью, толщина прута зависит от требуемой мощности изделия), чаще всего выбирают проволоку диаметром 1,5 мм и длиной 40 мм;
• медная фольга;
• резистор (должен соответствовать нужной мощности паяльника);
• нихромовая проволока 0,2 мм (длина примерно 35 см);
• силикатный клей (жидкое стекло);
• тальк (смешивается с силикатным клеем для получения изоляционного слоя);
• асбестовая нить;
• провода (они должны соответствовать мощности изделия, причем некоторые из них должны быть термостойкими);
• металлическая трубка, которая будет выполнять функцию корпуса;
• ручка или любое подобное изделие из материала с низкой теплопроводностью.

Расчеты количества материала и его параметров нужно выполнять на основании выбранной мощности.

Кроме указанных материалов, потребуется стандартный набор инструментов:

источник тепла (это может быть печь, неважно, электрическая или газовая);
кусачки;
пинцет;
плоскогубцы;
напильник;
шпатель (или подобный деревянный или пластиковый предмет);
ветошь (ее потребуется много) для удаления изолирующей смеси.

Детали для USB-инструментов

Многие современные мастера все чаще интересуются, как сделать тонкое жало для паяльника USB с активатором в домашних условиях. Стоит учесть, что жало должно соответствовать величине, которая ограничена применяемым напряжением. Лучшими характеристиками в этом случае обладает тонкий наконечник из качественных материалов.

Если под рукой имеется старое покупное изделие, тогда можно воспользоваться запасным наконечником, который всегда идёт в комплекте. Сделать самостоятельно жало для такого паяльника может практически каждый мастер, который обладает минимальными слесарными навыками. В этом случае своё предпочтение лучше отдать медному прутку, диаметр которого не должен превышать трёх миллиметров.

Когда нужная по длине заготовка отрезана, следует заточить один из её концов. Эта процедура должна проводиться в зависимости от личных предпочтений, так как мастеру должно быть удобно паять элементы микросхем. А вот второй конец прутка должен быть подогнан по толщине под посадочное отверстие в паяльнике. В противном случае можно нанести резьбу соответствующего размера.

Паяльник на 220 вольт на резисторе

Вариант с напряжением 220 В, в первую очередь, хорош тем, что не требует поиска блока питания. При этом в зависимости от конкретных нужд его мощность можно сделать разной, что позволяет создать электропаяльник своими руками как для пайки мелкой техники, так и молотковый для запайки баков, кастрюль и прочей металлической утвари.

Для начала нужно приготовить части, которые потребуются в процессе изготовления паяльника:

• Прут из красной меди, так как она имеет отличную теплопроводность. Причём толщина прута выбирается исходя из расчёта мощности изделия.
• Резистор, расчёт которого также производится на основании необходимой мощности конечного продукта.
• Силикатный клей.
• Асбестовая нить.
• Провода, часть из которых должна быть термостойкими.
• Металлическая трубка.
• Ручка или её подобие из материала, плохо проводящего тепло.

Здесь стоит вспомнить школьный курс физики, а в частности формулу мощности и закон Ома. Для упрощения расчёта предполагается взять за пример резистор на 100 Ом. Учитывая, что ток будет 2,2 А, при использовании подобного резистора паяльник станет потреблять 484 ватта, а это, конечно, чересчур много. Следовательно, необходимо напряжение снизить. Поможет в этом гасящее сопротивление на 300 Ом и конденсатор 10 мкФ до 300 В. Таким образом получится в четыре раза снизить ток, т. е. примерно до 0,5 ампера, что позволит получить напряжение на резисторе в 55 В.

Когда необходимые расчёты выполнены, можно перейти непосредственно к решению вопроса как сделать паяльник в домашних условиях, т. е. к его механической сборке.

Здесь главное правильно расположить жало в резисторе. Для того чтобы надёжно его зафиксировать и уменьшить зазор между медным прутом и резистором, следует залить его силикатным клеем. Это также поможет защитить деталь от вероятности появления в процессе работы трещин.

Для усиления изоляции в местах соединения проводов и нагревательного элемента лучше дополнительно намотать асбестовую нить. Нелишним будет использование для этих целей дополнительно и керамической втулки. Всё это сделает самодельный паяльник более безопасным и надёжным.

Теперь остаётся полученную конструкцию поместить в подходящую железную трубку, на которую насаживается ручка из дерева или текстолита. В отверстие ручки пропускается провод как в классическом паяльнике для подключения к сети питания.
