Вакуумные выключатели

Виды звуковых выключателей

Акустические выключатели могут реагировать на голосовые команды и хлопки

Существуют следующие типы акустических выключателей:

  • Приборы, реагирующие на хлопок. Заранее программируется, при каком количестве хлопков будет выполняться та или иная команда.
  • Приборы, реагирующие на голос или заранее поставленную команду.
  • Комбинированные устройства (например, светоакустический выключатель). В них могут устанавливаться звуковые, световые датчики или сенсоры движения. Это наиболее технологичные устройства, у которых риск ложного срабатывания максимально снижен.
  • Устройства для слаботочных систем. Используются для подключения видеокамеры или передачи команды охране.

Акустические выключатели стали популярными благодаря удобству применения. Они полезны для пожилых людей, лежачих больных и маленьких детей. Приборы такого класса уже активно используются в системе «Умный дом».

Преимущества

Отличные коммутационные свойства, закрытое исполнение, простота и надежность конструктивных решений позволяют применять выключатели в составе широкого спектра оборудования, работающего в различных условиях.

Вакуумные выключатели предназначены для работы в шкафах КСО и КРУ, в том числе КРУВ внутренней и наружной установки на класс напряжения (кВ) трехфазного
переменного тока для систем с изолированной нейтралью.

Вакуумные выключатели эксплуатируются в нормальных климатических условиях (вид климатического исполнения УЗ по ГОСТ 15150-69, группы М6, М7), а именно:

  • верхнее рабочее и эффективное значение температуры окружающего воздуха с учетом превышения температуры в КРУ — +40 °С;
  • предельное нижнее рабочее значение температуры окружающего воздуха — -40 °С;
  • наибольшая высота над уровнем моря — 4 500 м.

При работе камер на высоте от 1 000 м требования к электрической прочности изоляции номинальному току должны быть понижены на величины, соответствующие поправкам на высоту по ГОСТ 1516.1-76 и ГОСТ 15150-69. Содержание коррозионно-активных агентов в окружающем воздухе — для атмосферы типа II (промышленная) по ГОСТ 15150-69. Относительная влажность воздуха (среднегодовое значение) — 75% при 15 °С; запыленность окружающего воздуха до 10 мг/м; окружающая среда — невзрывоопасная.

Вакуумные выключатели устойчивы к механическим внешним воздействующим факторам по ГОСТ 17516.1-69 при вибрационных нагрузках в диапазоне частот от 1 до 35 Гц для степени жесткости I, одиночных ударах с ускорением до 3g длительностью от 2 до 20 мс.

Вакуумными выключателями обеспечивают нормальную работу и нормированные параметры при крене и дифференте при любом положении.

Вакуумная дугогасительная камера (ВДК) используется для гашения дуги переменного тока при разведении контактов в глубоком вакууме (остаточное давление порядка 10-6 мм рт. ст.). Носителями заряда при горении дуги являются пары металла.
Из-за практического отсутствия среды в межконтактном промежутке конденсация паров металла в момент перехода тока через естественный ноль осуществляется за чрезвычайно малое время (10-5 с), после чего происходит быстрое восстановление электрической прочности ВДК. Электрическая прочность вакуума составляет порядка 30 кВ/мм, что гарантирует отключение тока при расхождении контактов более 1 мм.

В выключателе применяется современная конструкция ВДК с усиленным аксиально-радиальным магнитным полем. Дуга в таком поле находится все время в диффузионном состоянии, что существенно уменьшает износ, который не превышает 1 мм после исчерпания коммутационного ресурса.

Устройство и работа составных частей выключателя

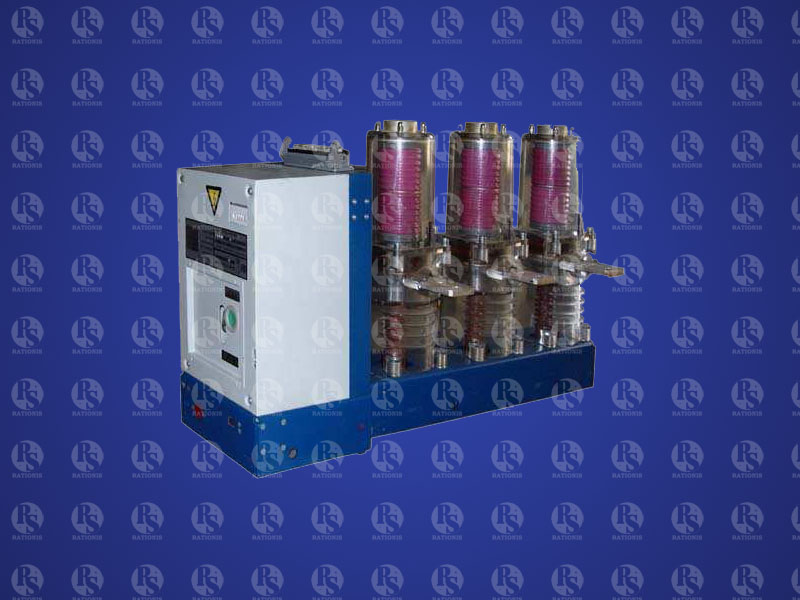

Вакуумный выключатель ВВР-10-20/630
Нажмите на картинку для увеличения

Выключатель ВВР-10-20/630 состоит из основных частей:

  • Полюс выключателя, который в свою очередь, состоит из:
    • изоляционного каркаса;
    • вакуумной дугогасительной камеры (ВДК);
    • верхнего токовывода;
    • нижнего токовывода и гибкой связи с подвижным контактом ВДК;
    • изоляционной тяги с механизмом узла поджатия контактов ВДК,
    • радиаторов (при необходимости);

Механизм узла поджатия контактов служит для компенсации износа контактов КДВ, образующегося при коммутациях токов нагрузки и токов короткого замыкания, а также для обеспечения нормальной работы выключателя в циклах «В» и «ВО» при коммутации. КДВ относится к неремонтопригодным изделиям и не требует обслуживания за весь срок службы.

В процессе включения выключателя, после замыкания контактов КДВ, при дальнейшем повороте вала выключателя, происходит поджатие пружины механизма узла поджатия и создается «прижим» контактов, составляющий 900-1100Н.

Пружинный привод состоит из:

  • вала привода с механизмами защелок включения и кулачком;
  • промежуточного вала с механизмом защелок отключения и тягой, соединяющей привод и вал выключателя;
  • электромагнитов включения и отключения
  • пружины включения;
  • кнопок включения и отключения;
  • блок-контактов привода;

Кроме того, при сборке на привод устанавливается вал ручной заводки пружины включения с указателем положения пружины, и присоединяется вал мотор редуктора.

Блок сигнализации предназначен для обеспечения работы схемы управления выключателя. Его свободные блок-контакты предназначены для использования в схемах защиты и сигнализации положения выключателя. Блок сигнализации состоит из 8 замыкающих и 8 размыкающих контактов, связанных с валом выключателя шпилькой. Момент срабатывания блок-контактов блока сигнализации определяется регулировкой выключателя в положении «отключено».

На рычаге указателя установлены таблички «В» и «О», сигнализирующие о положении выключателя.

Схемы электрические принципиальные работы выключателей

Назначение схемы управления:

  • оперативное включение и отключение выключателя;
  • блокирование против повторения операций включения и отключения выключателя, когда команда на включение остается поданной после автоматического отключения;
  • сигнализация положения выключателя с помощью коммутирующих контактов для внешних вспомогательных цепей и для цепей контроля.

Описание работы схемы

Подготовка схемы к включению

Для подготовки схемы к включению подается переменное оперативное напряжение или постоянное (выпрямленное) на клеммы ХТ:26 и ХТ:27 (цепи мотор-редуктора заводки пружины включения). Мотор-редуктор взводит пружину включения. После завершения взвода срабатывают блок-контакты положения привода SQM1,2, размыкая цепь питания мотор-редуктора.

Также при этом срабатывает реле повторения сигнала положения привода KV1 по цепи: клемма ХТ:26, блок-контакт положения привода SQM1-2, диодный мост VD4, обмотка реле блокировки KBS, блок-контакт положения привода SQM2-2, клемма ХТ:27. Реле своими контактами KV1-3 подготавливает цепь включения, контактами KV1-2 подготавливает внешние цепи контроля (РКВ), контактами KV1-1 разрывает цепи блокировки от повторного включения.

Вакуумный выключатель ВВР-10-20/630
Нажмите на картинку для увеличения

Включение выключателя

Для включения, переменное оперативное напряжение или постоянное (выпрямленное) подается на контакты ХТ:23 и ХТ:25, при этом напряжение питания через выпрямитель на диодном мосте VD1 подается на катушку электромагнита включения YAC по цепи: ХТ:23, н.з. контакты реле блокировки KBS, н.о. контакты реле повторения сигнала положения привода KV1.3, н.з. контакты положения выключателя Q6.1, диодный мост VD1, самовосстанавливающийся предохранитель FU1, контакт ХТ:25.

Электромагнит включения YAC срабатывает, выключатель включается. При включении срабатывают и блок-контакты выключателя Q1…Q10. Блок-контакты Q7.1, Q8.1 подготавливают команду отключения.

Отключение выключателя

Для отключения, переменное оперативное напряжение или постоянное (выпрямленное) подается на контакты ХТ:28 и ХТ:29, при этом напряжение питания через выпрямитель на диодном мосте VD5 подается на катушку электромагнита включения YAТ по цепи: ХТ:28, н.з. контакты положения выключателя Q8.2, диодный мост VD5, самовосстанавливающийся предохранитель FU3, контакт ХТ:29.

Электромагнит отключения YAТ срабатывает и выключатель отключается.

Отключение выключателя также может производиться от токовых электромагнитов YAA1 и YAA2 для схем с дешунтированием или электромагнитом отключения YAV независимого источника питания.

Для отключения выключателя может использоваться конденсатор С3, установленный в схеме выключателя. Конденсатор С3 заряжается после подачи напряжения на контакты 26,27 блока зажимов выключателя. Для отключения выключателя необходимо внешними цепями управления соединить контакт ХТ:32 с контактом ХТ:28 блока зажимов(при этом контакты ХТ:26 И ХТ:29 должны быть объединены в общую цепь). Отключение выключателя произойдет по цепи (+) С3, самовостанавливающийся предохранитель FU2, ХТ:32, ХТ:29, Q7.1, Q8.1, VD5, YAT, ХТ:27(ХТ:29). Для отключения от конденсатора можно использовать и другие электромагниты, установленные в схеме выключателя (кроме токовых).

Конструктивные особенности

Конструкция вакуумного выключателя

Каждая модель высоковольтного вакуумного переключателя обладает индивидуальными характеристиками, поскольку предназначается для эксплуатации в сетях с различными электрическими показателями. Помимо этого производителями также вносятся некоторые коррективы в конструкцию выпускаемых ими изделий. Однако в целом состав комплектующих этих устройств остается неизменным. Основные элементы:

  • Корпус, изготавливаемый на основе прочного металла, внутри которого смонтирован привод включения и отключения (бывает пружинным или иного типа).
  • 3-х полюсный токосъемник, предназначенный для подключения к сети 380 Вольт и отключаемый при переводе КРУ из рабочего режима в выкаченное положение.
  • Тележка для размещения внутри корпуса, по своему исполнению отличающаяся от других подобных конструкций.

Электрическая часть изделия имеет специальные перегородки, отделяющие фазные секции одну от другой. Она также отличается сложным устройством и содержит в своем составе целый ряд элементов, описываемых в паспорте.

Термостатические конденсатоотводчики (капсульные)

Принцип действия термостатического конденсатоотводчика основан на разности температур пара и конденсата.

Рабочим элементом термостатического конденсатоотводчика является капсула с расположенным в нижней части седлом, выполняющим функцию запорного механизма. Капсула закреплена в корпусе конденсатоотводчика, причем диск расположен непосредственно над седлом, на выходе из конденсатоотводчика. В холодном состоянии между диском капсулы и седлом существует зазор, позволяющий конденсату, воздуху и другим неконденсируемым газам беспрепятственно выходить из конденсатоотводчика.

При нагреве специальный состав в капсуле расширяется, воздействуя на диск, который при расширении опускается на седло, препятствуя выходу пара. Данный тип конденсатоотводчиков помимо отвода конденсата, позволяет также удалять из системы воздух и газы, то есть использоваться в качестве воздухоотводчика для паровых систем. Существуют три модификации термостатических капсул позволяющих отводить конденсат при температуре на 5°С, 10°С или 30°С ниже температуры парообразования.

Основные модели термостатических конденсатоотводчиков: TH13A, TH21, TH32Y, TSS22, TSW22, TH35/2, TH36, TSS6, TSS7.

Элегазовые выключатели принцип действия

Метод гашения дуги разнообразными газовыми смесями давно известен как в научной физике, так и производственном процессе.

Современное оборудование, имеющее внутри себя подготовленный газ, широко используют в производственных целях для предотвращения аварийных ситуаций.

Но то, какие именно процессы в этот момент происходят в самом приборе, известно далеко не всем. Потому ниже мы рассмотрим принципы, на которых основан такой прибор как элегазовый выключатель.

Особенности конструкции

Элегазовый выключатель – прибор, предназначенный для контроля и осуществления надзора за высоковольтными электросетями. По своим конструкционным принципам он близок к масляному выключателю, но вместо масляной смеси внутри находится газ. Также подобное сравнение показывает, что элегазовый аппарат порядком долговечнее и требует меньшего ухода.

Обычно в качестве газа применяют серу, но существую и иные смеси.

Существуют следующие разновидности конструкции:

Также данный прибор классифицируют исходя из метода гашения:

  • вращающий;
  • воздушный;
  • продольный.

Принцип работы и сфера применения

Работа устройства основана на изоляции фаз методом использования элегаза.

Детально принцип работы колонкового выключателя выглядит следующим образом:

  1. Поступление сигнала выключения заставляет сигналы камер разомкнуться.
  2. После этого встроенные контакты прибора создают дугу.
  3. Среда с активированной дугой заставляет газ активно делится на частицы.
  4. Вызванное этим процессом высокое давление, снижает саму качественную проводимость среды и дуга тухнет.

В некоторых конструкциях предусмотрен отдельный компрессор, который помогает нагнетать ситуацию в приборах работающих не низком давлении. Также, при газовом дутье применяется шунтирование, благодаря которому сила тока выравнивается и процесс стабилизируется.

Принципы работы колонковых устройств несколько отличаются:

  • контроль прибора осуществляется трансформаторами и дополнительными приводами. Такой подход обеспечивает возможность удерживания дуги в рамках определенной мощности, а также контролируемое выключение и включение всей сети;
  • сами приводы бывают гидравлическими и пружинными. Сугубо пружинные механизмы полностью построены на механических сочленениях, потому они конструктивно простые и надежные. Гидравлические приводы — являются дополненной гидравликой версией пружинного механизма.

Гидравлическая система более надежна благодаря гидравлической страховке, но при этом обременена рисками, связанными с ней же.

Достоинства и недостатки

Любой механизм или прибор обладает рядом преимуществ и недостатков.

В нашем случае к первым относят:

  1. Многофункциональность – напряжений, с которыми не мог бы справиться прибор, попросту не существует.
  2. Скорость – скорость реакции элегаза измеряется тысячными секунды, что позволяет произвести аварийное отключение в действительно короткие сроки.
  3. Пожаробезопасность и устойчивость к вибрации.
  4. Срок эксплуатации – корпус устройства надежно защищен, а контакты, защищаемые газовой средой, не подлежат износу в принципе.
  5. Работоспособность в сетях высокого напряжения – те же вакуумные приборы этого не могут.

На этом лучшие особенности такого выключателя заканчиваются, потому перейдем к недостаткам:

  1. Цена – сама элегазовая смесь стоит дорого, при этом и работы по созданию прибора являются достаточно затратными, потому этот выключатель достаточно дорогой.
  2. Низкие температуры – самый большой минус этого аппарата. Прибор в принципе не способен работать при маленьких температурах, ведь они сильно влияют на физические свойства содержимого, нарушая работоспособность всей системы.
  3. Дорогое обслуживание – работы по ремонту устройств данного типа достаточно редкое явление. Его конструктивные особенности помогают ему оставаться надежным почти всегда, но если ремонт необходим – он будет стоить очень дорого. Во-первых, производить такой ремонт можно только высокоточной техникой, которая сама по себе редкость, во-вторых, специалисты, умеющие обращаться с этой техникой, также просят высокую плату.
  4. Дорогой монтаж – ситуация полностью аналогична обслуживанию. Монтаж крайне сложен в исполнении, потому работы по подготовке специальной платформы может производить только профессионал.

Подробнее ознакомиться с устройством и принципом действия элегазового выключателя вы можете на видео ниже:

Напоследок

Надеемся, что теперь для вас не осталось пробелов в теоретических принципах работы элегазовых выключателей высокого напряжения.

Особенности применения и эксплуатации

Знакомство с масляным выключателем

Вакуумные выключатели конструктивно разрабатывались сначала как устройство, применяемое только в шкафах КРУ (комплектное распределительное устройство). В настоящее время они используются и для открытых распределительных устройств (ОРУ).

Современный высоковольтный вакуумный выключатель представляет собой быстродействующий коммутационный аппарат нового поколения, рассчитанный на более долгий срок службы, нежели его предшественники с масляной  или элегазовой средой для тушения электрической дуги. Статистически процент их применения в электроустановках выше 1000 Вольт стабильно растёт. Китайские энергетики уже полностью отказались от устаревших масляников и полностью перешли на более компактные и не требующие частой профилактики вакуумные выключатели. Вакуумный выключатель довольно неприхотлив и не требует регулярной чистки контактов и смене масла, которое зачастую довольно обильно вытекает из баков. Согласно паспортным данным срок эксплуатации вакуумных выключателей составляет порядка 20 лет.

Во время эксплуатации приводной механизм может выйти со строя, а подать питание на определённый важный механизм в производственной цепочке необходимо, поэтому все выключатели должны быть оборудованы механизмом ручного взвода пружины. А также обязательным является присутствие аварийной кнопки отключения механизмов блокировки выкатывания во включенном состоянии. Это безопасность персонала, поэтому этот момент очень важен.

Совместимость с другими агрегатами

Автономность интеллектуального выключателя зависит от конструктивных нюансов. Аппараты с приемником сигнала Wi-Fi управляются непосредственно с телефона без дополнительных приспособлений. Аналоги с системами Z-Wave или Zig-Bee нуждаются в дополнительном контроллере, выполняющего функцию посредника между смартфоном и выключателем. Идентичное устройство используется также для хранения заданных программ. Например, диапазон автоматического отключения и включения ламп.

Инновационные технологии дают возможность монтировать взаимодействующую систему, включающую в себя несколько интеллектуальных приборов. Пользователю доступна настройка выключателя в нескольких режимах, включая срабатывание аппарата при открывании дверей по сигналу датчика. Уровень светового потока, в свою очередь, может влиять на работу прочих бытовых устройств, например, кондиционера или увлажнителя воздуха.

Плюсы и минусы использования

Вакуумные выключатели постепенно вытесняют с рынка масляные или элегазовые устройства. Объясняется это достоинствами, которыми они обладают над другими коммутаторами:

  • простая установка вакуумных аппаратов на место устаревших маслонаполненных;
  • легкость ремонта и технического обслуживания;
  • повышенный срок эксплуатации;
  • малые габаритные размеры и масса;
  • пониженный риск возгорания аппарата;
  • сейсмостойкость и общая устойчивость к вибрации;
  • хорошие экологические характеристики.

Имеются у вакуумных выключателей и недостатки. Их сравнительно меньше:

  • плохая устойчивость к токам КЗ;
  • повышенная стоимость устройства;
  • риск перенапряжений при отключении;
  • устройство не включается без дежурного источника питания.

Дополнительная информация. К недостаткам маслонаполненных коммутаторов относится повышенная взрывоопасность. При развитии в них дуговых процессов масло активно выделяет горючие пары. При недостаточном наполнении дугогасящих камер возможен взрыв. Таким образом, вакуумный прибор на порядок безопаснее масляного.

Применение вакуумных выключателей

Вакуумные выключатели, применяемые в энергетике, является высоковольтным коммутационным аппаратом, выполняющим операции по включению и отключению электрического тока. Эти действия с электрическим током производятся как в рабочем состоянии, так и в аварийной ситуации, при возникновении короткого замыкания. В качестве среды, которая гасит электрическую дугу, выступает вакуум.

В настоящее время, количество вакуумных выключателей, применяемых в электрических сетях, напряжением до 35-ти киловольт, в разных государствах составляет от 60-ти до 100% от общего числа используемых коммутационных приборов при среднем и высоком напряжении.

Свойства элегаза.

Элегаз (электротехнический газ) представляет собой шестифтористую серу SF6 . При рабочих давлениях и обычной температуре элегаз — бесцветный, без запаха, не горюч, в 5 раз тяжелее воздуха. Элегаз не стареет, т.е, не меняет своих свойств с течением времени, при электрическом разряде распадается, но быстро рекомбинирует, восстанавливая первоначальную диэлектрическую прочность. При температурах до 1000 К элегаз инертен и нагревостоек, до температур Порядка 500 К химически не активен и не агрессивен по отношению к металлам, литьевой смоле и резинам. Элегаз является «электроотрицательным» газом. Его молекулы в электрическом поле обладают способностью захватывать электроны, образуя малоподвижные, тяжелые отрицательные ионы. Благодаря этому элегаз обладает высокой электрической прочностью. При давлении 0,23 МПа разрядное напряжение в элегазе равно разрядному напряжению трансформаторного масла. В элегазе при атмосферном давлении может быть погашена дуга с током, в несколько раз превышающим ток, отключаемый в воздухе при том же давлении молекулы элегаза улавливают электроны дугового столба; потеря электронов делает дугу неустойчивой, и она легко гаснет. В струе элегаза, т.е, при газовом дутье, электроны из дугового столба поглощаются еще более интенсивно. Эксплуатационная способность элегаза улучшается в равномерном поле, поэтому конструкция отдельных элементов выключателя должна обеспечивать наибольшую равномерность и однородность электрического поля. В неоднородном поле появляются местные перенапряженности электрического поля, которые вызывают коронирующие разряды. Под действием этих разрядов элегаз разлагается, образуя низшие фториды, действующие неблагоприятно на конструкционные материалы, используемые в дугогасящем устройстве. Во избежание разрядов поверхности металлических экранов, выравнивающих поле, должны быть чистыми, гладкими, без заусенцев. Грязь, пыль, металлические частицы на поверхности экранов создают локальную неоднородность поля, ухудшающую электрическую прочность элегазовой изоляции. Высокая диэлектрическая прочность элегаза обеспечивает высокую степень изоляции при минимальных размерах и расстояниях, а надежное гашение дуги и охлаждаемость элегаза увеличивают отключающую способность выключателей и уменьшают нагрев токоведущих частей. Применение элегаза позволяет при прочих равных условиях увеличить токовую нагрузку на 25 %. Недостатком элегаза является переход его в жидкое состояние при сравнительно высоких температурах (-40°С), что определяет дополнительные требования к температурному режиму элегазового оборудования в эксплуатации, например, бак элегазового выключателя нагревают до +12С.

Принцип действия

Механизм гашения дуги в вакуумных выключателях основан на высокой электрической прочности и усиленных диэлектрических свойствах вакуума. В момент размыкания контактов  в вакуумном промежутке возникает электрическая дуга, которая поддерживается за счет металла, испаряющегося с поверхности контактов. При переходе тока через ноль, происходит гашение дуги и восстановление диэлектрических свойств вакуумного промежутка, и дуга между разомкнутыми контактами  больше не возникает. Из-за большой электрической прочности вакуума гашение дуги может произойти до перехода тока через ноль, это явление называют срезом тока. Срез тока негативно влияет на сеть, так как вызывает коммутационные перенапряжения, которые могут достигать огромных величин.

Устройство и принцип действия

Вакуумные выключатели предназначены для совершения коммутационных операций в электроснабжающих сетях высокого напряжения. Конструктивно вакуумный выключатель состоит из трех отдельных полюсов или колонок (по одной на каждую фазу). Все колонки устанавливаются на одном приводе посредством опорного изолятора из полимера, фарфора или текстолита. У каждой из них имеются два вывода для подключения ошиновки.

Общий вид вакуумного автоматического выключателя

Устройство вакуумного выключателя.

Из картинки ниже видно, что внутри устройство состоит из двух контактов, подведенных под соответствующие потенциалы полюсов. Один из них выполняется подвижным, второй стационарным, как и в других типах выключателей. Силовые контакты вакуумного выключателя располагаются внутри герметичной камеры, способной сохранять вакуум в течении длительного периода времени (несколько десятков лет). Для чего в состав камеры включаются специальные металлические сплавы и керамические добавки. Именно этот элемент стал камнем преткновения для реализации такого выключателя в 30-е годы прошлого века.

Современные технологии предоставляют возможность сохранения вакуума внутри емкости, в том числе, с учетом динамических нагрузок, которые ей приходится претерпевать во время коммутаций. Для постоянного поддержания состояния сильно разреженной газовой среды, внутри вакуумной камеры, устройство комплектуется сильфонным компонентом. Он исключает возможность проникновения воздуха или другого газа внутрь вакуумной камеры при перемещении подвижного контакта.

Конструкция вакуумного выключателя

Принцип гашения электрической дуги.

При разрыве контактов между поверхностями возникает ионизация пространства. Если в воздушных выключателях с методом электромагнитного дутья эту ионизацию искусственно растягивают на несколько метров, а в элегазовых и масляных выключателях стараются погасить диэлектрическим материалом, то в вакуумных применяется другая технология. Основной принцип основан на том, что в идеальном вакууме отсутствует какое-либо вещество, способное к выделению заряженных частиц. Поэтому в момент разделения контактов, из-за разности потенциалов, единственным источником ионизации являются пары раскаленного металла.

Они продолжают движение между контактными поверхностями, но при переходе синусоиды электрического тока через ноль, заряженные частицы утрачивают энергию для ионизации и перемещения, их место быстро занимает пустое пространство с высокой электрической прочностью и дуга рвется. Ионы металлов примыкают к ближайшей поверхности – контактам или стенкам камеры. Такой принцип действия позволяет сократить время на прекращение горения дуги и предоставляет ряд преимуществ, в сравнении с другими типами коммутационных аппаратов. Но чрезмерные коммутационные перенапряжения могут привести к деформации поверхности, что будет препятствовать нормальному замыканию контактов, увеличит переходное сопротивление и вызовет перегрев внутри вакуумной камеры.

Особенности выбора

Для того чтобы правильно подобрать данный вид высоковольтных выключателей, в соответствии с местными условиями работы и конкретного оборудования, стоит обратить внимание на следующие критерии:

  1. Номинальное напряжение;
  2. Динамическая устойчивость;
  3. Параметры систем управления;
  4. Номинальный ток в рабочем режиме и режиме короткого замыкания;
  5. Частота включений и отключений;
  6. Климатическое исполнение;
  7. Скорость срабатывания выключателя ;
  8. Частота профилактических ремонтов и осмотров, в электроустановках без местного дежурного персонала это очень важный аспект;
  9. Износостойкость при коротких замыканиях;
  10. Габариты и размер вакуумной установки.

Литература

  • Аметистов Е.И. Основы современной энергетики под общей редакцией чл.-корр. РАН Е.В. Аметистова — М.: Издательство МЭИ, 2004.- 822с.
  • Неклепаев Б.Н. Электрическая часть электростанций и подстанций / Б.Н. Неклепаев, И.П. Крючков – М.:Энергоатомиздат,1989.- 605с.
  • Полтев А. И. Конструкции и расчёт элегазовых аппаратов высокого напряжения. — Л.: Энергия, 1979. -240 с.;
  • Электрические аппараты высокого напряжения/ Под редакцией Г. Н. Александрова. — Л.: Энергоатомиздат, 1989. — 344 с.;
  • Справочник по электрическим аппаратам высокого напряжения/ Под редакцией В. В. Афанасьева. — Л.: Энергоатомиздат, 1987. — 544 с.;
